Scharniersäulenverstärkung

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BAUGRUPPE – VERSTÄRKUNG SCHARNIERSÄULE UNTEN (Scharniersäulenverstärkung)
2	Schraube, Sechskantkopf , M6x1.00x18	Tesla-Teilenummer 1006529-00-A.
1	Nietmutter	Tesla-Teilenummer 1038174-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

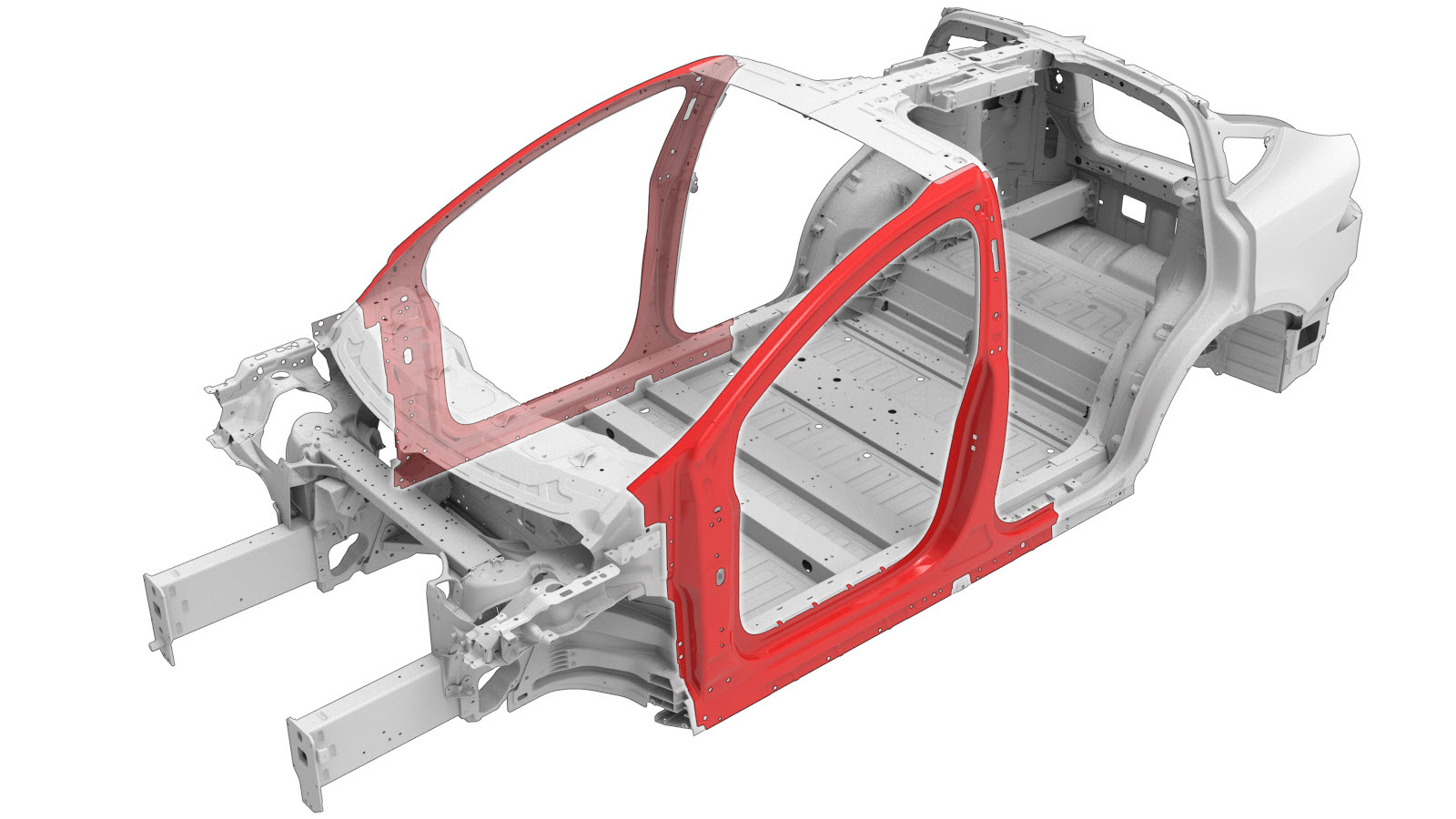

Entfernen Sie den erforderlichen Teil der Karosserieseite außen, um das darunterliegende Bauteil, das entfernt werden soll, freizulegen.
Entfernen Sie Baugruppe A-Säulen-Verstärkung.
Entfernen Sie das ursprüngliche Bauteil.
Nietmutter
oder Schrauben, Sechskantkopf

Schnittlinie

Bezugslinie/-punkt
- A = 85 mm.
- B = 175 mm.
- C = 27 mm.
- D = 112 mm.
Entfernen Sie die Nietmutter aus dem Reparaturteil Scharniersäulenverstärkung.
Bohren Sie an der angegebenen Stelle ein 20 mm großes Loch in das Reparaturteil der Scharniersäulenverstärkung.
Schnittlinie

Bezugslinie/-punkt
- E = 20 mm.
- F = 185 mm.
Bereiten Sie den Einbau vor.
oder Schrauben, Sechskantkopf
Nietmutter
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben mit 10 Nm fest.
Montieren Sie Baugruppe A-Säulen-Verstärkung.
Montieren Sie den Teil der Karosserieseite außen, der entfernt wurde, um das zu reparierende Bauteil freizulegen.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
