트렁크 워터폴 크로스멤버(상단)
교정 코드:
10101805602
바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

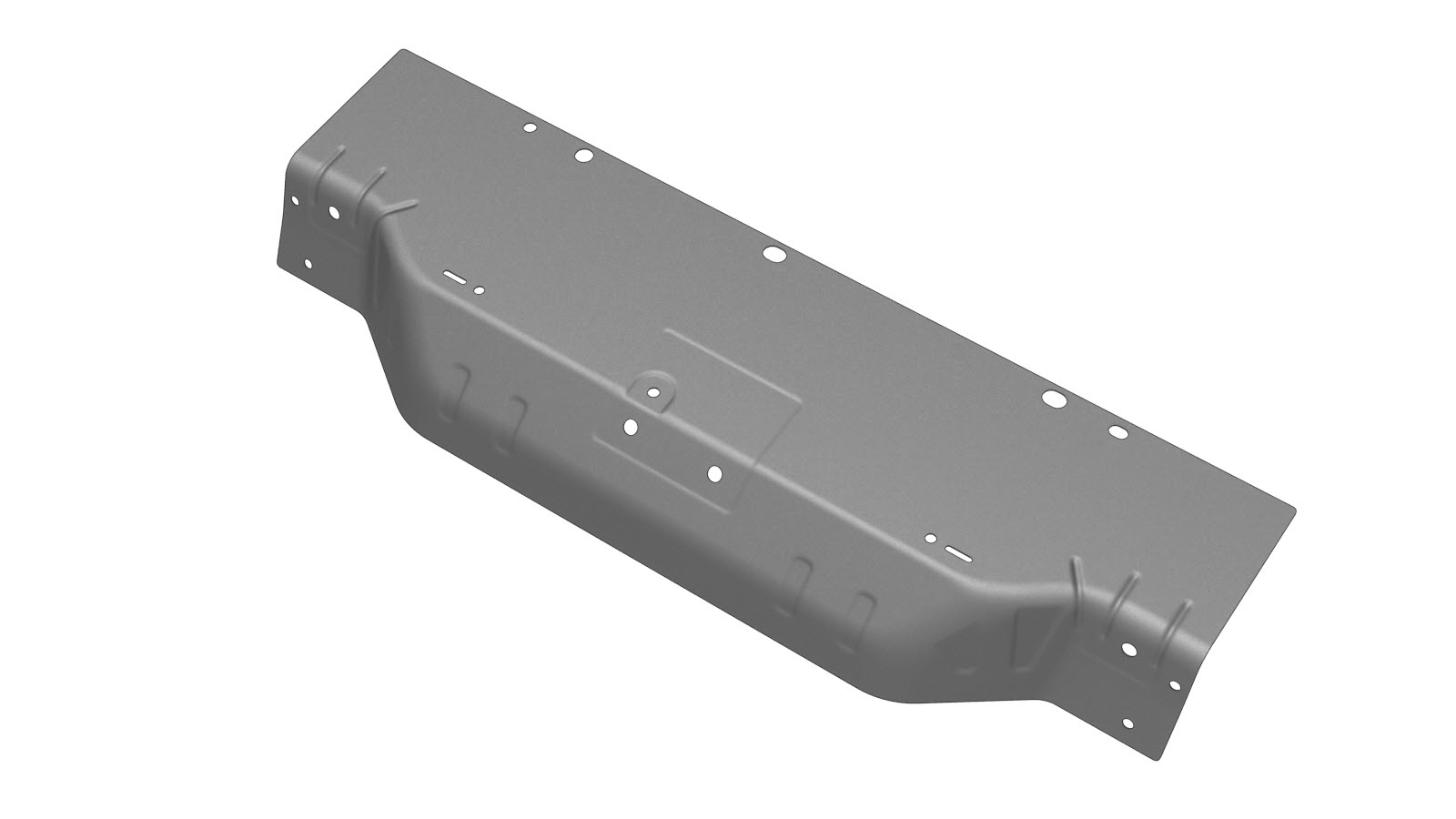

| 1 | ASY, TRUNK WATERFALL CROSSMEMBER UPPER(트렁크 워터폴 상단 크로스멤버) | |
| 6 | ||
| 3 | ||
| 2 |
볼트 , SCRW HF M8-1.25x20 [10.9]ZnAl |
Tesla 부품 번호 1007580-00-A. |
| 2 |
너트 , NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK |
Tesla 부품 번호 1006628-01-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
후면 모터 커버 플로어을(를) 탈거합니다.
-
트렁크 워터폴 패널(2024년 5월 21일까지 제작된 차량)을(를) 탈거합니다.
-

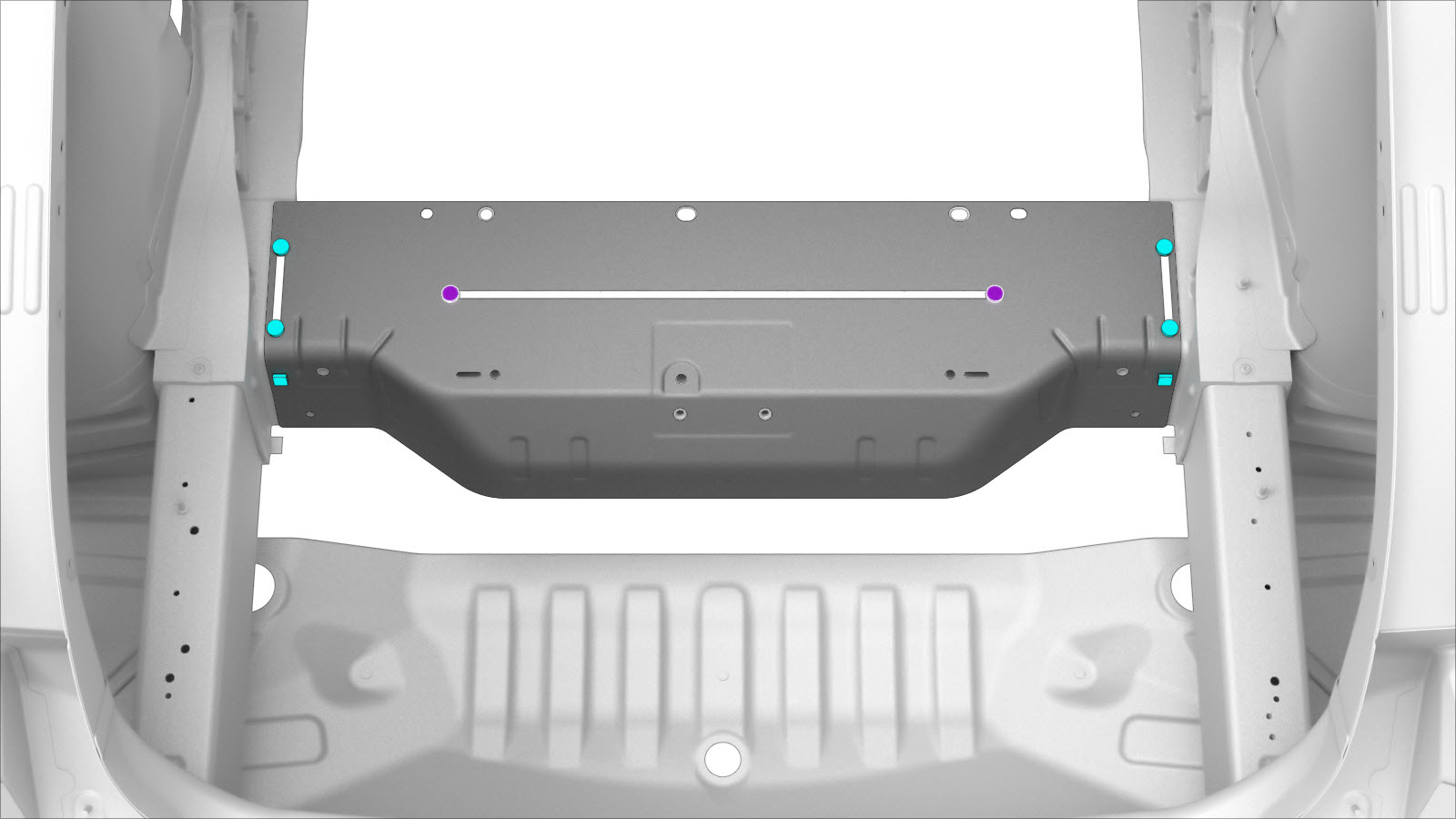

기존 구성품을 탈거합니다.
-

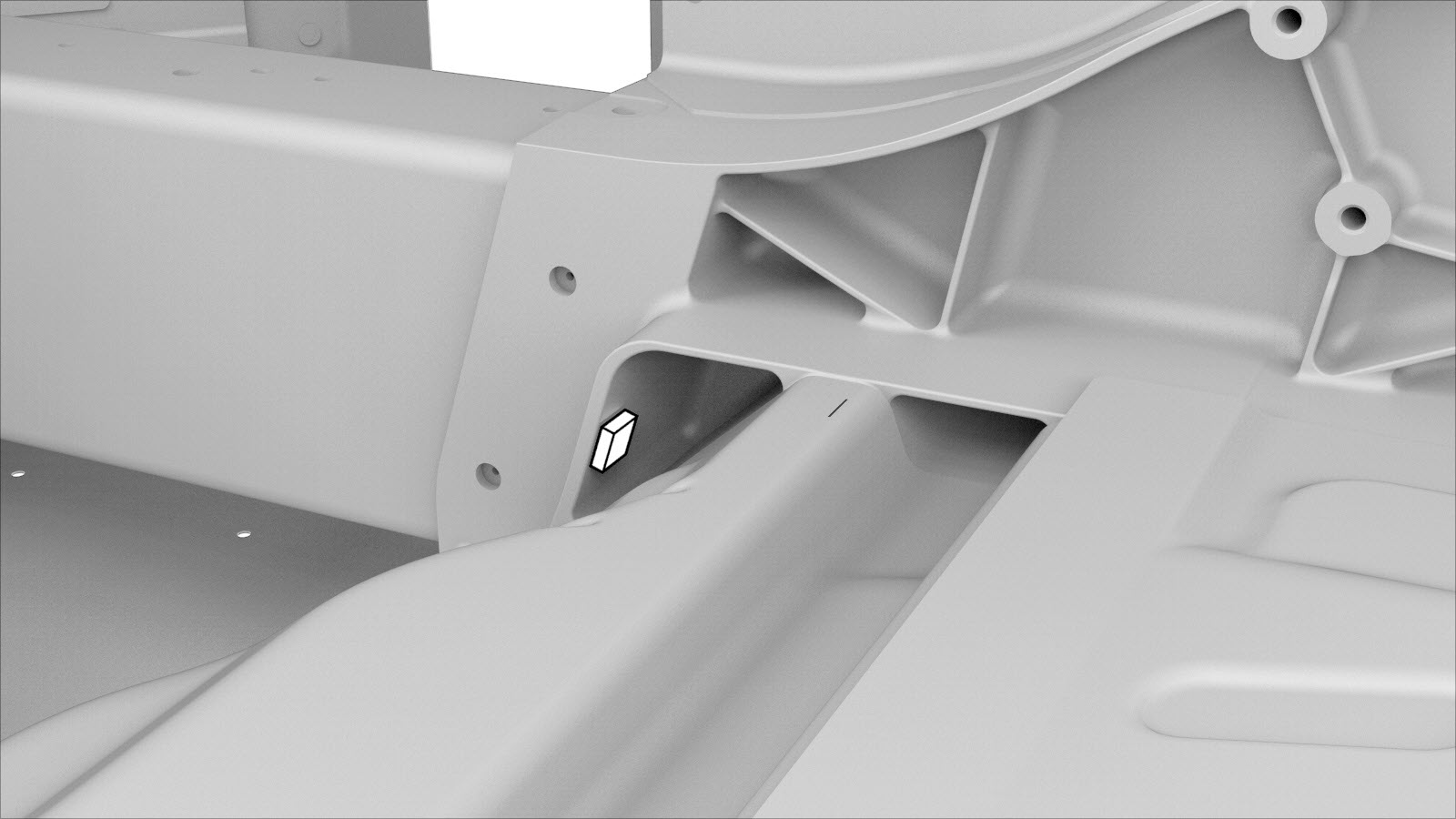

구조용 접착제를 사용하여 후 노드의 뒷면에 너트를 고정합니다.
-
장착을 준비합니다.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-
새 구성품을 장착합니다.
볼트를 25Nm 규격 토크로 조입니다.
-
트렁크 워터폴 패널(2024년 5월 21일까지 제작된 차량)을(를) 장착합니다.
-
후면 모터 커버 플로어을(를) 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
