  후면 패널 어셈블리(2024년 5월 21일까지 제작된 차량)
     교정 코드:
    10101821902

          바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.
    교정 코드:
    10101821902

          바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.

수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|
| 1 | REAR CLOSEOUT PANEL ASSEMBLY(후면 패널 어셈블리) | |
| 37 | 구조용 벌브 리벳, 6.5mm | |
| 4 | 플로우 폼 리벳 S38 | |
| 8 | 볼트 , HF,M10-1.5x30,[109],ZNFL,SMAT | Tesla 부품 번호 1111151-00-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-

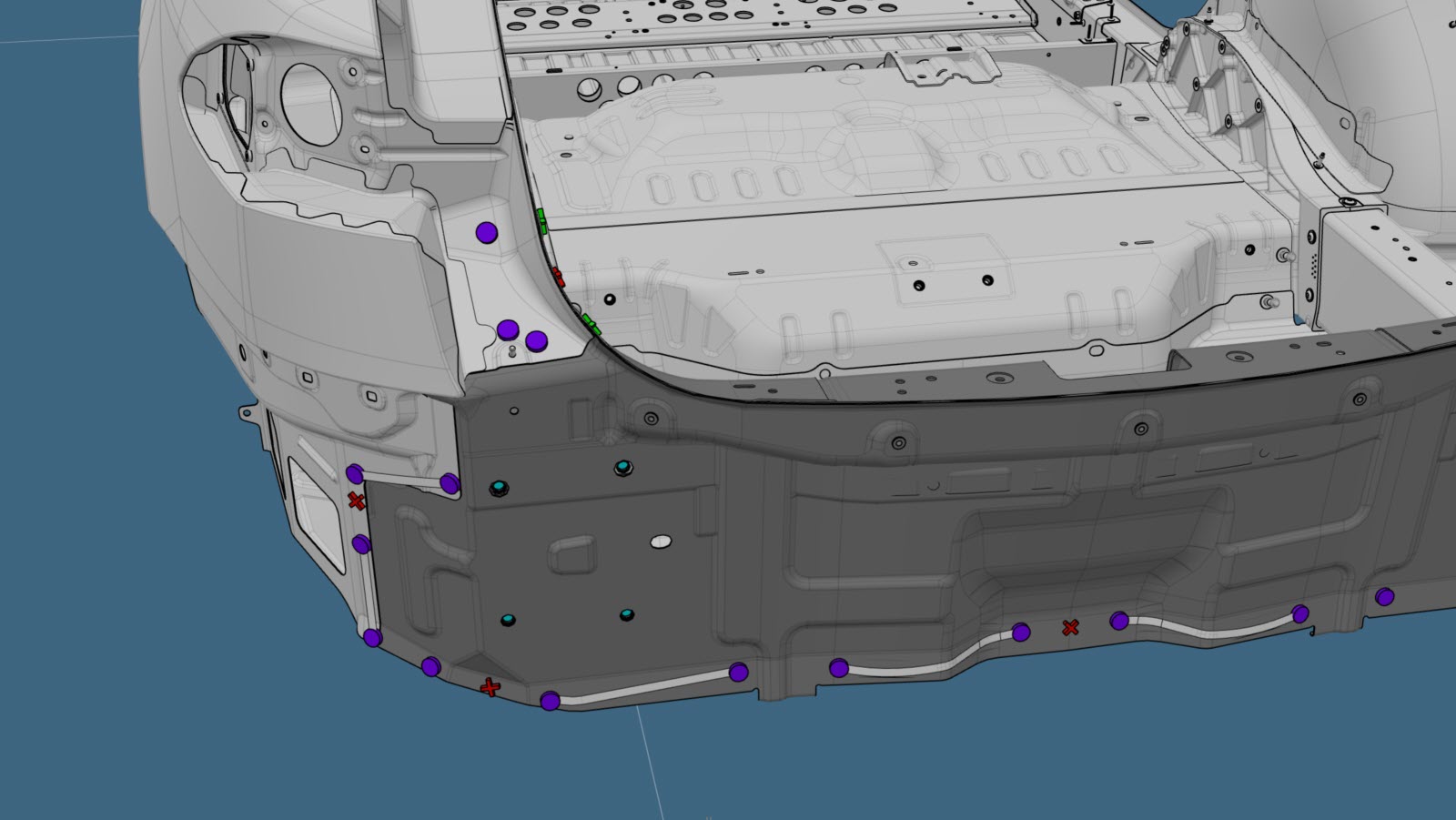

          기존 구성품을 탈거합니다.

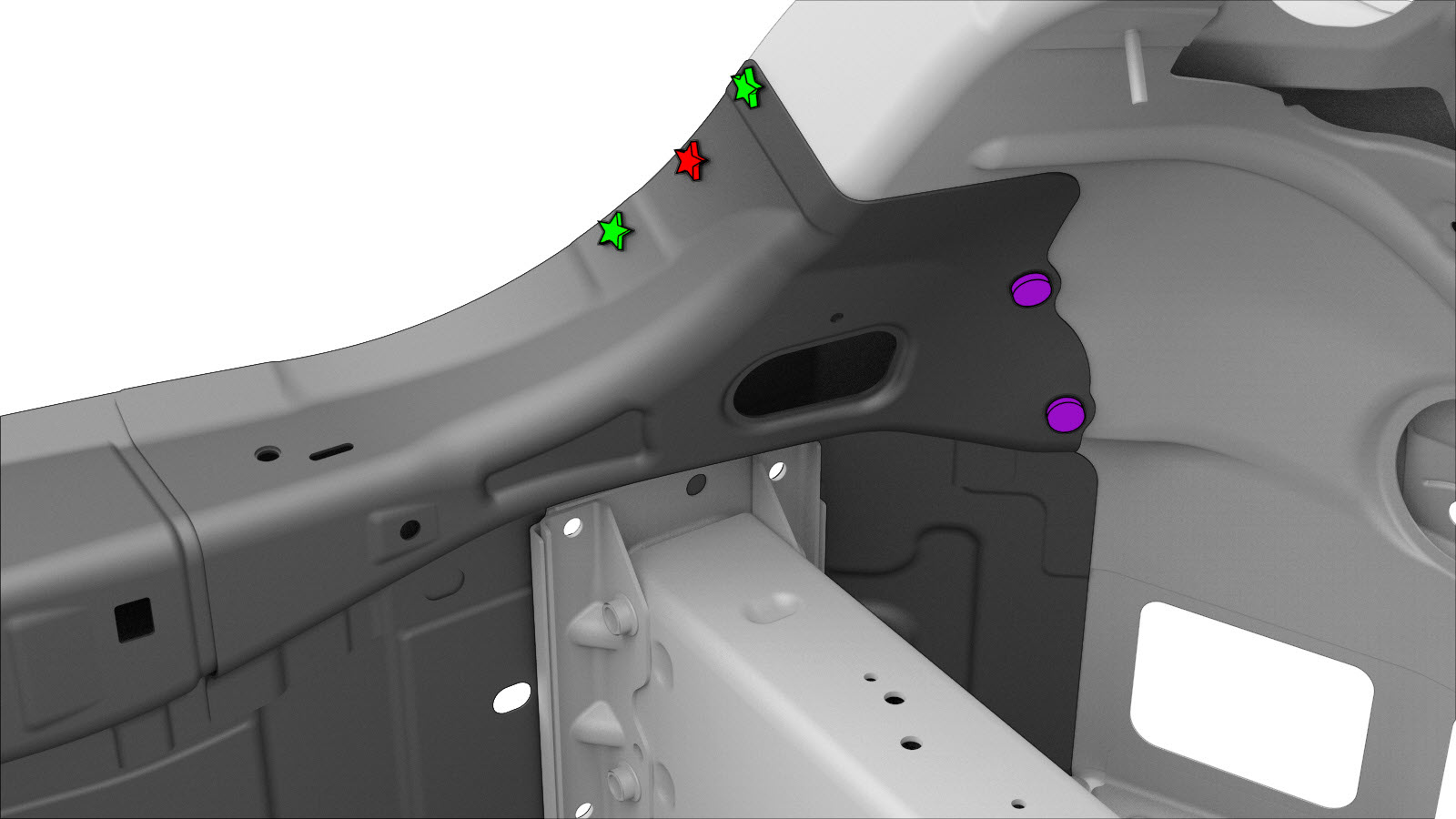

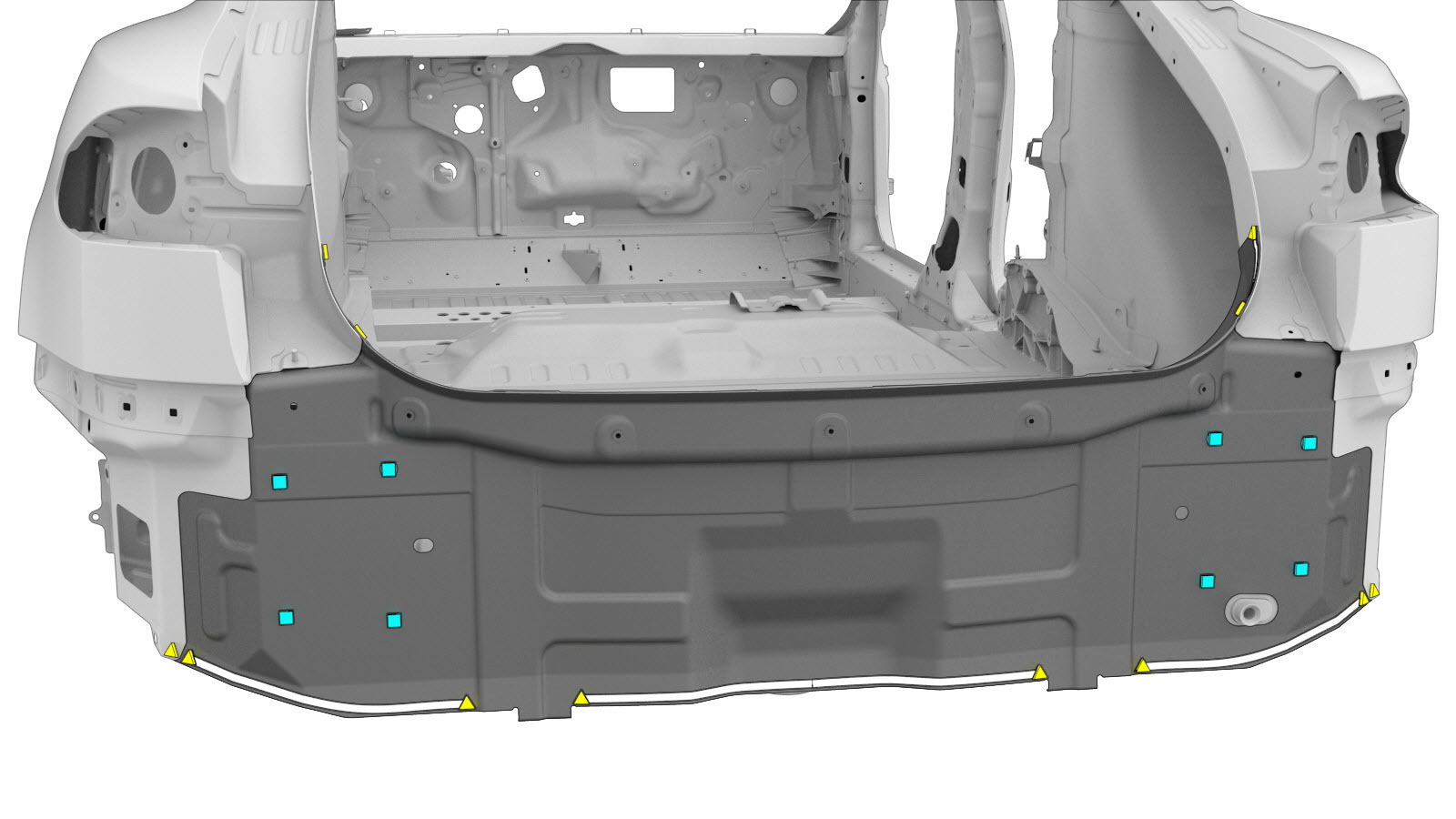

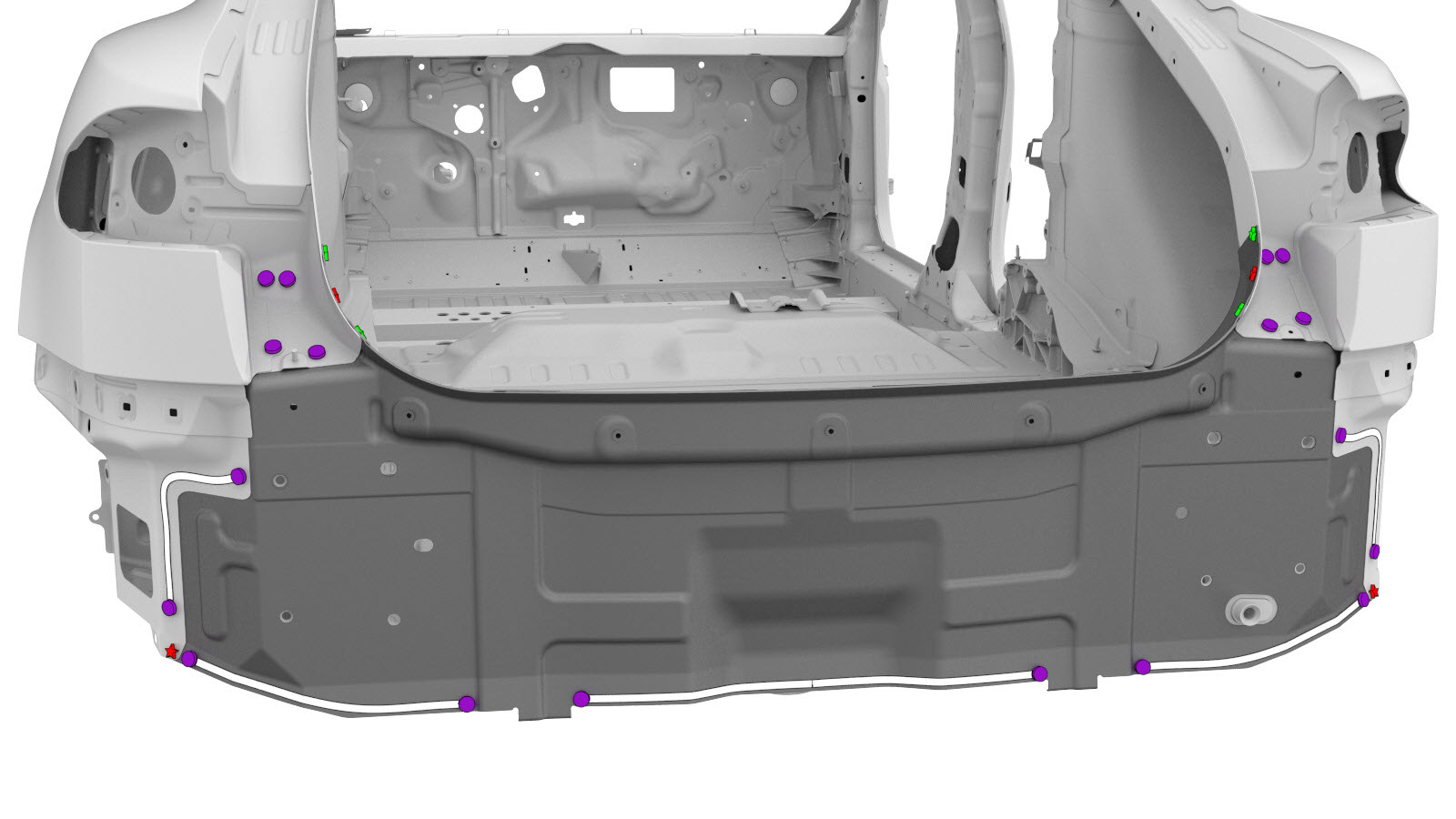

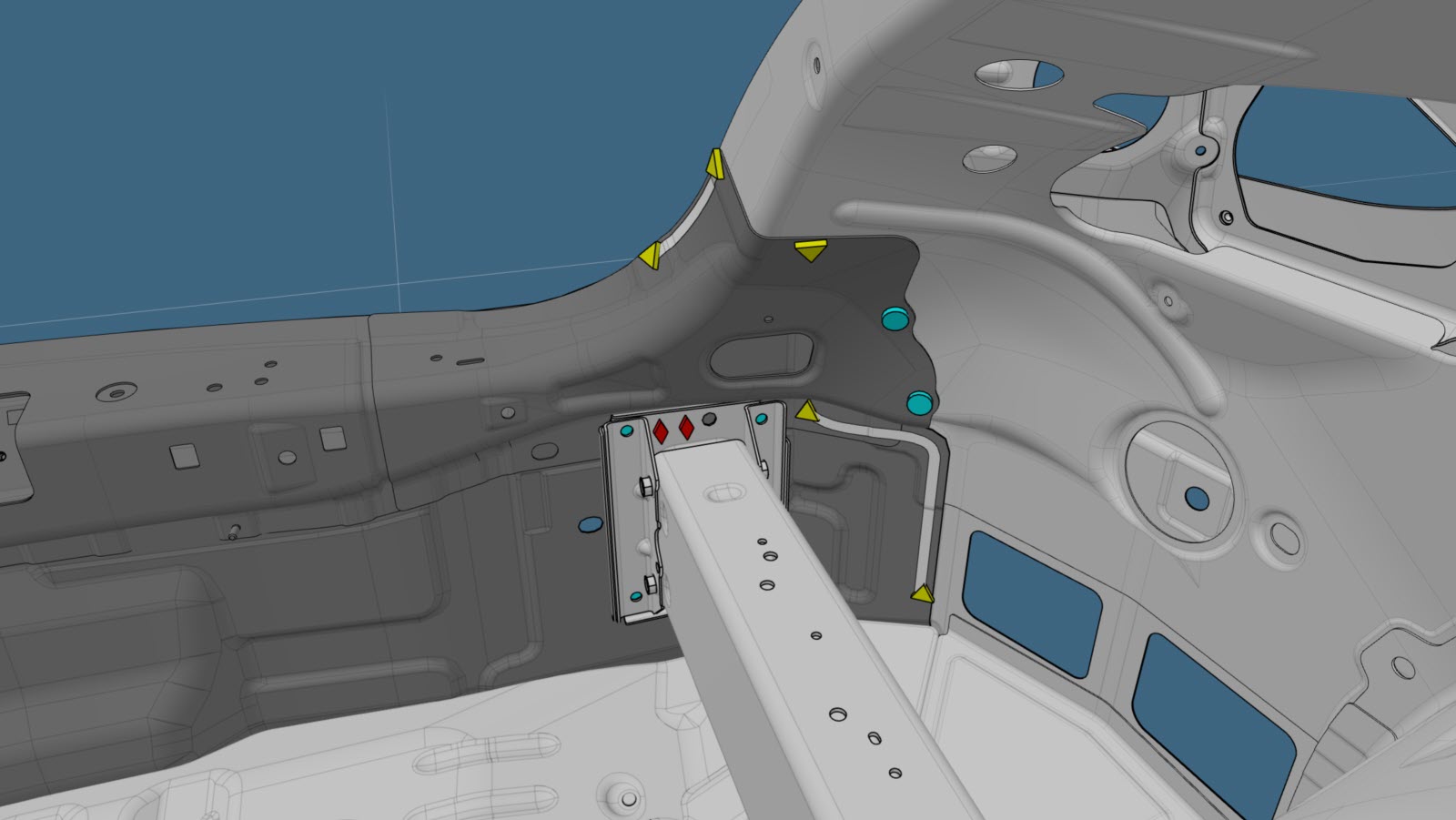

          또는 공장 출고 스폿 용접을 통해 구멍 뚫기참고스폿 용접을 드릴로 제거할 때, 스폿 용접을 대신할 패스너에 맞는 크기의 구멍을 만들 수 있는 드릴 비트를 사용합니다.또는 공장 출고 스폿 용접 또는 공장 출고 구조용 리벳 또는 공장 출고 SPR 또는 볼트
-


          장착을 준비합니다.

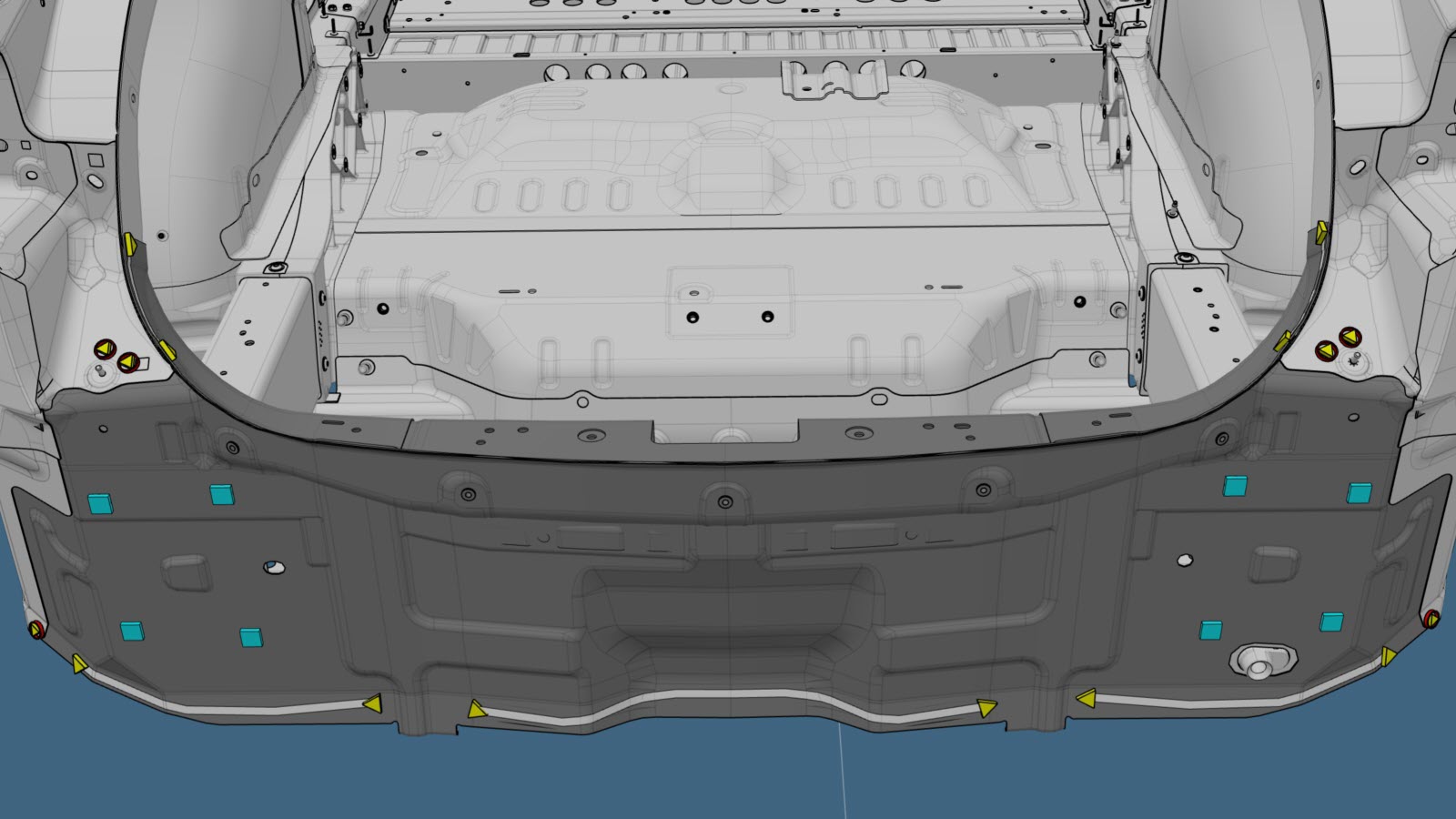

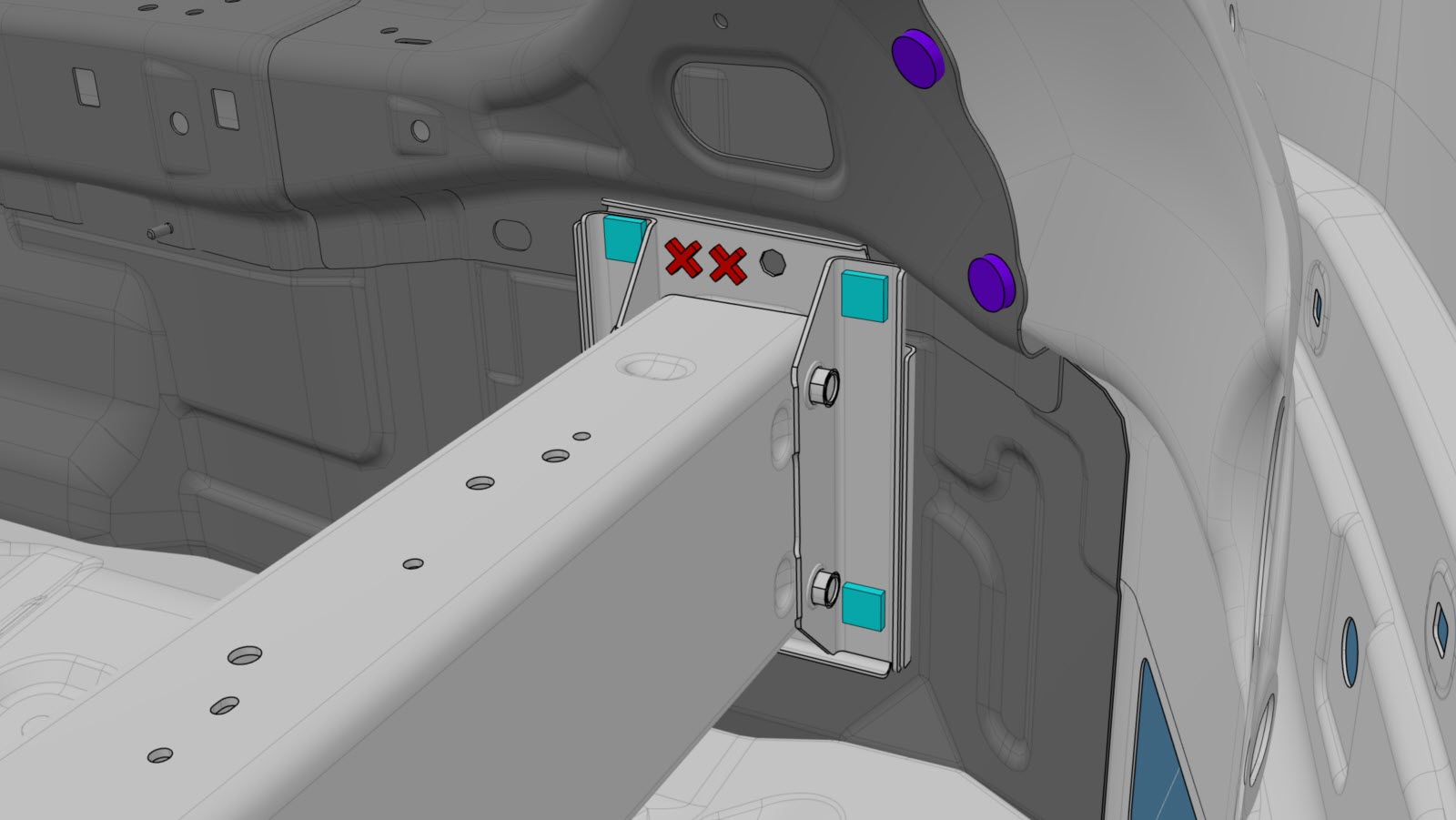

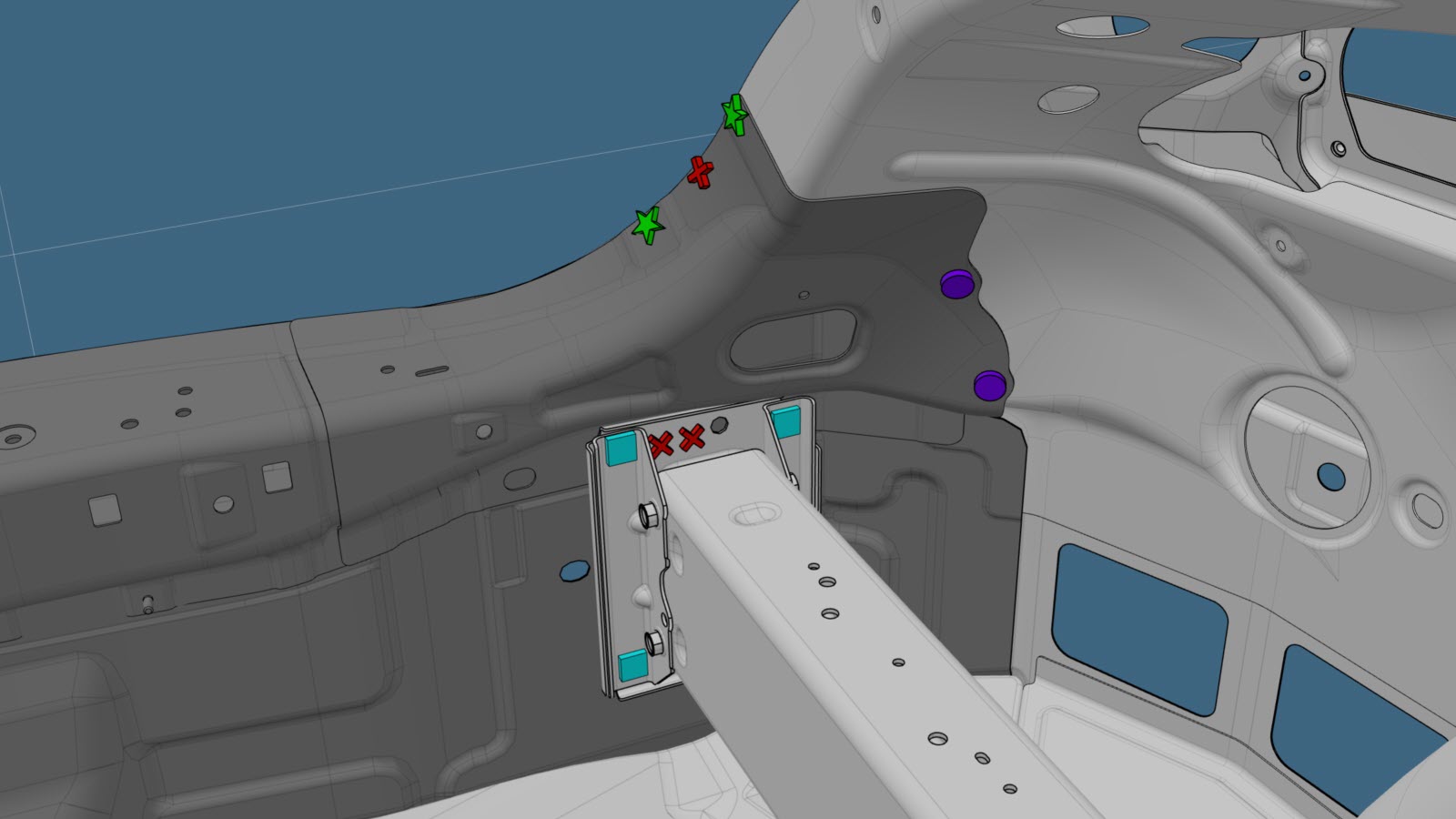

          참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.또는 볼트참고차량 내부에서 후면 레일 엔드 플레이트(이전 단계에서 스터드를 탈거한 위치)를 통해 볼트를 장착합니다.

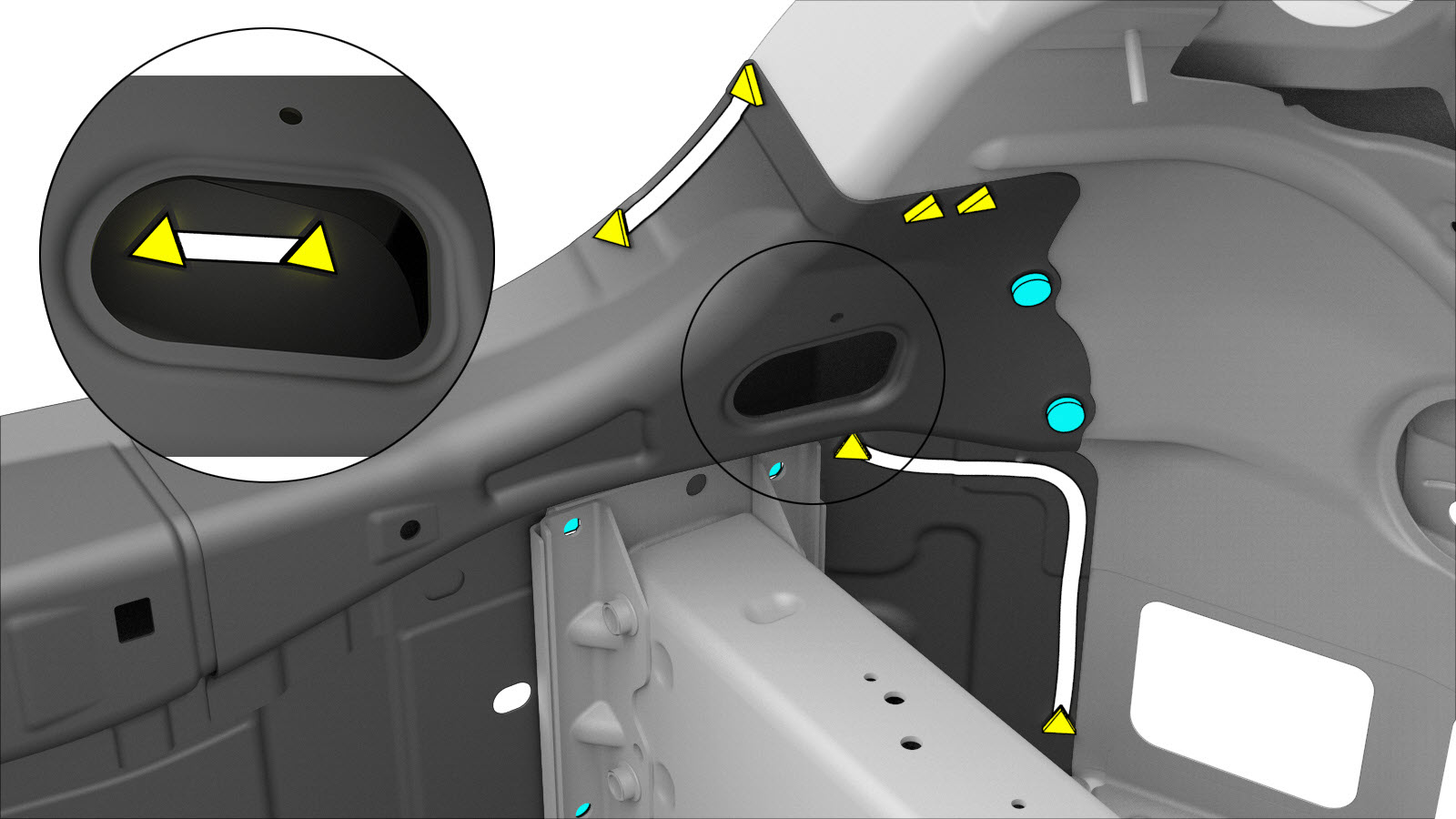

- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-

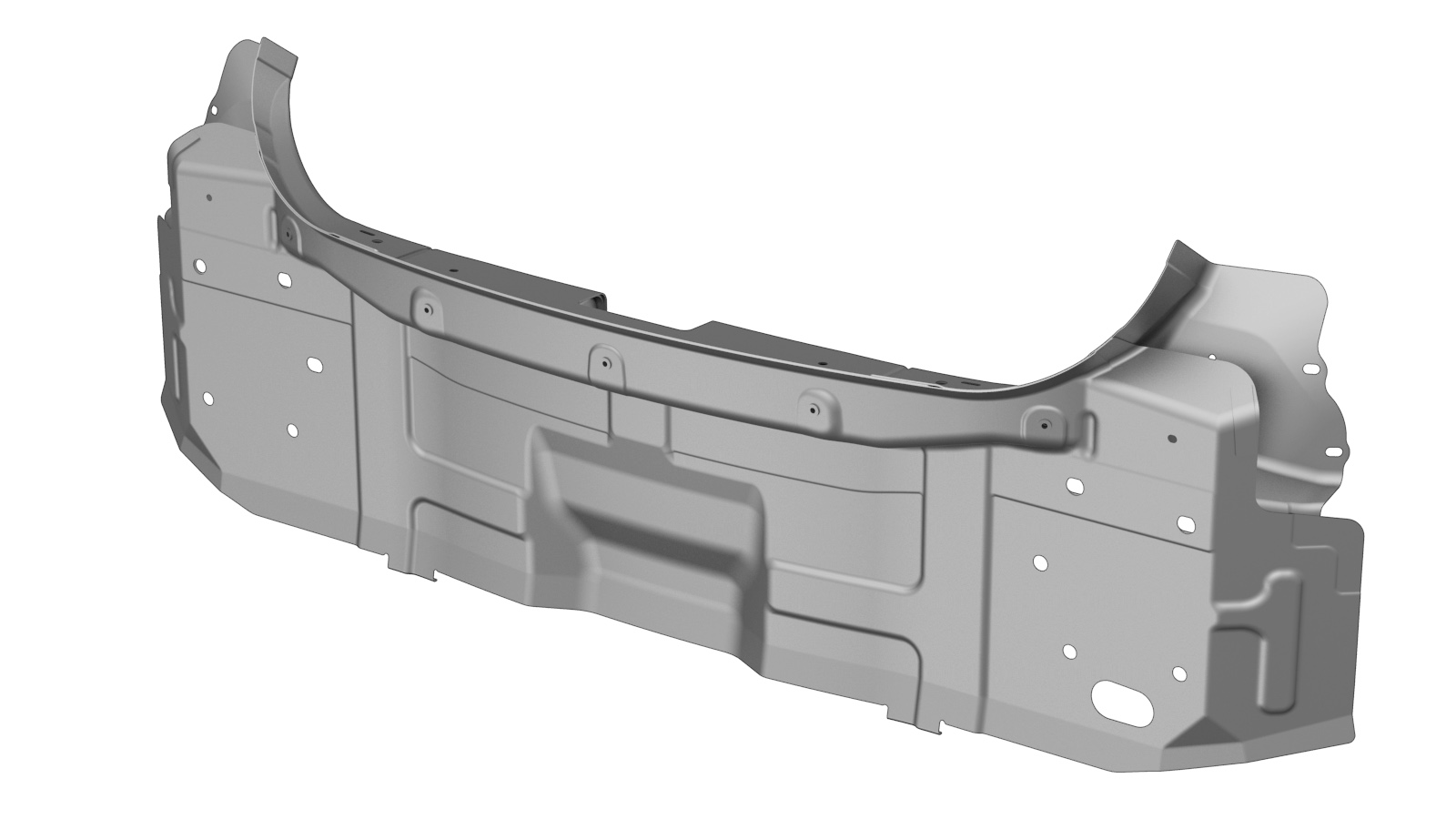

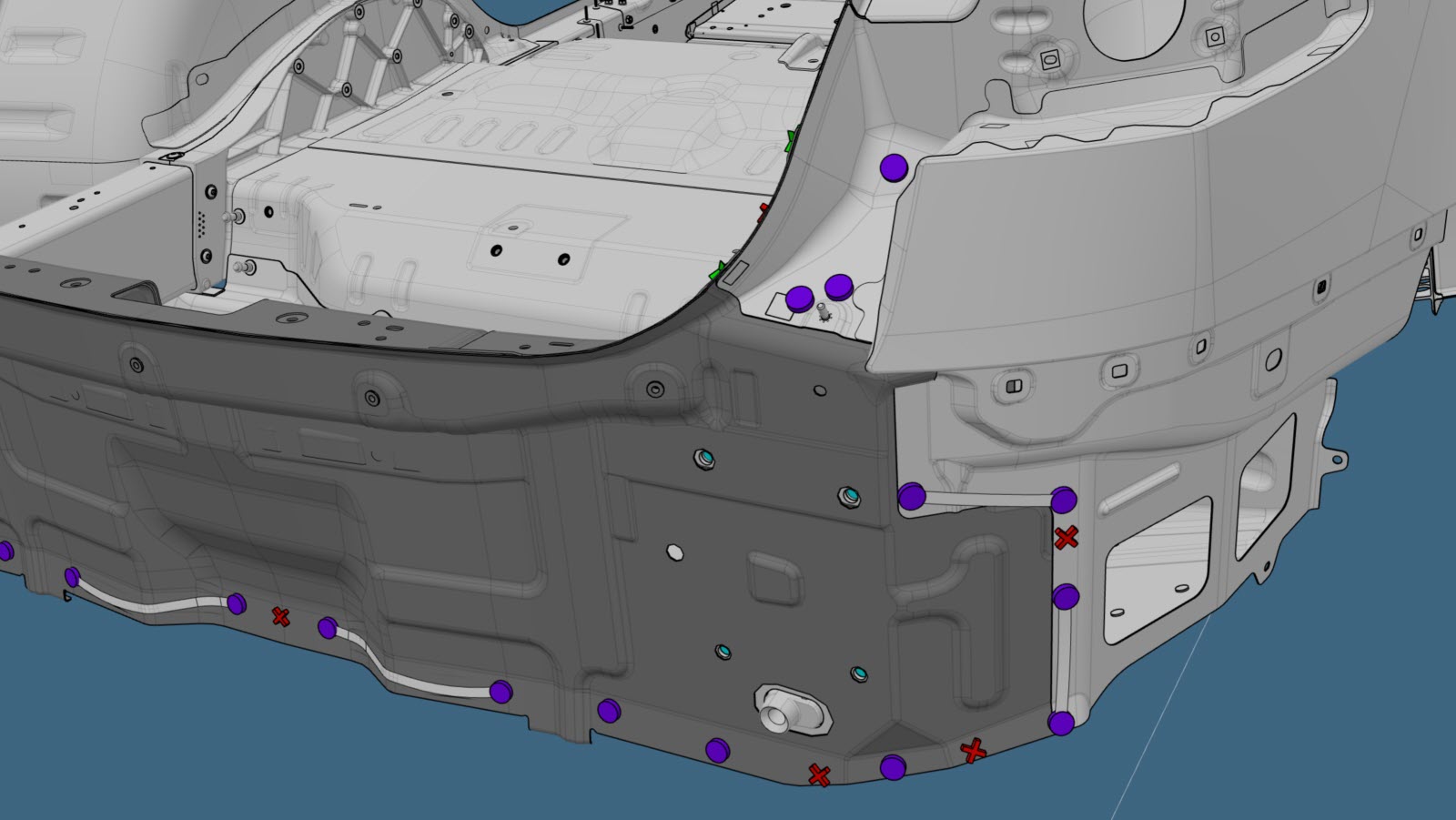

          새 구성품을 장착합니다.

          참고범퍼 빔을 장착할 때 후면 레일 엔드 플레이트를 통과하는 볼트를 규격 토크로 조입니다.
- 필요한 수리 후 작업을 수행합니다.
