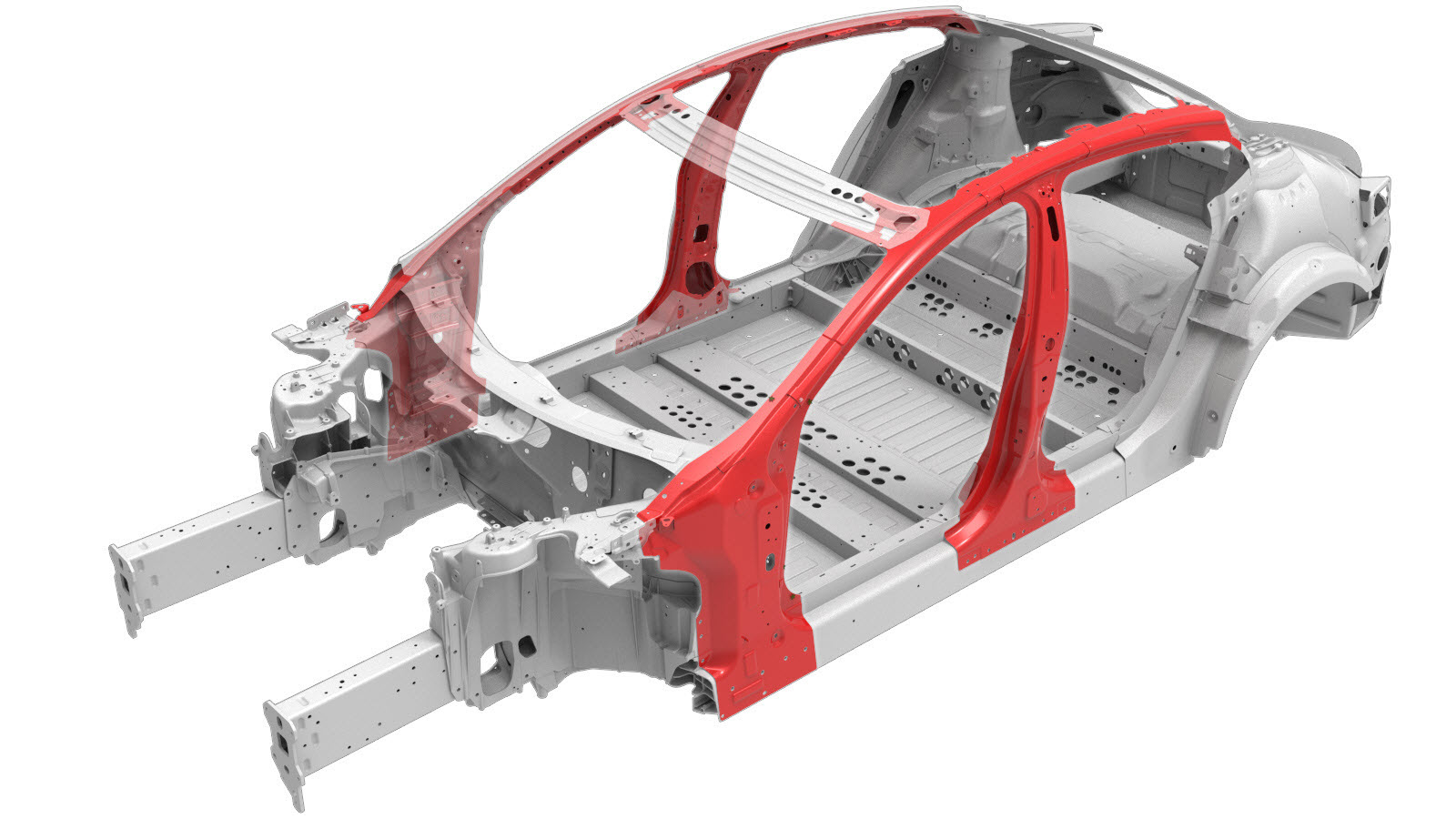

차체 측면 내측 어셈블리

부품 목록

수량 설명 이미지/비고

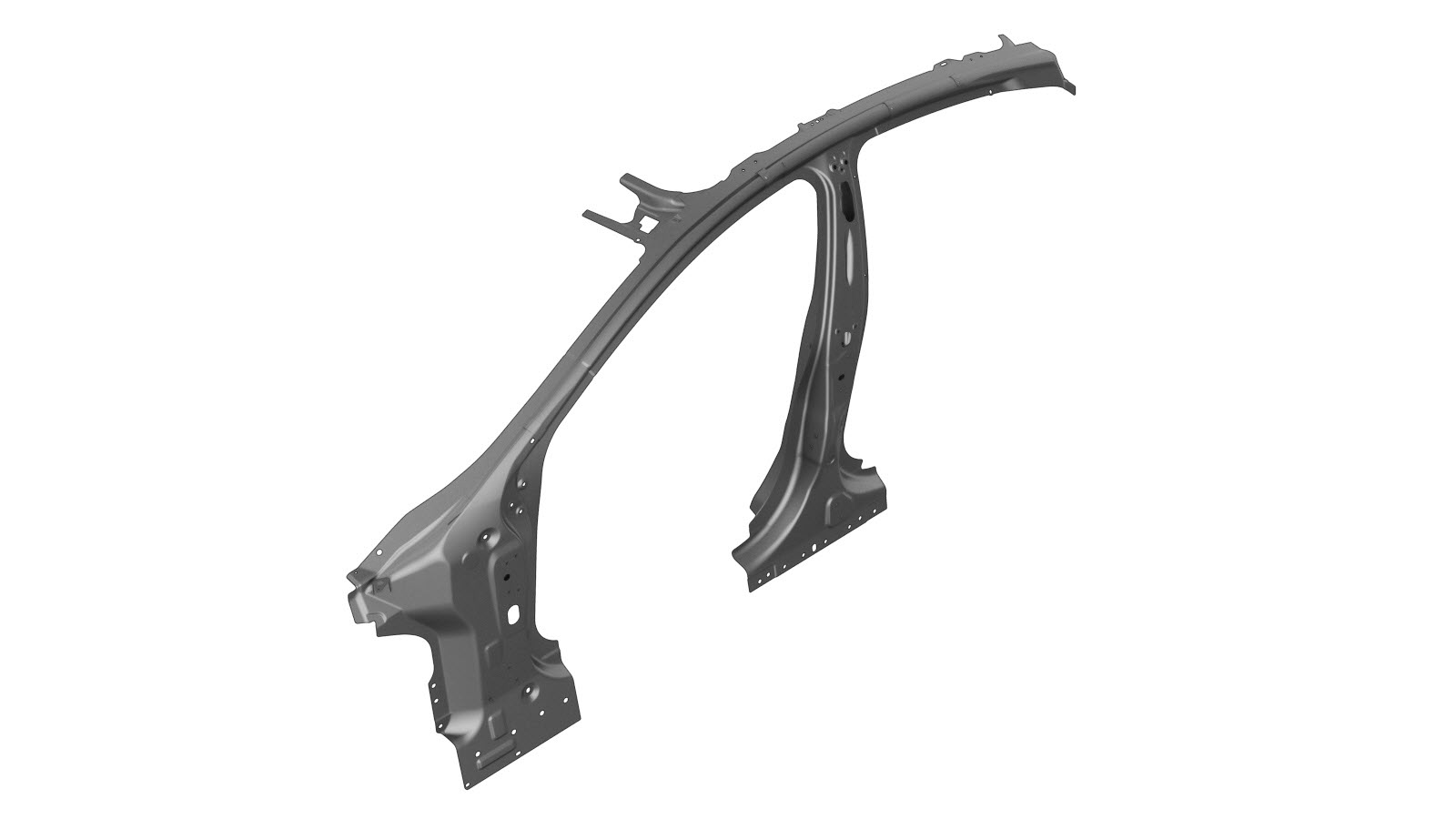

1 ASY-BODYSIDE INR(차체 측면 내측 어셈블리)
10 고강도 구조용 리벳, 6.5mm
1 구조용 리벳, 6.5mm 중간 길이
1 구조용 벌브 리벳, 6.5mm
6 플로우 폼 리벳 S38
14 플로우 폼 리벳 S48
2 플로우 폼 리벳 S58
3 볼트 , M8x27 Tesla 부품 번호 1621820-00-A.
3 볼트 , M6x16 Tesla 부품 번호 1004537-00-A.
1 또는 2 볼트, 별 모양 헤드 Tesla 부품 번호 1621839-00-B.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 후면 헤더 상단을(를) 탈거합니다.
  2. 차체 측면 외측의 필요한 부분을 탈거하여 교체할 대상 부품을 노출시킵니다.

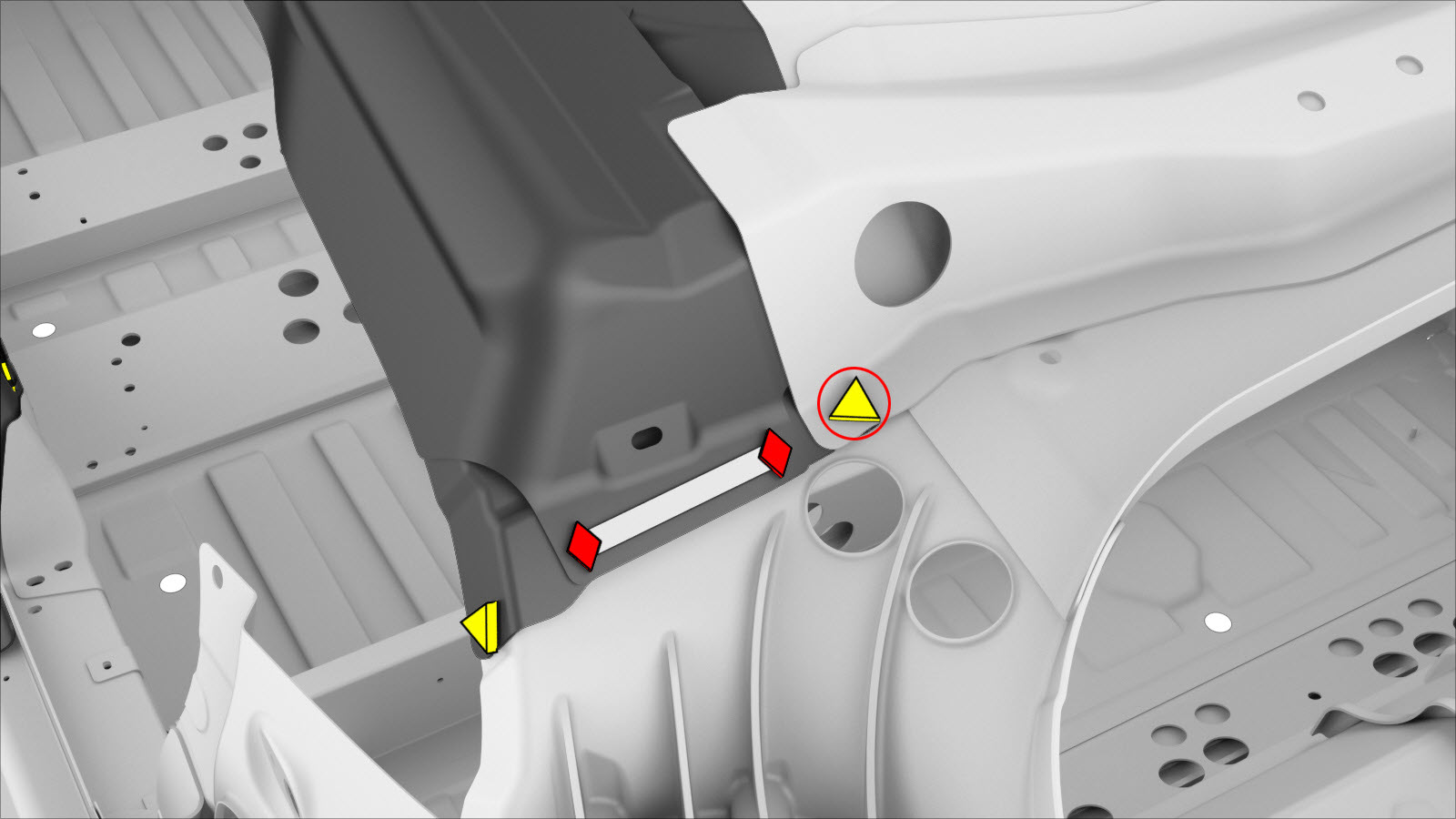

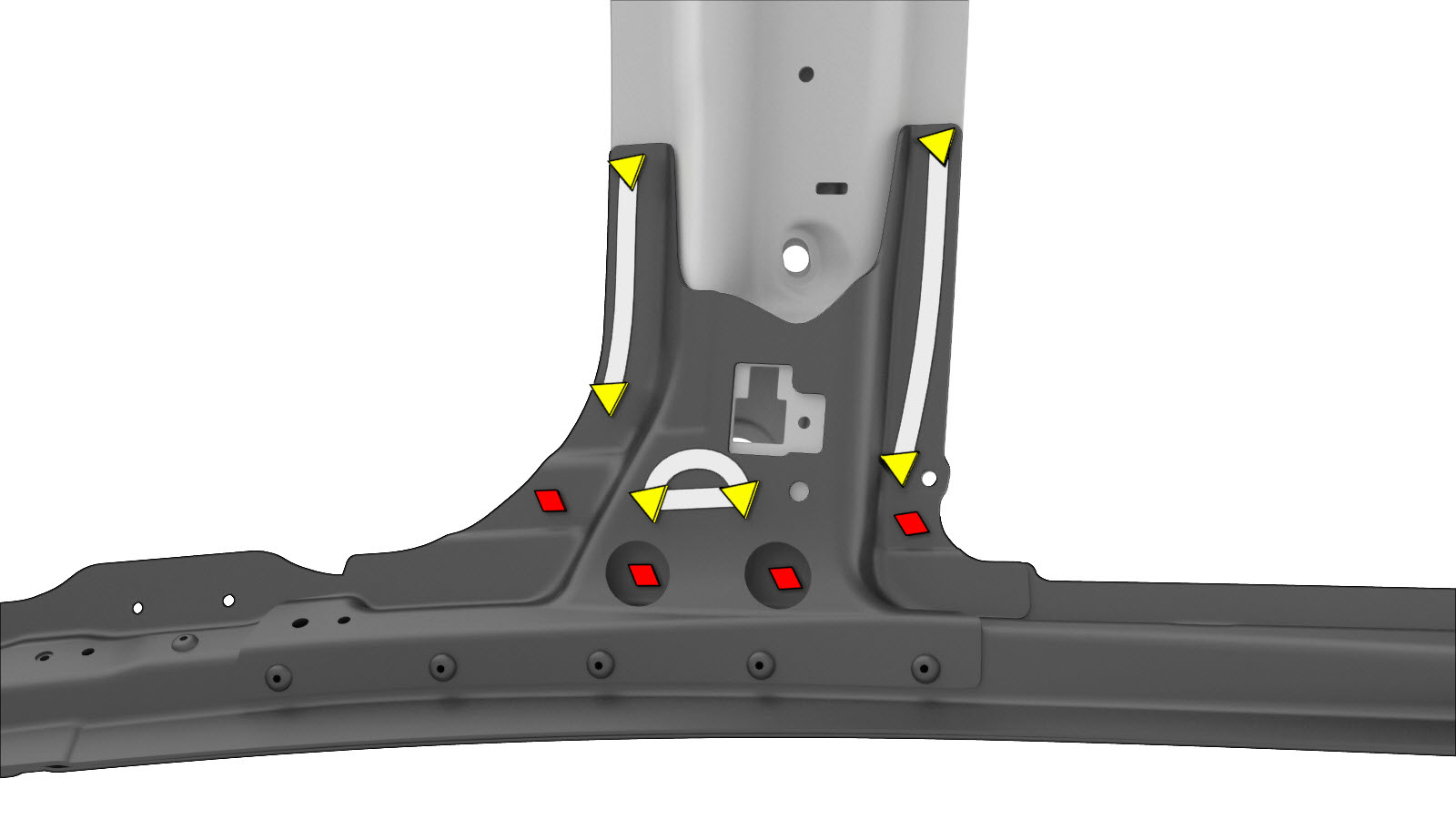

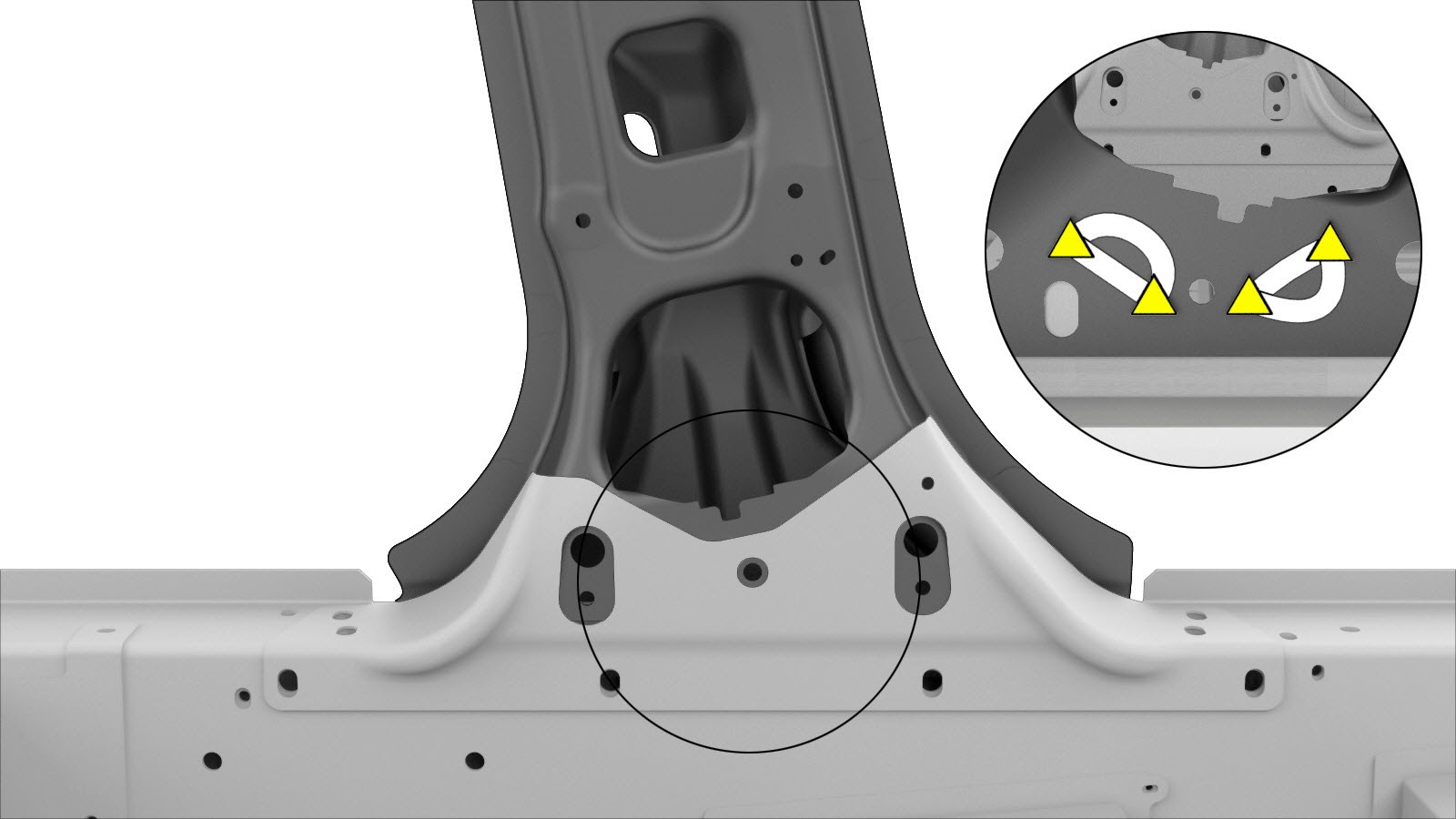

  3. 기존 구성품을 탈거합니다.

    또는 공장 출고 SPR

    또는 공장 출고 스폿 용접
    Informational PurposesAn informational icon, calling your attention
    참고
    흑색으로 표시된 스폿 용접은 원래 구성품에 있을 경우에만 대체됩니다.

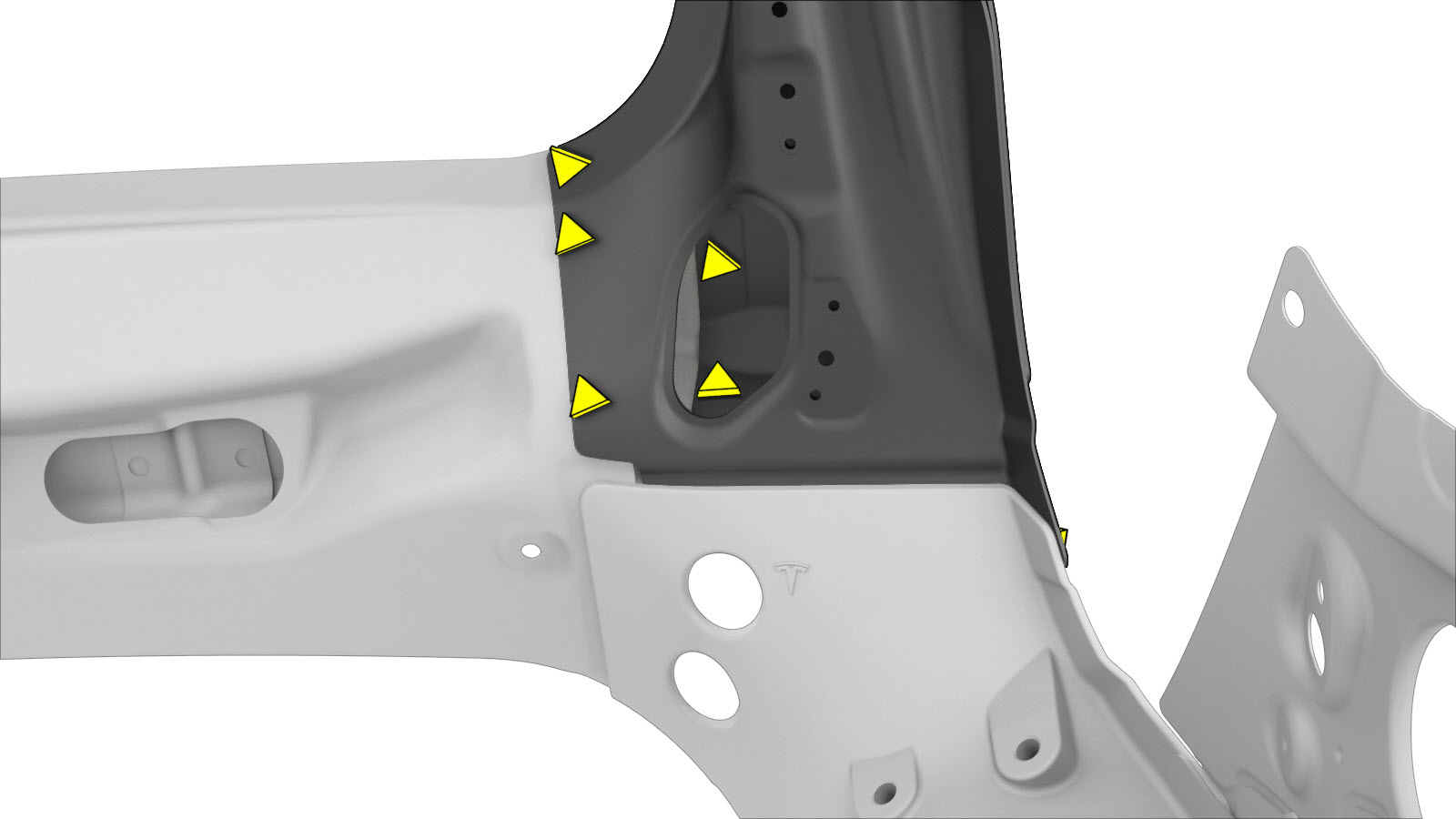

    또는 공장 출고 스폿 용접을 통해 구멍 뚫기
    Informational PurposesAn informational icon, calling your attention
    참고
    스폿 용접을 드릴로 제거할 때, 스폿 용접을 대신할 패스너에 맞는 크기의 구멍을 만들 수 있는 드릴 비트를 사용하세요.

    또는 공장 출고 구조용 리벳

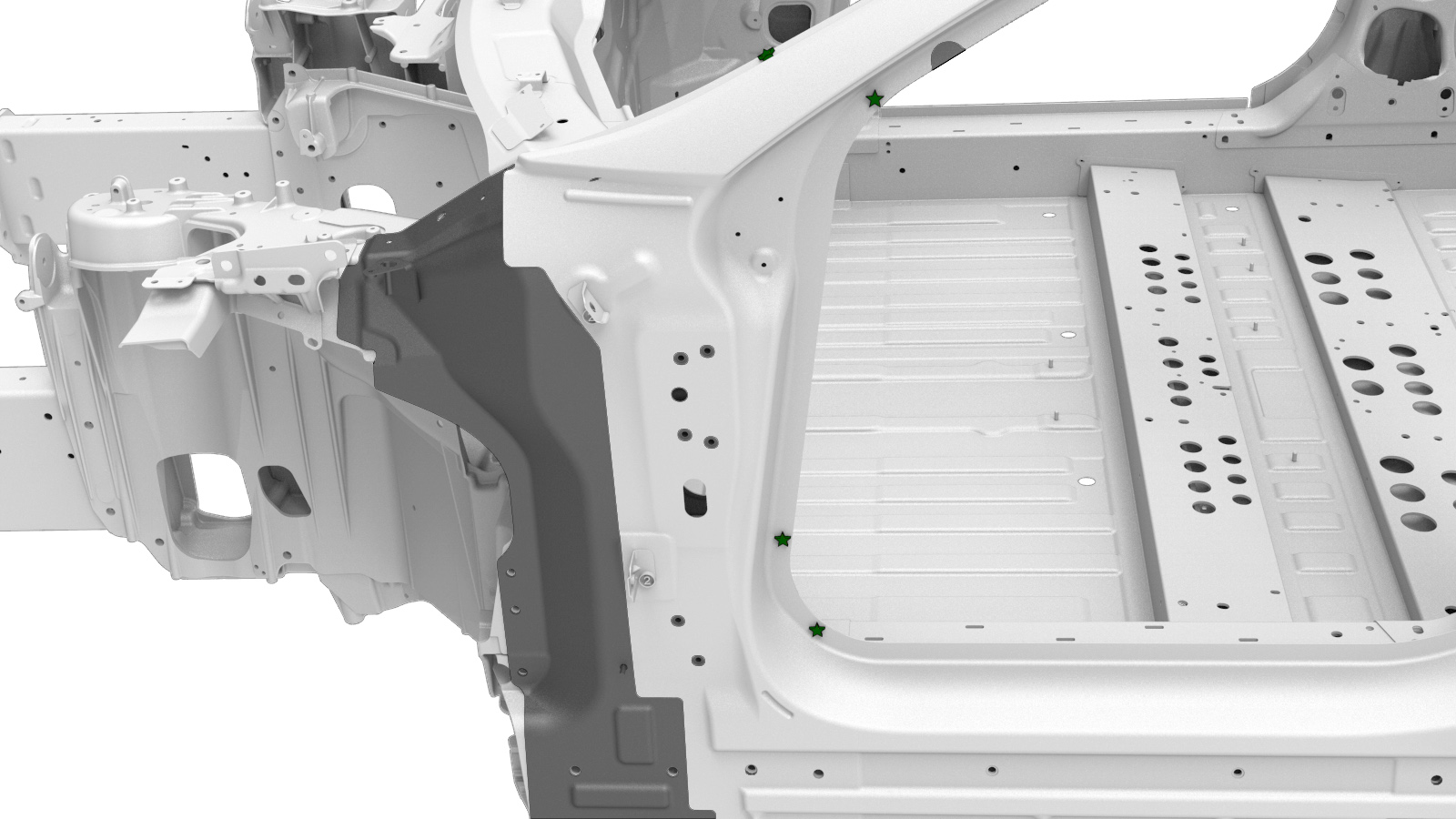

    또는 볼트

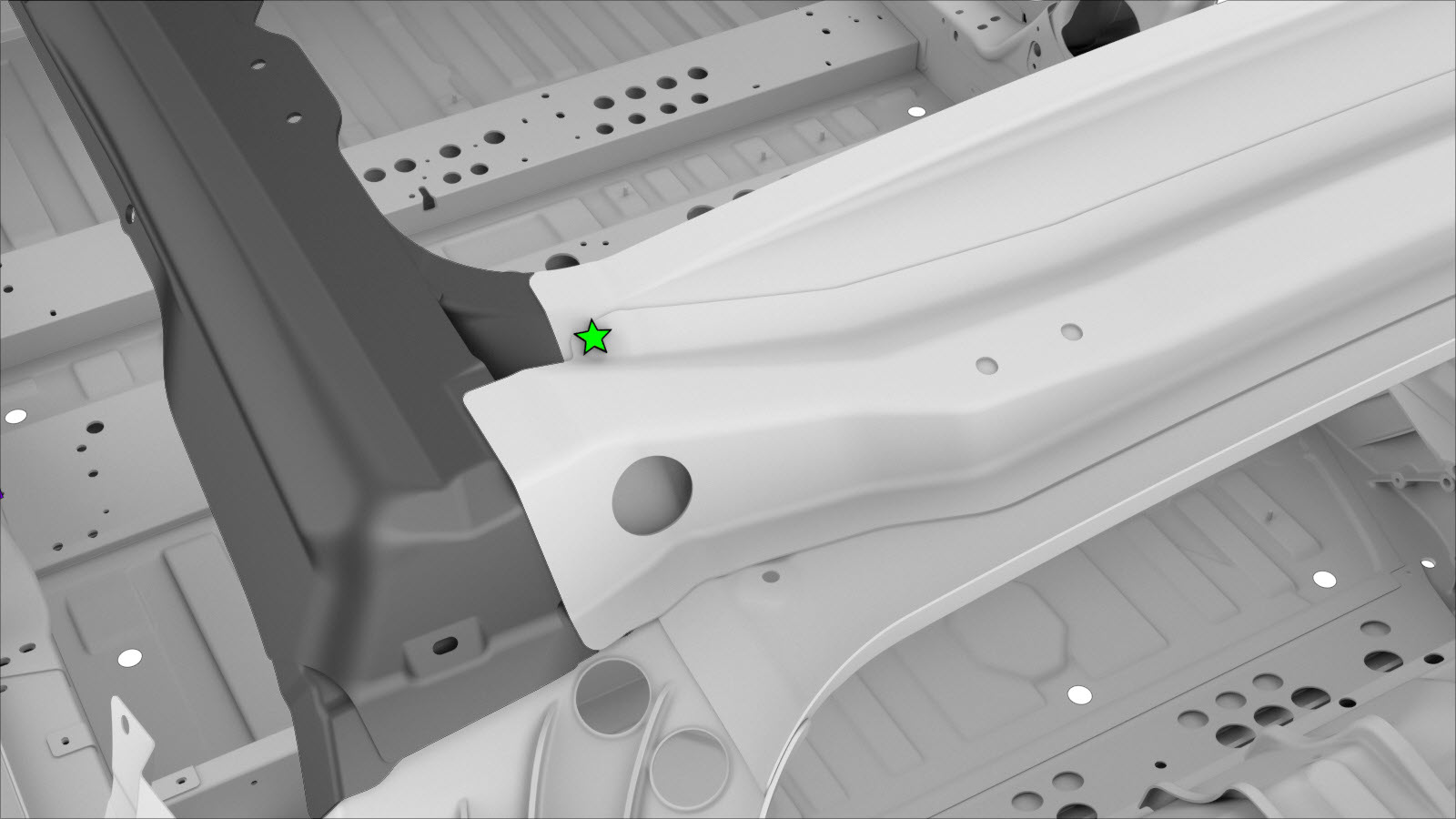

    또는 볼트, 별 모양 헤드
    Informational PurposesAn informational icon, calling your attention
    참고
    흑색으로 표시된 볼트는 원래 구성품에 있을 경우에만 대체됩니다.

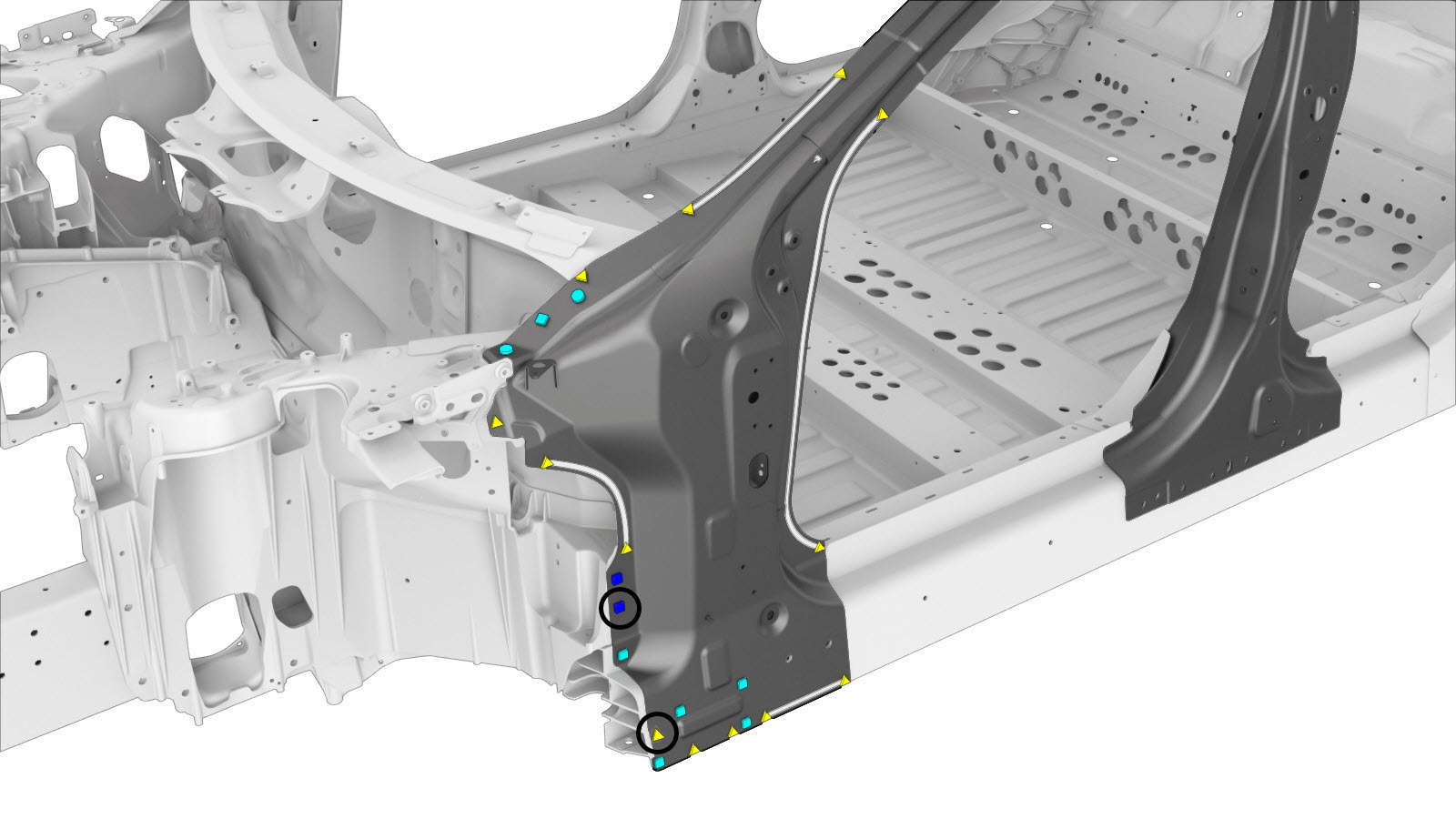

  4. 장착을 준비합니다.

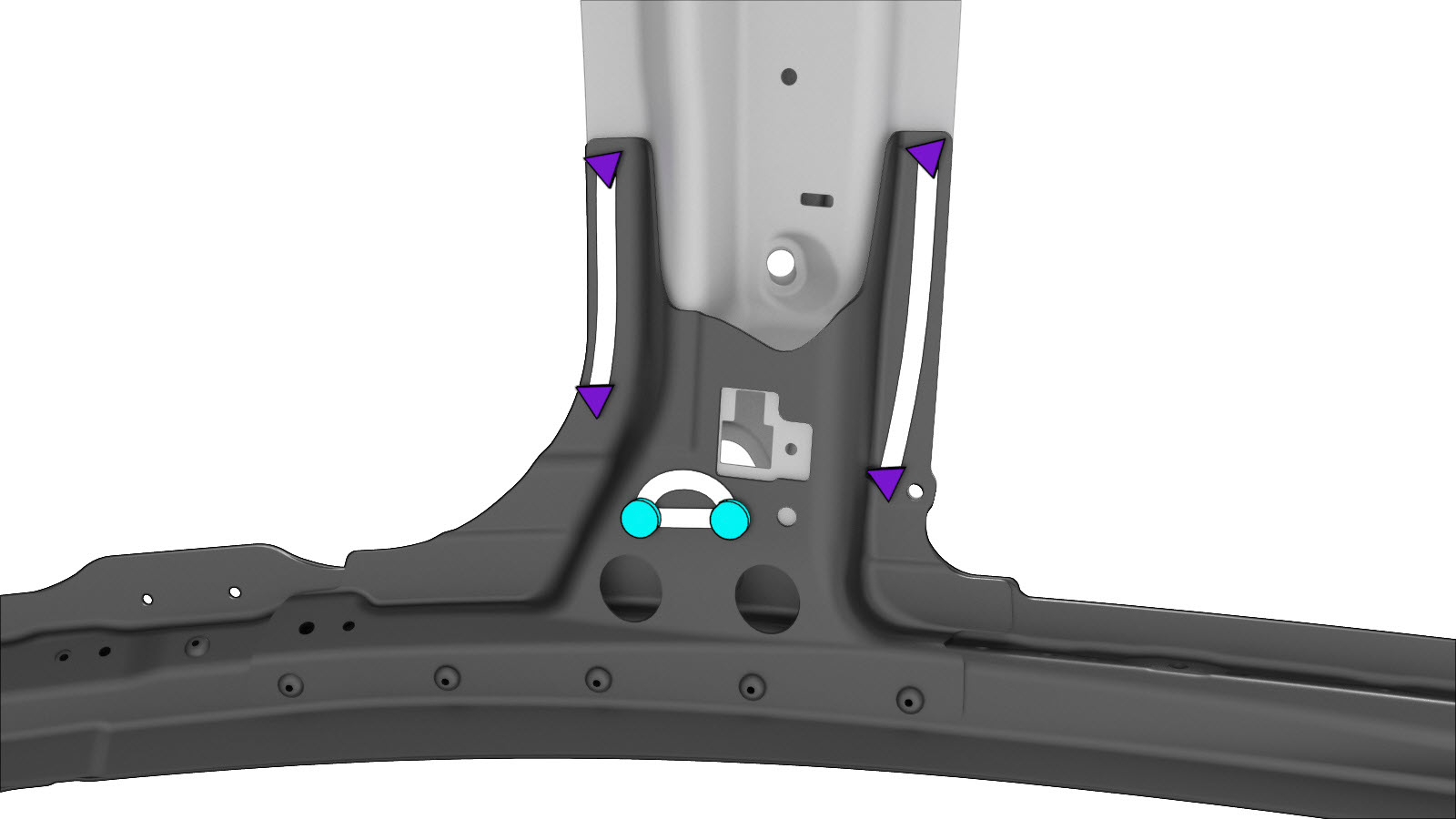

    또는 설치 스폿 용접

    또는 고강도 구조용 리벳, 6.5mm

    또는 구조용 리벳, 6.5mm 중간 길이

    또는 구조용 벌브 리벳, 6.5mm

    또는 플로우 폼 리벳, S48
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 원 안의 S48 플로우 폼 리벳은 원래 구성품에 스폿 용접이 있었던 경우에만 장착합니다.

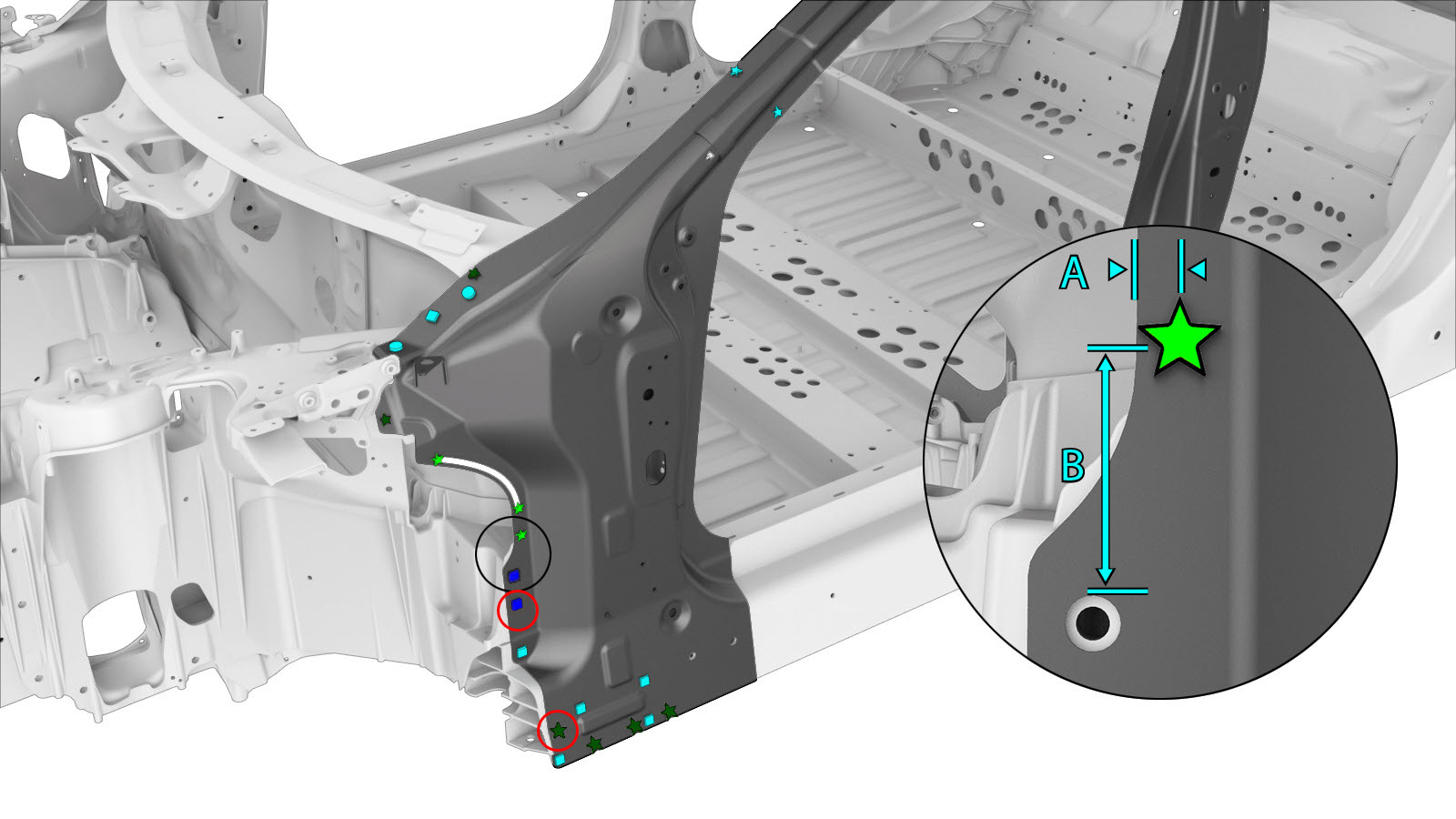

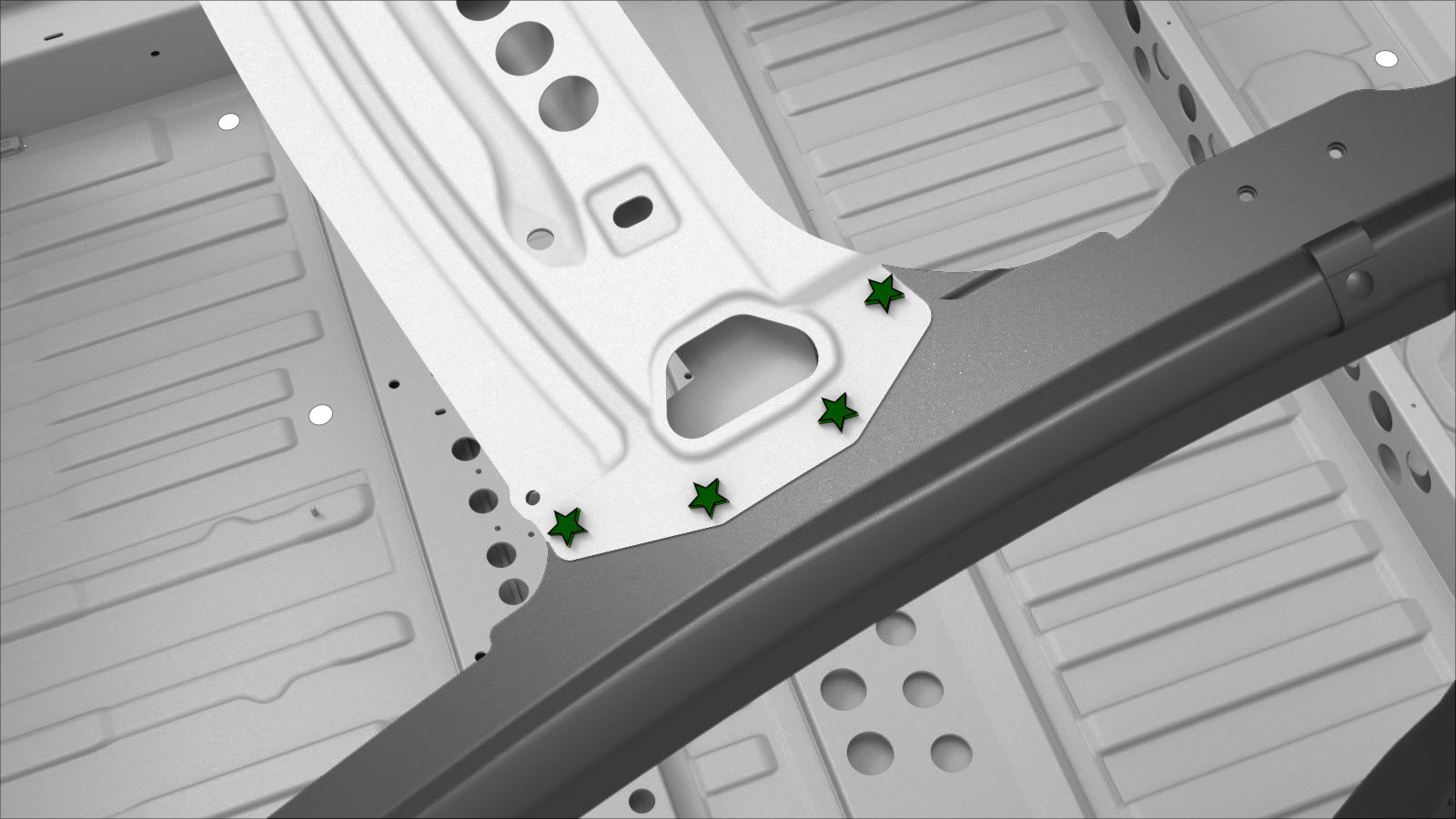

    또는 플로우 폼 리벳, S38
    • A = 9mm.
    • B = 55mm.

    또는 플로우 폼 리벳, S58

    또는 볼트

    또는 볼트, 별 모양 헤드

    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 원 안의 볼트는 원래 구성품에 있었던 경우에만 장착합니다.
  5. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  6. 새 구성품을 장착합니다.
    다음과 같이 볼트를 토크로 조입니다.
    • Torx M8 볼트(부품 번호 1621839-00-B): 30Nm.
    • 육각 헤드 M8x27 볼트(부품 번호 1621820-00-A): 24Nm.
    • 육각 헤드 M6x16 볼트(부품 번호 1004537-00-A)는 힌지 필러를 카울 측면에 고정합니다. 10Nm.
    • 육각 헤드 M6x16 볼트(부품 번호 1004537-00-A)는 힌지 필러를 실에 고정합니다. 8Nm.
  7. 저항 스폿 용접을 수행합니다.

    또는 설치 스폿 용접

    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
  8. 탈거했던 차체 측면 외측의 필요한 부분을 장착하여 교체할 부품을 노출시킵니다.
  9. 후면 헤더 상단을(를) 장착합니다.

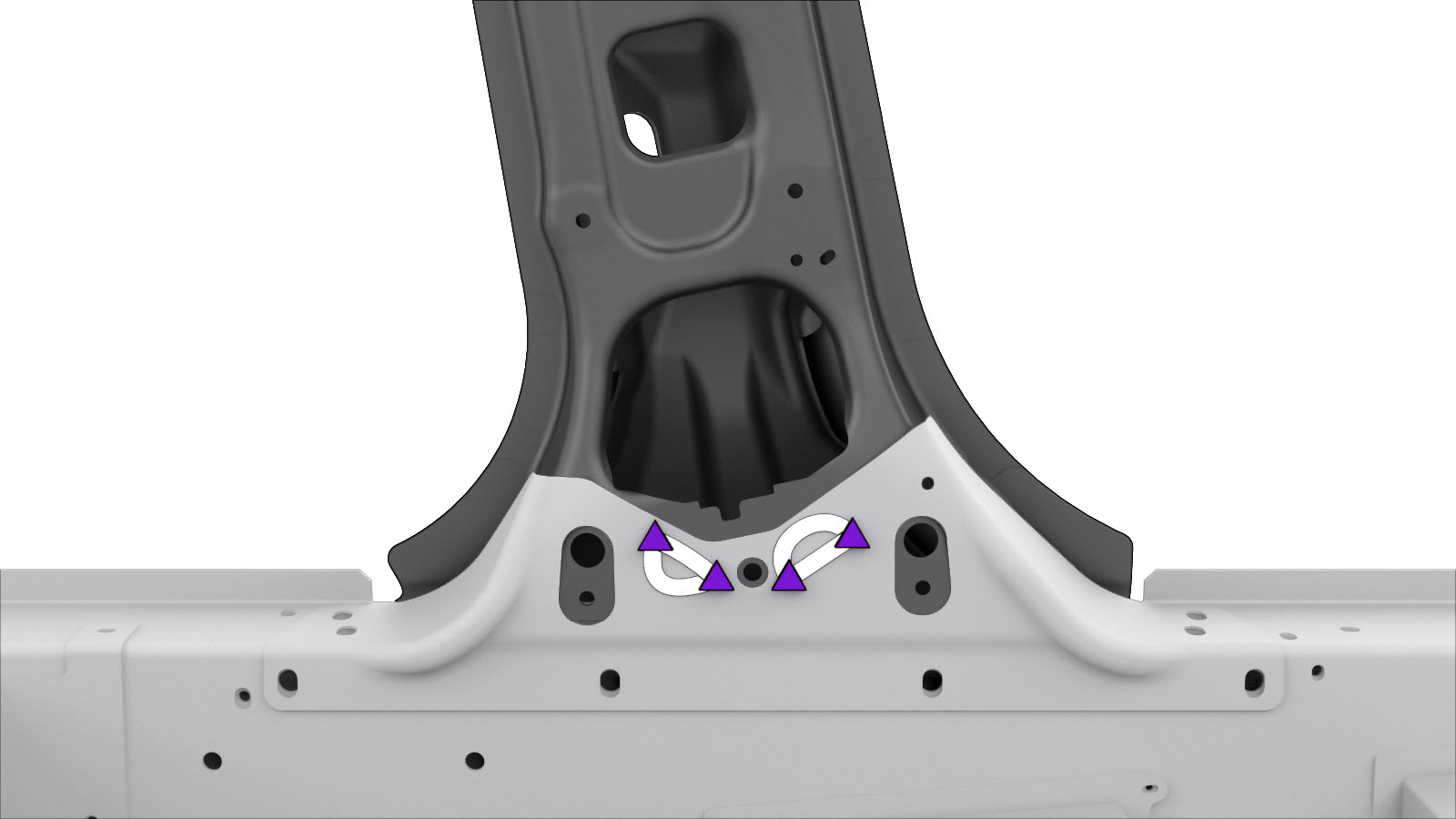

  10. 패스너를 표시된 대로 장착합니다.
    또는 플로우 폼 리벳, S48
  11. 필요한 수리 후 작업을 수행합니다.
