쿼터 외측 전체(2022년 2월 17일까지 제조된 차량)

수리 정보

부품 목록

수량 설명 이미지/비고

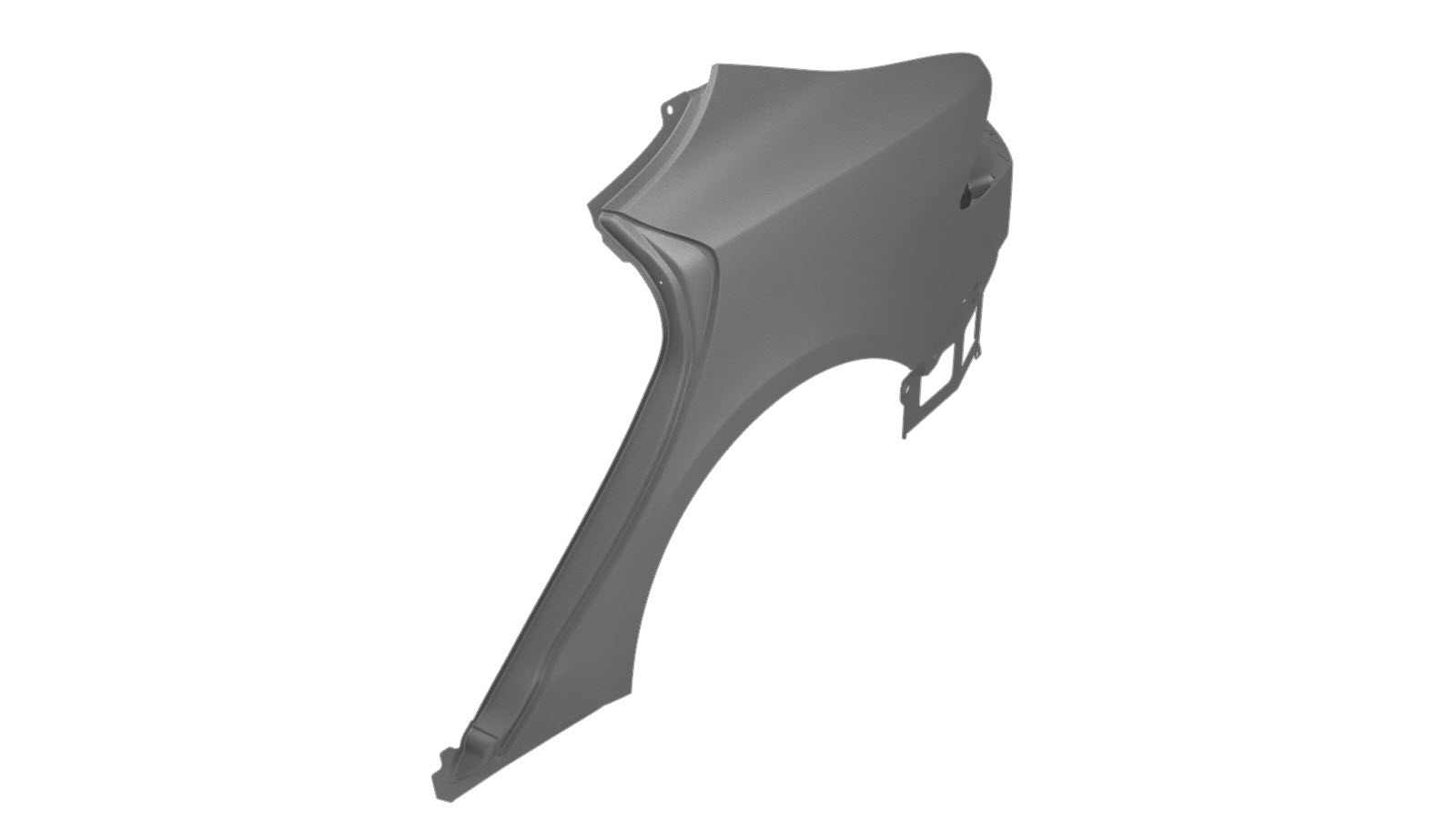

1 ASY, RQO WITH LAMP HOUSE(쿼터 외측 전체)
2 고강도 구조용 리벳, 6.5mm
26 카운터싱크 리벳, 4.8mm 짧은 길이
2 리벳, 4.8mm
LH 구성품: 16

RH 구성품: 17

 구조용 벌브 리벳, 6.5mm
18 플로우 폼 리벳 S08
LH 구성품: 9

RH 구성품: 7

 플로우 폼 리벳 S18
3 플로우 폼 리벳 S28
1 플로우 폼 리벳 S38
5 플로우 폼 리벳 S48

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

쿼터 외측 전체 부분 설명

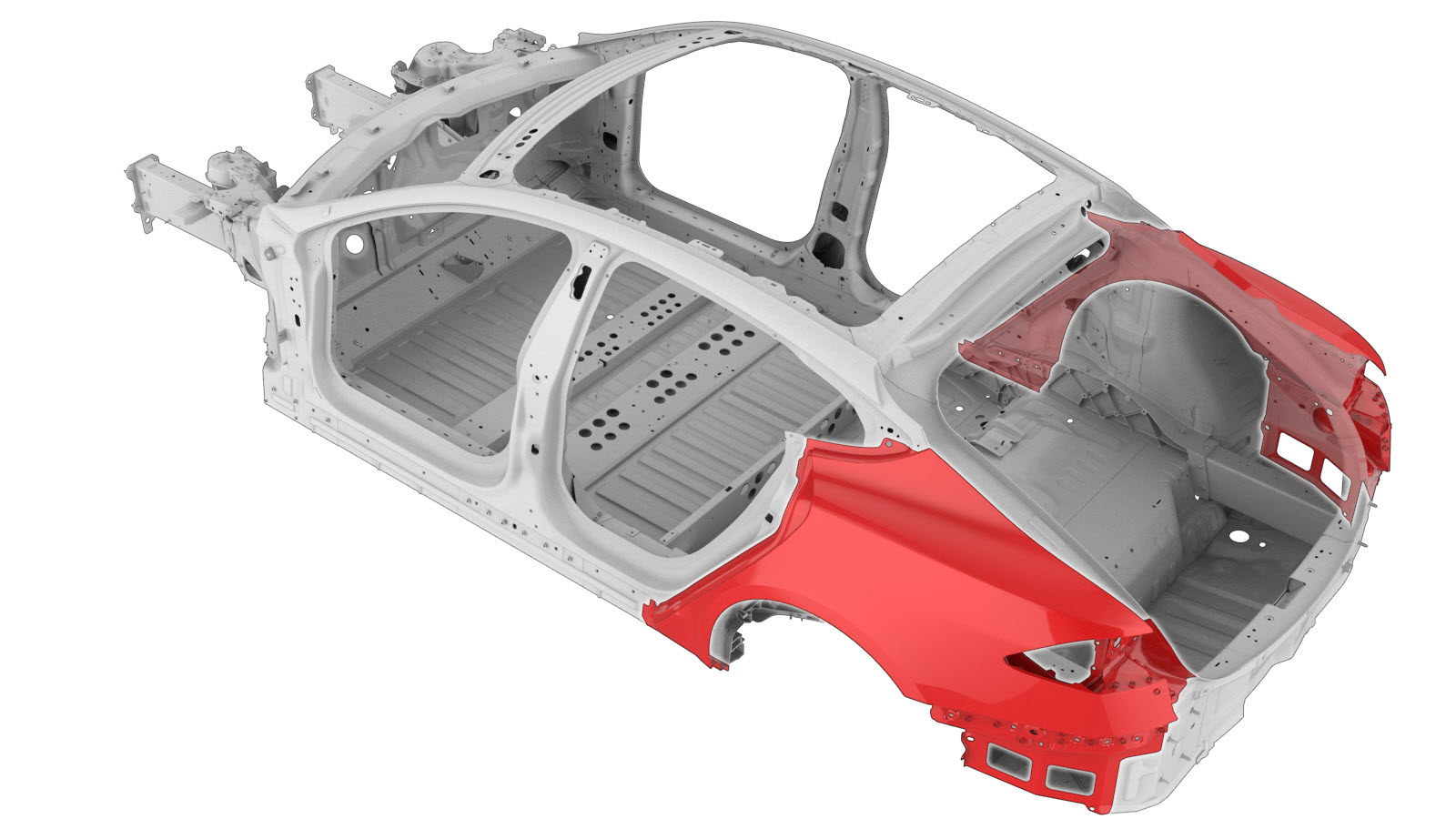

후면 쿼터 외측 전체 구획 분할

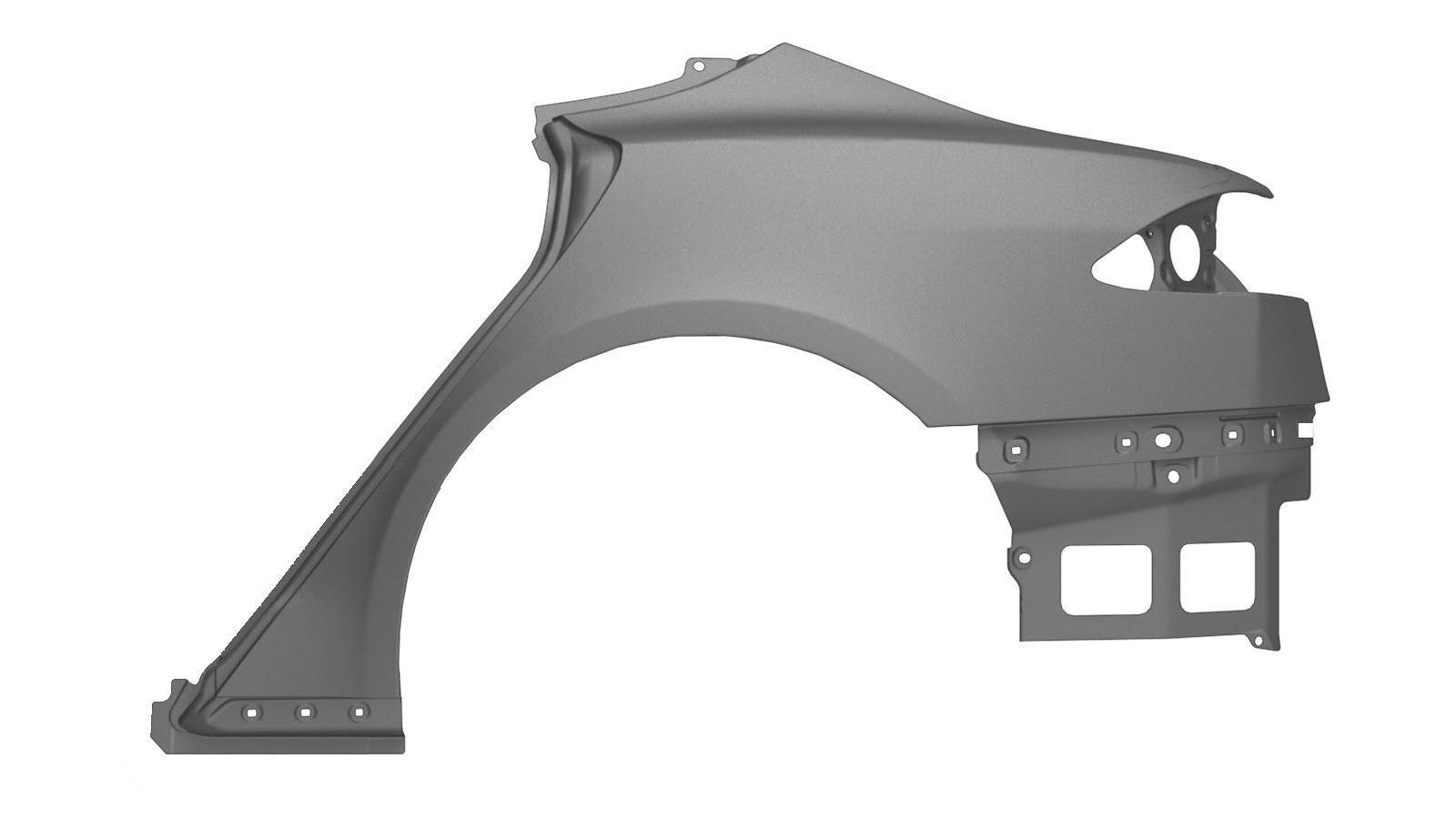

쿼터 외측 전체(아래에 표시됨)는 단일 구성품이며 단일 수리로 교체할 수 있습니다.

또는 전체 쿼터 외측 전체를 교체하는 대신, 이 문서에 설명된 절단선을 활용하여 새 쿼터 외측 전체의 일부분을 사용하는 방법으로 쿼터 외측 전체의 부분 교체를 할 수 있습니다.

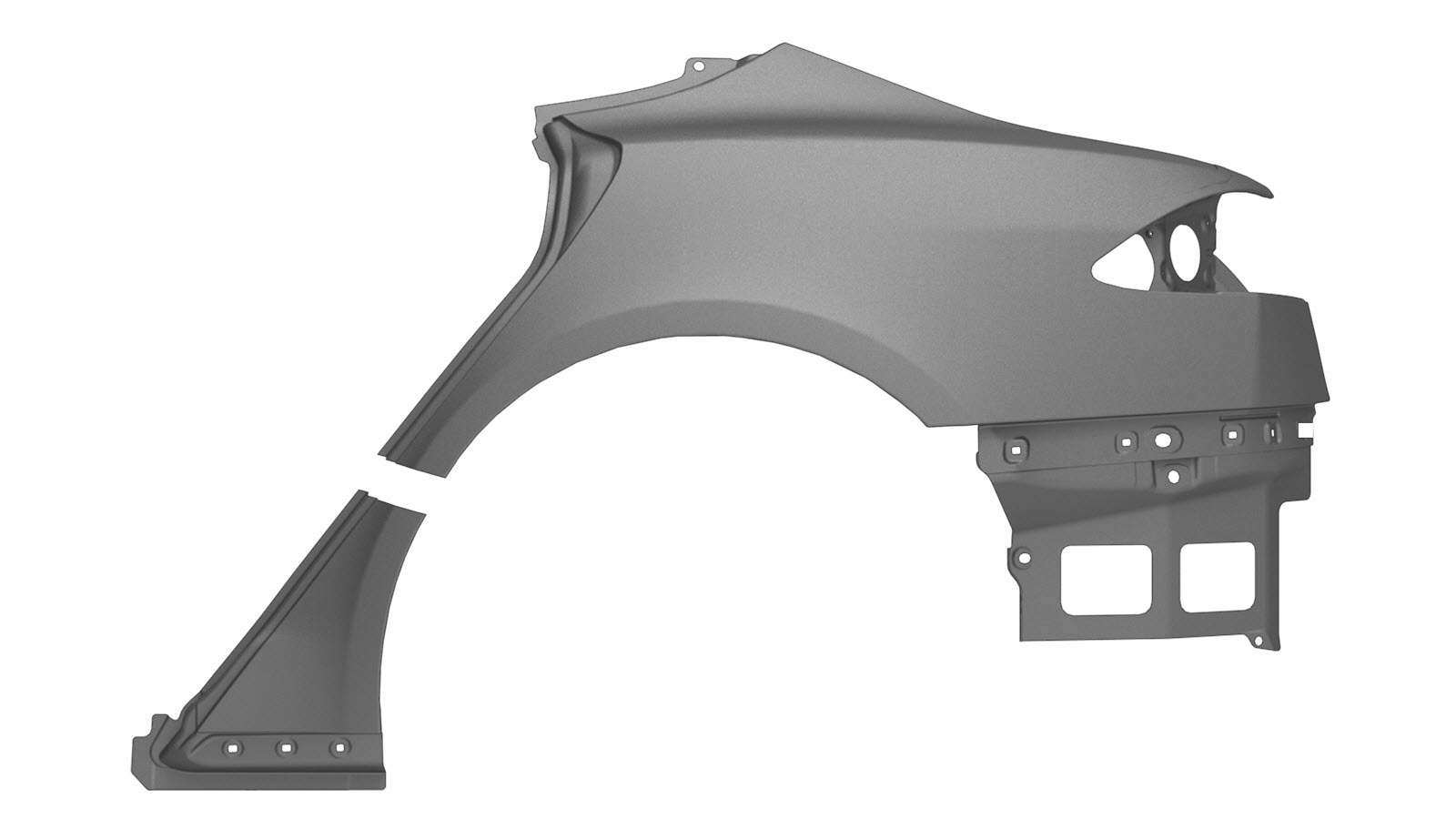

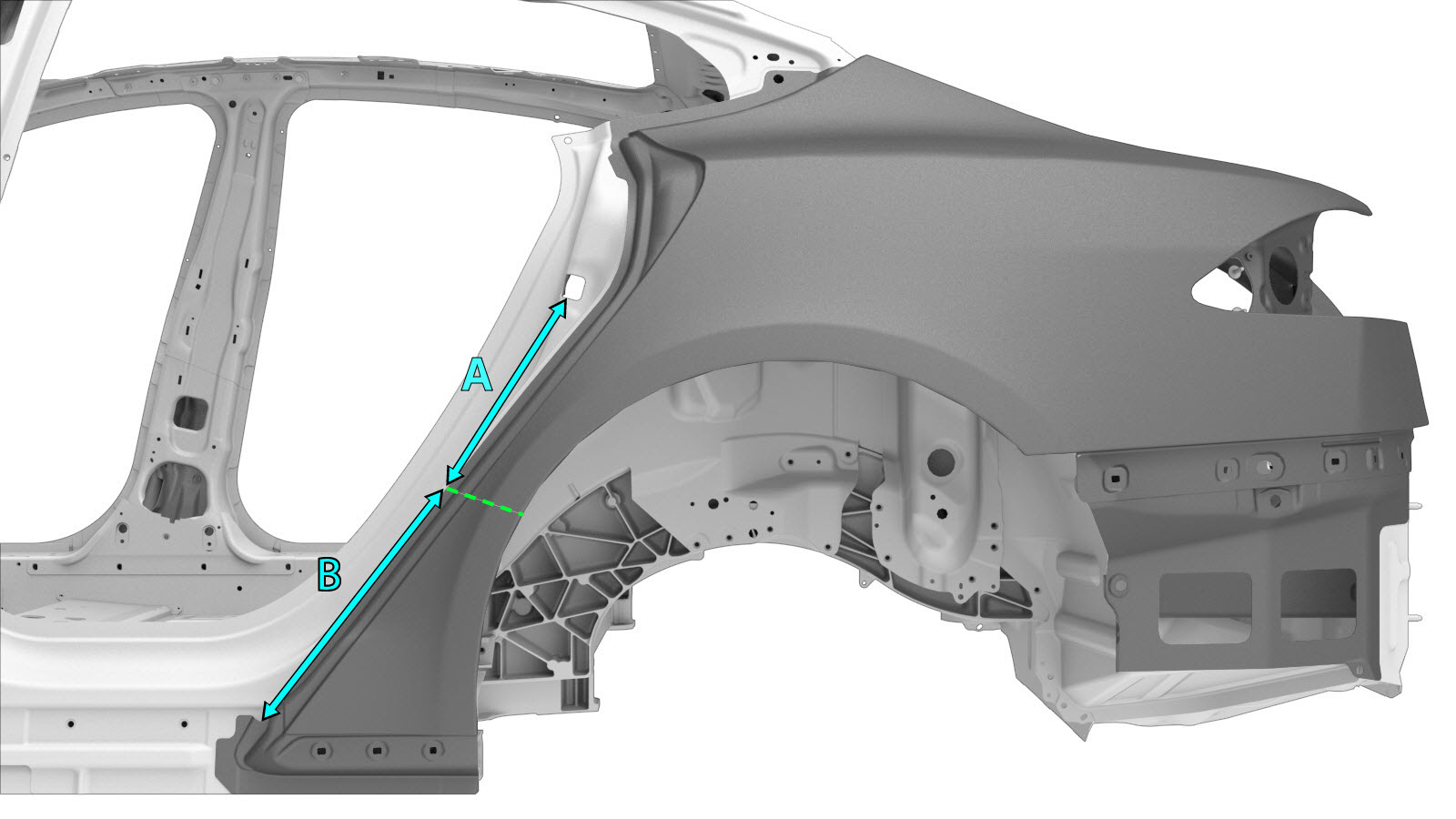

후면 쿼터 외측 전체 부분



쿼터 외측 전체 부분 설명

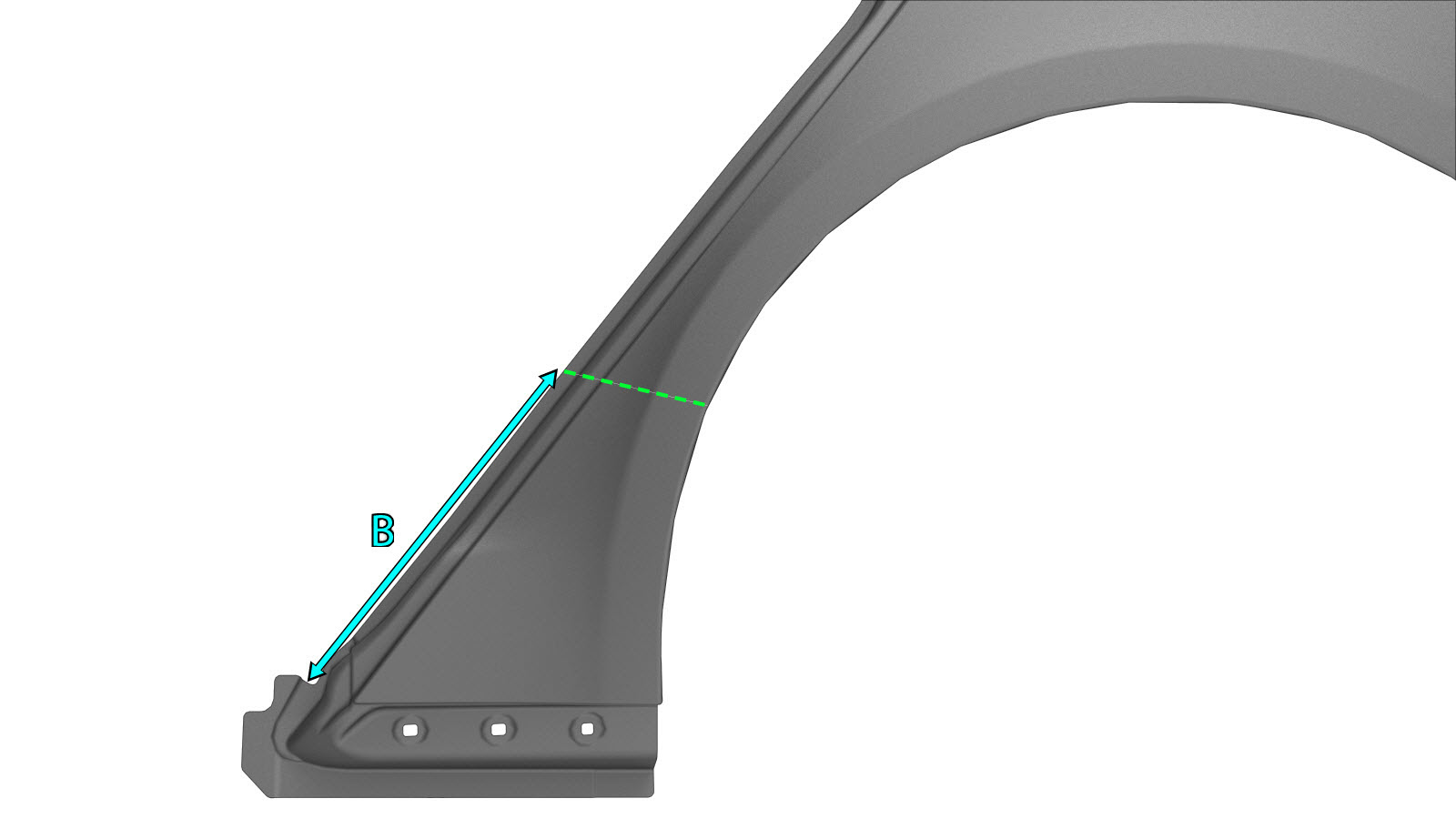

하단 부분

절단선

참조선/참조점

  • A = 282 mm.
  • B = 401 mm.

표시된 대로 새 서비스 부품을 절단하여 새 구성품을 만듭니다.

Informational PurposesAn informational icon, calling your attention
참고
뒷받침판을 만듭니다. 새 구성품의 나머지 부분에서 탈거하고 표시된 대로 장착합니다.

맞대기 접합부에서 GMA 용접을 수행합니다.

또는 알루미늄 플러그 용접

GMA 용접

Warning IconA warning icon, calling your attention to a possibly risky situation
경고
개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
차량 충돌 시 안전성을 유지하려면 승인된 용접 와이어 및 승인된 GMA 용접기만 사용하여 Tesla 차량을 GMA 용접하십시오. 승인된 GMA 용접기 및 용접 와이어에 대한 정보는 승인된 가스 금속 아크(GMA) 용접기 및 용접 와이어을(를) 참조하십시오.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
Informational PurposesAn informational icon, calling your attention
참고
GMA 용접을 하기 전, 동일한 게이지와 동일한 종류의 재료로 테스트 용접을 하여 용접 장비 설정이 연결부 형성에 양호한지 확인합니다.

수리 절차

  1. 후면 휠 아치 플랜지를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    쿼터 외측 전체의 일부만 수리하는 경우 헴 플랜지에서 필요한 부분만 분리합니다.

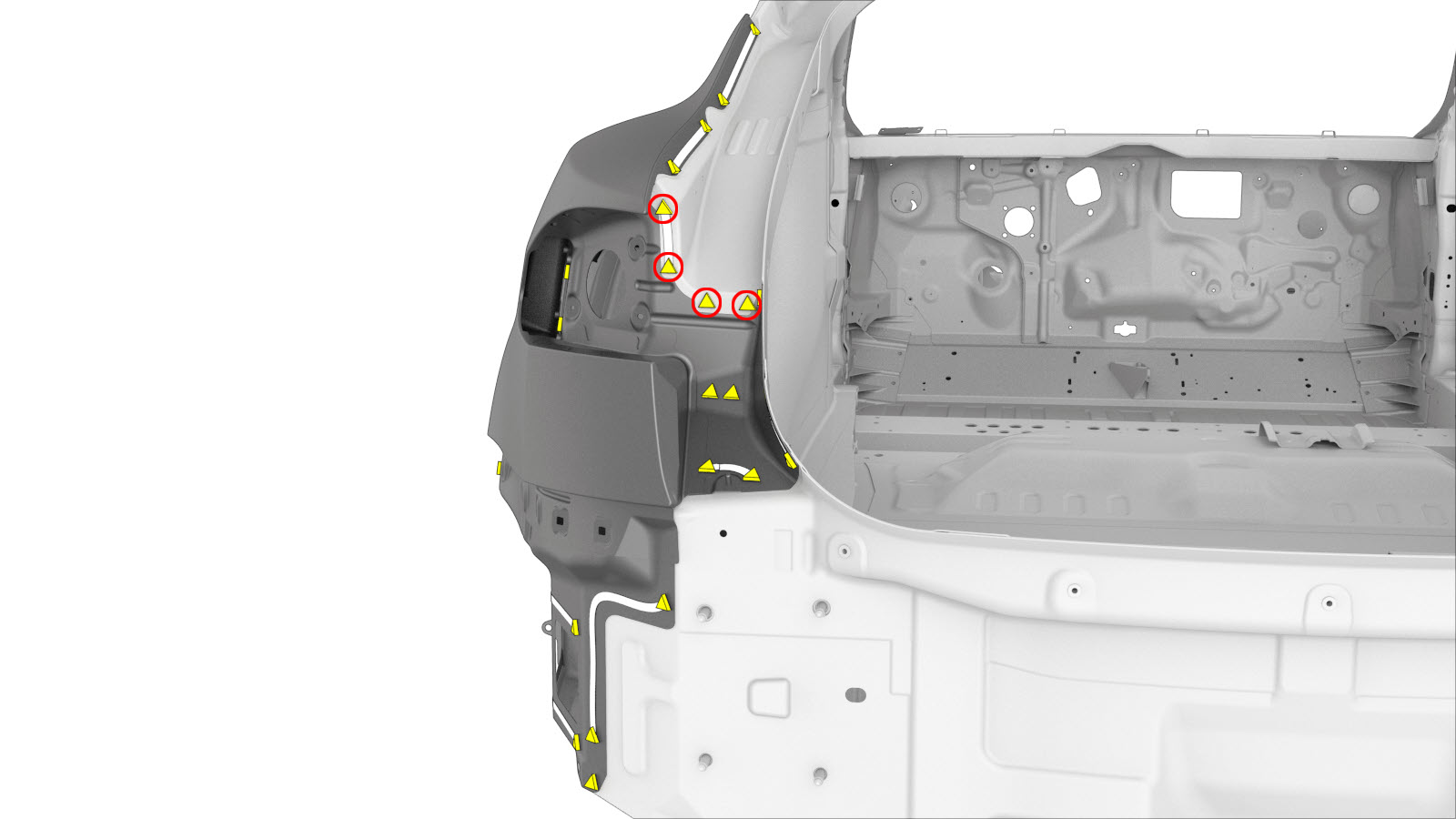

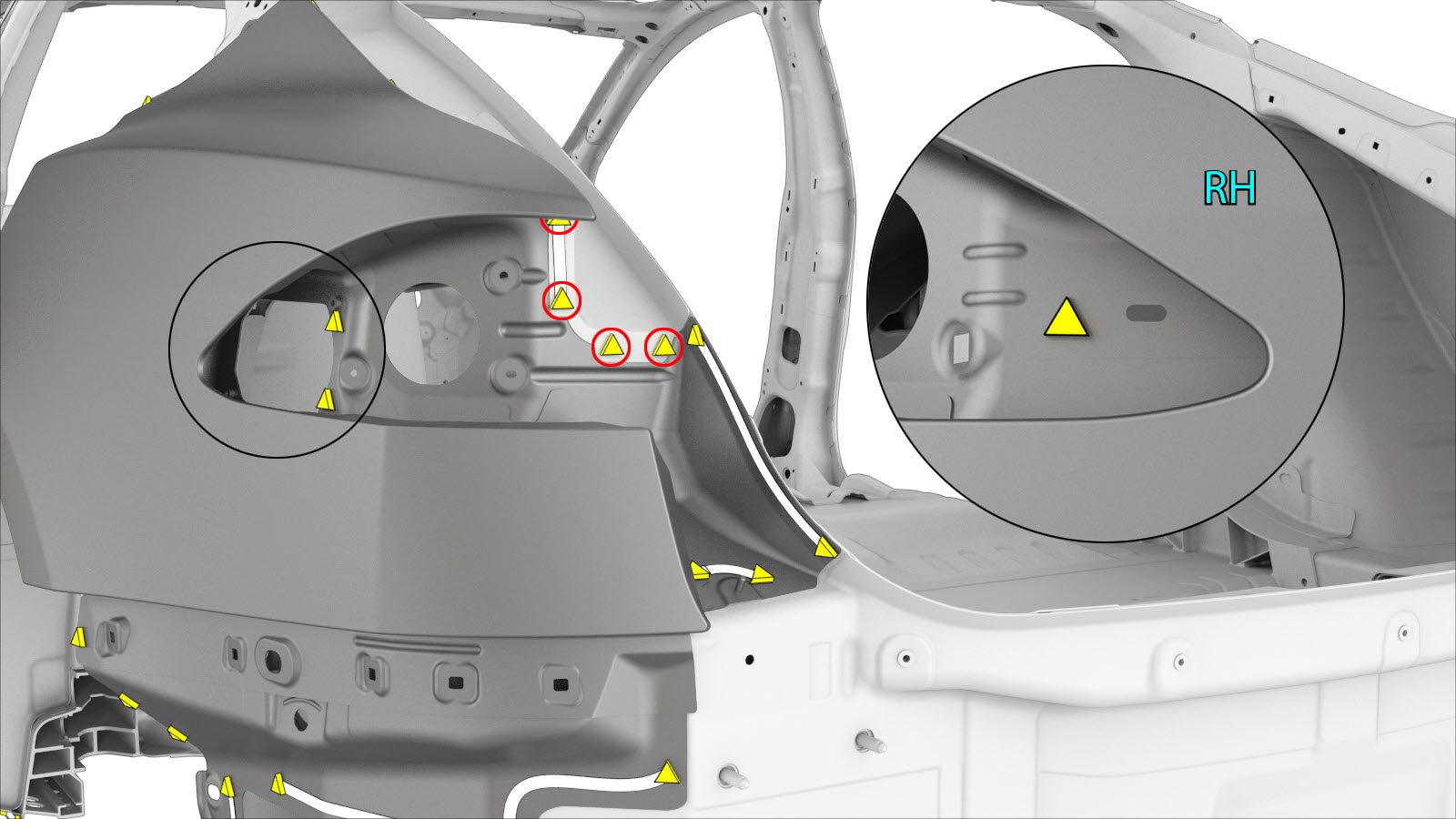

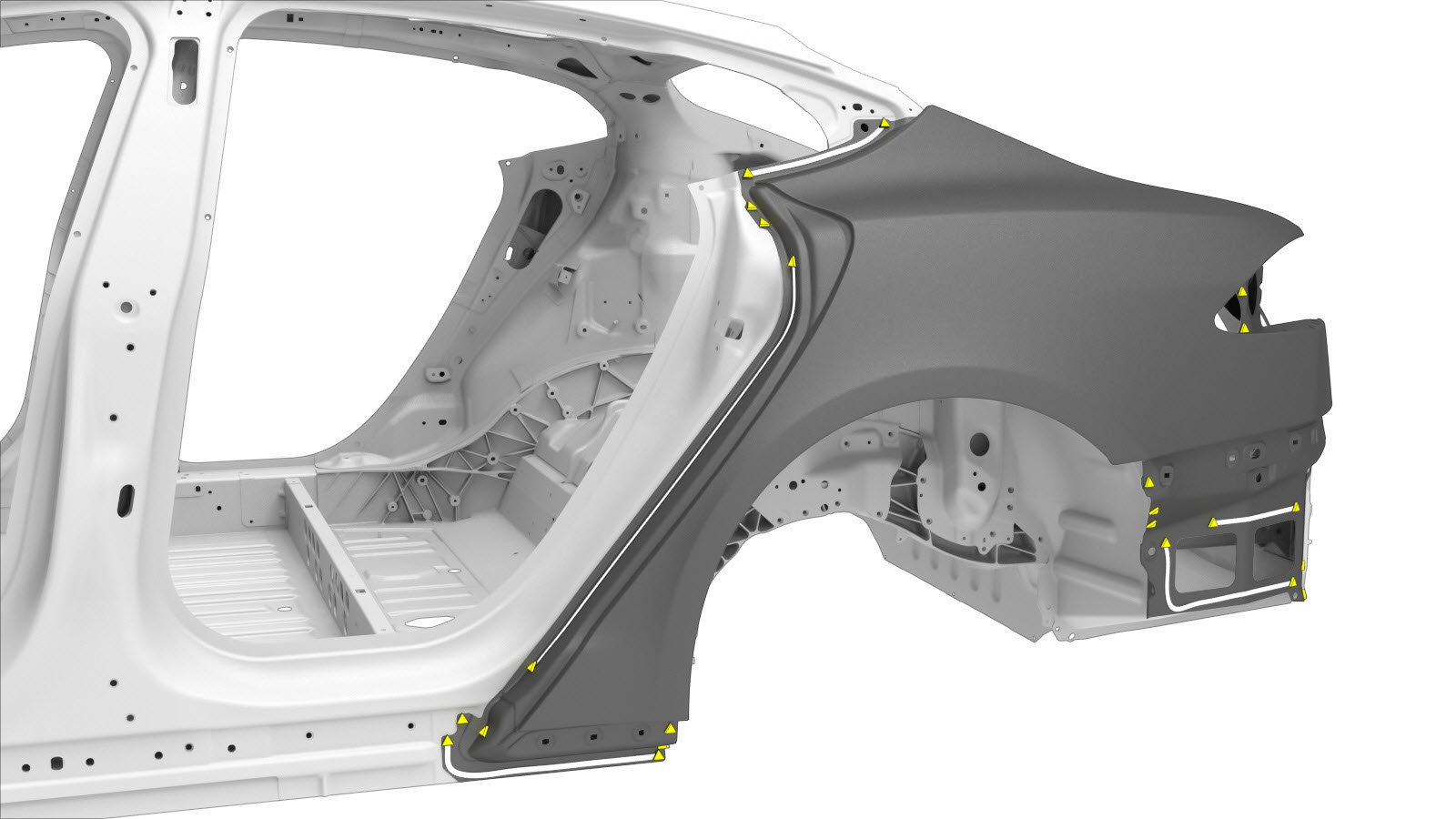

  2. 기존 구성품을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    쿼터 외측 전체의 일부분만 교체하는 경우: 교체할 부분의 패스너만 탈거합니다.

    또는 공장 출고 스폿 용접

    또는 공장 출고 스폿 용접을 통해 구멍 뚫기
    Informational PurposesAn informational icon, calling your attention
    참고
    스폿 용접을 드릴로 제거할 때, 스폿 용접을 대신할 패스너에 맞는 크기의 구멍을 만들 수 있는 드릴 비트를 사용합니다.

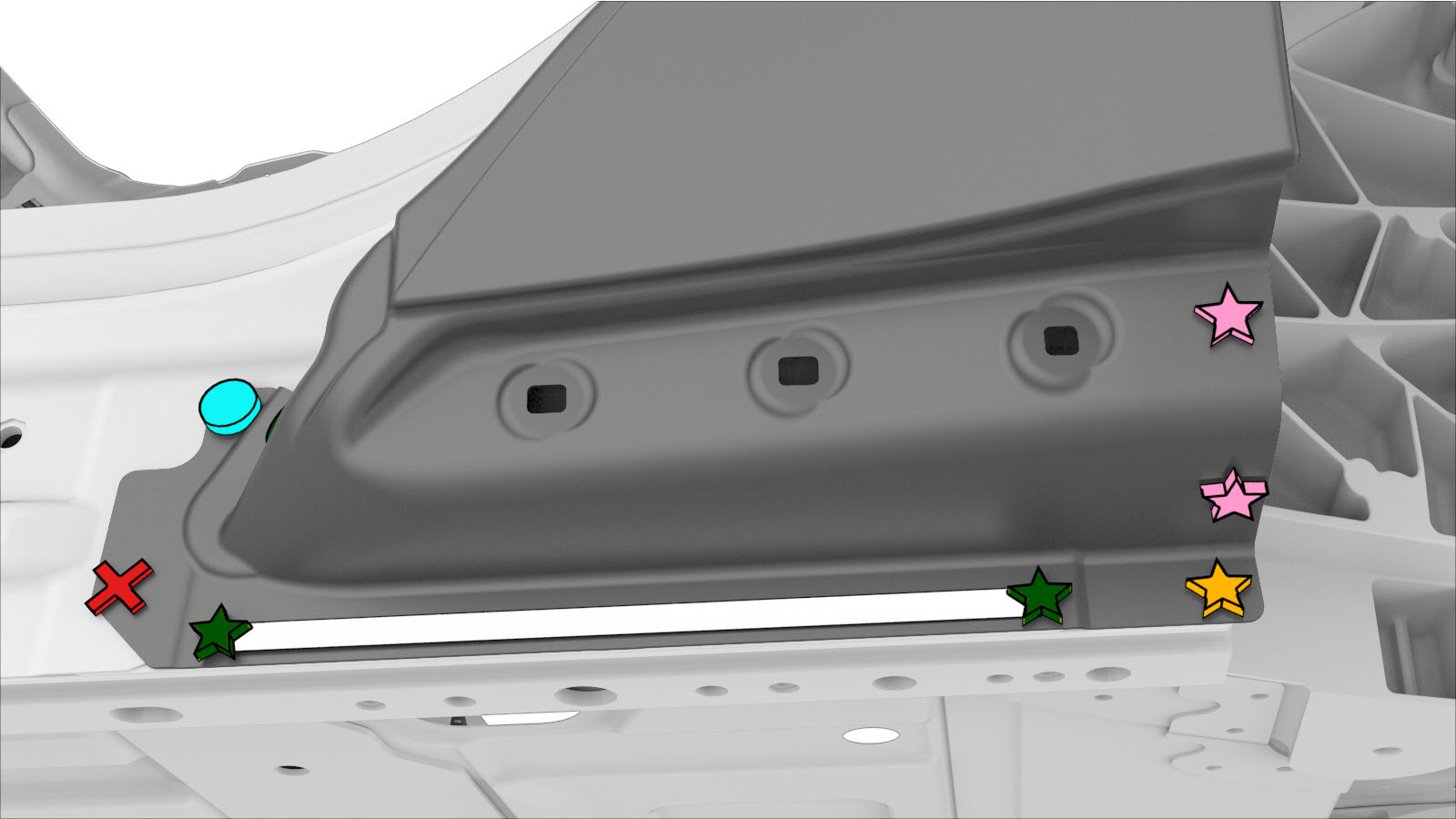

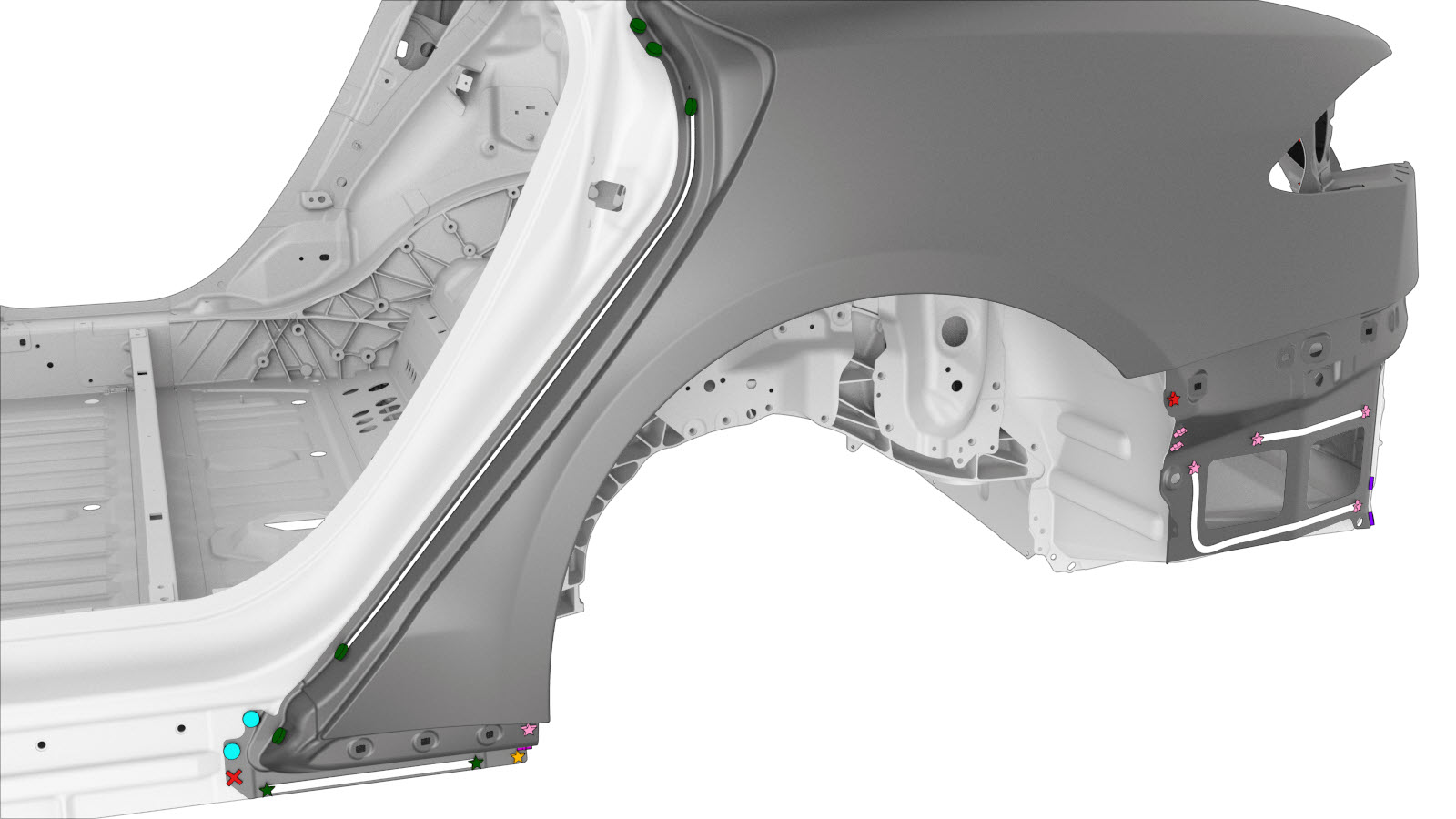

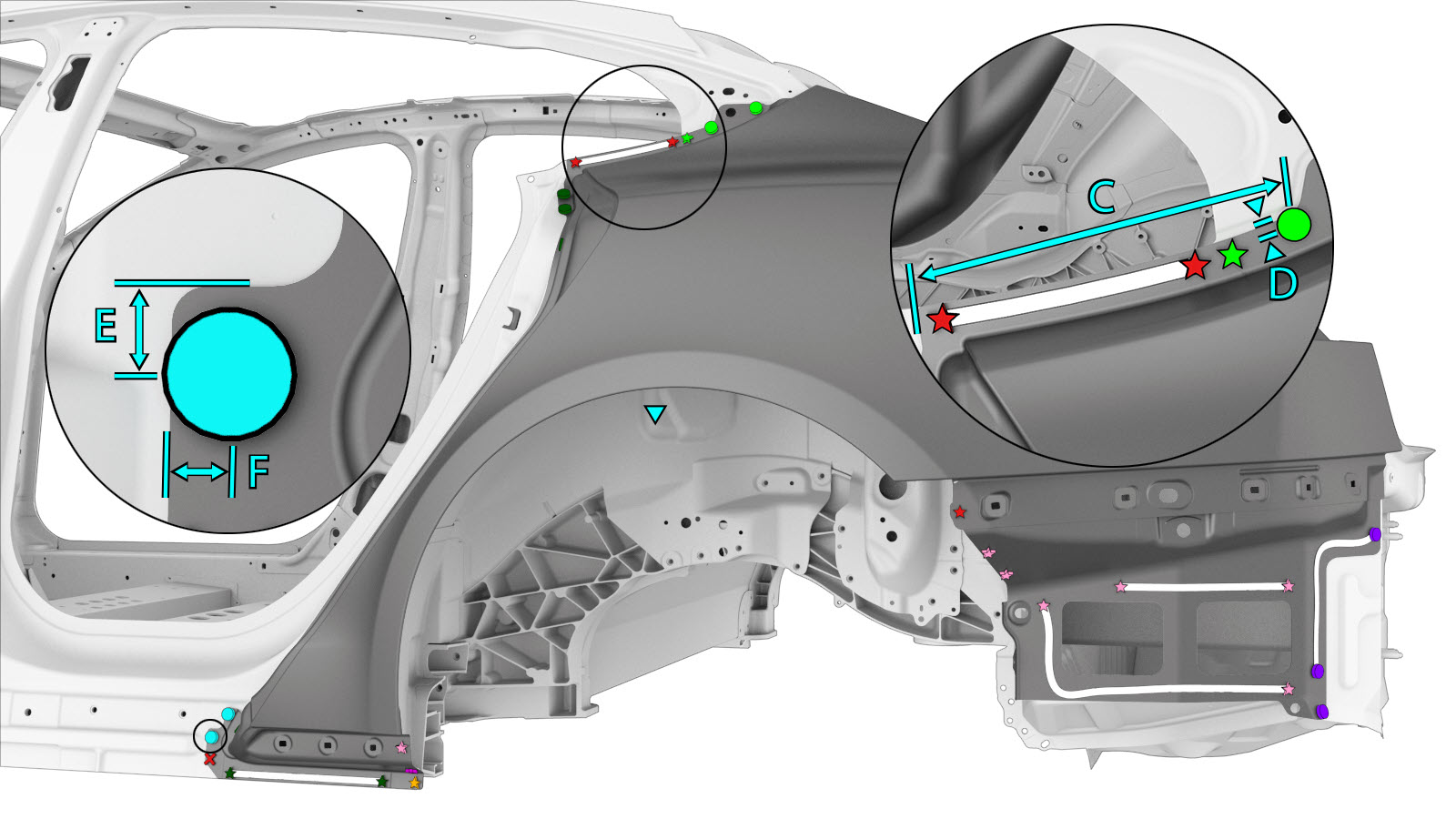

  3. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고

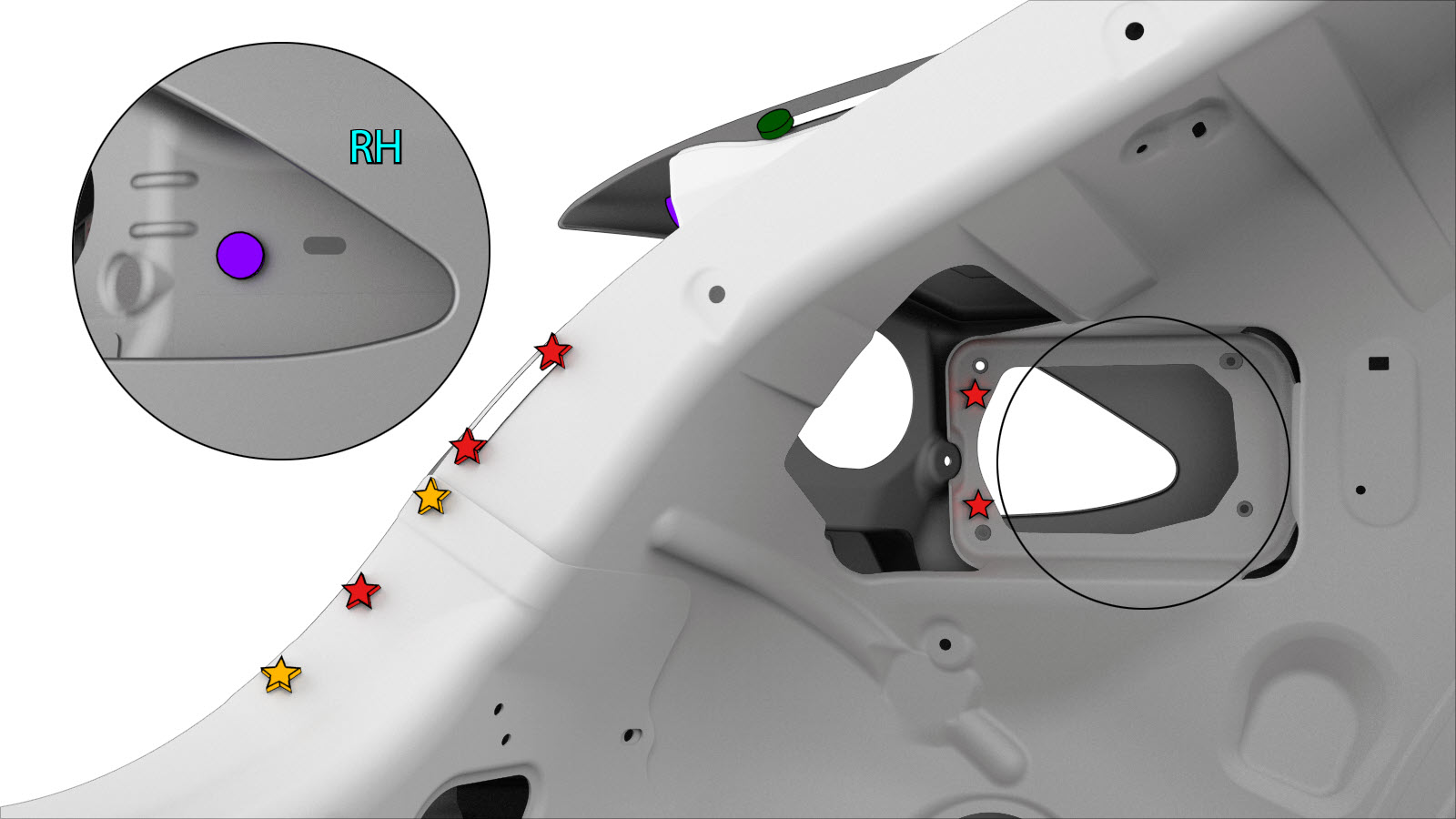

    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
    또는 리벳, 4.8mm
    • C = 215mm.
    • D = 7mm.
    또는 고강도 구조용 리벳, 6.5mm
    • E = 13mm.
    • F = 9mm.

    또는 카운터싱크 리벳, 4.8mm 짧은 길이

    또는 구조용 벌브 리벳, 6.5mm

    또는 플로우 폼 리벳, S08

    또는 플로우 폼 리벳, S18

    또는 플로우 폼 리벳, S28

    또는 플로우 폼 리벳, S38

    또는 플로우 폼 리벳, S48

  4. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  5. 새 구성품을 장착합니다.
  6. 휠 아치 플랜지 위로 접습니다.
  7. 필요한 수리 후 작업을 수행합니다.
