쿼터 내측
교정 코드:
10101913202
10101913302
바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
참고
차량 제조일에 따라 해당 수리 영역의 부품 외관에는 약간의 차이가 있을 수 있습니다. 수리 절차에는 어떤 변경도 필요하지 않습니다. 부품의 변형으로 인해 수리 절차에 변경이 필요한 경우 그러한 변경 사항은 관련 절차 단계에서 명시될 것입니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

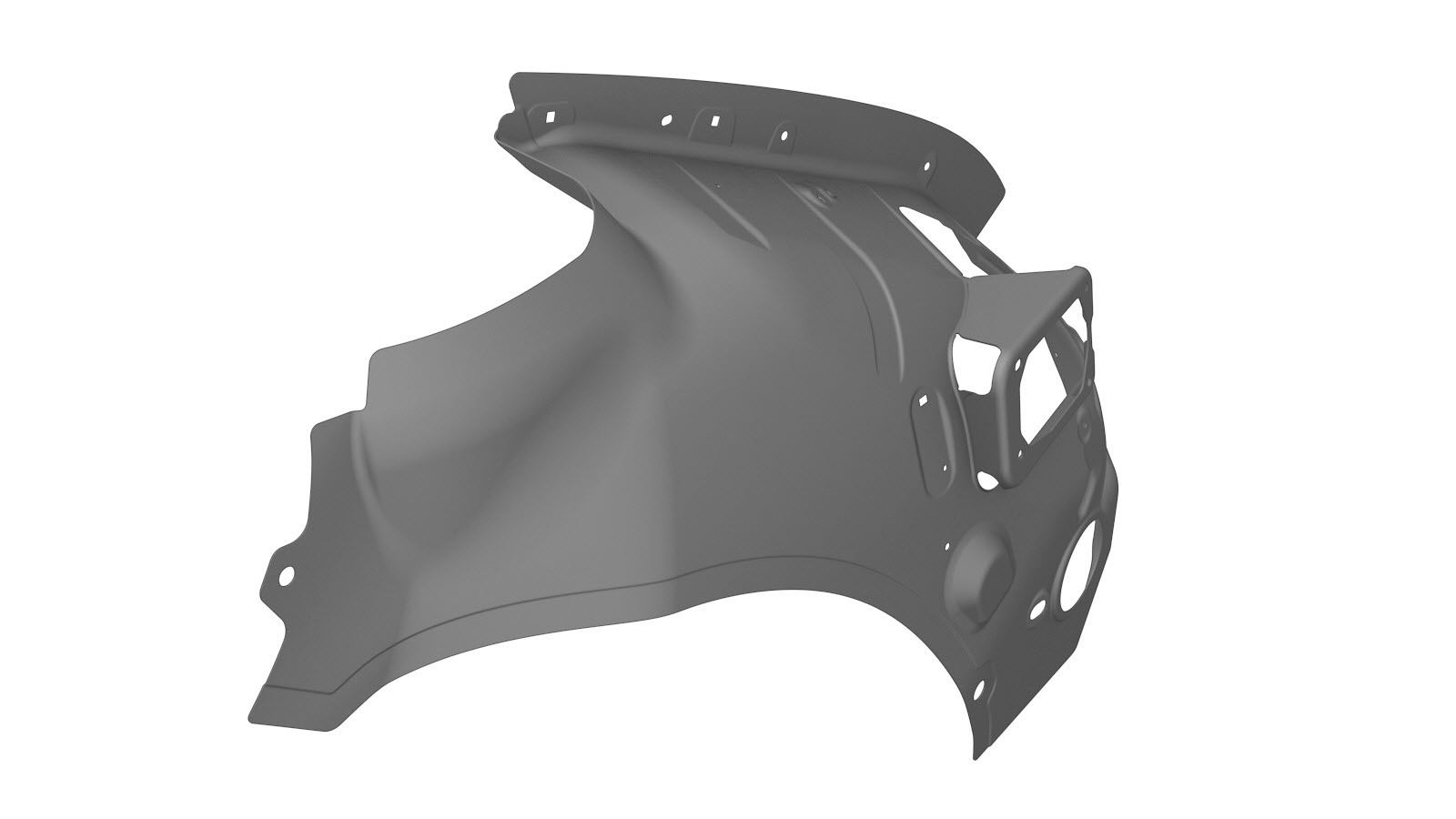

| 1 | ASY - PNL RR QTR INR(쿼터 내측) |
|
| 13 |
고강도 구조용 리벳, 6.5mm
|
|
| 4 |
구조용 벌브 리벳, 6.5mm
|
|
| 2 |
플로우 폼 리벳 S18
|
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
휠하우스 외측(전체)(2022년 2월 17일까지 제조된 차량)을(를) 탈거합니다.
-

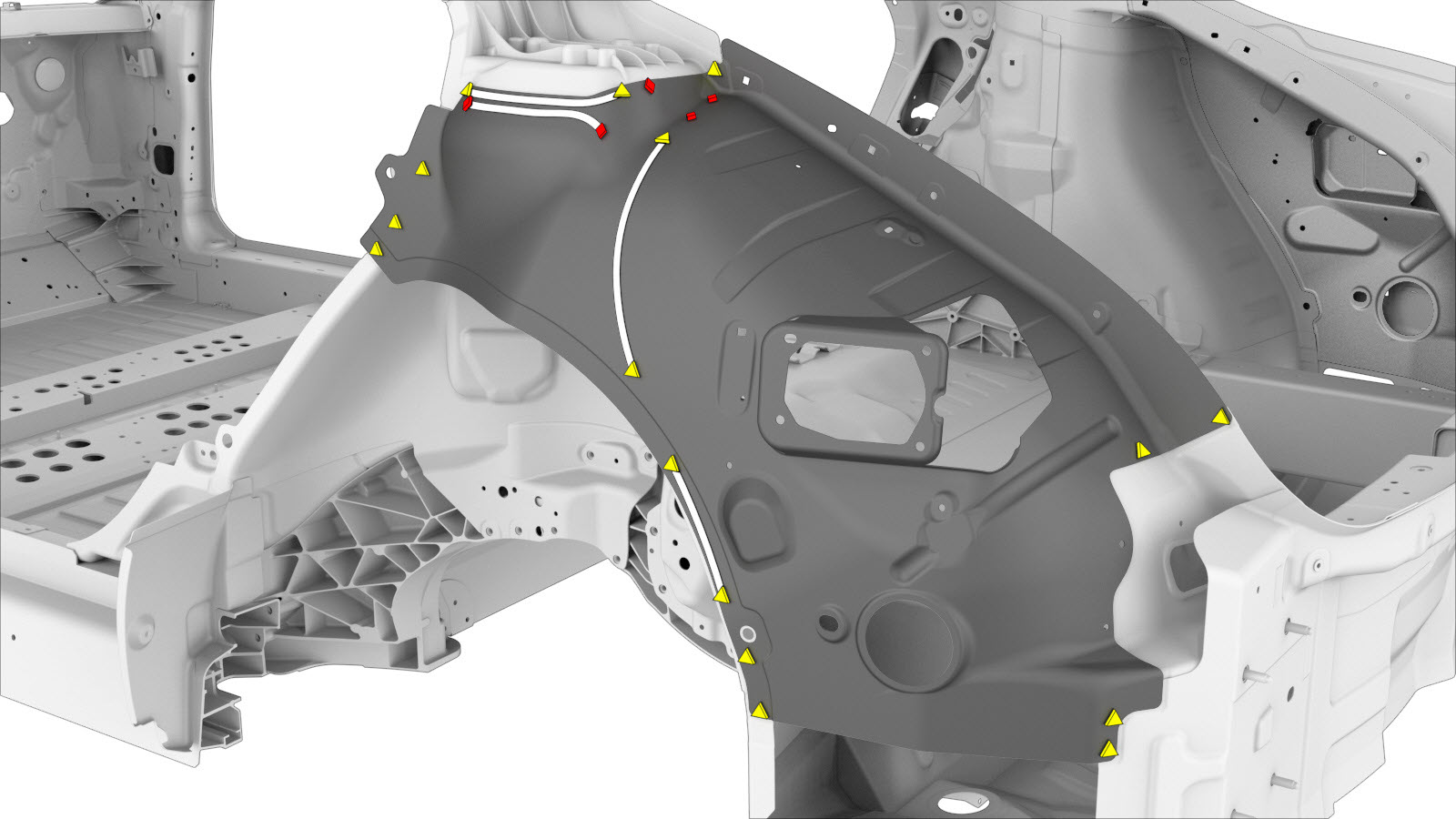

기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
또는
공장 출고 SPR
또는 공장 출고 구조용 리벳
-

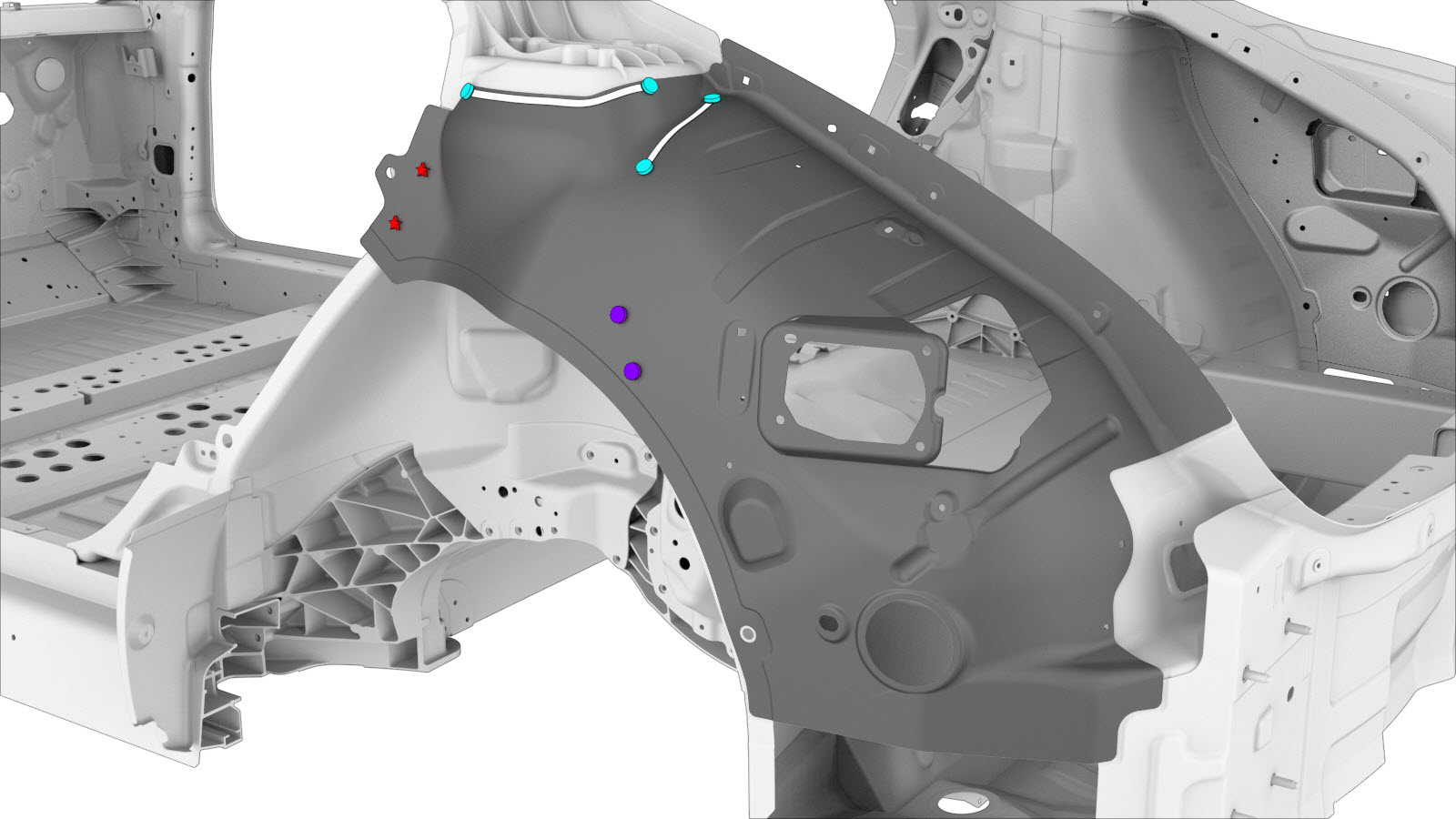

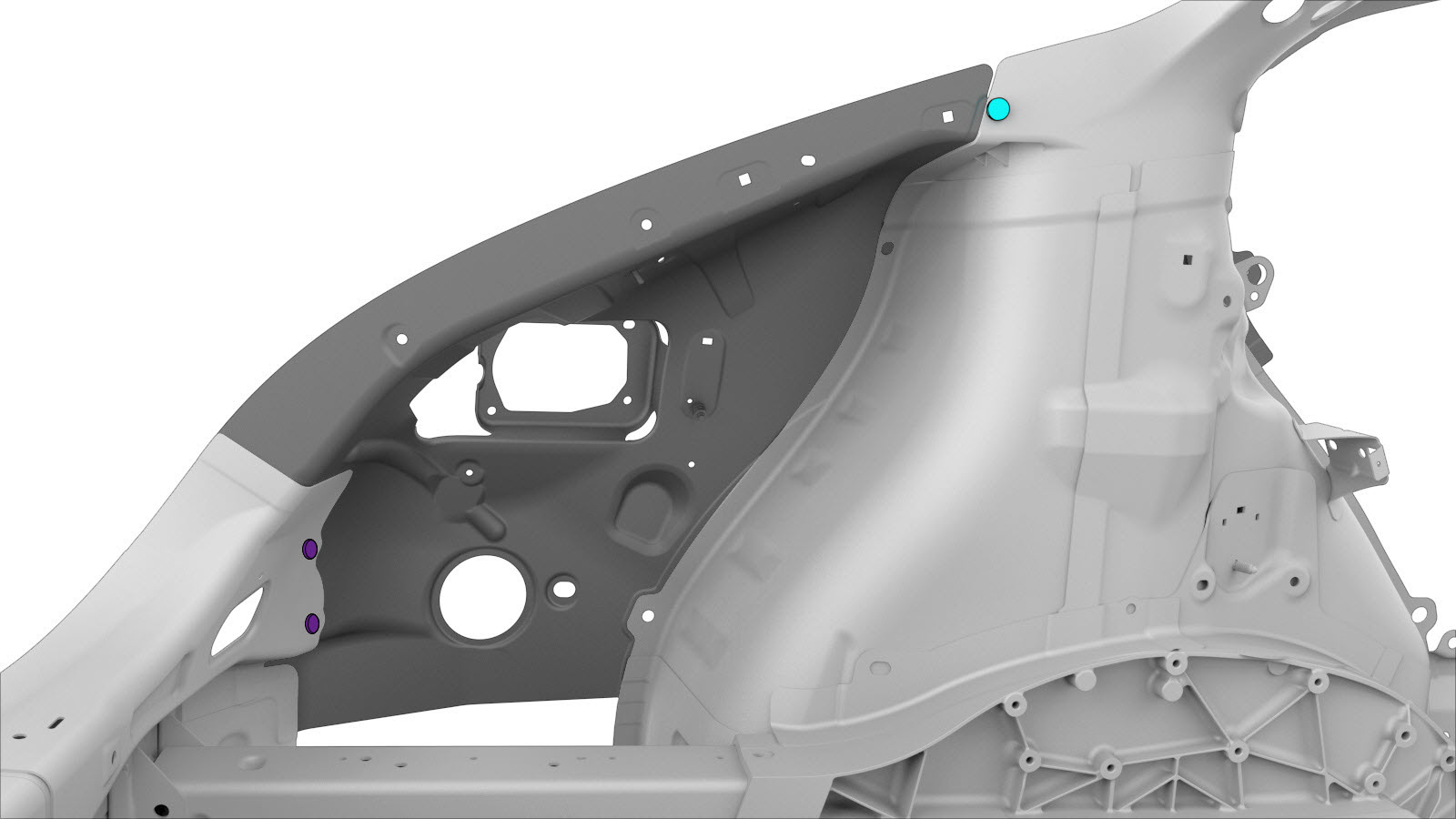

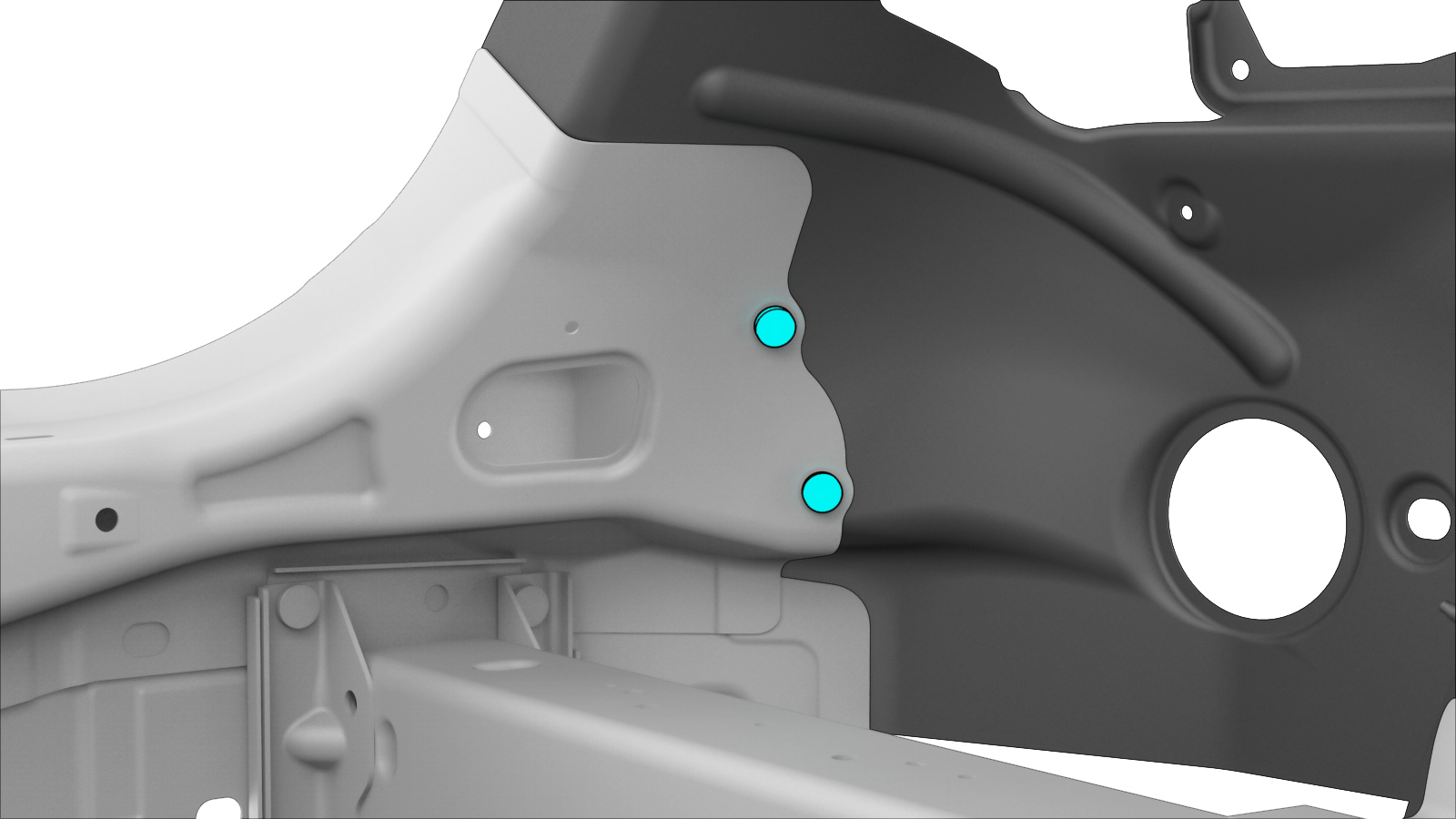

장착을 준비합니다.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 새 구성품을 장착합니다.
-
휠하우스 외측(전체)(2022년 2월 17일까지 제조된 차량)을(를) 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
