후면 트렁크 플로어 익스텐션

교정 코드: 10101805402 10101805502 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

부품 목록

수량 설명 이미지/비고

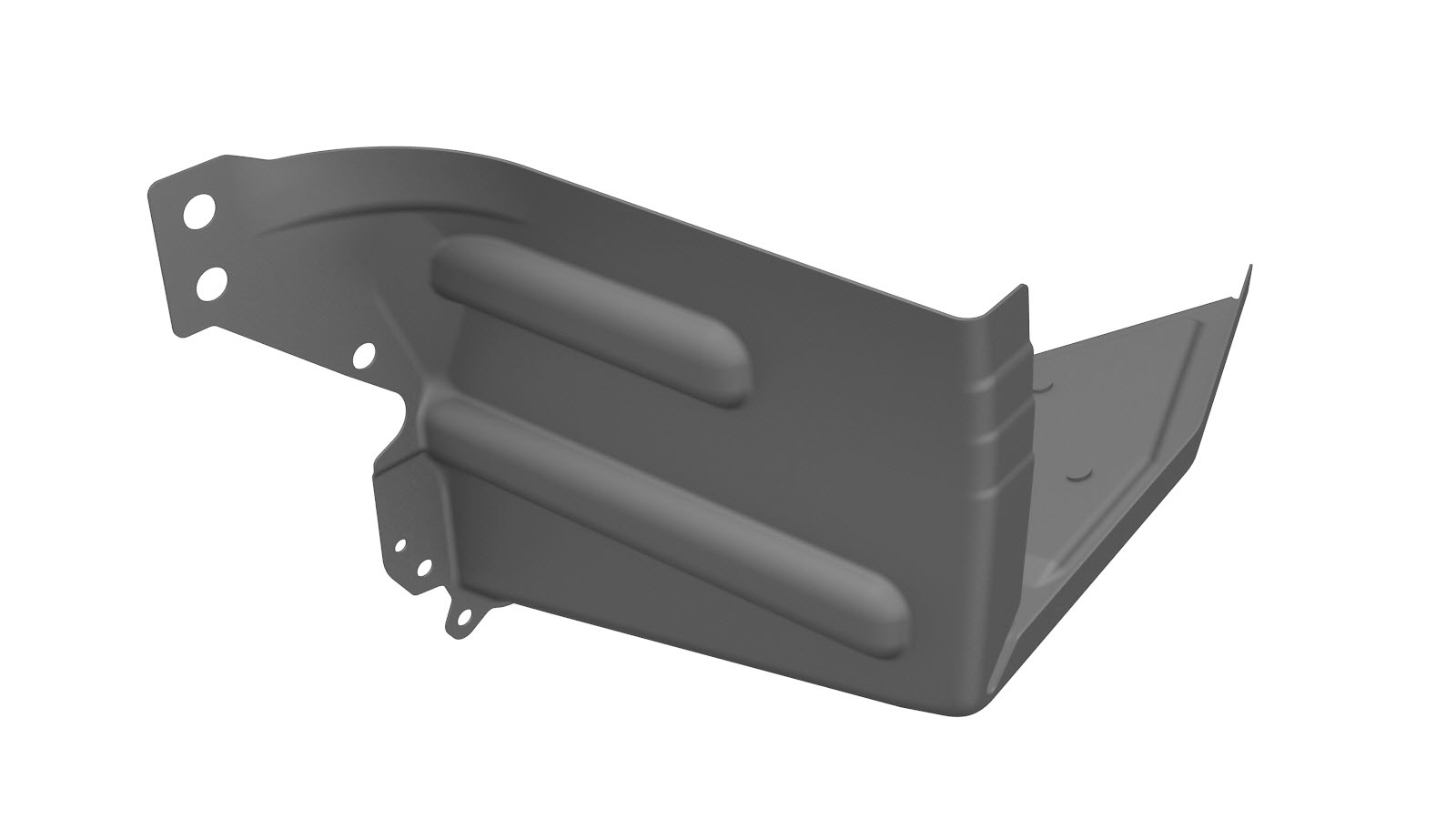

1 ASSY- EXTENSION - RR TRUNK FLOOR PNL(후면 트렁크 플로어 익스텐션)
10 구조용 벌브 리벳, 6.5mm
1 리벳, 4.8mm
2 구조용 리벳, 6.5mm 짧은 길이
9 플로우 폼 리벳 S08
3 볼트 Tesla 부품 번호 토크 볼트 1621820-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. .
  2. 다음을 탈거합니다. .
  3. 다음을 탈거합니다. .
  4. 다음을 탈거합니다. .
  5. 다음을 탈거합니다. .
  6. 다음을 탈거합니다. .
  7. 다음을 탈거합니다. .
  8. 다음을 탈거합니다. .

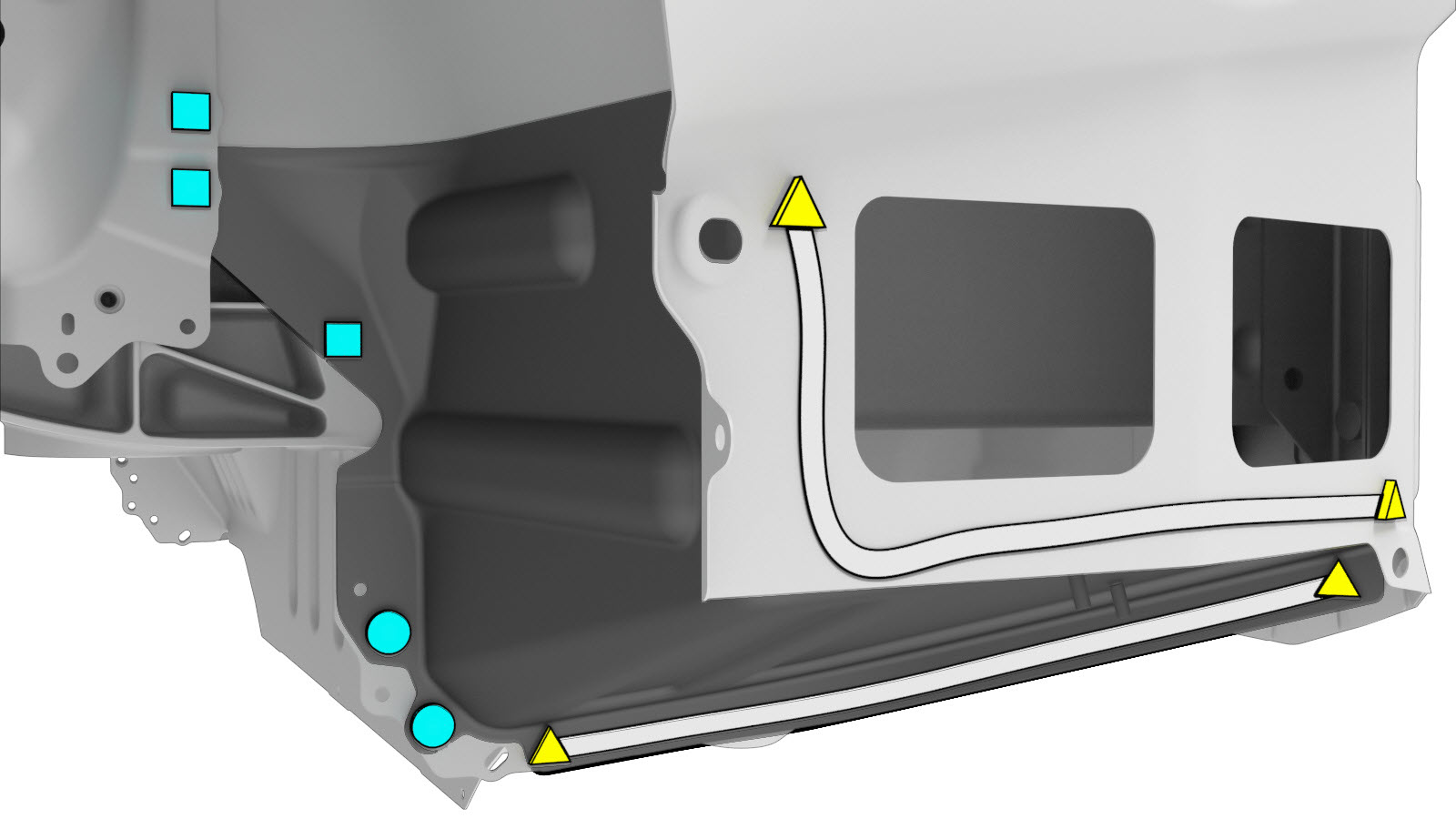

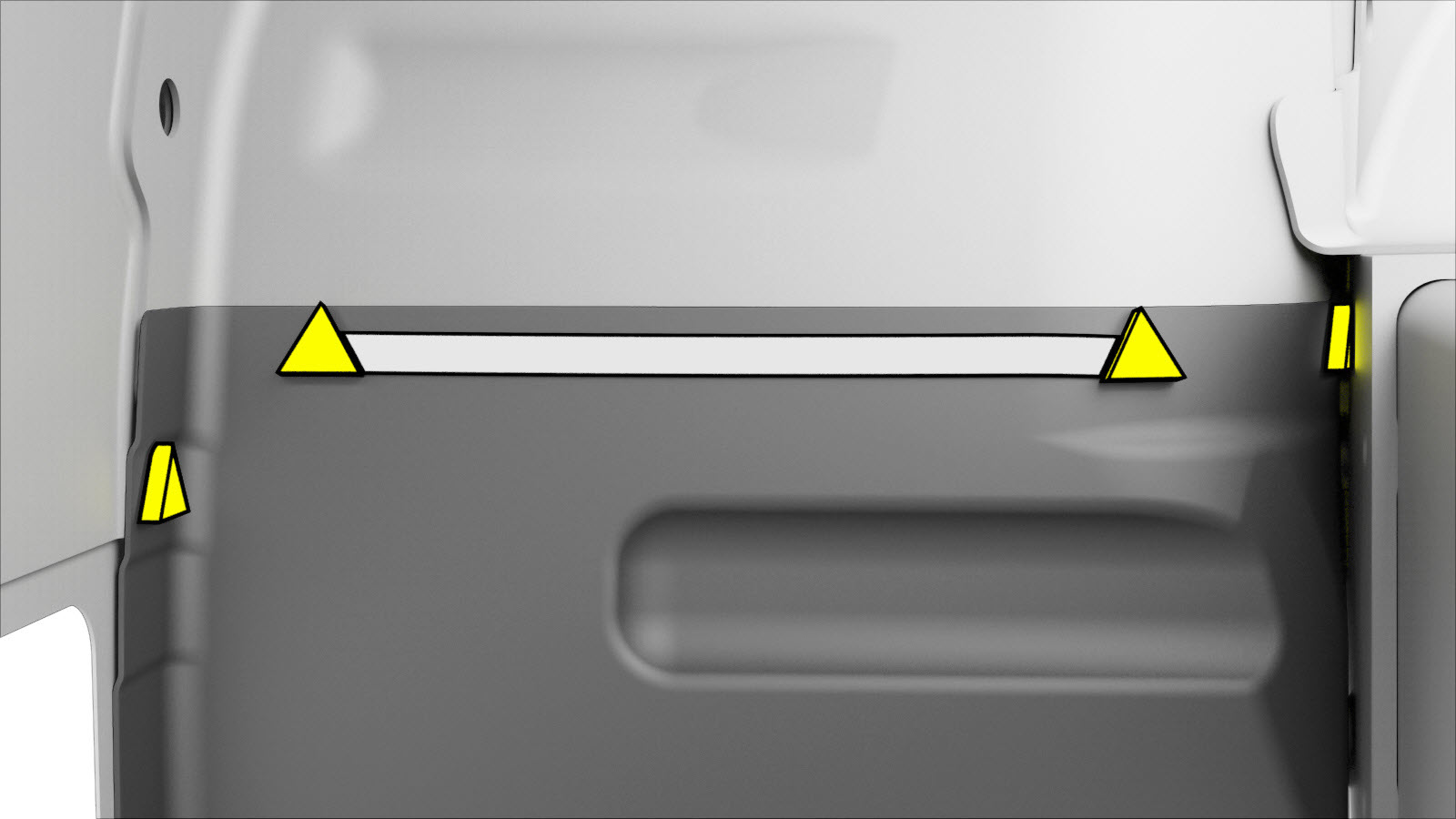

  9. 기존 구성품을 탈거합니다.

    또는 공장 출고 스폿 용접

    또는 공장 출고 구조용 리벳

    또는 볼트

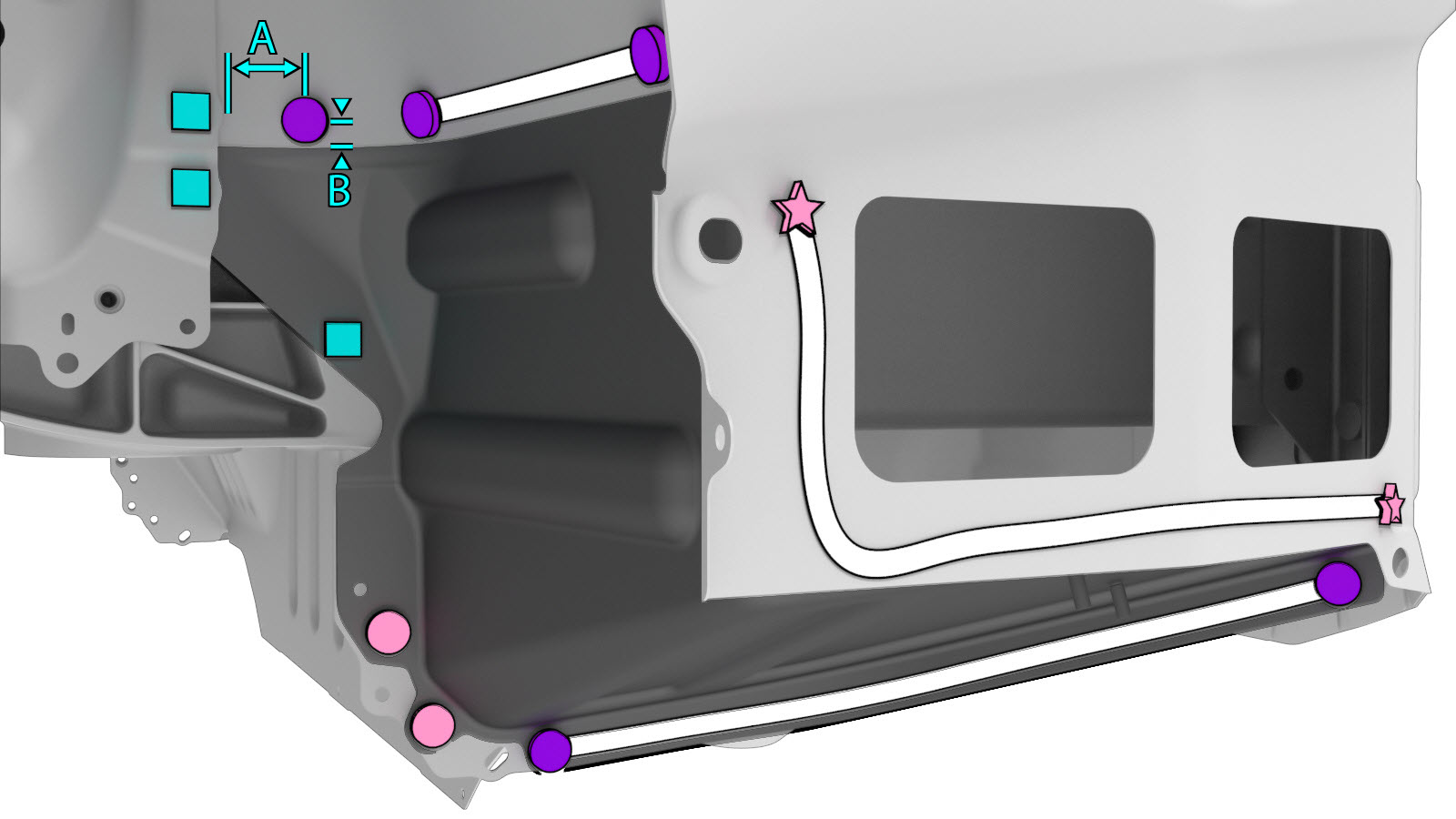

  10. 장착을 준비합니다.
    또는 구조용 벌브 리벳, 6.5mm
    • A = 35mm.
    • B = 11mm.

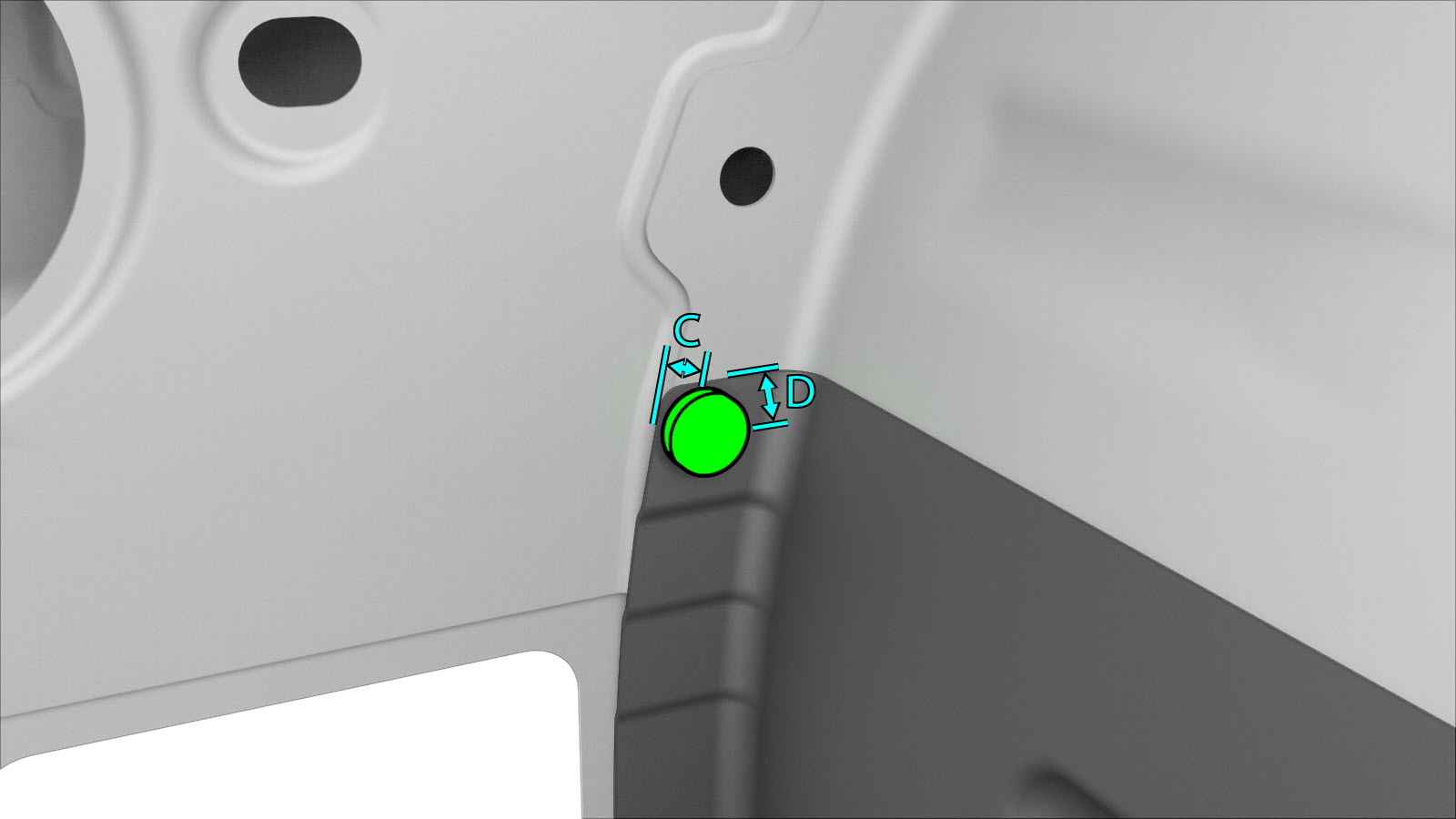

    또는 리벳, 4.8mm
    • C = 10mm.
    • D = 10mm.

    또는 구조용 리벳, 6.5mm 짧은 길이

    또는 플로우 폼 리벳, S08

    또는 볼트

  11. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  12. 새 구성품을 장착합니다.
    볼트를 24 Nm 규격 토크로 조입니다.
  13. 필요한 수리 후 작업을 수행합니다.
  14. 다음을 장착합니다. .
  15. 다음을 장착합니다. .
  16. 다음을 장착합니다. .
  17. 다음을 장착합니다. .
  18. 다음을 장착합니다. .
  19. 다음을 장착합니다. .
  20. 다음을 장착합니다. .
  21. 다음을 장착합니다. .
