후면 멤버 레일 어셈블리
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

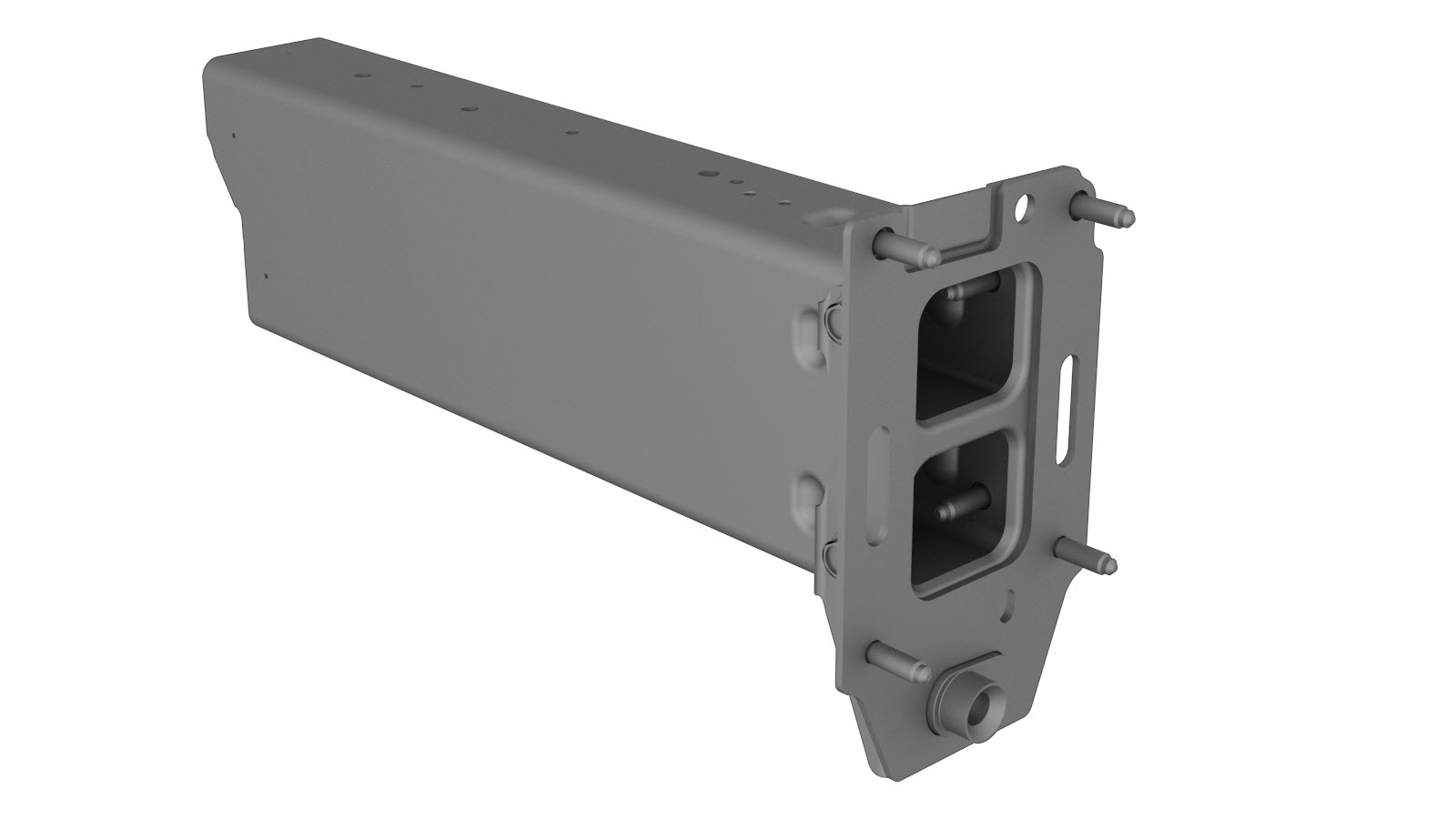

| 1 | ASSY-MEMBER-RECT RAIL EXTRUSION RR - LH(후면 멤버 레일 - LH) |
|

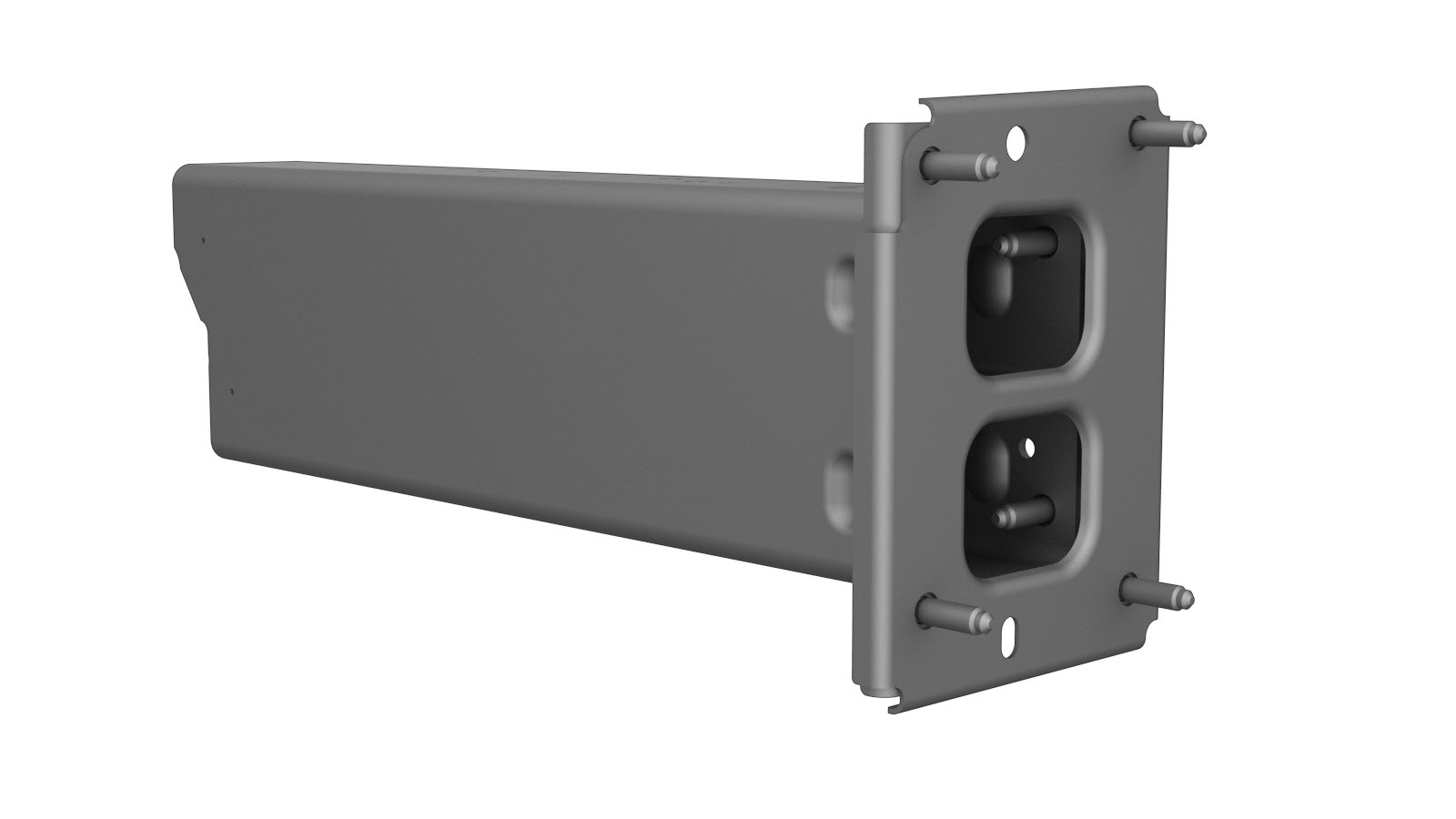

| 1 | ASSY-MEMBER-RECT RAIL EXTRUSION RR, RH(후면 멤버 레일 - RH) |
|
| 5 |
|
Tesla 부품 번호 1022448-00-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-

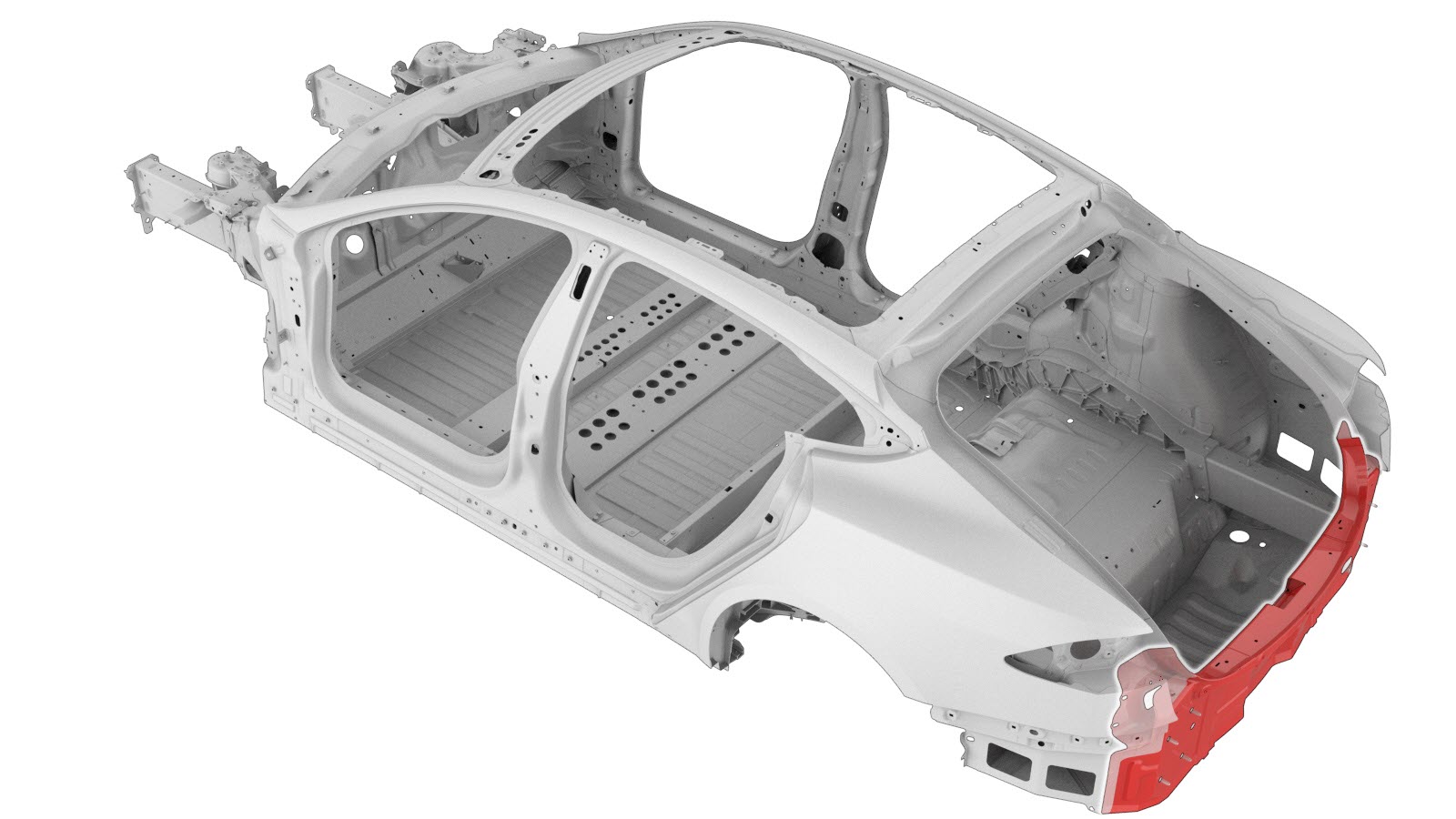

후면 패널 어셈블리(2024년 5월 21일까지 제작된 차량)을(를) 탈거합니다.
-
후면 트렁크 바닥 익스텐션을(를) 탈거합니다.
-

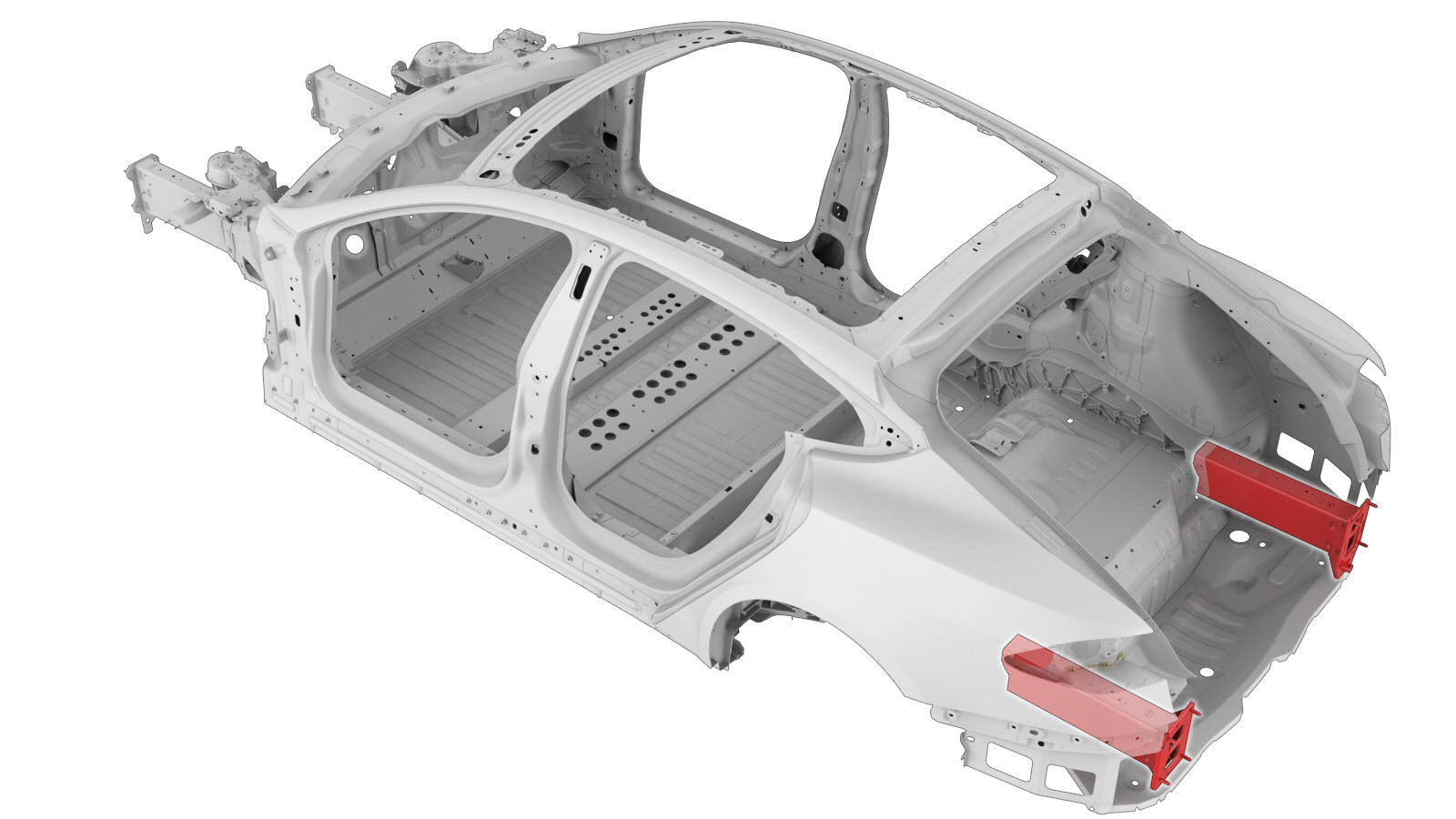

기존 구성품을 탈거합니다.
-
장착을 준비합니다.

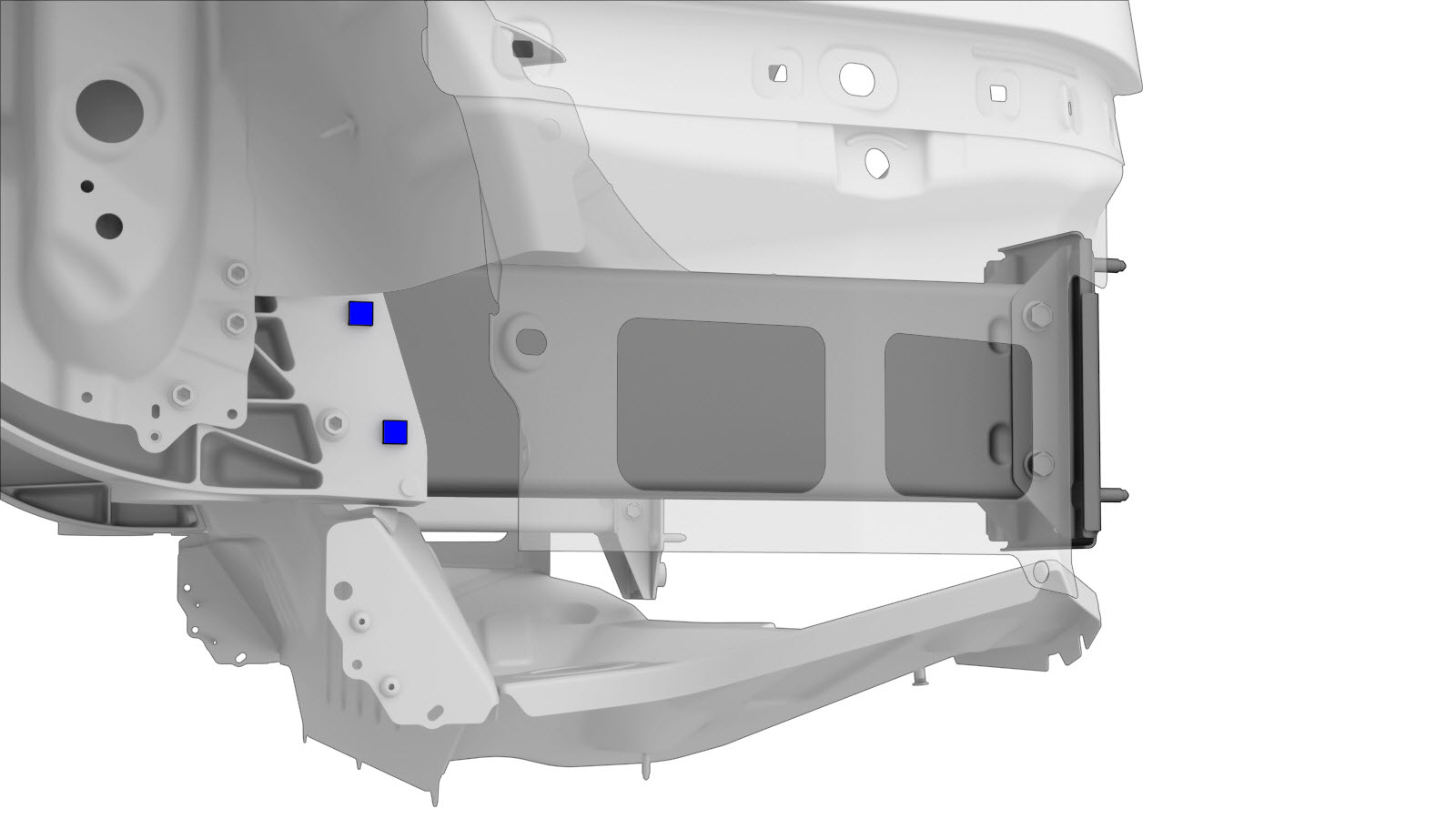

- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-

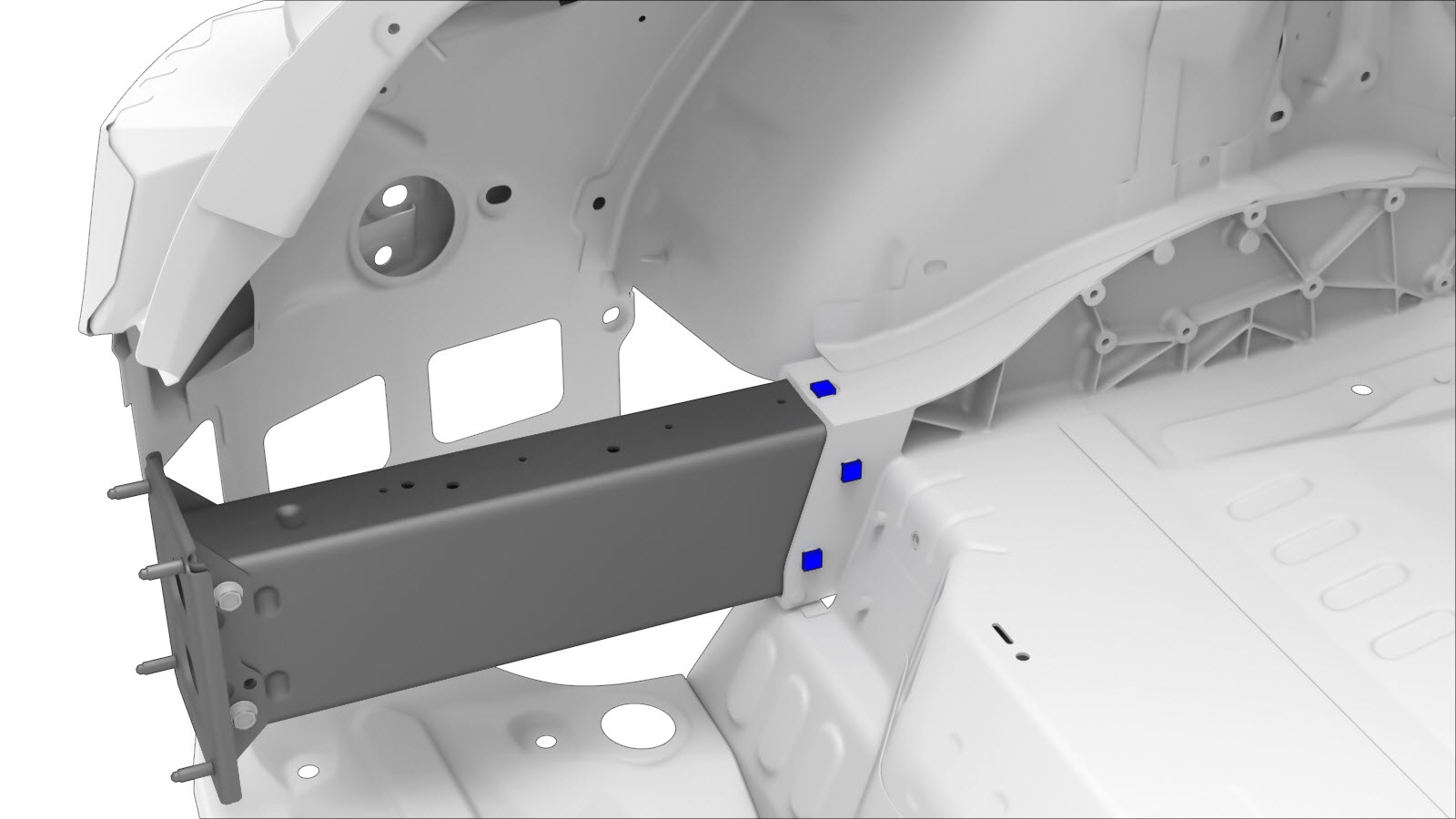

새 구성품을 장착합니다.
볼트를 30Nm 규격 토크로 조입니다.
-
후면 트렁크 바닥 익스텐션을(를) 장착합니다.
-
후면 패널 어셈블리(2024년 5월 21일까지 제작된 차량)을(를) 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
