C필러 보강재
교정 코드:
10101913002
10101913102
메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

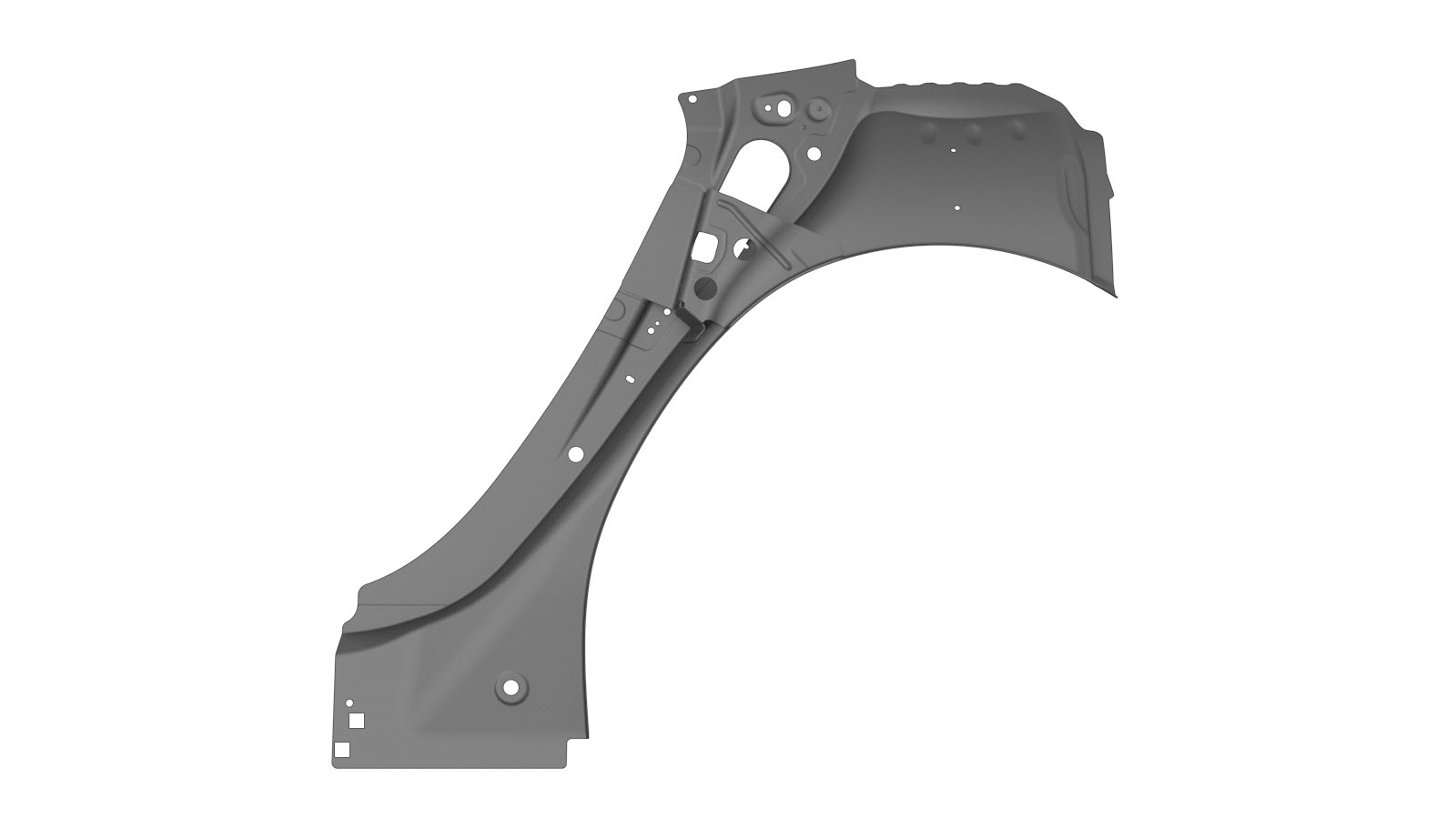

| 1 | ASY REINF C-PILLAR(C필러 보강재) | |
| 6 | 고강도 구조용 리벳, 6.5mm | |
| 32 | 구조용 벌브 리벳, 6.5mm |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
차체 측면 외측(2022년 2월 17일까지 제조된 차량)의 필요한 부분을 탈거하여 교체할 대상 구성품을 노출시킵니다.
-

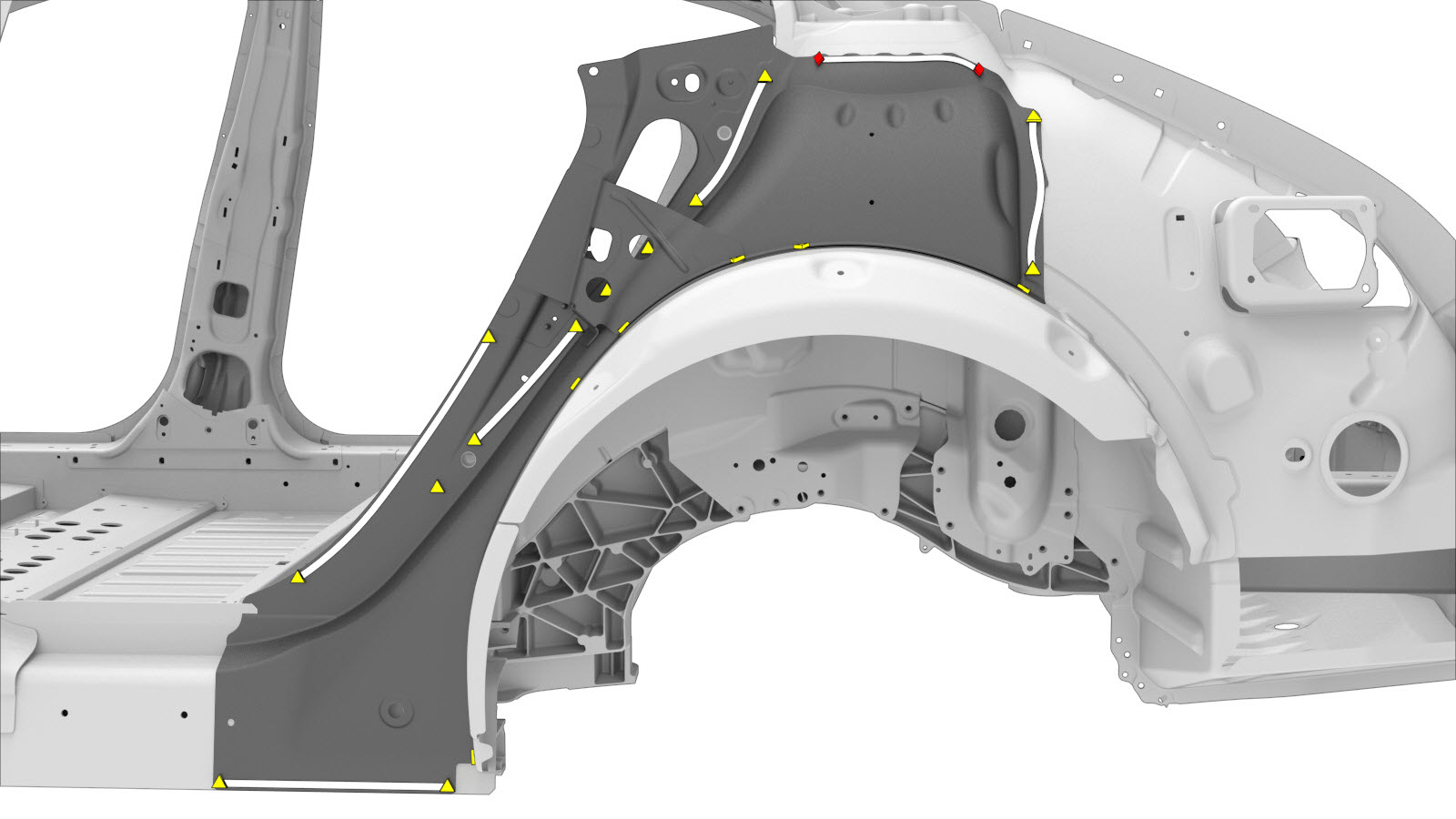

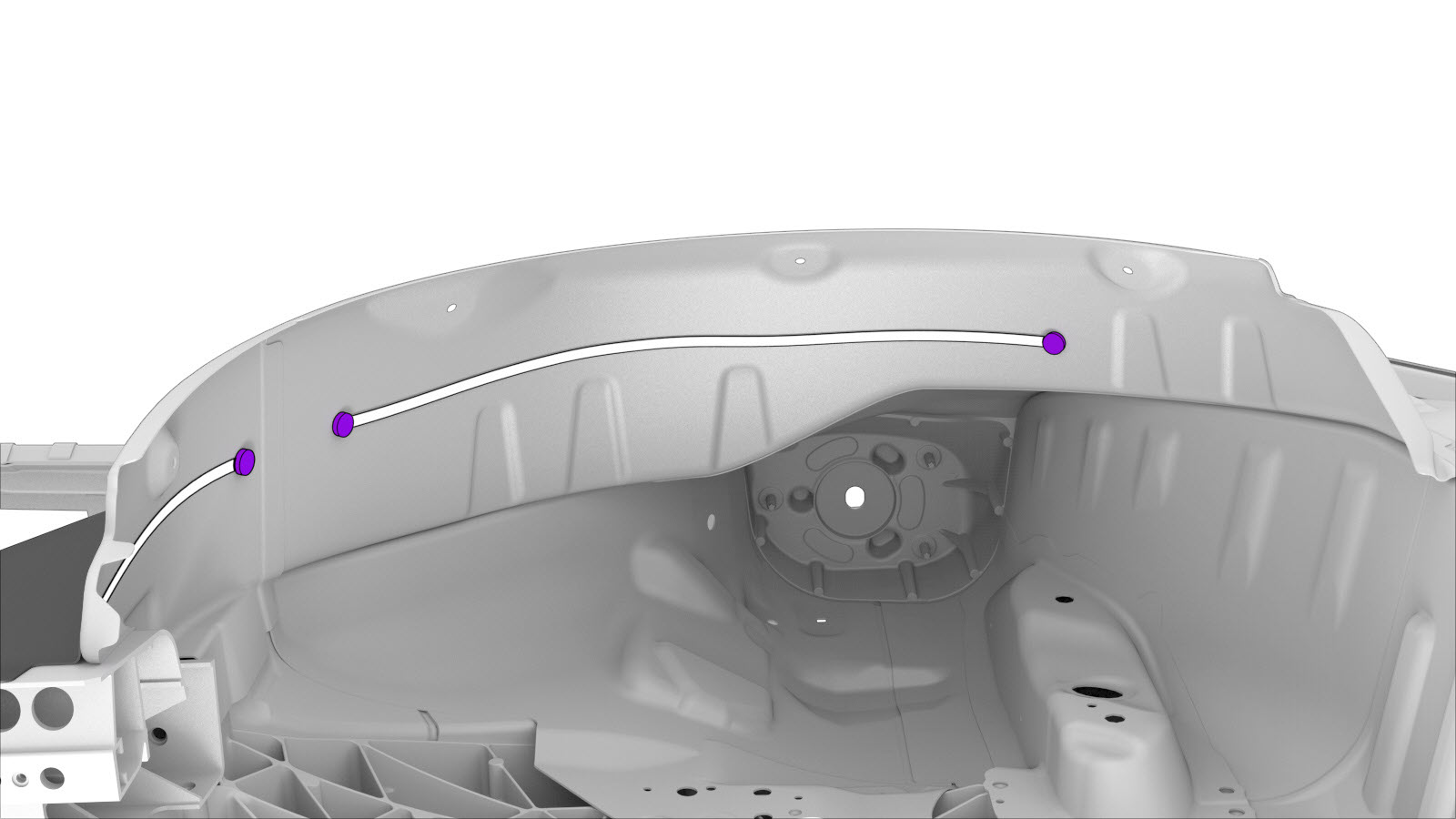

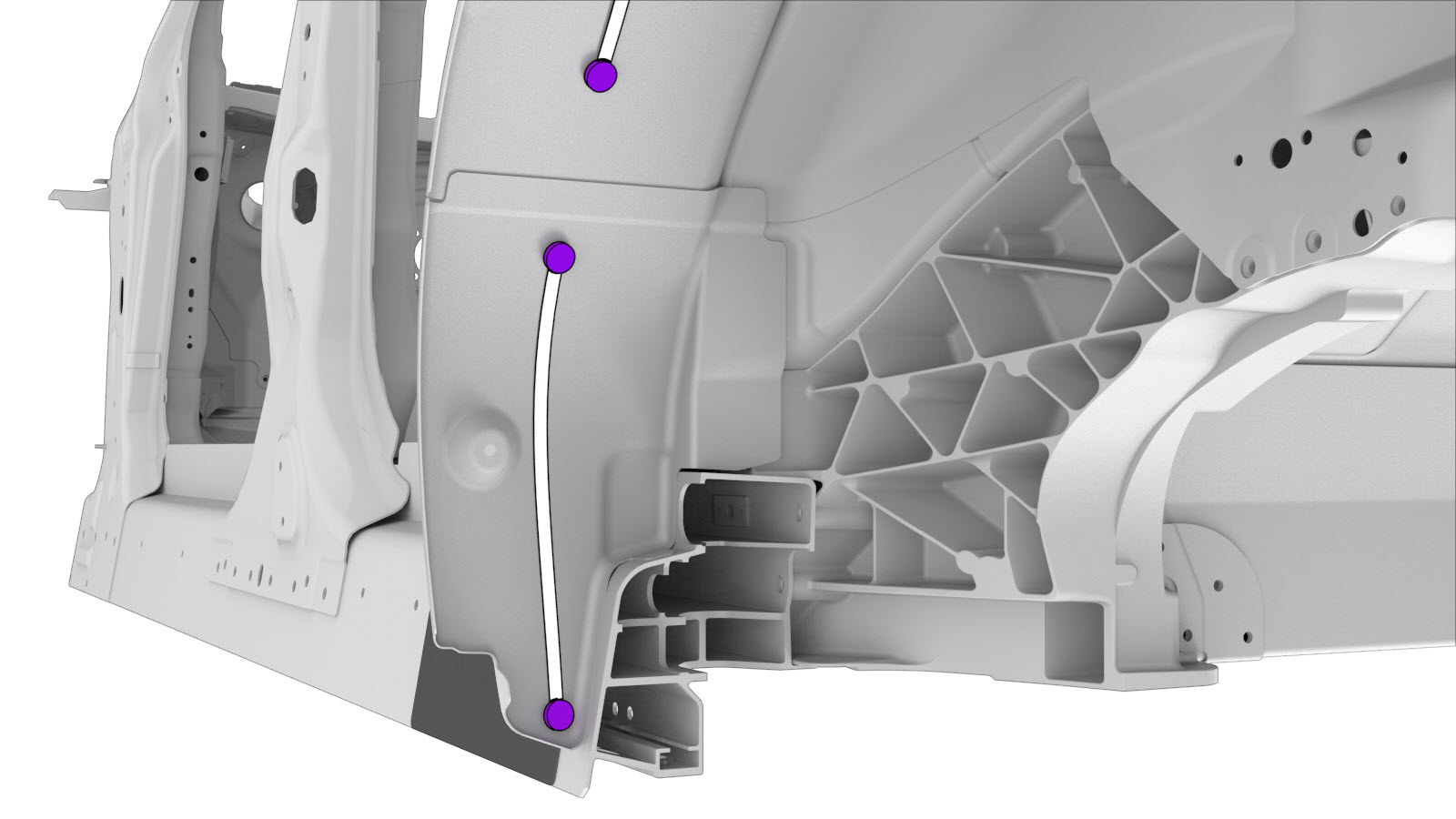

기존 구성품을 탈거합니다.

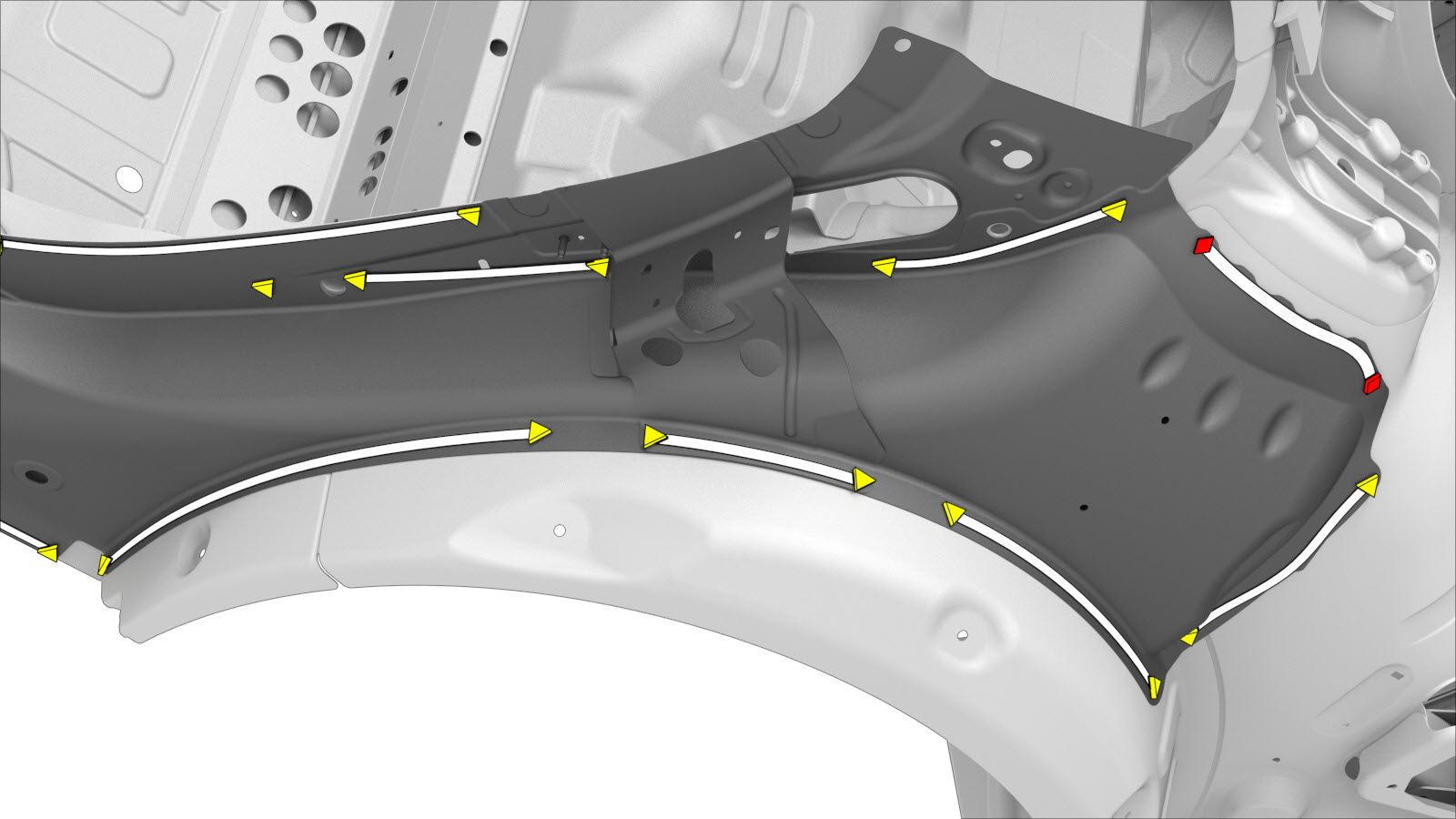

또는 공장 출고 스폿 용접
또는 공장 출고 SPR
-
장착을 준비합니다.

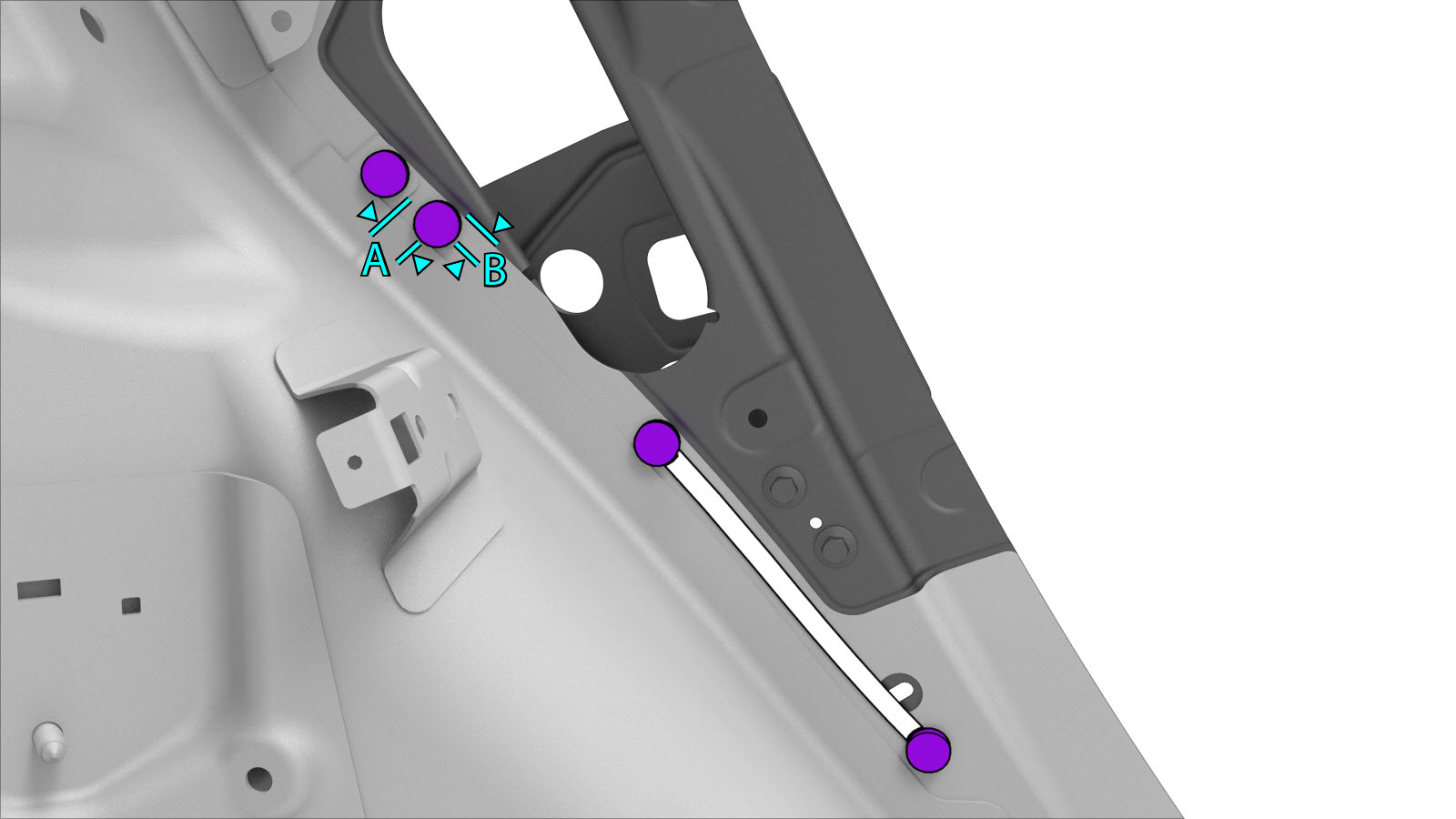

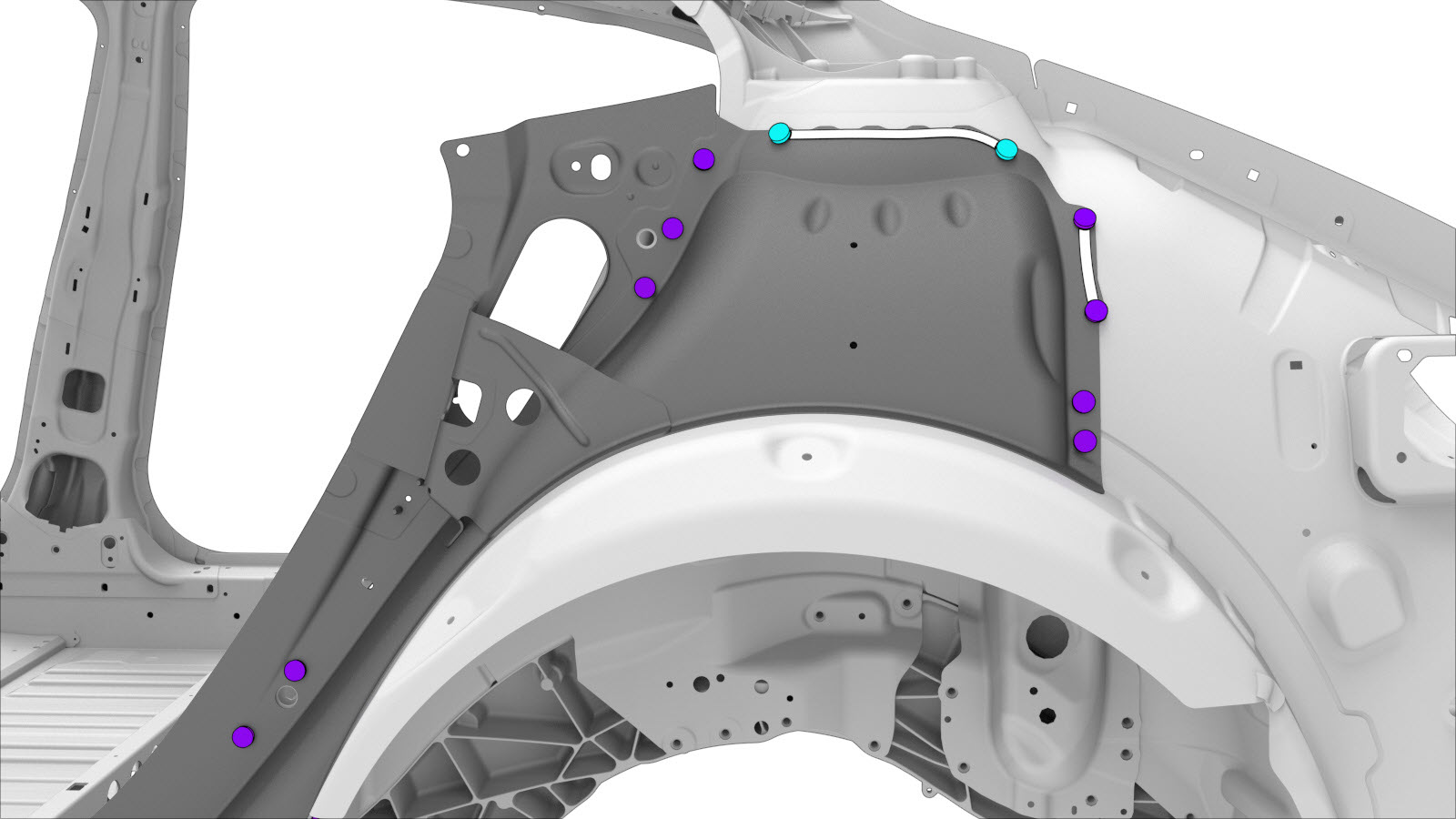

또는 고강도 구조용 리벳, 6.5mm또는 구조용 벌브 리벳, 6.5mm
- A = 16mm.
- B = 9mm.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 새 구성품을 장착합니다.
-
탈거했던 차체 측면 외측(2022년 2월 17일까지 제조된 차량)의 필요한 부분을 장착하여 교체할 구성품을 노출시킵니다.
- 필요한 수리 후 작업을 수행합니다.
