토크 박스 내측
교정 코드:
10101006002
10101005902
바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.
수리 정보
- 이 부품의 손상 정도에 따라 이 부품을 수리할 수 있습니다. 자세한 내용은 주물 토크박스 내측 (전면) 수리 지침을(를) 참조하십시오.
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|
| 1 | TORQUE BOX INNER/MOTOR MOUNT(토크 박스 내측) | |
|
LH 구성품: 12 RH 구성품: 14 |
볼트, 별 모양 헤드 , T2000,M8x1.25-28,PF,[88],G1009 | Tesla 부품 번호 1621839-00-B |
| 6 | 볼트, 별 모양 헤드 , BLT,BFLG,TRX,M8X27.0[10.9]-M-NP-08 | Tesla 부품 번호 1022448-00-A |
| 1 | 볼트 BOLT,HH,M8-1.25x27,[109],G0110,M | Tesla 부품 번호 1621820-00-A |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-

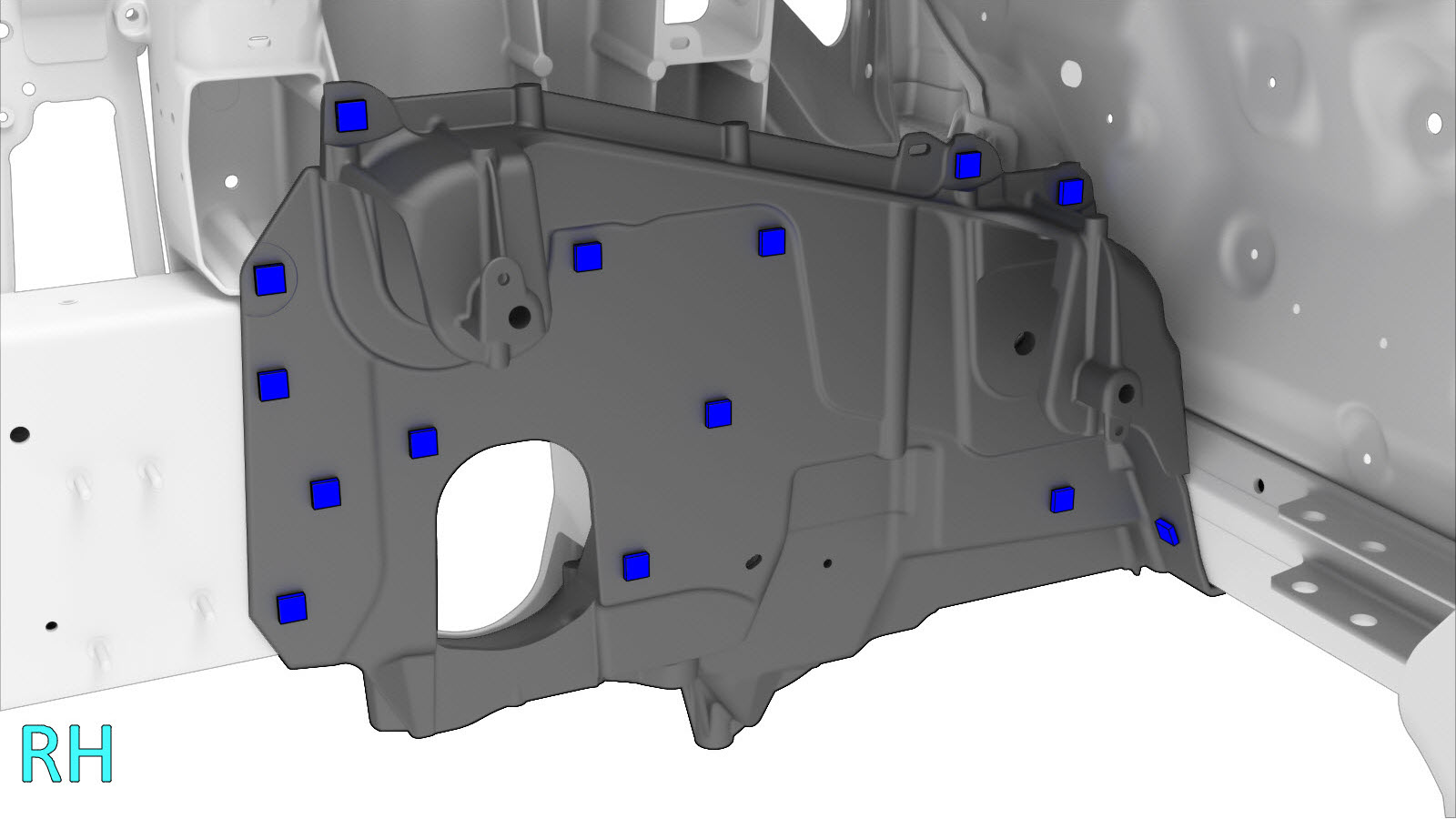

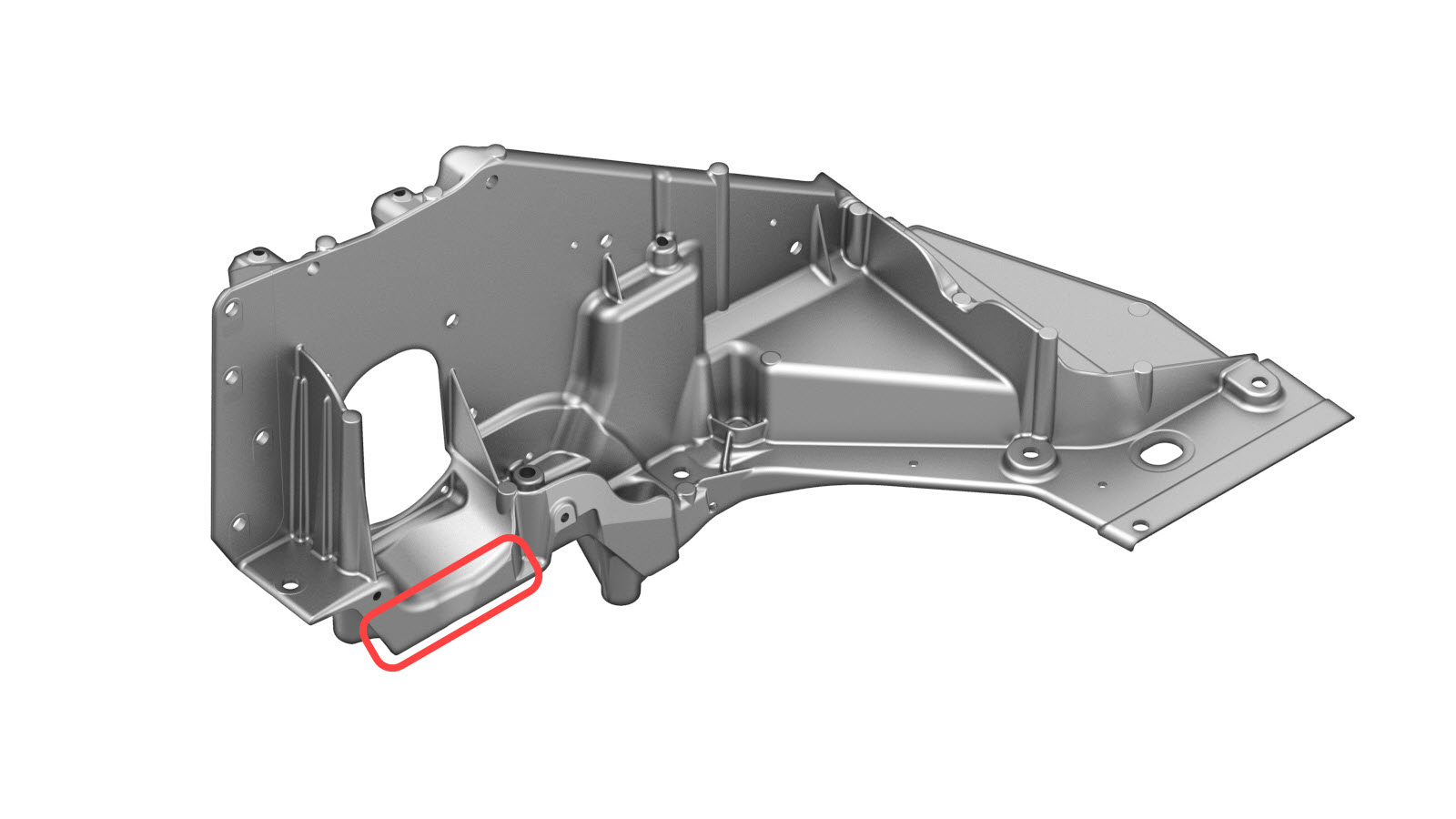

원래 실 구성품의 표시된 부분을 탈거합니다.
-

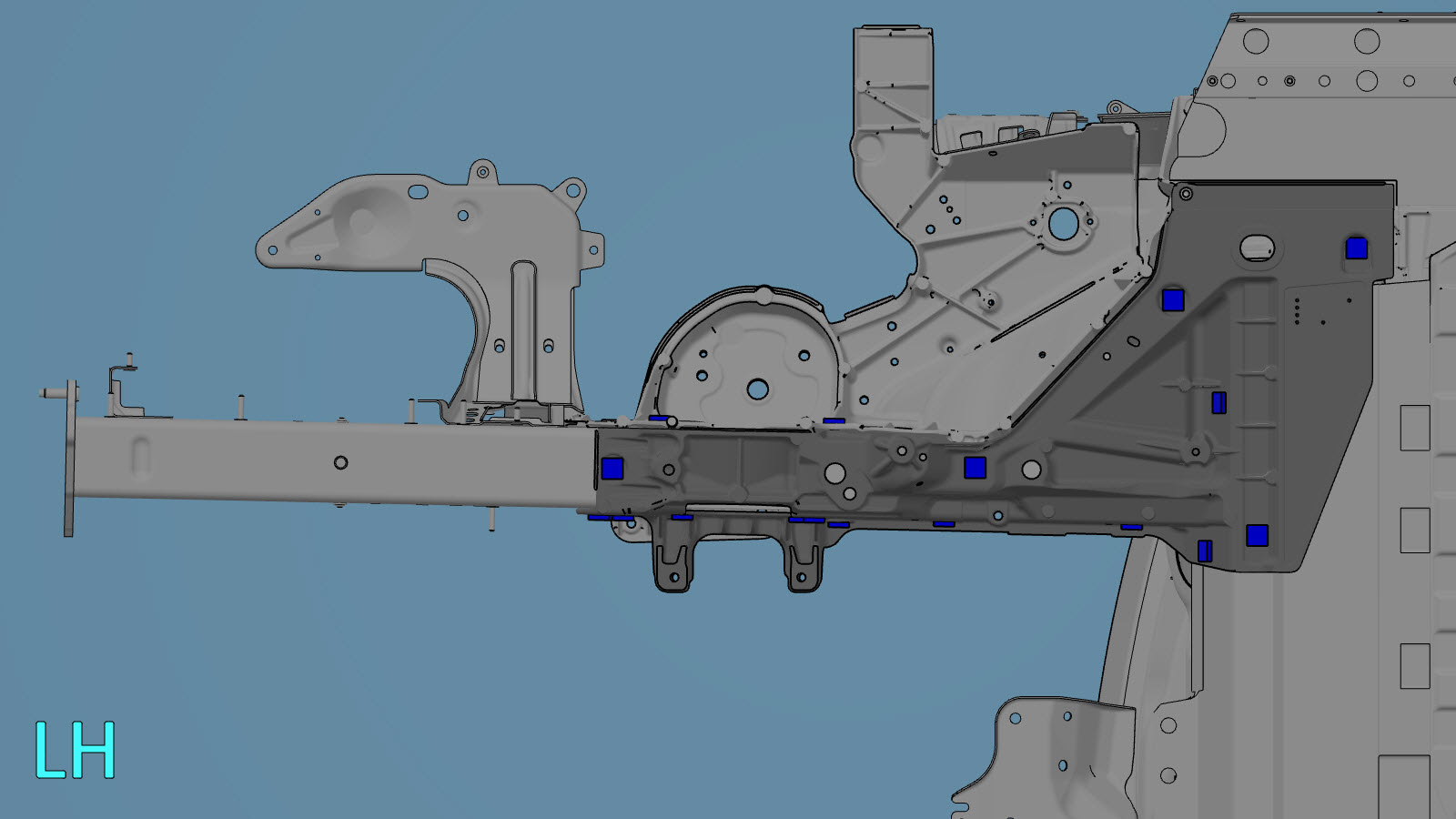

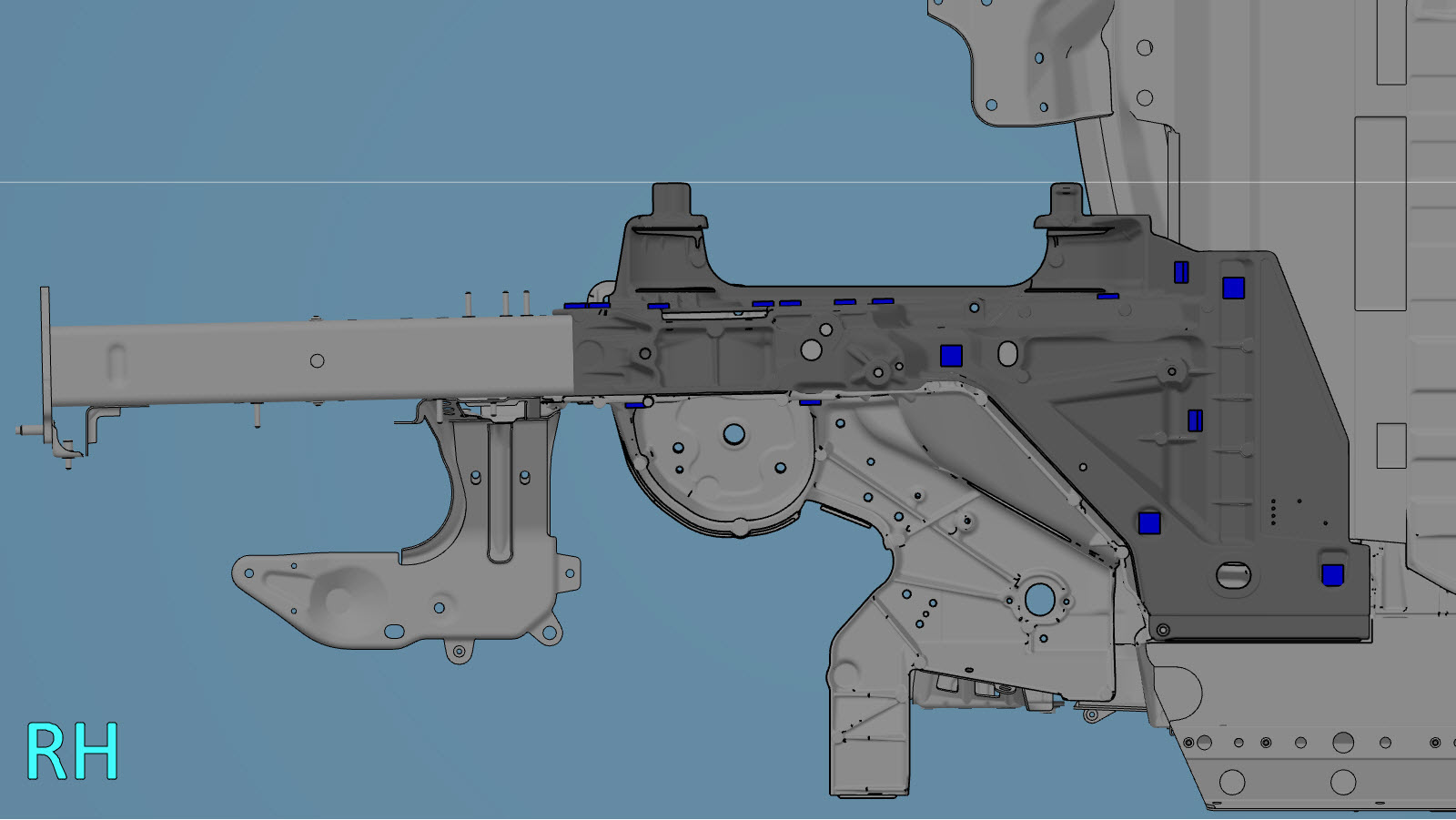

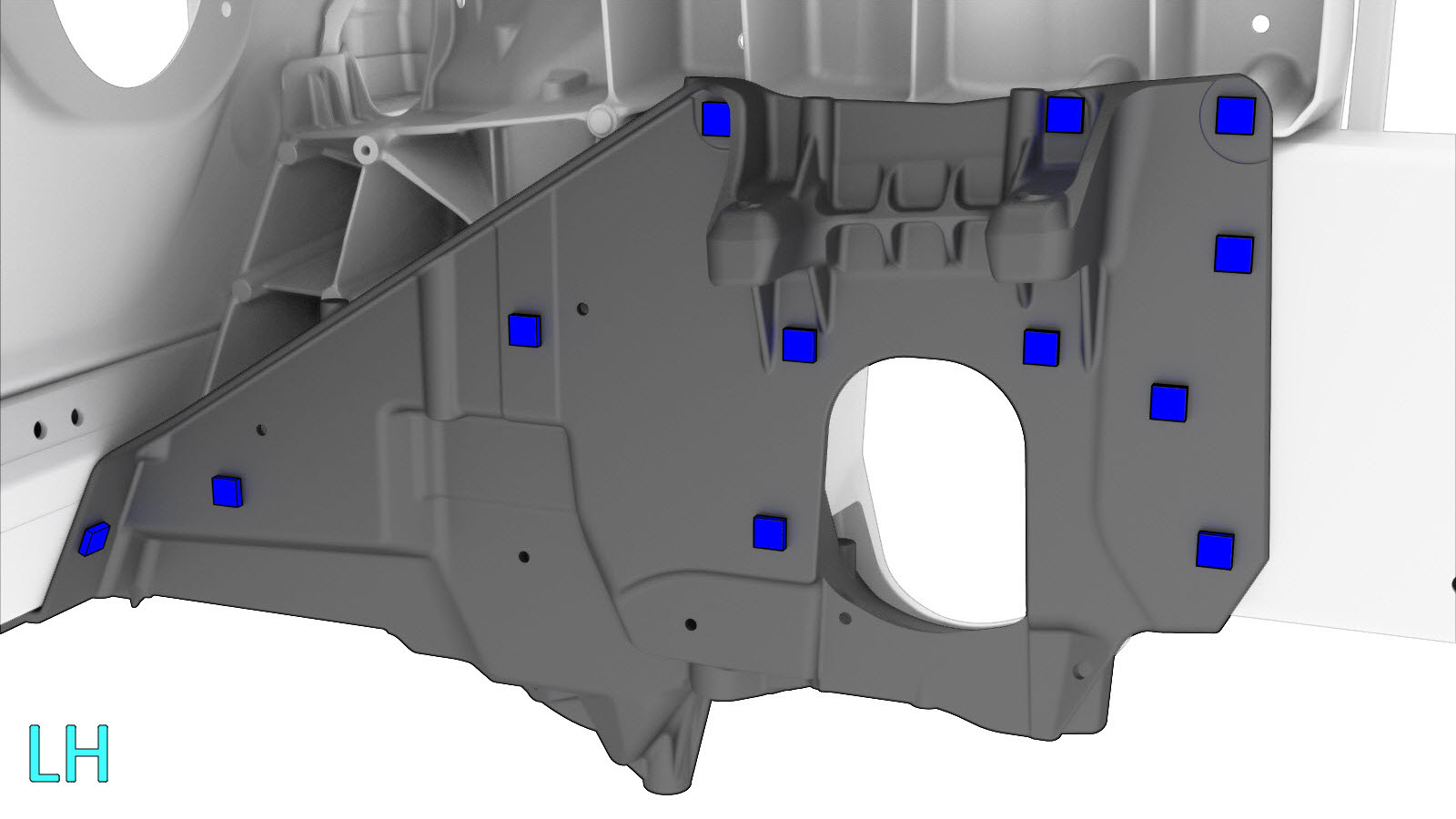

기존 구성품을 탈거합니다.
또는 볼트, 별 모양 헤드
-

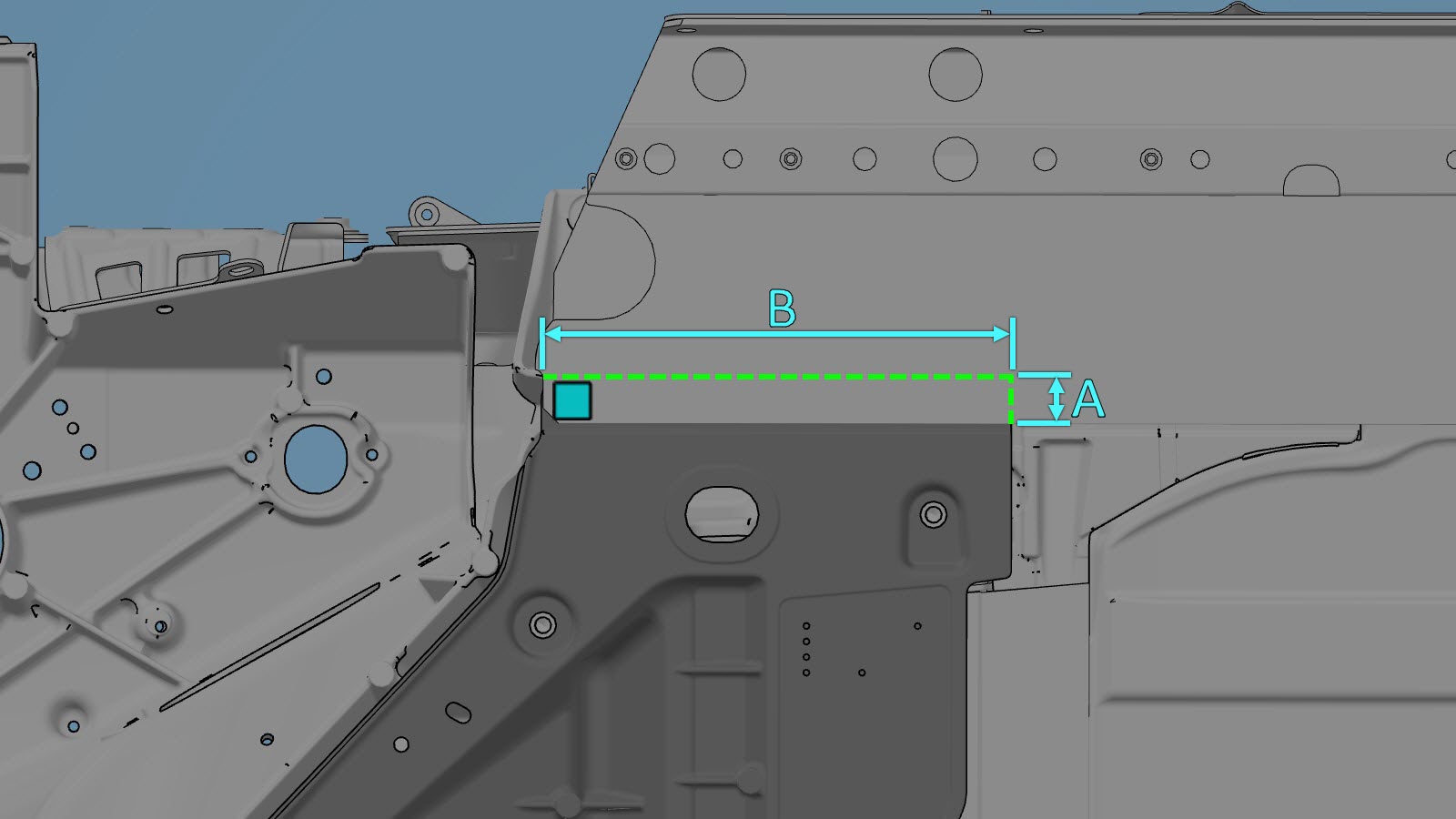

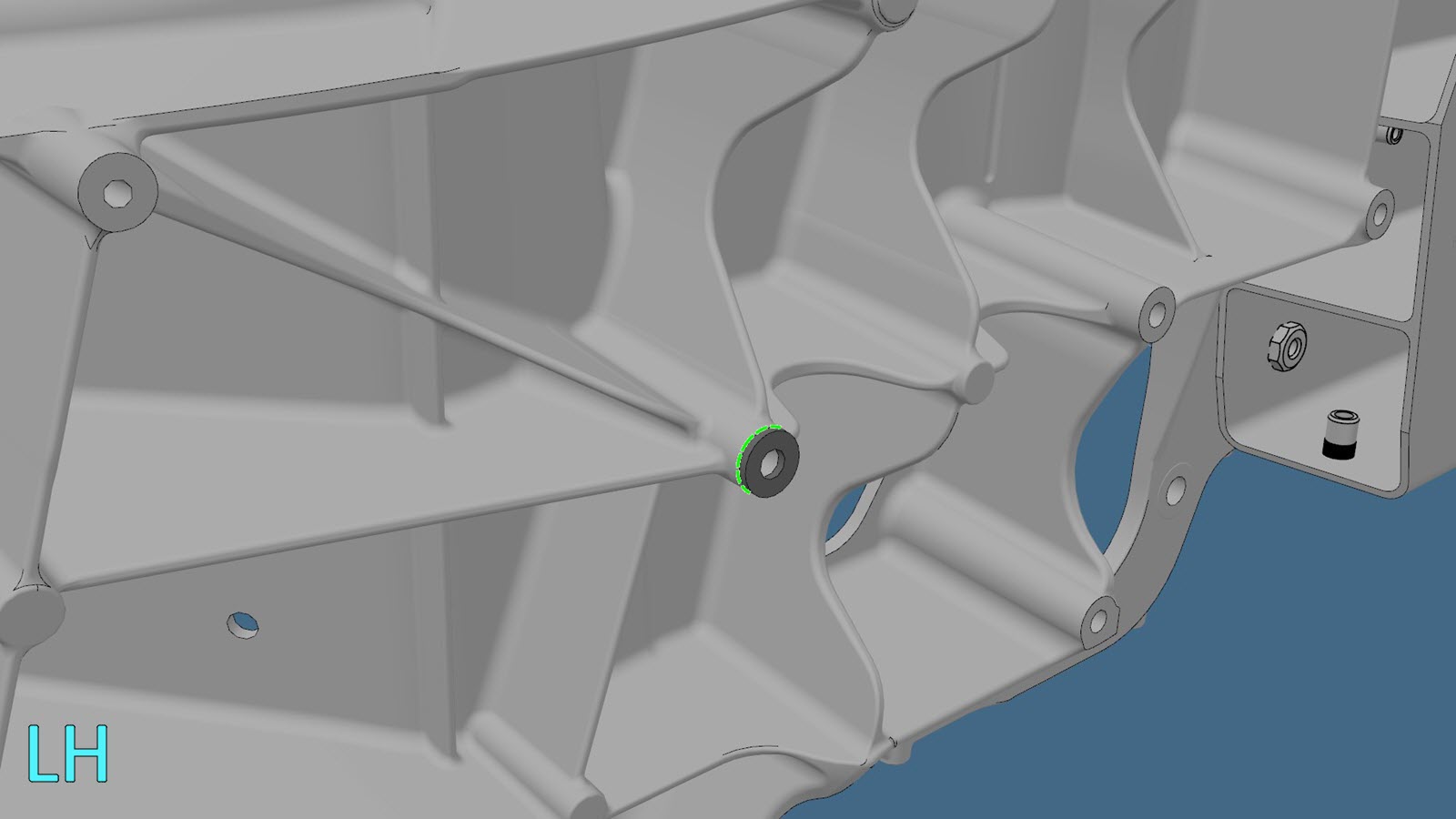

쇼크 타워가 더 이상 새 토크 박스에 닿지 않도록 하기 위해 표시된 표면에서 2mm의 재료를 제거합니다.

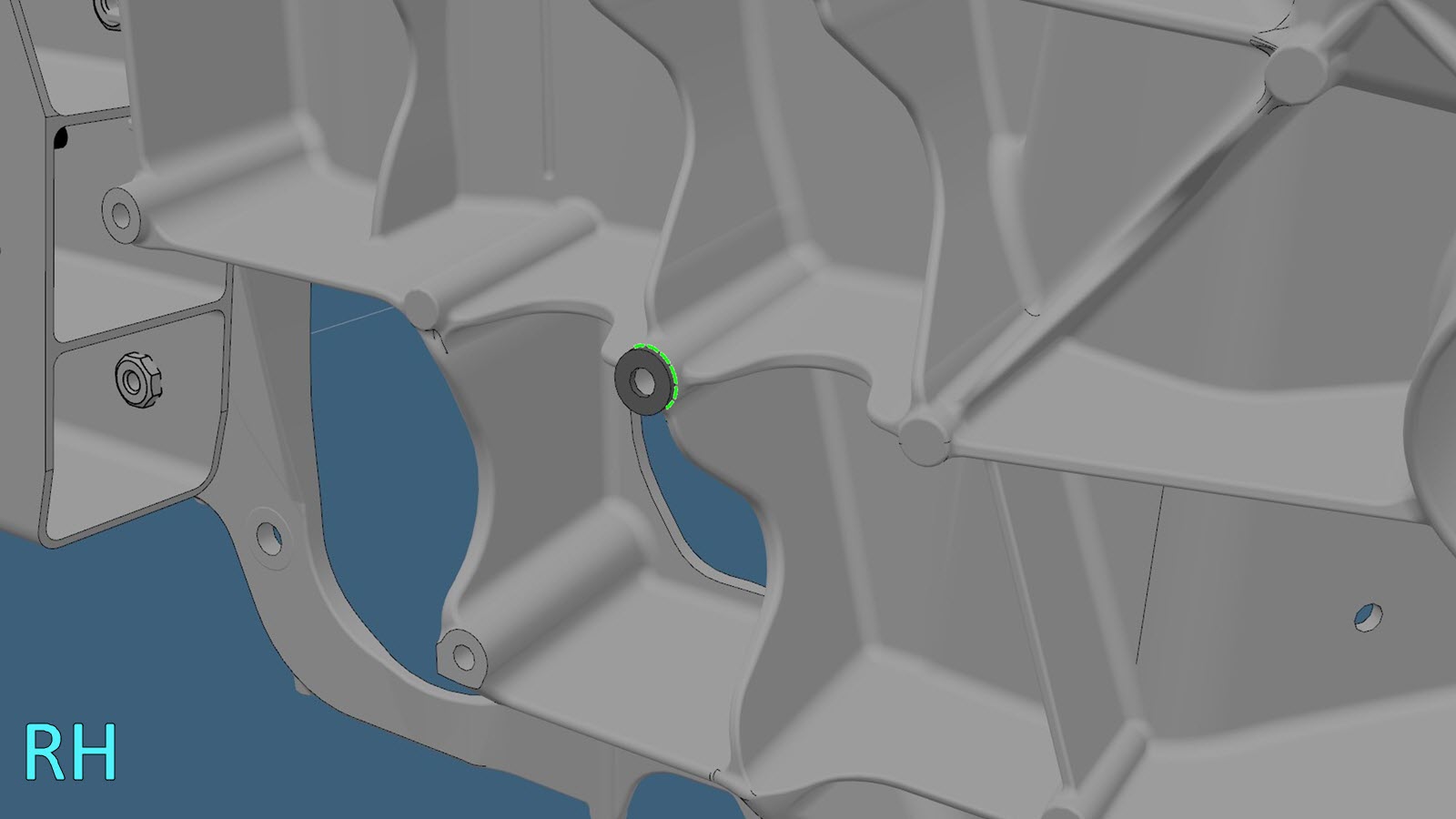

참고차량에 해당 위치에 기존에 패스너가 있었다면 교체하지 않습니다.
-
장착을 준비합니다.
참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
또는 볼트, 별 모양 헤드
또는 볼트
참고앞서 탈거한 실의 부분(빨간색으로 표시됨)을 장착합니다. 절단된 실 부분과 토크 박스 내측의 접합면에 구조용 접착제를 도포합니다. -

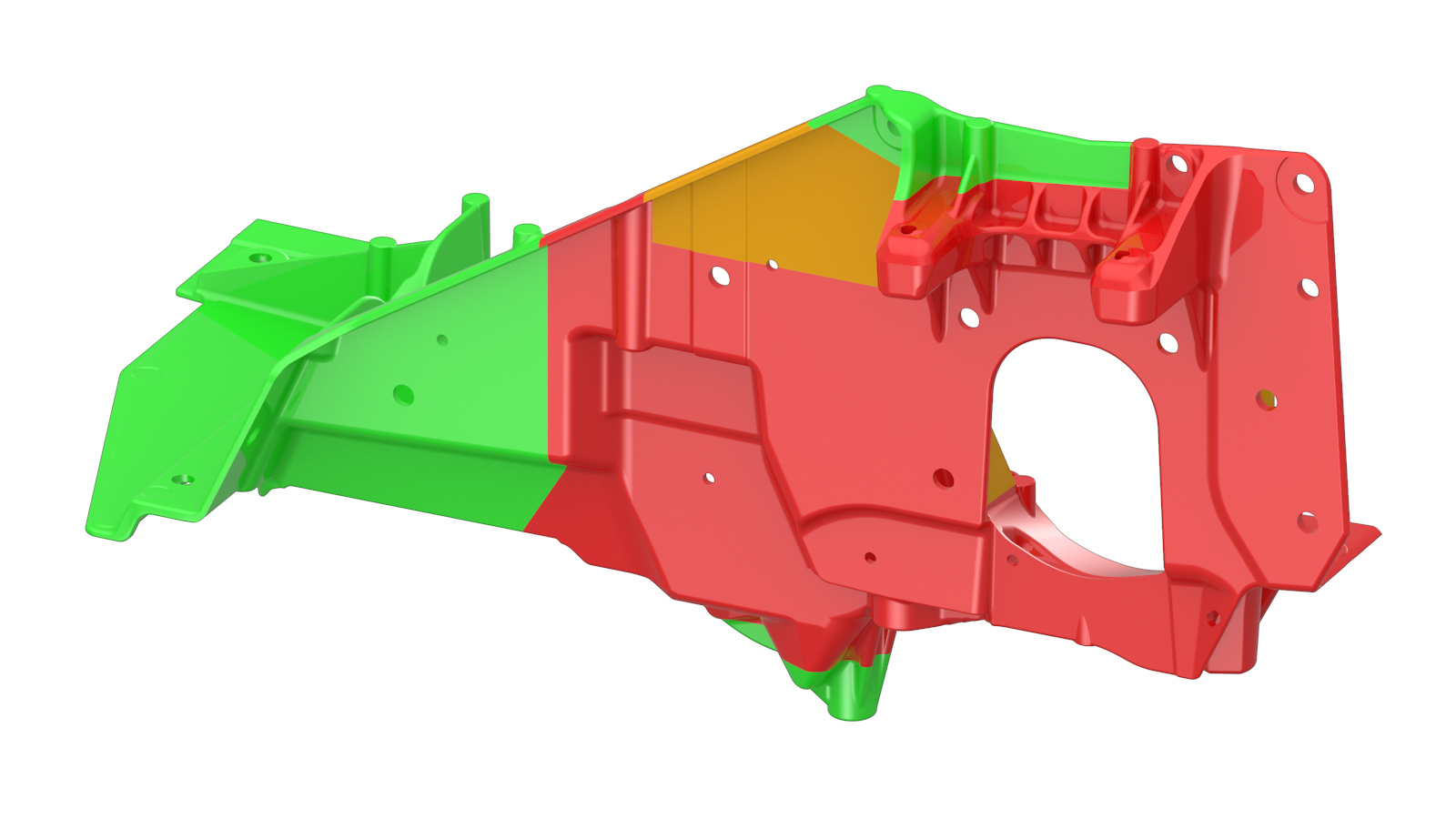

차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
참고표시된 영역에 해당 구성품 또는 차량에 구조용 접착제를 도포하지 마십시오.
-

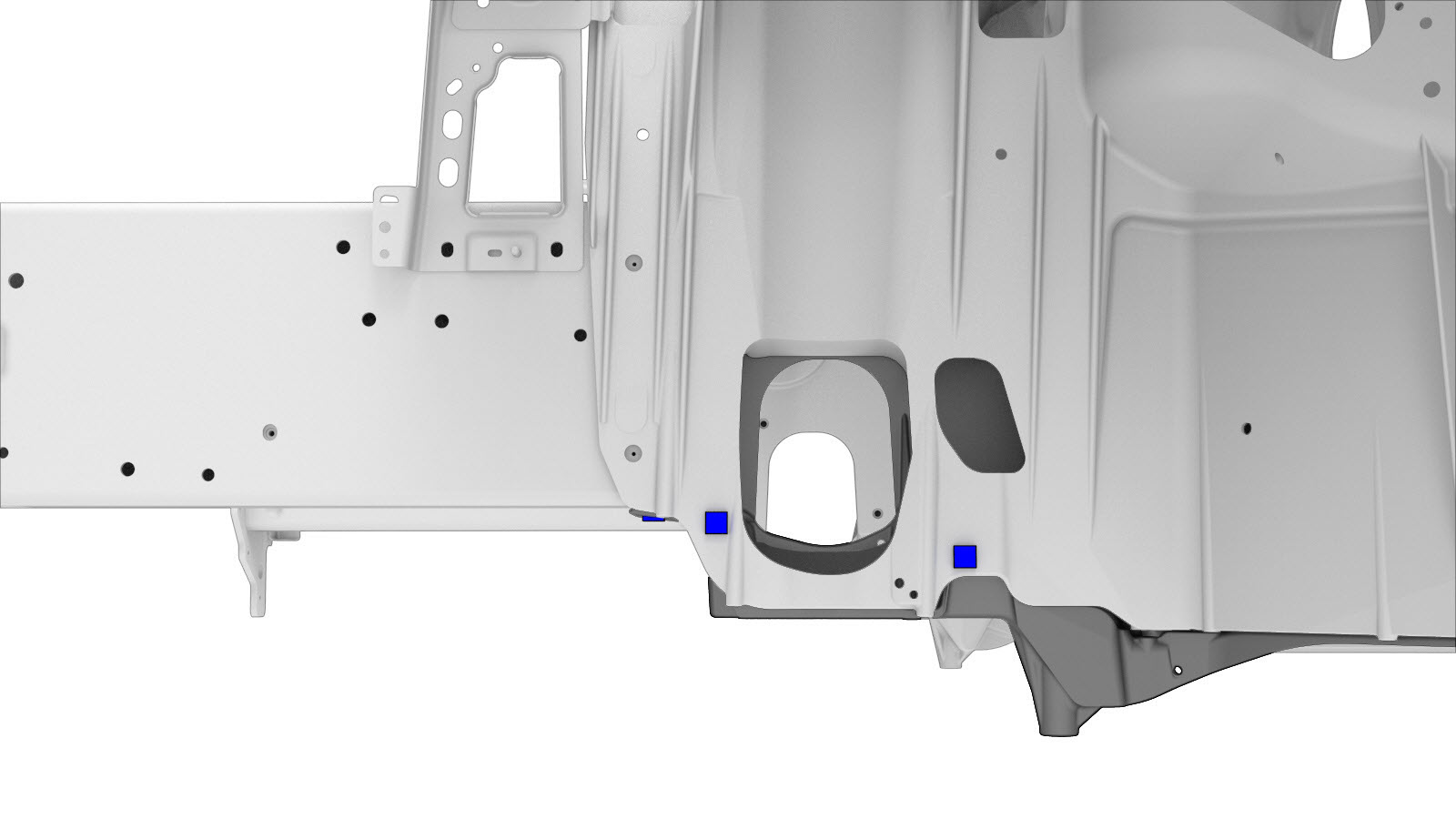

새 구성품을 장착합니다.
볼트를 30 Nm 규격 토크로 조입니다.참고다시 장착한 실 부분과 토크 박스 내측 사이에 남은 틈새를 구조용 접착제로 채웁니다.
- 필요한 수리 후 작업을 수행합니다.
