힌지 필러 어셈블리

부품 목록

수량 설명 이미지/비고
1. 전체 어셈블리 교체를 수행하는 경우, 2. 한 부분을 교체하는 경우 PNL, PANEL-HINGE PILLAR(힌지 필러)
2 고강도 구조용 리벳, 6.5mm
5 플로우 폼 리벳 S38
2 플로우 폼 리벳 S58
10 플로우 폼 리벳 S48
4 플로우 폼 리벳 S68
1 볼트, BOLT,HF,M6-1.0x21[88],G1009[B],MAT Tesla 부품 번호 1139785-00-A.
2 볼트, T2000,M8x1.25-28,CF,[88],G1009 Tesla 부품 번호 1621839-00-B.
3 볼트, BOLT,HH,M8-1.25x27,[109],G0110,M Tesla 부품 번호 1621820-00-A.
2 볼트, 별 모양 헤드 , BOLT,HF,M6x16,[109],G0109,ADH,MAT Tesla 부품 번호 1137934-00-C.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

힌지 필러 어셈블리 구획 설명

힌지 필러 어셈블리 구획 분할

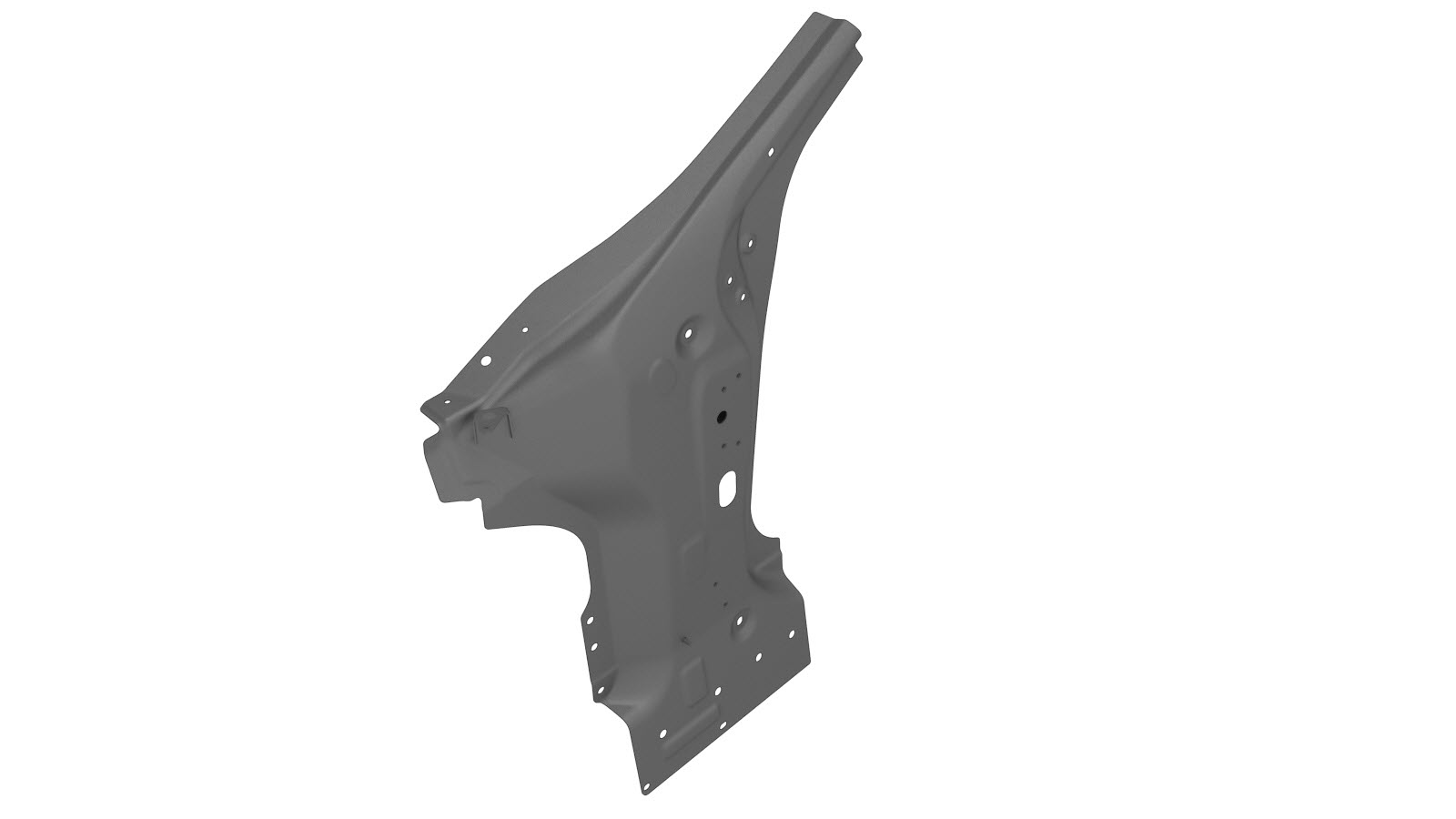

힌지 필러 어셈블리(아래에 표시됨)는 단일 구성품이며 단일 수리로 교체할 수 있습니다.

또는 힌지 필러 어셈블리 전체를 교체하는 대신, 힌지 필러 어셈블리의 상단 또는 하단을 새 힌지 필러 어셈블리 구성품의 일부를 사용하여 교체할 수 있으며, 이때 이 문서에서 설명된 절단 선을 활용합니다.

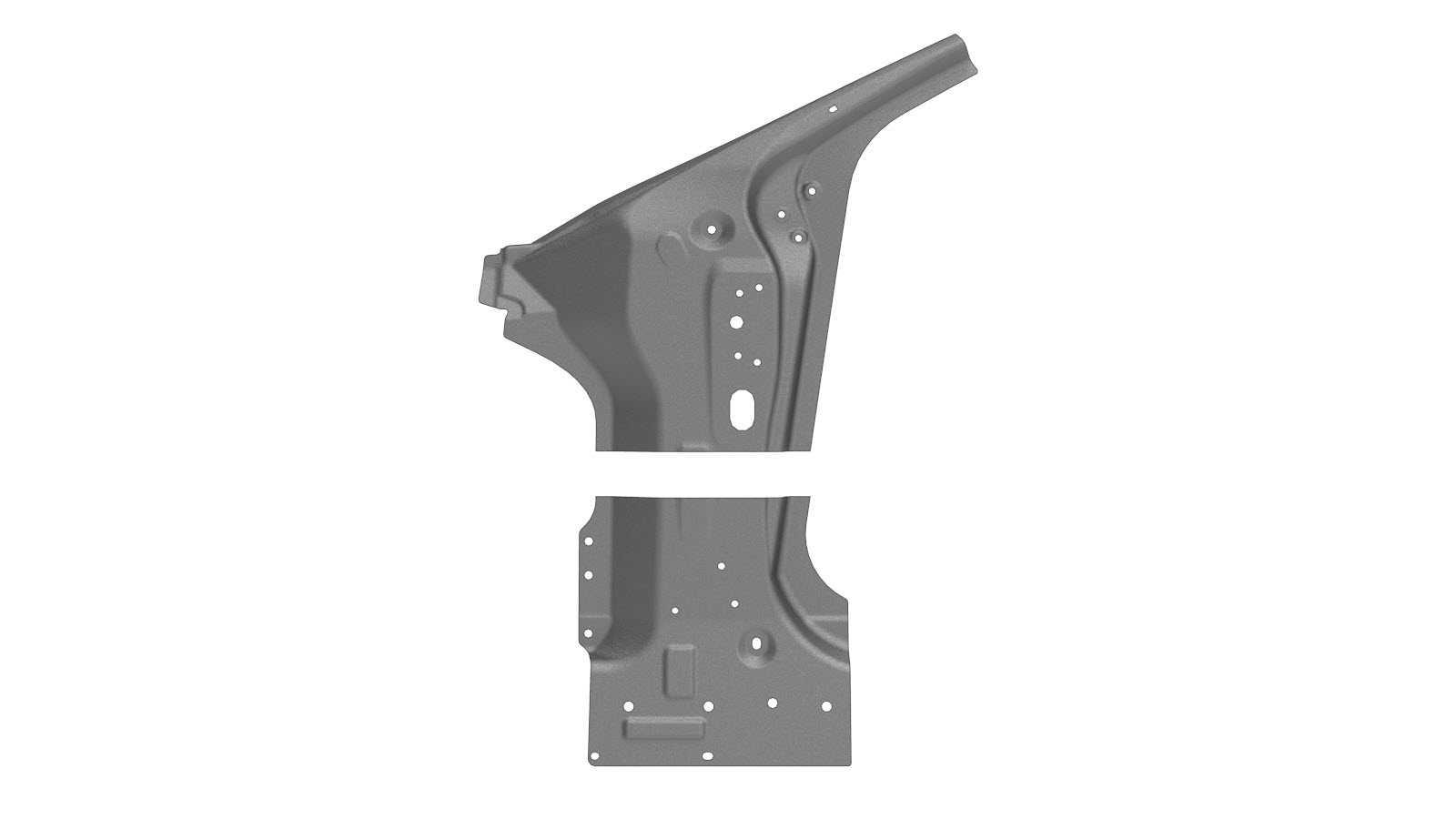

힌지 필러 어셈블리 구획

수리 절차

  1. 차체 측면 외측의 필요한 부분을 탈거하여 교체할 대상 부품을 노출시킵니다.
  2. 힌지 필러 어셈블리의 한 부분을 교체하는 경우: 아래에 표시된 대로 첫 번째 새 힌지 필러 어셈블리를 잘라 새 구성품을 만듭니다.

    절단선

    참조선/참조점

    • A = 121mm
    • B = 91mm

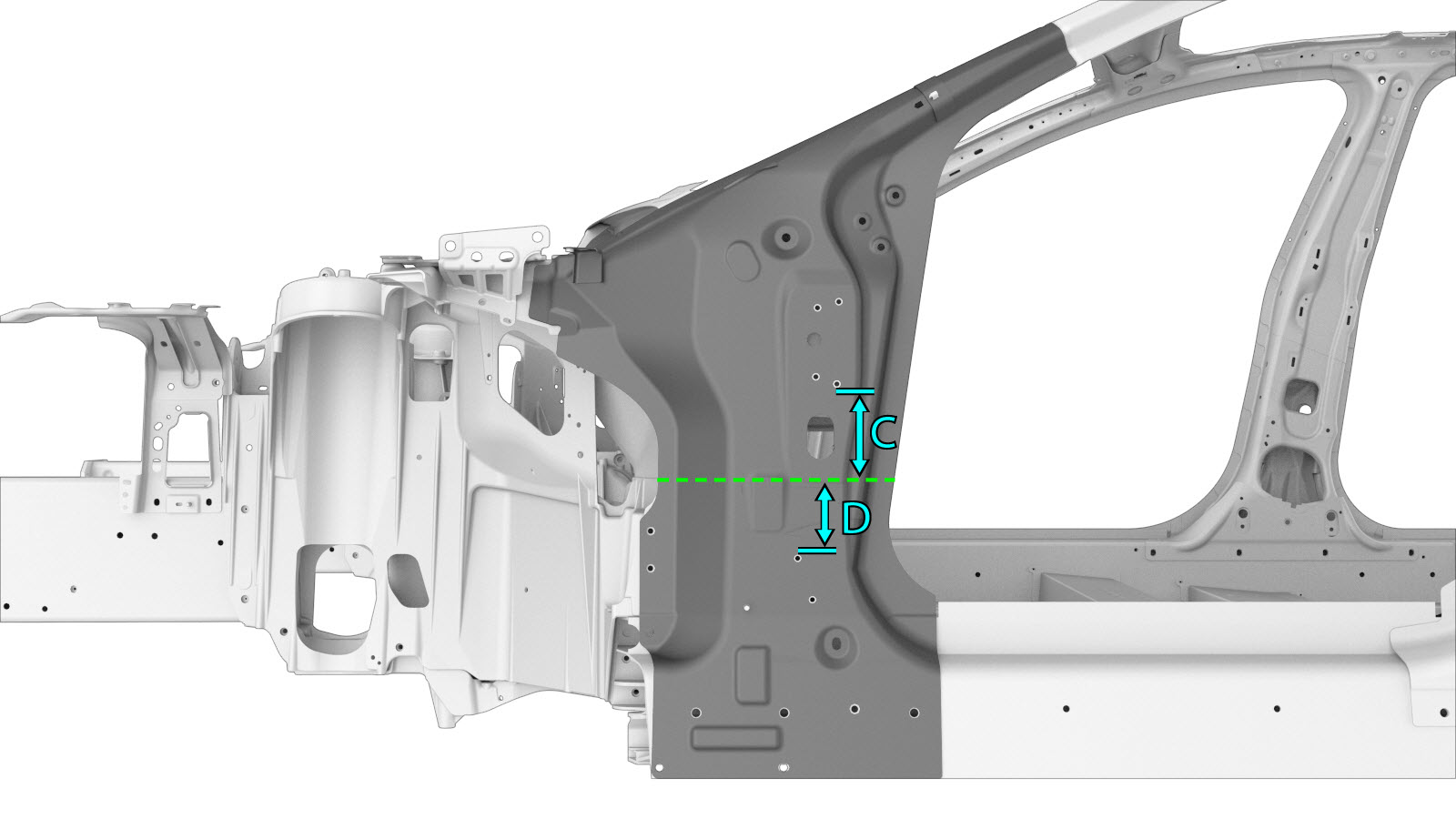

  3. 힌지 필러 어셈블리의 한 부분을 교체하는 경우: 해당 부분 절단선을 따라 힌지 필러 어셈블리에 표시합니다.

    절단선

    참조선/참조점

    • C = 121mm
    • D = 91mm

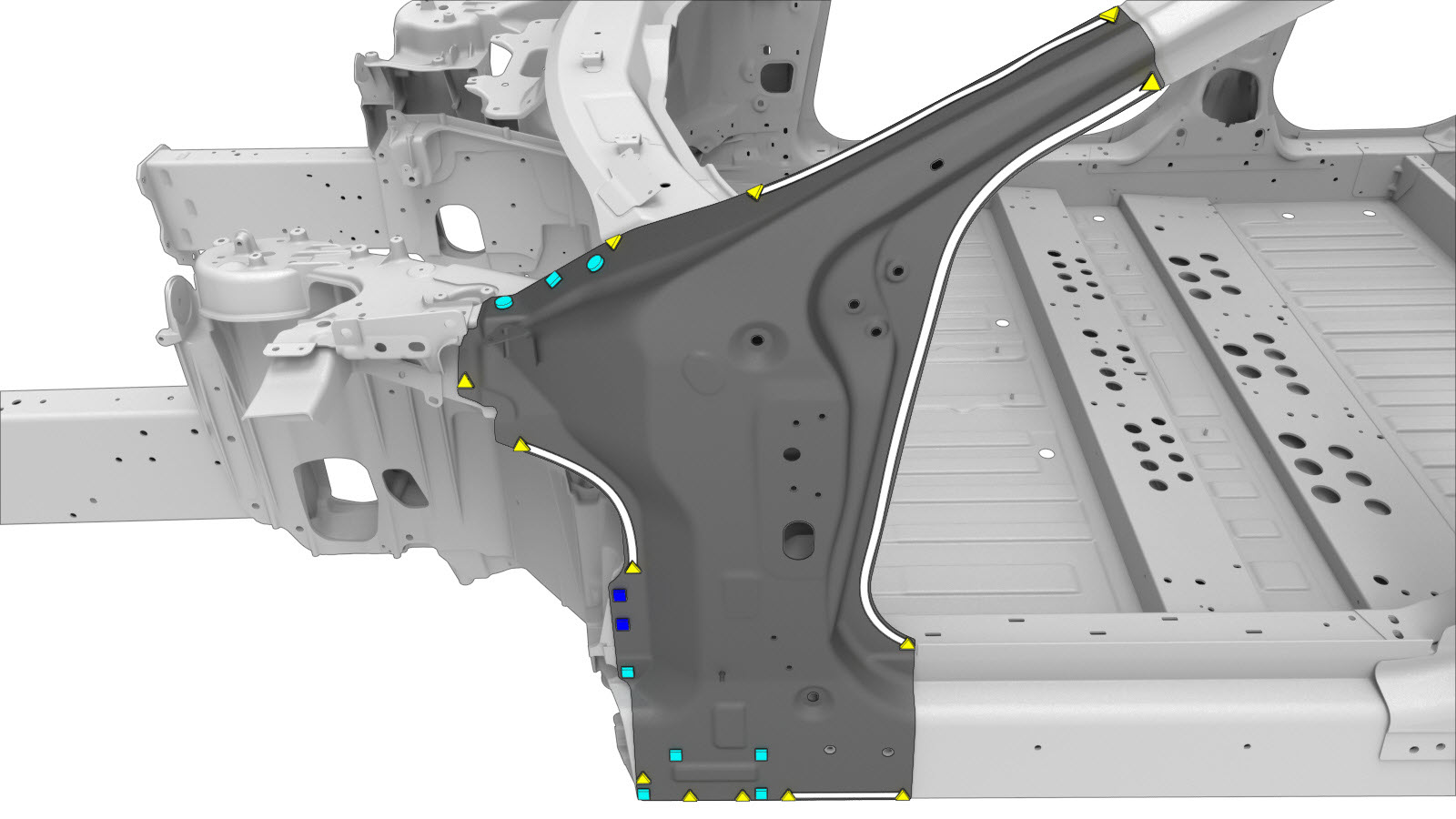

  4. 기존 구성품을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    힌지 필러 어셈블리의 한 부분을 교체하는 경우: 교체할 부분의 패스너만 탈거합니다.

    또는 공장 출고 스폿 용접

    또는 공장 출고 구조용 리벳

    또는 볼트

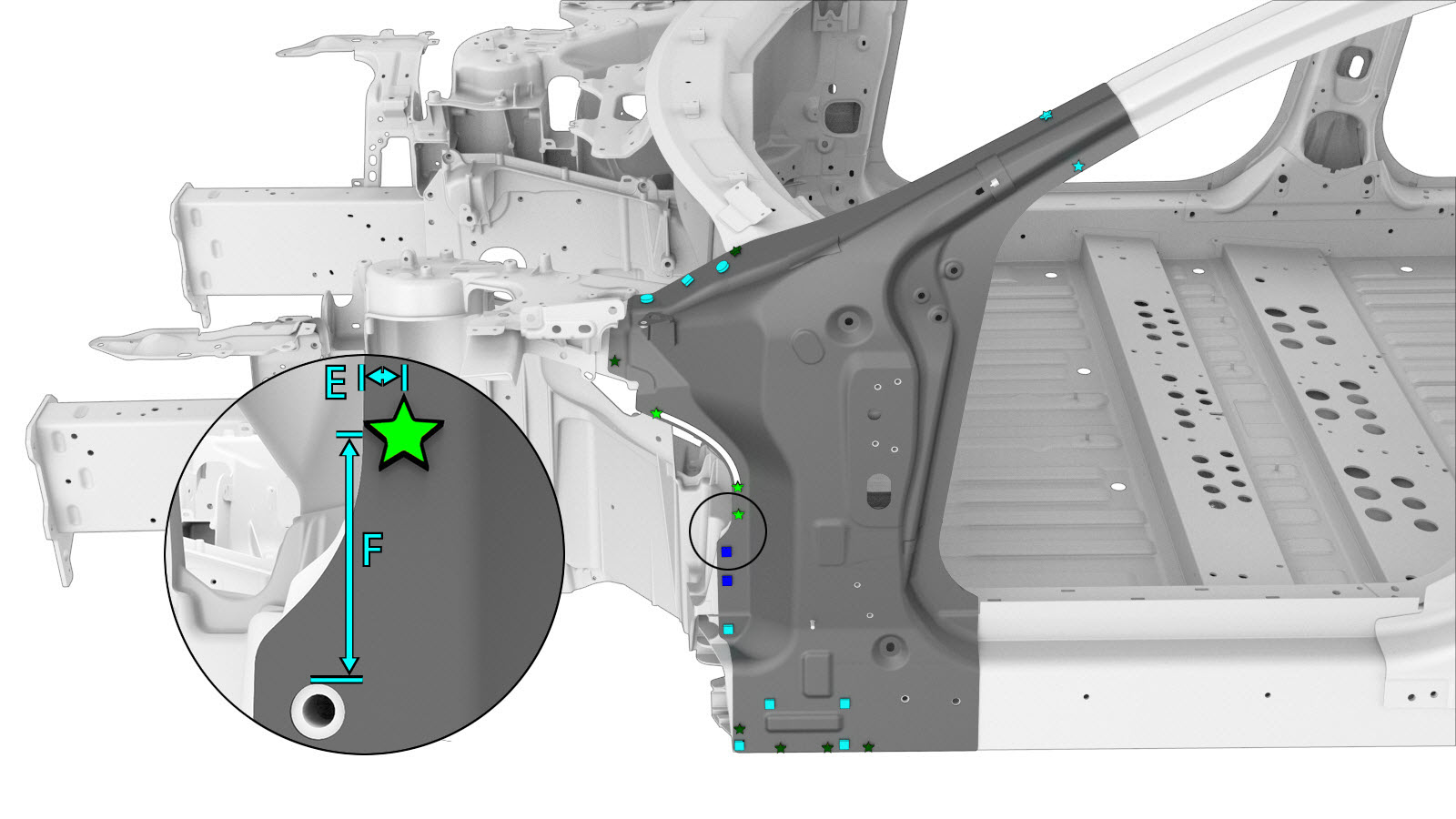

  5. 장착을 준비합니다.

    또는 고강도 구조용 리벳, 6.5mm

    또는 플로우 폼 리벳, S48

    또는 플로우 폼 리벳, S38
    • E = 9mm
    • F = 66mm

    또는 플로우 폼 리벳, S58

    또는 볼트

    또는 볼트, 별 모양 헤드

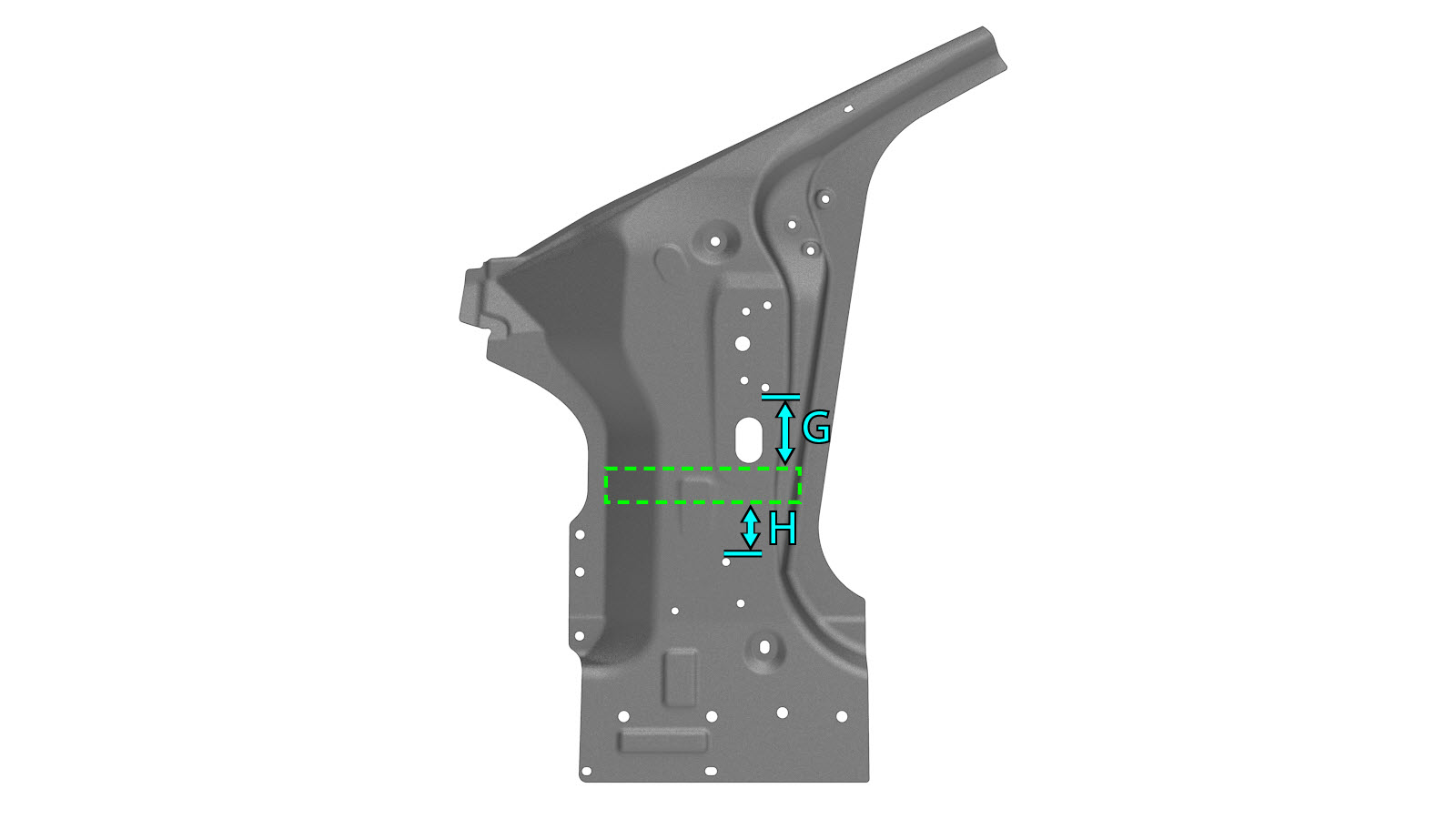

  6. 힌지 필러 어셈블리의 한 부분을 교체하는 경우: 두 번째 새 힌지 필러 어셈블리를 아래에 표시된 대로 절단하여 뒷받침판을 만듭니다.

    절단선

    참조선/참조점

    • G = 101mm
    • H = 71mm
  7. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  8. 새 구성품을 장착합니다.
    다음과 같이 볼트를 토크로 조입니다.
    • Torx M8 볼트 부품 번호 1621839-00-B: 30Nm
    • 육각 헤드 M8x27 볼트 부품 번호 1621820-00-A: 24Nm
    • 육각 헤드 M6x16 볼트 부품 번호 1137934-00-C: 8 Nm
    • 육각 헤드 M6x21 볼트 부품 번호 1139785-00-A: 10Nm
  9. 힌지 필러 어셈블리의 한 부위를 교체할 경우, 두 부분 사이 맞대기 접합부에 GMA 용접을 수행합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    아래쪽 고강도 패널과 직접 접촉하는 패널을 용접하지 마십시오. 용접 시 열기가 대상 고강도강 구조의 강도를 떨어뜨릴 수 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 충돌 시 안전성을 유지하려면 승인된 용접 와이어 및 승인된 GMA 용접기만 사용하여 Tesla 차량을 GMA 용접하십시오. 승인된 GMA 용접기 및 용접 와이어에 대한 정보는 승인된 가스 금속 아크(GMA) 용접기 및 용접 와이어을(를) 참조하십시오.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    GMA 용접을 하기 전에 구조용 접착제가 지촉 건조된 상태인지 확인하십시오. GMA 용접을 하기 전에 구조용 접착제가 지촉 건조된 상태가 아닌 경우 접착제 접합 강도가 약화될 수 있습니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    GMA 용접을 하기 전, 동일한 게이지와 동일한 종류의 재료로 테스트 용접을 하여 용접 장비 설정이 연결부 형성에 양호한지 확인합니다.
  10. 탈거했던 차체 측면 외측의 필요한 부분을 장착하여 교체할 부품을 노출시킵니다.

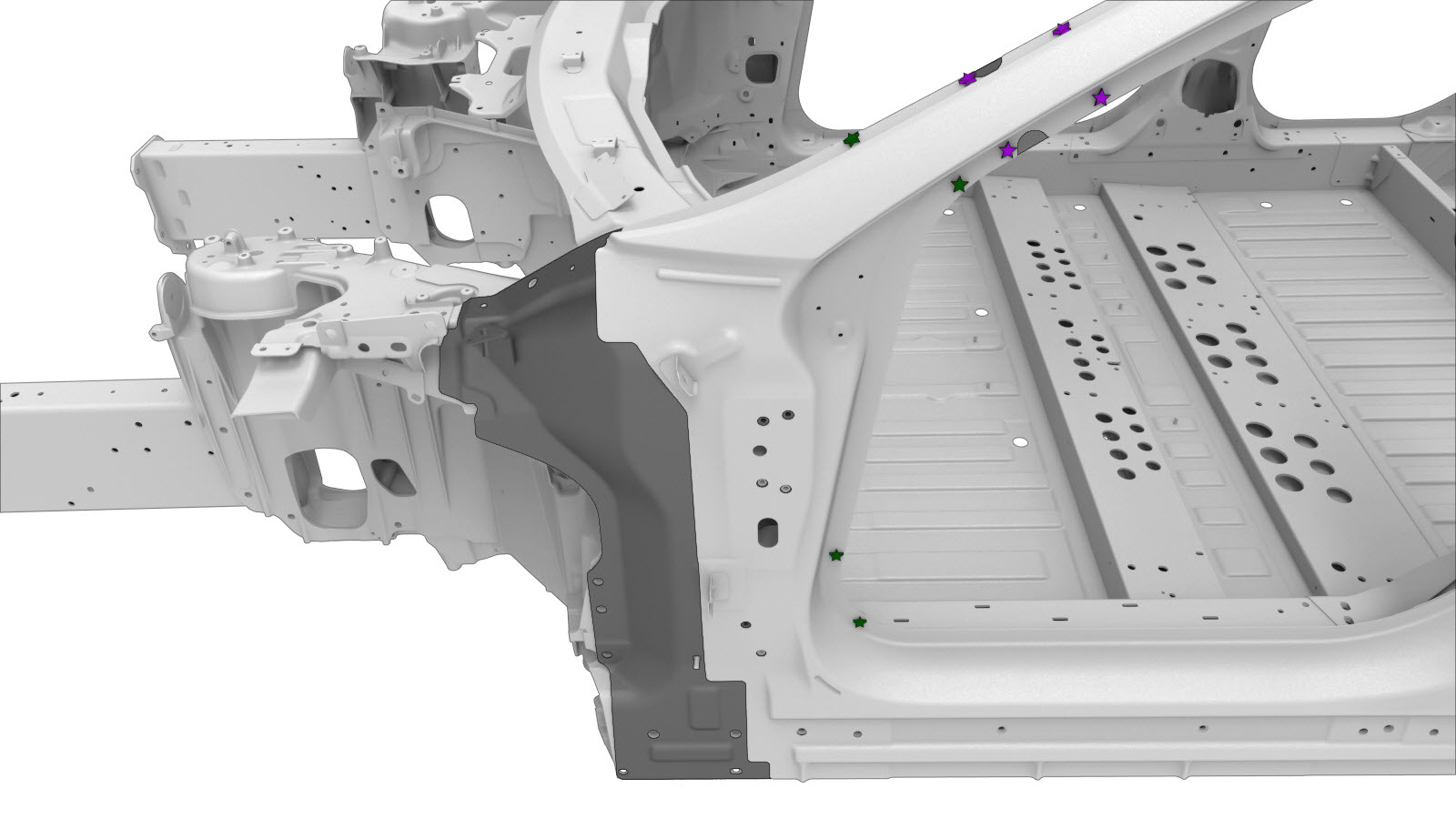

  11. 패스너를 표시된 대로 장착합니다.

    또는 플로우 폼 리벳, S48

    또는 플로우 폼 리벳, S68

  12. 필요한 수리 후 작업을 수행합니다.
