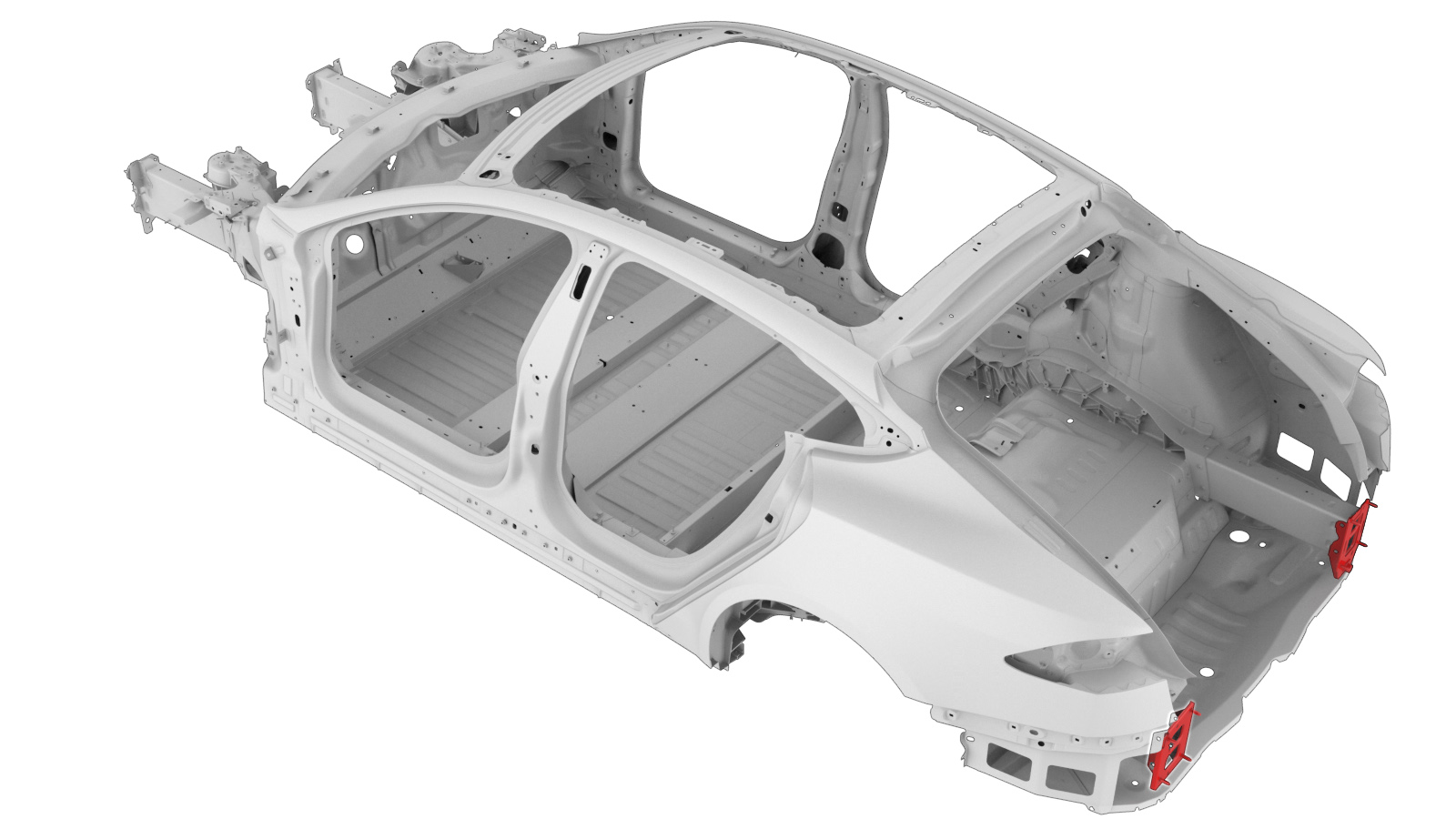

후면 레일 엔드 플레이트
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

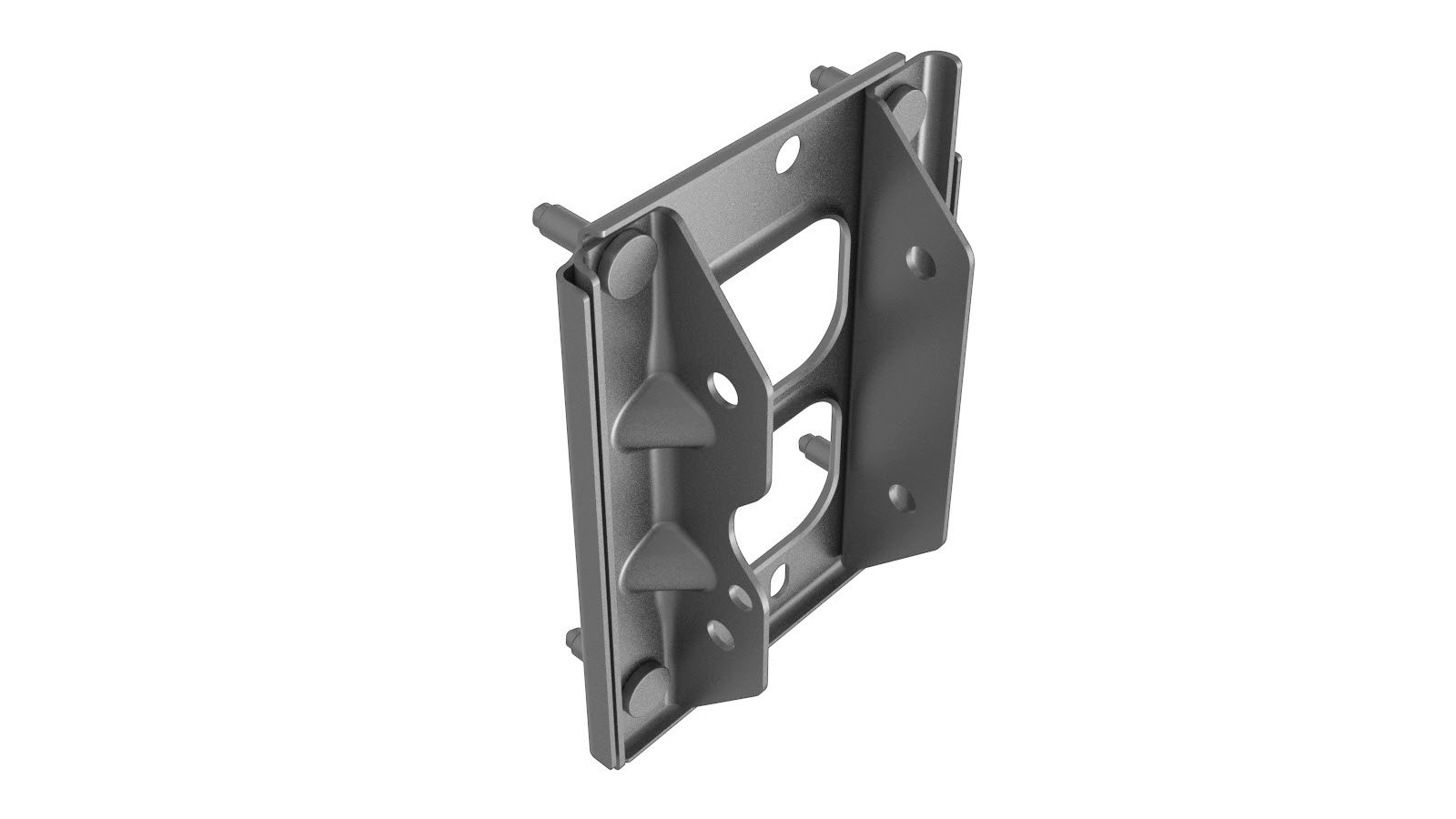

| 1 | ASY-PLATE-MX BUMPER MTG RR LH-SVC(후면 레일 엔드 플레이트 - LH) |
참고 LH 구성품을 교체할 때만 주문하십시오. |

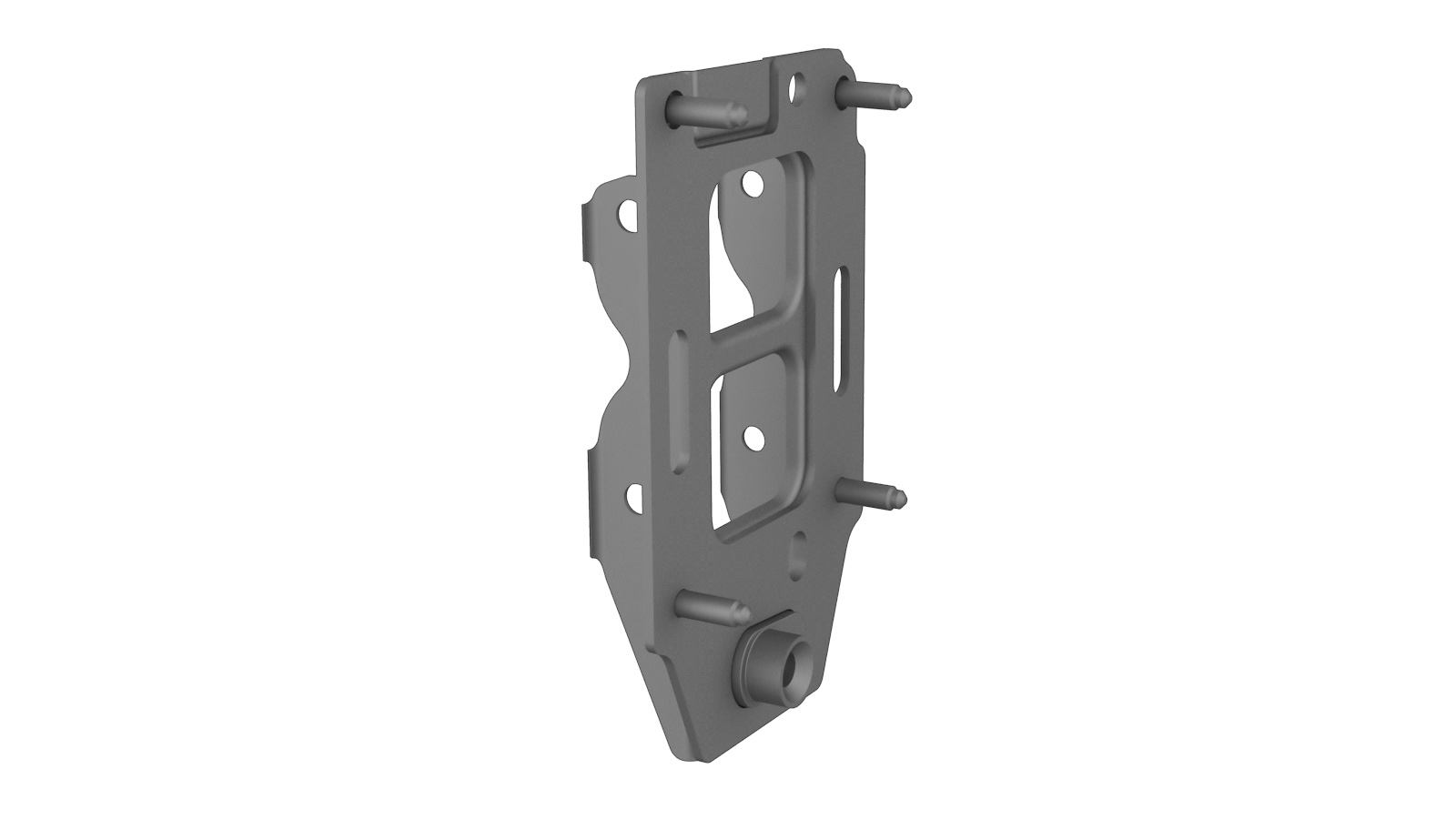

| 1 | ASY-PLATE-MX BUMPER MTG RR LH-SVC(후면 레일 엔드 플레이트 - RH) |
참고 RH 구성품을 교체할 때만 주문하십시오. |
| 교체하는 엔드 플레이트당 4개 |
|
Tesla 부품 번호 2007116. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
후면 패널 어셈블리(2024년 5월 21일까지 제작된 차량)을(를) 탈거합니다.
-

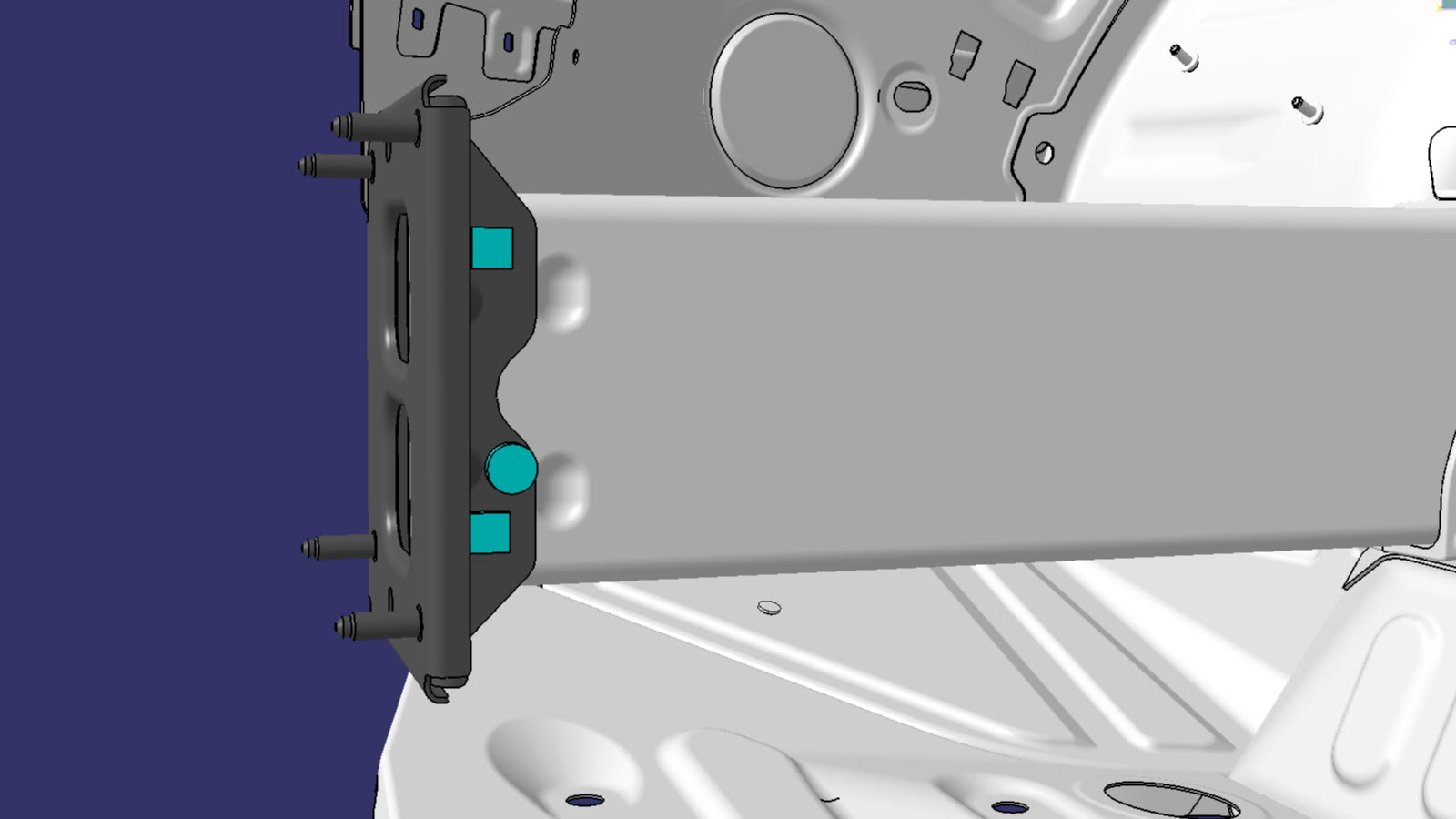

기존 구성품을 탈거합니다.
또는
볼트
-
장착을 준비합니다.

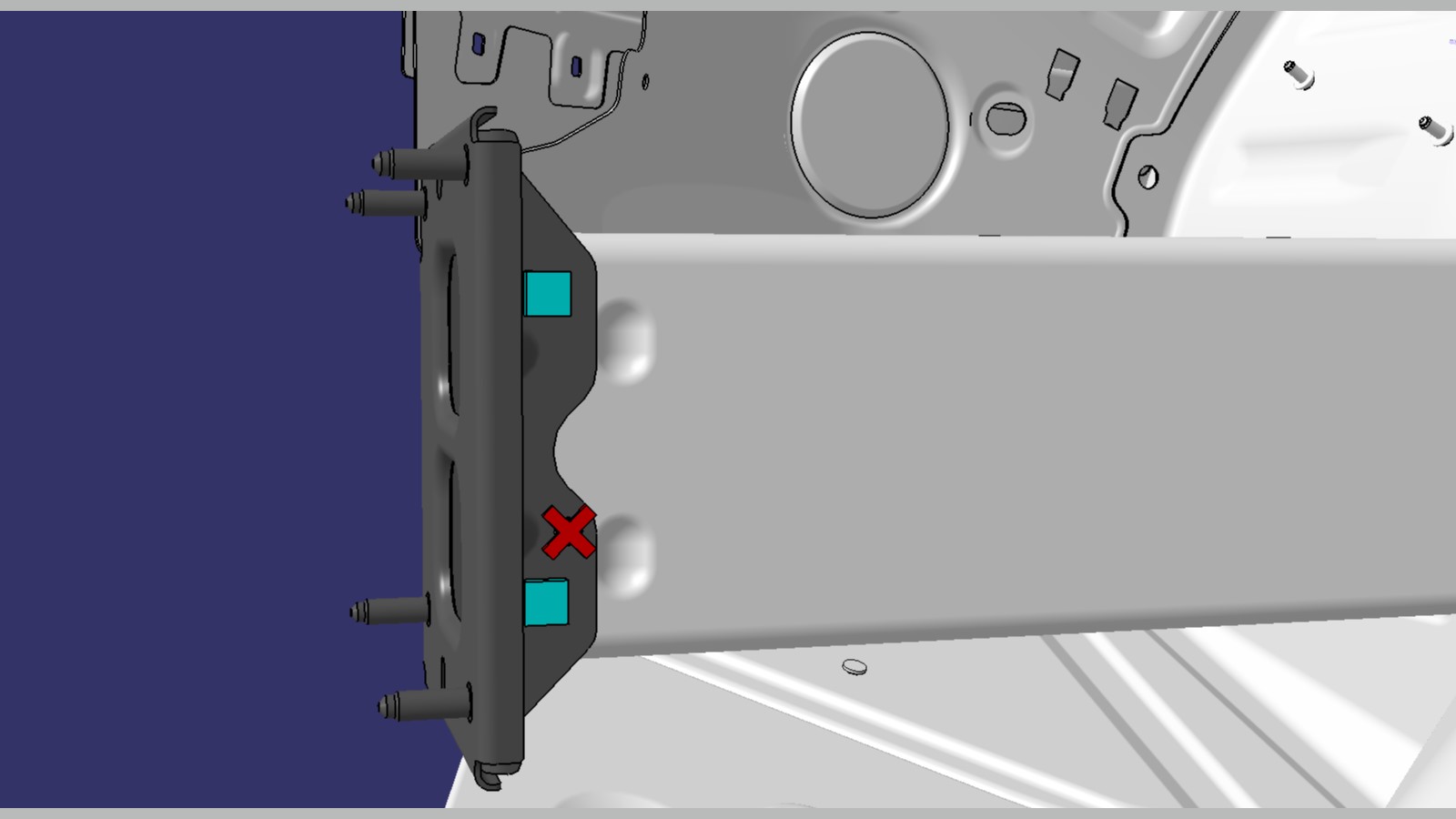

참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 또는 볼트
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-

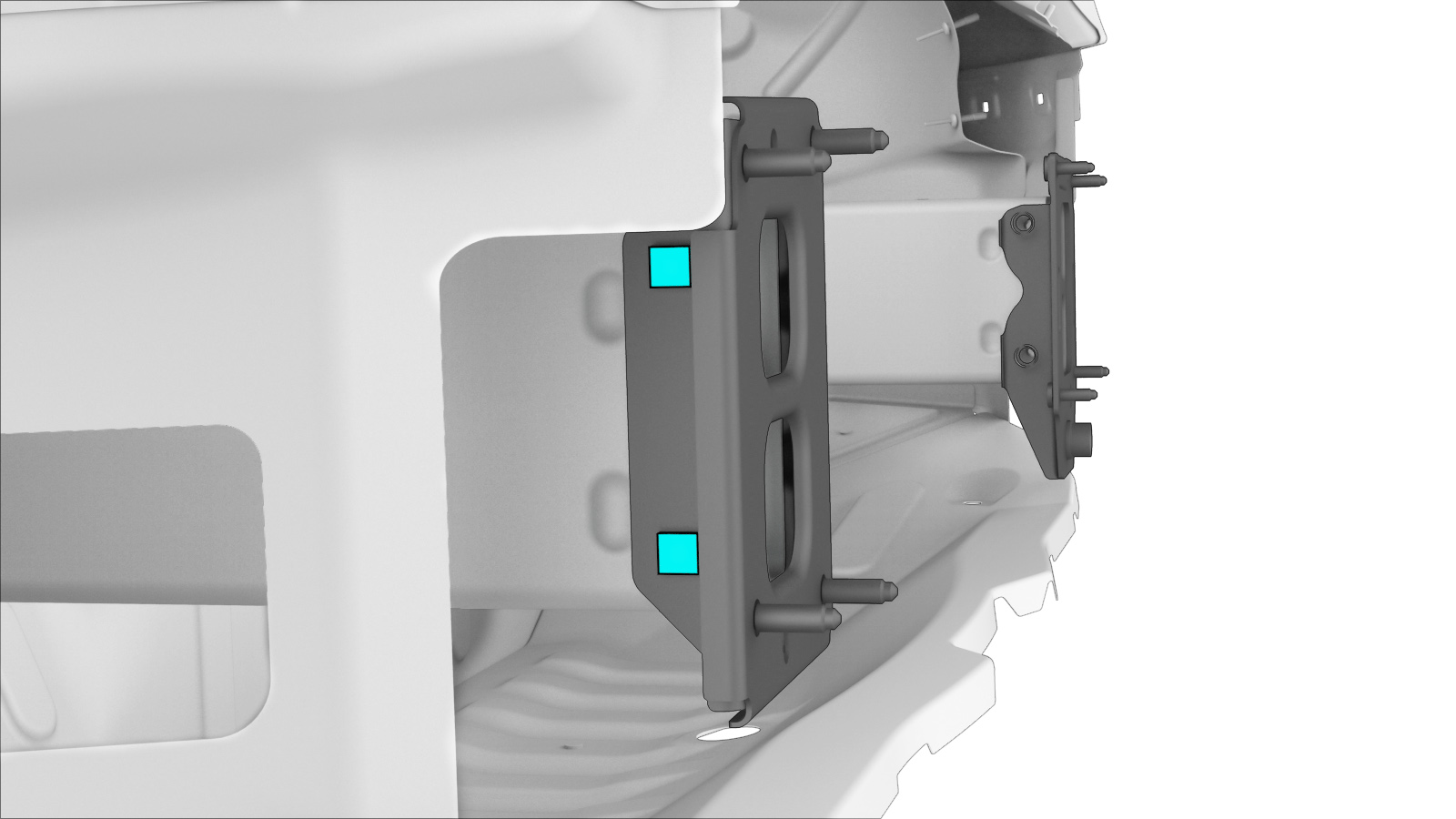

새 구성품을 장착합니다.
볼트를 48 Nm 규격 토크로 조입니다.
-
후면 패널 어셈블리(2024년 5월 21일까지 제작된 차량)을(를) 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
