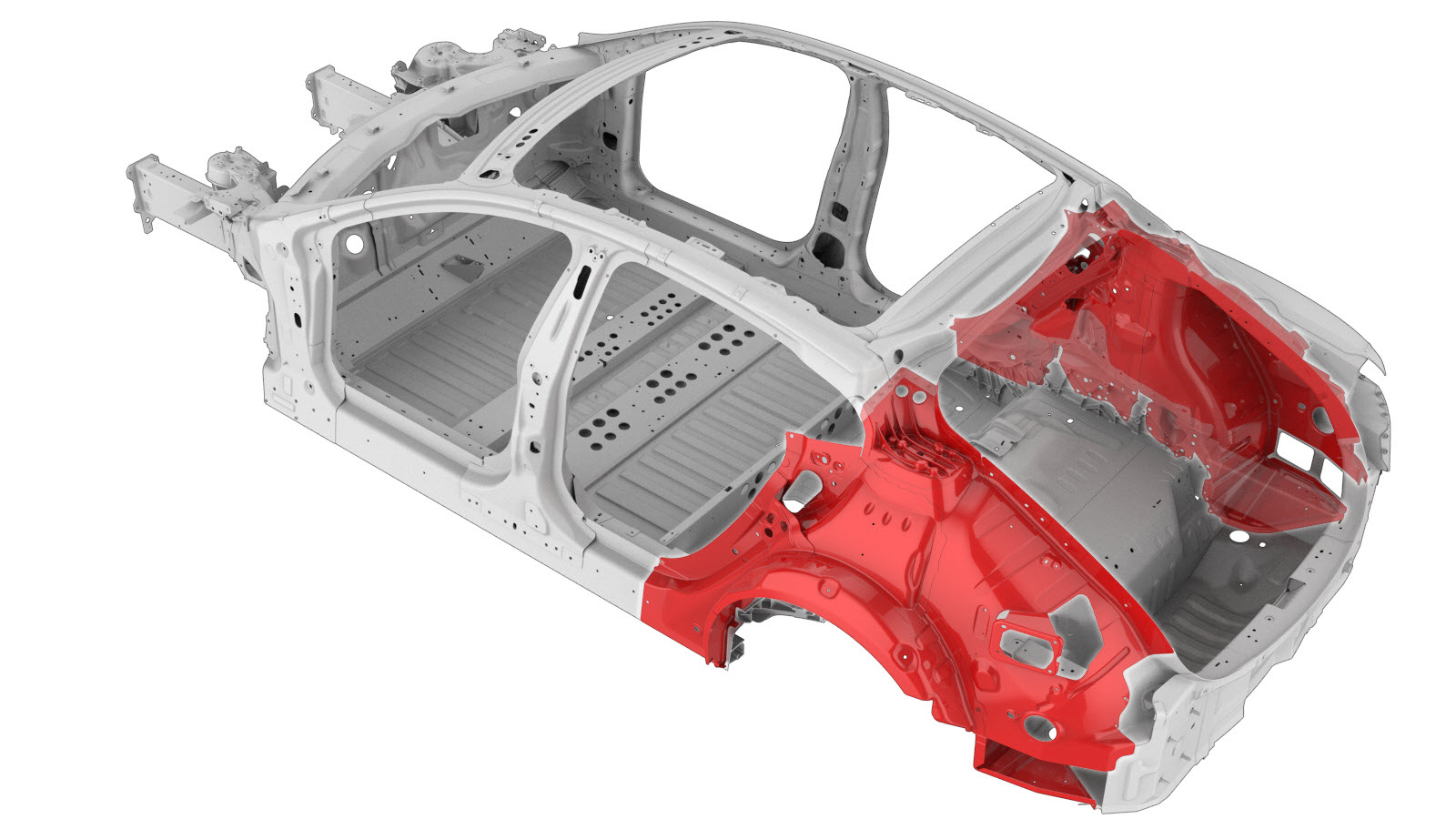

쿼터 내측 전체 어셈블리
교정 코드:
10101901502
10101901702
바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.
수리 정보
참고
차량 제조일에 따라 해당 수리 영역의 부품 외관에는 약간의 차이가 있을 수 있습니다. 수리 절차에는 어떤 변경도 필요하지 않습니다. 부품의 변형으로 인해 수리 절차에 변경이 필요한 경우 그러한 변경 사항은 관련 절차 단계에서 명시될 것입니다.
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

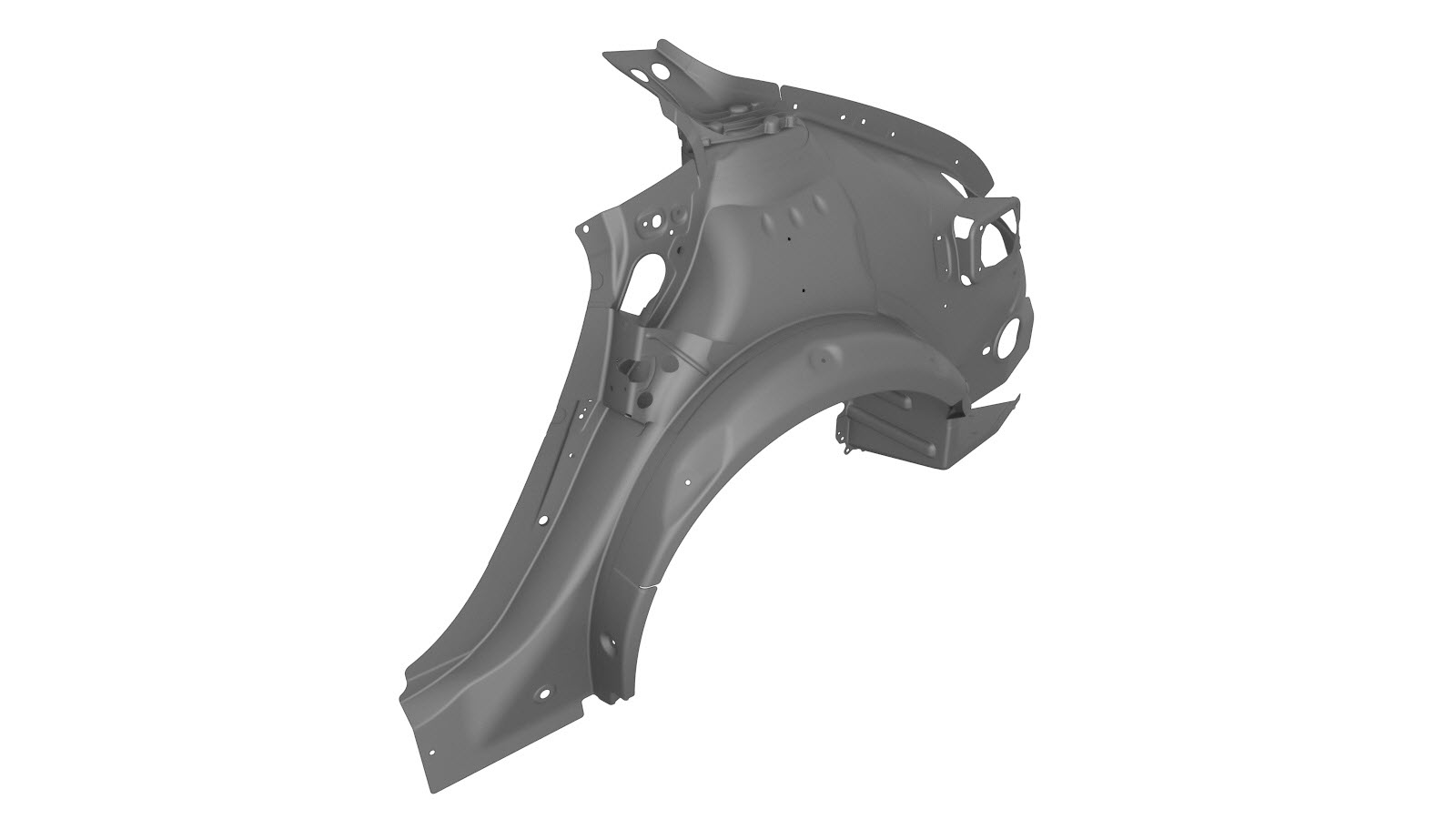

| 1 | ASSY - RR QTR INR COMP(쿼터 내측 전체 어셈블리) | |
| 18 | 고강도 구조용 리벳, 6.5mm | |
| 12 | 구조용 벌브 리벳, 6.5mm | |
| 2 | 구조용 카운터싱크 리벳, 6.5mm | |
| 2 | 구조용 리벳, 6.5mm 중간 길이 | |
| 2 | 구조용 리벳, 6.5mm 짧은 길이 | |
| 1 | 리벳, 4.8mm | |
| 10 | 볼트 , M8-1.25x27,[109],G0110,M | Tesla 부품 번호 1621820-00-A. |
| 2 | 볼트, 별 모양 헤드 , PF M8x20 PC 98 ADH MAT | Tesla 부품 번호 1014747-00-B. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
차체 측면 외측(2022년 2월 17일까지 제조된 차량)의 필요한 부분을 탈거하여 교체할 대상 구성품을 노출시킵니다.
-

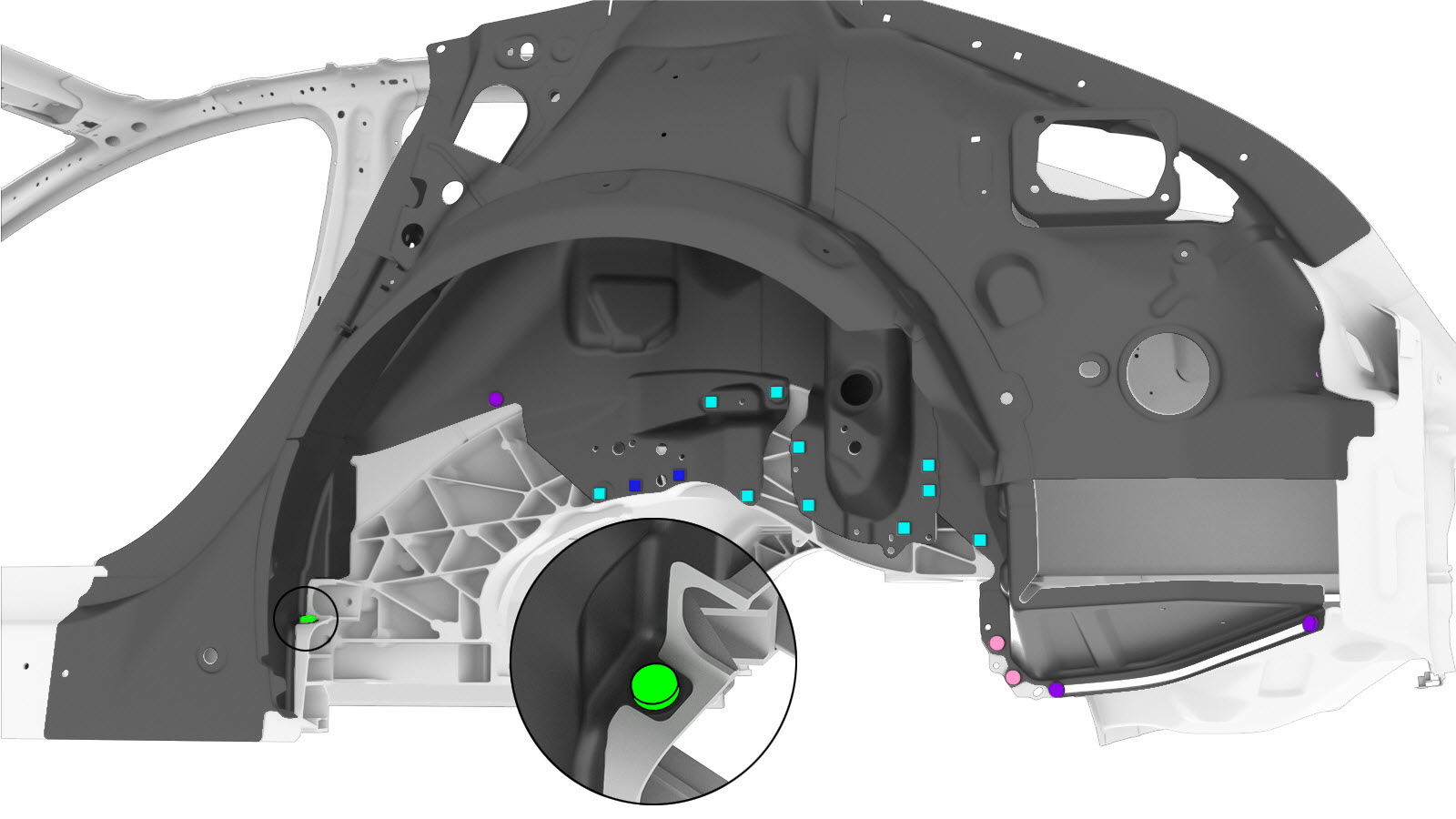

기존 구성품을 탈거합니다.
-

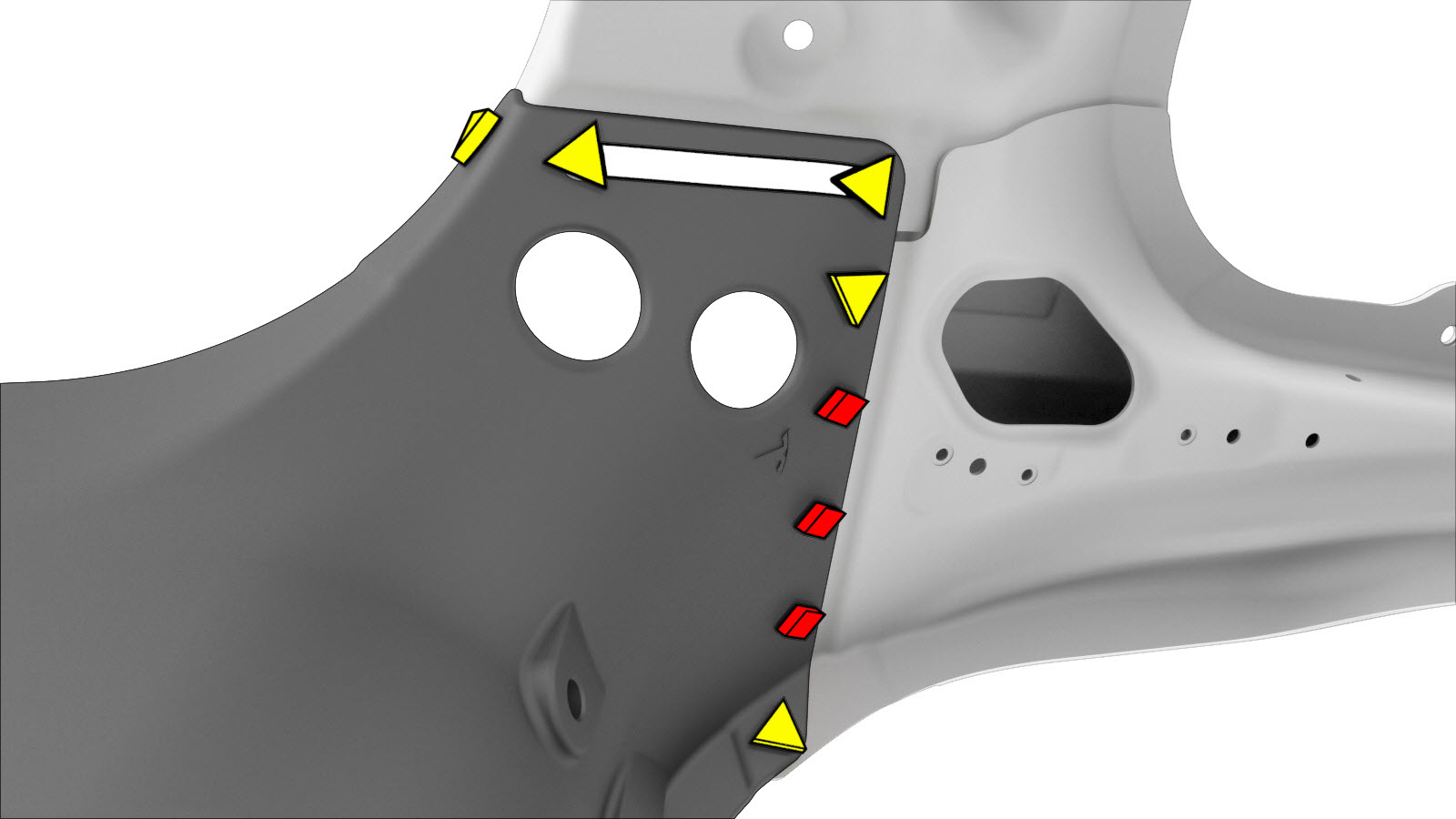

쇼크 타워에 대한 C필러 보강재를 장착할 준비를 합니다.

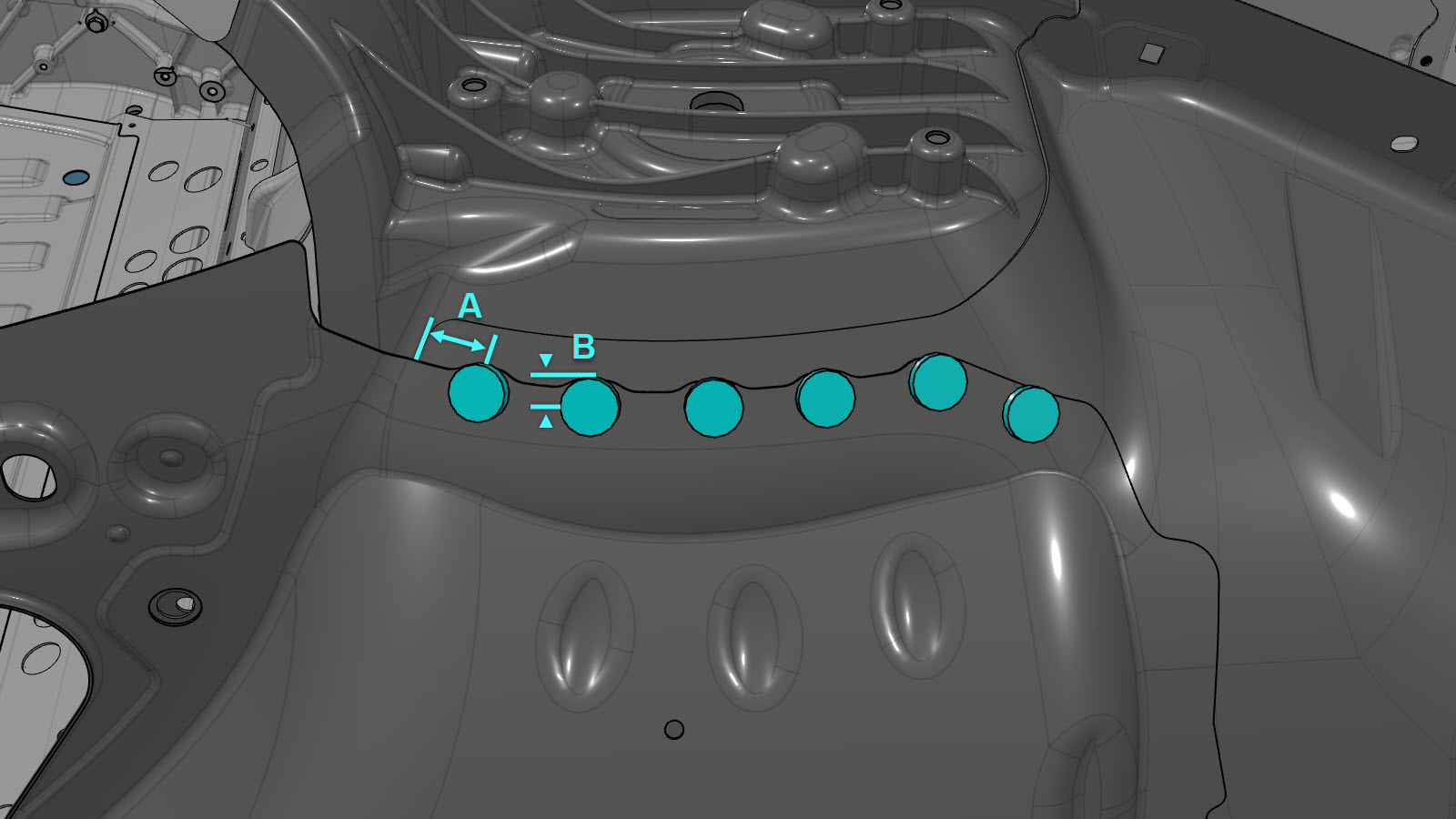

- C필러 보강재와 쇼크 타워의 접합면에 구조용 접착제를 도포합니다.

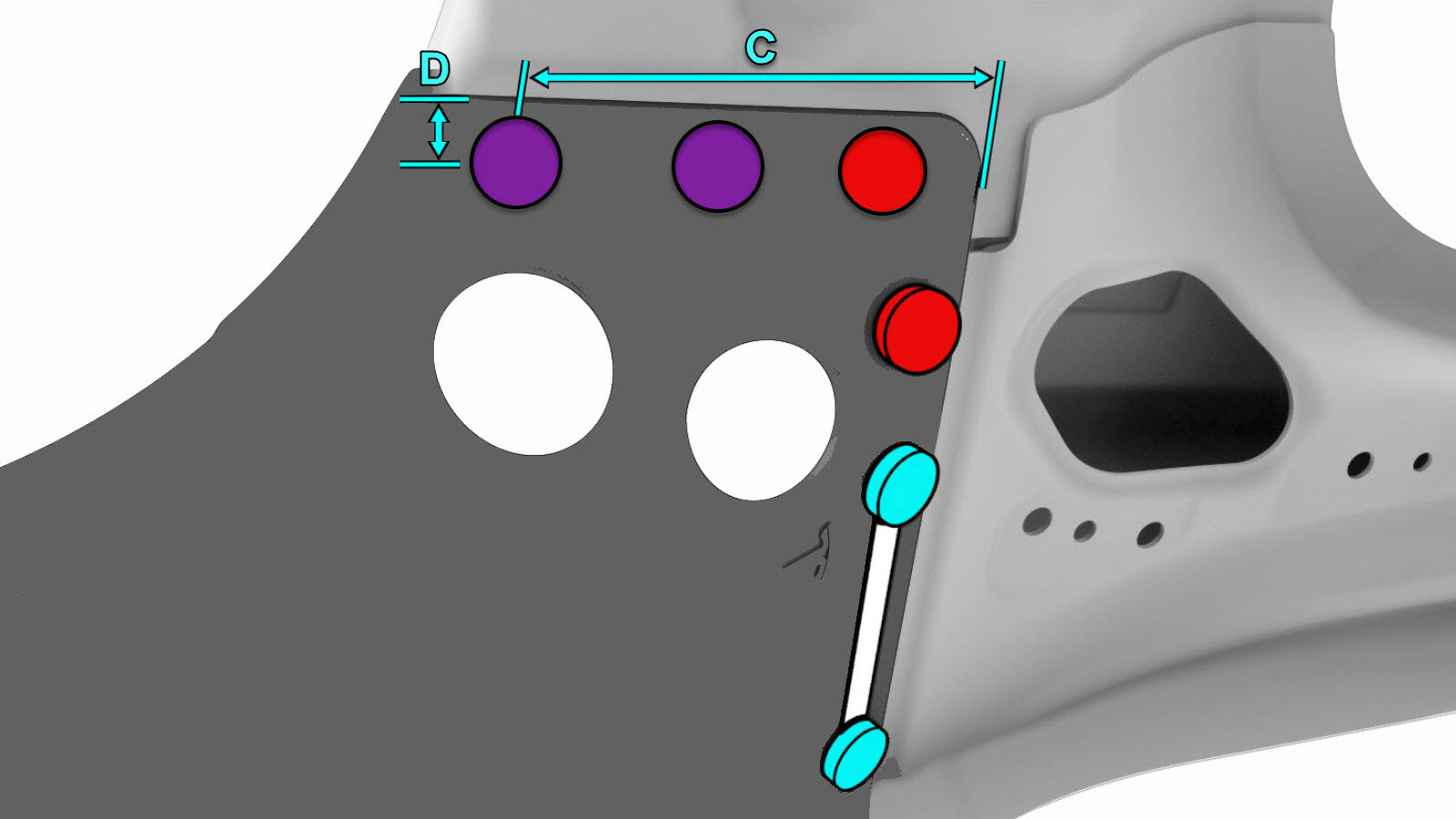

- C필러 보강재를 쇼크 타워에 고정합니다.
-
장착을 준비합니다.

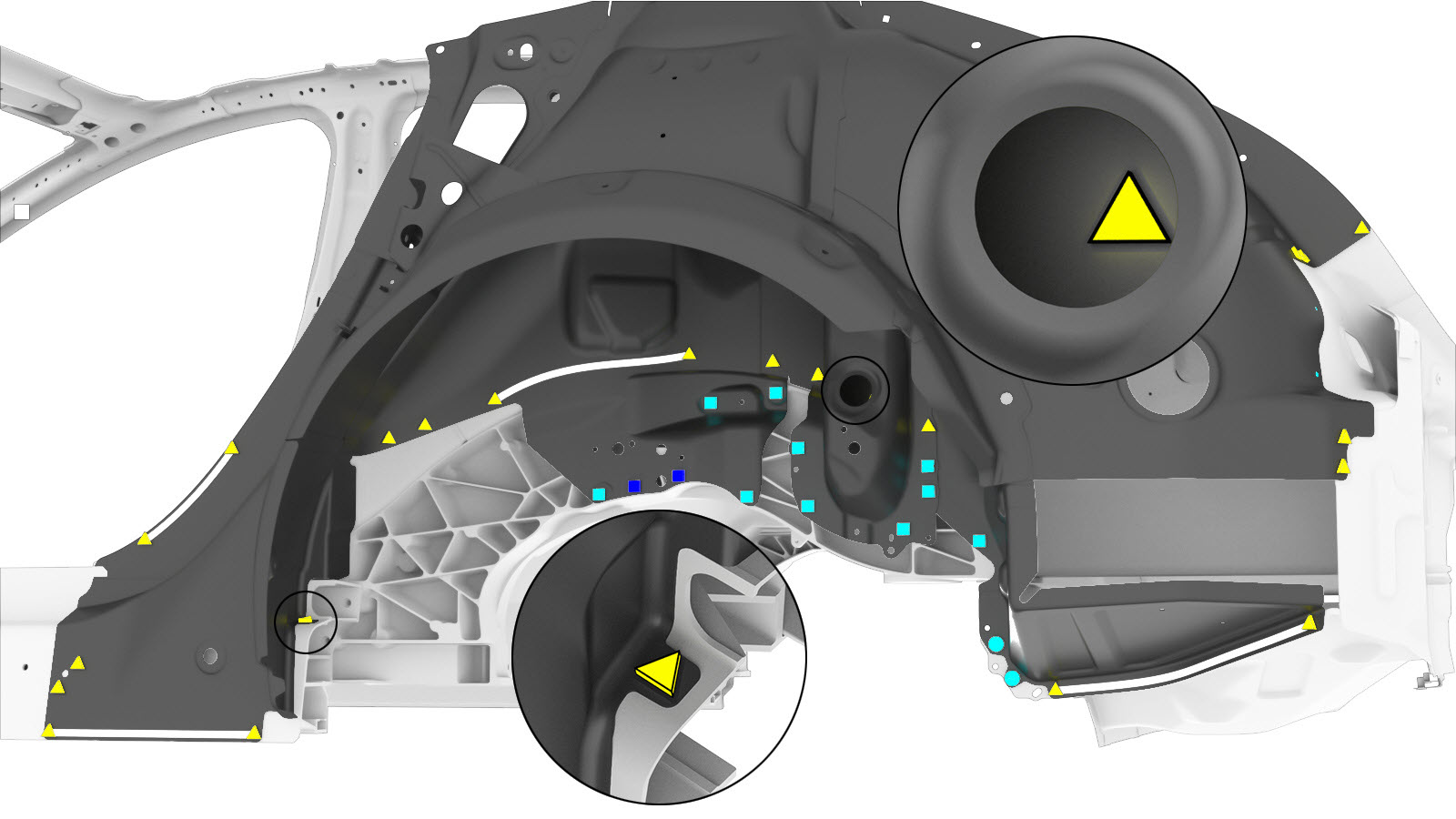

- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-

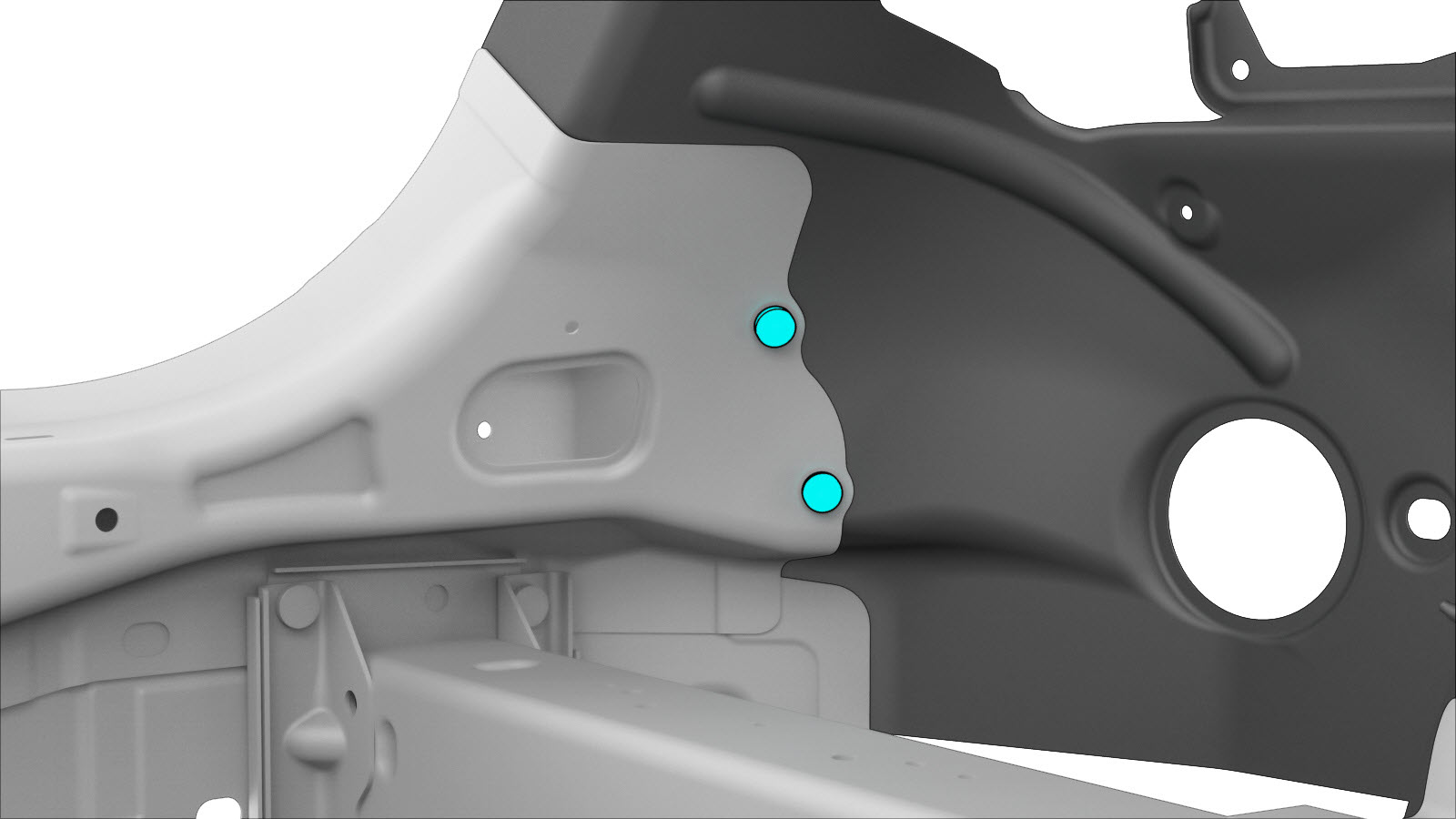

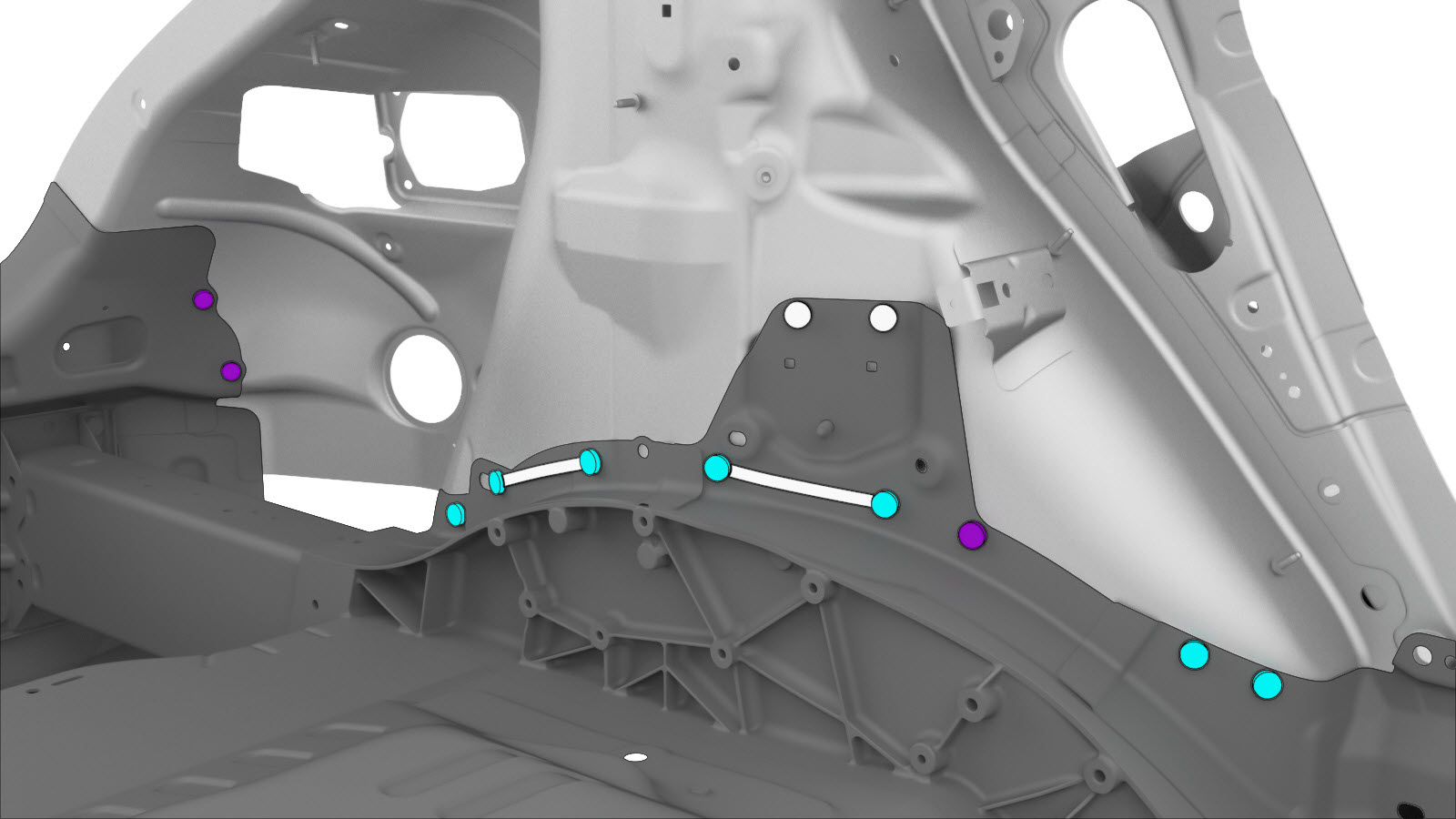

새 구성품을 장착합니다.
육각 헤드 볼트를 24 Nm 토크로 조입니다.
별 모양 헤드 볼트를 24 Nm 토크로 조입니다.
-
탈거했던 차체 측면 외측(2022년 2월 17일까지 제조된 차량)의 필요한 부분을 장착하여 교체할 구성품을 노출시킵니다.
- 필요한 수리 후 작업을 수행합니다.
