2024-07-17

2열 안전벨트 버클 마운트

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.

부품 목록


수량	설명	이미지/비고
1	ASY, RR TORQUEBOX XMEMBER(후면 토크 박스 크로스멤버)
1	팝 리벳

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

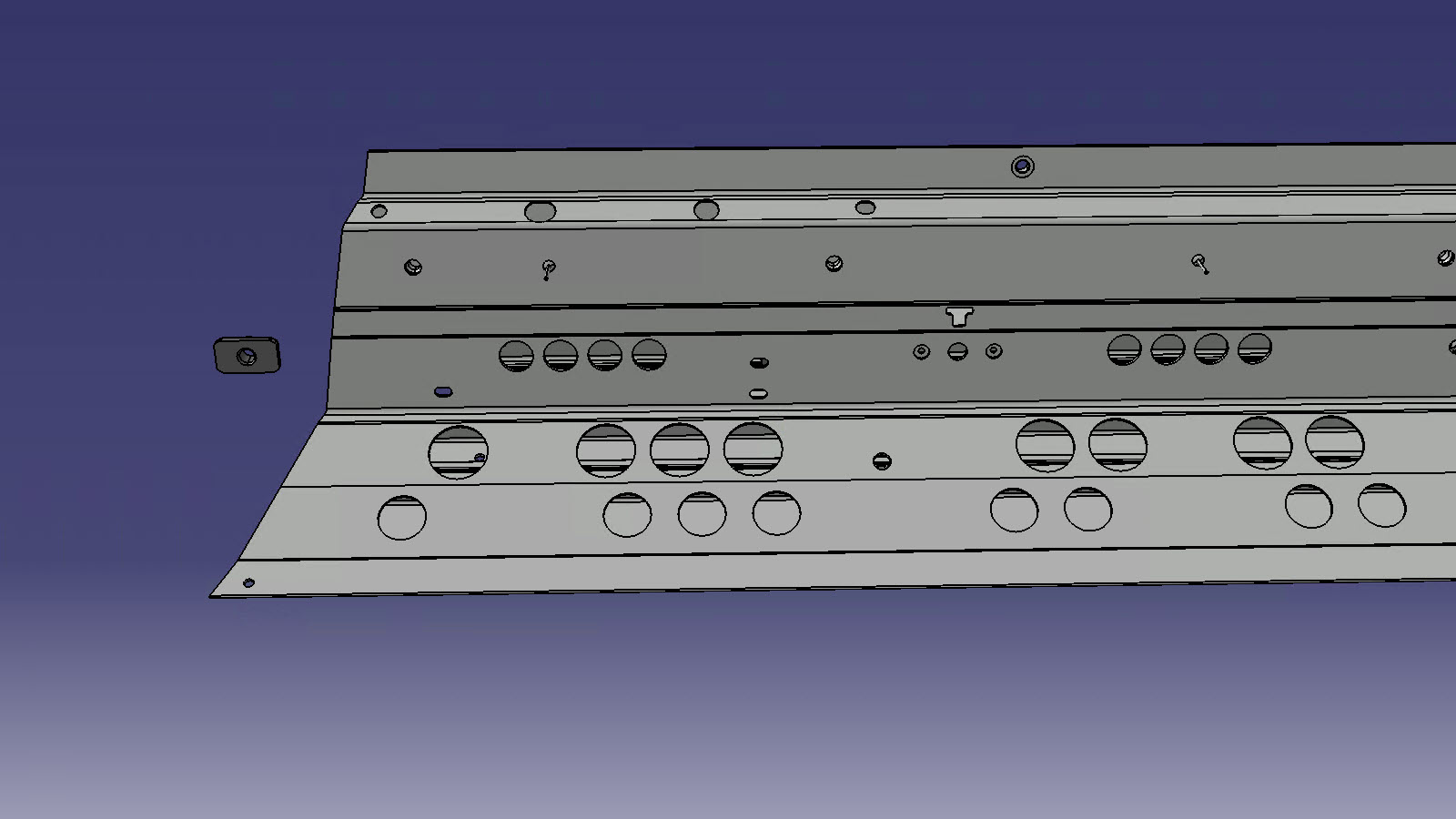

ASY, RR TORQUEBOX XMEMBER 서비스 부품에서 M12 REC 너트를 탈거합니다.

또는 공장 출고 구조용 리벳

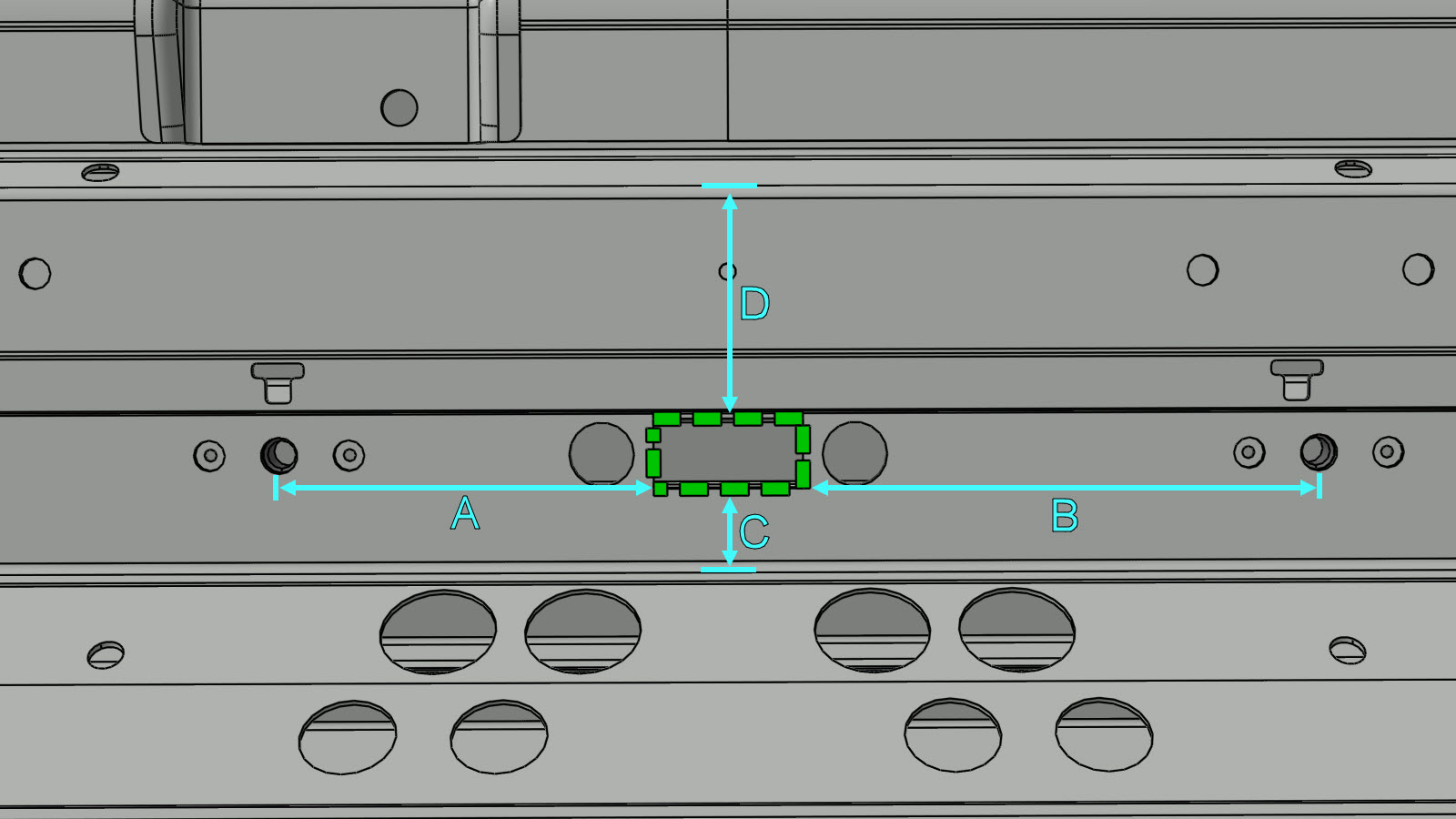

손상된 구성품에 접근하기 위해 후방 토크박스 크로스멤버에 구멍을 뚫습니다.
참조선/참조점
절단선
- A = 133mm.
- B = 183mm.
- C = 30mm.
- D = 82mm.

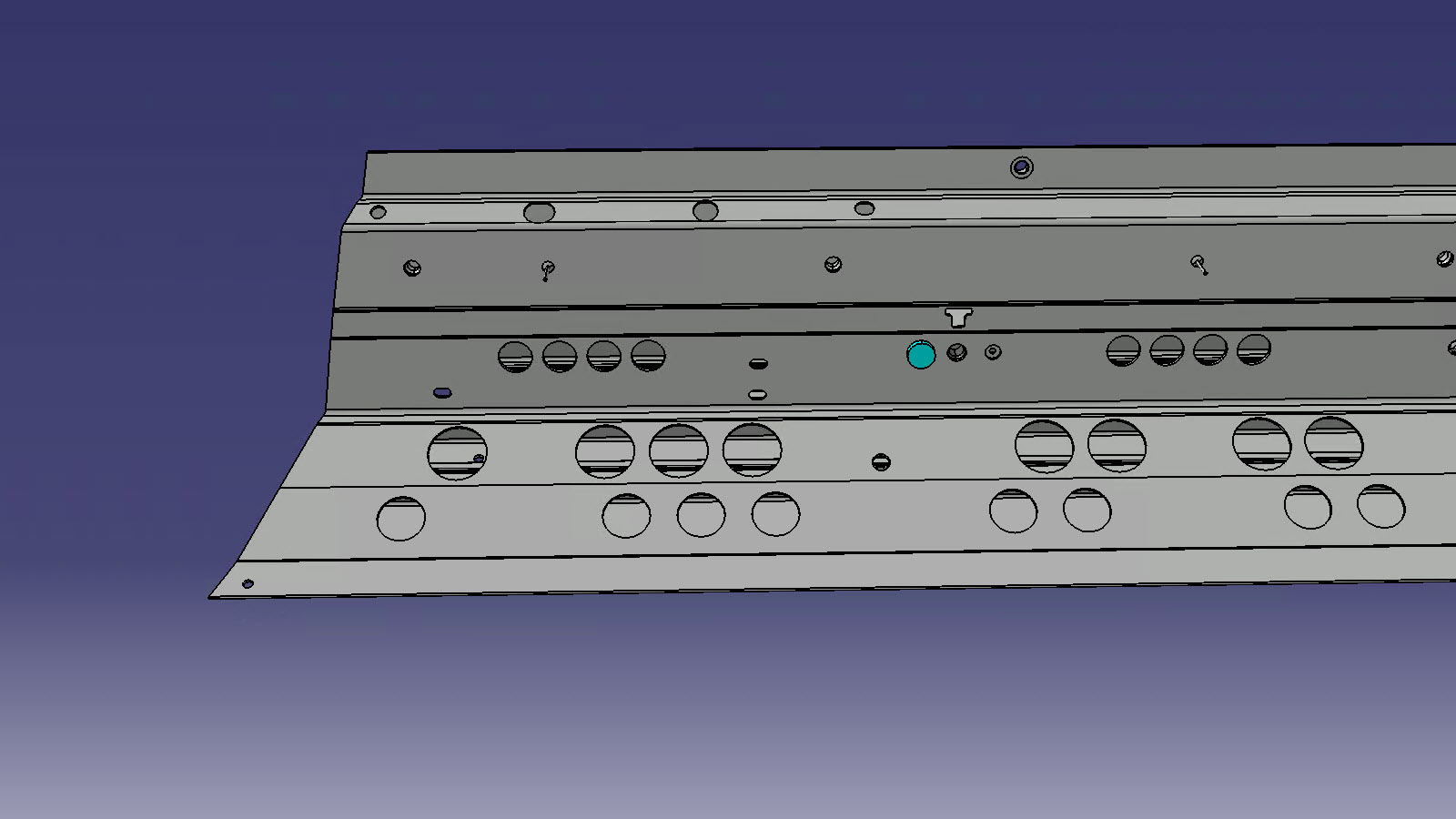

기존 구성품을 탈거합니다.

또는 공장 출고 구조용 리벳

참고

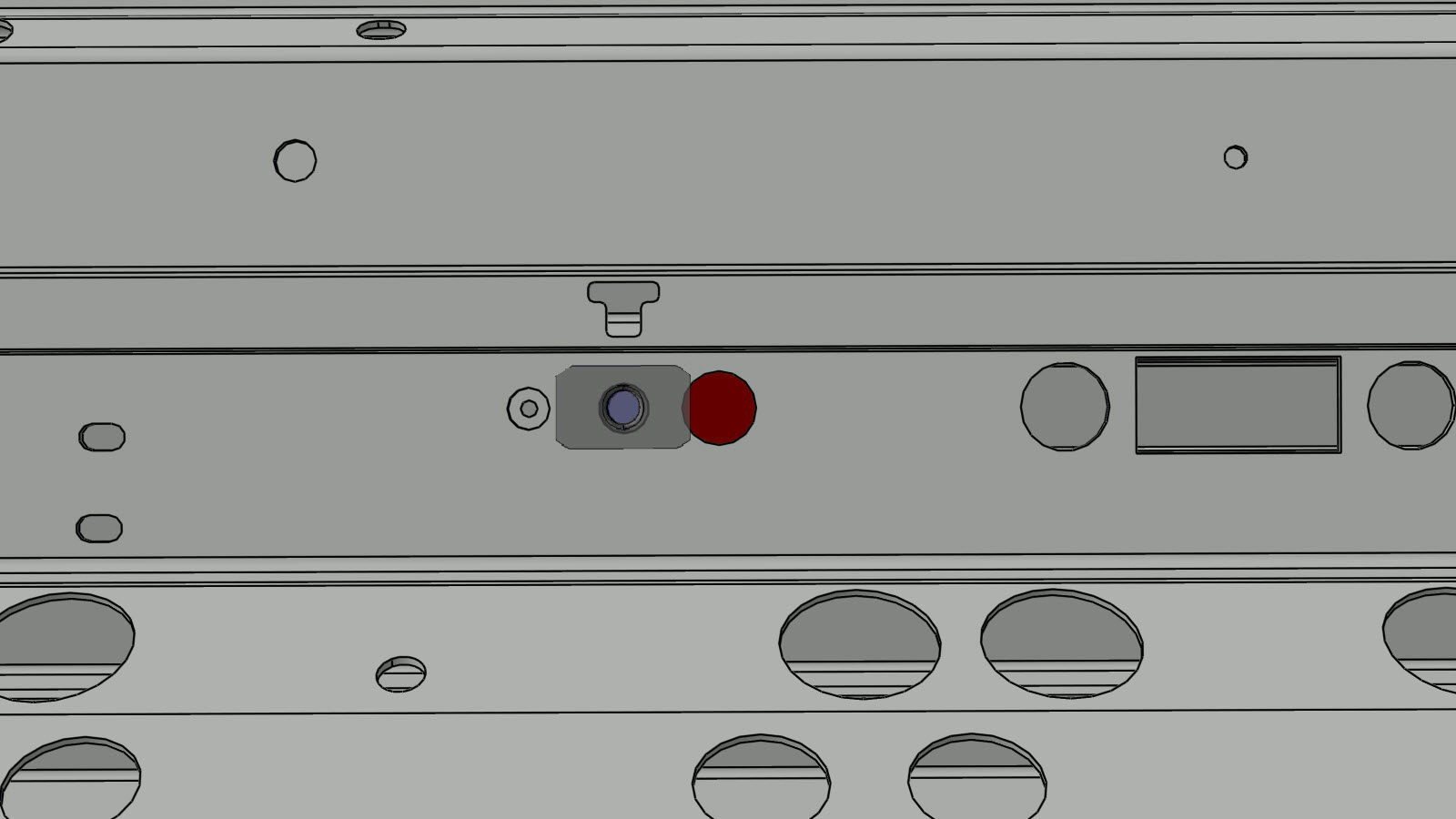

공장 리벳을 탈거한 후, 후면 토크박스 크로스멤버에 나 있는 접근 구멍을 통해 M12 너트를 탈거합니다.

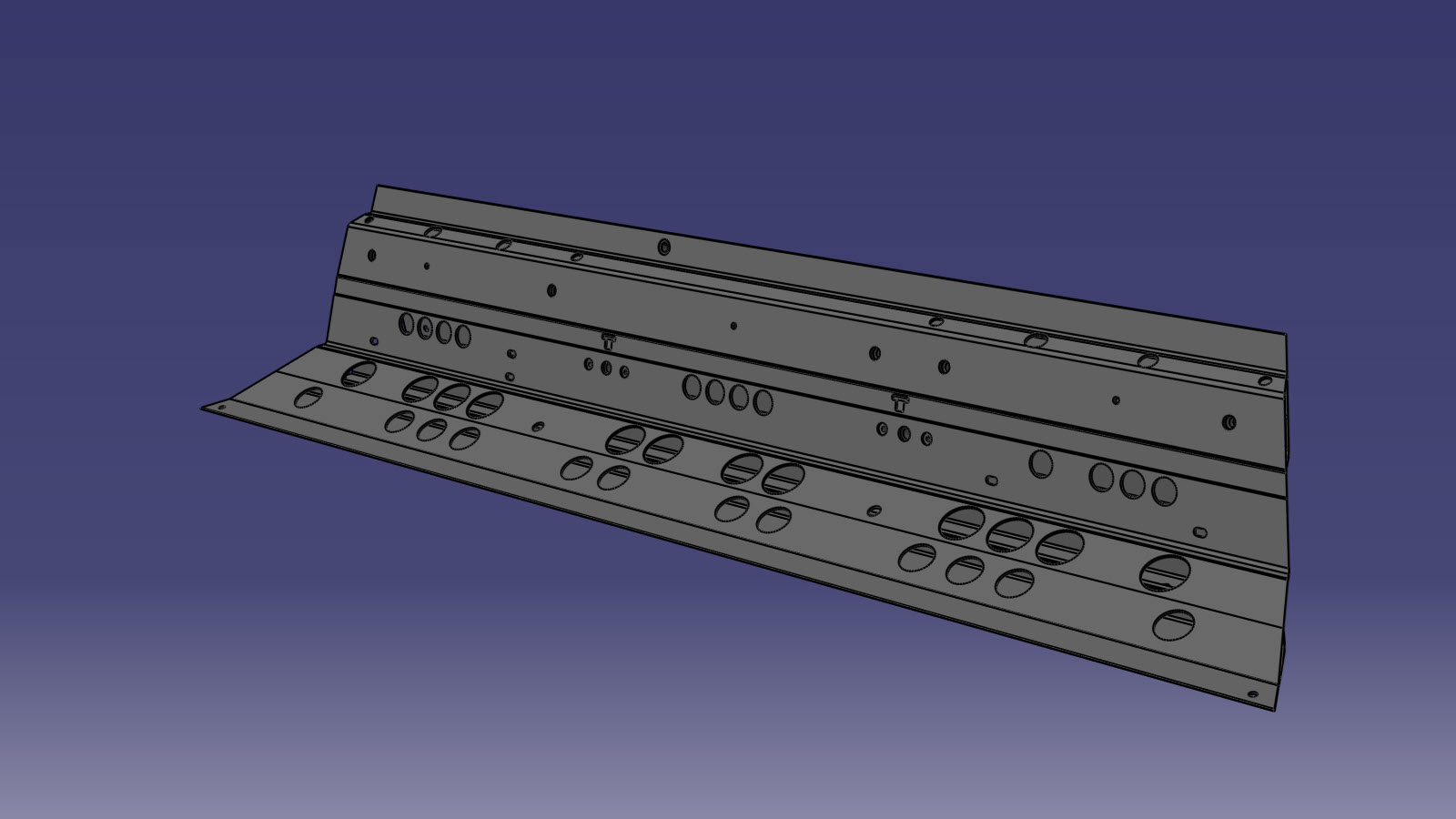

장착을 준비합니다.

참고
M12 너트를 후면 토크박스 크로스멤버에 나 있는 접근 구멍을 통해 위치시킵니다.

또는 팝 리벳

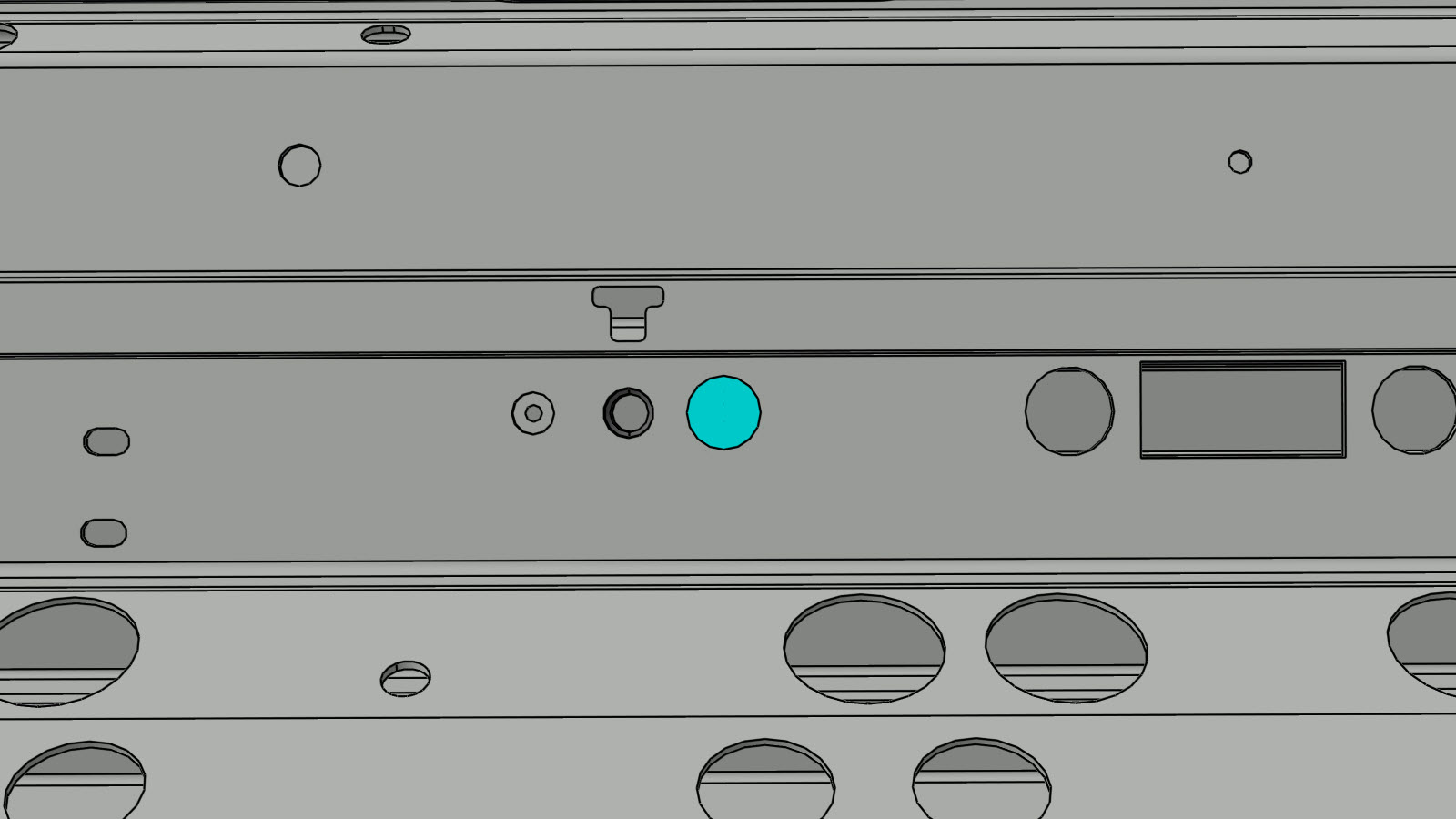

새 구성품을 장착합니다.

참고
M12 너트를 후면 토크박스 크로스멤버에 구조용 접착제를 사용하지 않고, 리벳으로만 고정합니다.
필요한 수리 후 작업을 수행합니다.
