카울 측면 어셈블리(2021년 11월 20일 또는 이후 제작된 차량)

교정 코드: 10100109802 10100111302 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

올바른 수리 절차인지 확인

만약 차량 제작일이
  • 2021년 11월 20일 이후인 경우, 이 수리 절차를 사용합니다.
  • 2021년 11월 20일인 경우,
    1. 카울 상단에 연결된 원래 카울 측면 어셈블리의 해당 부분을 볼 수 있도록 필요 구성품을 탈거합니다.

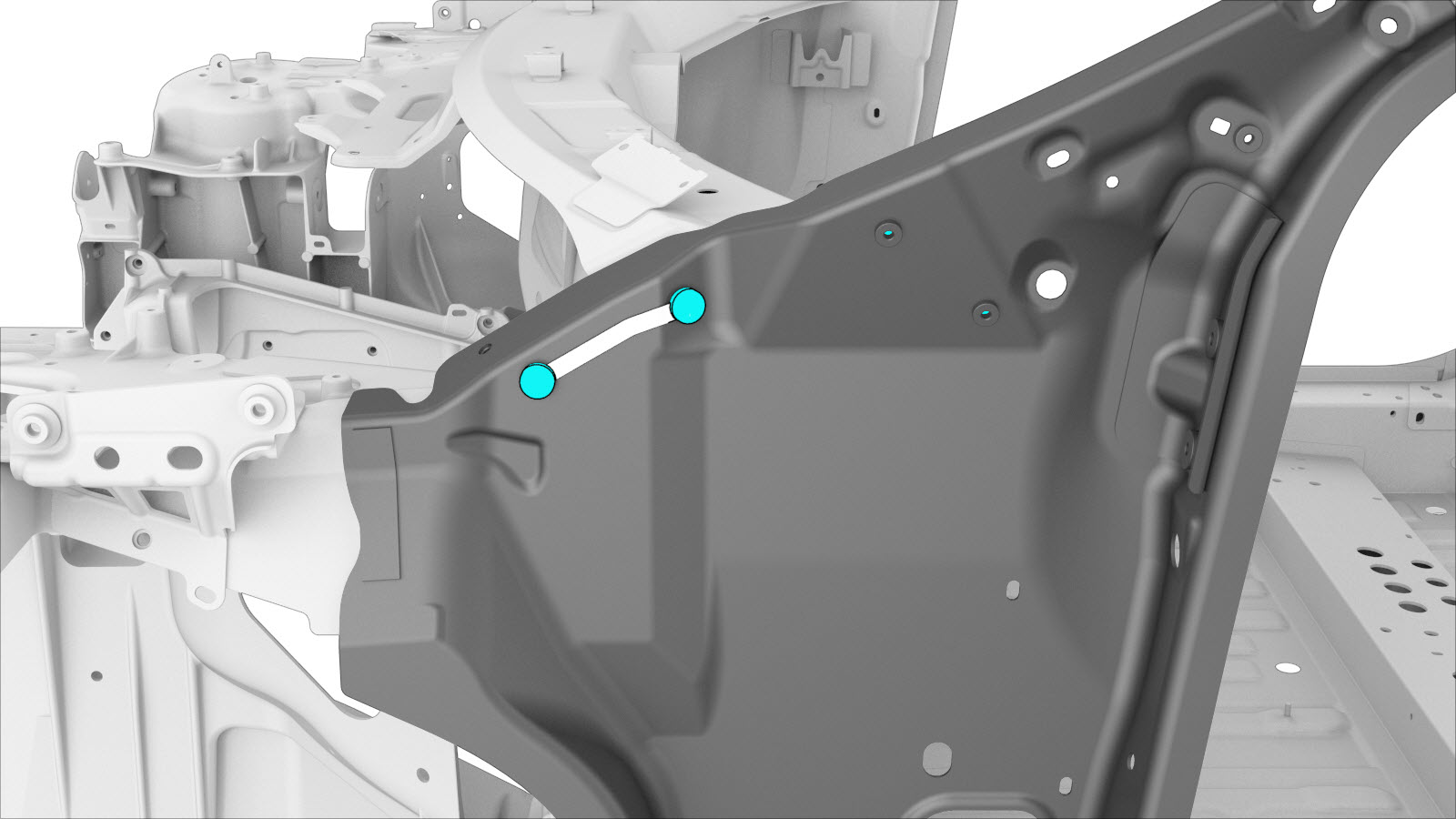

    2. 아래와 같이 카울 상단이 카울 측면 어셈블리에 부착되어 있는 경우,
      강조 표시된 영역 내 볼트 있음: 이 수리 절차 - 카울 측면 어셈블리를 사용합니다(2021년 11월 20일 포함 그 이후에 제작된 차량).
      강조 표시된 영역 내 볼트 없음 이 절차를 사용하지 마십시오. 대신에, 카울 측면 어셈블리(2021년 11월 20일까지 제작된 차량) 수리 절차를 사용합니다.
  • 2021년 11월 19일까지인 경우, 카울 측면 어셈블리(2021년 11월 20일까지 제작된 차량) 수리 절차를 사용합니다.

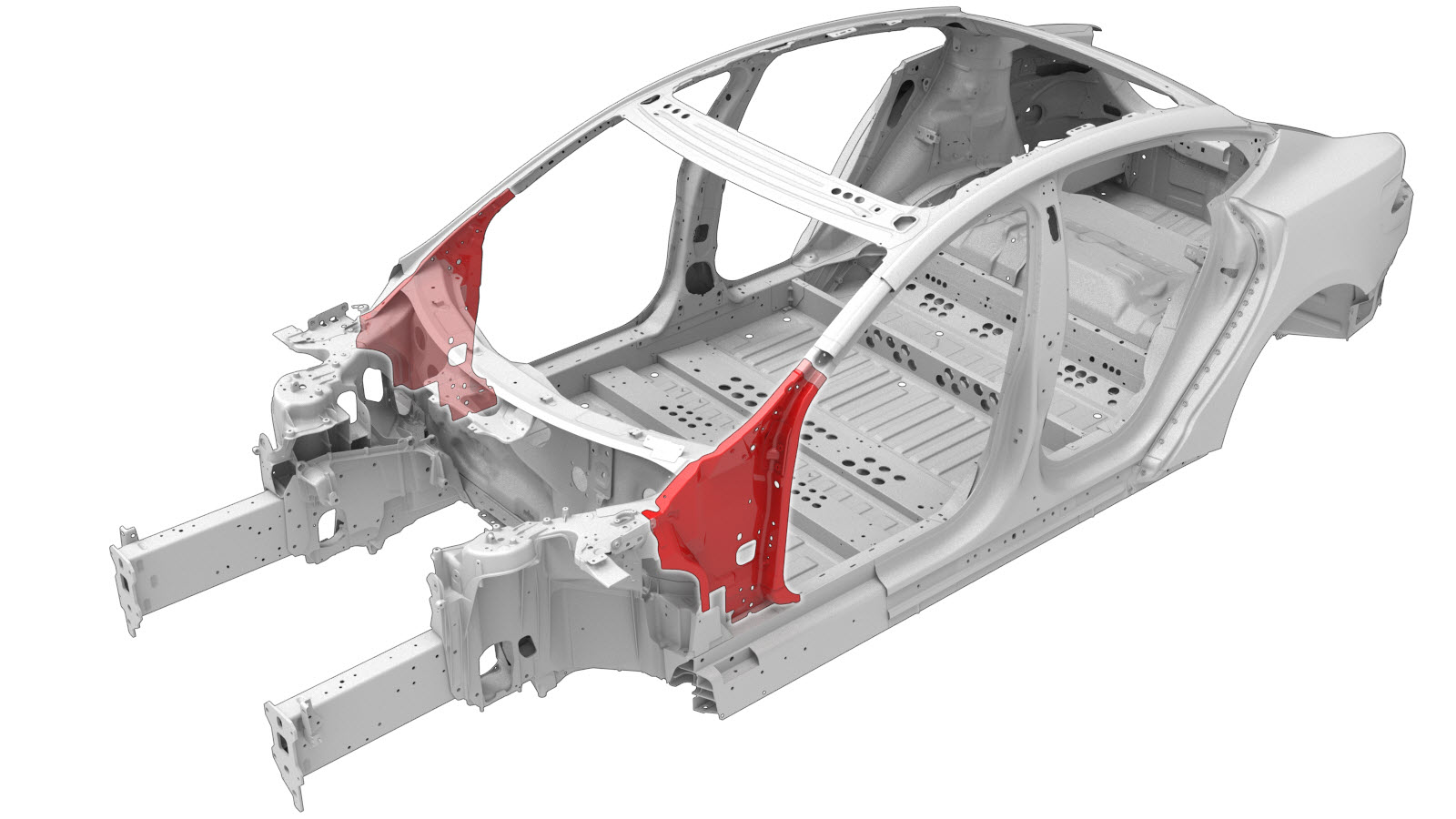

부품 목록

수량 설명 이미지/비고
1 SUB-ASSY - COWL SIDE SX(카울 측면 어셈블리)
17 고강도 구조용 리벳, 6.5mm
2 구조용 리벳, 6.5mm 중간 길이
2 볼트 , HF M6X18 PC88 MAT. Tesla 부품 번호 1006529-00-A.
1 볼트, 별 모양 헤드 , M8-1.25x34 Tesla 부품 번호 1022448-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. .
  2. 다음을 탈거합니다. .
  3. 다음을 탈거합니다. .
  4. 힌지 필러 어셈블리을(를) 탈거합니다.

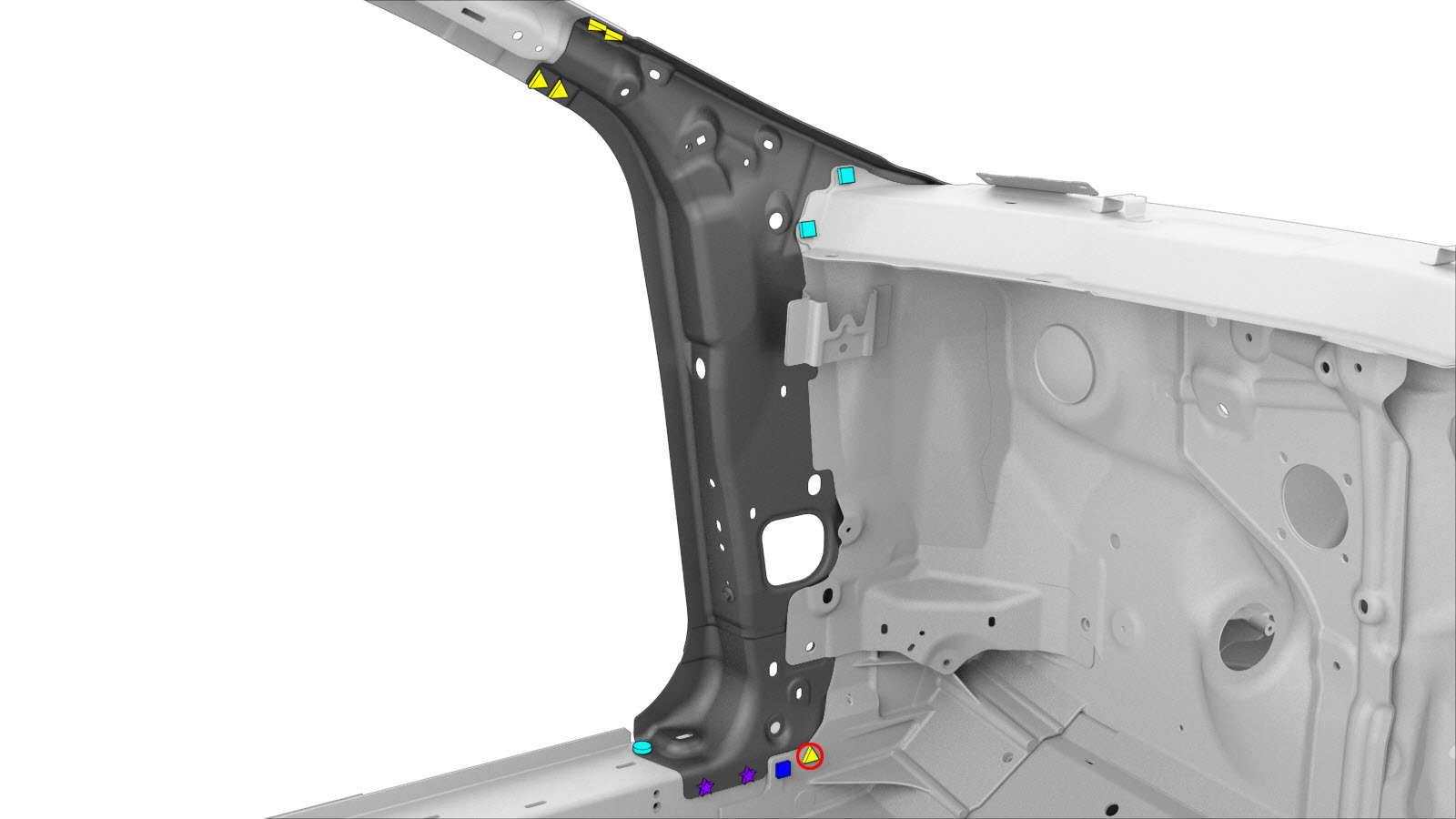

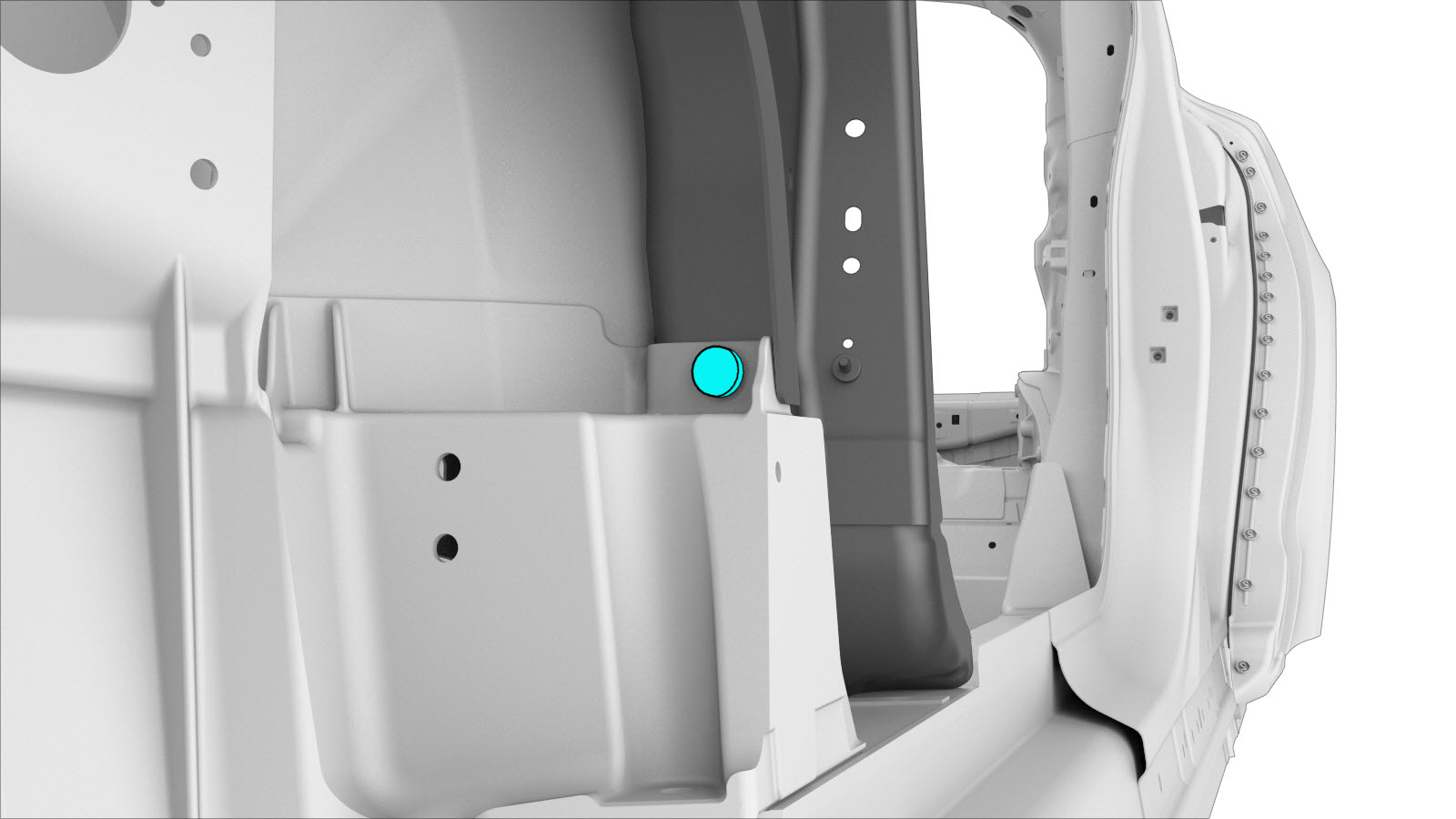

  5. 기존 구성품을 탈거합니다.

    또는 공장 출고 스폿 용접

    또는 공장 출고 스폿 용접을 통해 구멍 뚫기
    Informational PurposesAn informational icon, calling your attention
    참고
    스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.

    또는 RIVTAC

    또는 볼트

    또는 볼트, 별 모양 헤드

  6. 장착을 준비합니다.

    또는 고강도 구조용 리벳, 6.5mm

    또는 구조용 리벳, 6.5mm 중간 길이

    또는 볼트

    또는 볼트, 별 모양 헤드

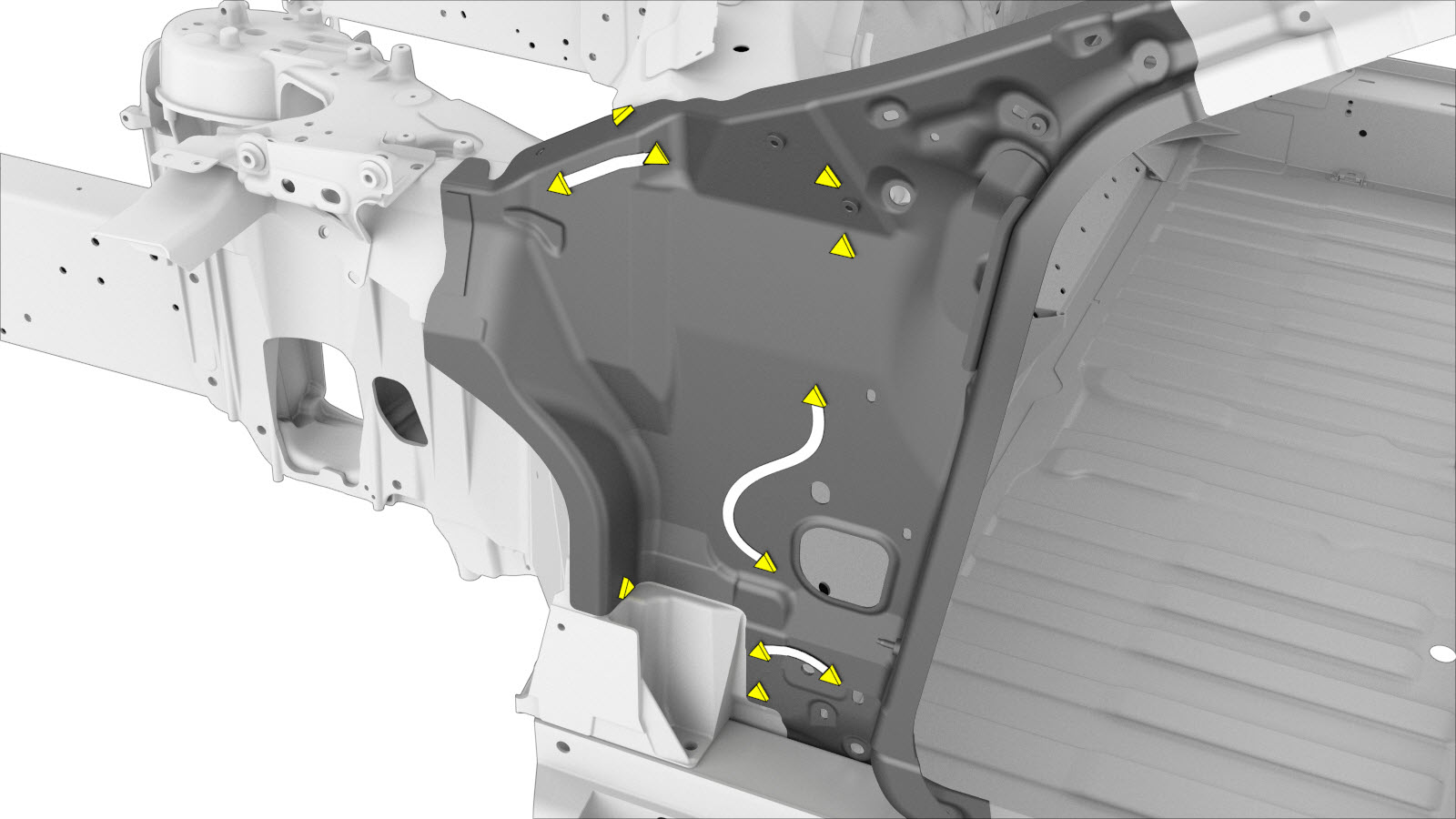

  7. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.

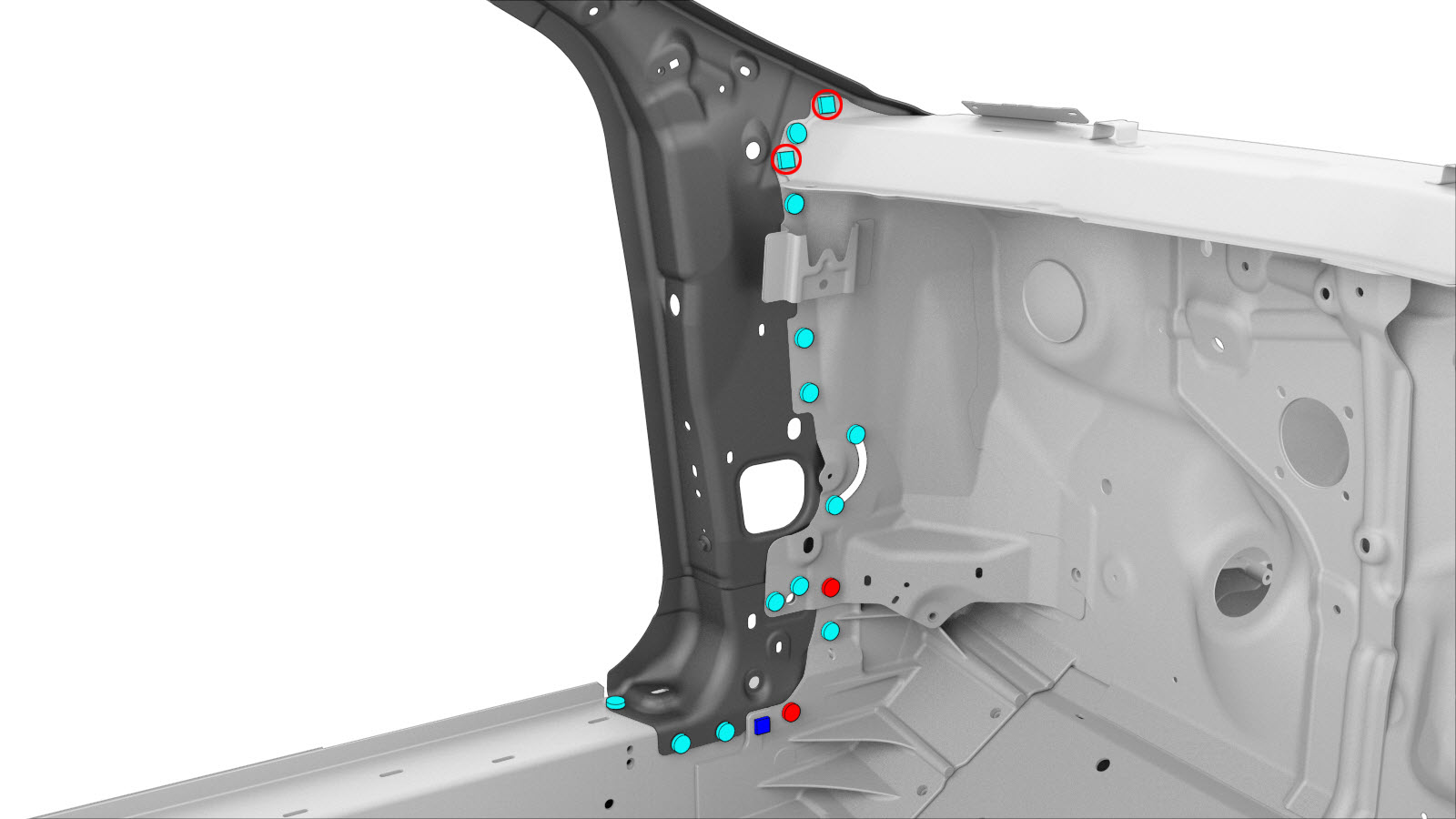

  8. 새 구성품을 장착합니다.
    다음과 같이 패스너를 규격 토크로 조입니다.
  9. 힌지 필러 어셈블리을(를) 장착합니다.
  10. 필요한 수리 후 작업을 수행합니다.
  11. 다음을 장착합니다. .
  12. 다음을 장착합니다. .
  13. 다음을 장착합니다. .
