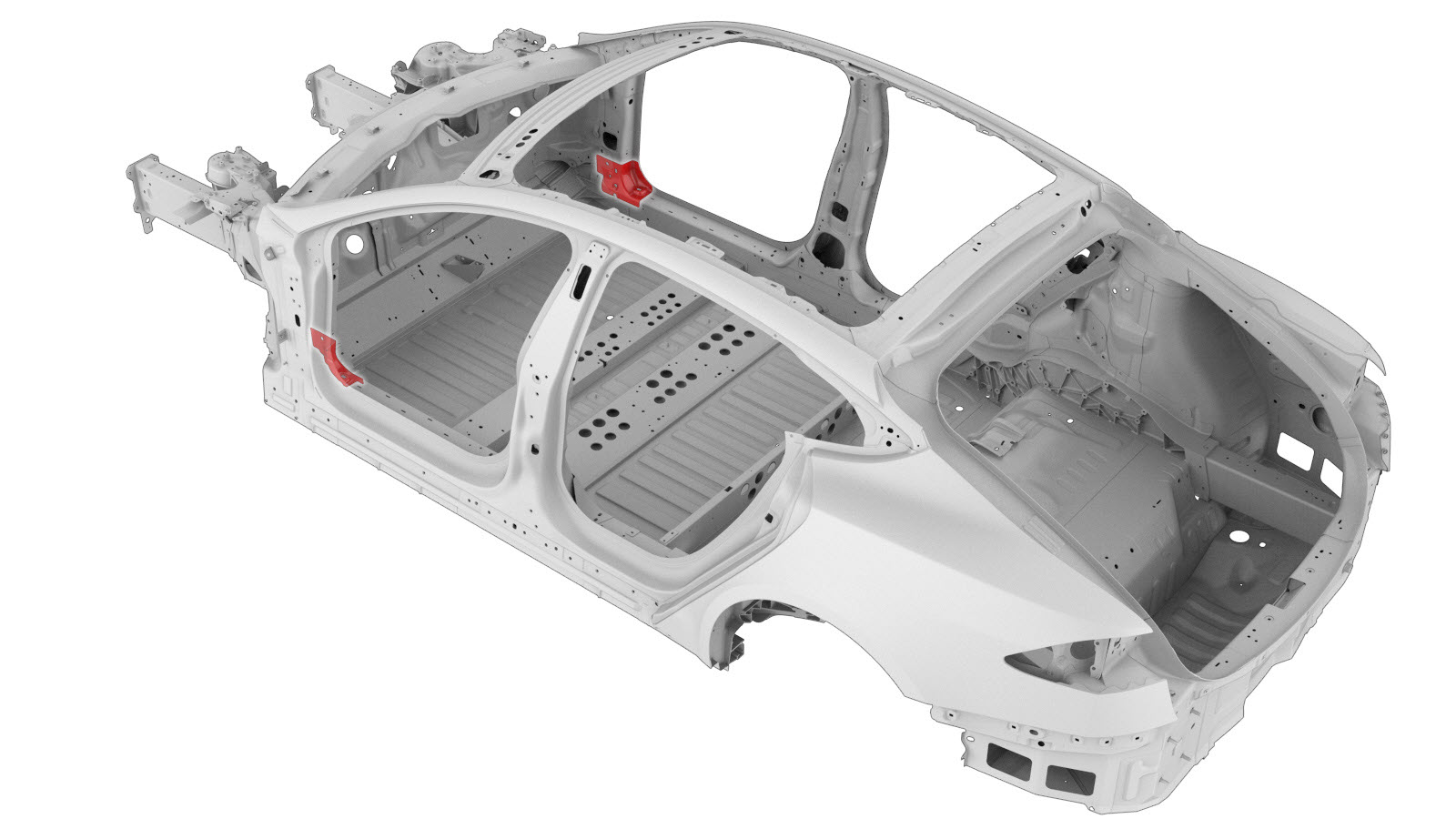

카울 측면부터 실 커넥터
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

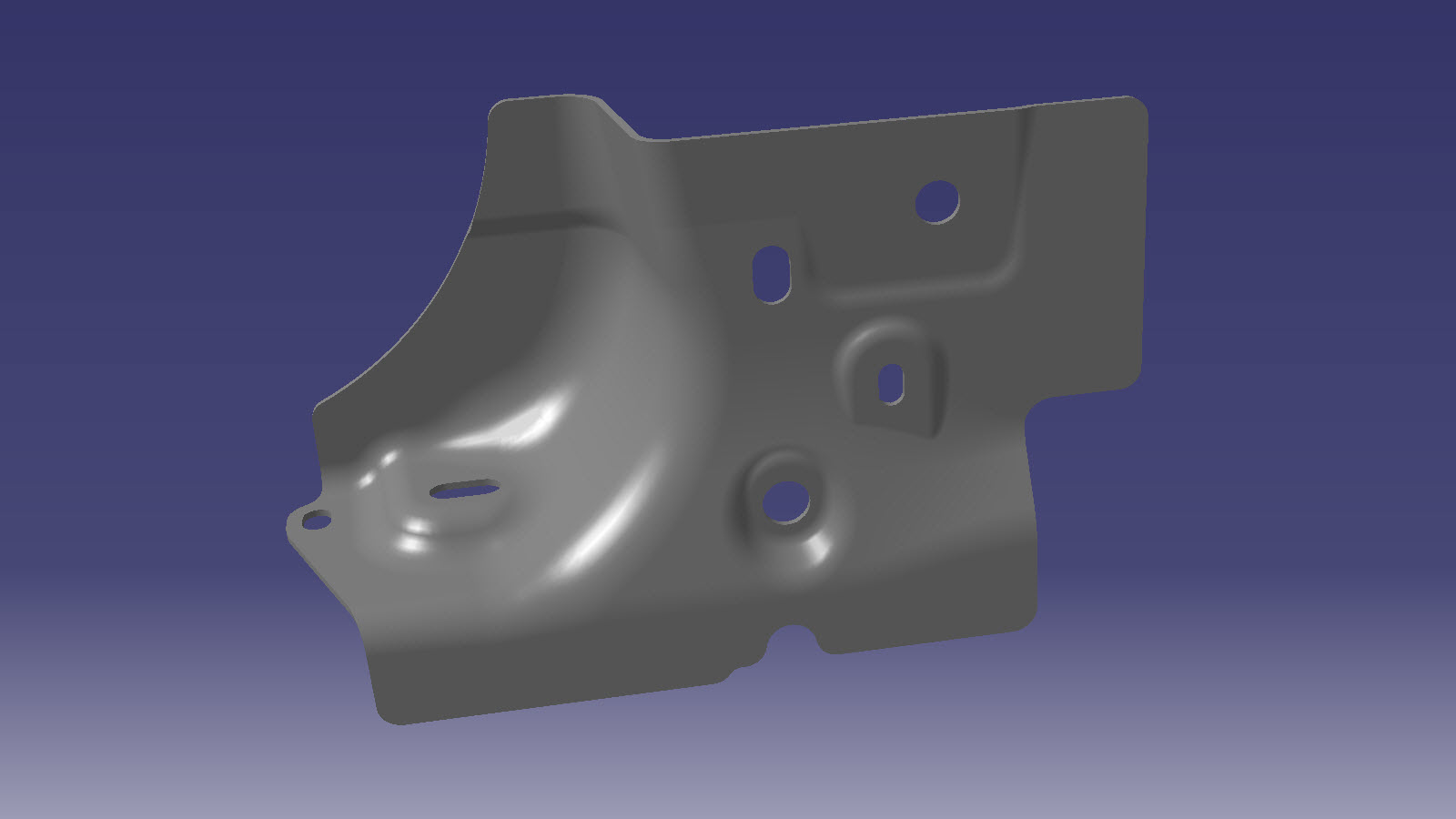

| 1 | CONNECTOR - COWL SIDE TO SILL(카울 측면 및 실 커넥터) |
|
| 8 |
고강도 구조용 리벳, 6.5mm
|
|
| 2 |
구조용 리벳, 6.5mm 중간 길이
|
|
| 3 |
플로우 폼 리벳 S48
|
|
| 1 |
플로우 폼 리벳 S58
|
|
| 1 |
볼트, 별 모양 헤드
, M8x34 |
Tesla 부품 번호 1022448-00-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-

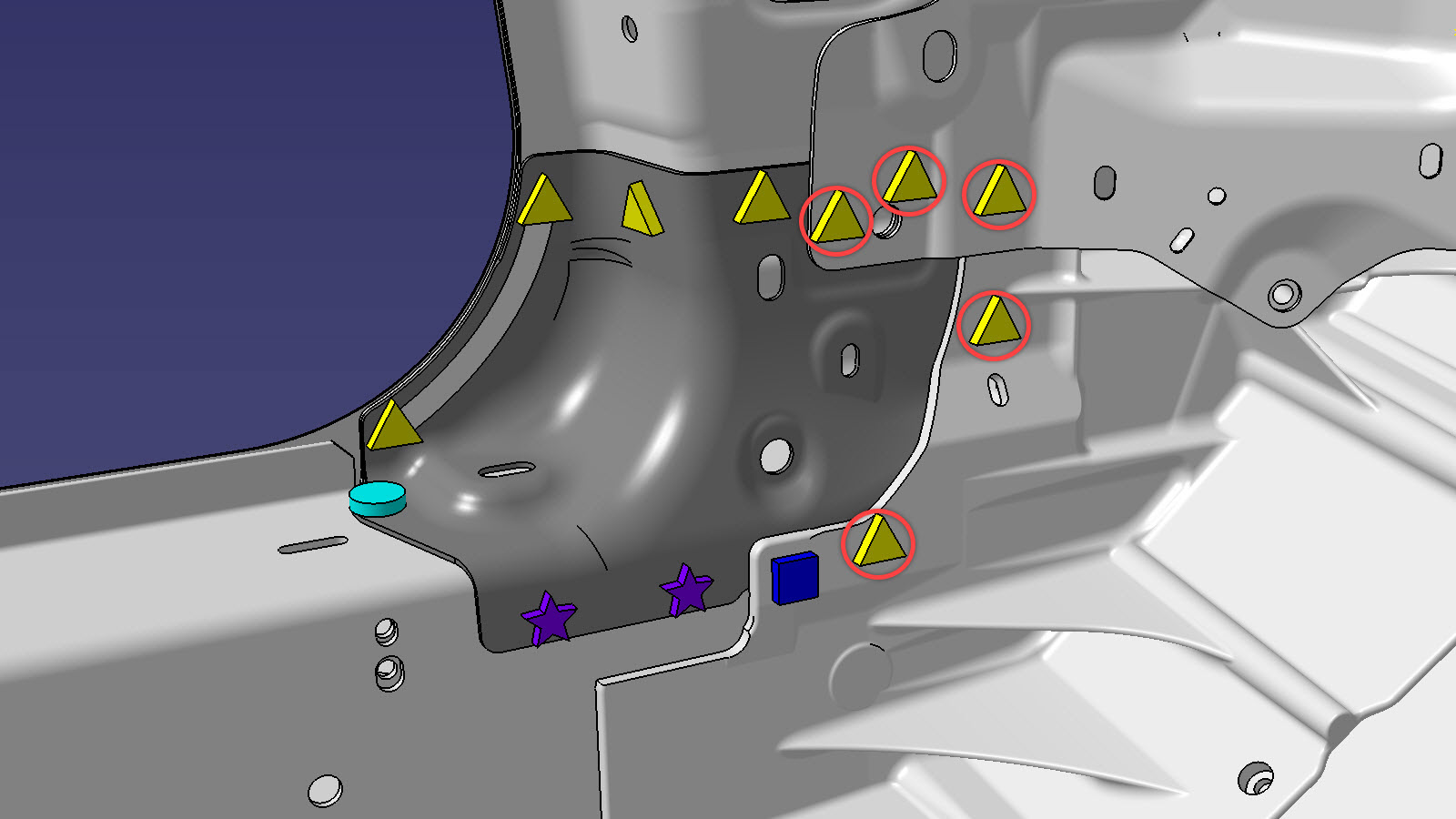

기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
또는
공장 출고 스폿 용접을 통해 구멍 뚫기
참고스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.
또는 공장 출고 구조용 리벳
참고이 위치에 리벳이 장착된 차량은 일부에 한합니다.
또는
RIVTAC
또는 볼트, 별 모양 헤드
-
장착을 준비합니다.
또는 고강도 구조용 리벳, 6.5mm
참고빨간색으로 강조 표시된 리벳 위치에 대해서는, 해당 실 구성품에 미리 뚫은 구멍이 있을 경우에만 리벳을 장착합니다. 또는 볼트, 별 모양 헤드
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-
새 구성품을 장착합니다.
볼트를 30Nm 규격 토크로 조입니다.
- 필요한 수리 후 작업을 수행합니다.
