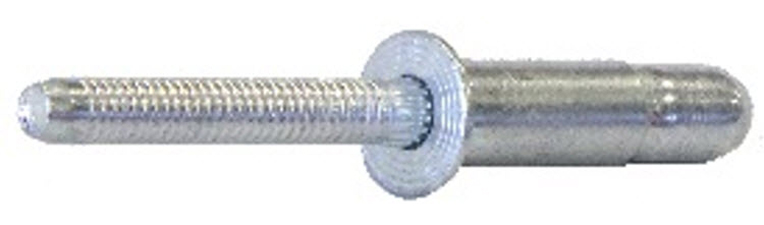

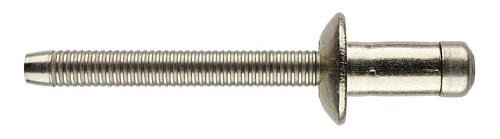

표준 리벳 정보
패스너 유형	패스너 기호	패스너 경로 기호	부품 이름	부품 번호
리벳, 4.8mm			리벳, 4.8MM, 1.6 - 6.9MM	1028719-00-A
구조용 리벳, 6.5mm 짧은 길이			리벳, 6.5MM, 2.0 - 9.5MM	1028408-00-A
구조용 리벳, 6.5mm 중간 길이			STR.CMMN RIV 6.5 STL ZN 3-13.5	1062559-00-A
구조용 리벳, 6.5mm 긴 길이			리벳, 6.5MM, 2.0-15.9MM	1028409-00-A
구조용 리벳, 6.5mm(고강도)			고강도 리벳 6.5MM, 2.6MM - 9.5MM	1454538-00-A
팝 리벳(알루미늄, 반구형 헤드)			BLD RIV 5/32,0.126-0.187,AL/STL,DOMED	1003668-00-C

8mm(5/16인치) 구조용 리벳을 장착하려면 이 문서의 승인된 패스너 설치 도구 섹션에 나열된 공구 중 하나를 아래 나열된 적절한 부착물과 함께 사용하십시오.

카운터싱크 리벳은 리벳 헤드가 차체 패널과 단차 없이 설치되어야 하는 곳에 사용합니다.

카운터싱크 리벳 정보
패스너 유형	패스너 기호	패스너 경로 기호	부품 이름	부품 번호
카운터싱크 리벳, 4.8mm 짧은 길이			SM CTSK RVT,4.8 ALU/STL2.0-3.1MM	1069308-00-A 또는 2046255-00-A
구조용 카운터싱크 리벳, 4.8mm 중간 길이			구조용 카운터싱크 리벳, 4.8MM(3/16") 키트, 알루미늄 바디/스틸 스템, 그립 범위 3.18-8.41MM	1069326-00-A
구조용 카운터싱크 리벳, 6.5mm			구조용 카운터싱크 리벳, 6.5MM(1/4") 키트, 알루미늄 바디/스틸 스템, 그립 범위 4.06-12.07MM	1069327-00-A

카운터싱크 리벳을 설치하기 전에 Microstop 카운터싱크 키트(Tesla 부품 번호 1133101-00-A)로 카운터싱크 구멍을 내십시오. 리벳 헤드가 주변 패널과 높이가 동일하도록 도구의 깊이를 조정하십시오. 자세한 내용은 Microstop 카운터싱크 키트을(를) 참조하십시오.

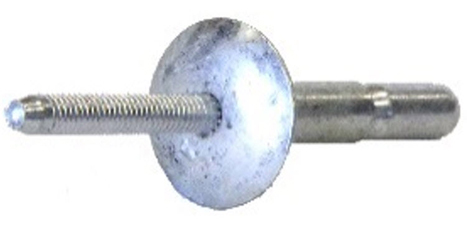

구조용 벌브 리벳은 벌브 리벳의 뒷부분이 일반 구조용 리벳보다 작기 때문에 트림과의 간격이 문제가 되거나 길이가 짧은 리벳을 교체할 때 사용됩니다. 구조용 벌브 리벳은 일반적으로 패널의 전체 두께가 4.5mm 이하인 박판 금속 용도로 사용할 수 있습니다.

구조용 벌브 리벳 정보
패스너 유형	패스너 기호	패스너 경로 기호	부품 이름	부품 번호
구조용 벌브 리벳, 6.5mm			STR. BULB RIV6.5 STL ZN 2-4.5	1063943-00-A

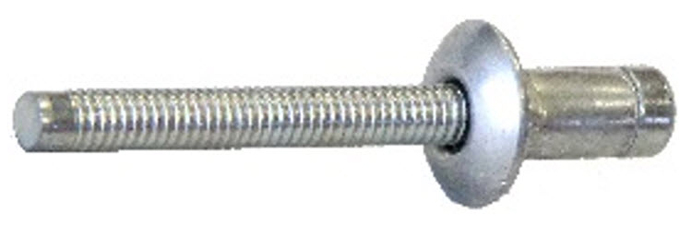

구조용 플랜지 리벳은 부품의 구멍이 기존 리벳 헤드보다 과도하게 큰 경우에 사용됩니다.

구조용 플랜지 리벳 정보
패스너 유형	패스너 기호	패스너 경로 기호	부품 이름	부품 번호
구조용 플랜지 리벳, 6.5mm			LRG FLNG RIV6.5 STL ZN 2-15.9	1062558-00-A
구조용 플랫지 리벳, 6.5mm(고강도)			RIVET STRCTR,1/4x0.1-0.375,STL,ZN	1116094-00-A

셀프 피어싱 리벳(SPR)은 총 패널 수가 3개 이하일 때 사용하도록 설계되었습니다. 가능한 경우 SPR이 더 앏은 패널을 먼저 통과하도록 SPR을 설치하십시오.

셀프 피어싱 리벳 정보
패스너 유형	패스너 기호	패스너 경로 기호	부품 이름	부품 번호
SPR, 5x4			SPR Rivet C 5x4 H4 SKR	1026936-00-A
SPR, 5x4.5			SPR Rivet C 5x4.5 H4 SKR	1026938-00-A
SPR, 5x5			SPR Rivet C 5x5 H4 SKR	1026939-00-A
SPR, 5x6 H4			SPR Rivet C 5x6 H4 SKR	1026940-00-A
SPR, 5x6 H2			SPR Rivet C 5x6 H2 SKR	1026941-00-A
SPR, 5x6.5			SPR Rivet C 5x6.5 H4 SKR	1026942-00-A
SPR, 5x7			SPR Rivet C 5x7 H4 SKR	1026943-00-A
SPR, 5x8 SKR			SPR Rivet K 5x8 H4 SKR	1026944-00-A
SPR, 5x8 SK			SPR Rivet P 5x8 H4 SK	1026945-00-A
SPR, 5x9			SPR Rivet K 5x9 H4 SKR	1028629-00-A

SPR을 장착하려면 이 문서의 승인된 패스너 설치 도구 섹션에 나열된 공구 중 하나를 적절한 다이와 함께 사용하십시오. ProSpot 도구의 경우 아래 표를 참고하여 차체 수리 설명서에 나열된 Böllhoff 다이 목록을 기반으로 적절한 다이를 확인하십시오.

반복적 수리가 필요할 가능성이 있는 영역에 SPR 대신 플로우 폼 리벳을 사용하면 차체 패널에 추가 구멍을 뚫지 않아도 됩니다. 자세한 내용은 플로우 폼 리벳 사용을(를) 참조하십시오.

플로우 폼 리벳 정보
패스너 유형	패스너 기호	패스너 경로 기호	부품 이름	부품 번호
플로우 폼 리벳, S08			Flw Frm Rvt,S08-8mmSt.Stl 1.3-2.5	1069328-00-A
플로우 폼 리벳, S18			Flw Frm Rvt,S18-8mmSt.Stl 2.3-3.5	1069329-00-A
플로우 폼 리벳, S28			Flw Frm Rvt,S28-8mmSt.Stl3.35-4.10	1069330-00-A
플로우 폼 리벳, S38			Flw Frm Rvt,S38-8mmSt.Stl 4.0-5.15	1069331-00-A
플로우 폼 리벳, S48			Flw Frm Rvt,S48-8mmSt.Stl 5.0-6.1	1069332-00-A
플로우 폼 리벳, S58			Flw Frm Rvt,S58-8mmSt.Stl 6.0-7.2	1069333-00-A
플로우 폼 리벳, S68			Flw Frm Rvt,S68-8mmSt.Stl 7.1-8.3	1069334-00-A

플로우 폼 리벳을 장착하려면 이 문서의 승인된 패스너 설치 도구 섹션에 나열된 공구 중 하나를 적절한 다이와 함께 아래 나열된 장착 압력으로 사용하십시오.

BOM(기계식으로 고정된 대형 블라인드 패스너)은 직경 5/16인치, 구조용 리벳은 지름 8mm로 제공됩니다.

BOM 및 8mm 구조용 리벳 정보
패스너 유형	패스너 기호	패스너 경로	부품 이름	부품 번호
BOM, 5/16인치		해당 없음	BOM5/16 STL ZINC GRIP7.95-11.1	1062555-00-A
8mm 구조용 리벳			BLIND RIVET 5/16X4.0-7.0 GRIP STL ZN	1058710-00-A

BOM을 장착하려면 이 문서의 승인된 패스너 설치 도구 섹션에 나열된 공구 중 하나를 아래 나열된 적절한 부착물과 함께 사용하십시오.

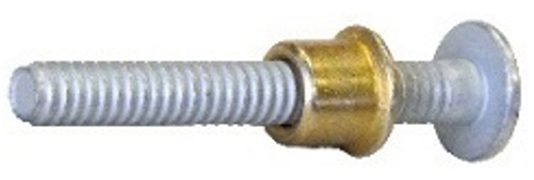

NeoBolt 및 AV 볼트 리벳은 직경 3/4 및 5/8인치로 제공됩니다.

NeoBolt 정보
패스너 유형	패스너 기호	부품 이름	부품 번호	그립 범위
NeoBolt		Neo Bolt, 3/4인치, 짧은 길이	1599680-00-A	12.7-22.1mm.
		COLLAR,NEOBOLT,3/4	1599682-00-A	n/a
		Neo Bolt, 3/4인치, 긴 길이	1599681-00-A	25.4-34.8mm.
		COLLAR,NEOBOLT,3/4	1599682-00-A	n/a
		Neo Bolt, 5/8인치	1599677-00-A	4.9-15.7mm.
		COLLAR,NEOBOLT,5/8	1599679-00-A	n/a
AV 볼트 리벳	n/a	Avbolt 리벳, 5/8인치	1600794-00	12.7-19.05mm.

NeoBolt를 장착하려면 이 문서의 승인된 패스너 설치 도구 섹션에 나열된 공구 중 하나를 사용하십시오.

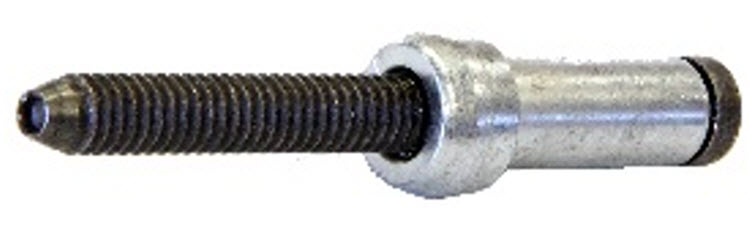

핀 및 고리 패스너는 직경 1/4인치 및 5/16인치로 제공됩니다.

핀 및 고리 정보
패스너 유형	패스너 기호	부품 이름	부품 번호
핀 및 고리, 1/4인치		PIN&COLLAR 1/4 STL ZINC 1.6-15.9	1062557-00-A
핀 및 고리, 5/16인치		PIN&COLLAR5/16 STL ZNC 3.2-19.1	1062556-00-A

핀 및 고리를 장착하려면 이 문서의 승인된 패스너 설치 도구 섹션에 나열된 공구 중 하나를 아래 나열된 적절한 부착물과 함께 사용하십시오.

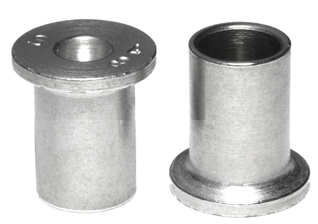

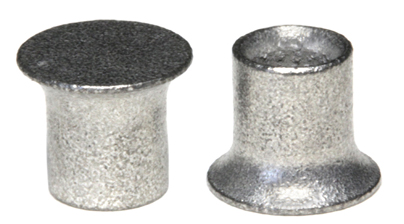

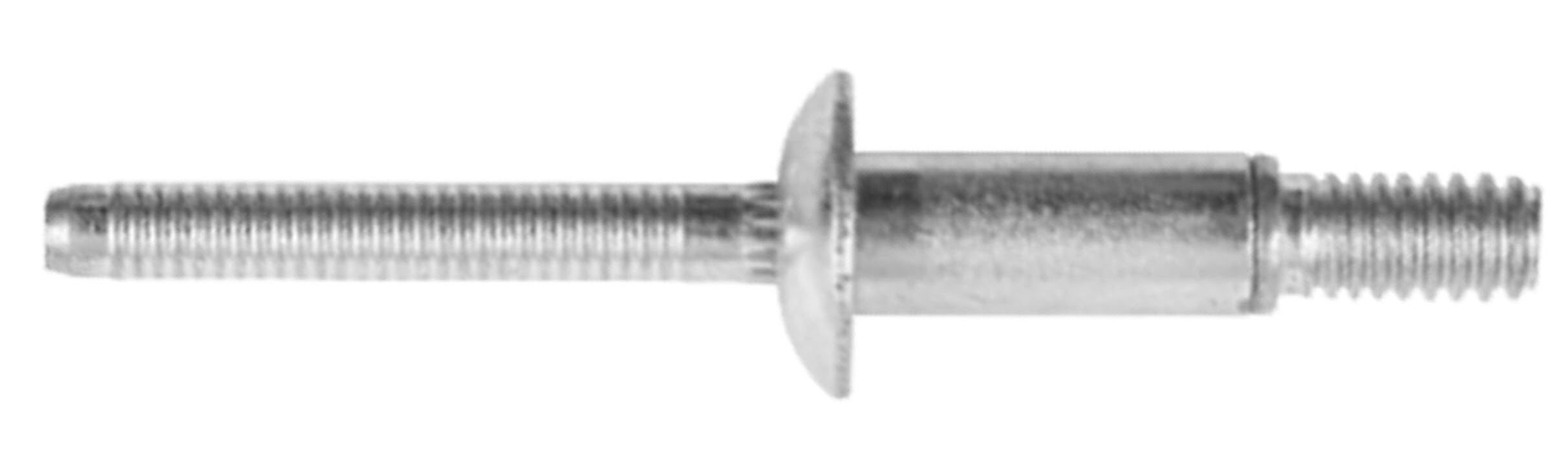

리벳 스터드 장착을 위해 지정된 패스너를 적절히 장착할 수 있는 어떠한 도구도 사용할 수 있습니다.

	개별 패스너 기호	패스너 경로 기호	부품 번호
리벳 너트(Rivnut)			수리 절차에 명시된 패스너에 따라 다릅니다.
리벳 스터드			수리 절차에 명시된 패스너에 따라 다릅니다.

아래 표를 참고하여 승인된 패스너 유형에 사용할 수 있는 승인된 패스너 설치 도구를 확인합니다.

패스너 설치 도구	패스너
	SPR	플로우 폼 리벳	BOM 및 8mm 구조용 리벳	핀 및 고리	4.8mm 및 6.5mm 구조용 및 카운터싱크 리벳	NeoBolt와 AV 볼트

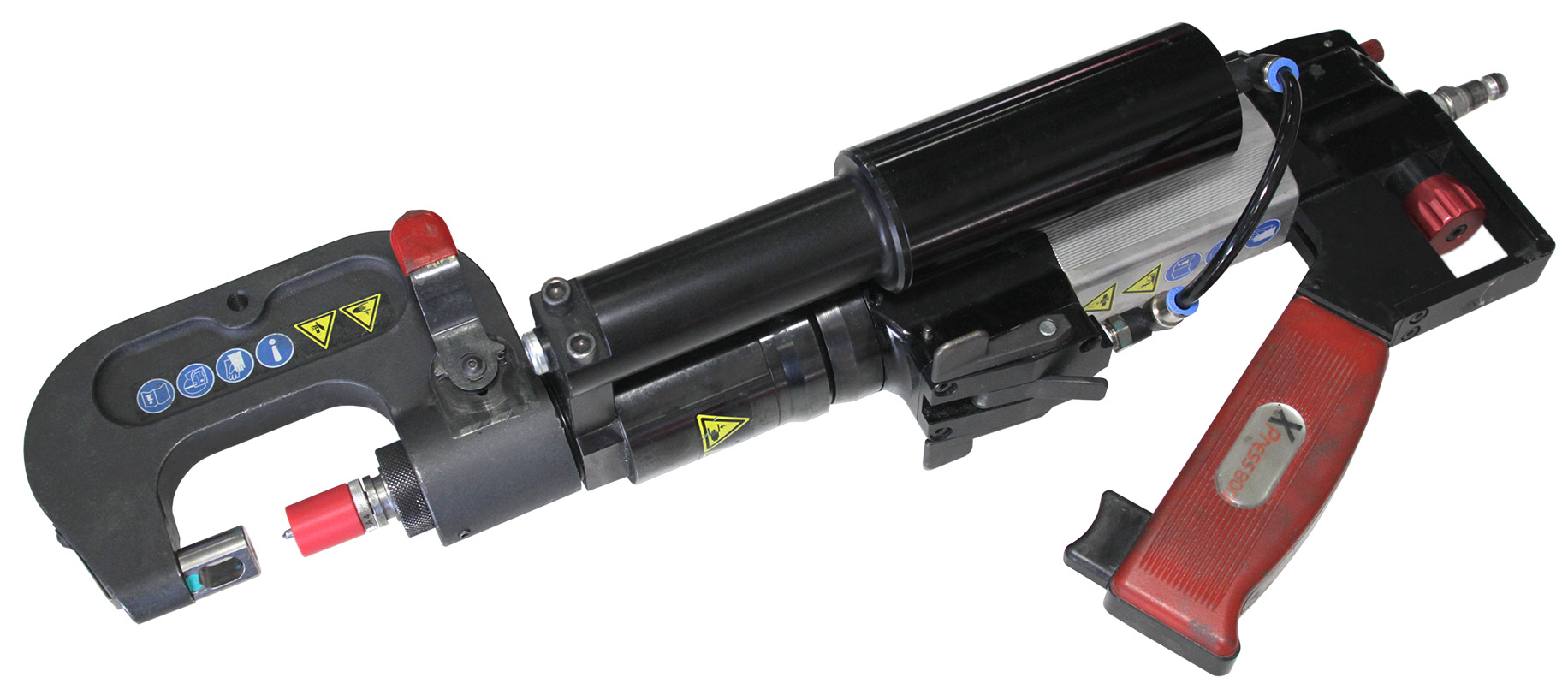

XPress 800 공구

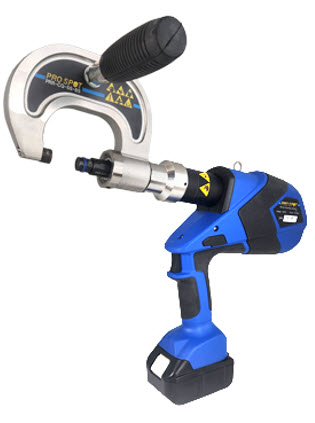

ProSpot PR-5

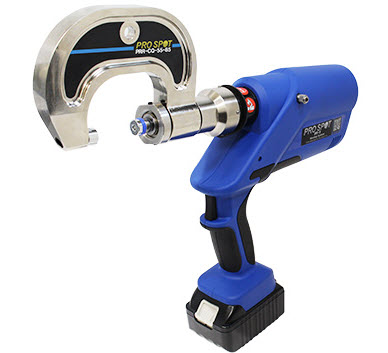

ProSpot PR-5D

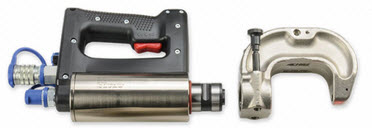

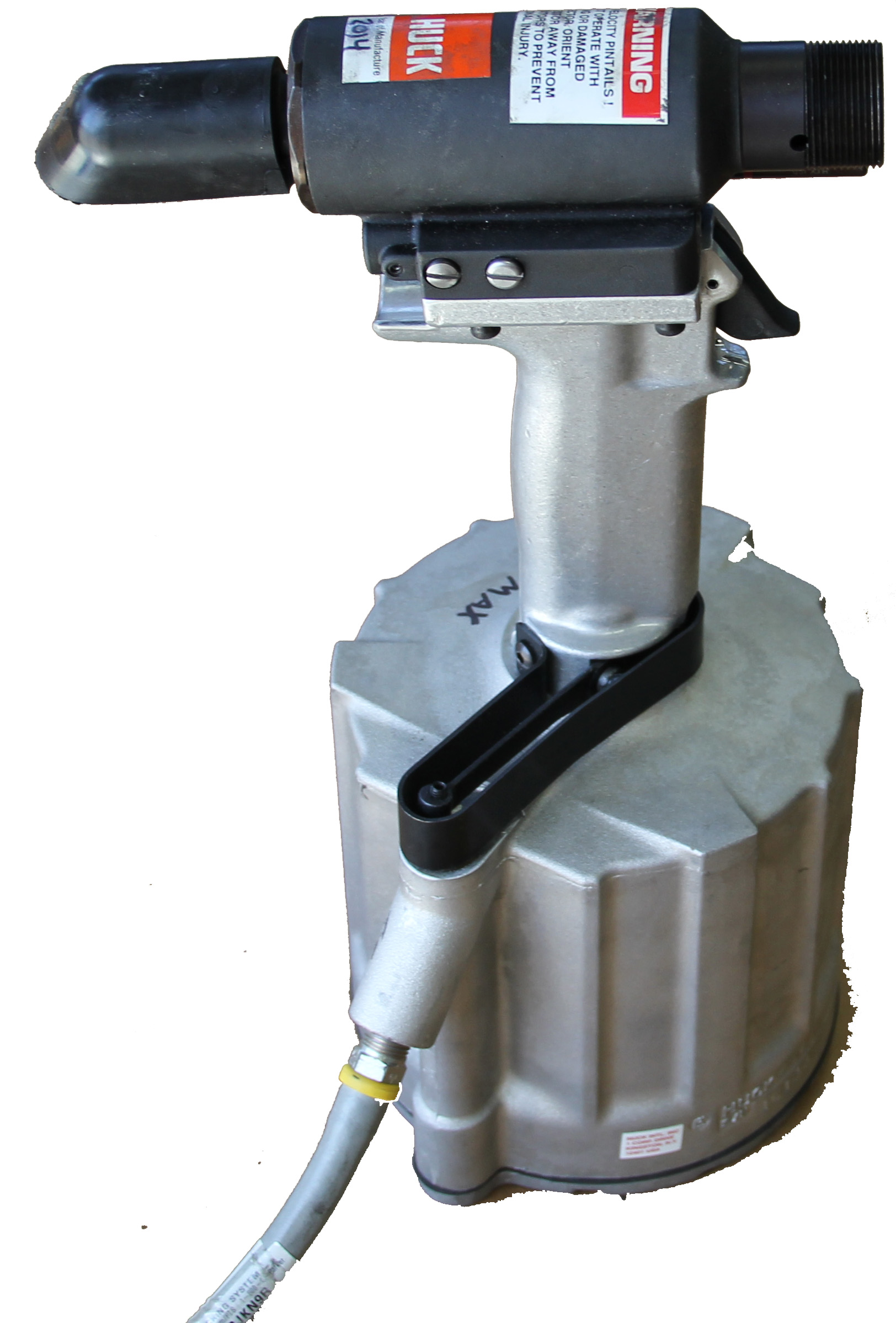

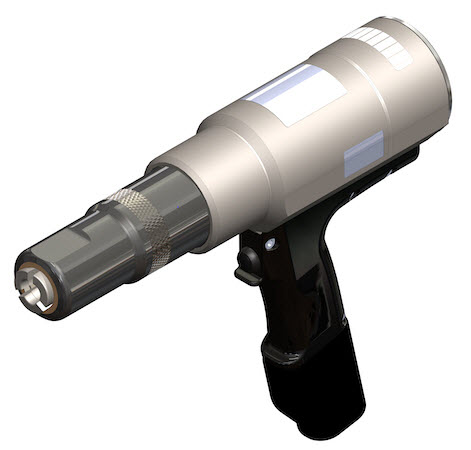

Huck 254 공기압/수압 겸용 설치 공구

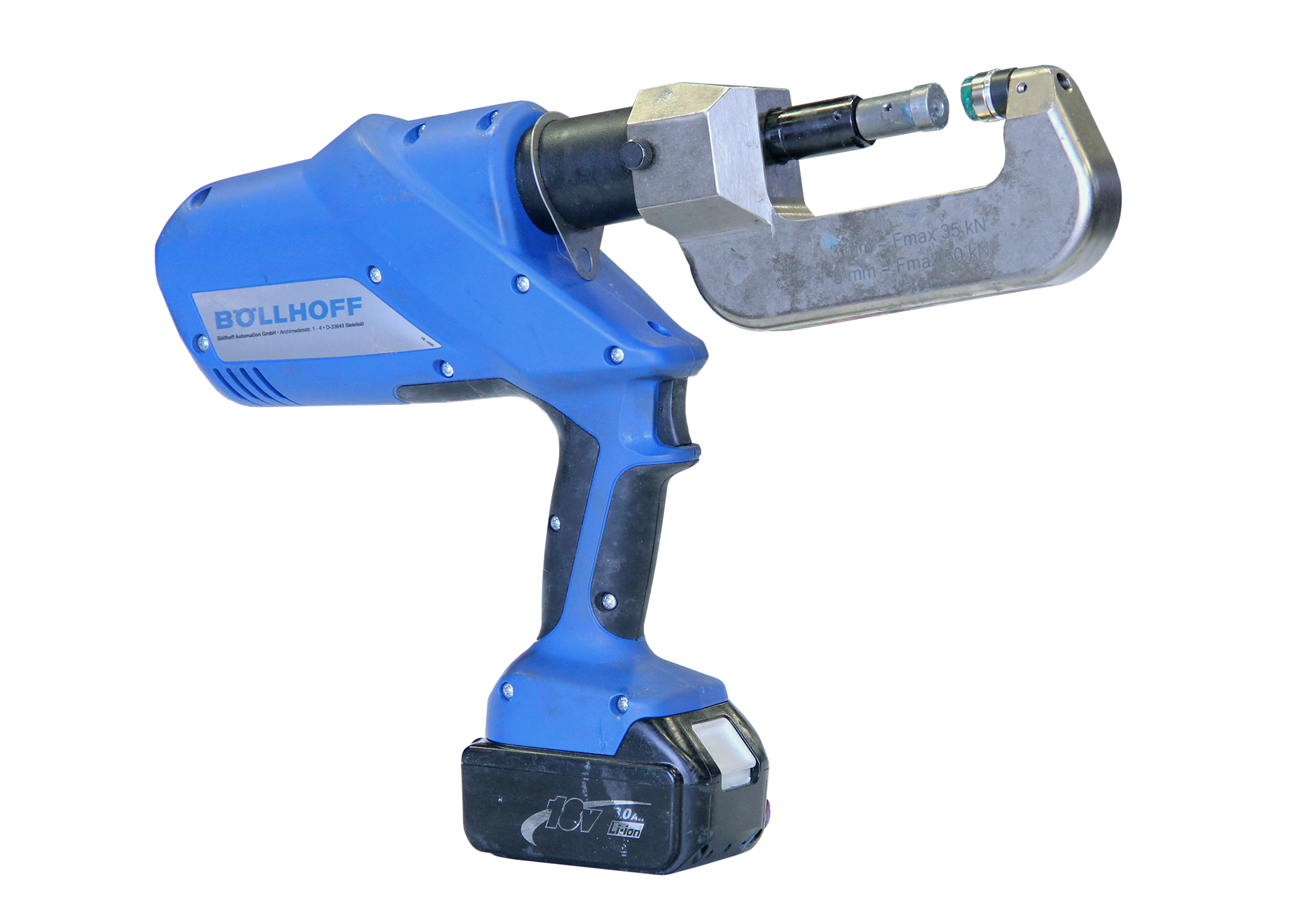

Böllhoff HTF 50 SPR 공구
TKR PNP 90 UN 2.0
TKR PNP 90 XT²
Stanley AV25

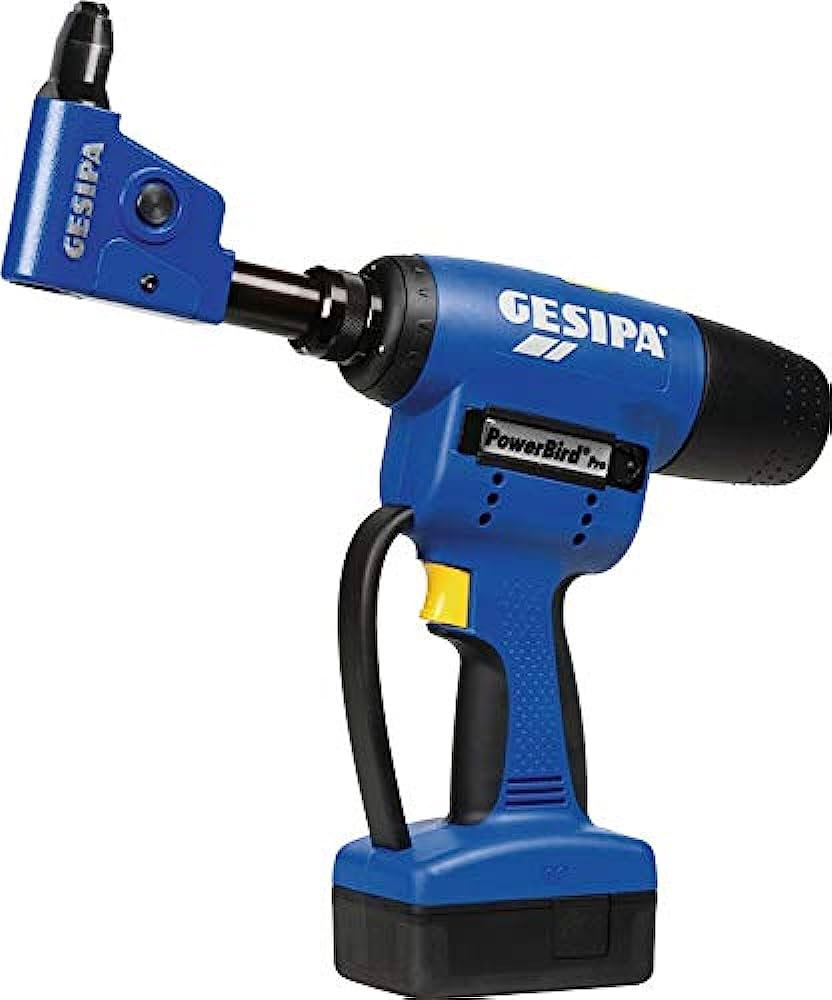

Gesipa PowerBird Pro(앵글 헤드 90°로 표시)

• 승인됨
• 승인되지 않음
