심 실러 위치
차량 제작 시 심 실러가 도포된 위치와 차량 수리 시 심 실러를 도포해야 하는 위치를 보여줍니다.

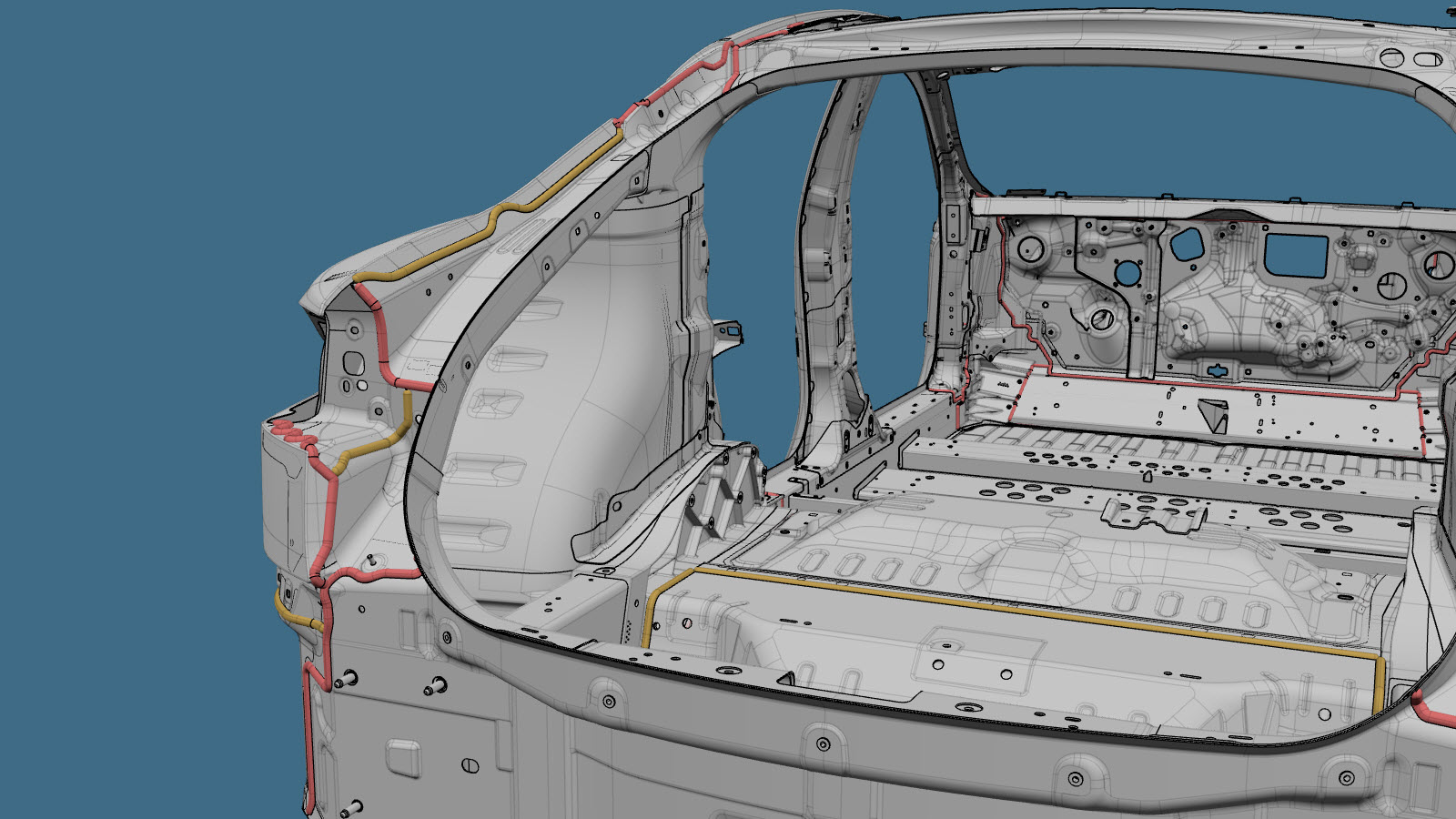

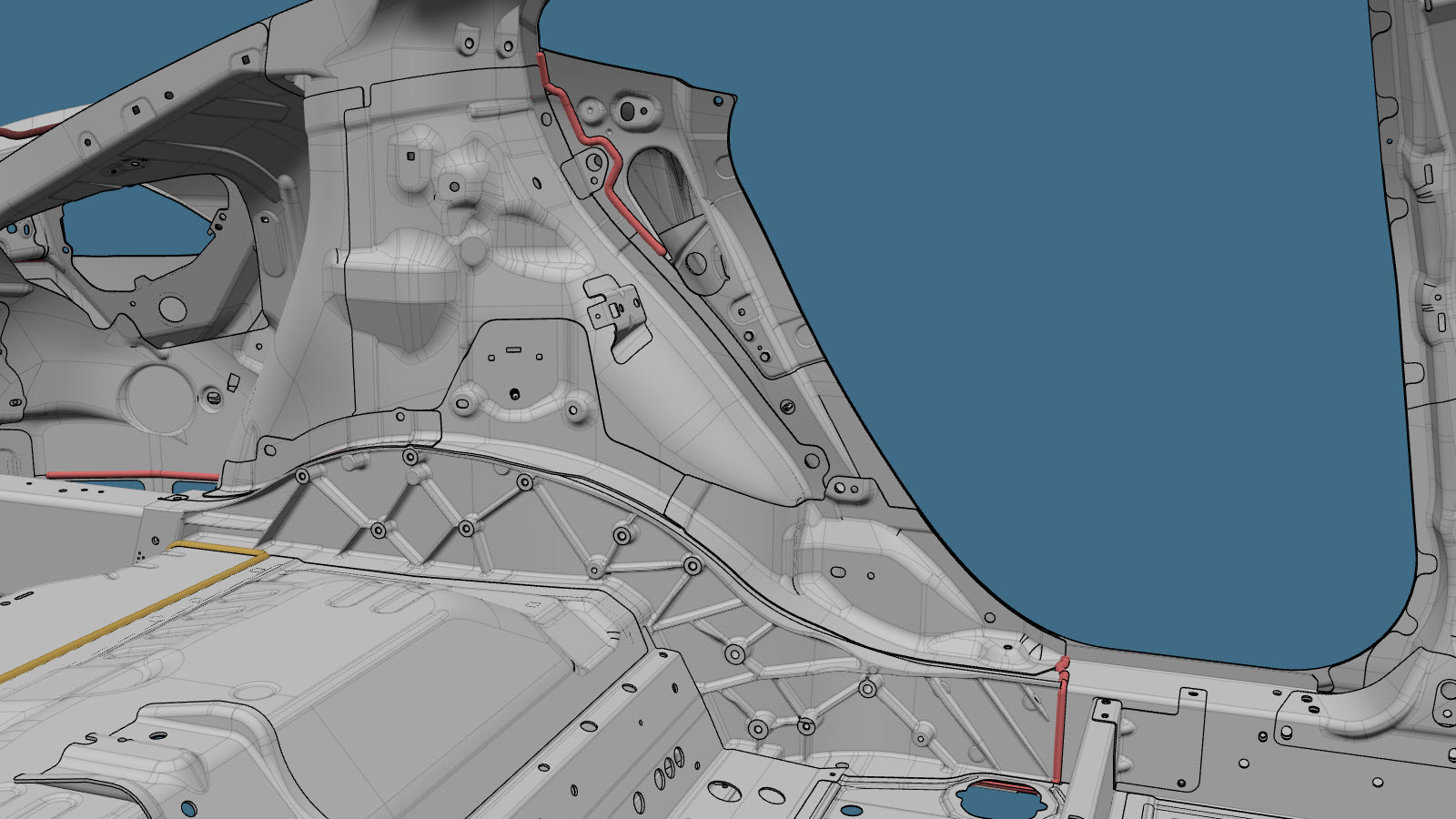

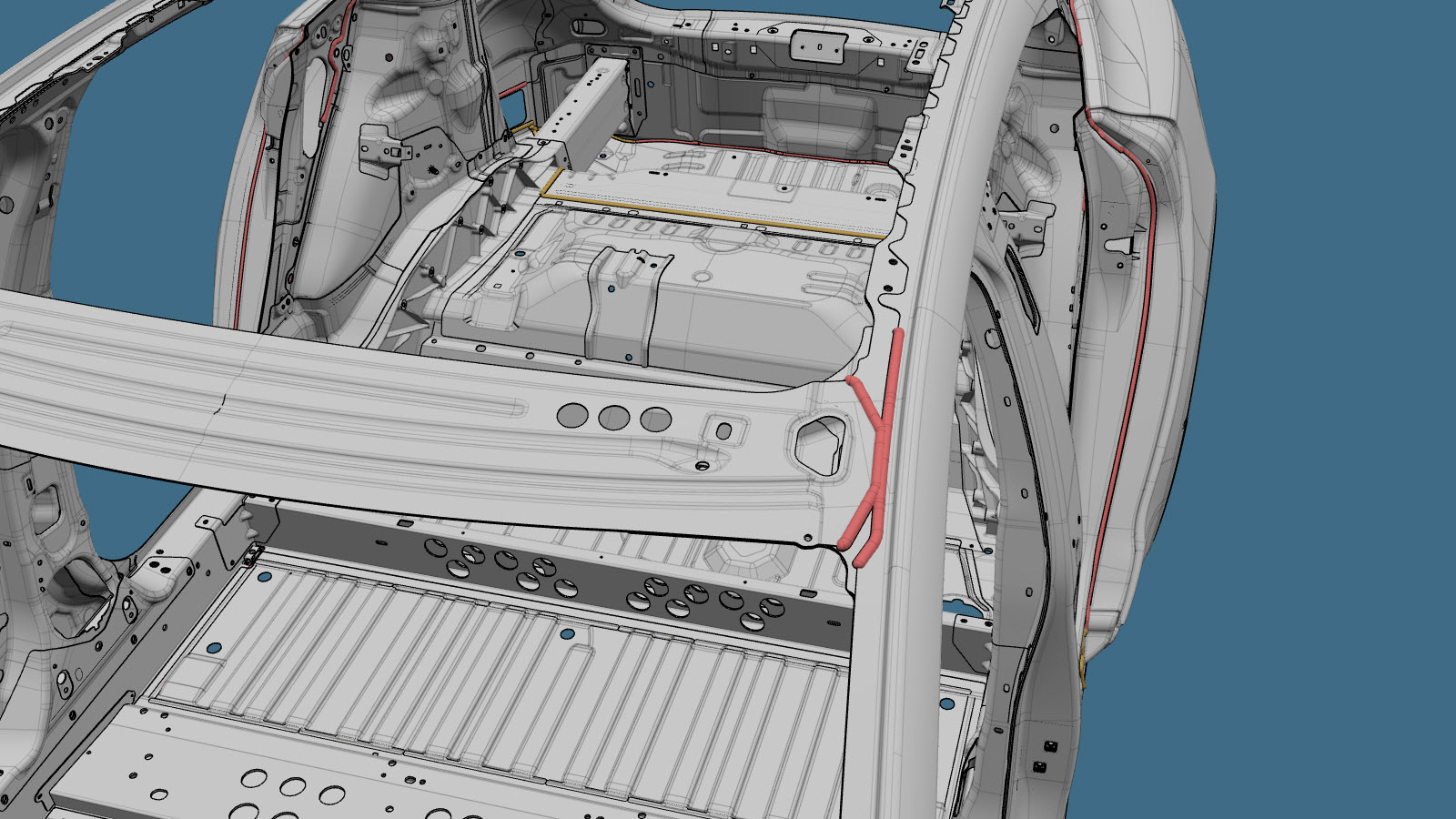

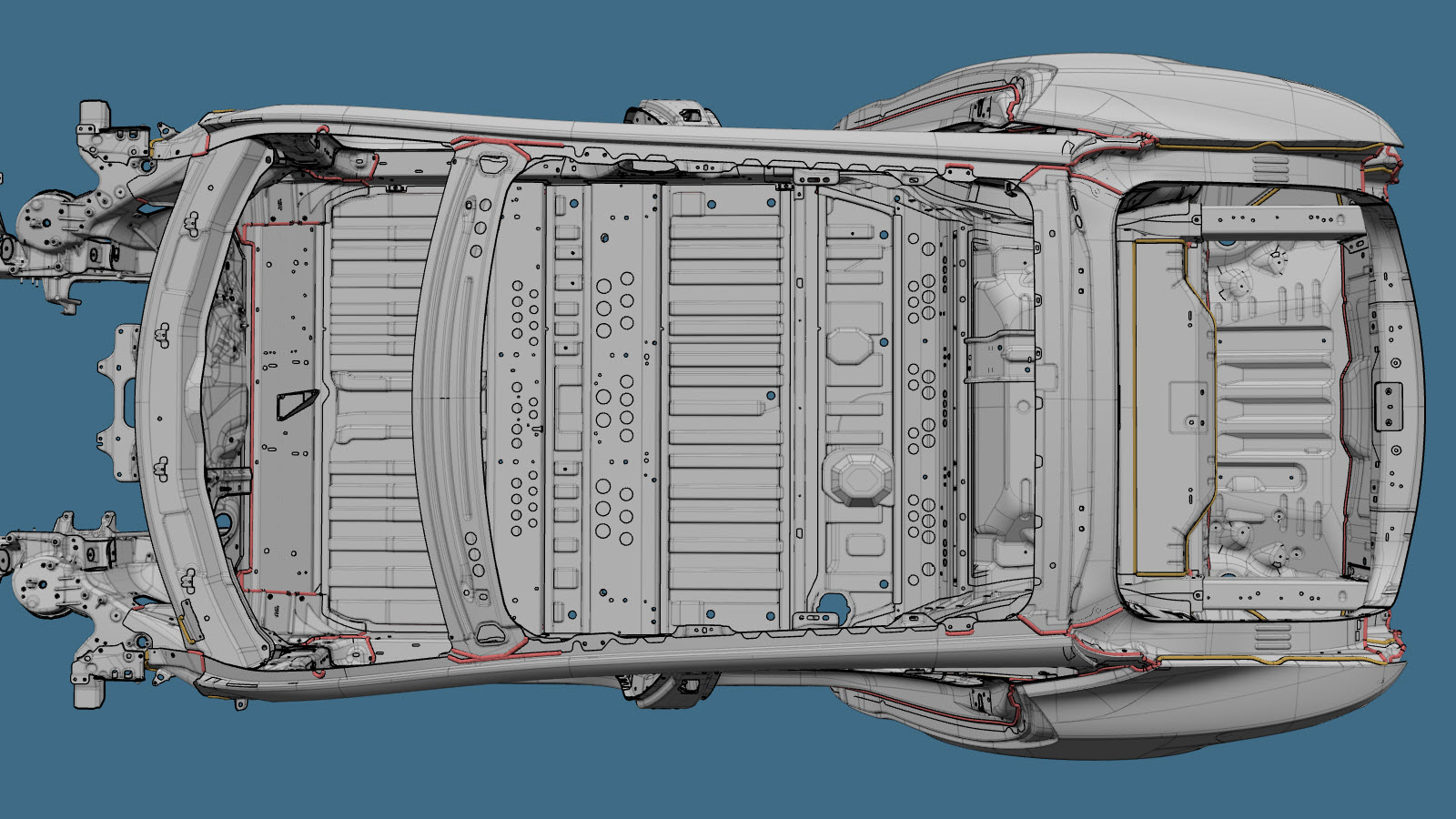

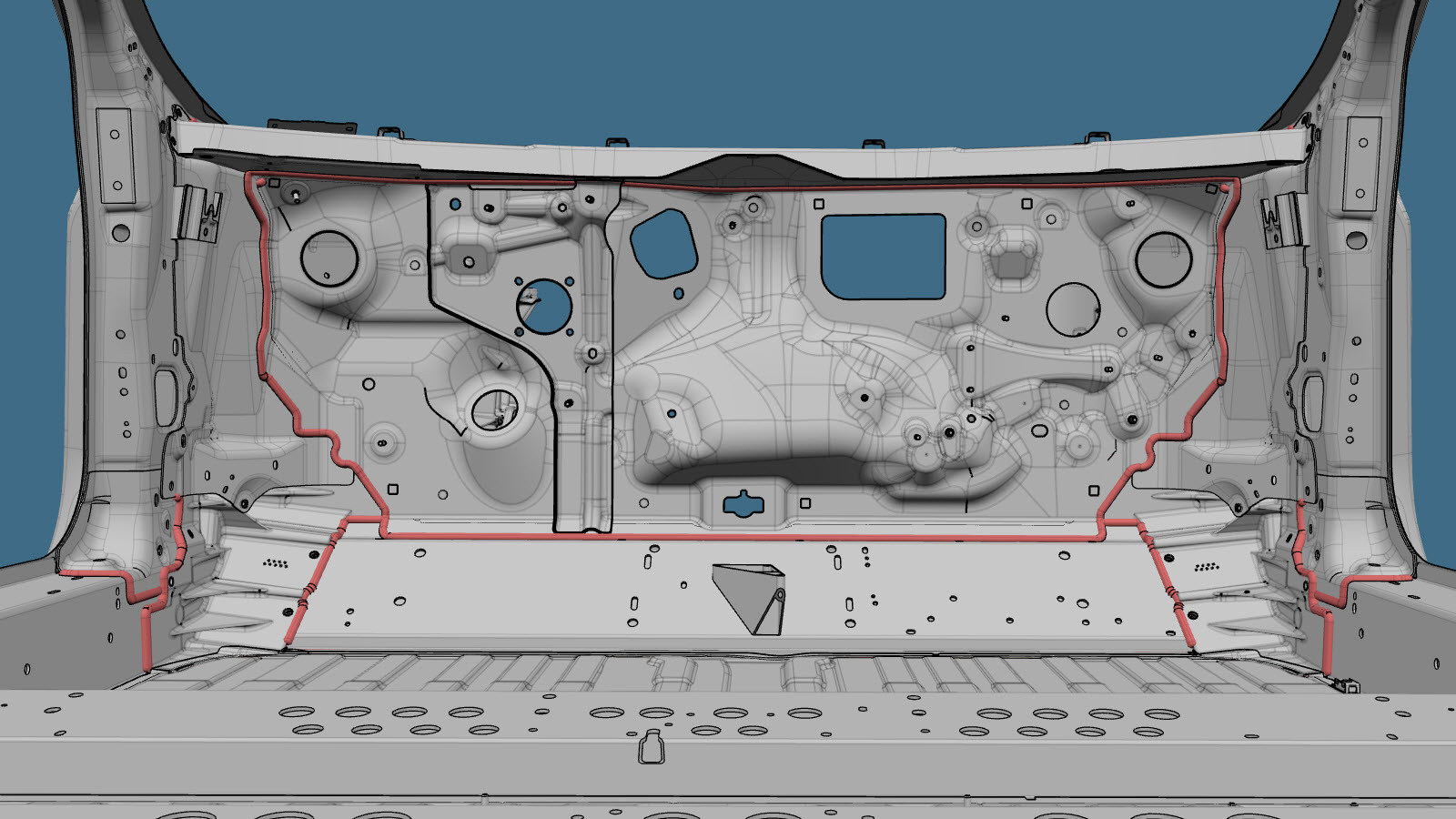

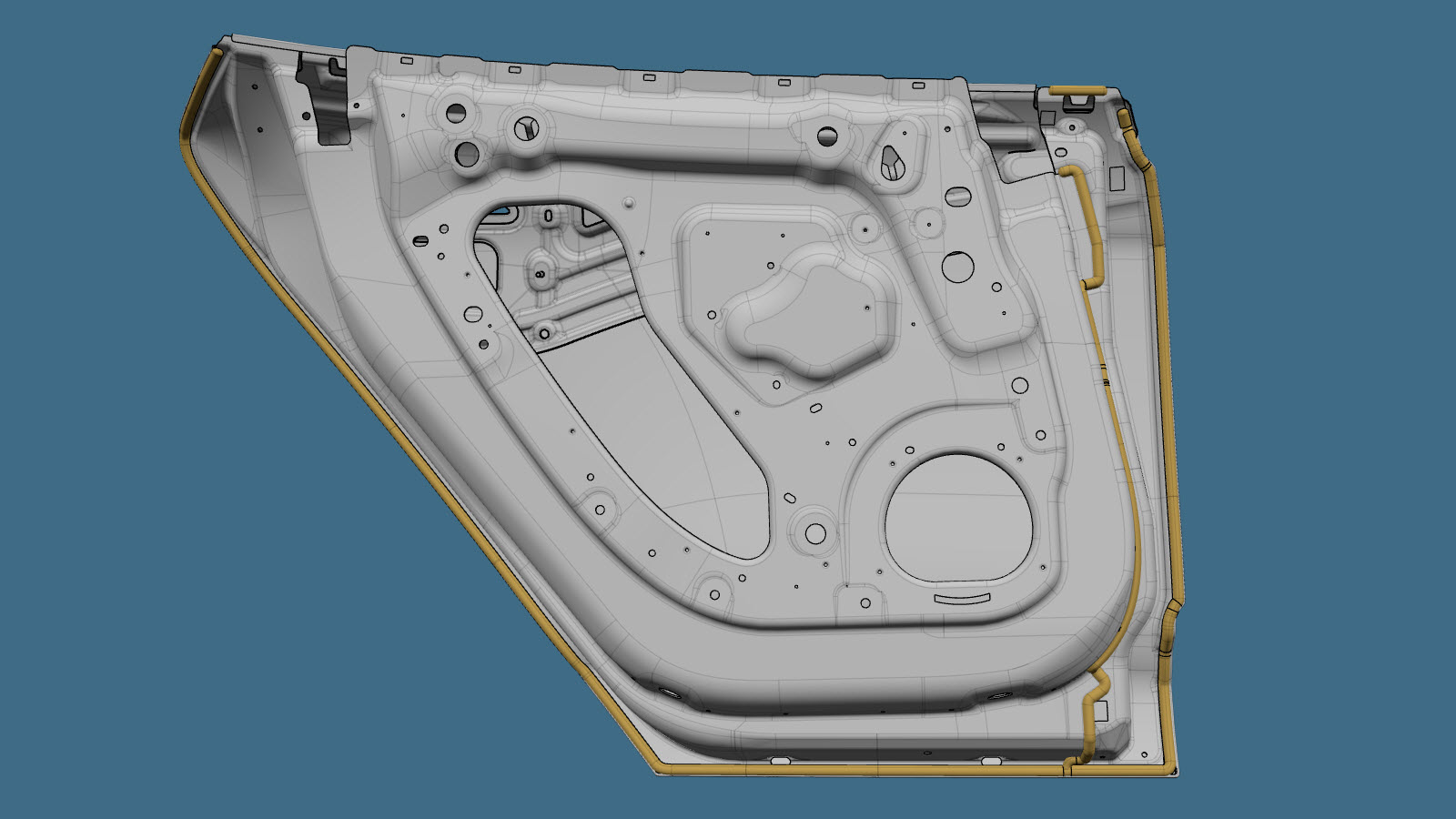

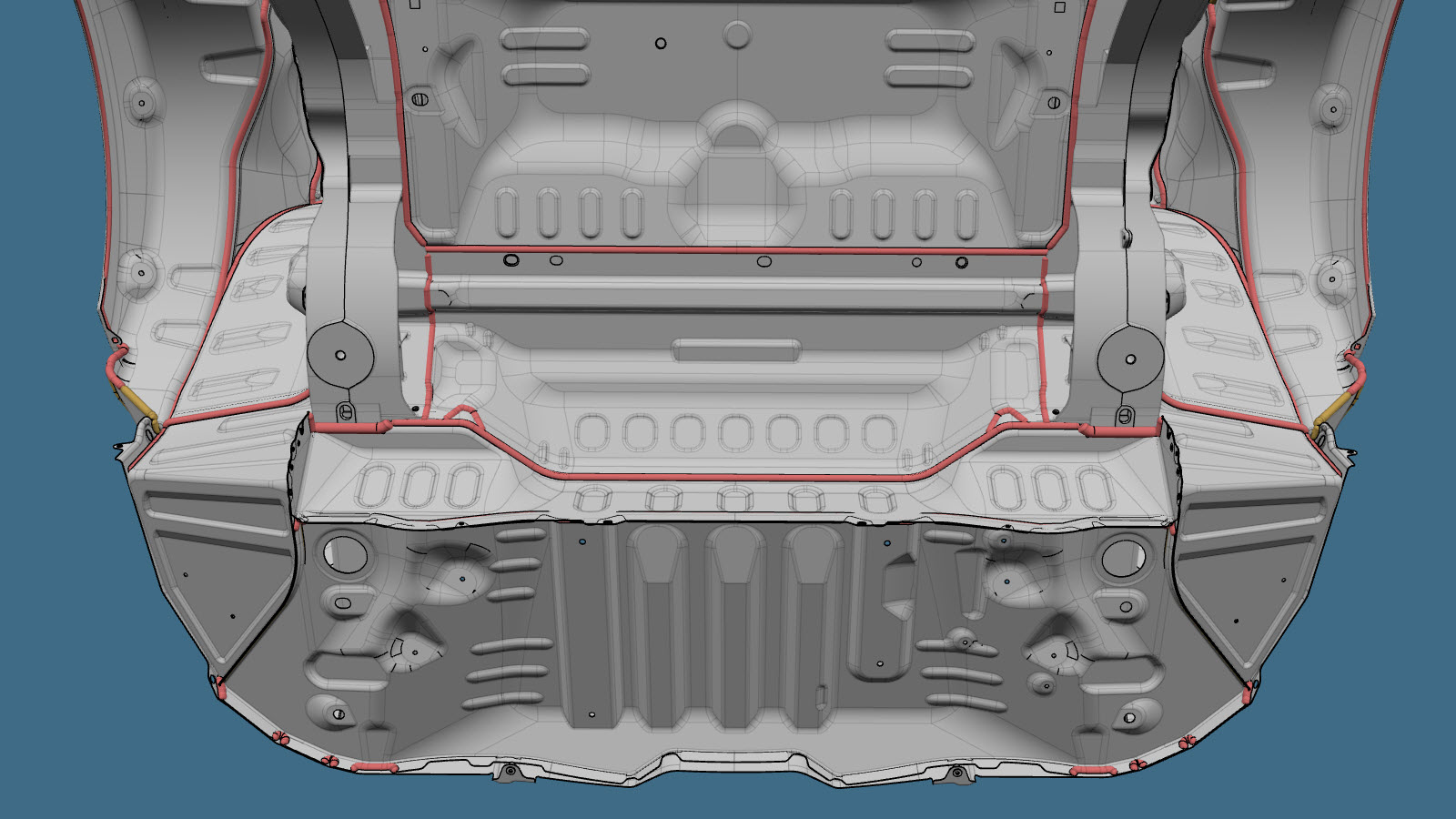

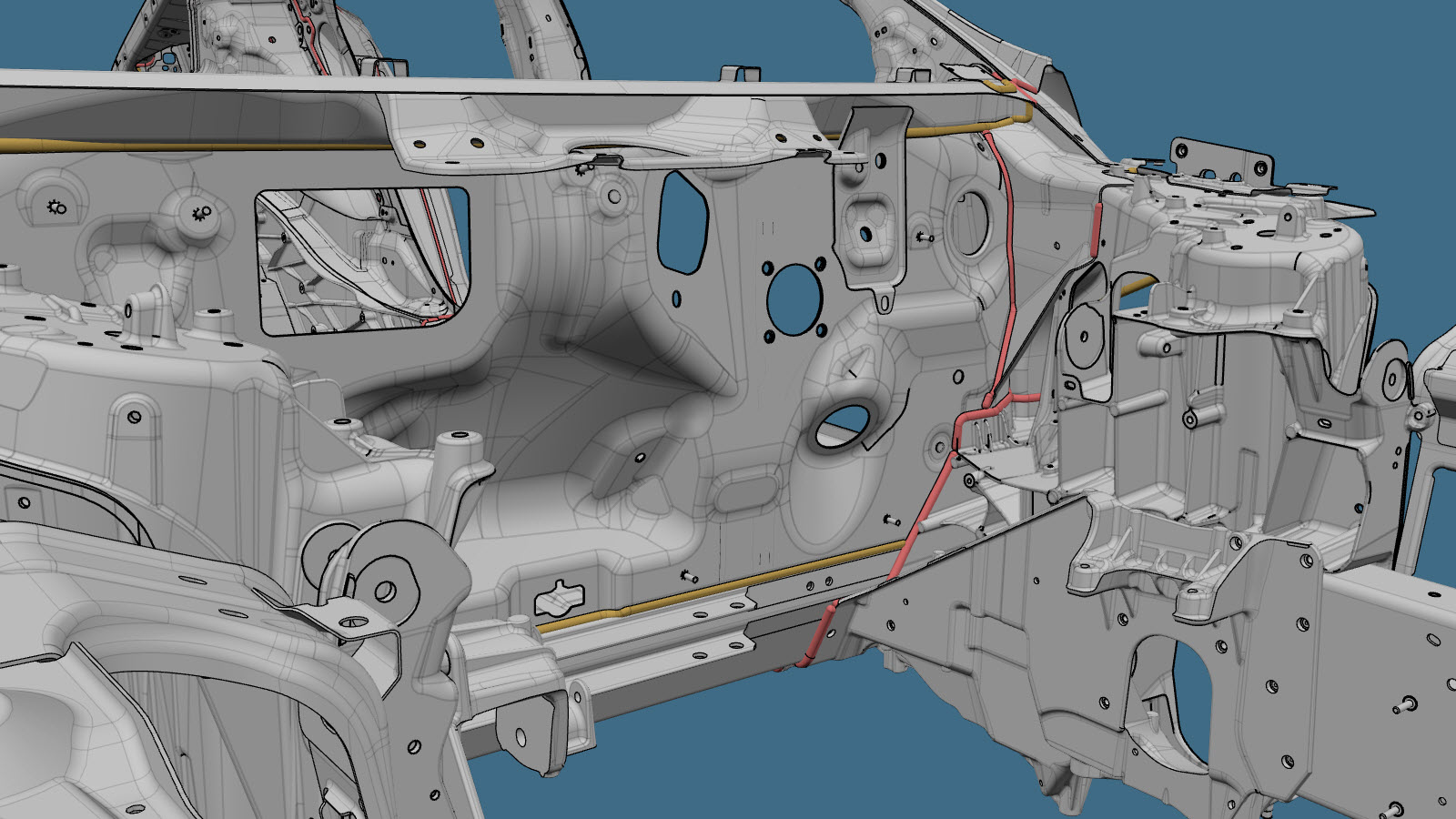

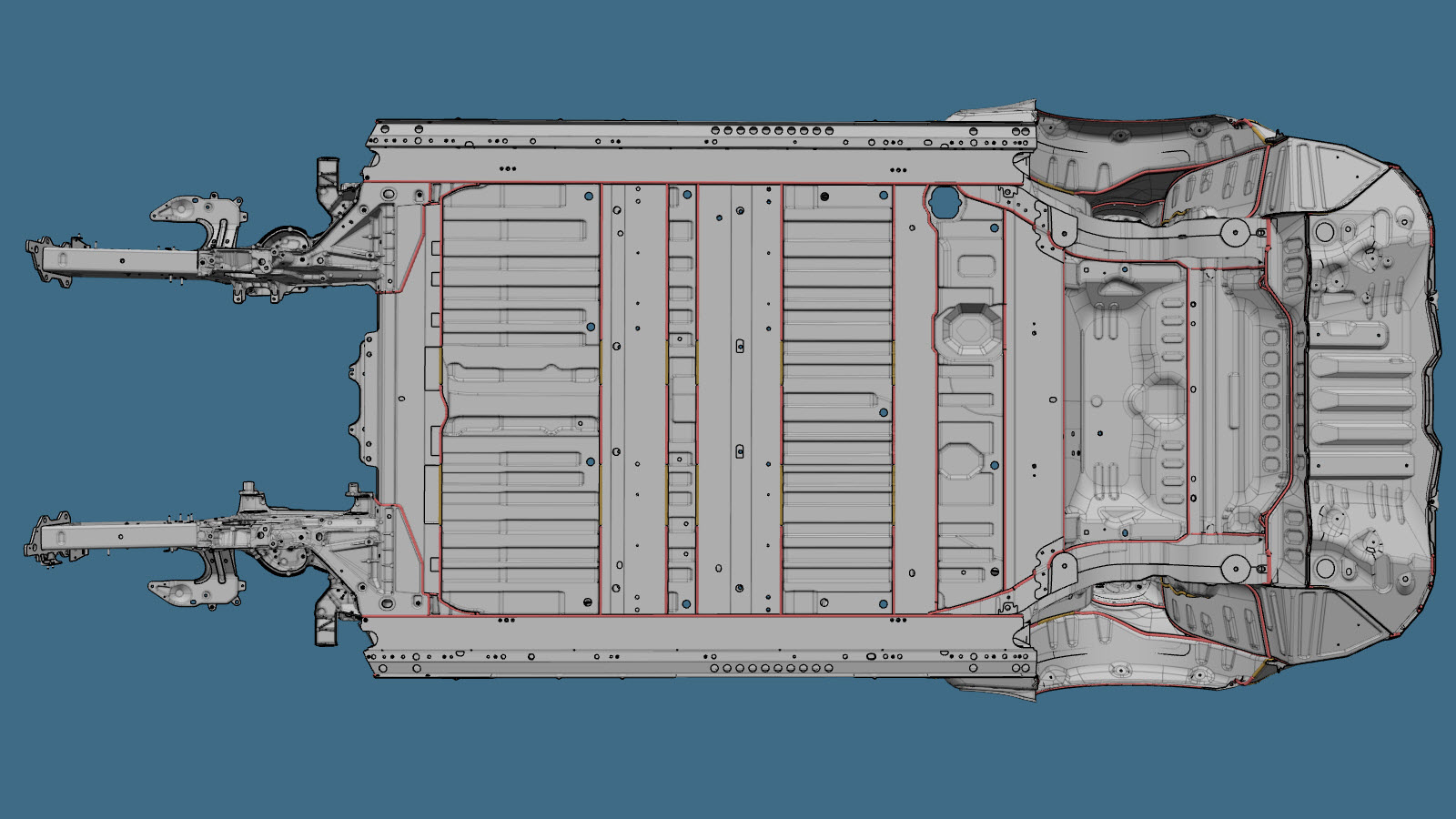

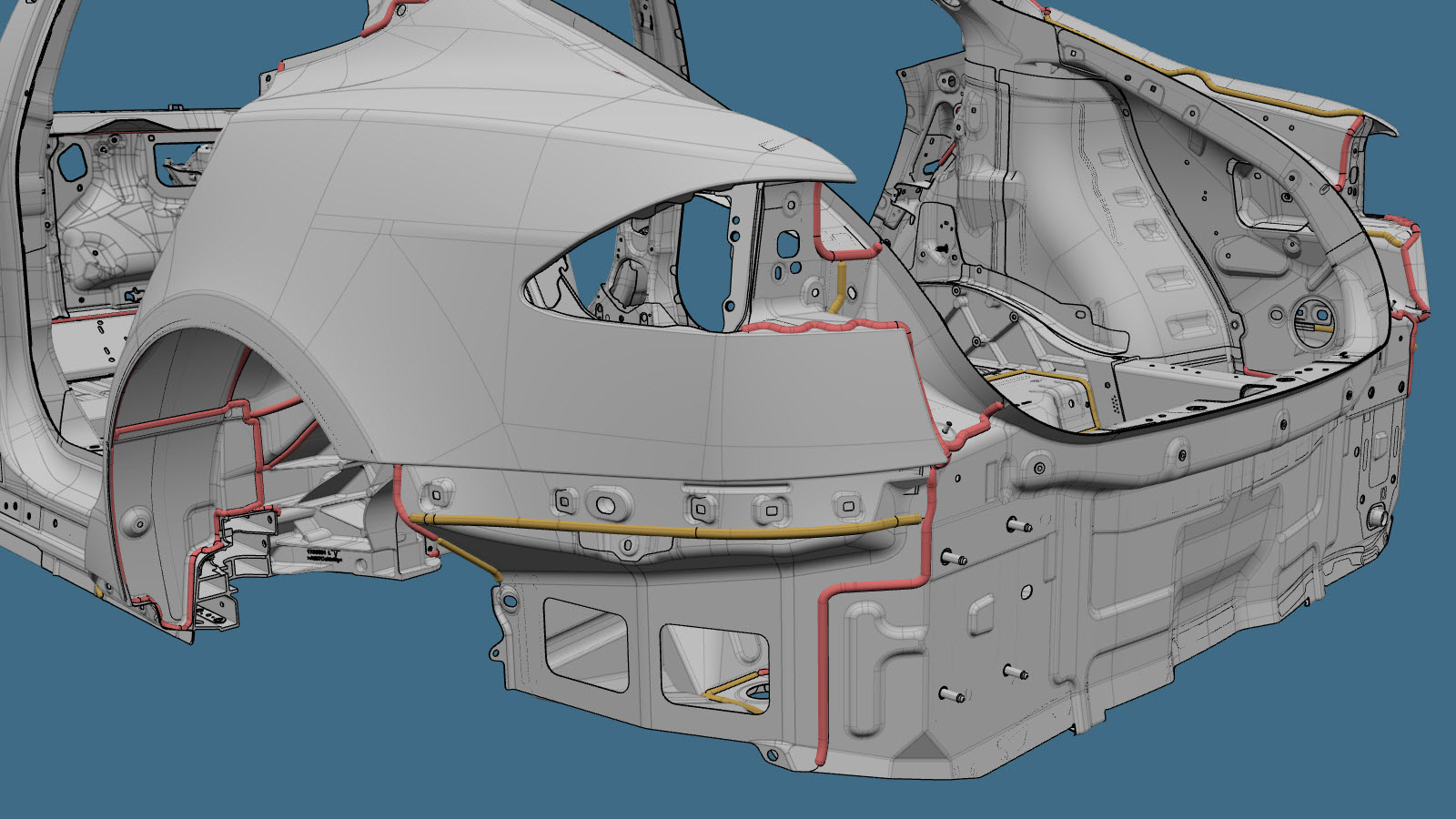

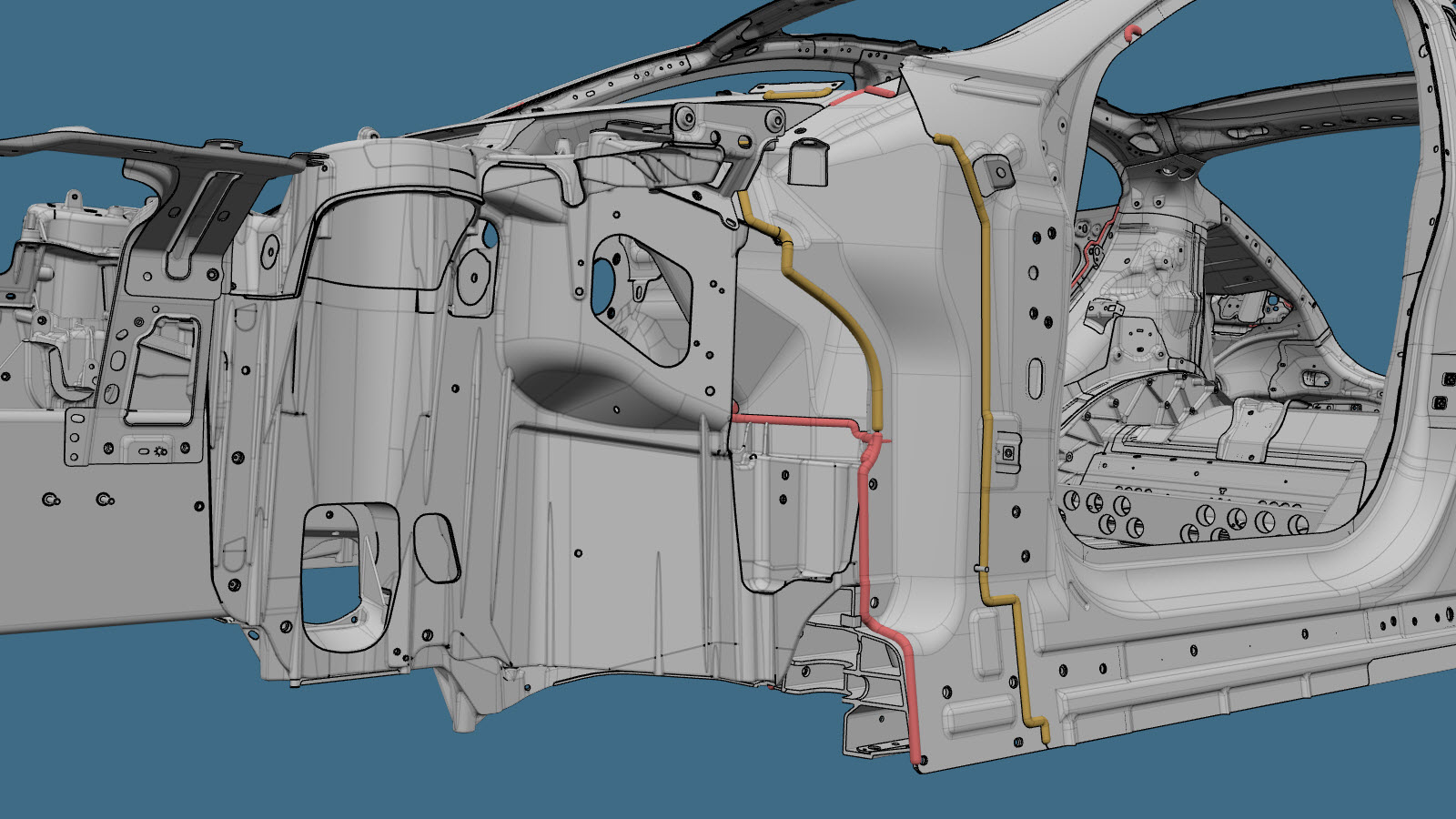

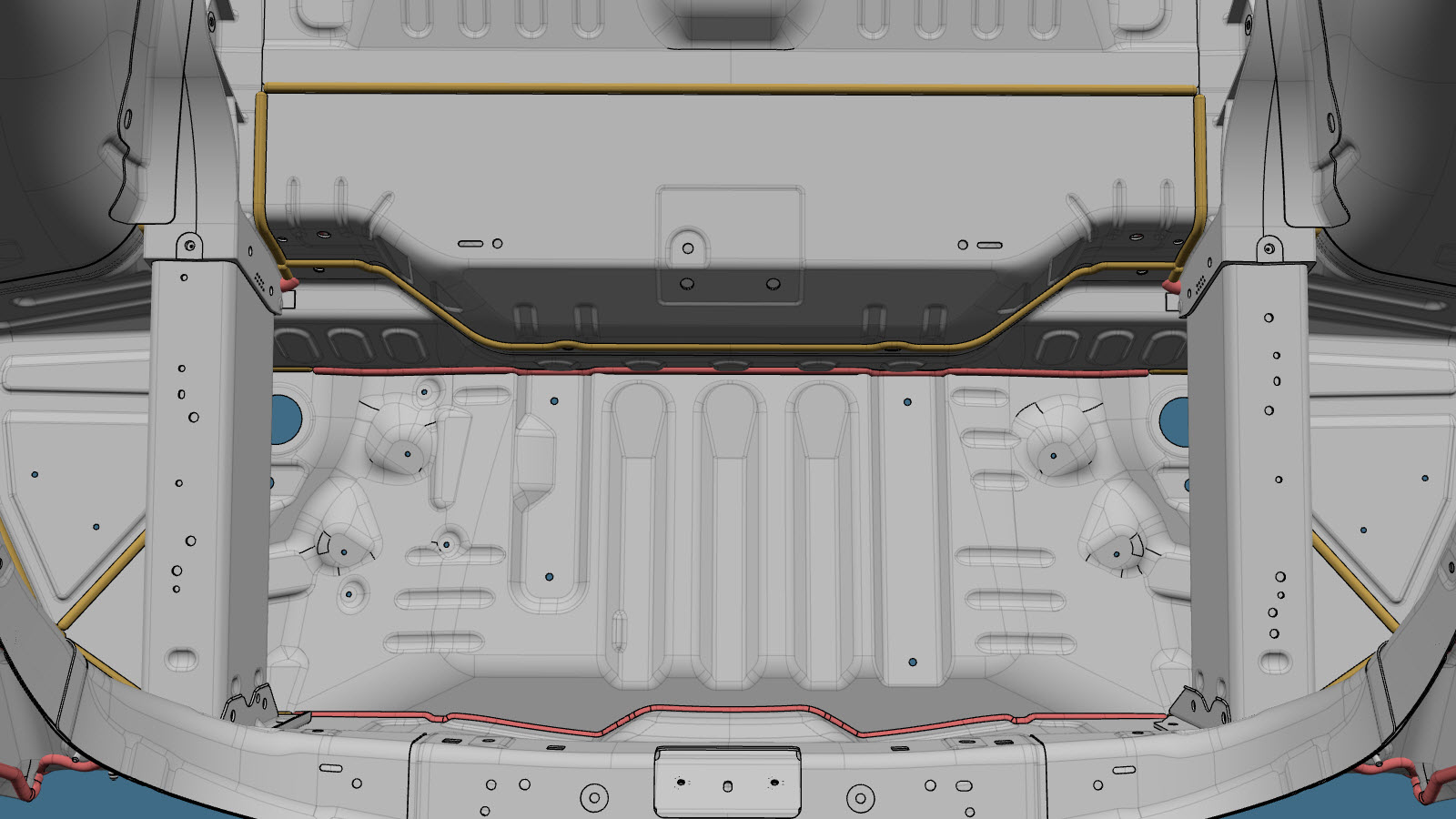

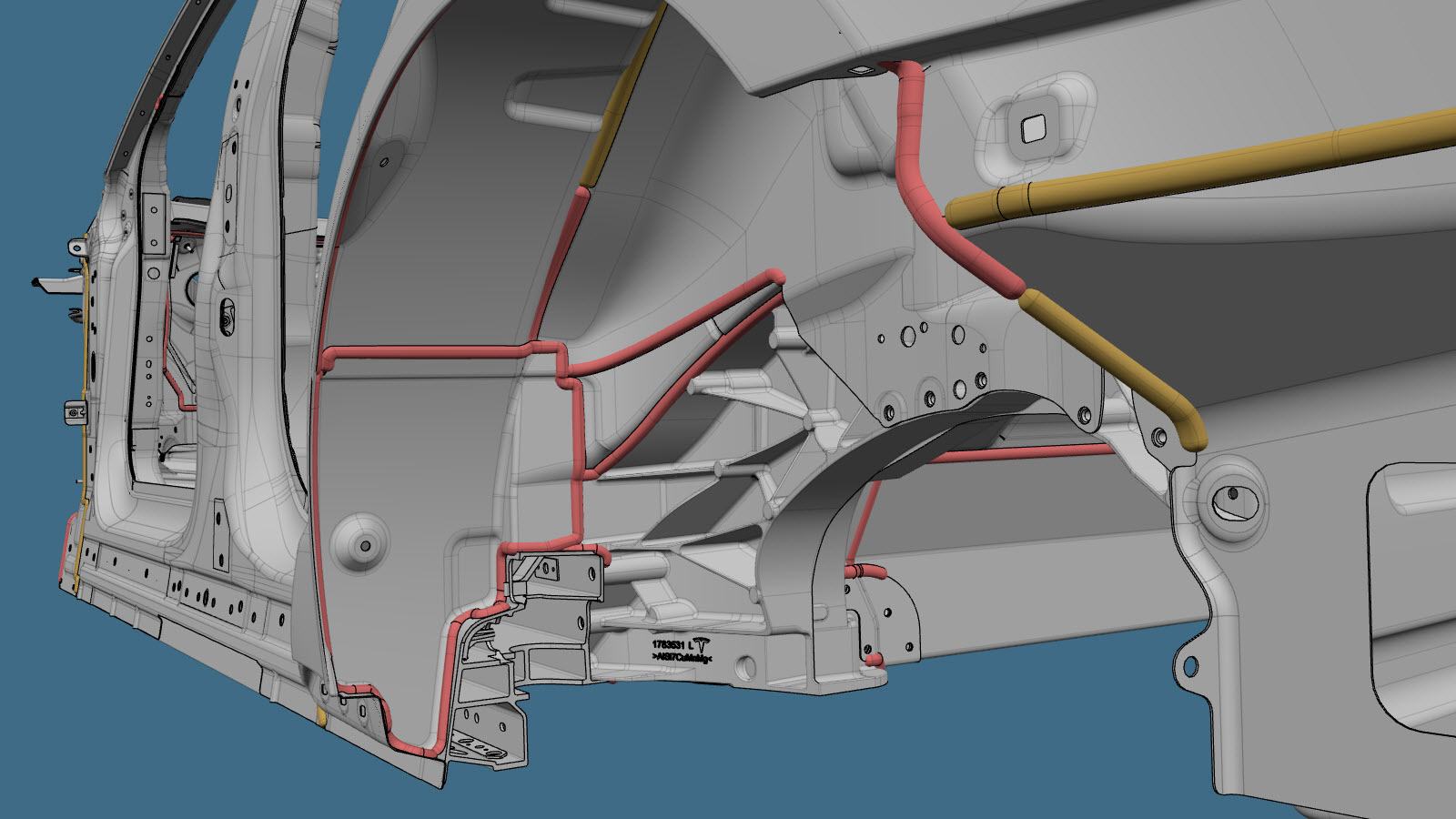

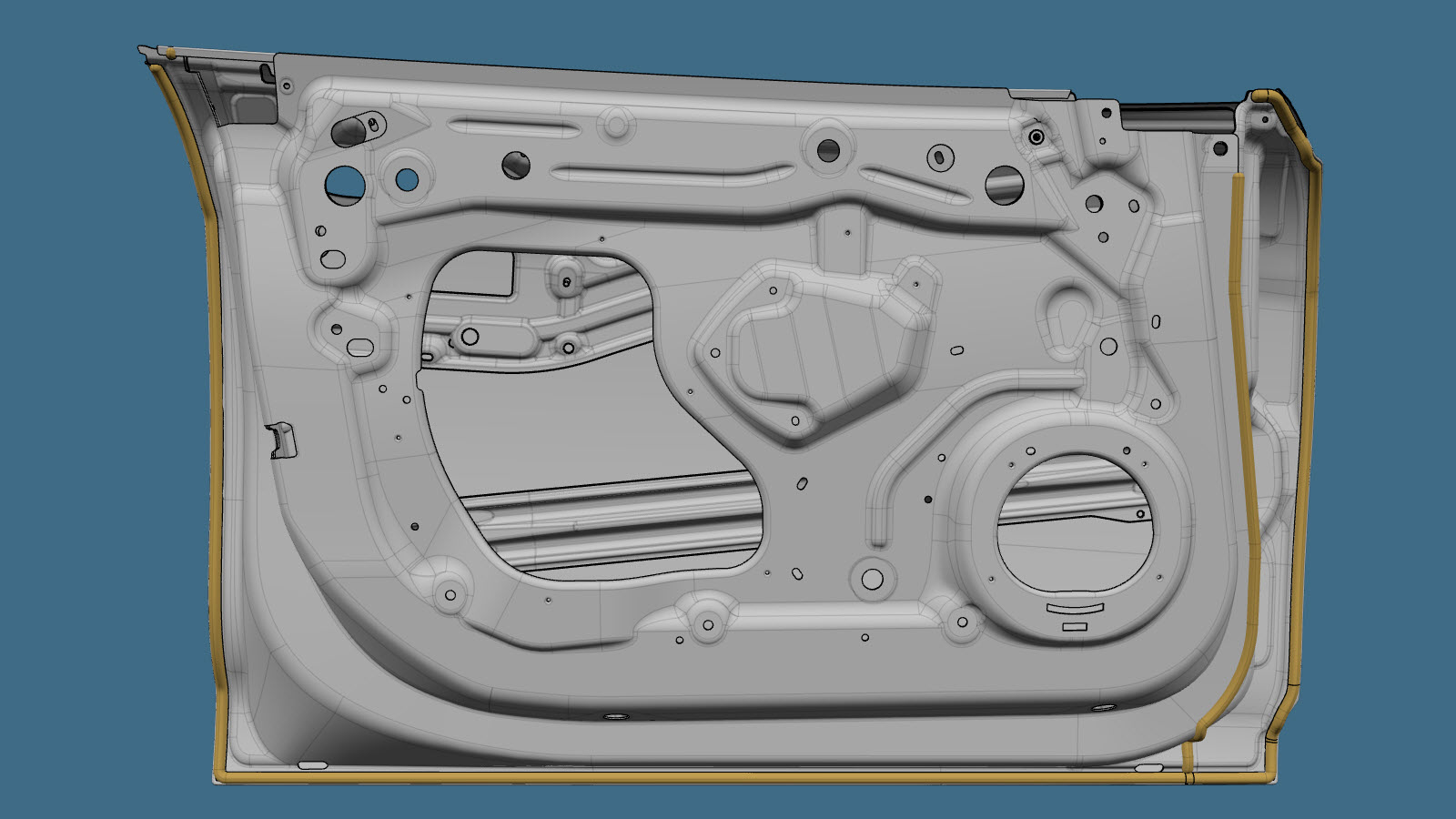

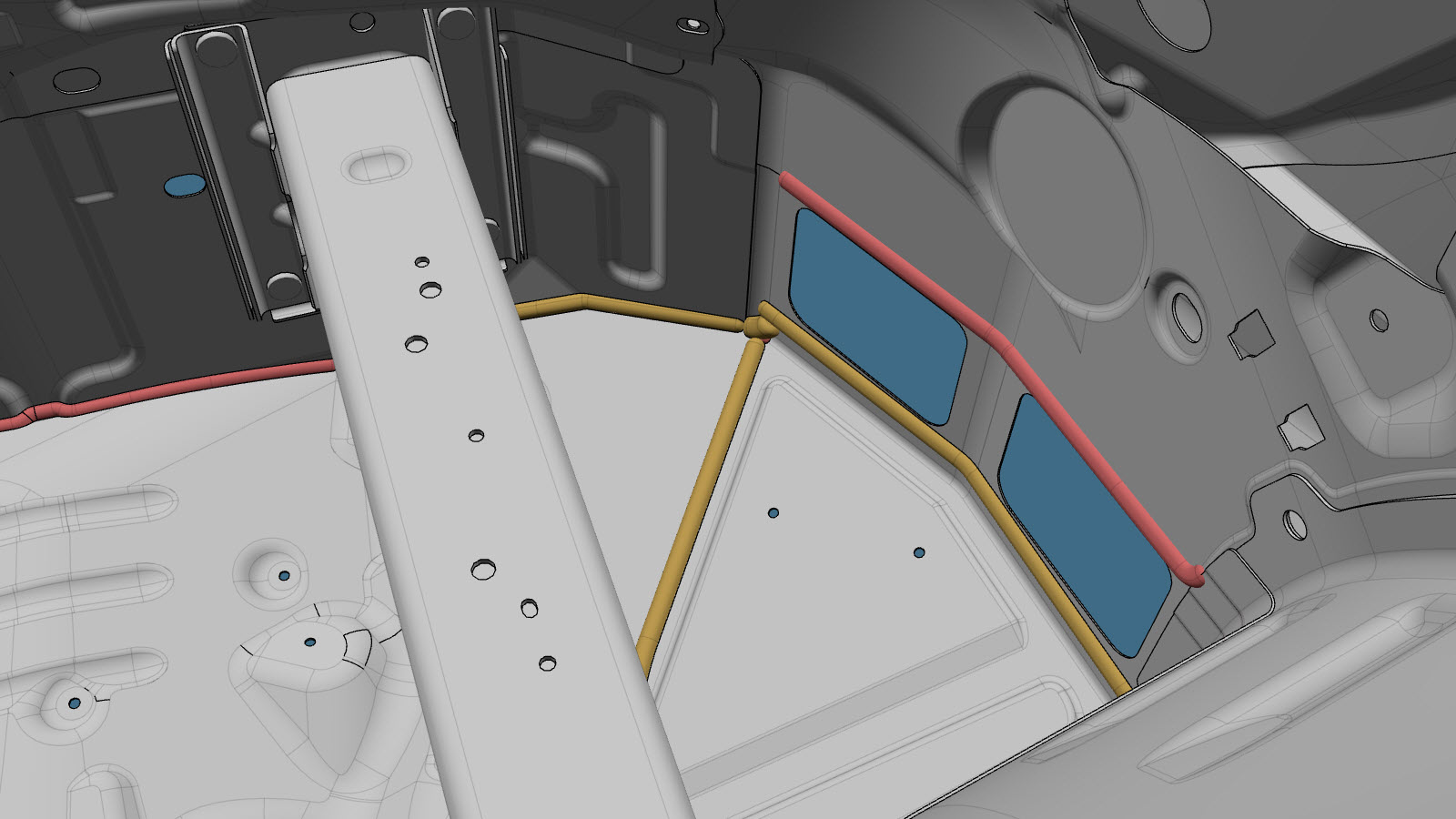

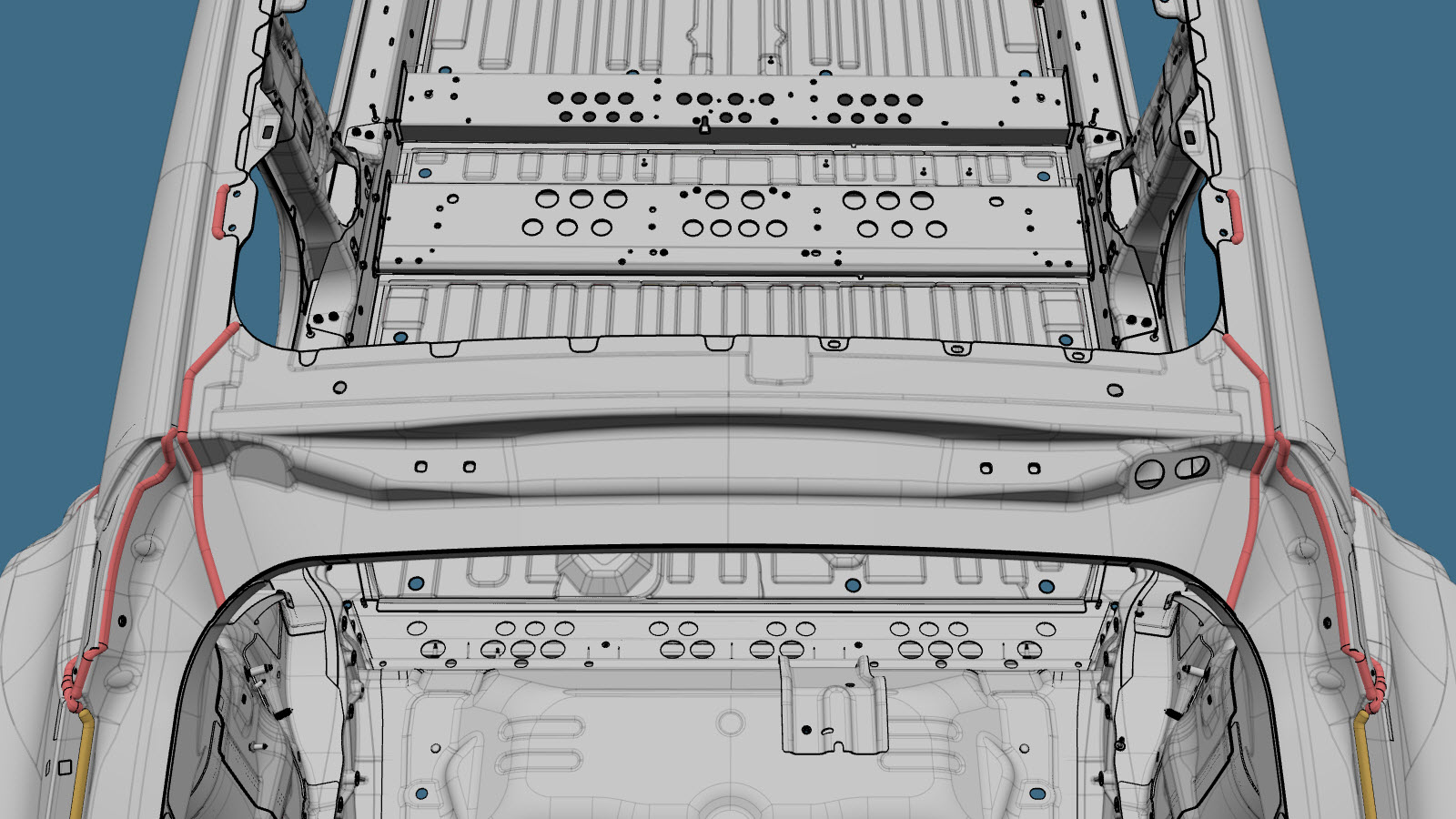

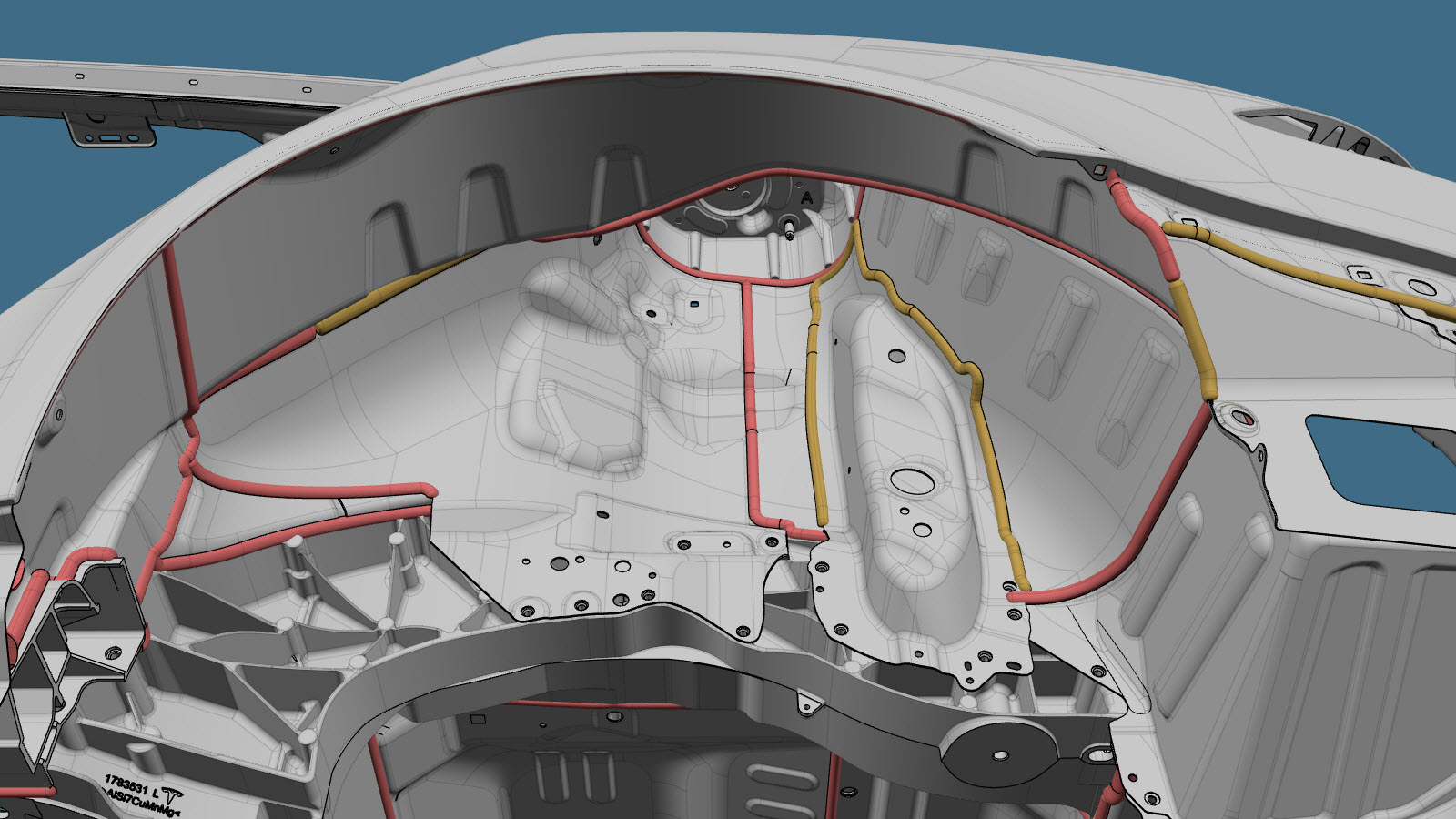

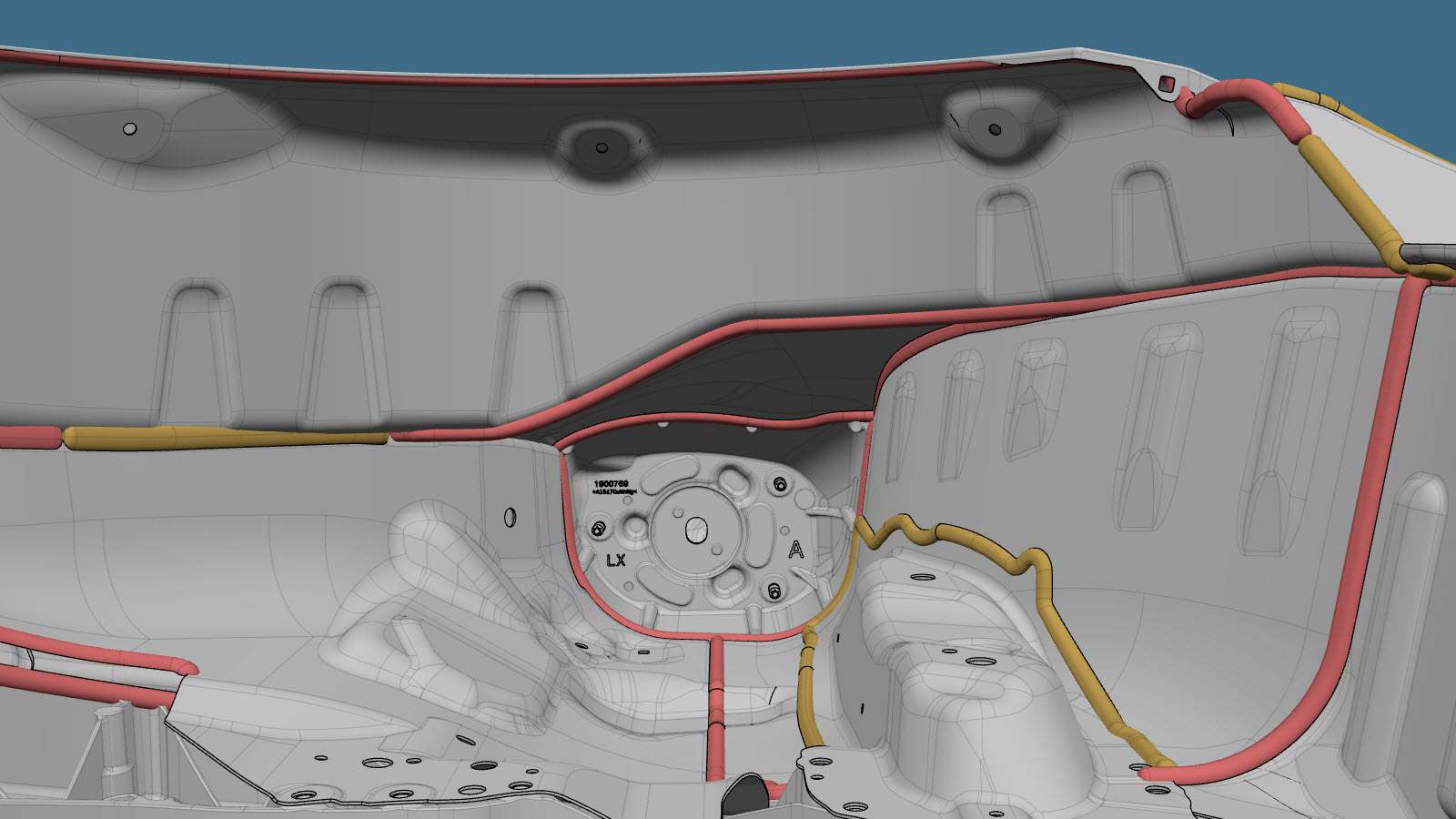

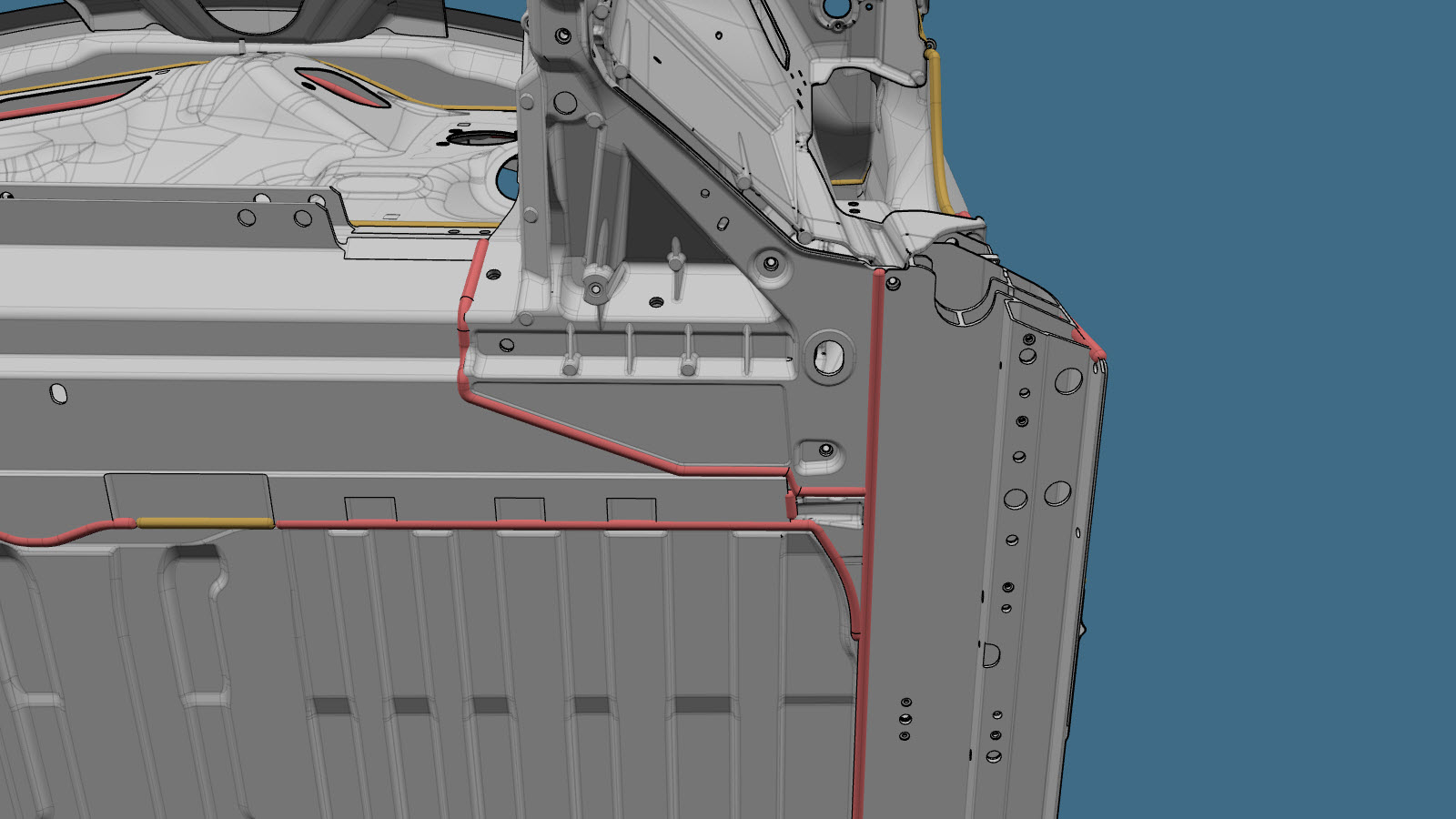

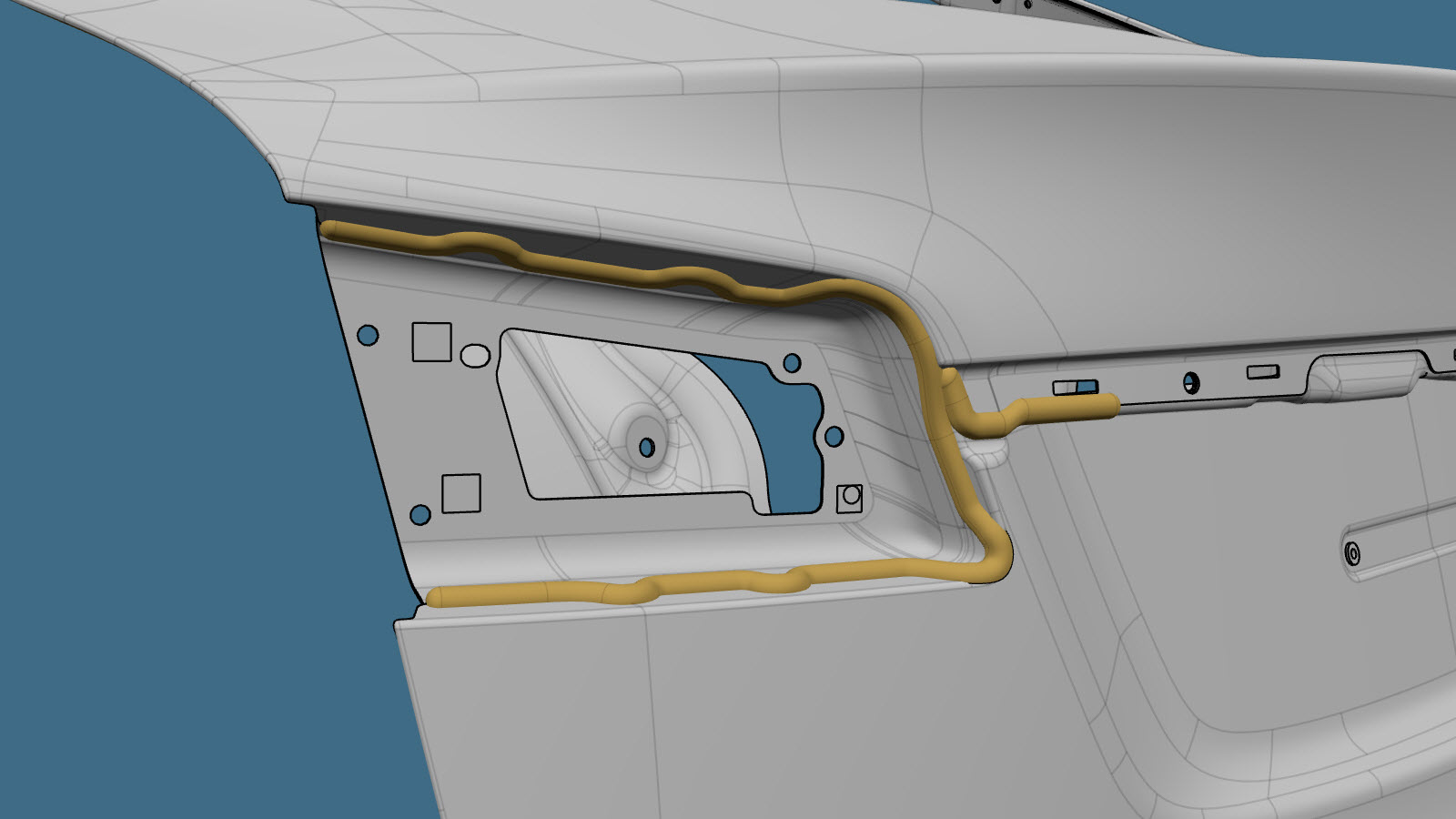

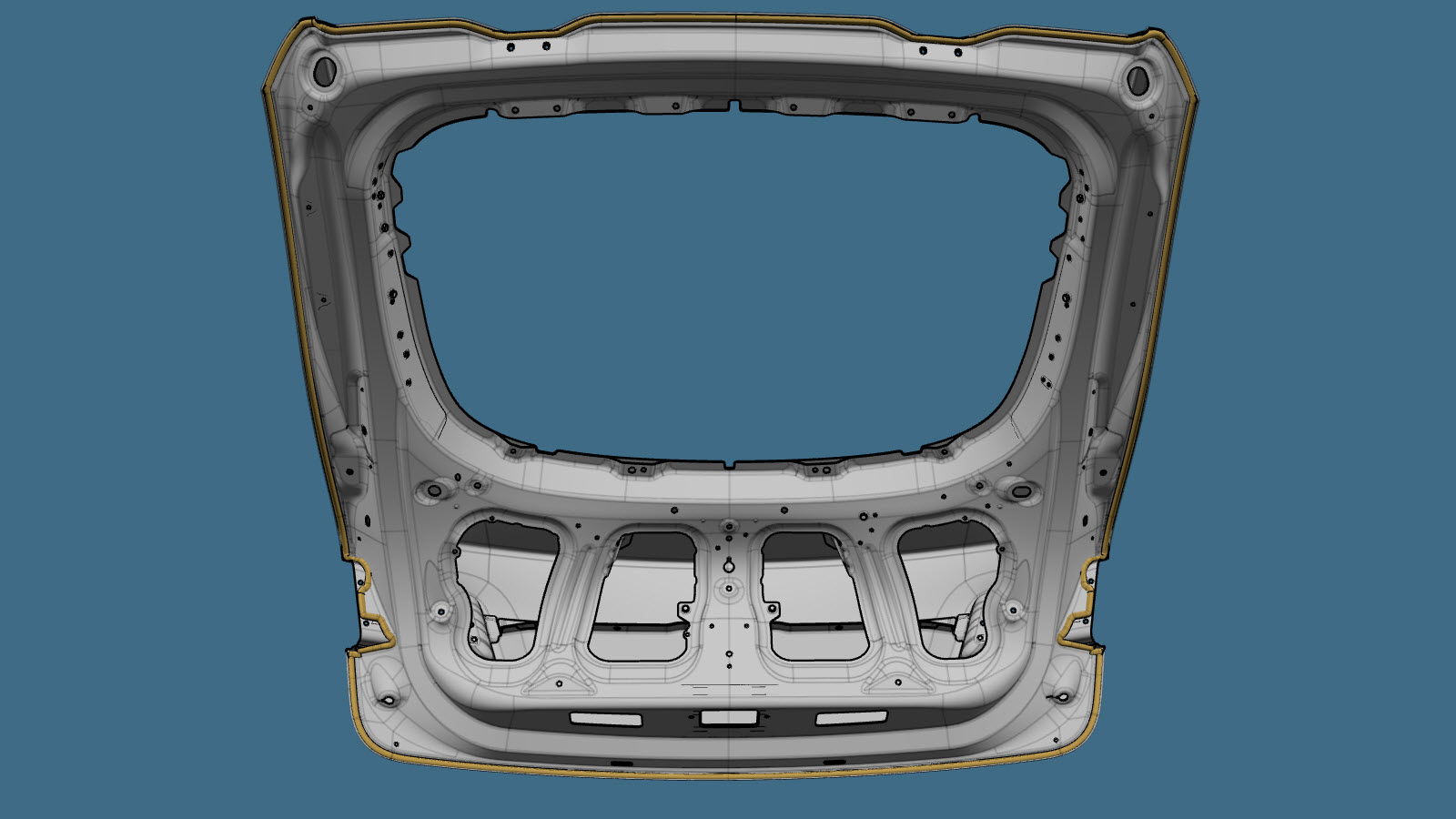

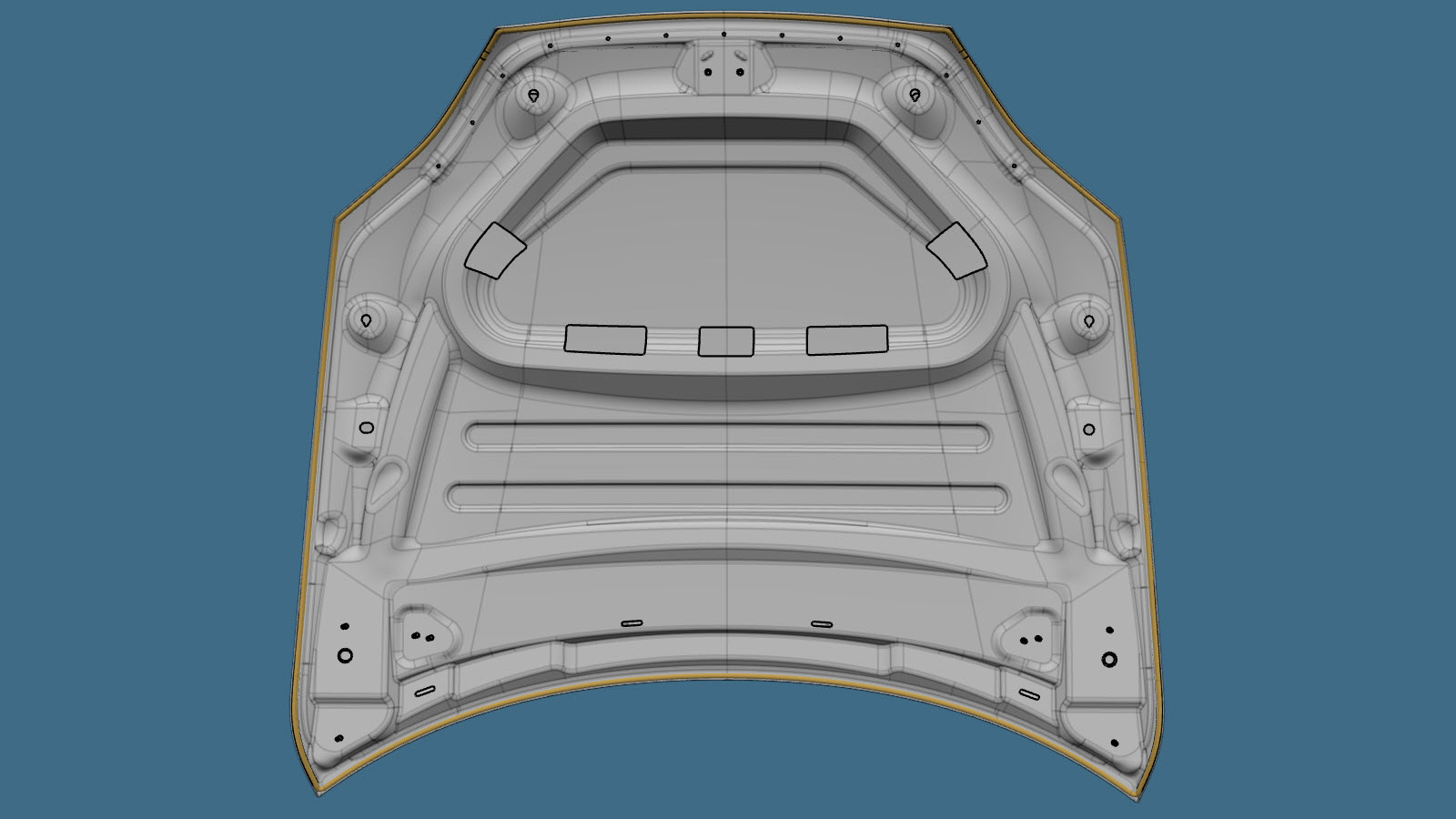

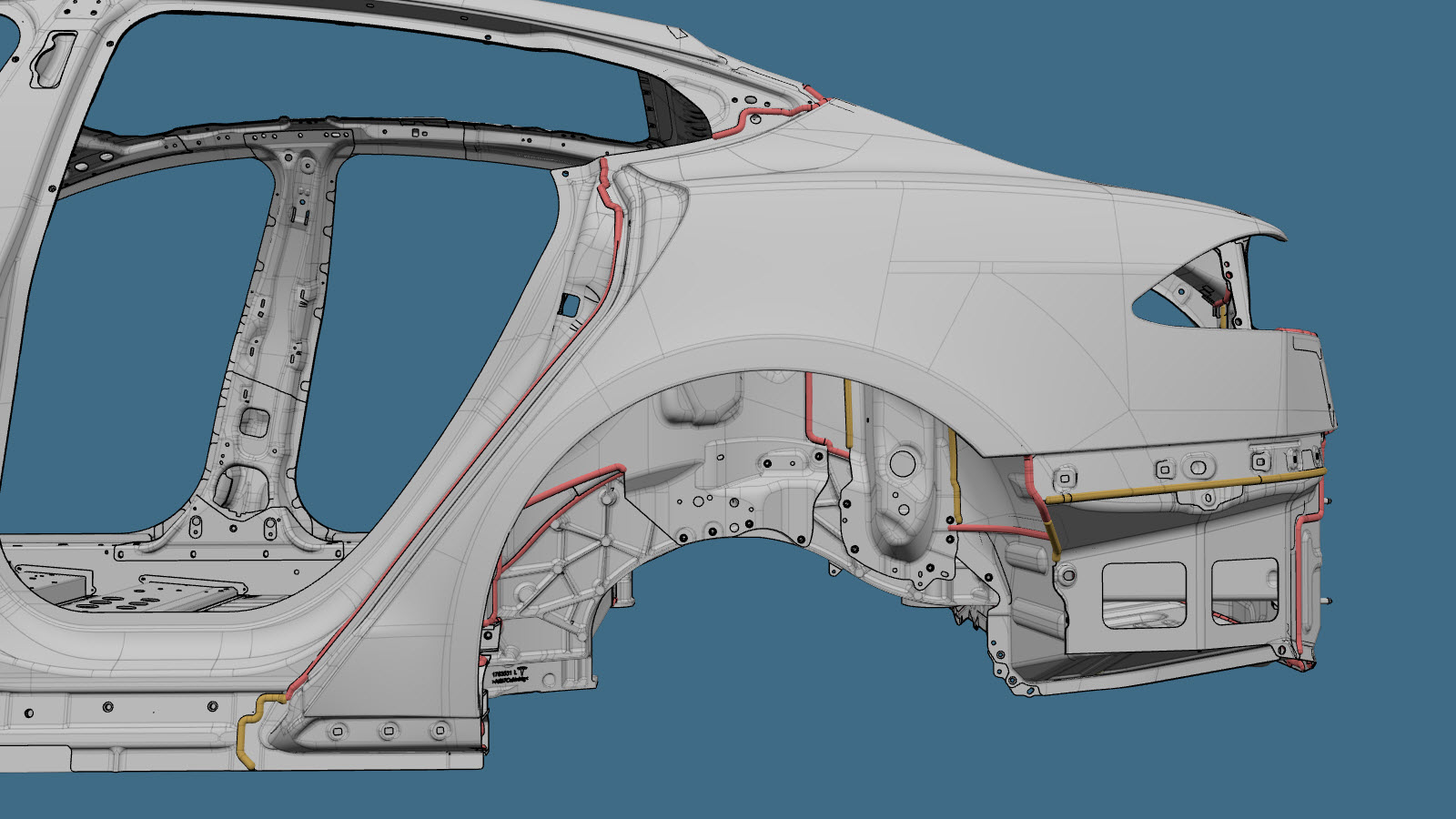

다음 이미지에서는 두 가지 색상을 사용하여 심 실러를 나타냅니다.
 | 차량 제작 시 도포된 심 실러입니다(공장 출고 시 적용). |
 | 수리 절차의 일부로 수리 부위에 도포해야 하는 심 실러입니다. 참고 HV 배터리 팩과 바닥 사이의 모든 부위에 심 실러를 도포할 때 2mm 이하의 두께로 도포합니다. 심 실러가 HV 배터리 팩 상단이나 바닥 패널에 압력을 가하지 않도록 주의하십시오. 참고 심 실러를 도포할 때 개폐장치 구성품(도어, 후드, 트렁크 또는 리프트게이트)의 작동 또는 수리 부분에 고정되는 기타 구성품(헤드라이트, 테일 라이트, 루프 글라스)의 장착에 문제를 일으키지 않는 방식으로 도포합니다. 승인된 심 실러 제품 목록은 승인된 화학 물질의 내용을 참조하십시오. |
참고
표시된 심 실러 경로는 심 실러를 도포하는 위치를 나타내기 위한 참조용이며, 실제 심 실러 위치를 표시한 것은 아닙니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
