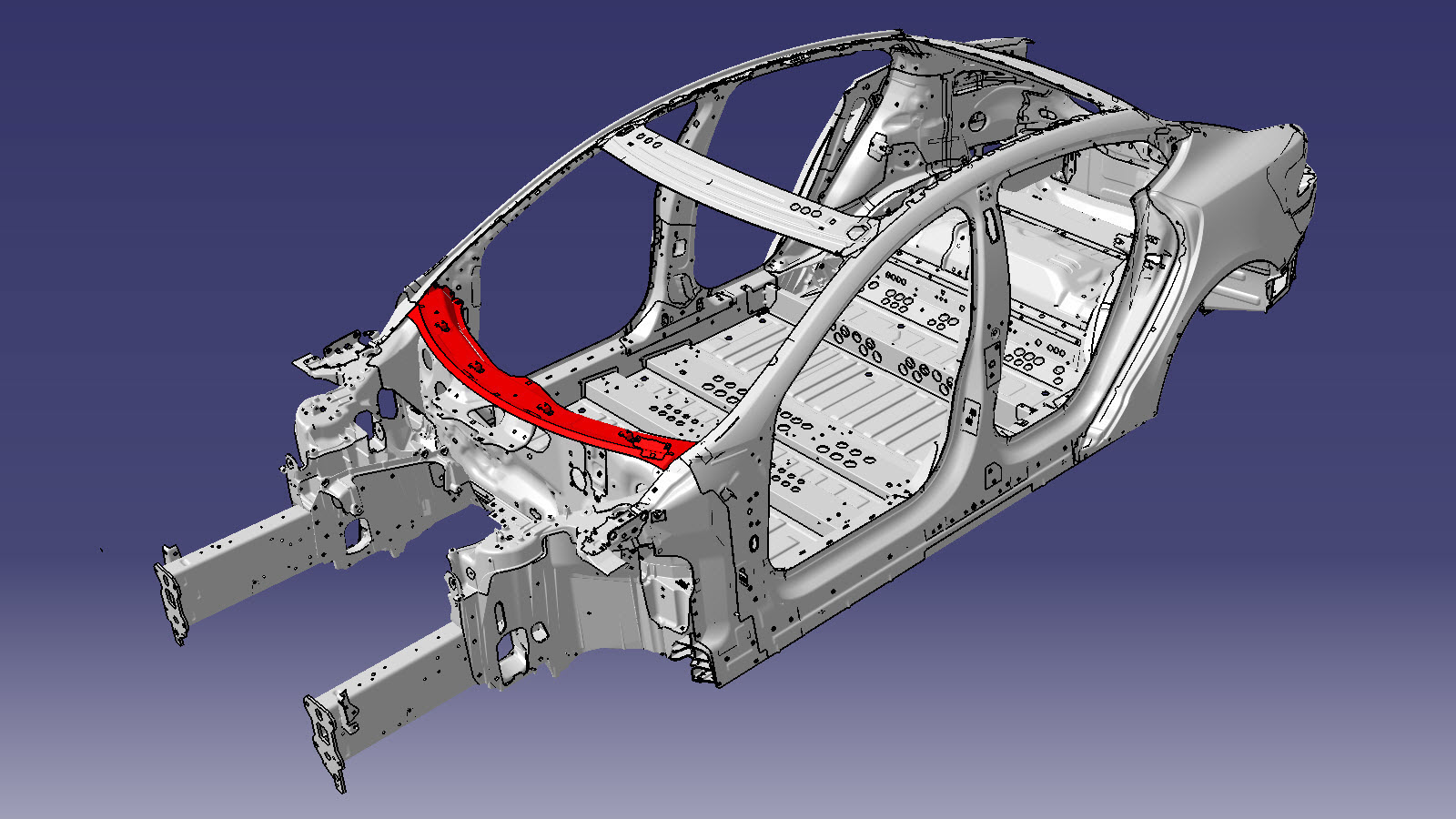

카울 상단(2021년 11월 20일까지 제작된 차량)
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
올바른 수리 절차인지 확인
만약 차량 제작일이
- 2021년 11월 19일까지인 경우, 이 수리 절차를 사용합니다.
- 2021년 11월 20일인 경우,
- 카울 상단에 연결된 원래 카울 측면 어셈블리의 해당 부분을 볼 수 있도록 필요 구성품을 탈거합니다.

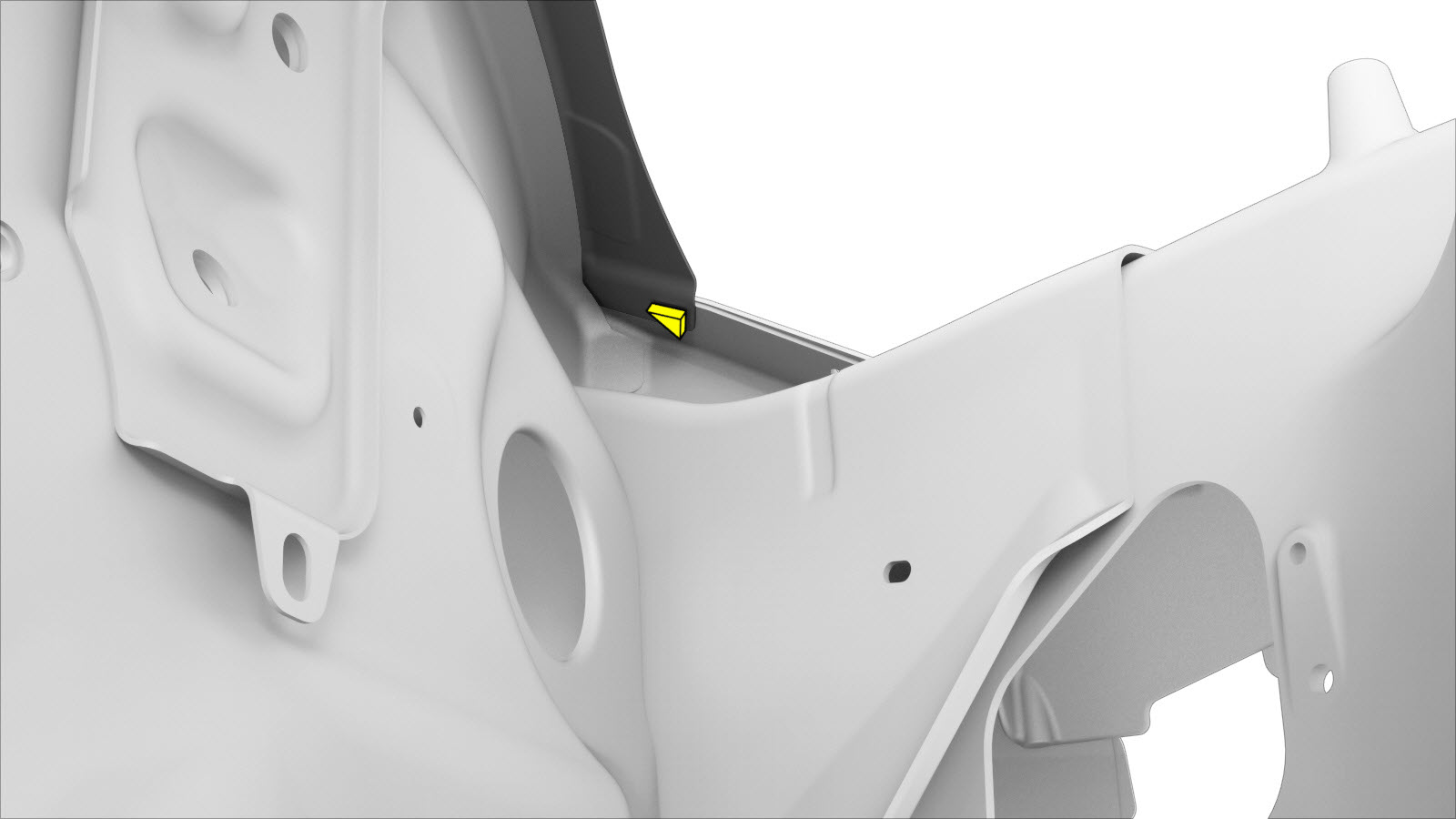

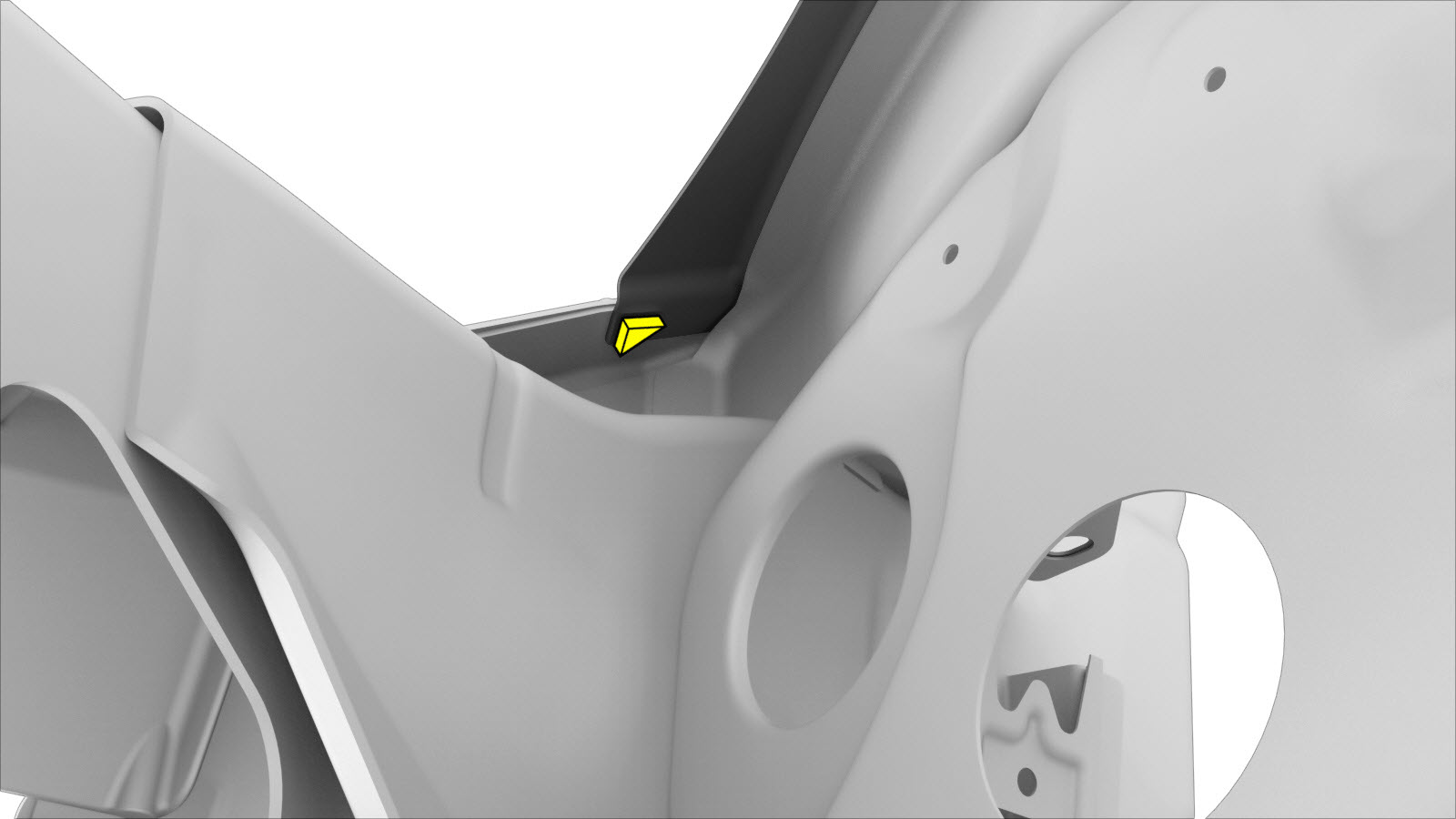

- 아래와 같이 카울 상단이 카울 측면 어셈블리에 부착되어 있는 경우,
이 수리 절차 - 카울 상단을 사용합니다(2021년 11월 20일까지 제작된 차량).
이 수리 절차를 사용하지 마십시오. 대신에, 카울 상단(2021년 11월 20일 또는 이후 제작된 차량) 수리 절차를 사용합니다.
- 2021년 11월 20일 이후인 경우, 카울 상단(2021년 11월 20일 또는 이후 제작된 차량) 수리 절차를 사용합니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

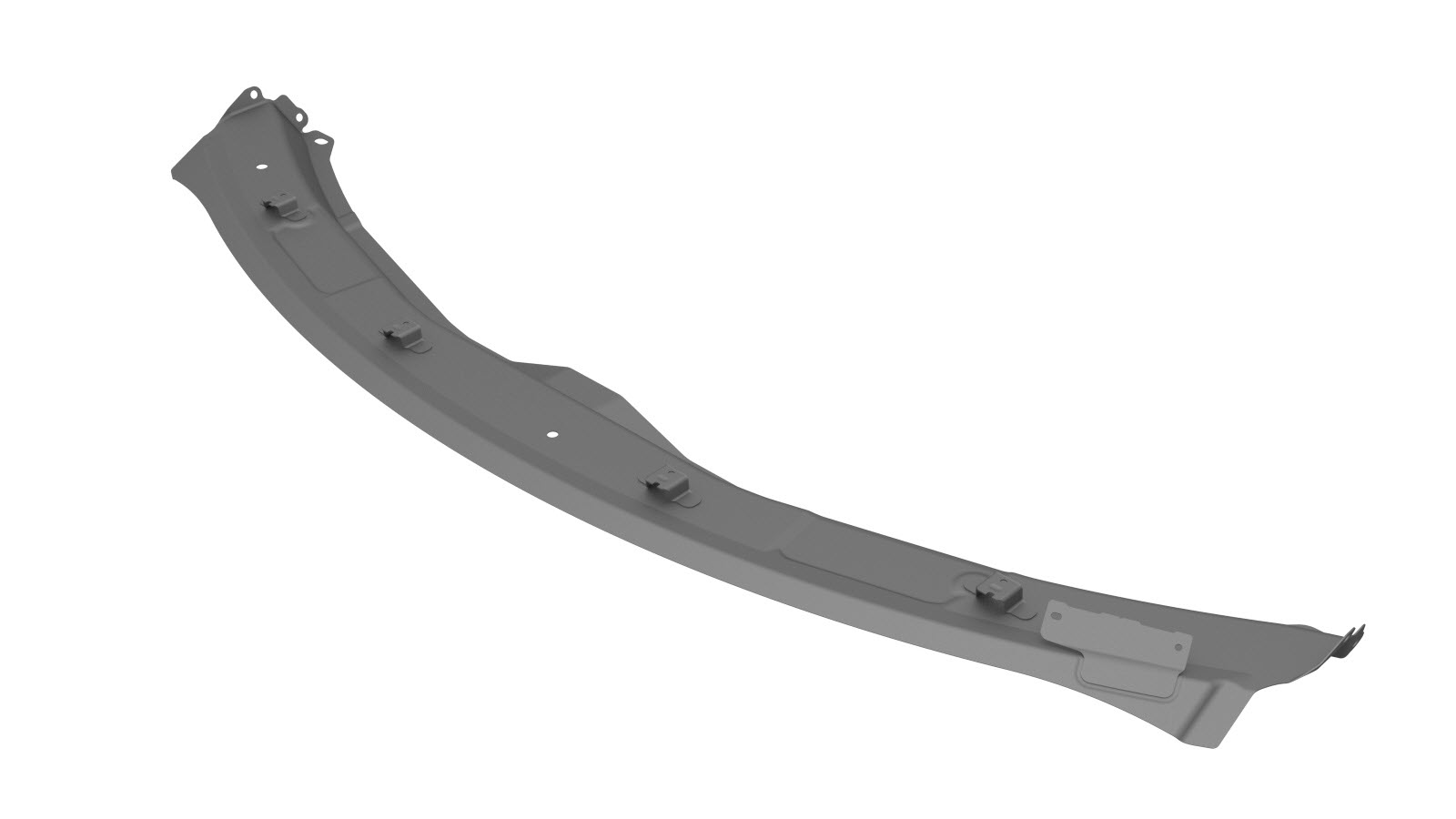

| 1 | ASY - COWL TOP(카울 상단) |
|
| 2 |
고강도 구조용 리벳, 6.5mm
|
|
| 12 |
구조용 벌브 리벳, 6.5mm
|
|
| 4 |
고강도 구조용 플랜지 리벳, 6.5mm
|
|
| 11 |
플로우 폼 리벳 S08
|
|
| 3 |
플로우 폼 리벳 S48
|
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-

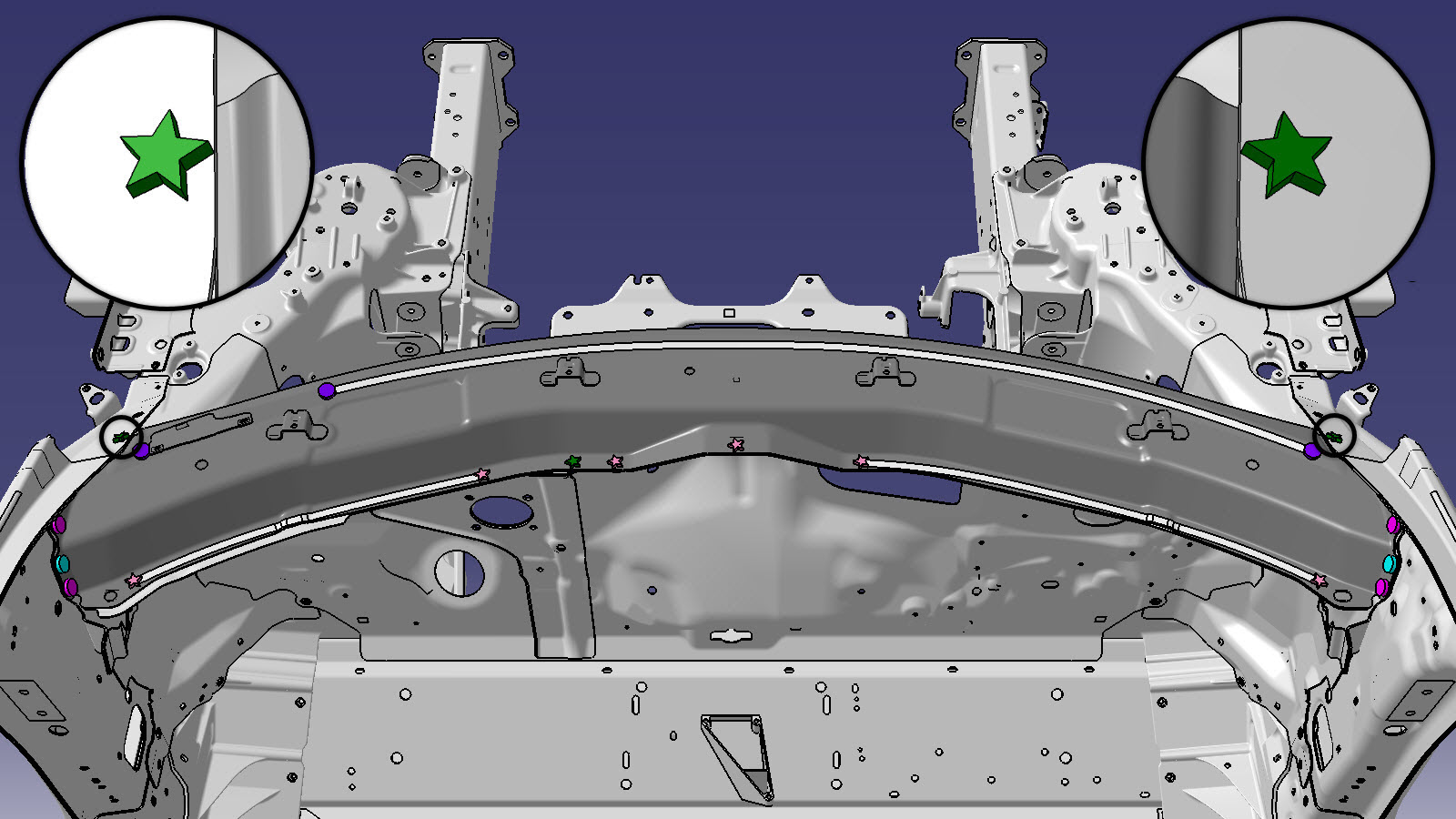

기존 구성품을 탈거합니다.
또는

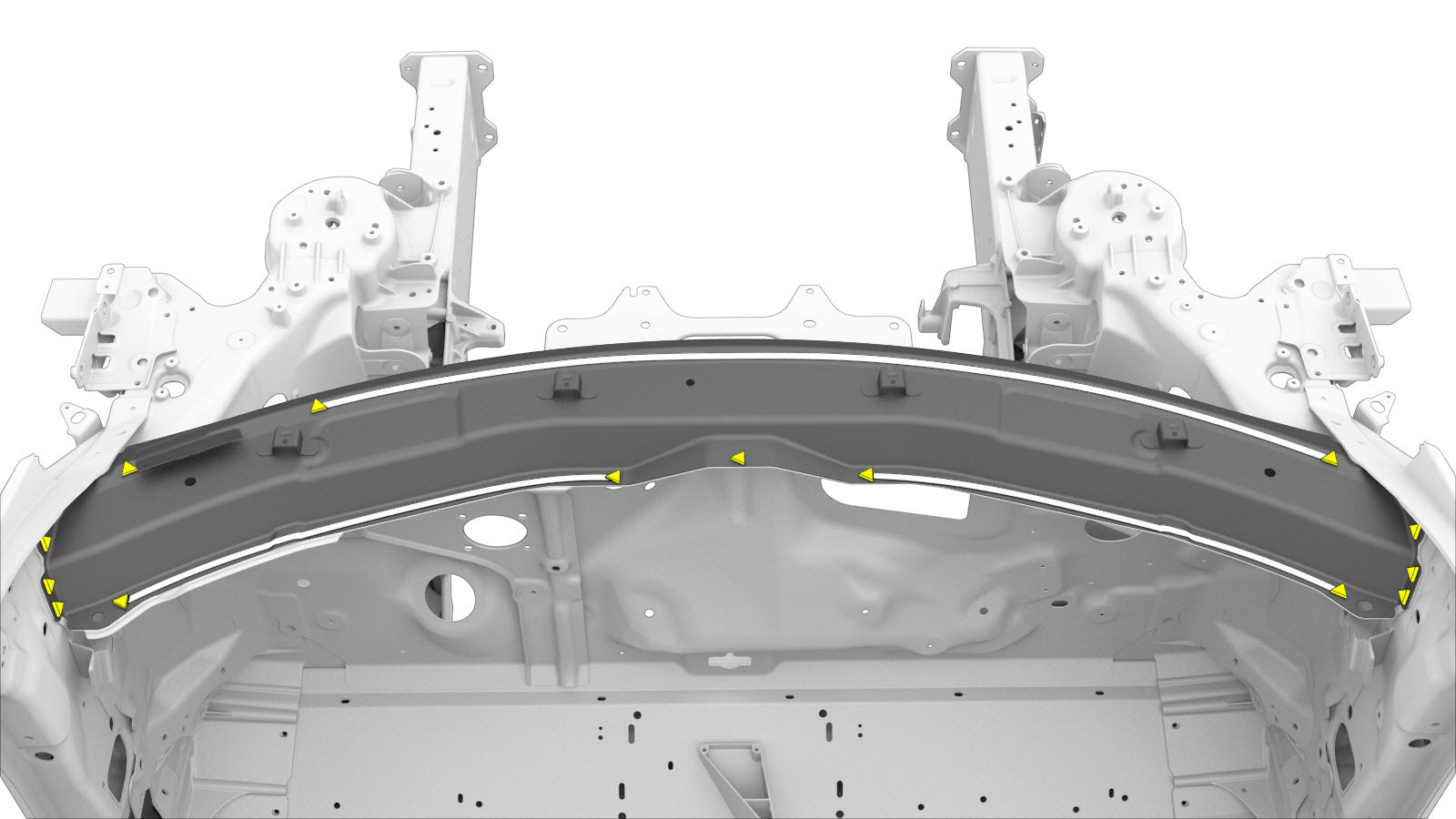

공장 출고 스폿 용접
-
장착을 준비합니다.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 새 구성품을 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
