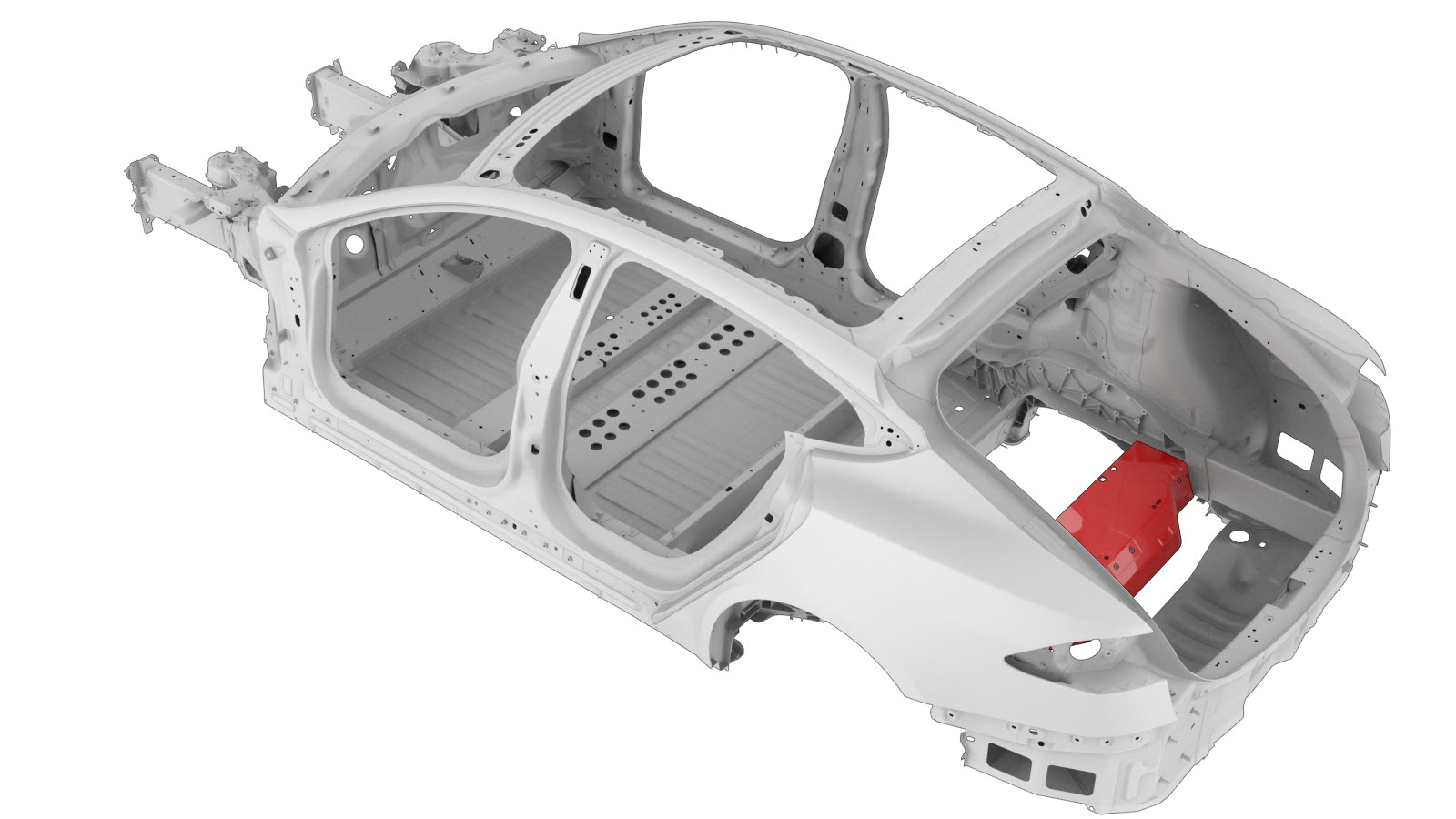

קצרת Waterfall תא מטען (עליונה)
קוד תיקון:
10101805602
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ASY, TRUNK WATERFALL CROSSMEMBER UPPER (קצרת Waterfall של תא המטען עליון) | |
| 6 | ||
| 3 | ||
| 2 |
בורג , SCRW HF M8-1.25x20 [10.9]ZnAl |
מספר חלק של Tesla 1007580-00-A. |
| 2 |
אום , NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK |
מספר חלק של Tesla 1006628-01-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- רצפת כיסוי מנוע אחורי.
-
הסירו את ה- Waterfall של תא המטען (רכבים שיוצרו עד 21 במאי 2024).
-
הסירו את הרכיב המקורי.
-
אבטחו את האום חזרה אל הצומת האחורי באמצעות דבק מבני.
-
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הבורג עד למומנט 25 Nm.
-
התקינו את ה-Waterfall של תא המטען (רכבים שיוצרו עד 21 במאי 2024).
-
התקינו את ה-רצפת כיסוי מנוע אחורי.
- בצעו את התפעולים הנדרשים לאחר תיקון.
