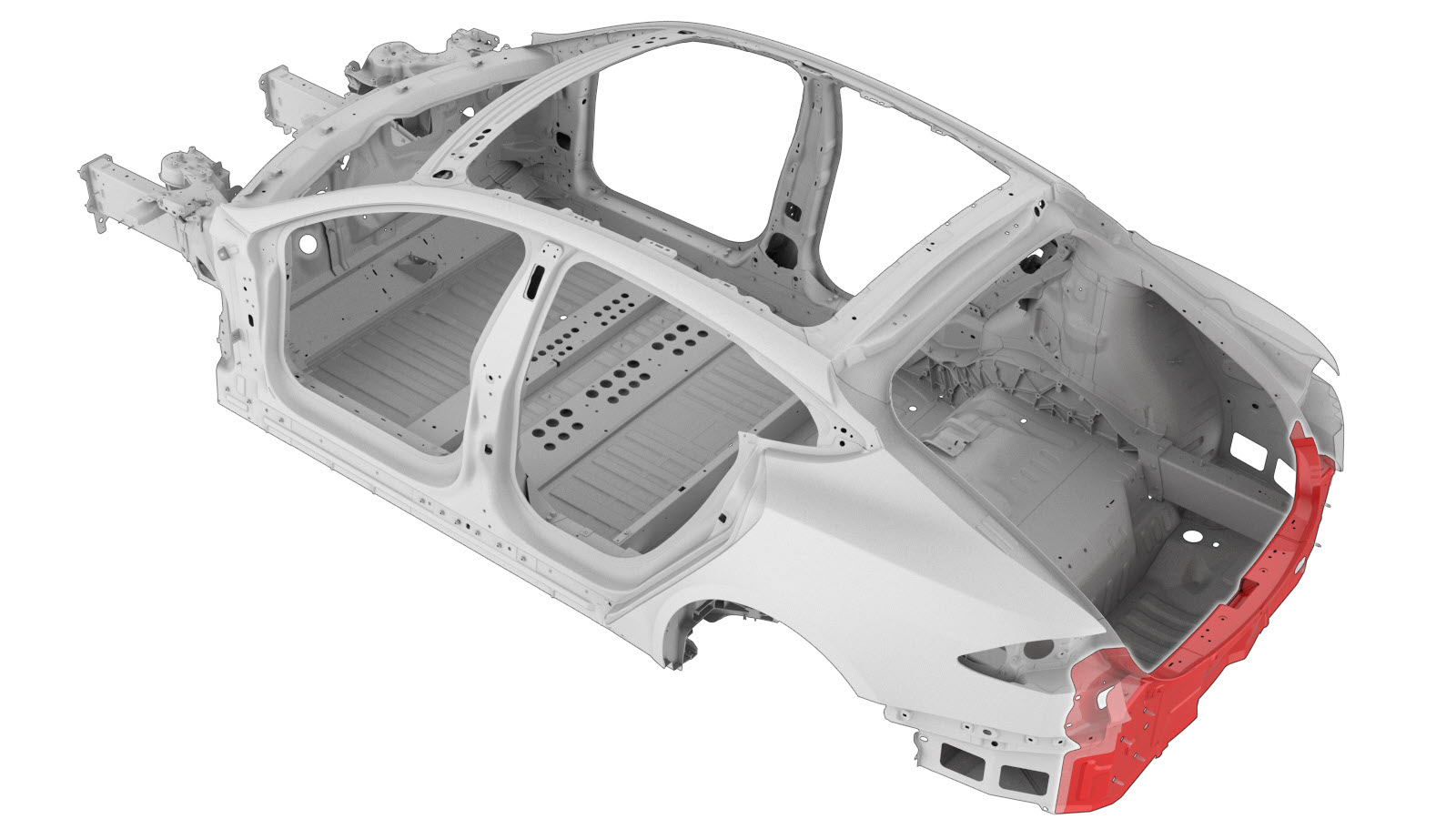

מכלול לוח אחורי (כלי רכב שנבנו אחרי 21 במאי 2024)
קוד תיקון:
10101821302
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | REAR CLOSEOUT PANEL ASSEMBLY (מכלול לוח אחורי) | |
| 37 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 4 | מסמרת Flow Form S38 | |
| 8 | בורג , HF, M10-1.5x30,[109],ZNFL,SMAT | מספר חלק של Tesla 1111151-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הרכיב המקורי.
או ברגים
או מסמרות מבניות ברמת מפעל
או SPR של המפעל
או ריתוכי נקודה של המפעל
או קדחו דרך נקודות הריתוך של המפעלהערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך. -
הכינו להתקנה.

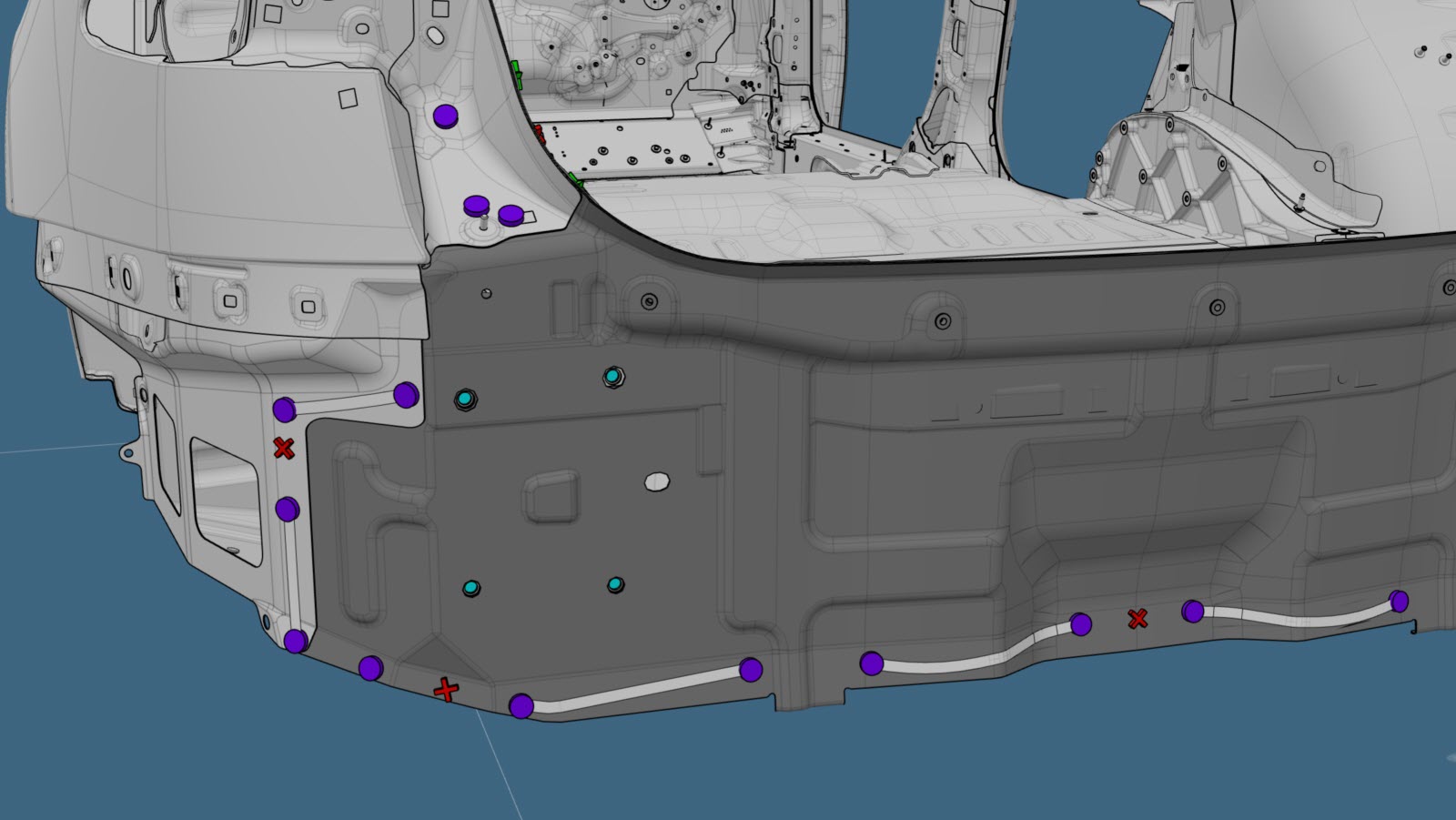

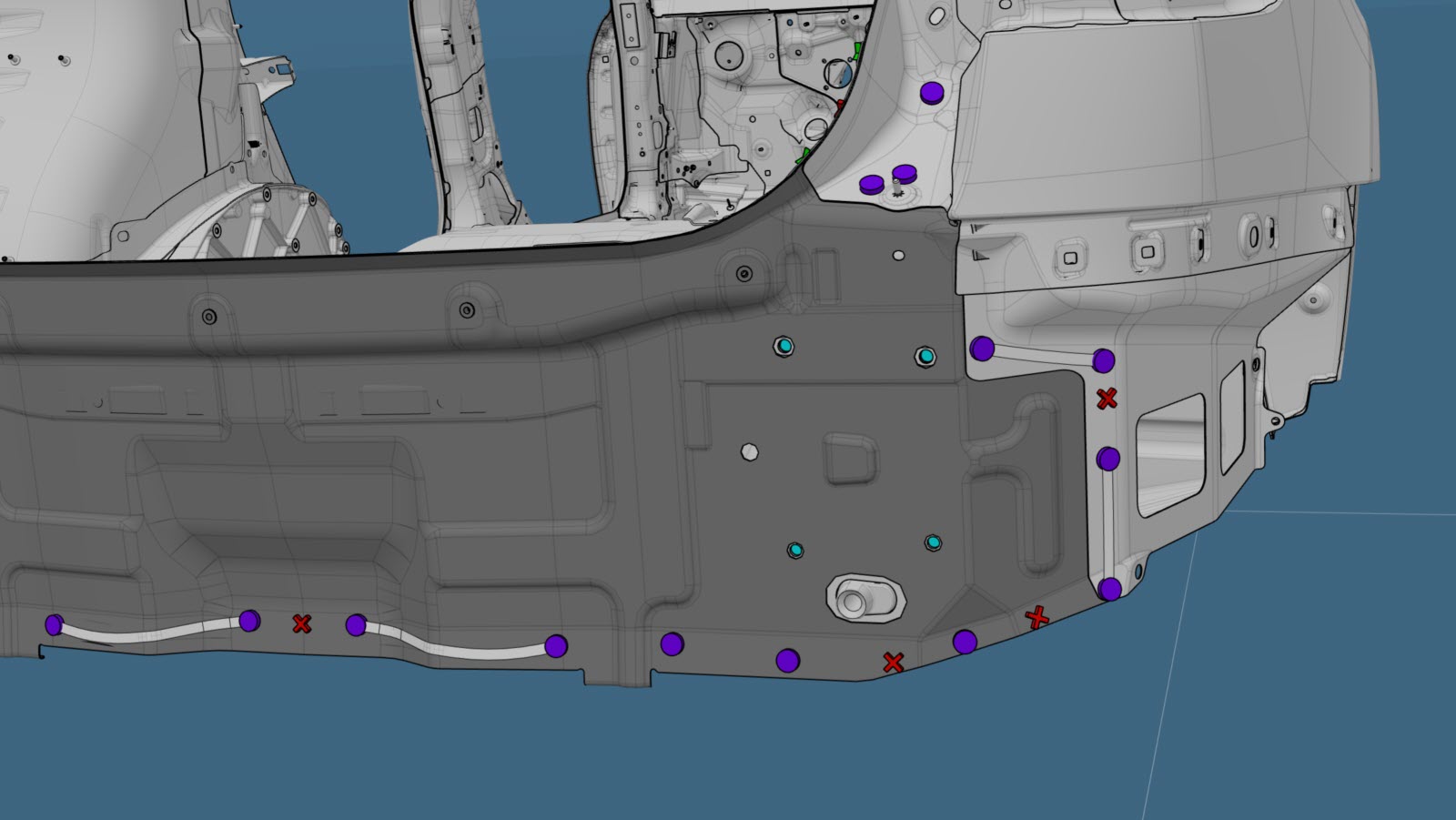

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או מסמרות נורה מבניות, 6.5 מ"מ
או ברגיםהערההתקינו את הברגים מתוך פנים כלי הרכב דרך לוחית קצה המסילה האחורית היכן שהברגים הוסרו בשלב הקודם. - יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
הערהברגים דרך לוחית קצה המסילה האחורית מהודקים כאשר קורת הפגוש מותקנת.
- בצעו את התפעולים הנדרשים לאחר תיקון.
