קצה לוח מסילה אחורית
קוד תיקון:
10101805702
10101805802
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודות התיקון והשירות עבור התנגשויות הנדרשות כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים והליכי השירות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. ייתכן שיידרשו תיקונים נוספים, תלוי בנזק לרכב.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ASY-PLATE-MX BUMPER MTG RR LH-SVC (לוחית קצה מסילה אחורית - שמאלית) |
הערה הזמינו רק כאשר מחליפים רכיב שמאלי. |
| 1 | ASY-PLATE-MX BUMPER MTG RR LH-SVC (לוחית קצה מסילה אחורית - ימנית) |
הערה הזמינו רק כאשר מחליפים רכיב ימני. |
| 4 לכל לוחית קצה אשר מחליפים |
בורג , HF M10x1.50x25 [10.9]-G720 |
מספר חלק של Tesla 2007116. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- מכלול לוח אחורי (כלי רכב שנבנו עד 21 במאי 2024).
-
הסירו את הרכיב המקורי.
או ברגים
-
הכינו להתקנה.

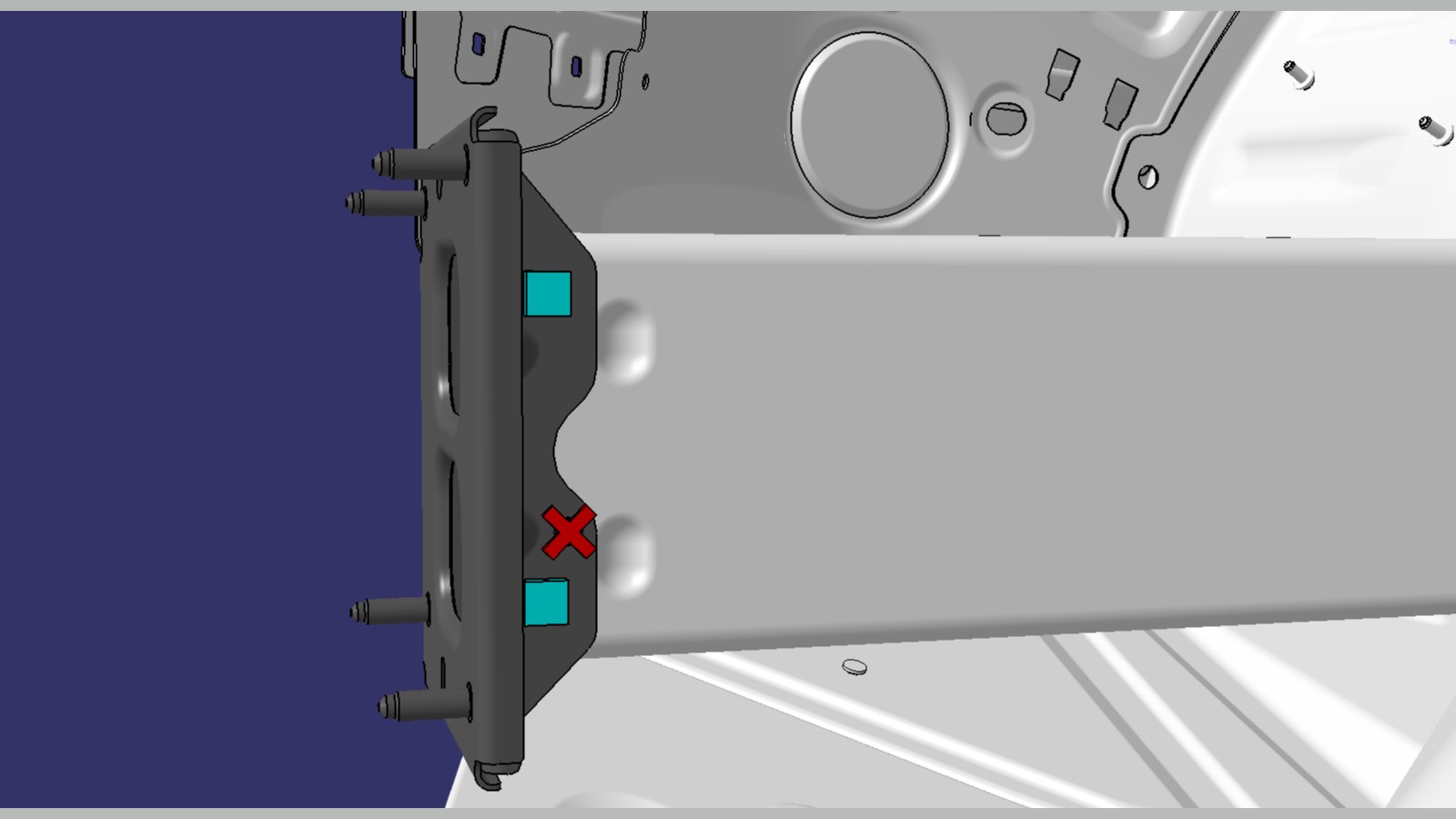

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף. אבטחו מיקום זה באמצעות דבק מבני בלבד.
או ברגים
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 48 Nm.
-
התקינו את ה-מכלול לוח אחורי (כלי רכב שנבנו עד 21 במאי 2024).
- בצעו את התפעולים הנדרשים לאחר תיקון.
