סקין לחיפוי מרכב חיצוני (כלי רכב שנבנו לאחר 17 בפברואר 2022)
קוד תיקון:
10100110002
10100110402
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- אם נדרש, ניתן להחליף מקטע של מכלול Hinge Pillar ככל שהמקטע המתואר בחלק תיאורי מקטע סקין לחיפוי מרכב חיצוני של מסמך זה בשימוש.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | REAR QUARTER OUTER, LEFT HAND (סקין לחיפוי מרכב חיצוני) | |
| שני | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 31 | מסמרת משוקעת ראש, 4.8 מ"מ קצר | |
| 2 | מסמרת 4.8 מ"מ | |
| 1 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 2 | מסמרת Flow Form S08 | |
| 3 | מסמרת Flow Form S18 | |
| 3 | מסמרת Flow Form S28 | |
| 4 | מסמרת Flow Form S38 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תיאורי מקטע סקין לחיפוי מרכב חיצוני
| חיתוך חיפוי מרכב חיצוני אחורי | ||
|---|---|---|

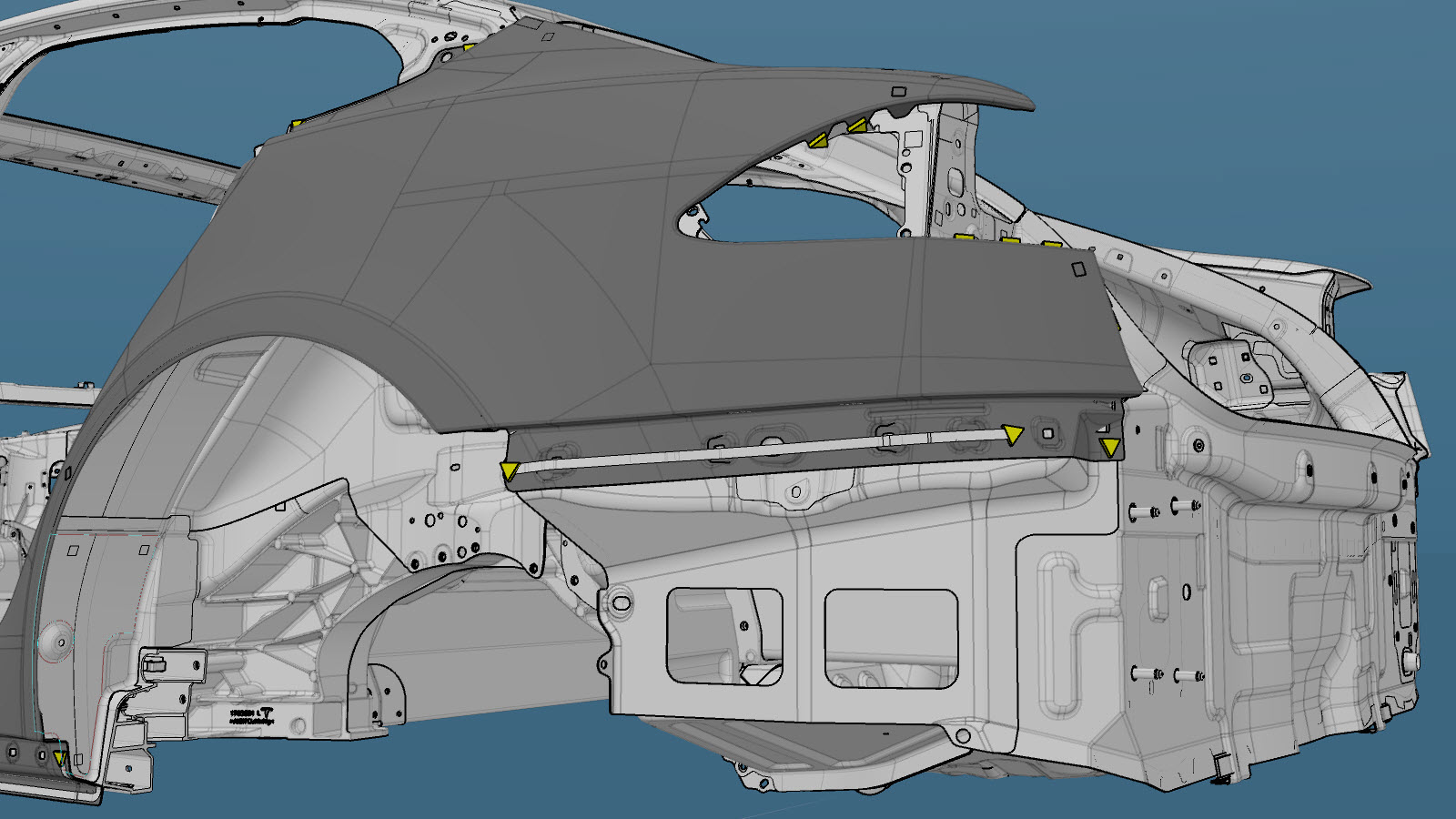

| הסקין לחיפוי מרכב חיצוני (מוצג להלן) הוא רכיב יחיד, וניתן להחליפו בתיקון יחיד: | ||
|
|
||
|
לחילופין, במקום להחליף את הסקין לחיפוי מרכב חיצוני כולו, ניתן להחליף מקטע של הסקין חיפוי מרכב חיצוני באמצעות מקטע מרכיב חיפוי סקין מיפוי מרכב חיצוני החדש באמצעות קו החיתוך המתואר במסמך זה. |
||
|
|
||
| חיתוכי חיפוי מרכב חיצוני אחורי |
| תיאורי מקטע סקין לחיפוי מרכב חיצוני | |
|---|---|
|
מקטע תחתון קו חיתוך קו/נקודת מראה מקום
חתכו את חלק הישרות כפי שמצוין כדי ליצור רכיב חדש. הערה
צרו לוחית גיבוי
מהחלק שנותר מהרכיב החדש, והתקינו אותו כפי שמצוין. בצעו ריתוך GMA על מחבר ההשקה. או ריתוכי מגופה אלומיניום ריתוך GMA אזהרה אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla. אזהרה כדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים. זהירות אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב. הערה לפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק. |
|
תהליך התיקון
-
הפרידו את אוגן קשת הגלגל האחורי.
הערהאם מתקנים רק סקין לחיפוי מרכב חיצוני, יש להפריד רק את החלק הנחוץ של האוגן המכופף.
-
הסירו את הרכיב המקורי.
הערהאם אתם מחליפים רק מקטע של סקין לחיפוי מרכב חיצוני: הסירו רק את המהדקים במקטע המוחלף.
או ריתוכי נקודה של המפעל
-
הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- D = 9 מ"מ.
- E = 13 מ"מ.
או מסמרות, 4.8 מ"מ- F = 7 מ"מ.
- G = 215 מ"מ.
או מסמרות משוקעות ראש, 4.8 מ"מ קצר
או מסמרות נורה מבניות, 6.5 מ"מ
או ריתוכי מגופה אלומיניוםהערהעבור ריתוכי מגופה אלו, קדחו חור של 9 מ"מ בכל אחד מהמיקומים המצוינים. - יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
בצעו ריתוך GMA.
או ריתוכי מגופה אלומיניוםאזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
-
קפלו את אוגן קשת הגלגל.
- בצעו את התפעולים הנדרשים לאחר תיקון.
