מכלול צד מכסה המנוע (כלי רכב שנבנו עד 20 בנובמבר 2021)
קוד תיקון:
10100109902
10100111402
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
יש לאמת שזה תהליך התיקון הנכון
- עד התאריך 19 בנובמבר 2021, השתמשו בתהליך תיקון זה.
- בתאריך 20 בנובמבר 2021:
- הסירו את כל הרכיבים הנדרשים כדי לראות את החלק של מכלול צד מכסה המנוע המקורי אשר מוצמד אל ראש מכסה המנוע.

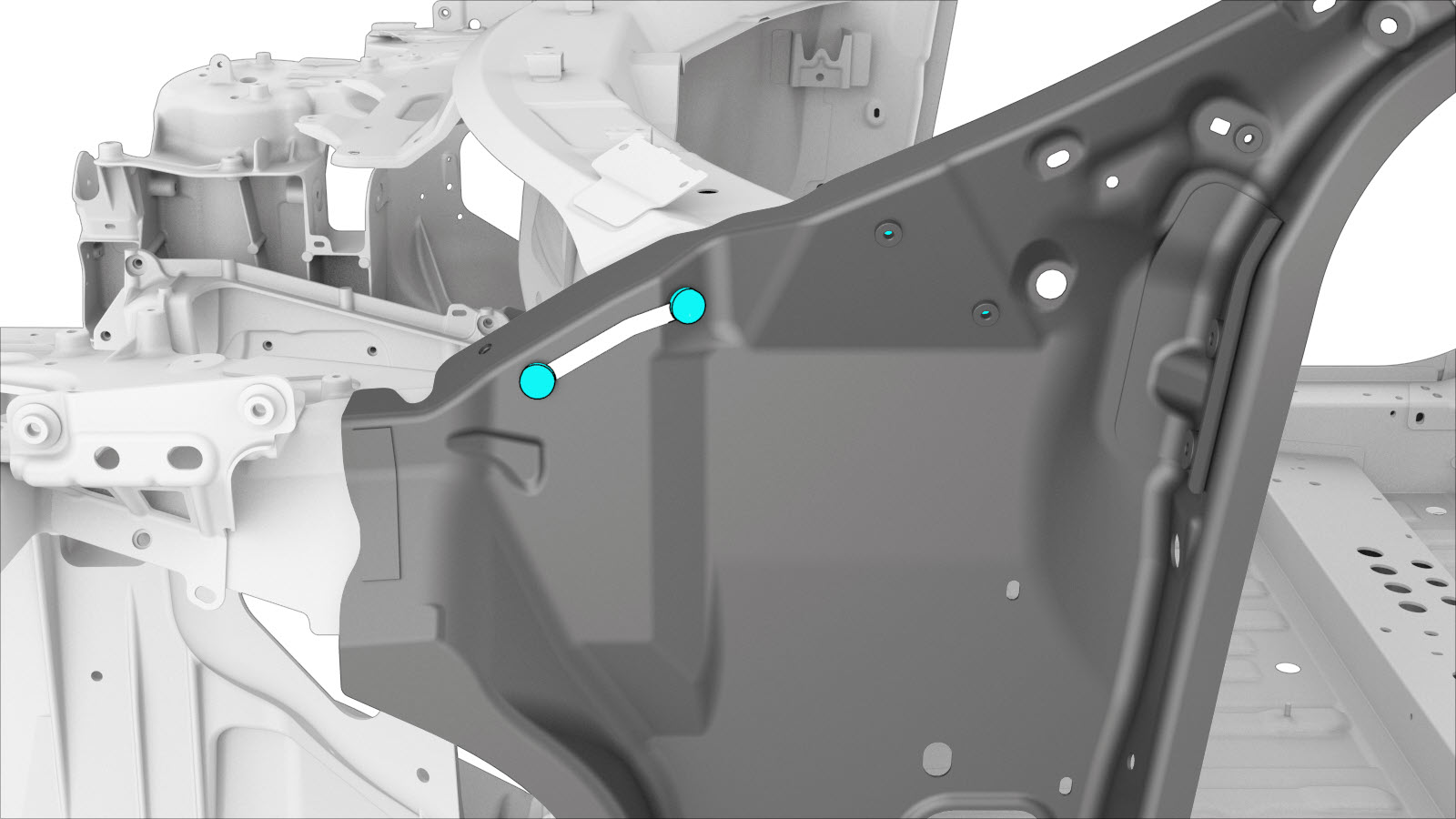

- אם ראש מכסה המנוע מוצמד אל מכלול צד מכסה המנוע כפי שמוצג להלן:
אין ברגים באזור המודגש: השתמשו בתהליך תיקון זה - מכלול צד מכסה המנוע (כלי רכב שנבנו לאחר ה-20 בנובמבר 2021). ברגים באזורים המודגשים: אל תשתמשו בתהליך תיקון זה. במקום זאת, השתמשו בתהליך התיקון מכלול צד מכסה המנוע (כלי רכב שנבנו בתאריך או אחרי 20 בנובמבר 2021).
- לאחר תאריך 20 בנובמבר 2021, השתמשו בתהליך תיקון מכלול צד מכסה המנוע (כלי רכב שנבנו בתאריך או אחרי 20 בנובמבר 2021).
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | SUB-ASSY - COWL SIDE SX (מכלול צד מכסה המנוע) | |
| 17 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| שני | מסמרת מבנית, 6.5 מ"מ בינוני | |
| שני | בורג , HF M6X18 PC88 MAT. | מספר חלק של Tesla 1006529-00-A. |
| 1 | בורג, ראש טורקס , M8-1.25x34 | מספר חלק של Tesla 1022448-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- מכלול Hinge Pillar.
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או קדחו דרך נקודות הריתוך של המפעלהערהבעת קדיחת נקודות ריתוך, יש להשתמש במקדח שיוצר חור בגודל הנכון למהדק אשר יחליף את נקודת הריתוך.או RIVTAC
-
הכינו להתקנה.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות מבניות, 6.5 מ"מ בינוני
או ברגיםהערהקדחו חור של 8 מ"מ בכל אחד מהברגים הללו. - יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
יש להדק את המהדקים עד למומנט להלן:
- בורג ברגים, חלק מספר 1006529-00-A: 12 Nm.
- בורג, ראש טורקס בורג, חלק מספר 1022448-00-A: 30 Nm.
-
התקינו את ה-מכלול Hinge Pillar.
- בצעו את התפעולים הנדרשים לאחר תיקון.
