הארכת Shock Tower קדמית
קוד תיקון:
10101019602
10101005302
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ASY EXTN - SHOCK TOWER FR (הארכת Shock Tower קדמית) | |
| 14 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 1 | מסמרת מבנית, 6.5 מ"מ בינוני | |
| 2 | מסמרת נורה מבנית, 6.5 מ"מ | |
| 2 | בורג, ראש טורקס , M8X1.25-28,PF,[88],G1009 | מספר חלק של Tesla 1621839-00-B. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את החלק הנדרש של חלק חיצוני של צד המרכב (כלי רכב שנבנו עד 17 בפברואר 2022) כדי לחשוף את הרכיב מתחת אשר מוחלף.
-
הסירו את ה- מכלול Hinge Pillar.
-
הסירו את מכלול צד מכסה המנוע.
בהתבסס על תאריך בניית הרכב, בחרו את התהליך הנכון:
-

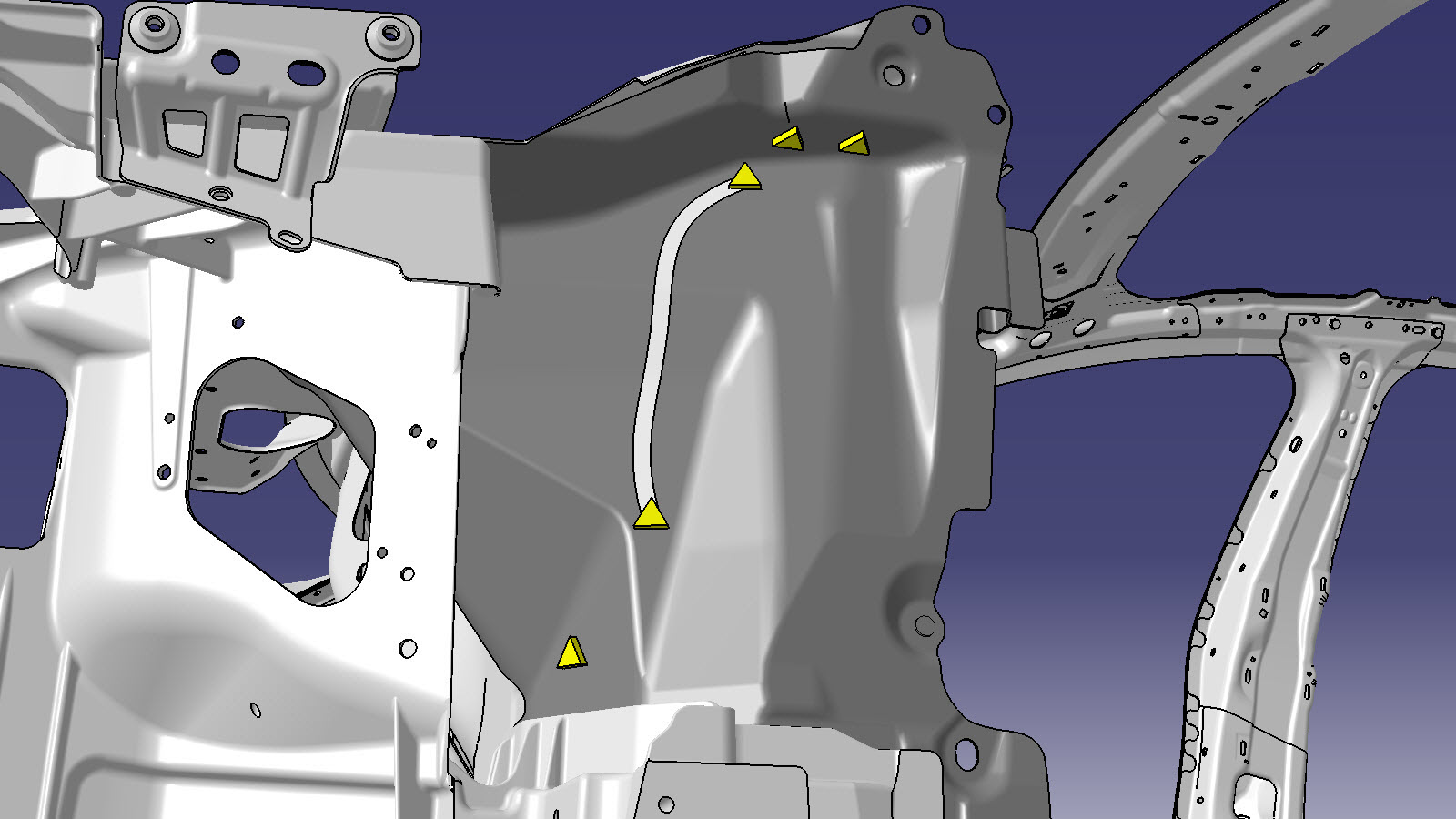

הסירו את הרכיב המקורי.
-
הכינו להתקנה.
הערהבתמונה להלן, X אדום מציין מיקום בו מהדק שהותקן קודם לכן אינו מוחלף.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות מבניות, 6.5 מ"מ בינוני
או מסמרות נורה מבניות, 6.5 מ"מ
ריתוך GMA
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 30 Nm.
-
בצעו ריתוך GMA.
ריתוך GMA
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.אזהרהכדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.הערהלפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק. -
התקינו מכלול צד מכסה המנוע.
בהתבסס על תאריך בניית הרכב, בחרו את התהליך הנכון:
-
התקינו את ה-מכלול Hinge Pillar.
-
התקינו את החלק הנדרש של חלק חיצוני של צד המרכב (כלי רכב שנבנו עד 17 בפברואר 2022) אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
- בצעו את התפעולים הנדרשים לאחר תיקון.
