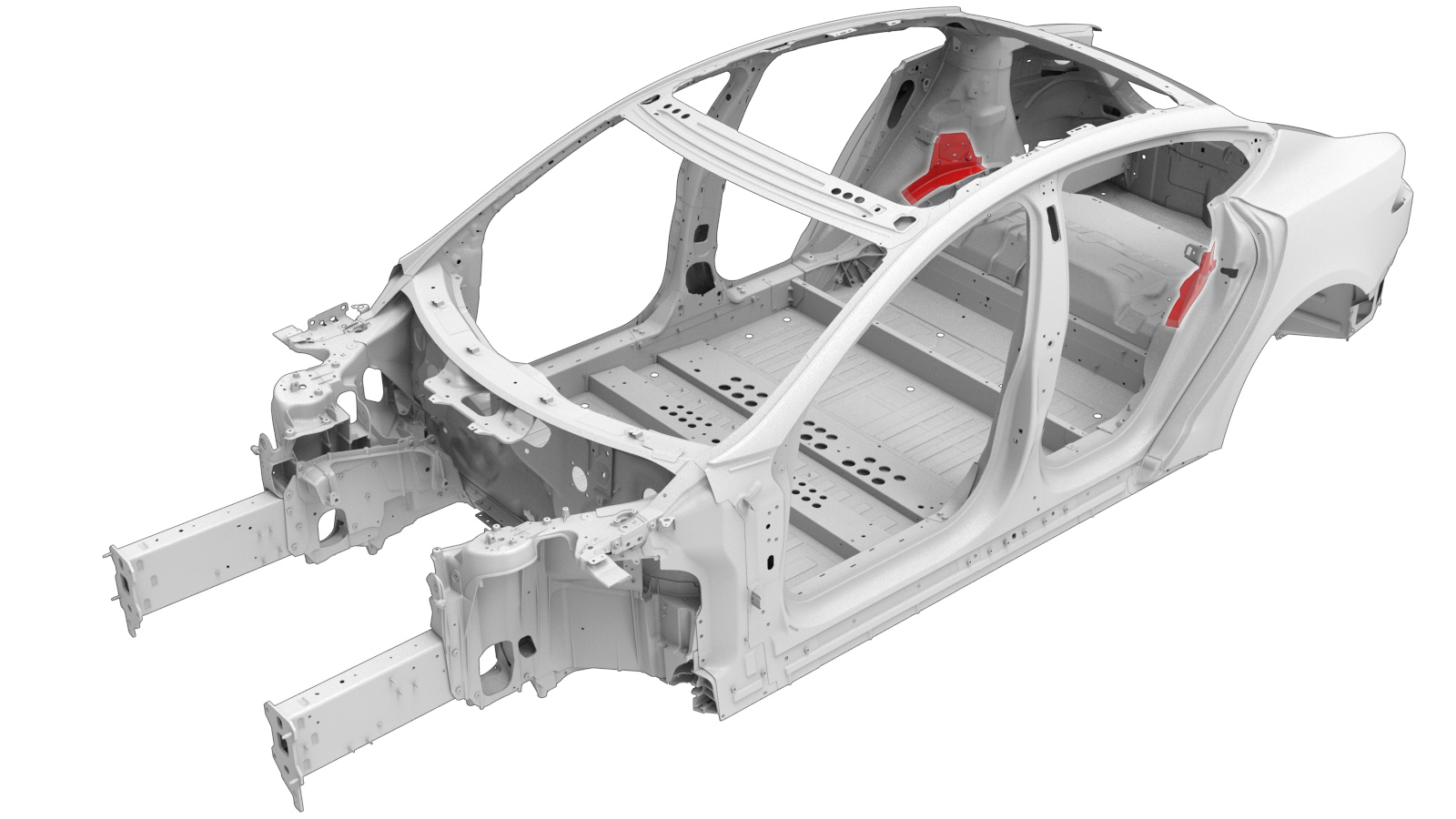

חיזוק צומת אחורי עליונה (אמצע)
קוד תיקון:
10101805202
10101805302
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודות התיקון והשירות עבור התנגשויות הנדרשות כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים והליכי השירות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. ייתכן שיידרשו תיקונים נוספים, תלוי בנזק לרכב.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | ASY- 2ND ROW RETRACTOR PANEL (חיזוק צומת אחורי עליון - אמצע) | |
| 6 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| שני | מסמרת נורה מבנית, 6.5 מ"מ | |
| 2 | מסמרת משוקעת ראש מבנית, 6.5 מ"מ |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- חיזוק צומת אחורי עליונה (אחורי).
-
הסירו את ה- חיזוק צומת אחורי עליונה (קדמית)
-
הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או RIVTAC
-
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-חיזוק צומת אחורי עליונה (קדמית).
-
התקינו את ה-חיזוק צומת אחורי עליונה (אחורי).
- בצעו את התפעולים הנדרשים לאחר תיקון.
