מסילת גג חיצונית
קוד תיקון:
10100126102
10100126202
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

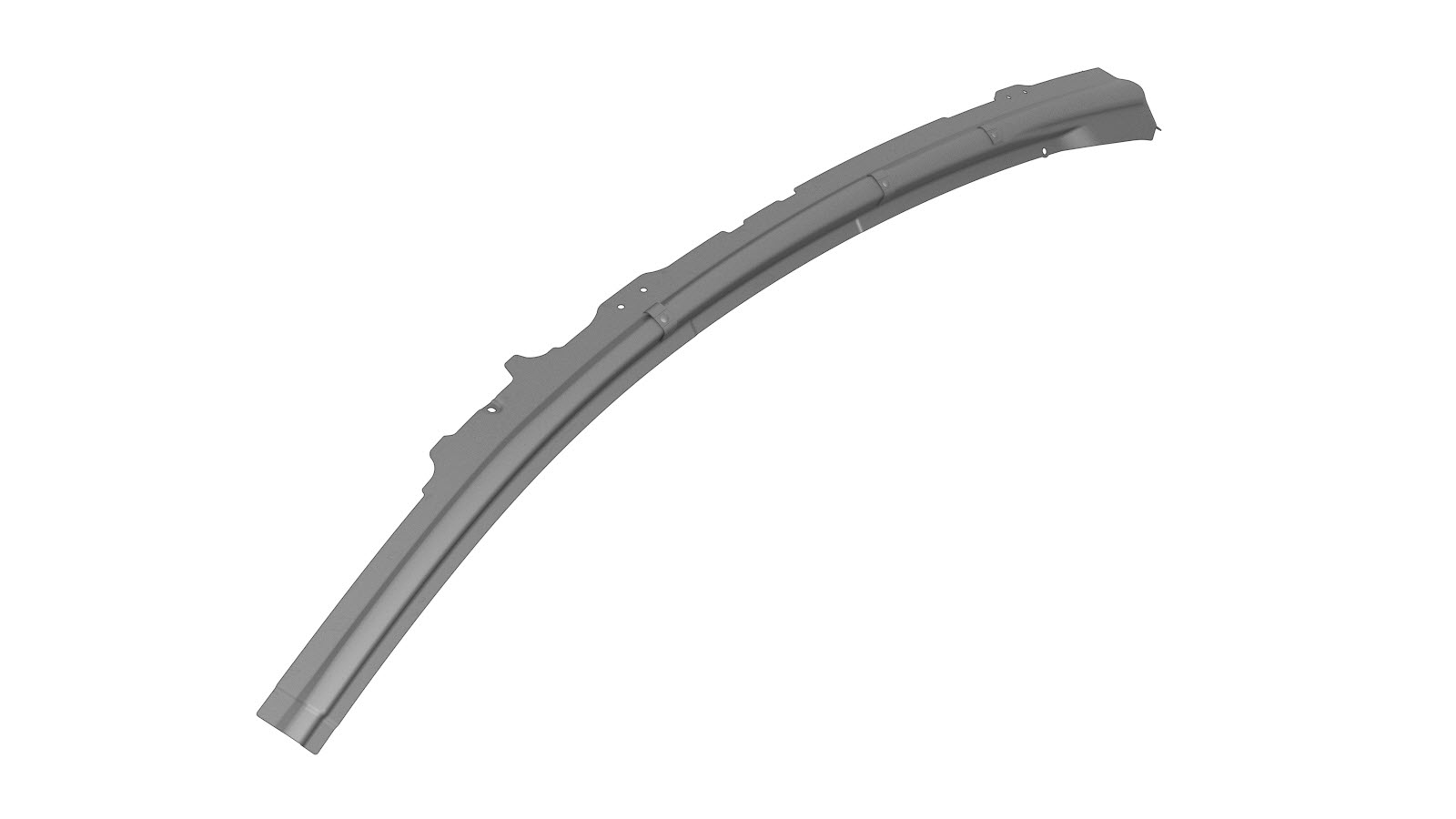

| 1 | ASY - ROOF RAIL OUTER (מסילת גג חיצונית) | |
| 3 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 1 | מסמרת Flow Form S28 | |
| חמישה | מסמרת Flow Form S38 | |
| 8 | מסמרת Flow Form S48 | |
| 3 | מסמרת Flow Form S58 | |
| 3 | מסמרת Flow Form S68 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את החלק הנדרש של חלק חיצוני של צד המרכב (כלי רכב שנבנו עד 17 בפברואר 2022) כדי לחשוף את הרכיב מתחת אשר מוחלף.
-
הסירו את ה- קורת דלת B-Pillar חיצונית.
-
הסירו את ה- מכלול Hinge Pillar.
-

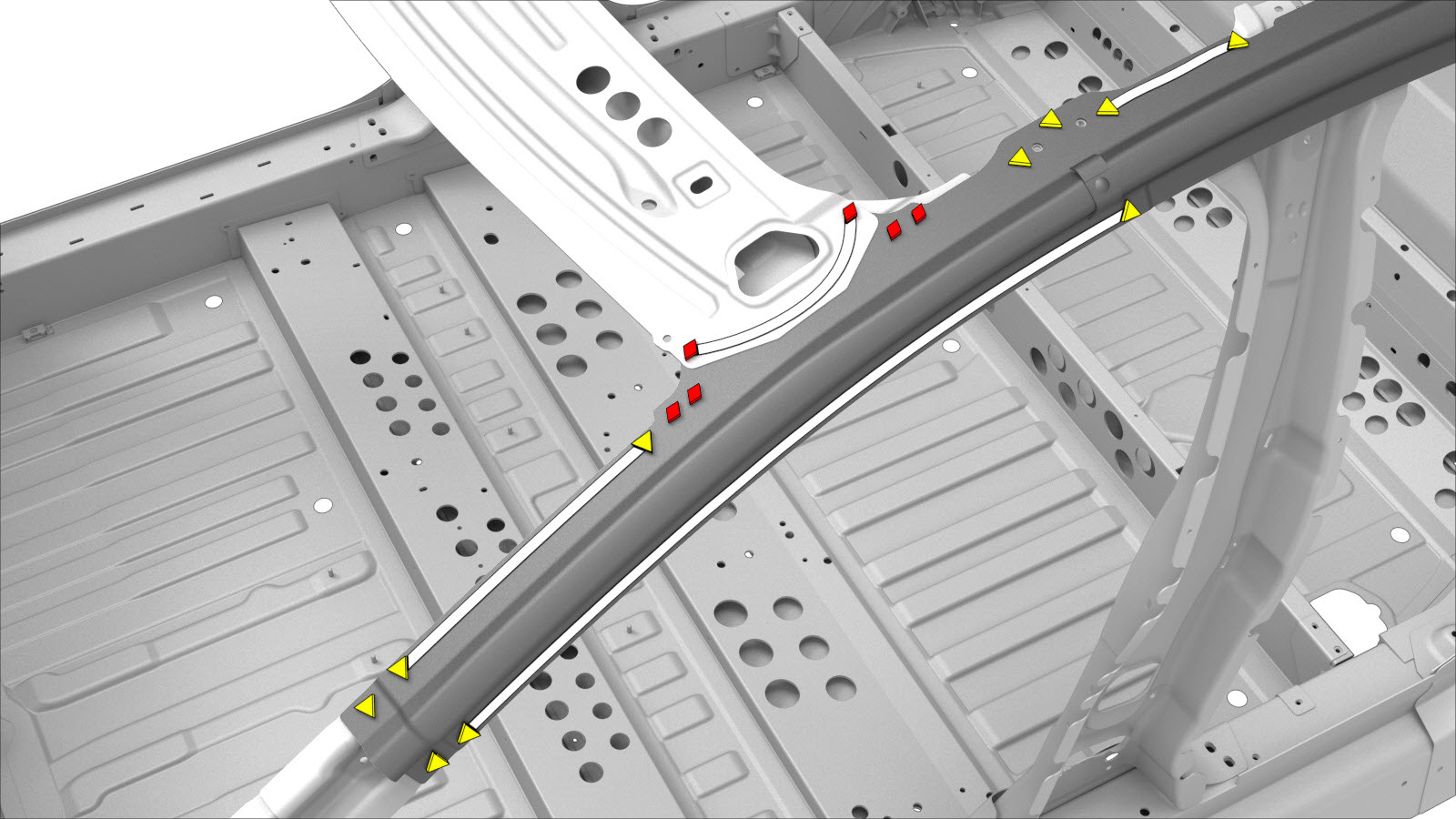

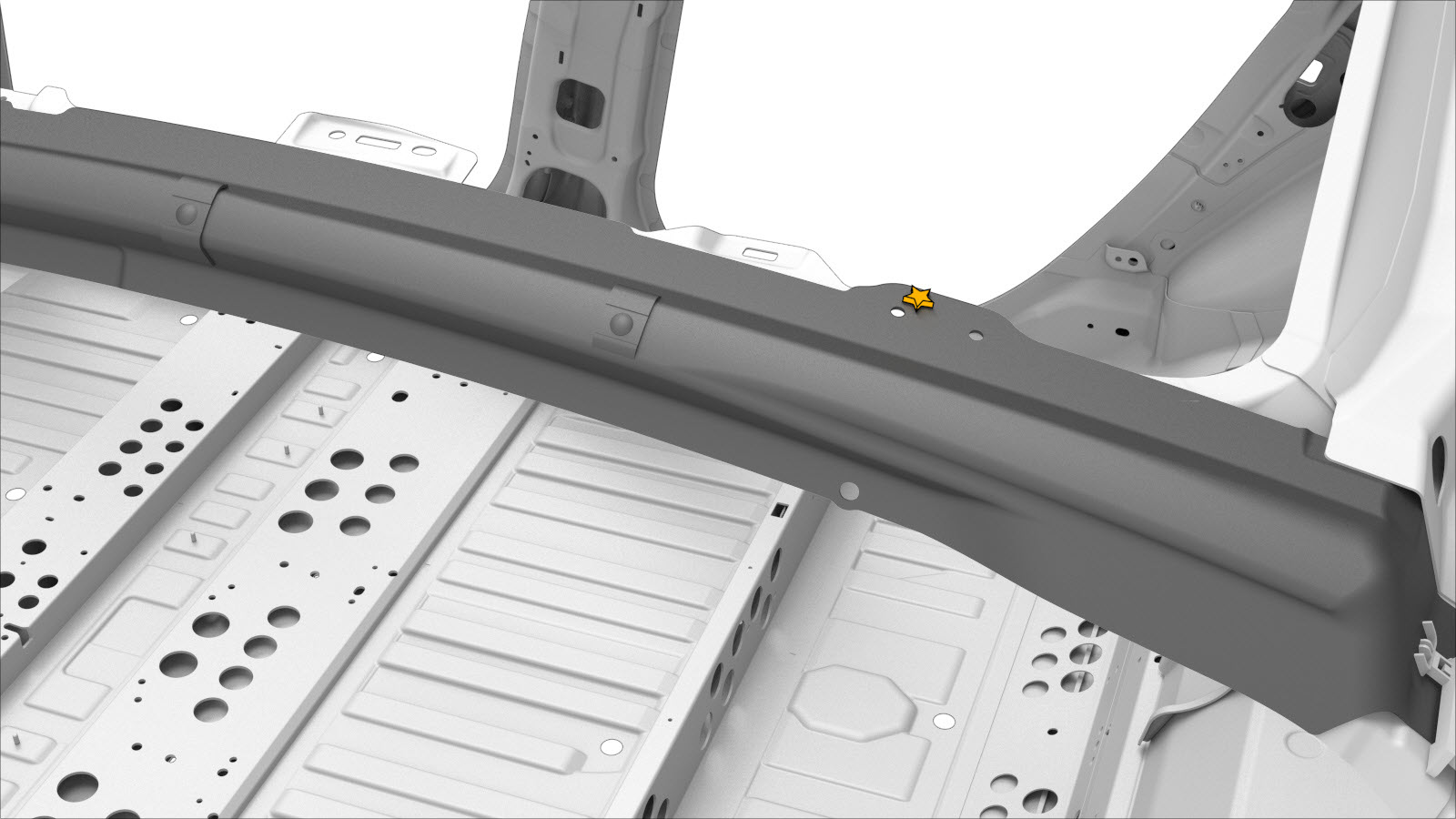

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או SPR של המפעל
-

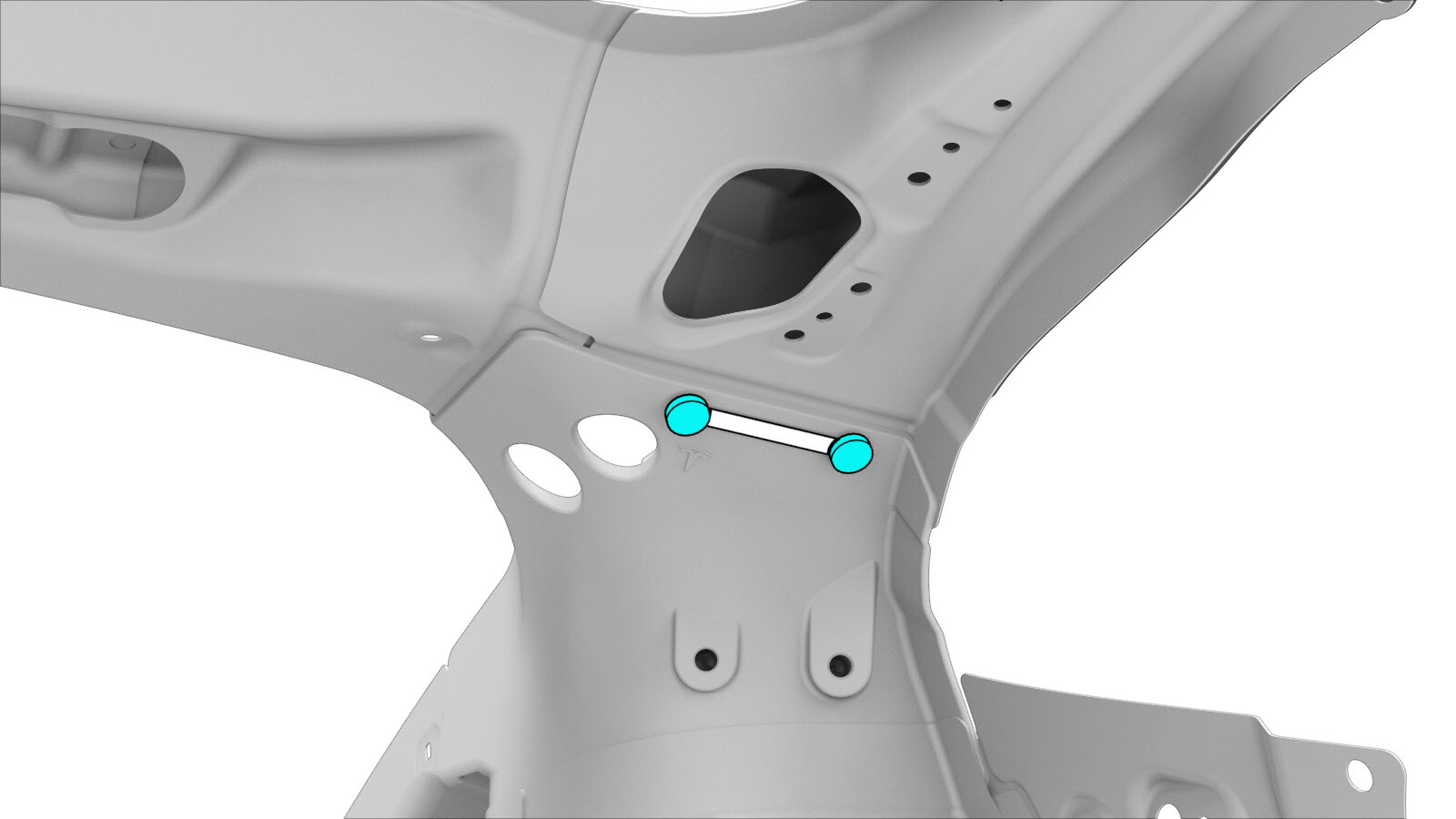

הכינו להתקנה.

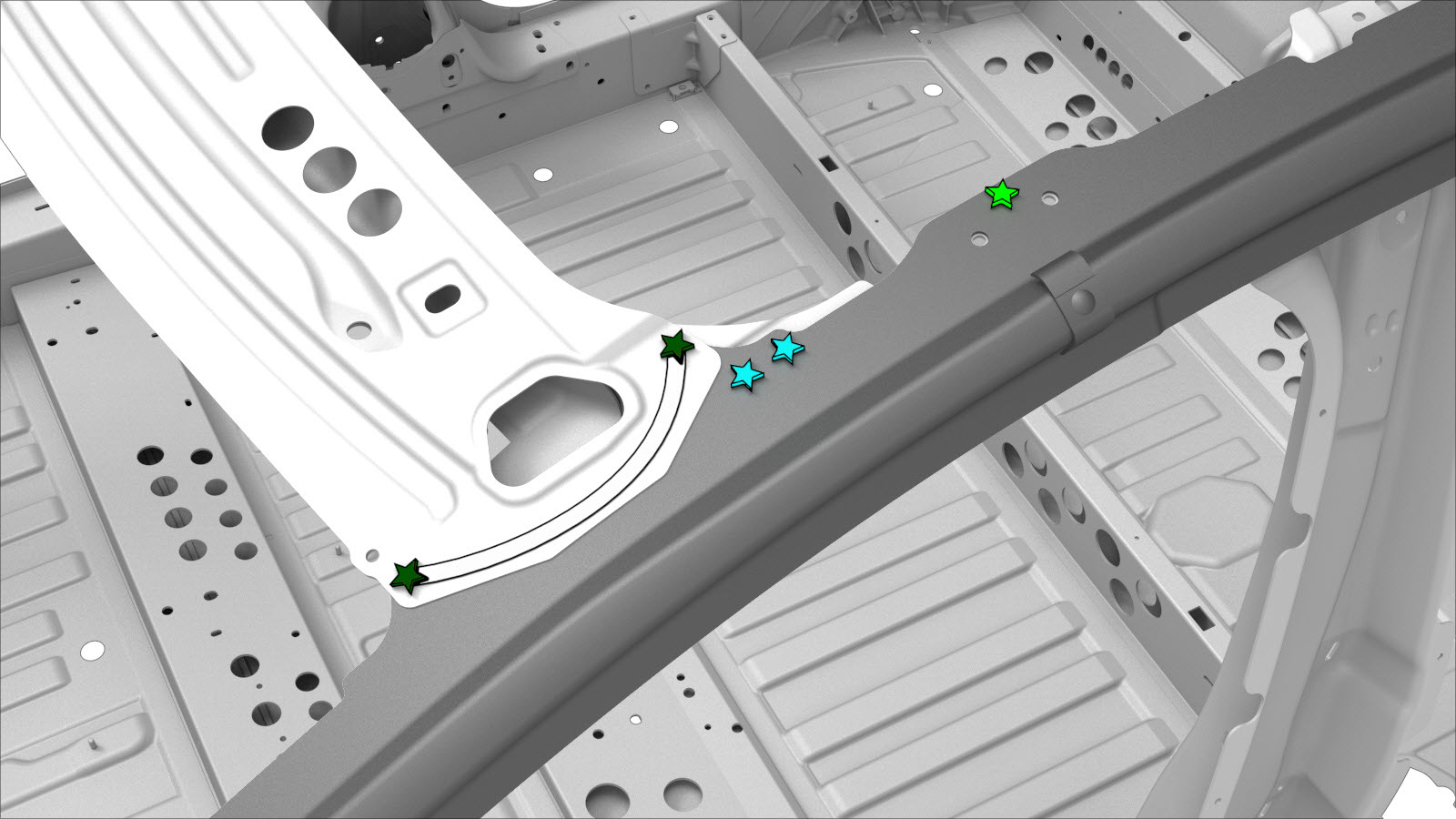

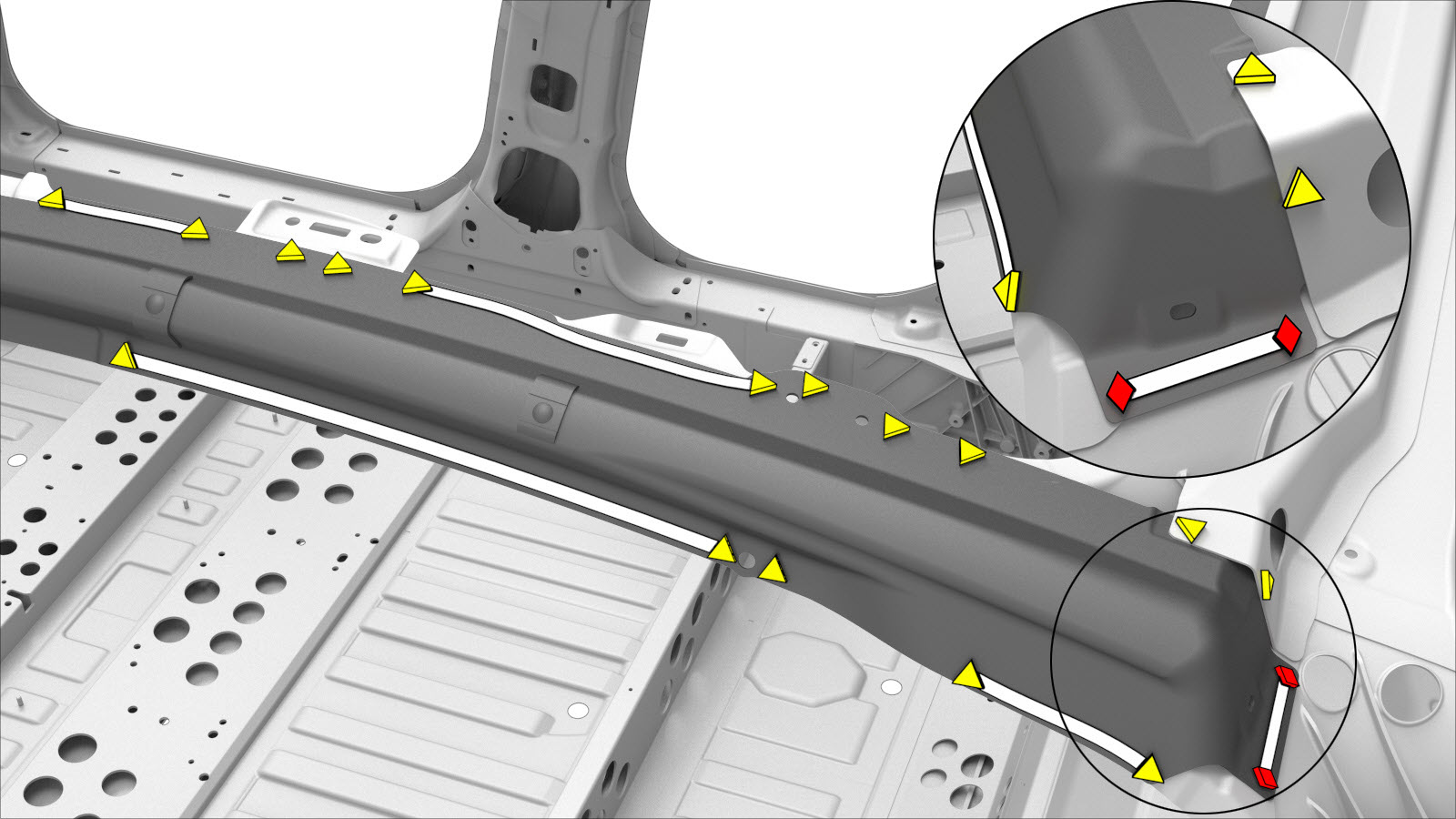

- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-מכלול Hinge Pillar.
-
התקינו את ה-קורת דלת B-Pillar חיצונית.
-
התקינו את החלק הנדרש של חלק חיצוני של צד המרכב (כלי רכב שנבנו עד 17 בפברואר 2022) אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
-

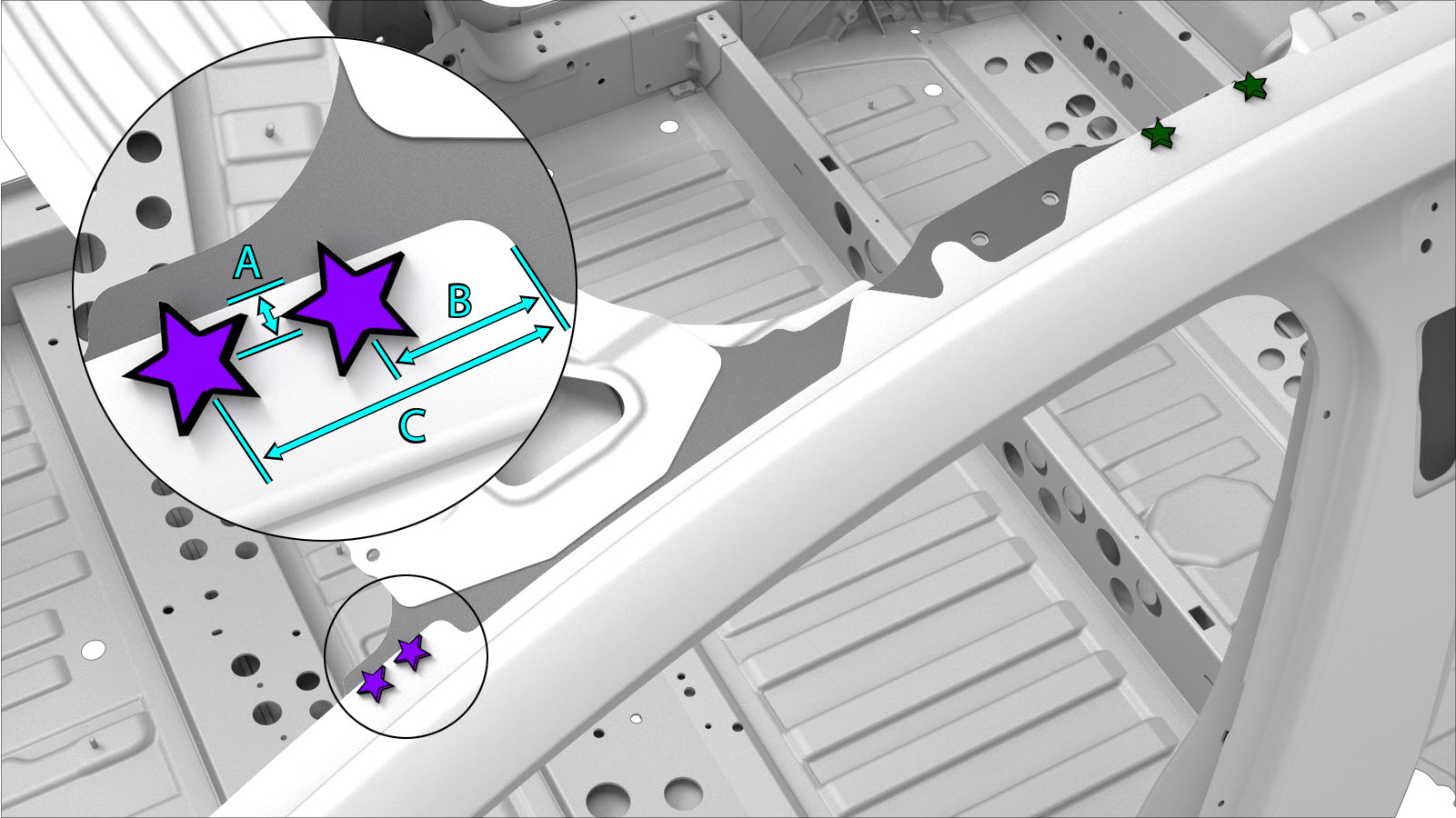

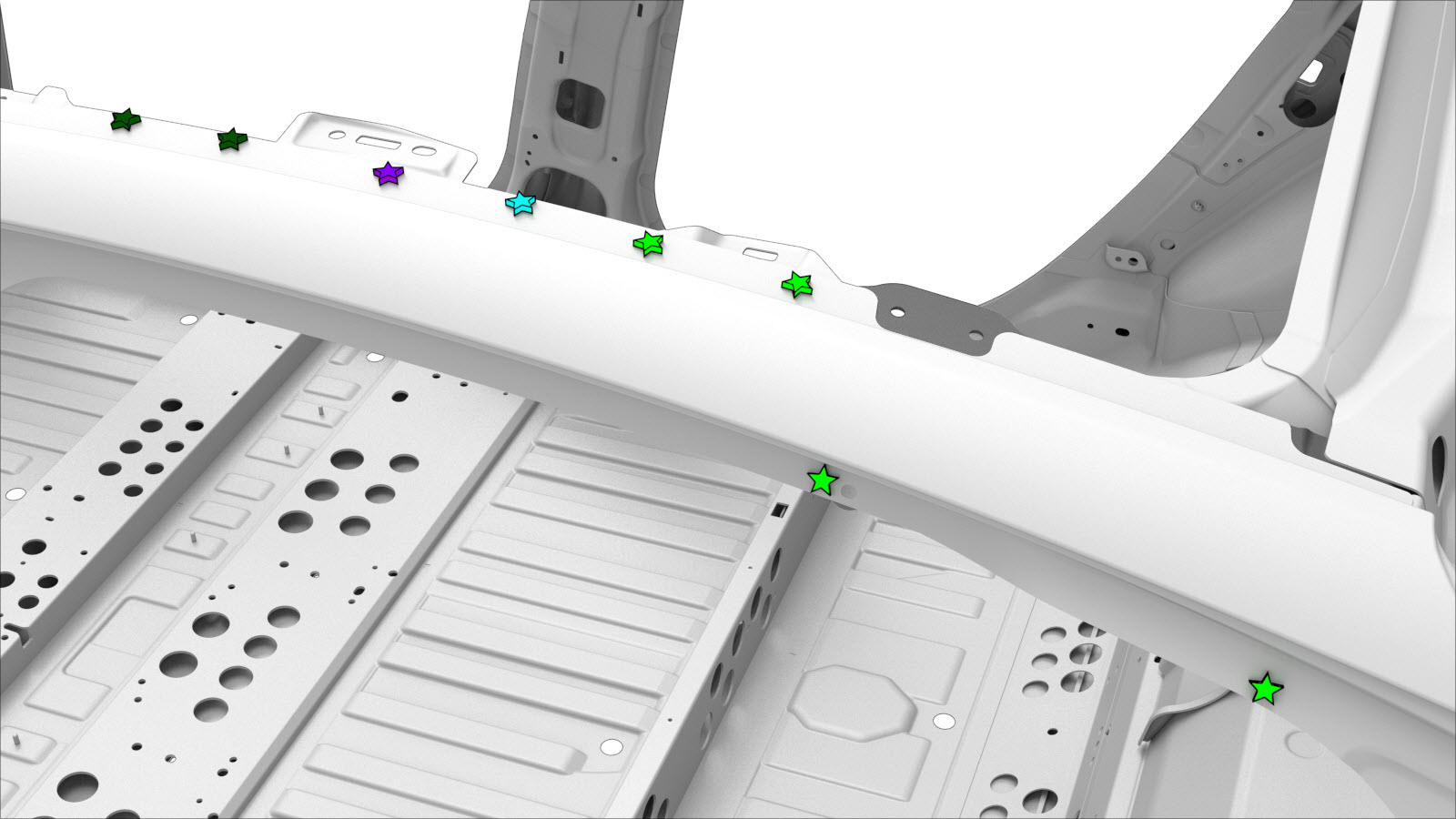

התקינו את המהדקים כפי שמצוין.
או מסמרות Flow Form, S48או מסמרות Flow Form, S68
- A = 6 מ"מ.
- B = 22 מ"מ.
- C = 44 מ"מ.
- בצעו את התפעולים הנדרשים לאחר תיקון.
