מידע על מסמרות סטנדרטיות
סוג מהדק	סמל מהדק	סמל נתיב מהדק	שם חלק	מספר חלק
מסמרת 4.8 מ"מ			מסמרת, 4.8 מ"מ, 1.6 - 6.9 מ"מ	1028719-00-A
מסמרת מבנית, 6.5 מ"מ קצר			מסמרת, 6.5 מ"מ, 2.0 - 9.5 מ"מ	1028408-00-A
מסמרת מבנית, 6.5 מ"מ בינוני			STR.CMMN RIV 6.5 STL ZN 3-13.5	1062559-00-A
מסמרת מבנית, 6.5 מ"מ ארוך			מסמרת, 6.5 מ"מ, 2.0 - 15.9 מ"מ	1028409-00-A
מסמרת מבנית, 6.5 מ"מ (חוזק גבוה)			מסמרת חוזק גבוה 6.5 מ"מ, 2.6 מ"מ - 9.5 מ"מ	1454538-00-A
מסמרת פופ (Pop Rivet) (אלומיניום, ראש כיפה)			BLD RIV 5/32,0.126-0.187,AL/STL,DOMED	1003668-00-C

כדי להתקין מסמרות מבניות 8 מ"מ (5/16 אינץ'), יש להשתמש באחד הכלים המפורטים במקטע כלי התקנת מהדק מאושרים במסמך זה לצד החלקים המתחברים המפורטים להלן.

מסמרות משוקעות ראש משמשות במצבים בהם ראש המסמרת צריך להיות מותקן באופן חלק עם חיפוי השלדה.

מידע על מסמרות משוקעות ראש
סוג מהדק	סמל מהדק	סמל נתיב מהדק	שם חלק	מספר חלק
מסמרת משוקעת ראש, 4.8 מ"מ קצר			SM CTSK RVT,4.8 ALU/STL2.0-3.1MM	1069308-00-A או 2046255-00-A
מסמרת משוקעת ראש מבנית, 4.8 מ"מ ארוך			ערכת מסמרת משוקעת ראש מבנית, 4.8 מ"מ ("3/16), שלדת אלומיניום/בסיס פלדה, טווח גריפ 3.18-8.41 מ"מ	1069326-00-A
מסמרת משוקעת ראש מבנית, 6.5 מ"מ			ערכת מסמרת משוקעת ראש מבנית, 6.5 מ"מ ("1/4), שלדת אלומיניום/בסיס פלדה, טווח גריפ 4.06-12.07 מ"מ	1069327-00-A

השתמשו בערכת Microstop Countersink (מספר חלק של Tesla‏ 1133101-00-A) כדי לבצע משקע של החורים לפני התקנת מסמרות משוקעות ראש. התאימו את עומק הכלי כף שראש המסמרת יהיה מותקן באופן חלק עם החיפוי סביב. למידע נוסף עברו אל ערכת Microstop Countersink.

מסמרות נורה מבניות משמשות כאשר יש בעיית שטח פנוי בגימור או כאשר מחליפים מסמרת קצרה, מאחר והחלק האחורי של מסמרת נורה קטן יותר מאשר מסמרת מבנית רגילה. מסמרת נורה מבנית לרוב ניתנות לשימוש עם גיליון מתכת דק כאשר סך העובי של הלוחות הוא 4.5 מ"מ או פחות.

פרטים על מסמרת נורה מבנית
סוג מהדק	סמל מהדק	סמל נתיב מהדק	שם חלק	מספר חלק
מסמרת נורה מבנית, 6.5 מ"מ			STR. BULB RIV6.5 STL ZN 2-4.5	1063943-00-A

מסמרות אוגן מבניות משמרות כאשר החולה בחלק גדול מדי לראש מסמר קונבנציונלי.

פרטים על מסמרת אוגן מבנית
סוג מהדק	סמל מהדק	סמל נתיב מהדק	שם חלק	מספר חלק
מסמרת אוגן מבנית, 6.5 מ"מ			LRG FLNG RIV6.5 STL ZN 2-15.9	1062558-00-A
מסמרת אוגן מבנית, 6.5 מ"מ (חוזק גבוה)			RIVET STRCTR,1/4x0.1-0.375,STL,ZN	1116094-00-A

מסמרות עם פירסינג עצמי (SPR) מעוצבות לשימוש ביישומים בהם סך מספר הלוחות הוא 3 ומטה. מתי שניתן, יש להתקין SPR כך שה-SPR יעבור דרך הלוח הדק ביותר תחילה.

מידע על מסמרות עם פירסינג עצמי
סוג מהדק	סמל מהדק	סמל נתיב מהדק	שם חלק	מספר חלק
SPR, 5x4			SPR Rivet C 5x4 H4 SKR	1026936-00-A
SPR, 5x4.5			SPR Rivet C 5x4.5 H4 SKR	1026938-00-A
SPR, 5x5			SPR Rivet C 5x5 H4 SKR	1026939-00-A
SPR, 5x6 H4			SPR Rivet C 5x6 H4 SKR	1026940-00-A
SPR, 5x6 H2			SPR Rivet C 5x6 H2 SKR	1026941-00-A
SPR, 5x6.5			SPR Rivet C 5x6.5 H4 SKR	1026942-00-A
SPR, 5x7			SPR Rivet C 5x7 H4 SKR	1026943-00-A
SPR, 5x8 SKR			SPR Rivet K 5x8 H4 SKR	1026944-00-A
SPR, 5x8 SK			SPR Rivet P 5x8 H4 SK	1026945-00-A
SPR, 5x9			SPR Rivet K 5x9 H4 SKR	1028629-00-A

כדי להתקין SPR, יש להשתמש באחד הכלים המפורטים במקטע כלי התקנת מהדק מאושרים במסמך זה לצד המבלט המתאים. לכלי ProSpot, יש להשתמש בטבלה להלן כדי לקבוע את המבלט המתאים בהתבסס על מבלט ה-Böllhoff שמפורט בתהליך התיקון.

לאזורים אשר ככל הנראה יעברו תיקונים חוזרים, מסמרות Flow Form ניתנות לשימוש במקום SPR כך שלא יהיה צורך ליצור חורים נוספים בלוחות המרכב. למידע נוסף עברו אל שימוש במסמרות Flow Form.

מידע על מסמרות Flow Form
סוג מהדק	סמל מהדק	סמל נתיב מהדק	שם חלק	מספר חלק
מסמרת Flow Form, S08			Flw Frm Rvt,S08-8mmSt.Stl 1.3-2.5	1069328-00-A
מסמרת Flow Form, S18			Flw Frm Rvt,S18-8mmSt.Stl 2.3-3.5	1069329-00-A
מסמרת Flow Form, S28			Flw Frm Rvt,S28-8mmSt.Stl3.35-4.10	1069330-00-A
מסמרת Flow Form, S38			Flw Frm Rvt,S38-8mmSt.Stl 4.0-5.15	1069331-00-A
מסמרת Flow Form, S48			Flw Frm Rvt,S48-8mmSt.Stl 5.0-6.1	1069332-00-A
מסמרת Flow Form, S58			Flw Frm Rvt,S58-8mmSt.Stl 6.0-7.2	1069333-00-A
מסמרת Flow Form, S68			Flw Frm Rvt,S68-8mmSt.Stl 7.1-8.3	1069334-00-A

כדי להתקין מסמרות Flow Form, יש להשתמש באחד הכלים המפורטים במקטע כלי התקנת מהדק מאושרים של מסמך זה יחד עם המבלט המתאים ובלחץ ההתקנה המפורט להלן.

BOM (blind, oversize mechanically locked fastener) זמינים בקוטר 5/16 אינץ' ומסמרות מבניות בקוטר 8 מ"מ.

מידע על BOM ומסמרות מבניות 8 מ"מ
סוג מהדק	סמל מהדק	נתיב מהדק	שם חלק	מספר חלק
BOM, ‏5/16 אינץ'		לא רלוונטי	BOM5/16 STL ZINC GRIP7.95-11.1	1062555-00-A
מסמרות מבניות 8 מ"מ			BLIND RIVET 5/16X4.0-7.0 GRIP STL ZN	1058710-00-A

כדי להתקין BOM, יש להשתמש באחד הכלים המפורטים במקטע כלי התקנת מהדק מאושרים במסמך זה לצד החיבורים המפורטים להלן.

מידע על NeoBolt
סוג מהדק	סמל מהדק	שם חלק	מספר חלק	טווח אחיזה
NeoBolt		מחבר Neo Bolt (או מקביל של Huck), ‏3/4 אינץ', קצר	1599680-00-A	12.7-22.1 mm
		קולר NEOBOLT (או מקביל של Huck), ‏3/4 אינץ'	1599682-00-A	לא רלוונטי
		מחבר Neo Bolt (או מקביל של Huck), ‏3/4 אינץ', ארוך	1599681-00-A	25.4-34.8 mm
		קולר NEOBOLT (או מקביל של Huck), ‏3/4 אינץ'	1599682-00-A	לא רלוונטי
		מחבר Neo Bolt (או מקביל של Huck), ‏5/8 אינץ'	1599677-00-A	4.9-15.7 mm
		קולר NEOBOLT (או מקביל של Huck), ‏5/8 אינץ'	1599679-00-A	לא רלוונטי
מסמרת AV Bolt	לא רלוונטי	מסמרת Avbolt, ‏5/8 אינץ'	1600794-00	12.7-19.05 mm

כדי להתקין NeoBolt, יש להשתמש באחד הכלים המפורטים במקטע כלי התקנת מהדק מאושרים במסמך זה.

Huck Bobtail שווה ערך למהדקי NeoBolt
מהדק NeoBolt	מהדק Huck Bobtail	מספר חלק	טווח אחיזה
מחבר Neo Bolt (או מקביל של Huck), ‏3/4 אינץ', קצר	Huck Bobtail, ‏20 מ"מ (קצר)	MBT-DT20-20DL	15-25 mm
	קולר Huck, ‏20 מ"מ	MBTC-R20BL2X	לא רלוונטי
מחבר Neo Bolt (או מקביל של Huck), ‏3/4 אינץ', ארוך	Huck Bobtail, ‏20 מ"מ (ארוך)	MBT-DT20-30DL	25-35 mm
	קולר Huck, ‏20 מ"מ	MBTC-R20BL2X	לא רלוונטי
מחבר Neo Bolt (או מקביל של Huck), ‏5/8 אינץ'	Huck Bobtail, ‏16 מ"מ	MBT-DT16-10DL	5-15 mm
	קולר Huck, ‏16 מ"מ	MBTC-R16BL2X	לא רלוונטי

מהדקי נעץ וקולרים זמינים בקוטר 1/4 או 5/16.

מידע על נעץ וקולר
סוג מהדק	סמל מהדק	שם חלק	מספר חלק
נעץ וקולר, 1/4 אינץ'		PIN&COLLAR 1/4 STL ZINC 1.6-15.9	1062557-00-A
נעץ וקולר, 5/16 אינץ'		PIN&COLLAR5/16 STL ZNC 3.2-19.1	1062556-00-A

כדי להתקין נעץ וקולרים, יש להשתמש באחד הכלים המפורטים במקטע כלי התקנת מהדק מאושרים במסמך זה לצד החיבורים התואמים המפורטים להלן.

כדי להתקין את ברגי המסמרת, השתמשו בכל כלי המתאים להתקנה כהלכה של המהדק המפורט.

	סמל מהדק פרטני	סמל נתיב מהדק	מספר חלק
בורג מסמרת			משתנה, תלוי במהדק המסוים המפורט בתהליך התיקון.
ברגי מסמרת			משתנה, תלוי במהדק המסוים המפורט בתהליך התיקון.

יש להשתמש בטבלה להלן כדי לקבוע אלו כלי התקנת מהדק מאושרים ניתנים לשימוש כדי להתקין את סוג המהדקים המאושרים.

כלי מהדק להתקנה	מהדקים
	SPR	מסמרות Flow Form	BOM ומסמרות מבניות 8 מ"מ	נעץ וקולרים	מסמרות משוקעות ראש 4.8 מ"מ ו-6.5 מ"מ	NeoBolts ו-AV Bolts	Huck Bobtail
כלי XPress 800
ProSpot PR-5
ProSpot PR-5D
כלי התקנה Huck 254 Pneudraulic

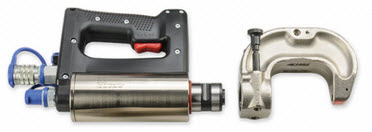

כלי Böllhoff HTF 50 SPR
TKR PNP 90 UN 2.0
TKR PNP 90 XT²
Stanley AV25

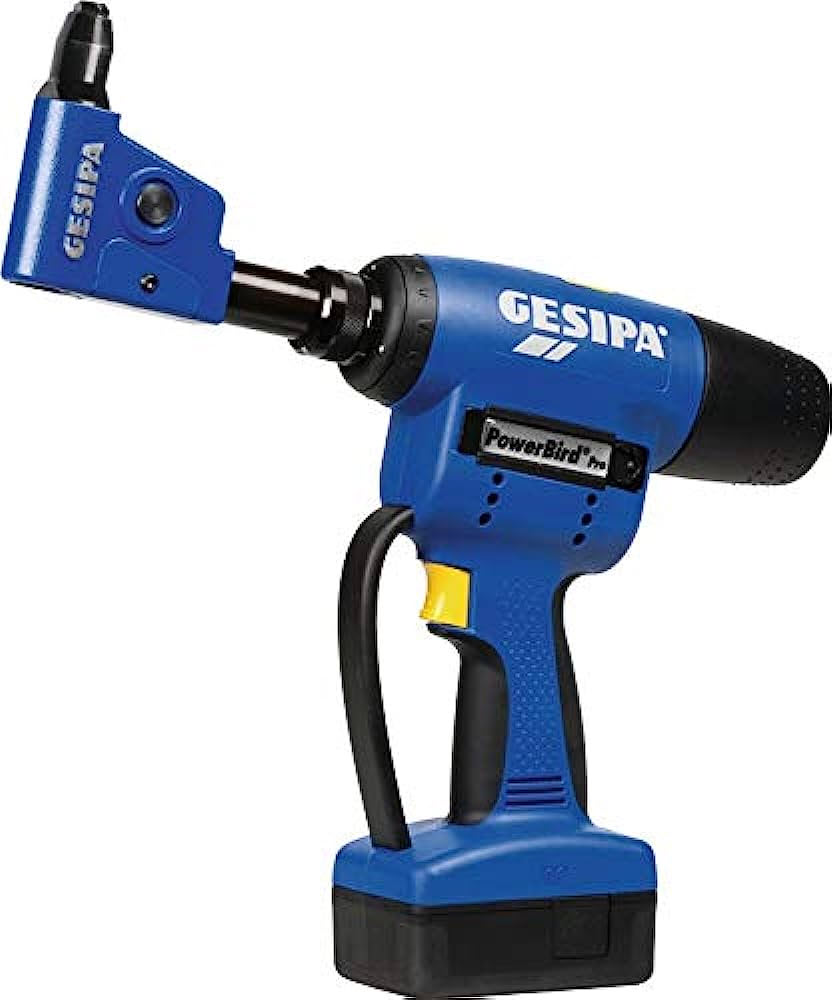

Gesipa PowerBird Pro (מוצג עם זווית ראש של 90°)
כלי HUCK ייקבע בהמשך

• אושר
• לא אושר
