מכלול שלם של חיפוי מרכב פנימי

קוד תיקון: 10101901502 10101901702 הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

נתוני תיקון

Informational PurposesAn informational icon, calling your attention
הערה
ייתכן ויהיו שונויות קלות במראה החלקים באזור התיקון בשל תאריכי ייצור שונים של רכבים. לא נדרשים שינויים בתהליך התיקון. אם יש צורך בשינויים בהליך התיקון עקב שינויים בחלקים, השינויים יפורטו בשלבי ההליך הרלוונטיים.

רשימת חלקים

כמות תיאור תמונה / הערות
‎1 ASSY - RR QTR INR COMP (מכלול שלם של חיפוי מרכב פנימי)
‎18 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
24 מסמרת נורה מבנית, 6.5 מ"מ
2 מסמרת משוקעת ראש מבנית, 6.5 מ"מ
2 מסמרת מבנית, 6.5 מ"מ בינוני
2 מסמרת מבנית, 6.5 מ"מ קצר
1 מסמרת 4.8 מ"מ
10 בורג , M8-1.25x27,[109],G0110,M מספר חלק של Tesla‏ 1621820-00-A.
2 בורג, ראש טורקס , PF M8x20 PC 98 ADH MAT מספר חלק של Tesla‏ 1014747-00-B.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את החלק הנדרש של חלק חיצוני של צד המרכב (כלי רכב שנבנו עד 17 בפברואר 2022) כדי לחשוף את הרכיב מתחת אשר מוחלף.
  2. הסירו את הרכיב המקורי.

    או ריתוכי נקודה של המפעל

    או SPR של המפעל

    או מסמרות מבניות ברמת מפעל

    או ברגים

    או בורג, ראש טורקס

  3. הכנה להתקנה חיזוק קורת C-Pillar ל-Shock Tower.
    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
    • A = 27 מ"מ.
    • B‏ = 9 מ"מ.
    Informational PurposesAn informational icon, calling your attention
    הערה
    רווחו את המסמרות באופן שווה, כמוצג.
  4. יש להשתמש בדבק מבני על משטחי הצימוד של חיזוק קורת C-Pillar ושל ה-Shock Tower.
  5. הצמידו את חיזוק קורת C-Pillar אל ה-Shock Tower.
  6. הכינו להתקנה.

    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ

    או מסמרות נורה מבניות, 6.5 מ"מ

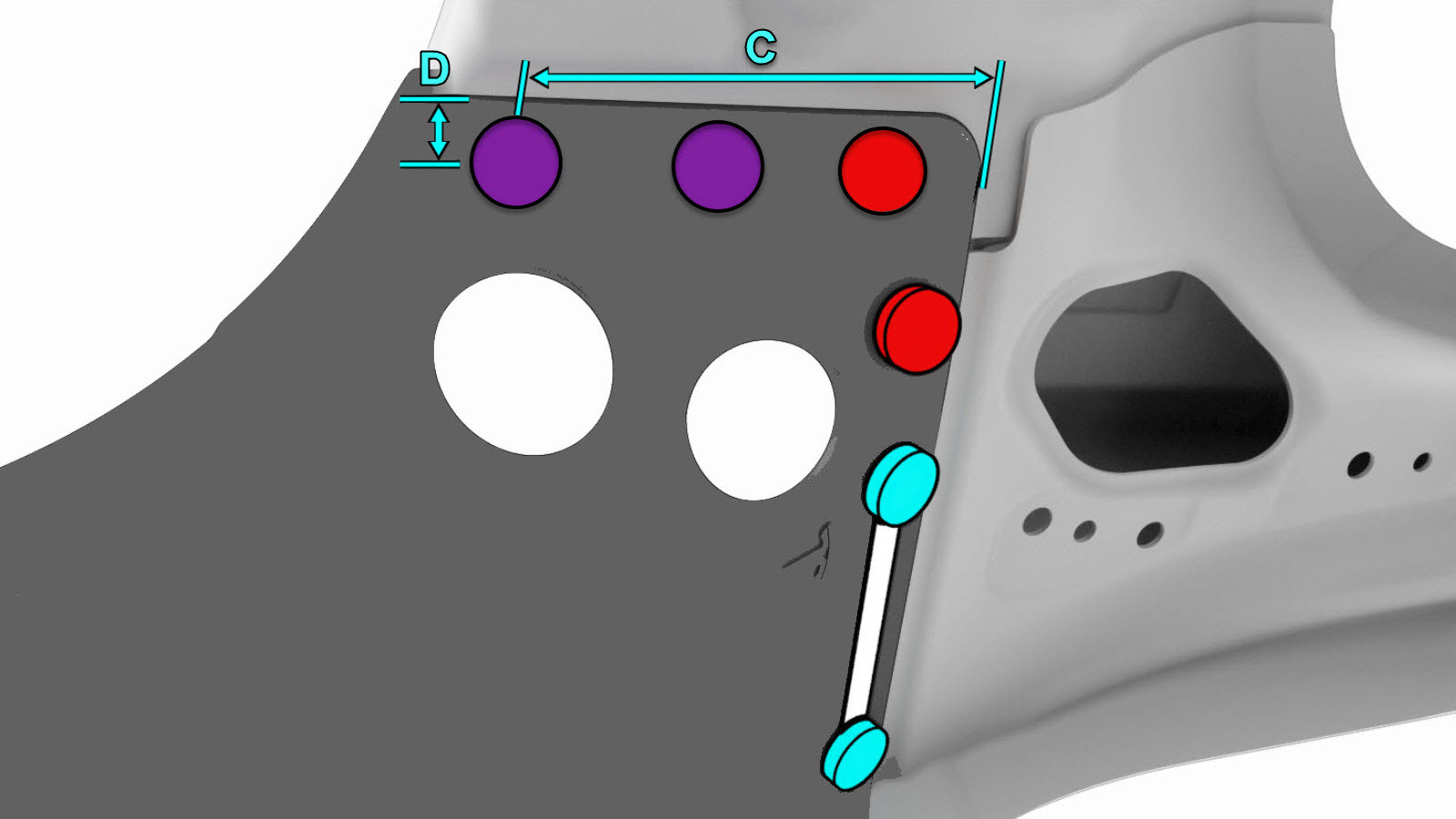

    • C‏ = 96 מ"מ.
    • D‏ = 12 מ"מ.

    או מסמרות מבניות משוקעות ראש, 6.5 מ"מ

    או מסמרות מבניות, 6.5 מ"מ בינוני

    או מסמרות מבניות, 6.5 מ"מ קצר

    או מסמרות, 4.8 מ"מ

    או ברגים

    או בורג, ראש טורקס

  7. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  8. התקינו את הרכיב או הרכיבים החדשים.

    סובבו את בורגי הראש המשושה למומנט 24 Nm.

    סובבו את בורגי ה-torx המשושה למומנט 24 Nm.

  9. התקינו את החלק הנדרש של חלק חיצוני של צד המרכב (כלי רכב שנבנו עד 17 בפברואר 2022) אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
  10. בצעו את התפעולים הנדרשים לאחר תיקון.
