רצפת מושב שורה שנייה

קוד תיקון: ‎10100302702 הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

רשימת חלקים

כמות תיאור תמונה / הערות

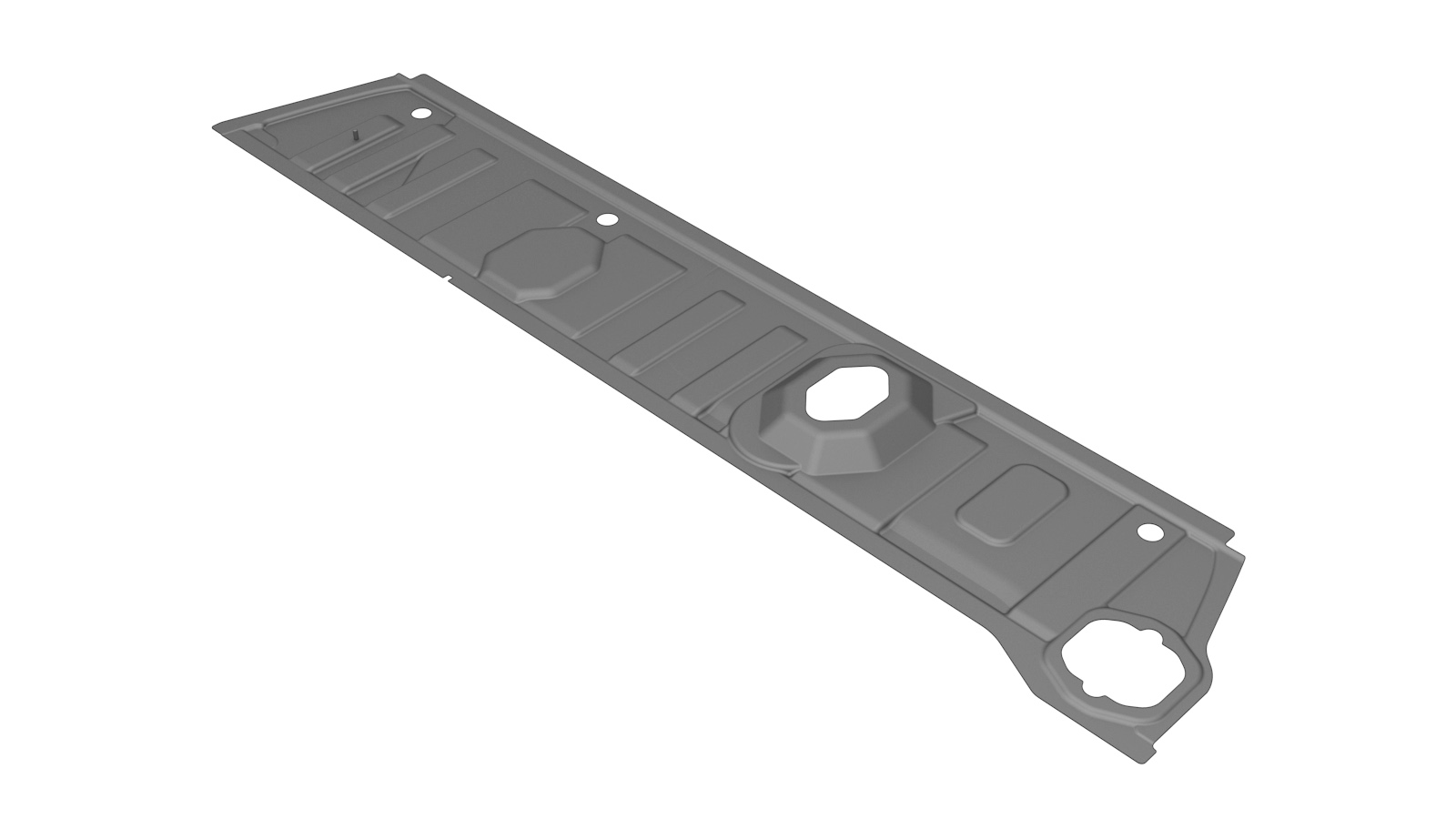

‎1 ASY - PNL RR SEAT FLOOR MS (רצפת מושב שורה שנייה)
‎13 מסמרת משוקעת ראש, 4.8 מ"מ ארוך
‎1 מסמרת משוקעת ראש מבנית, 6.5 מ"מ

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את הרכיב המקורי.
    או ריתוכי נקודה של המפעל

    או SPR של המפעל

  2. הכינו להתקנה.
    או מסמרות משוקעות ראש, 4.8 מ"מ ארוך

    או מסמרות מבניות משוקעות ראש, 6.5 מ"מ

    או ריתוכי מגופה אלומיניום
    Informational PurposesAn informational icon, calling your attention
    הערה

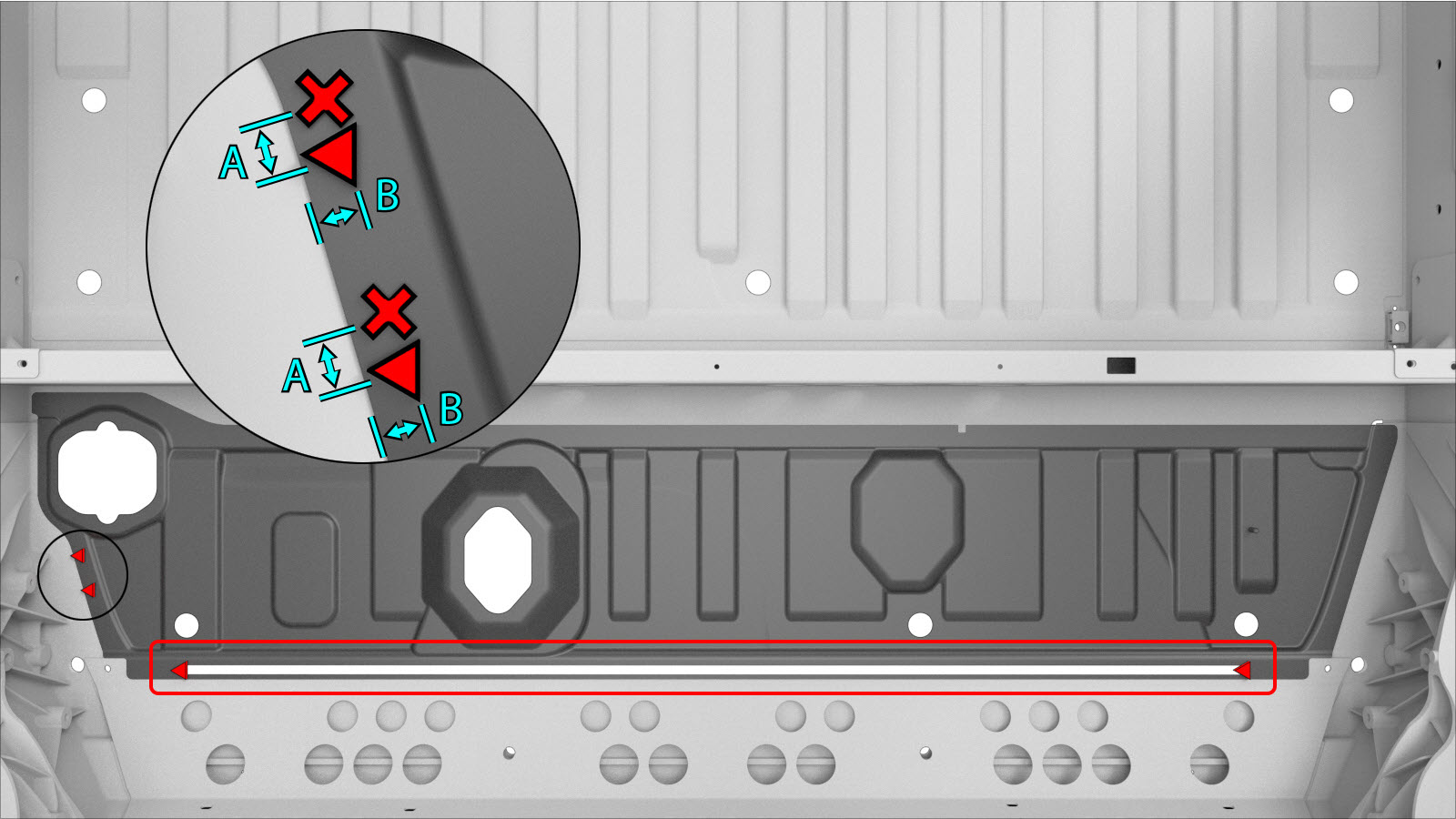

    באזור המודגש באדום, כל ריתוך מגופה אשר מחליף SPR צריך להיות ממוקם במרחק 10 מ"מ לשמאל החור אשר במקור החזיק את ה-SPR.
    • A‏ = 10 מ"מ.
    • B‏ = 7 מ"מ.
  3. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  4. התקינו את הרכיב או הרכיבים החדשים.
  5. בצעו ריתוך GMA.
    או ריתוכי מגופה אלומיניום
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    אזהרה
    כדי לשמור על שלמות הרכב בתאונה, יש להשתמש רק בחוטי ריתוך מאושרים ורתכת GMA מאושרת כדי לבצע ריתוכי GMA ברכבי Tesla. עיינו ב- רתכות וחוטי ריתוך Gas Metal Arc (GMA) מאושרות, למידע על רתכות GMA וחוטי ריתוך מאושרים.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    זהירות
    אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
    Informational PurposesAn informational icon, calling your attention
    הערה
    לפני ריתוך GMA, יש לבצע בדיקת ריתוך באמצעות חומר בעל אותה מדידה וסוג כדי לוודא שסביבת ציוד הריתוך תפיק חיבור מספק.
  6. אטמו את כל החורים אשר ה-SPR היו מותקנים בהם בעבר באמצעות אטם תפר.
    Informational PurposesAn informational icon, calling your attention
    הערה
    ריתוכי מגופה אלומיניום כעת משמשים כדי להתקין את לוח הרצפה בקמרום SPR, כך שהחורים שקודם שימשו ל-SPR חייבים להיאטם.
  7. בצעו את התפעולים הנדרשים לאחר תיקון.
