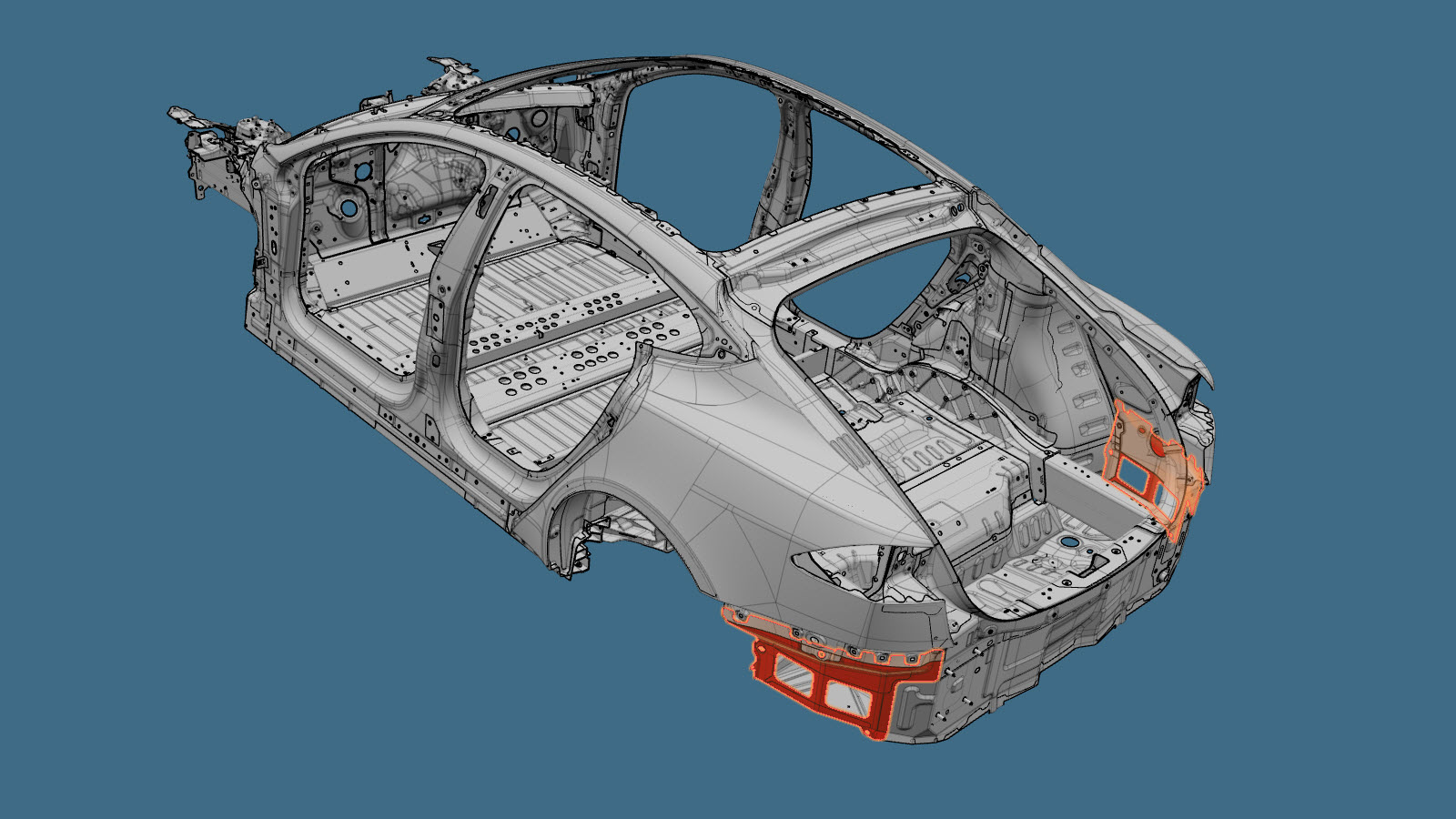

חיפוי מרכב חיצוני אחורי (תחתון) (כלי רכב שנבנו אחרי 17 בפברואר 2022)
קוד תיקון:
ממתין
ממתין
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודות התיקון והשירות עבור התנגשויות הנדרשות כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים והליכי השירות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. ייתכן שיידרשו תיקונים נוספים, תלוי בנזק לרכב.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | PANEL - REAR QUARTER OUTER EXTENSION (חיפוי מרכב חיצוני אחורי - תחתון) | |
| 7 | מסמרת נורה מבנית, 6.5 מ"מ | |
| שמאל: 6 ימין: 4 |
מסמרת 4.8 מ"מ | |
| 13 | מסמרת Flow Form S08 | |
| שני | מסמרת Flow Form S18 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

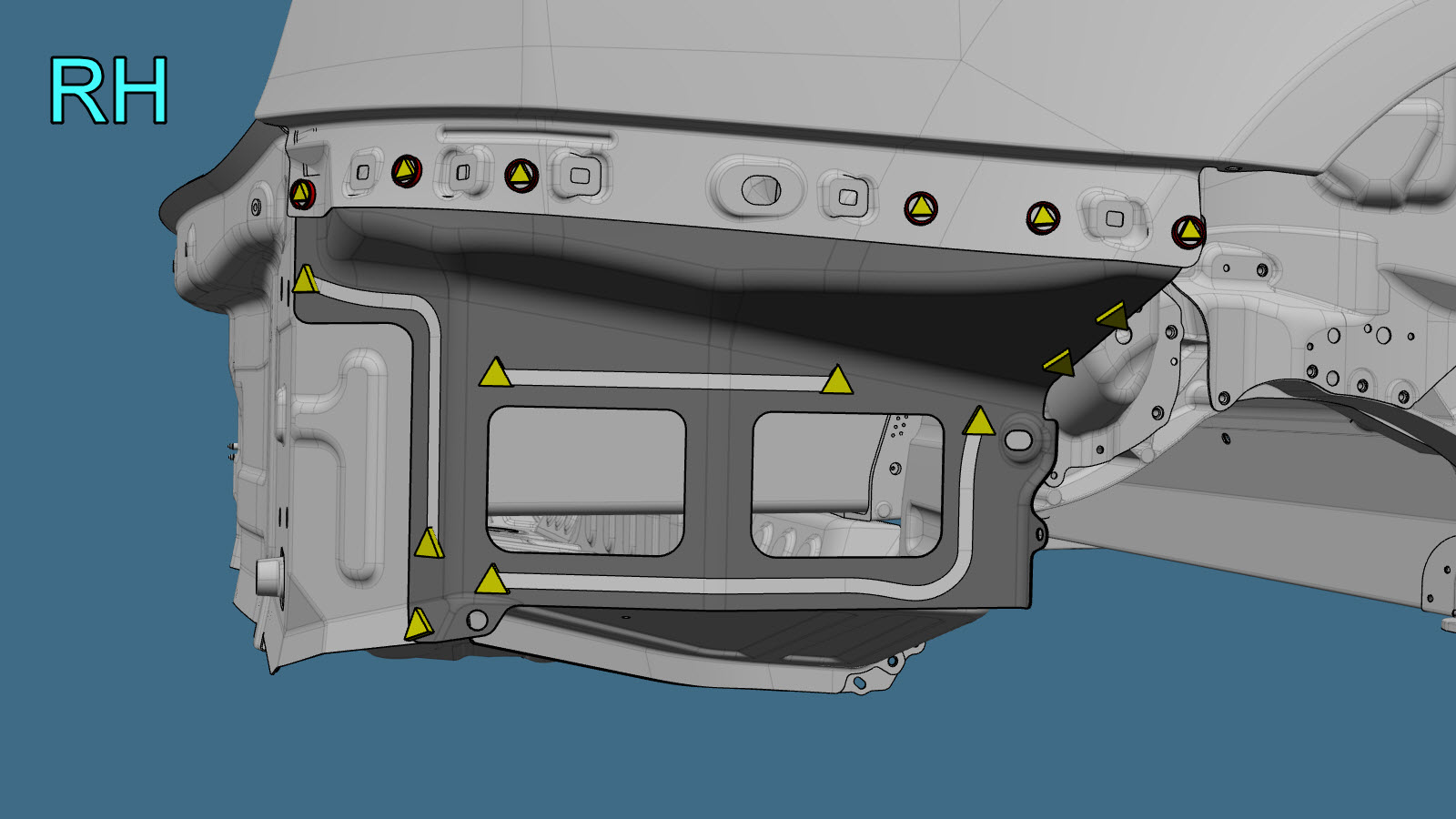

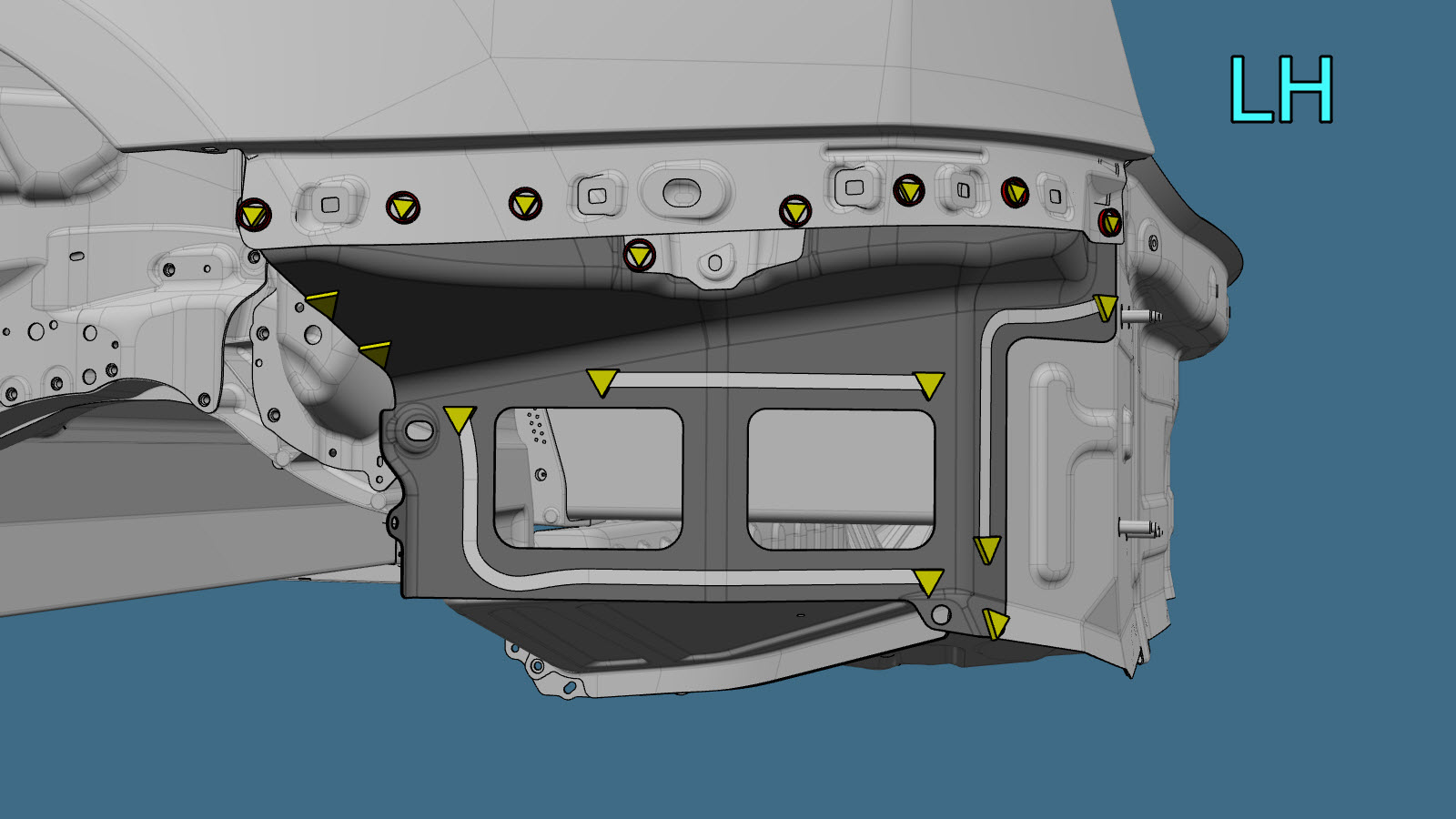

הסירו את הרכיב המקורי.
או ריתוכי נקודה של המפעל
או קדחו דרך נקודות הריתוך של המפעל
-

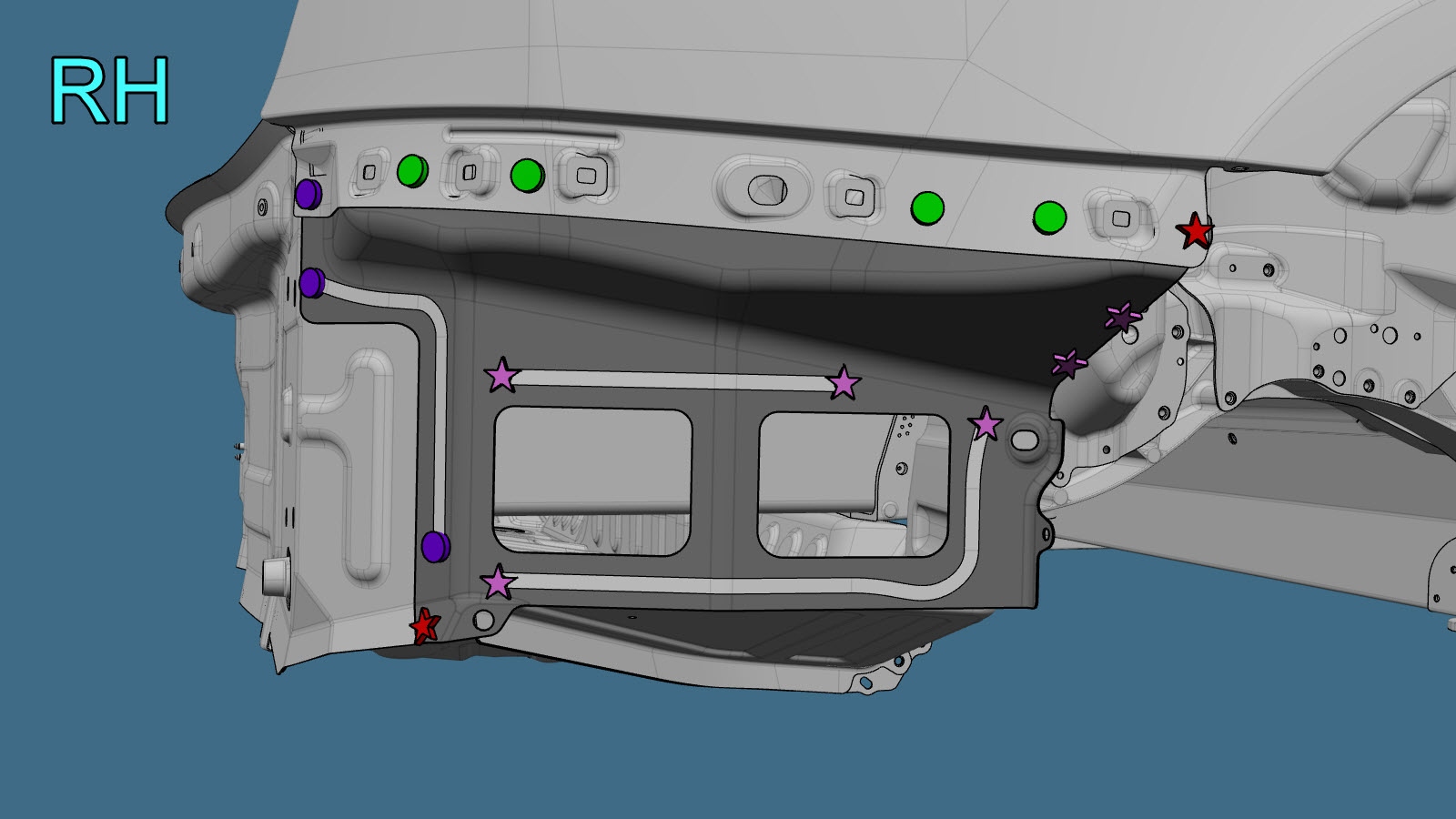

הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
- בצעו את התפעולים הנדרשים לאחר תיקון.
