Waterfall של תא המטען (רכבים שיוצרו עד 21 במאי 2024)
קוד תיקון:
10101805902
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודות התיקון והשירות עבור התנגשויות הנדרשות כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים והליכי השירות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. ייתכן שיידרשו תיקונים נוספים, תלוי בנזק לרכב.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | PNL, TRUNK, RR WATERFALL, MDLS (לוח Waterfall של תא המטען) | |
| 10 | ||
| 4 | ||
| 20 | ||
| שני |
בורג , SCRW HF M8-1.25x20 [10.9]ZnAl |
מספר חלק של Tesla 1007580-00-A. |
| 2 |
אום , NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK |
מספר חלק של Tesla 1006628-01-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
- הסירו את ה- .
- הסירו את ה- .
- הסירו את ה- .
- הסירו את ה- .
- הסירו את ה- .
- הסירו את ה- .
- הסירו את ה- .
-

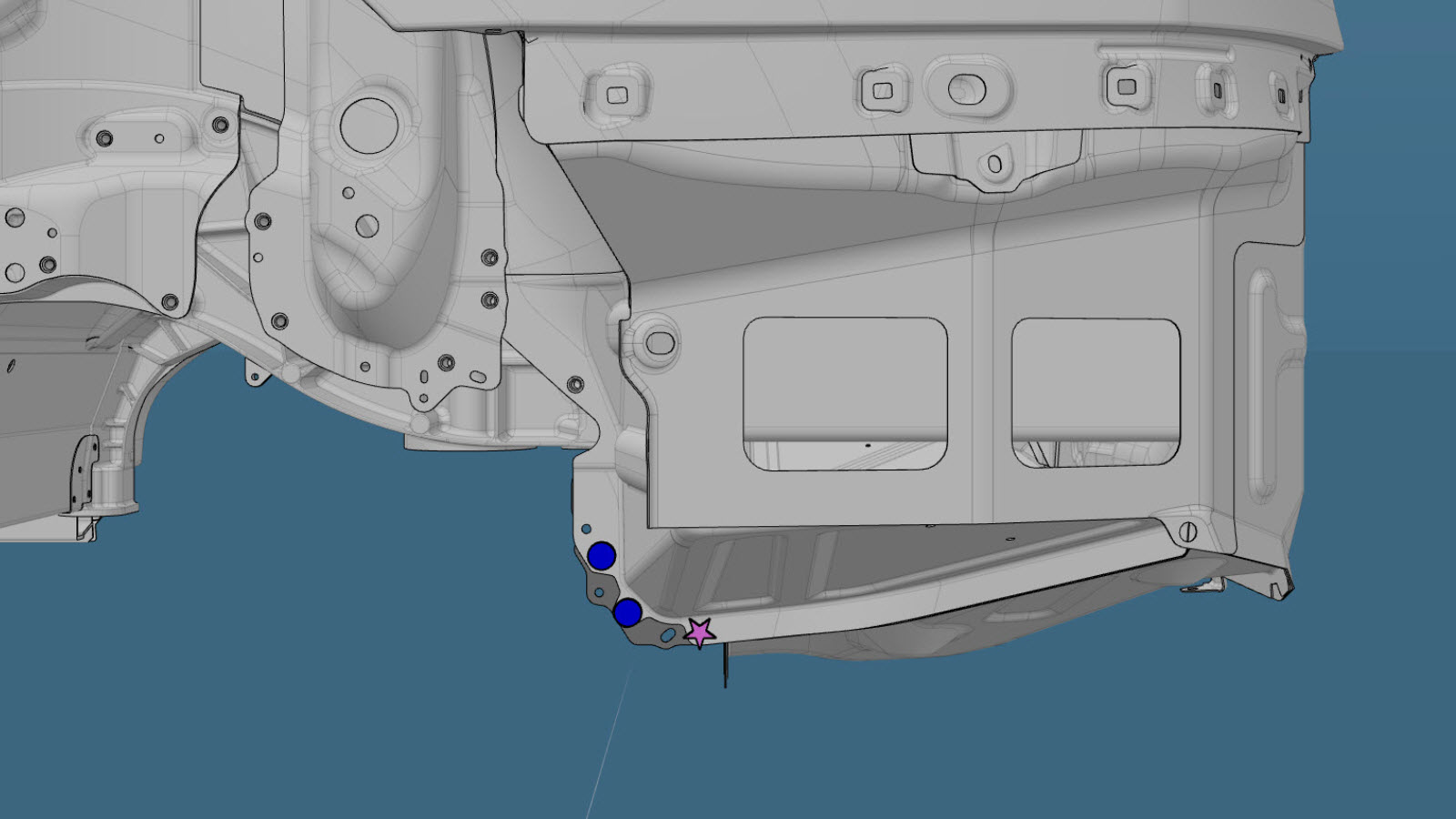

הסירו את הרכיב המקורי.
-

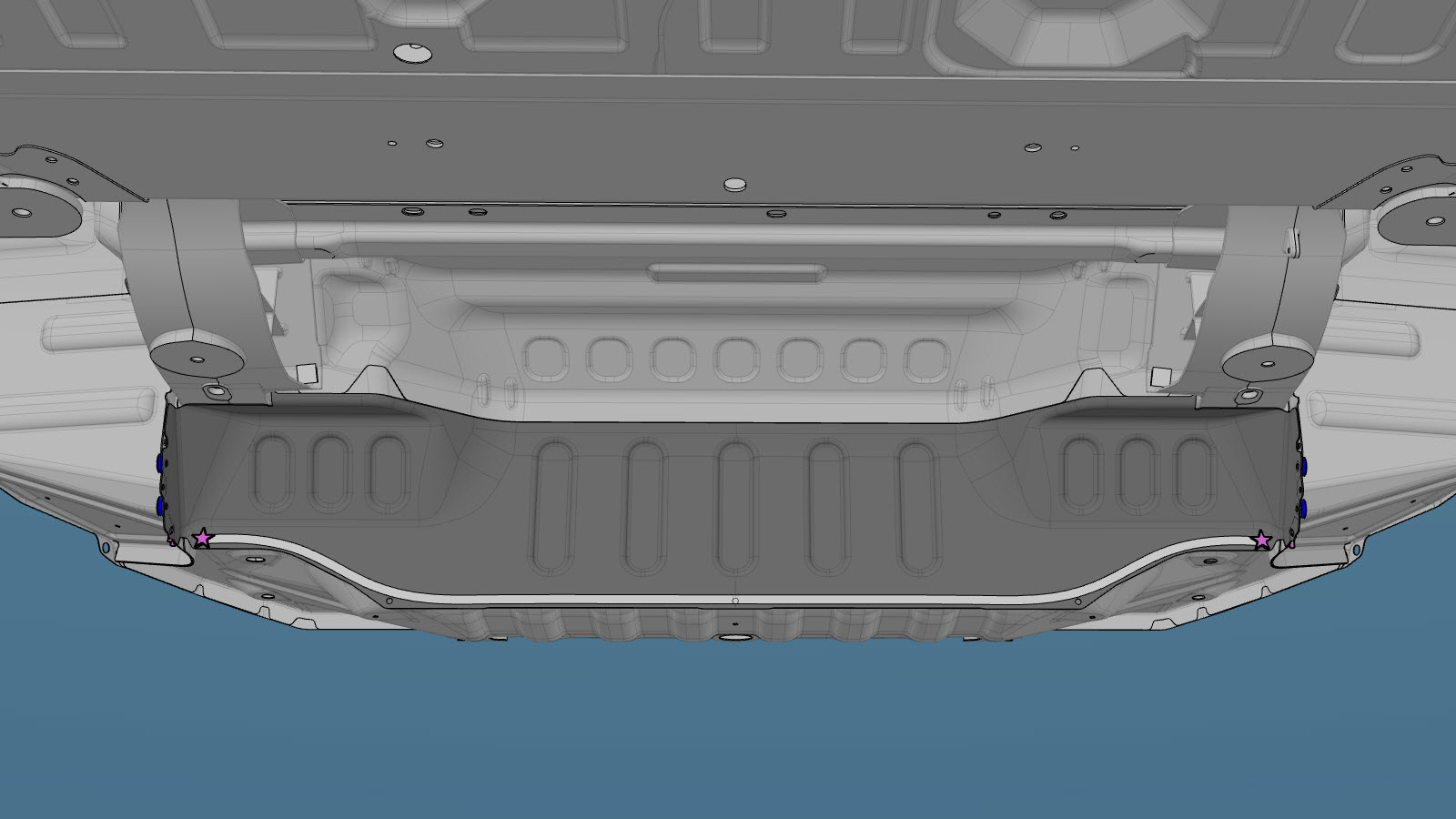

הכינו להתקנה.
הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף. אבטחו מיקום זה באמצעות דבק מבני בלבד.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות אוגן מבניות, 6.5 מ"מ
או ברגים
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-

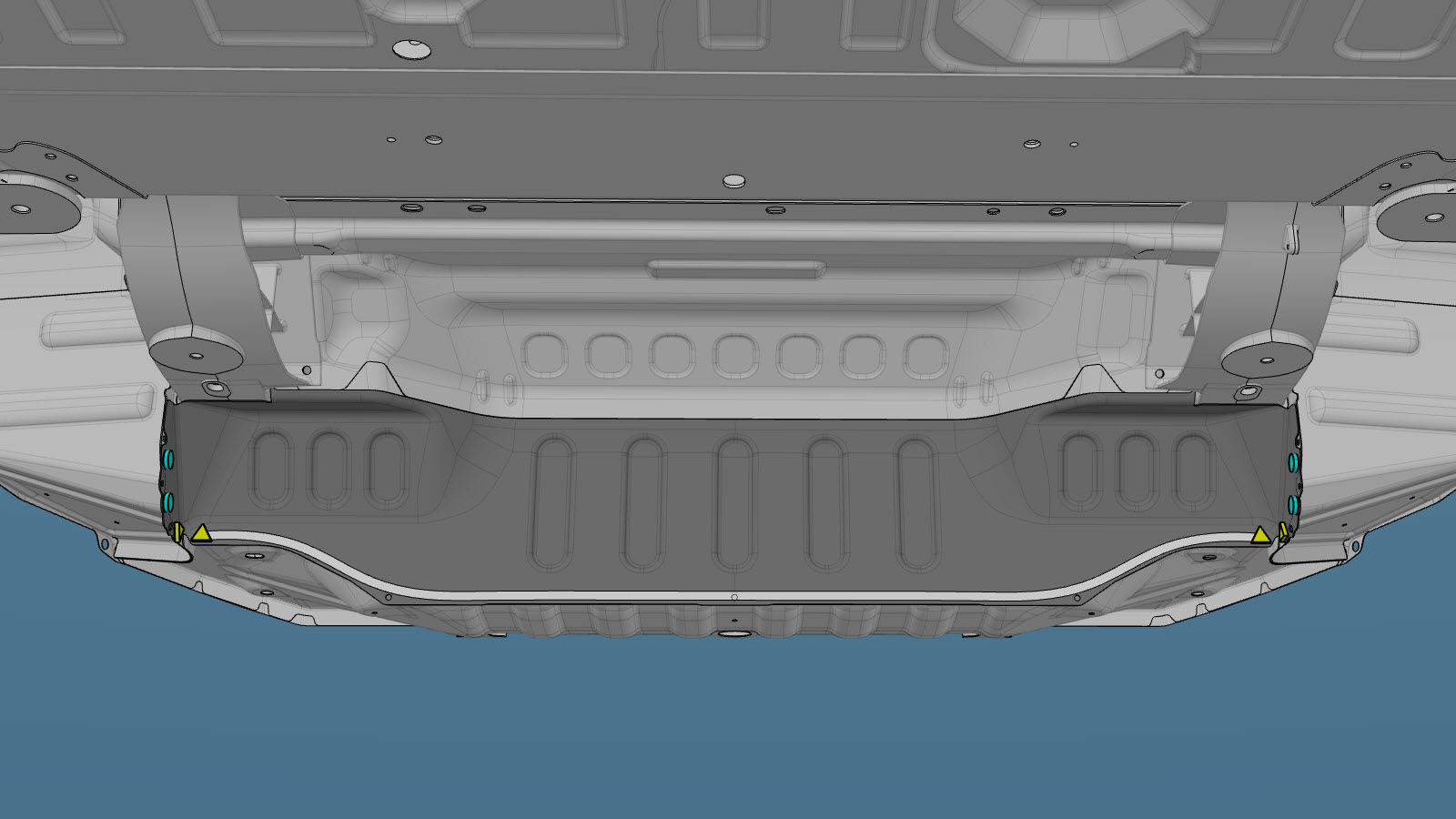

התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 25 Nm.
- בצעו את התפעולים הנדרשים לאחר תיקון.
- התקינו את ה- .
- התקינו את ה- .
- התקינו את ה- .
- התקינו את ה- .
- התקינו את ה- .
- התקינו את ה- .
- התקינו את ה- .
