צומת אחורי (שלם)
קוד תיקון:
10101818002
10101818102
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- תלוי בנזק לרכיב זה, ייתכן וניתן יהיה לתקן רכיב זה.
- לכלי רכב שנבנו עד 12 באוקטובר 2022, יש לעיין ב-קווים מנחים לתיקון צומת אחורי יצוק (כלי רכב שנבנו עד 12 באוקטובר 2022) למידע נוסף.
- לכלי רכב שנבנו אחרי 12 באוקטובר 2022, יש לעיין ב-קווים מנחים לתיקון צומת אחורי יצוק (כלי רכב שנבנו עד 12 באוקטובר 2022) למידע נוסף.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | MODEL S, ASY-MEMBER RAIL RR (מכלול צומת אחורי שלם) | |
| 22 | מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ | |
| 12 | בורג , M8-1.25x20 | מספר חלק של Tesla 1621820-00-A. |
| 1 | בורג , PF M8x20 | מספר חלק של Tesla 1007580-00-A. |
| 1 | בורג , M8x50 | מספר חלק של Tesla 1046838-00-A. |
| 2 | בורג, ראש טורקס , M8-1.25x20 | מספר חלק של Tesla 1014747-00-B. |
| 1 | אום | מספר חלק של Tesla 1006628-01-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את הלוח האחורי.
בהתבסס על תאריך הבנייה של הרכב, הסירו את הלוח האחורי בהליך המתאים:
-
הסירו את רצפת תא המטען האחורי.
בהתבסס על תאריך הבנייה של הרכב, הסירו את רצפת תא המטען האחורי בהליך המתאים:
-
הסירו את לוח Waterfall של תא המטען האחורי.
בהתבסס על תאריך הבנייה של הרכב, הסירו את רצפת תא המטען האחורי בהליך המתאים:
-
הסירו את ה- הארכת בית ההגה אחורית.
-
הסירו את ה- הארכת רצפת תא המטען האחורי.
-
הסירו את ה- חיזוק צומת אחורי עליונה (אחורי).
-
הסירו את ה- חיזוק צומת אחורי עליונה (אמצע).
-
הסירו את ה- חיזוק צומת אחורי עליונה (קדמית).
-
הסירו את ה- חיזוק תחתון של תיבת מומנט אחורי.
-
הסירו את הרכיב המקורי.
-
השתמשו בדבק מבני כדי להצמיד את האומים במיקום על הפנים של הצומת האחורי.
אום , M8-1.25
-
הכינו להתקנה.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 260 מ"מ.
- B = 15 מ"מ.
- C = 22 מ"מ.
- D = 9 מ"מ.
- E = 13 מ"מ.
- F = 21 מ"מ.
או ברגים
אום , M8-1.25
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-

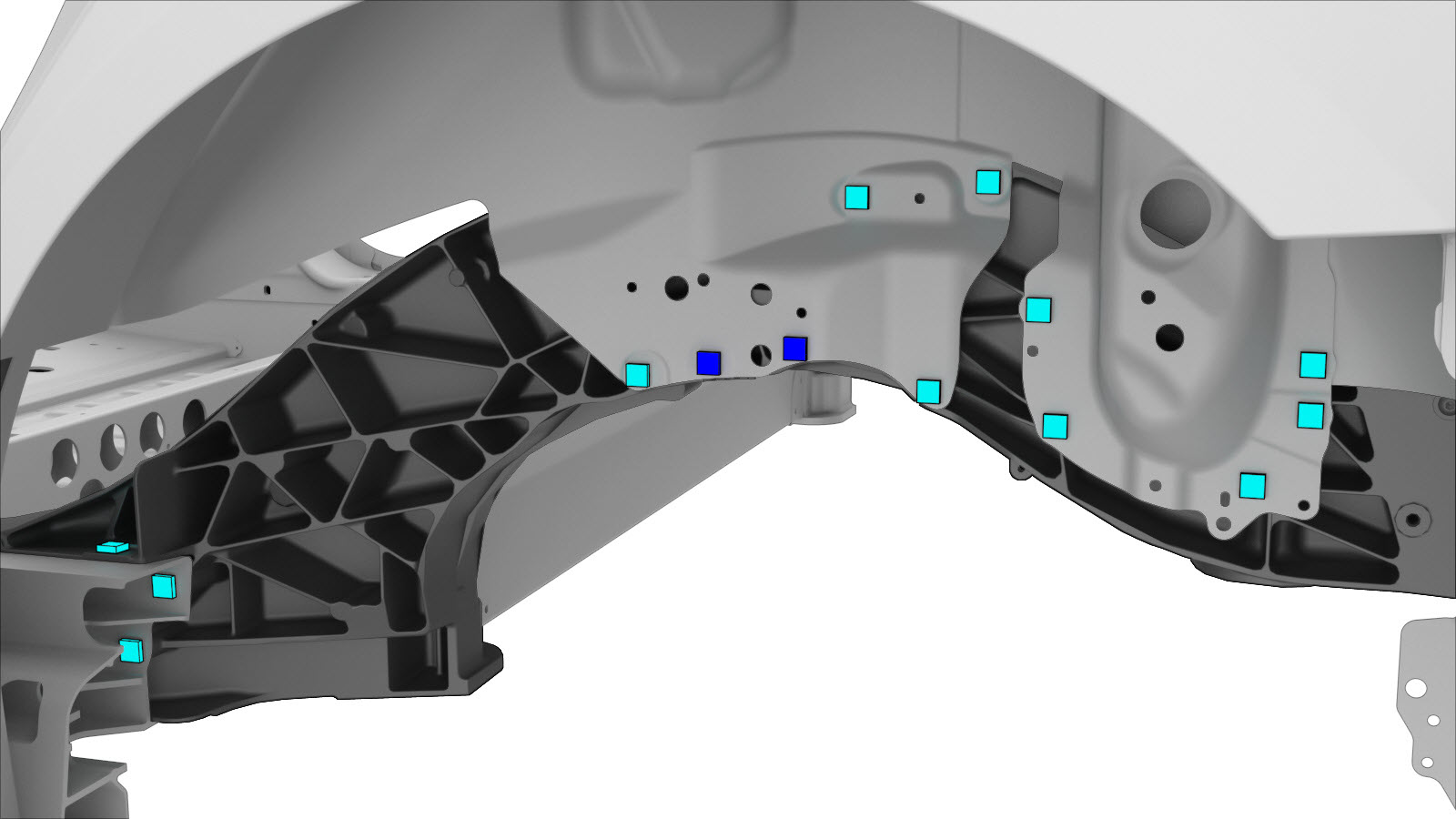

התקינו את הרכיב או הרכיבים החדשים.
סובבו את הבורג המצוין עד למומנט 25 Nm.
או ברגים
סובבו את כל הברגים האחרים עד למומנט 24 Nm.
-
התקינו את ה-.חיזוק תחתון של תיבת מומנט אחורי
-
התקינו את ה-חיזוק צומת אחורי עליונה (קדמית).
-
התקינו את ה-חיזוק צומת אחורי עליונה (אמצע).
-
התקינו את ה-חיזוק צומת אחורי עליונה (אחורי).
-
התקינו את לוח Waterfall של תא המטען האחורי.
התקינו את לוח Waterfall של תא המטען האחורי בהליך המתאים:
-
התקינו את רצפת תא המטען האחורי.
התקינו את רצפת תא המטען האחורי בהליך המתאים:
-
התקינו את ה-הארכת רצפת תא המטען האחורי.
-
התקינו את ה-הארכת בית ההגה אחורית.
-
התקינו את הלוח האחורי.
התקינו את הלוח האחורי בהליך המתאים:
- בצעו את התפעולים הנדרשים לאחר תיקון.
