חיפוי בית הגה חיצוני (שלם) (כלי רכב שנבנו אחרי 17 בפברואר 2022)

קוד תיקון: 10101918002 10101918102 הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

נתוני תיקון

רשימת חלקים

כמות תיאור תמונה / הערות
‎1 WHEEL-ARCH OUTER PANEL (בית ההגה חיצוני)
‎14 מסמרת נורה מבנית, 6.5 מ"מ
6 מסמרת משוקעת ראש, 4.8 מ"מ קצר
שני מסמרת Flow Form S28
‎1 מסמרת Flow Form S38

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את החלק הנדרש של חלק חיצוני של צד המרכב (כלי רכב שנבנו עד 17 בפברואר 2022) כדי לחשוף את הרכיב מתחת אשר מוחלף.
  2. הסירו את ה- חיזוק קורת C-Pillar.

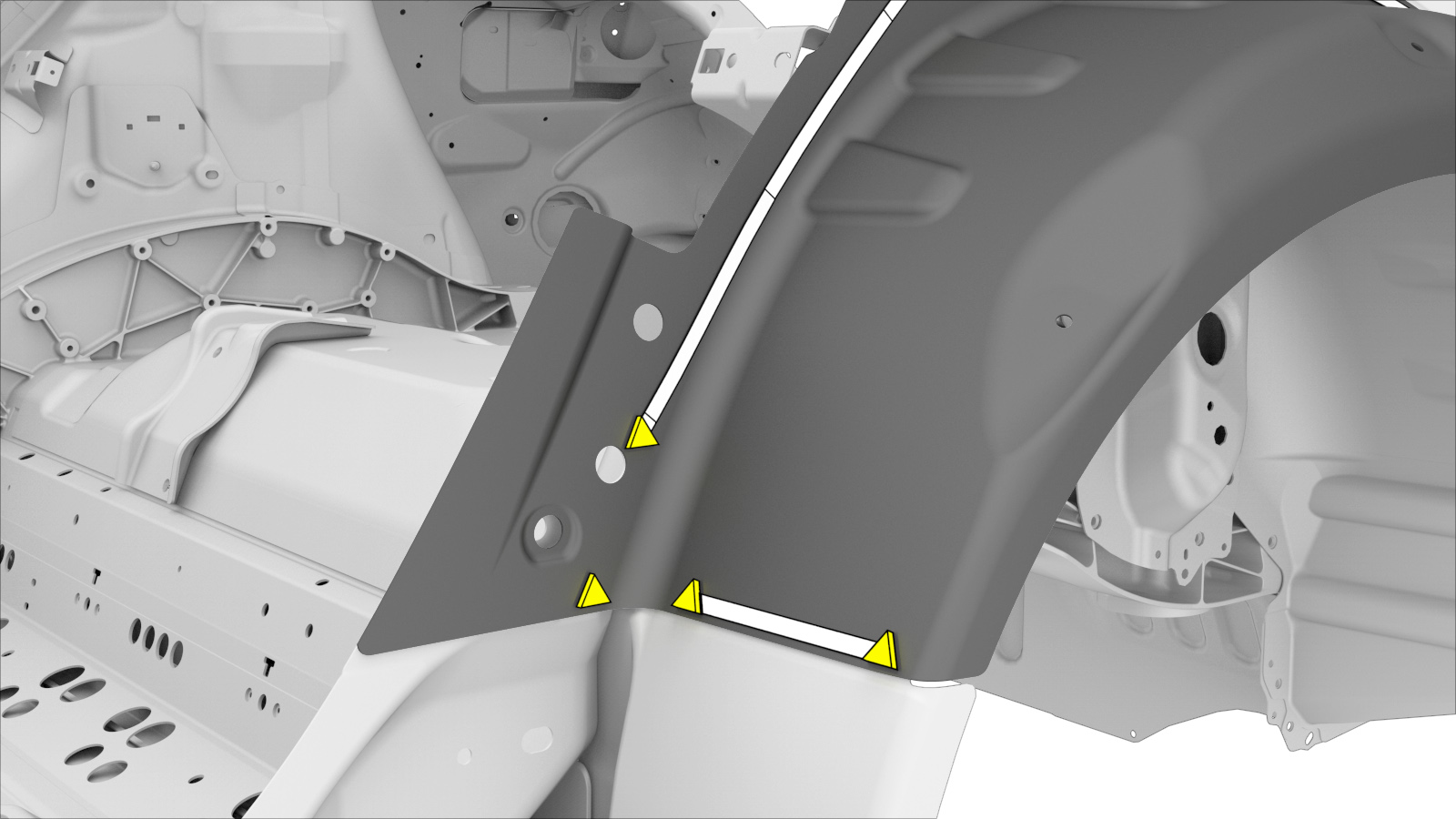

  3. הסירו את הרכיב המקורי.
    או ריתוכי נקודה של המפעל
  4. הכינו להתקנה.
    Informational PurposesAn informational icon, calling your attention
    הערה
    X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

    או מסמרות נורה מבניות, 6.5 מ"מ

    או מסמרות משוקעות ראש, 4.8 מ"מ קצר

    או מסמרות Flow Form, S28

    או מסמרות Flow Form, S38

  5. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  6. התקינו את הרכיב או הרכיבים החדשים.
  7. התקינו את ה-חיזוק קורת C-Pillar.
  8. התקינו את המהדק כפי שמצוין.
    או מסמרות נורה מבניות, 6.5 מ"מ
  9. התקינו את החלק הנדרש של חלק חיצוני של צד המרכב (כלי רכב שנבנו עד 17 בפברואר 2022) אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
  10. בצעו את התפעולים הנדרשים לאחר תיקון.
