לוחית קצה מסילה אחורית (עבור 1 חתיכות יציקת תת מרכב)
קוד תיקון:
10101821002
10101821102
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
כמות | תיאור | תמונה / הערות |
---|---|---|

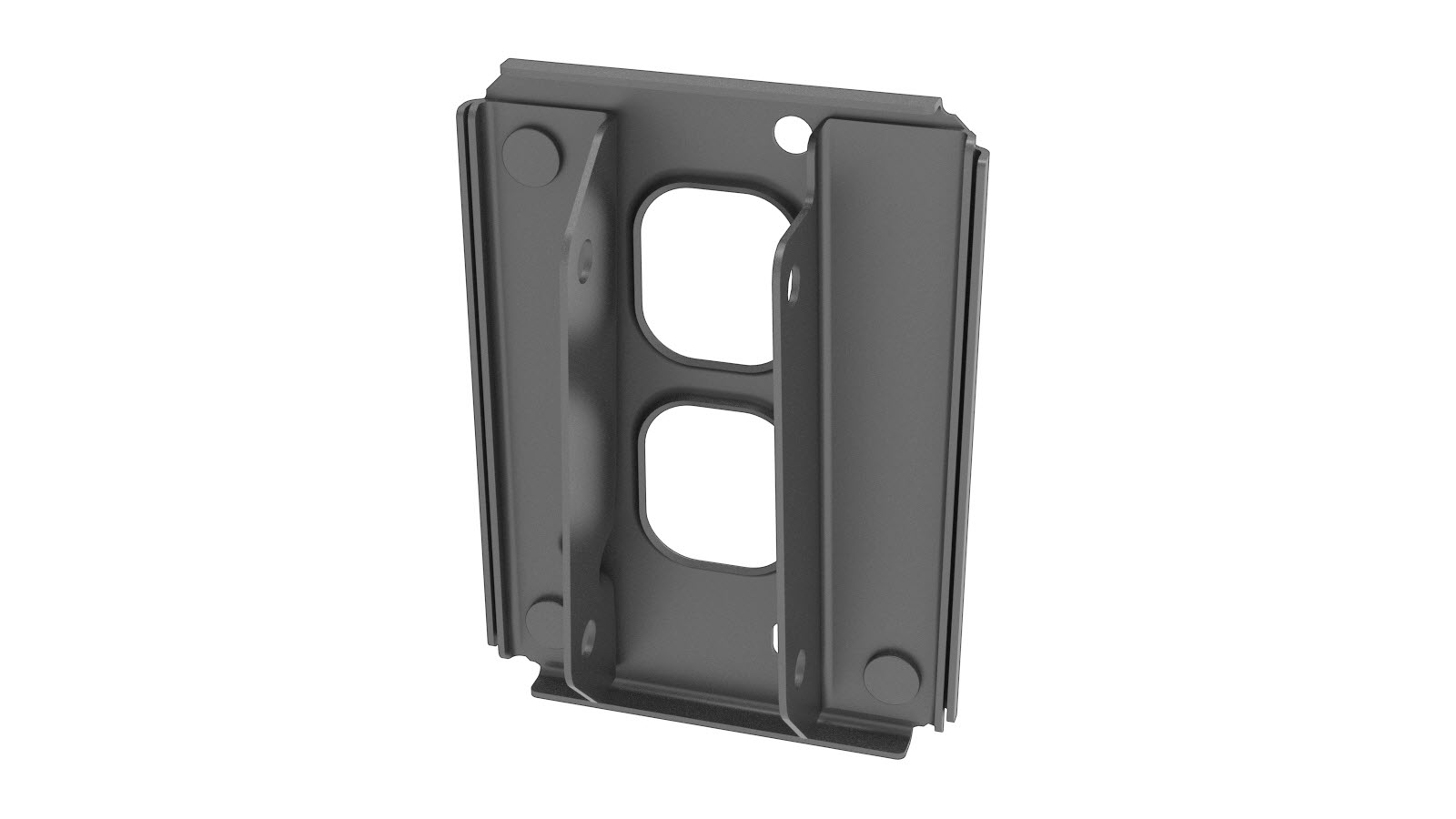

1 | MY ASY-PLT-BUMPER MTG RR LH SVC E-COAT (לוחית קצה מסילה אחורית) |
![]() |
4 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
- הסירו את ה- מכלול פאנל צד אחורי (ליציקת תת-מרכב 1 חלקים).
-

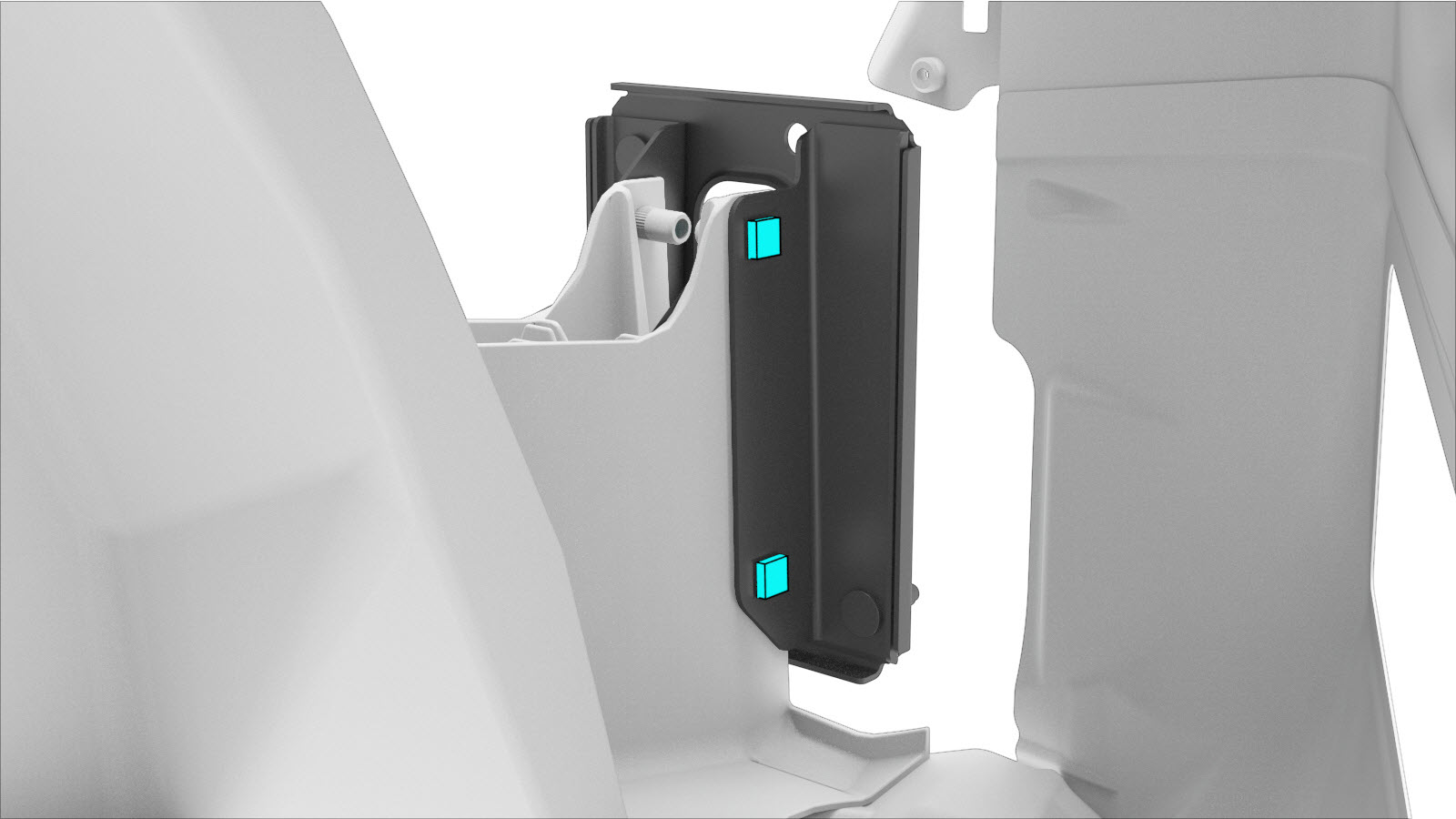

הסירו את הרכיב המקורי.
או
ברגים
-
הכינו להתקנה.
או
ברגים
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-

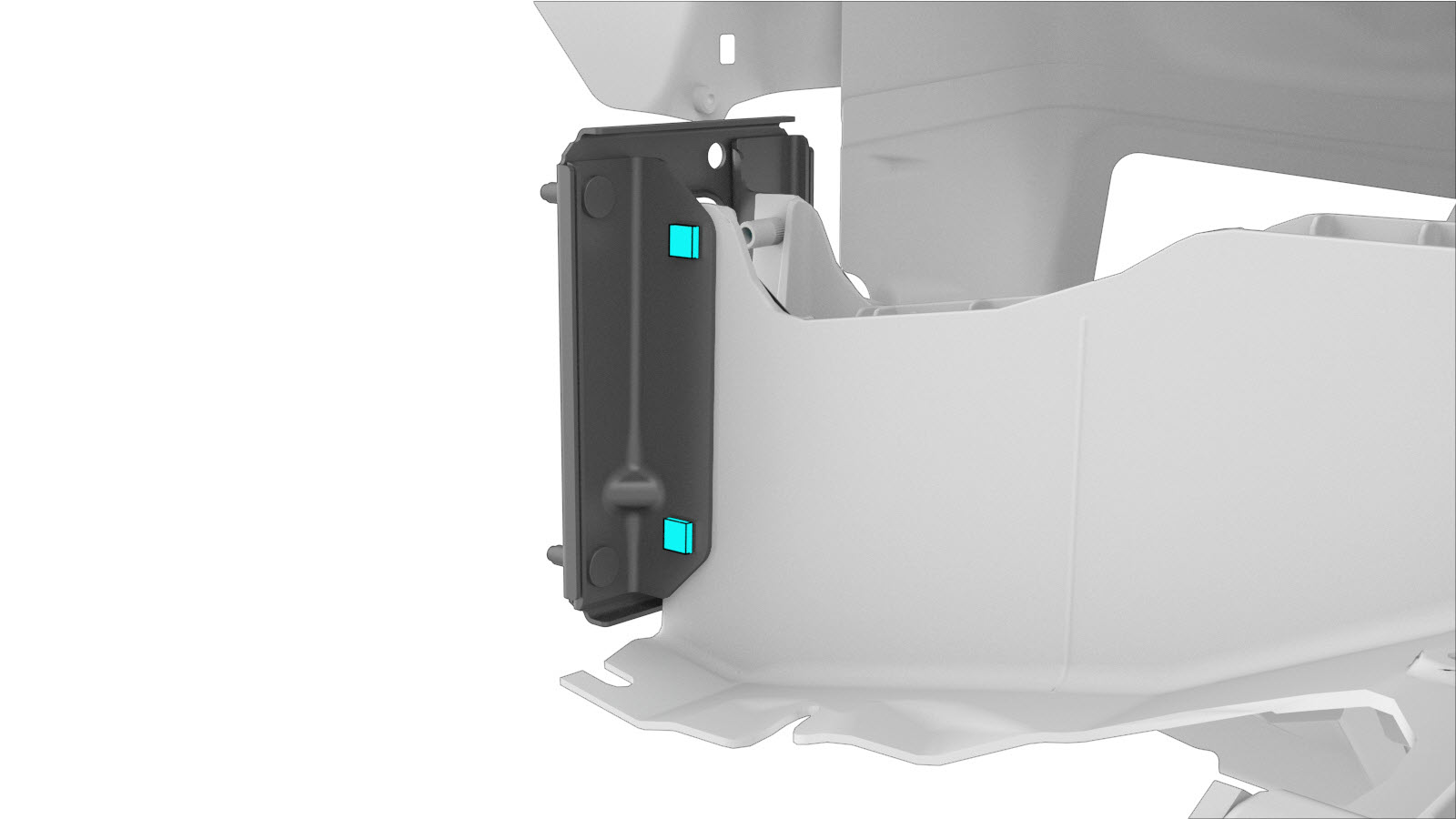

התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 50 Nm.
- התקינו את מכלול פאנל צד אחורי.
- בצעו את התפעולים הנדרשים לאחר תיקון.
