2025-09-08

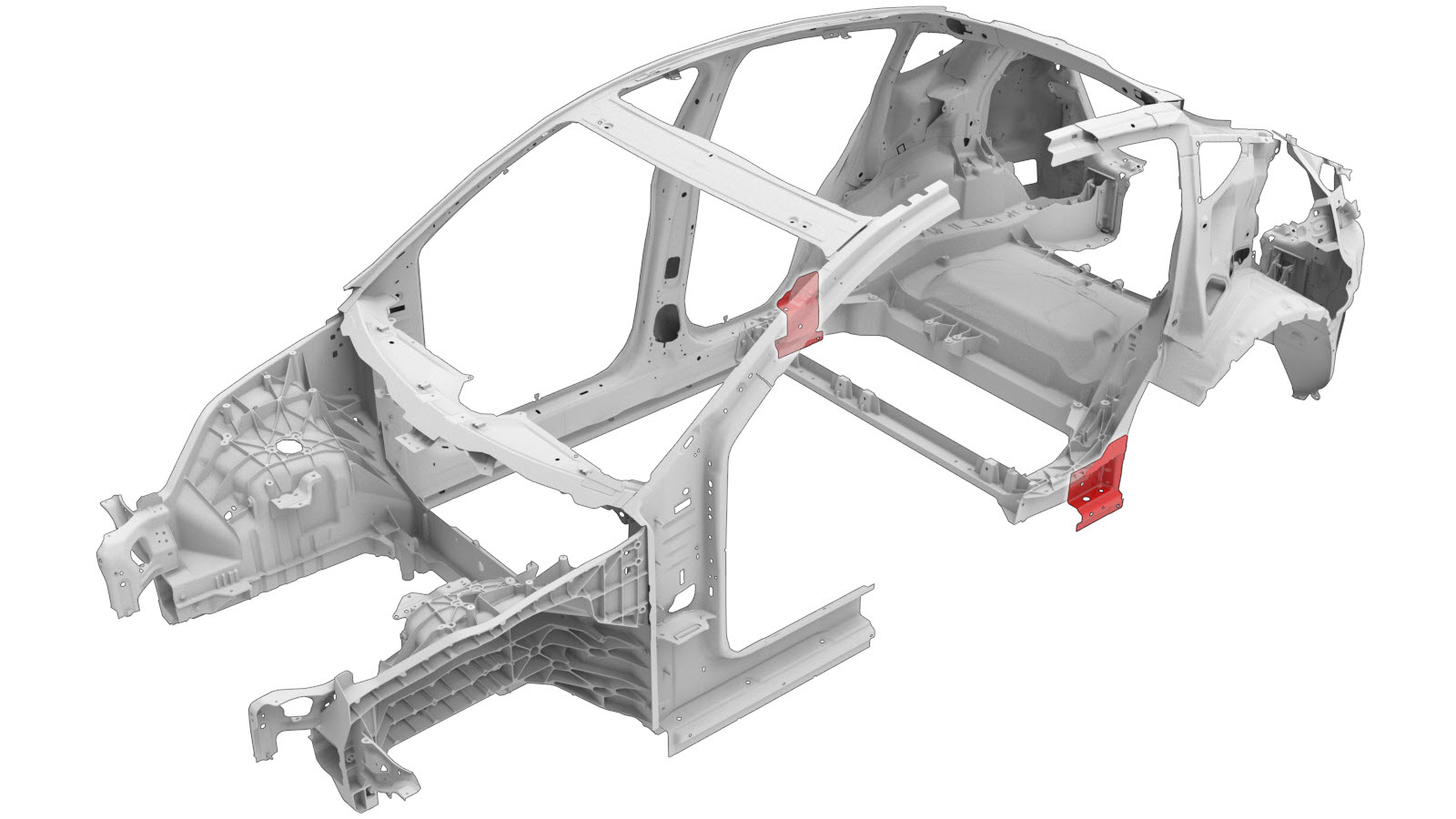

הארכת סף פנימי
קוד תיקון:
10100138402
10100138502
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

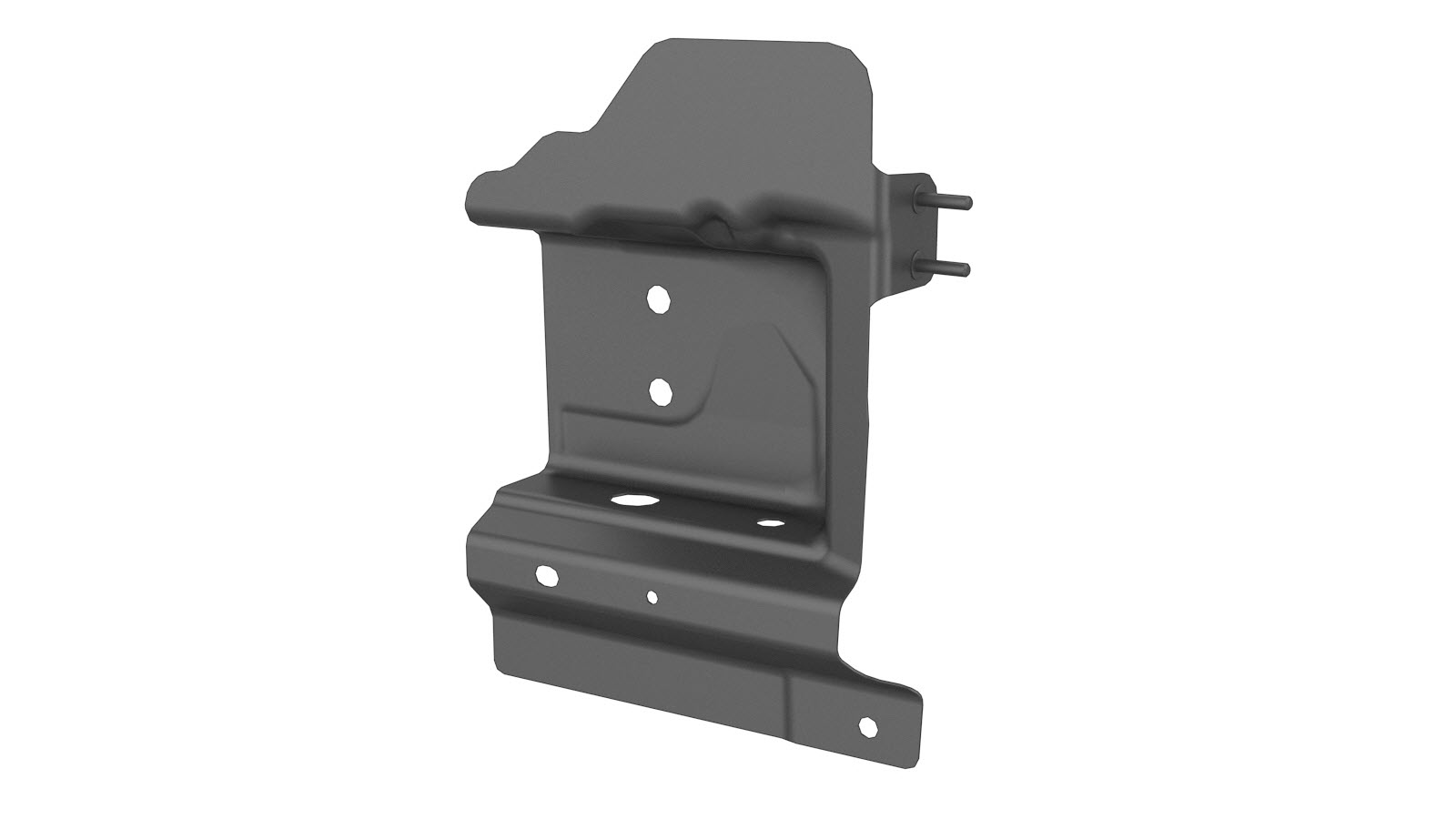

| 1 | ASY EXTN, SILL INNER LWR (הארכת סף פנימי) |
|
| שני |
מסמרת משוקעת ראש מבנית, 6.5 מ"מ
|
|
| 1 |
מסמרת Flow Form S38
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- הארכת בית ההגה (קדמי).
-
הסירו את החלק הנדרש של טבעת דלת פנימית כדי לחשוף את הרכיב מתחת אשר מוחלף.
-

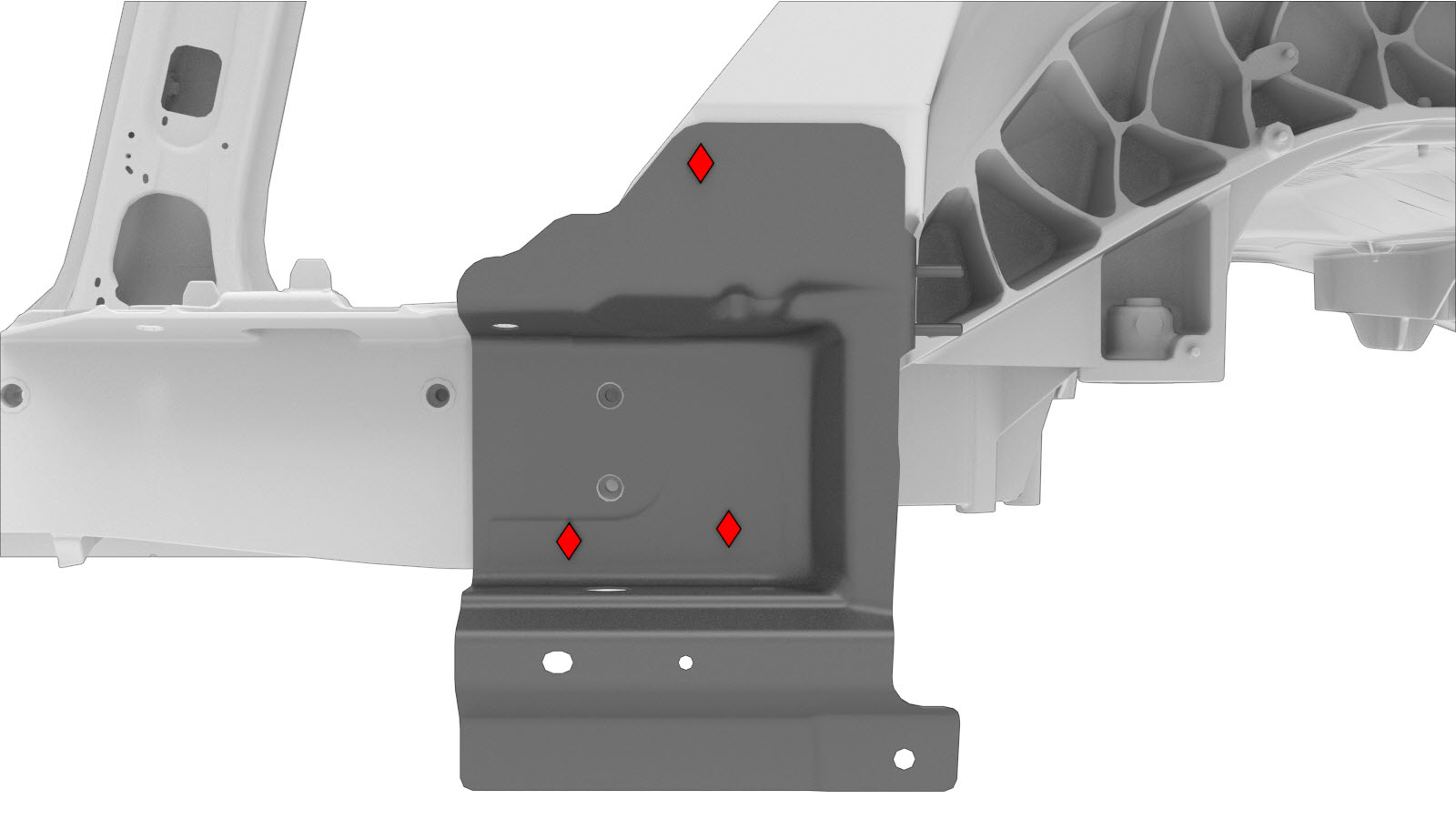

הסירו את הרכיב המקורי.
או
SPR של המפעל
-
הכינו להתקנה.
או מסמרות מבניות משוקעות ראש, 6.5 מ"מ
או מסמרות Flow Form, S38

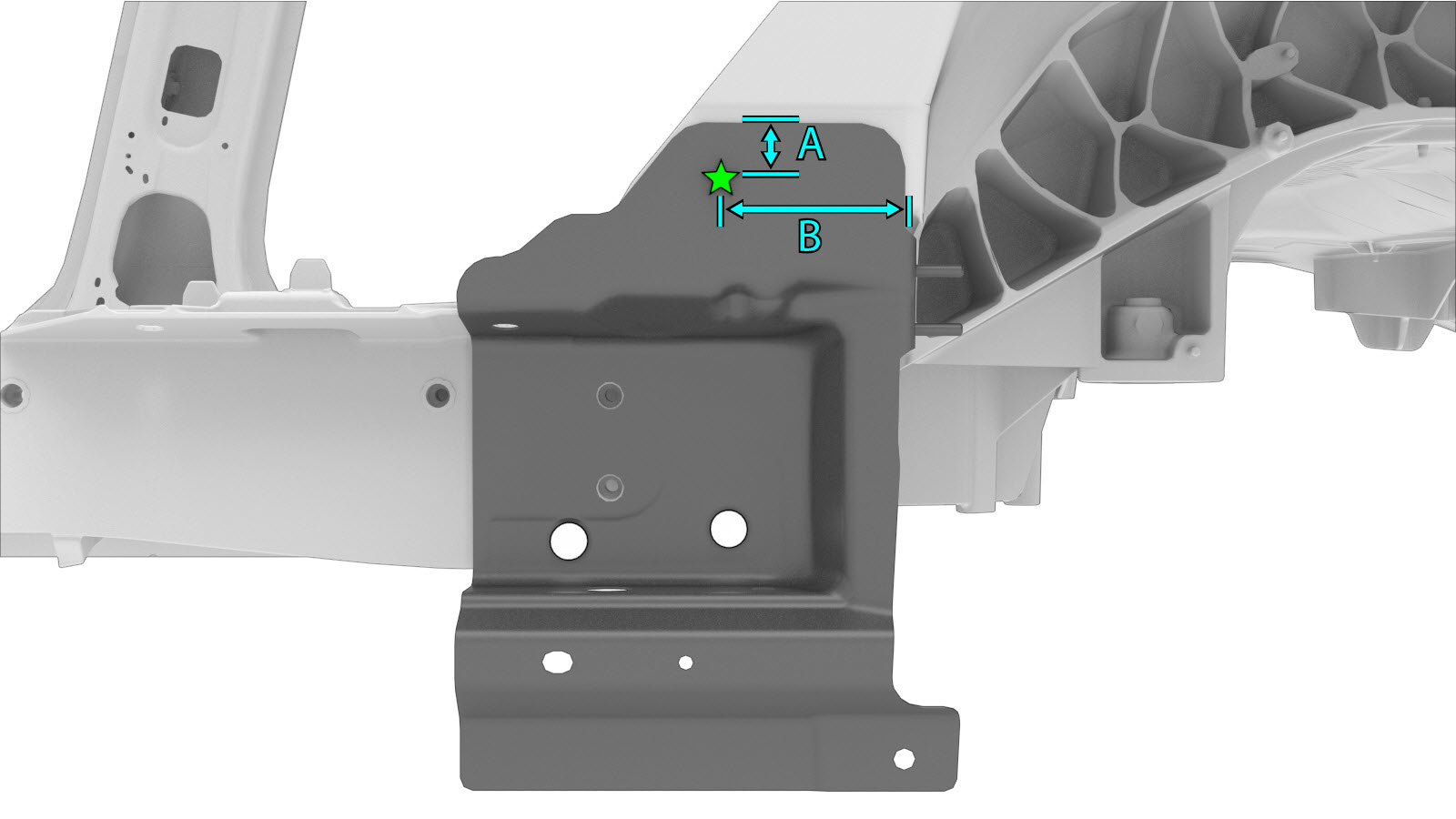

- A = 26 מ"מ.
- B = 85 מ"מ.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-טבעת דלת פנימית.
-
התקינו את ה-הארכת בית ההגה (קדמי).
-
התקינו את החלק של חלק חיצוני של המרכב אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.
- בצעו את התפעולים הנדרשים לאחר תיקון.
