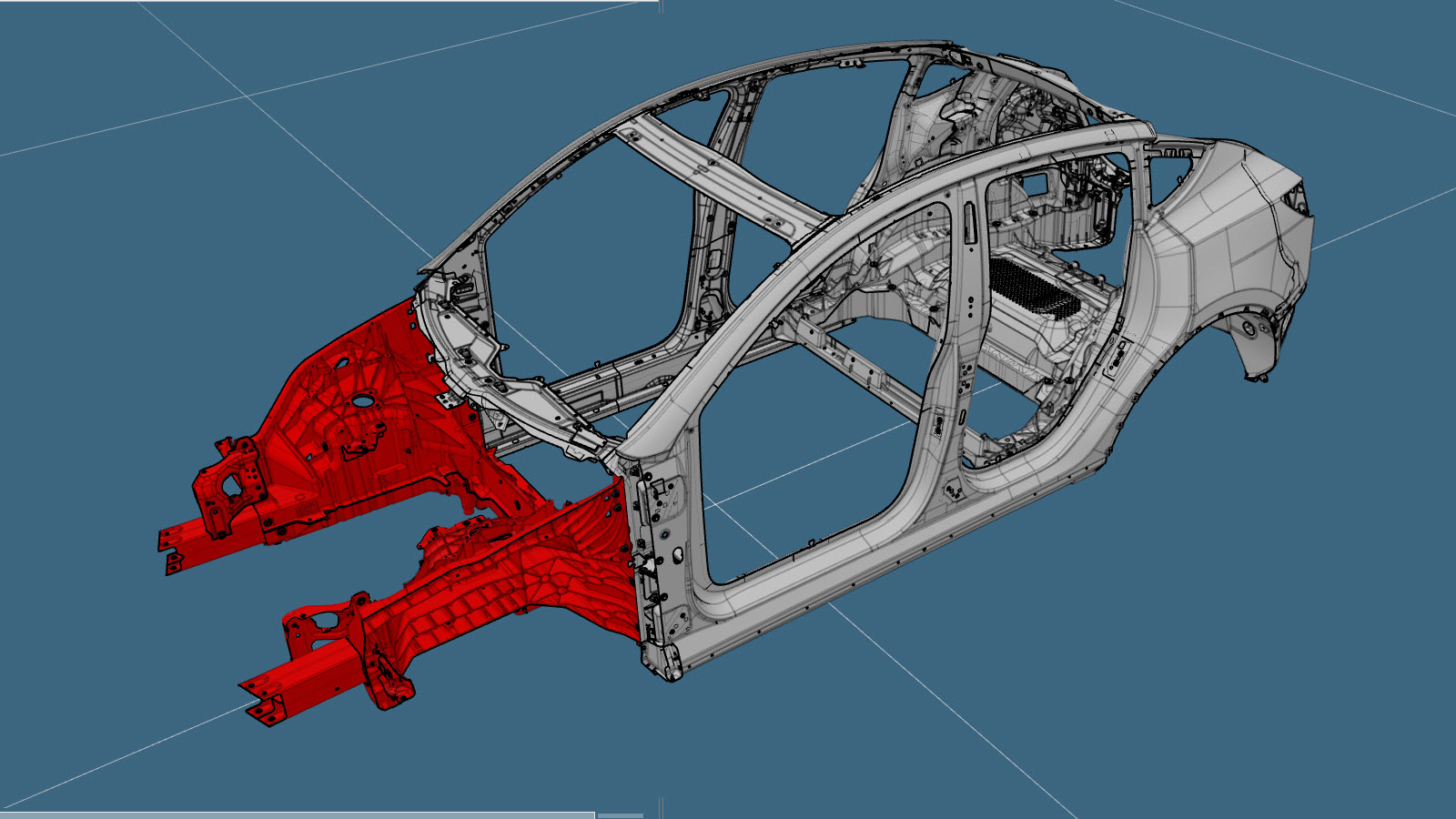

יציקת תת מרכב קדמי (רכבים שנבנו לאחר 7 בפברואר 2024)

נתוני תיקון

רשימת חלקים

כמות תיאור תמונה / הערות
1 FUB COMPLETE WITH DASH - CAST FUB (יציקת תת מרכב קדמי)
4 מסמרת Flow Form S38
1 BUTYL FOIL PATCH 90X70x1MM מספר חלק של Tesla‏ 1032245-00-A.
14 BOLT,TEP,M10-1.5x35 מספר חלק של Tesla‏ 1618776-00-B.
2 T2000,M8x1.25-30,HH,[109-I],G1009,SERR מספר חלק של Tesla‏ 1637725-00-A.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את ה- מכסה קדמי חיצוני של צד המרכב שמאלי וימני.

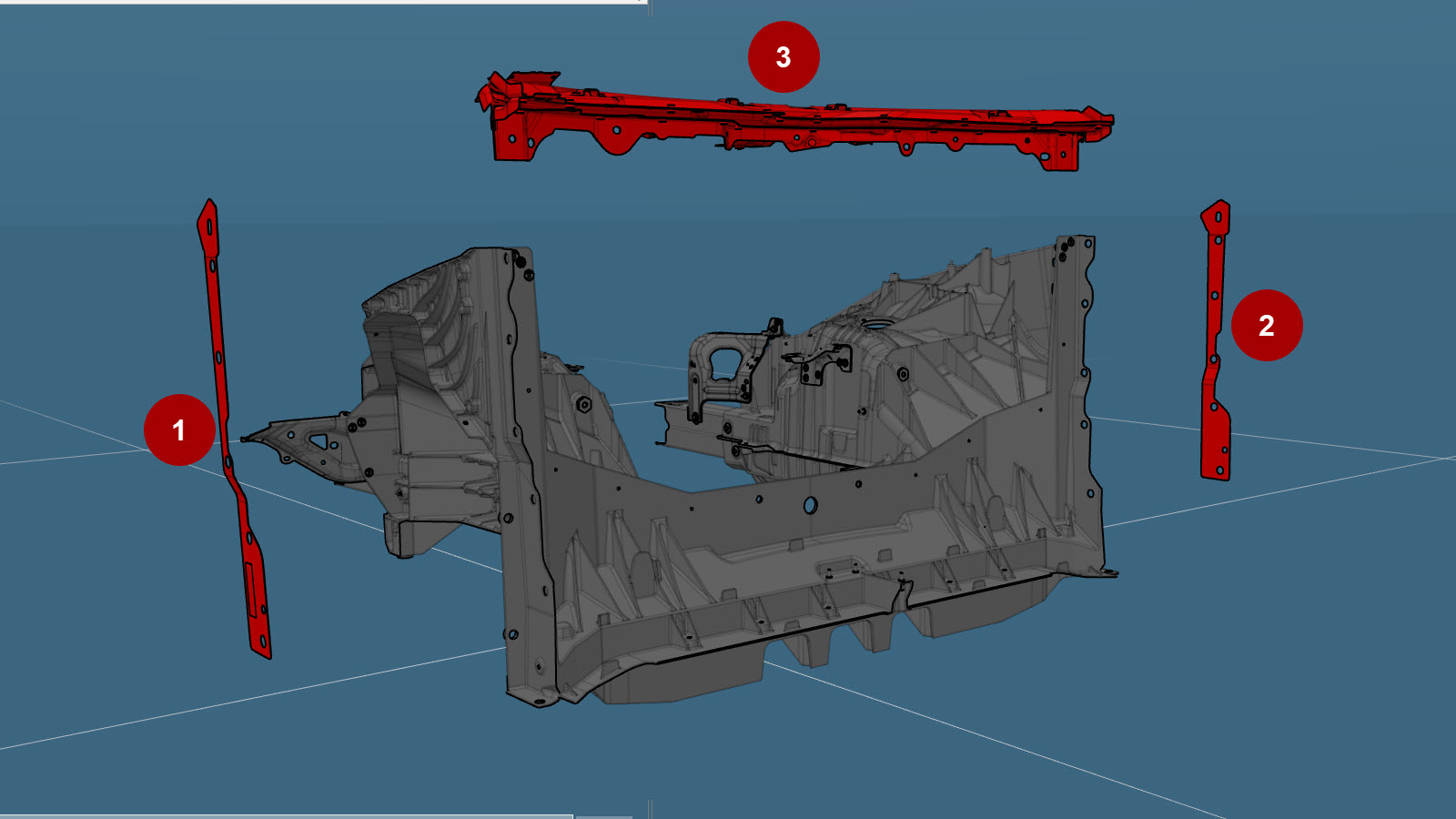

  2. מחלק השירות החדש, הסירו את החלקים המצוינים להלן כדי ליצור רכיב חדש.
    • 1 - COWL SIDE BRIDGING PLATE LH
    • 2 - COWL SIDE BRIDGING PLATE RH
    • 3 - MY GFB COWL ASSEMBLY

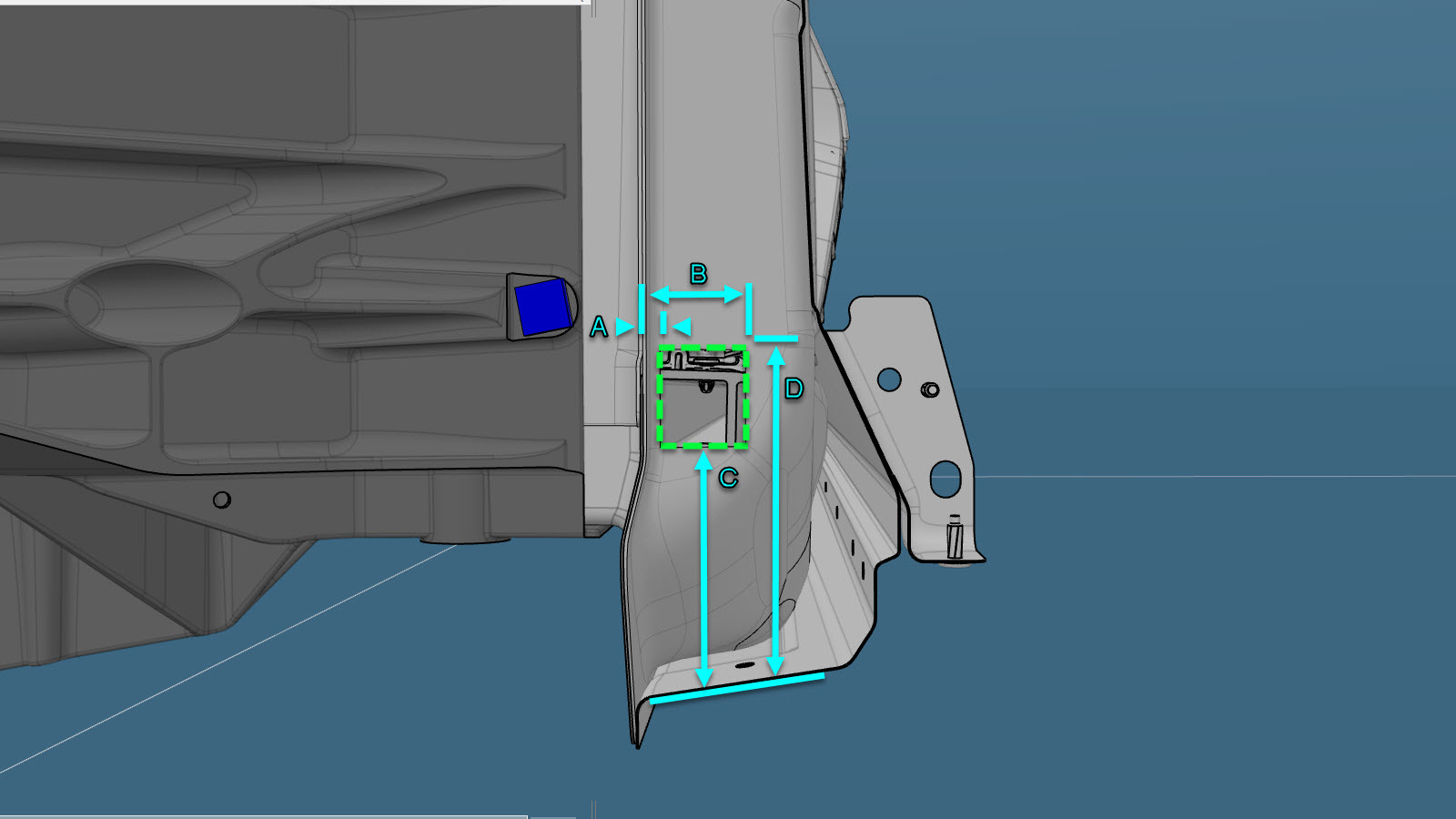

  3. בצדדים שמאל וימין, חתכו חלון גישה ברכיב המקורי.

    קו חיתוך

    קו/נקודת מראה מקום

    • A‏ = 10 מ"מ.
    • B‏ = 44 מ"מ.
    • C‏ = 90 מ"מ.
    • D‏ = 129 מ"מ.

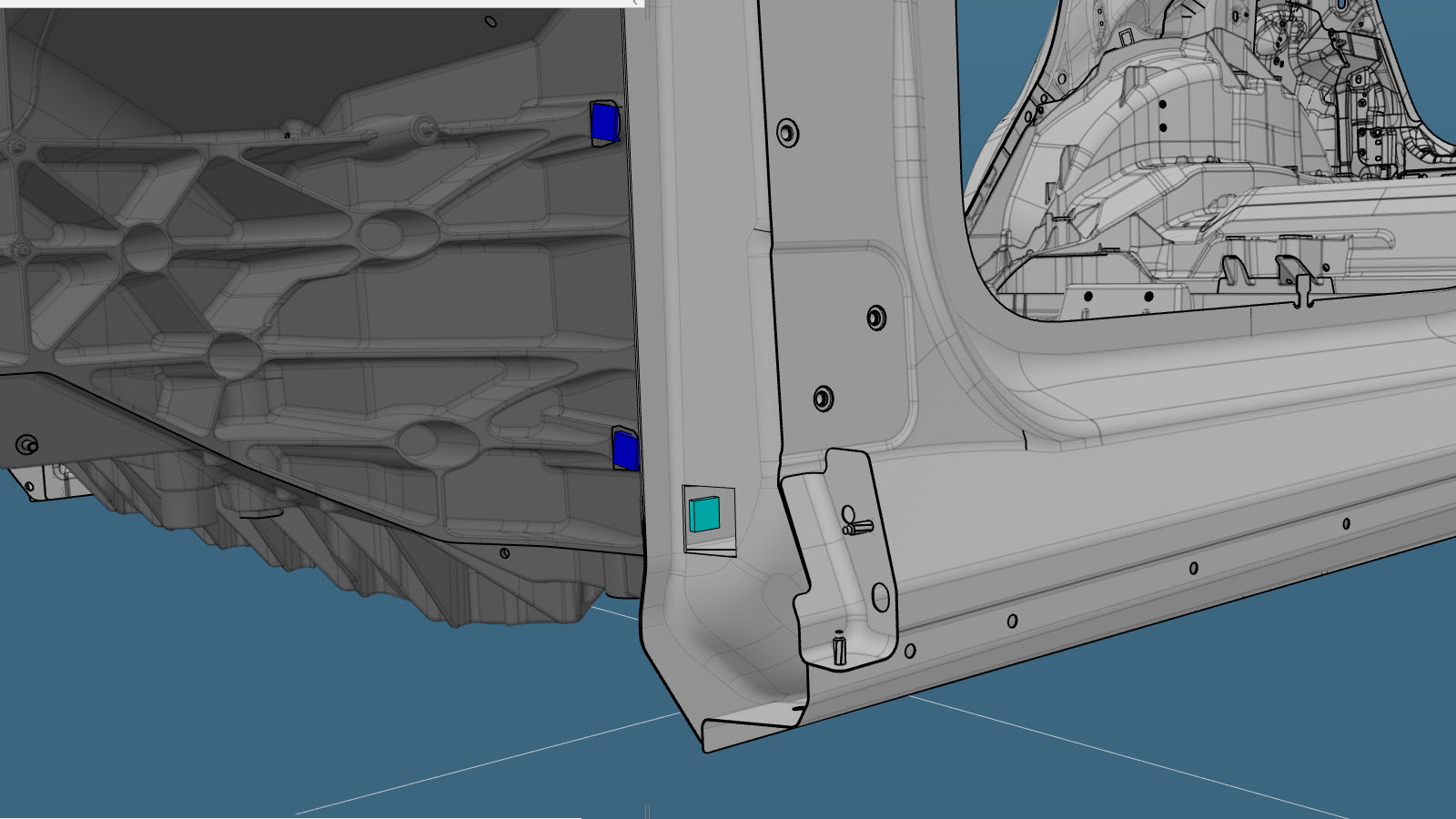

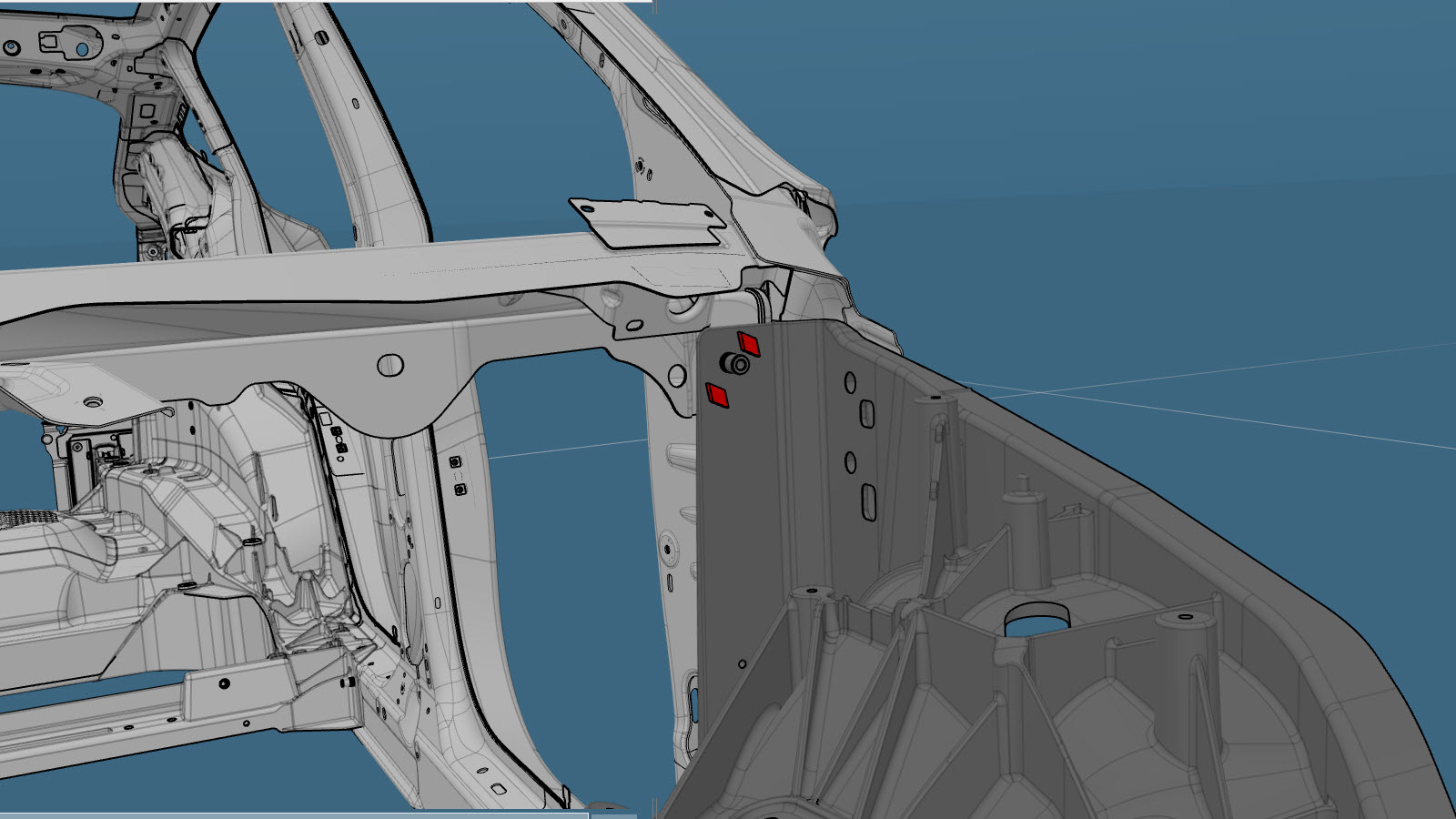

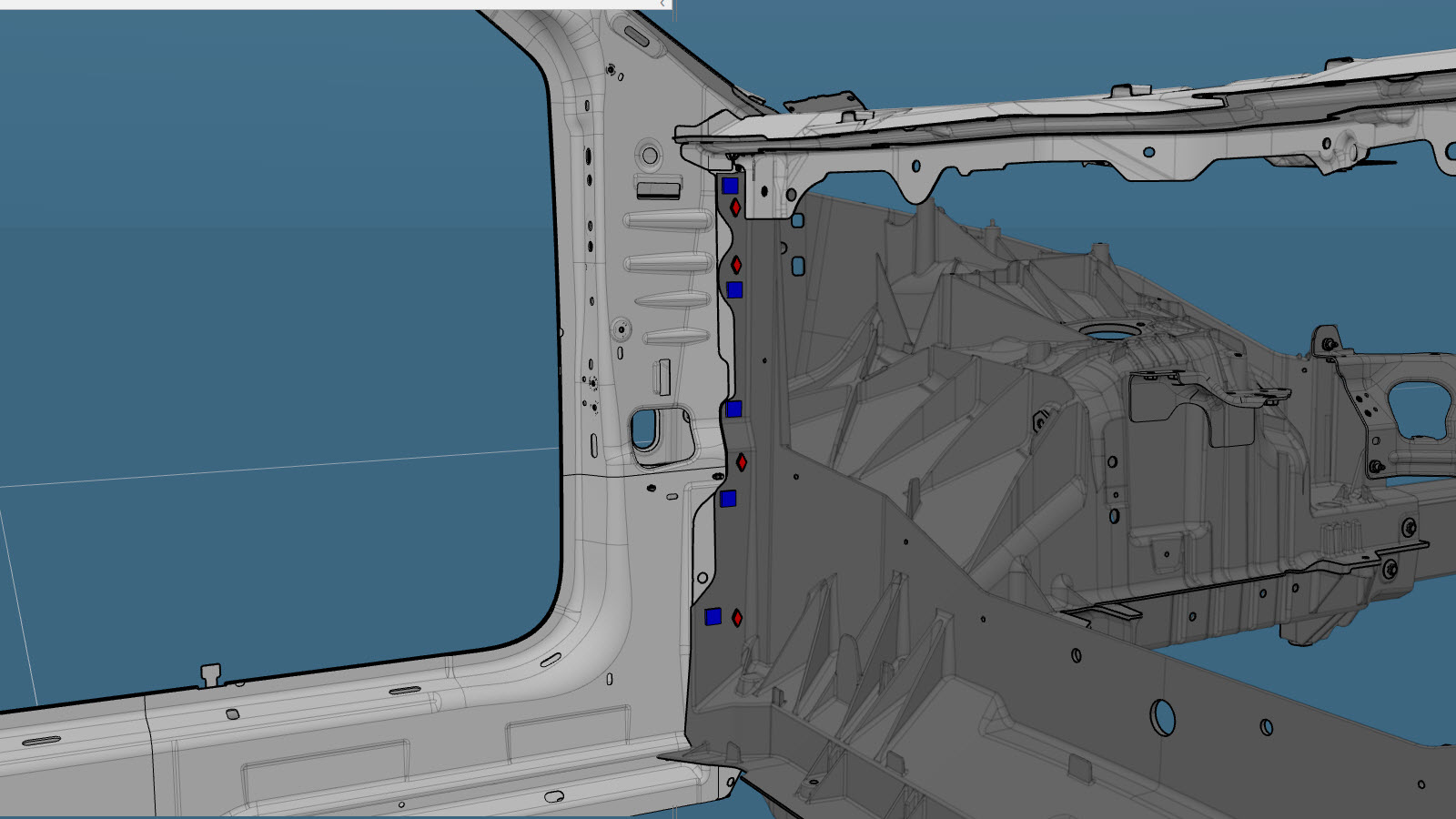

  4. הסירו את הרכיב המקורי.
    או SPR של המפעל

    או בורג, ראש טורקס

    או ברגים

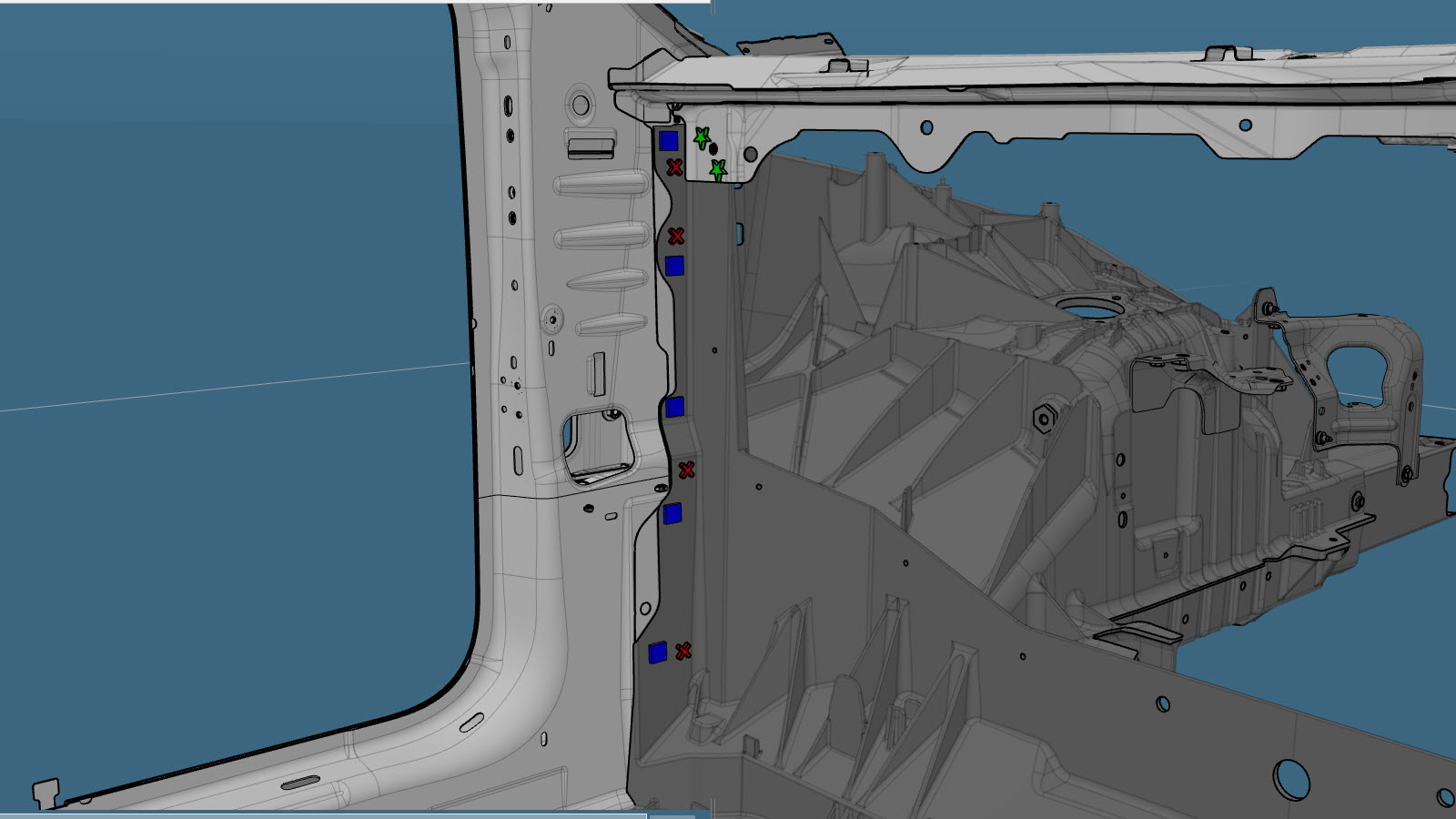

  5. הכינו להתקנה.
    Informational PurposesAn informational icon, calling your attention
    הערה
    X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

    או מסמרות Flow Form, S38

    או בורג, ראש טורקס

    או ברגים

  6. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.

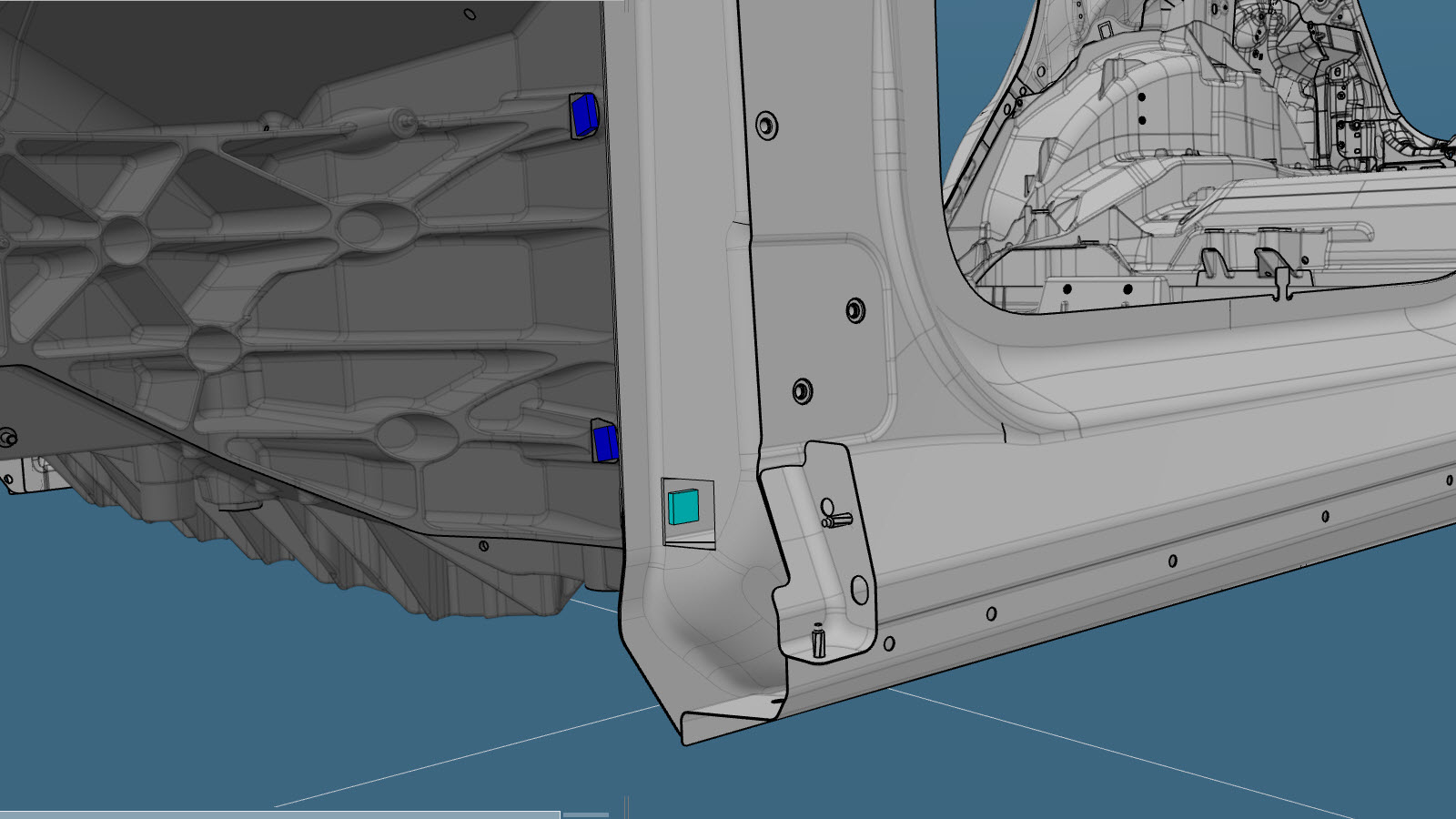

  7. התקינו את הרכיב או הרכיבים החדשים.
    יש להדק את הברגים עד למומנט להלן:
    • בורגי BOLT,TEP,M10-1.5x35 (5 מכל צד) (חלק של Tesla‏ 1618776-00-B) אשר מצמיד את תת-מרכב קדמי אל טבעת דלת פנימית (צד פנימי): 50 Nm.
    • בורגי BOLT,TEP,M10-1.5x35 (2 מכל צד) (חלק של Tesla‏ 1618776-00-B) אשר מצמיד את תת-מרכב קדמי אל טבעת דלת פנימית (צד חיצוני): 65 Nm.
    • בורגי T2000,M8x1.25-30,HH,[109-I],G1009,SERR (1 מכל צד) (חלק של Tesla‏ 1637725-00-A) אשר מצמיד את תת-מרכב קדמי אל סף צד פנימי: 48 Nm.

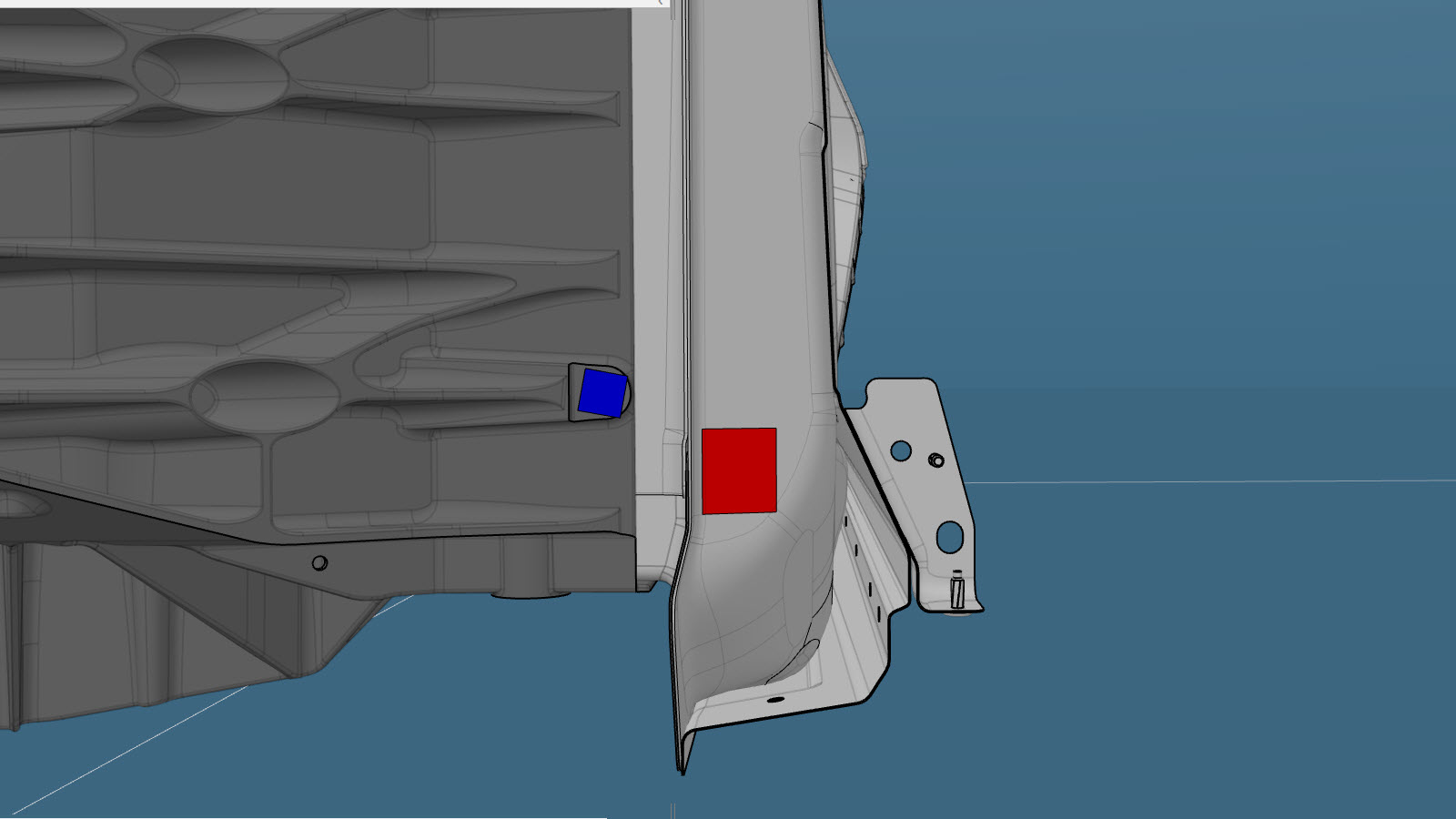

  8. חתכו את BUTYL FOIL PATCH לשתי חתיכות של 45x50 מ"מ, והשתמשו בהם כדי לכסות את חתך חלון הגישה ברכיבי טבעת דלת חיצונית ימנית ושמאלית.
  9. התקינו את ה- מכסה קדמי חיצוני של צד המרכב השמאלי והימני.
  10. בצעו את התפעולים הנדרשים לאחר תיקון.
