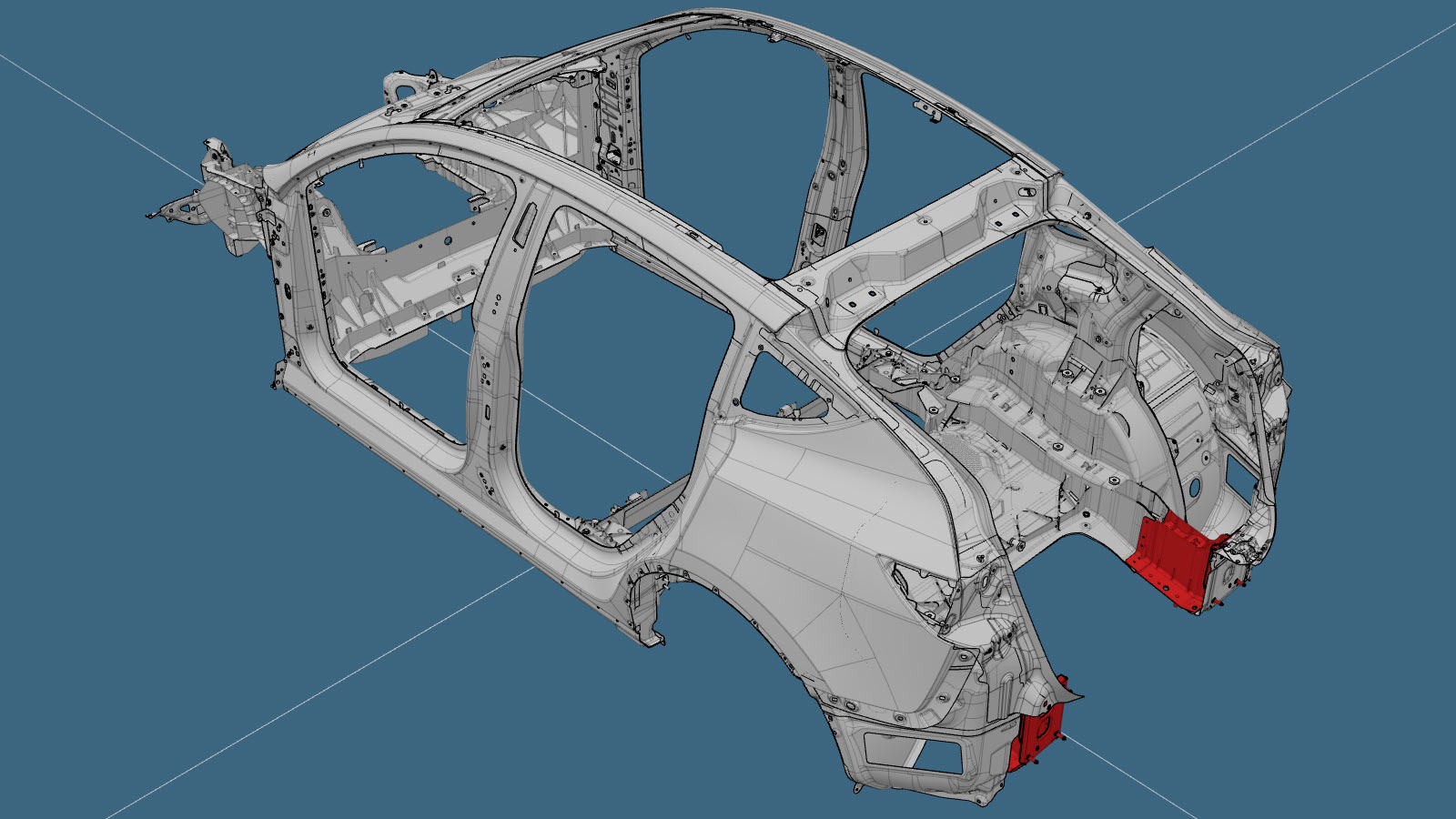

מסילה אחורית (מקטע קטן)

קוד תיקון: ממתין הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

נתוני תיקון

סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.

רשימת חלקים


כמות	תיאור	תמונה / הערות
1	MY RUB RAIL SMAL SERVICE ASSEMBLY (מסילה אחורית – מקטע קטן)

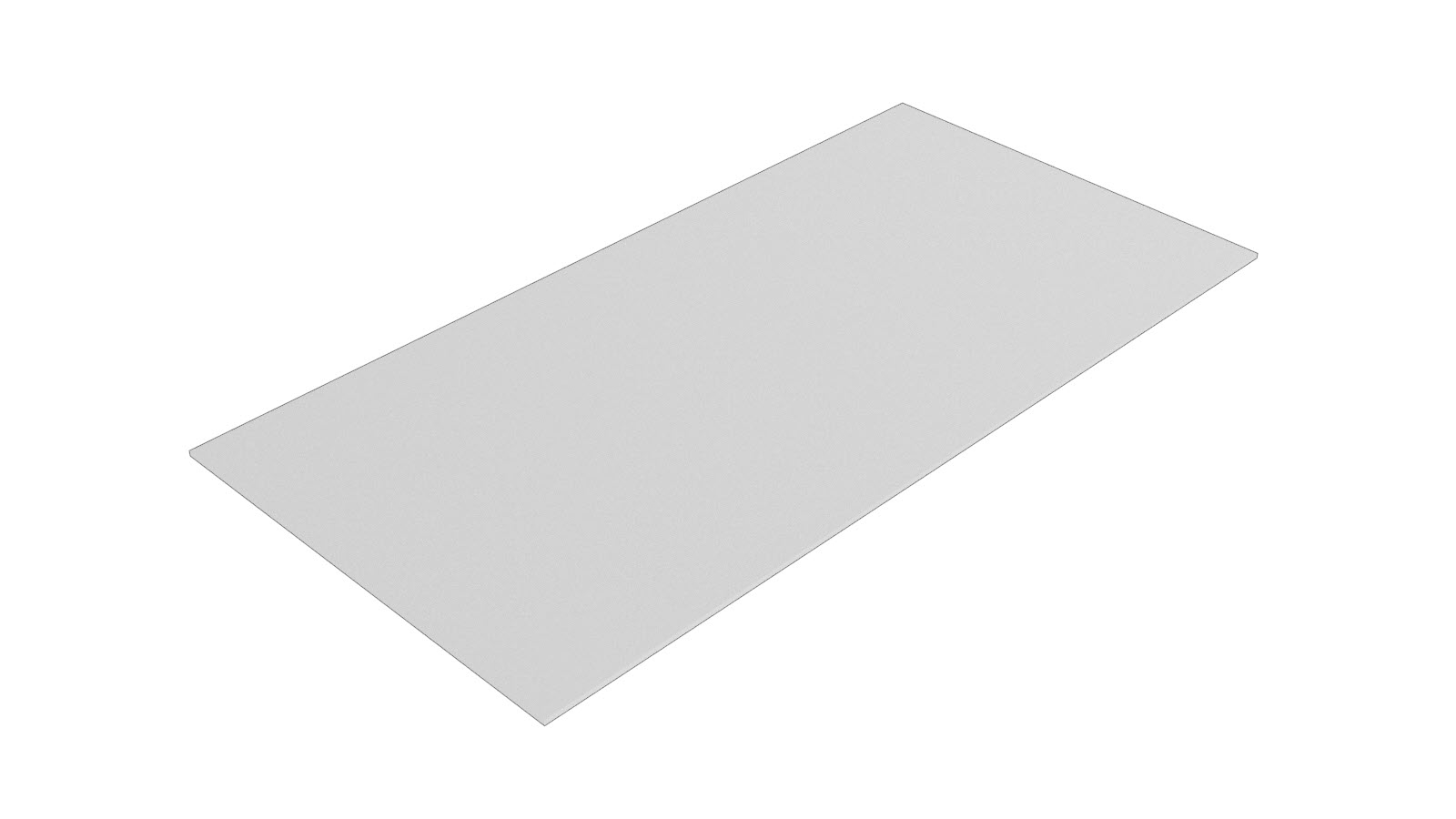

1	BUTYL FOIL PATCH ‏300X150x2 מ"מ (סרט בוטילי אלומיניום)	מספר חלק של Tesla‏ 1004969-00-A.
1	MODEL Y RUB SMALL CUTLINE JIG - צד שמאל	מספר חלק של Tesla‏ 2173884-00.
1	MODEL Y RUB SMALL CUTLINE JIG - צד ימין	מספר חלק של Tesla‏ 2173885-00.
10	מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

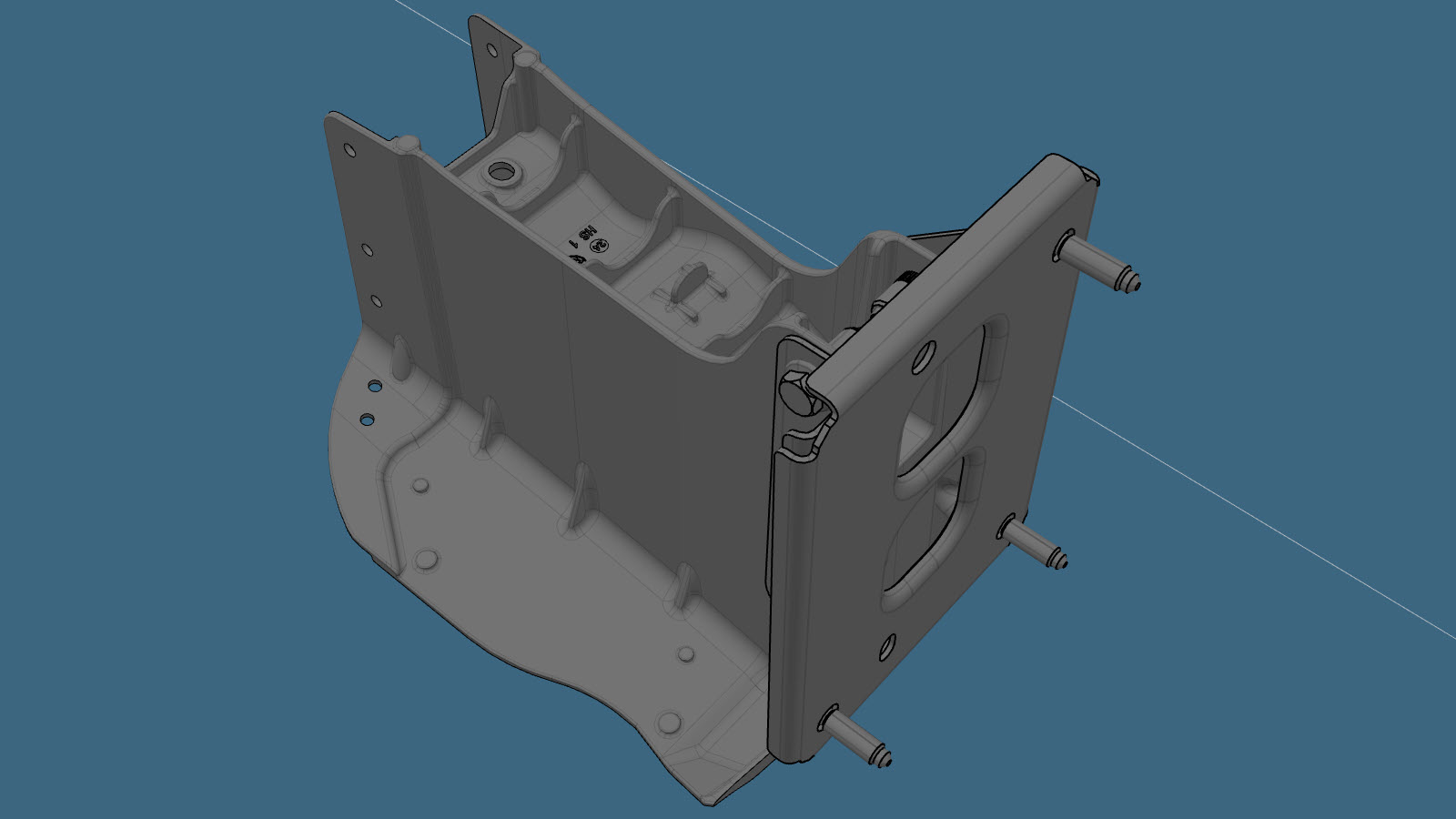

הסירו את ה- מכלול צד לוח אחורי (ליציקה חתיכה אחת תת-מרכב).

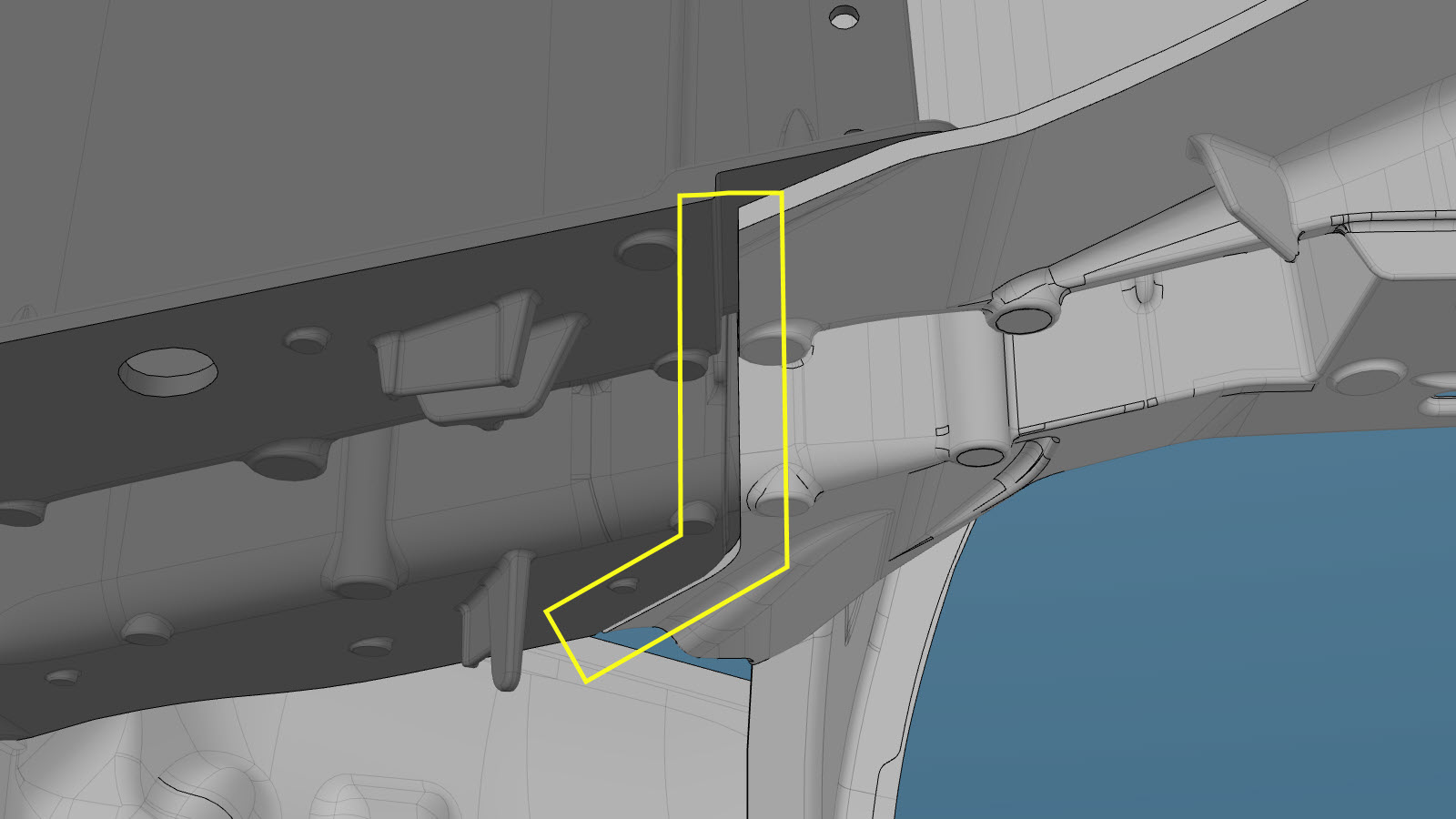

הסירו את ה- סוגר כנף (תחתון).
סמנו את קו החיתוך ברכיב המקורי.

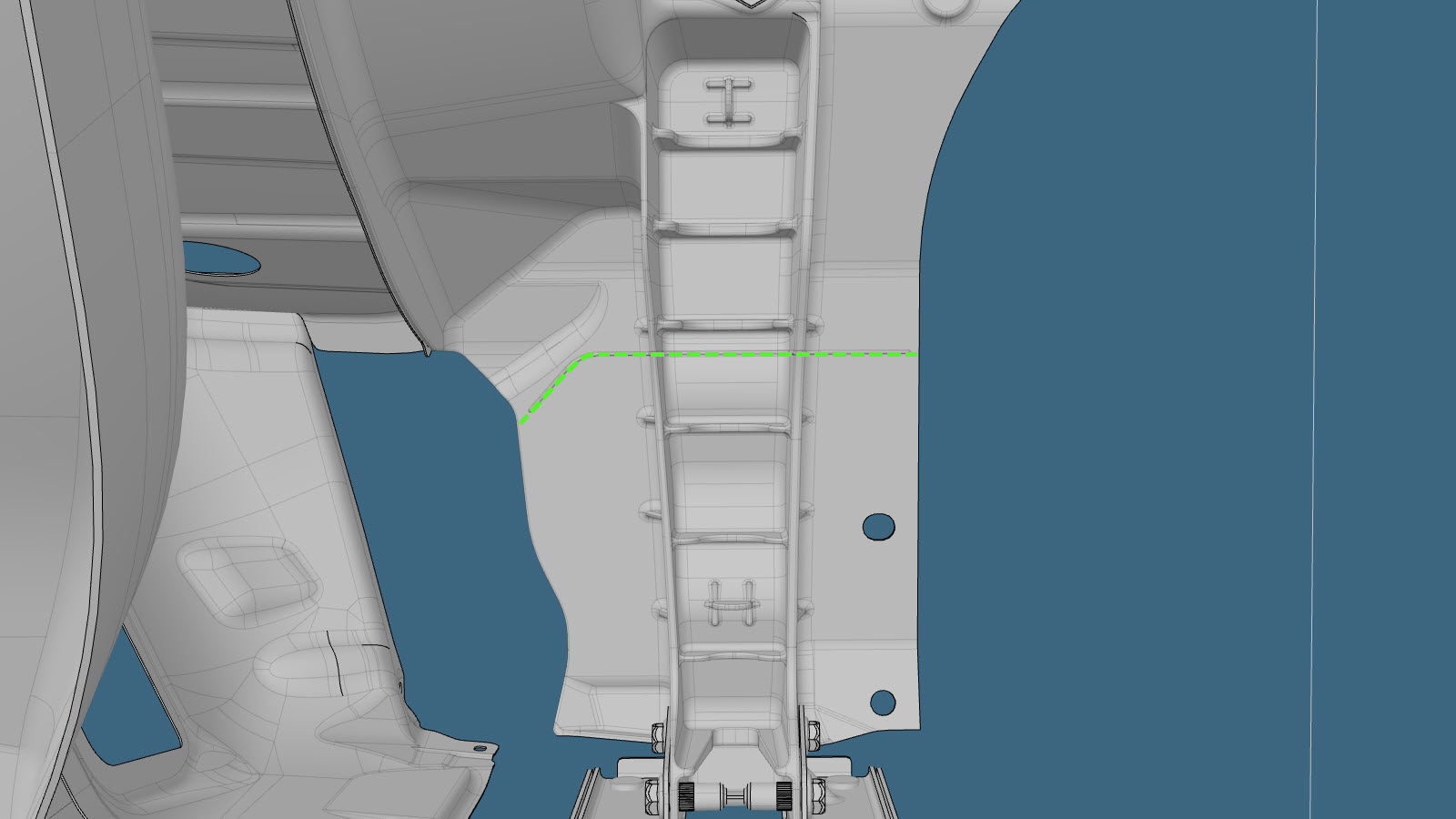

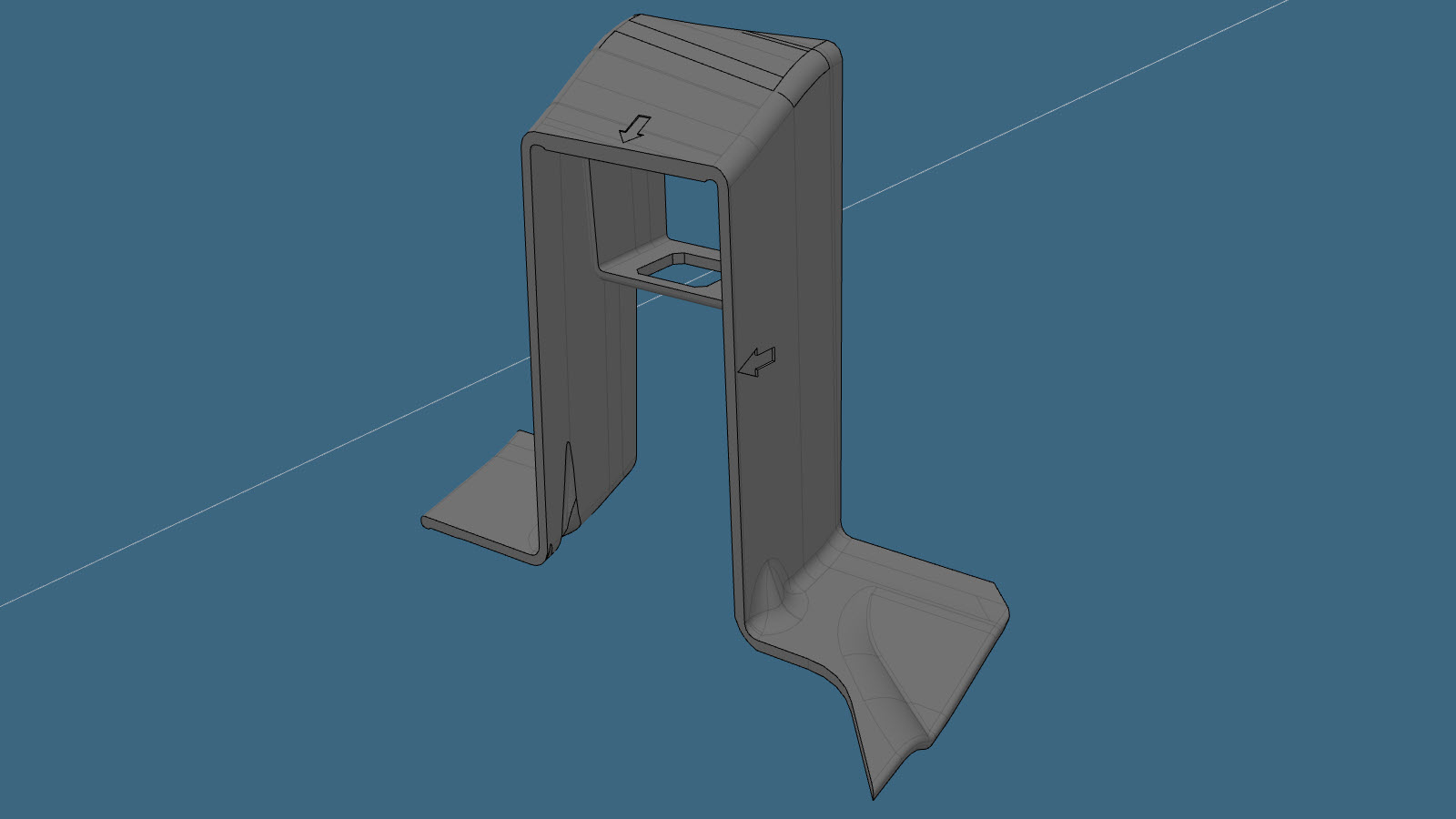

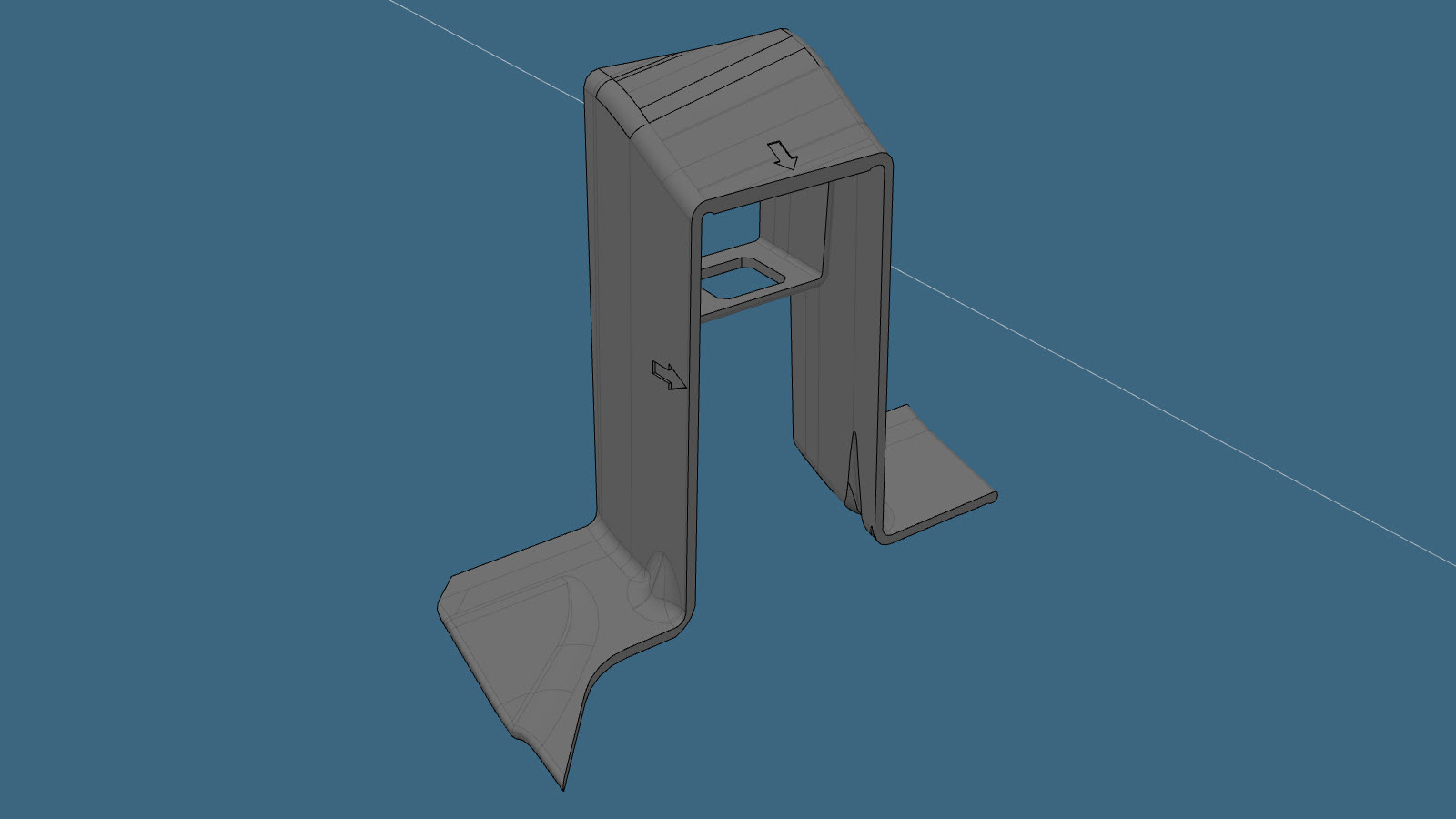

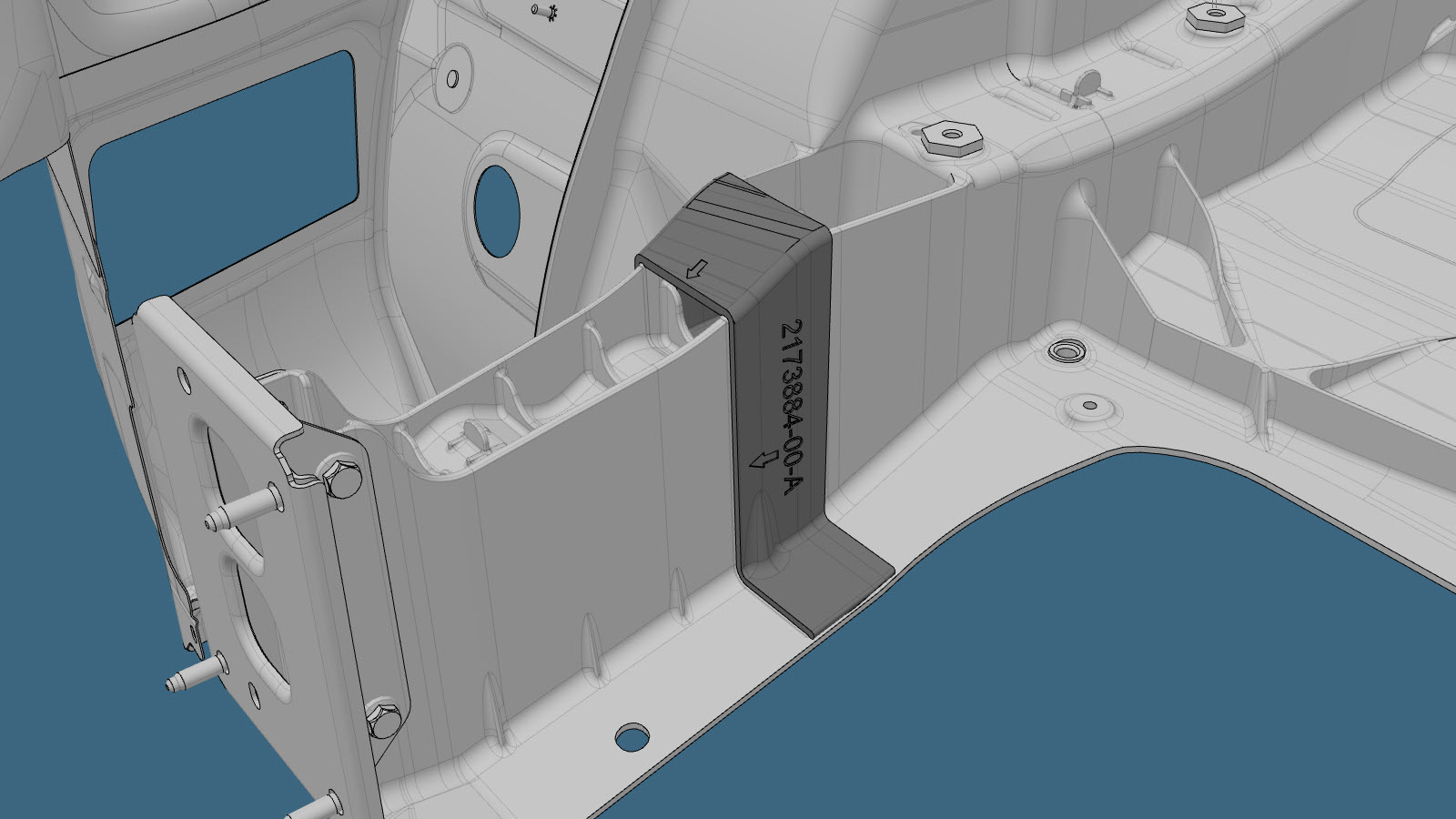

צרפו את זיז קו החיתוך כפי שמוצג, ולאחר מכן סמנו את קו החיתוך לעבר החלק האחורי של הרכב.
הערה
הימנעו מגרימת נזק לזיזים כך שיהיה ניתן לעשות בהם שימוש חוזר.
הסירו את הרכיב המקורי.

קו חיתוך
הערה
חתכו קרוב ככל שניתן לקצה האחורי של קו החיתוך המסומן ברכיב המקורי, ואז חתכו את הרכיב המקורי כנדרש כדי שיתאים. יש לשמור על מרווחים קטנים ככל האפשר.
הכינו להתקנה.

בדקו את התאמת הרכיב החדש.
הערה

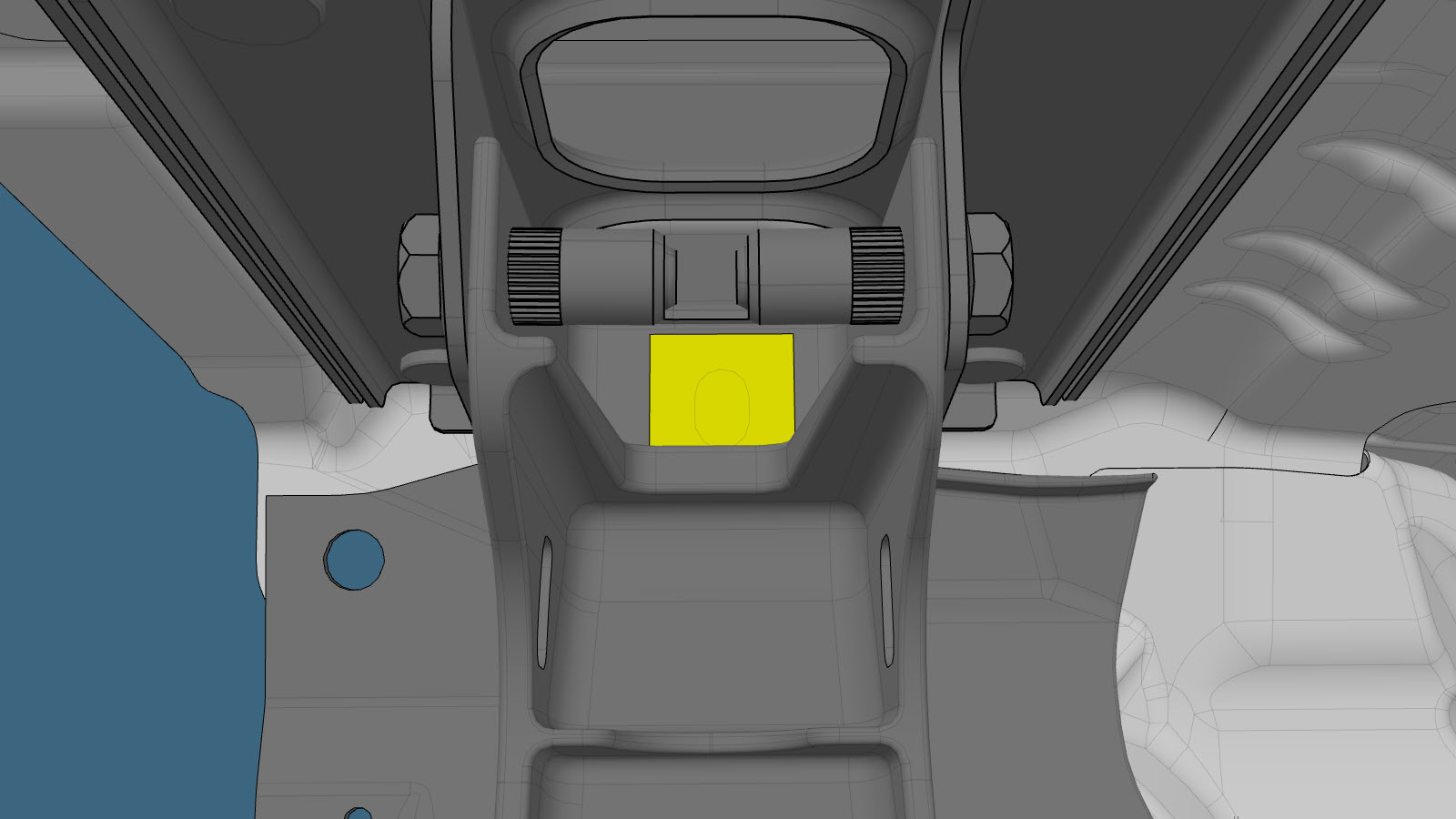

מרווחים אינם מורשים באזורים המסומנים באדום (פינות מסילת המסגרת העליונה).
הערה

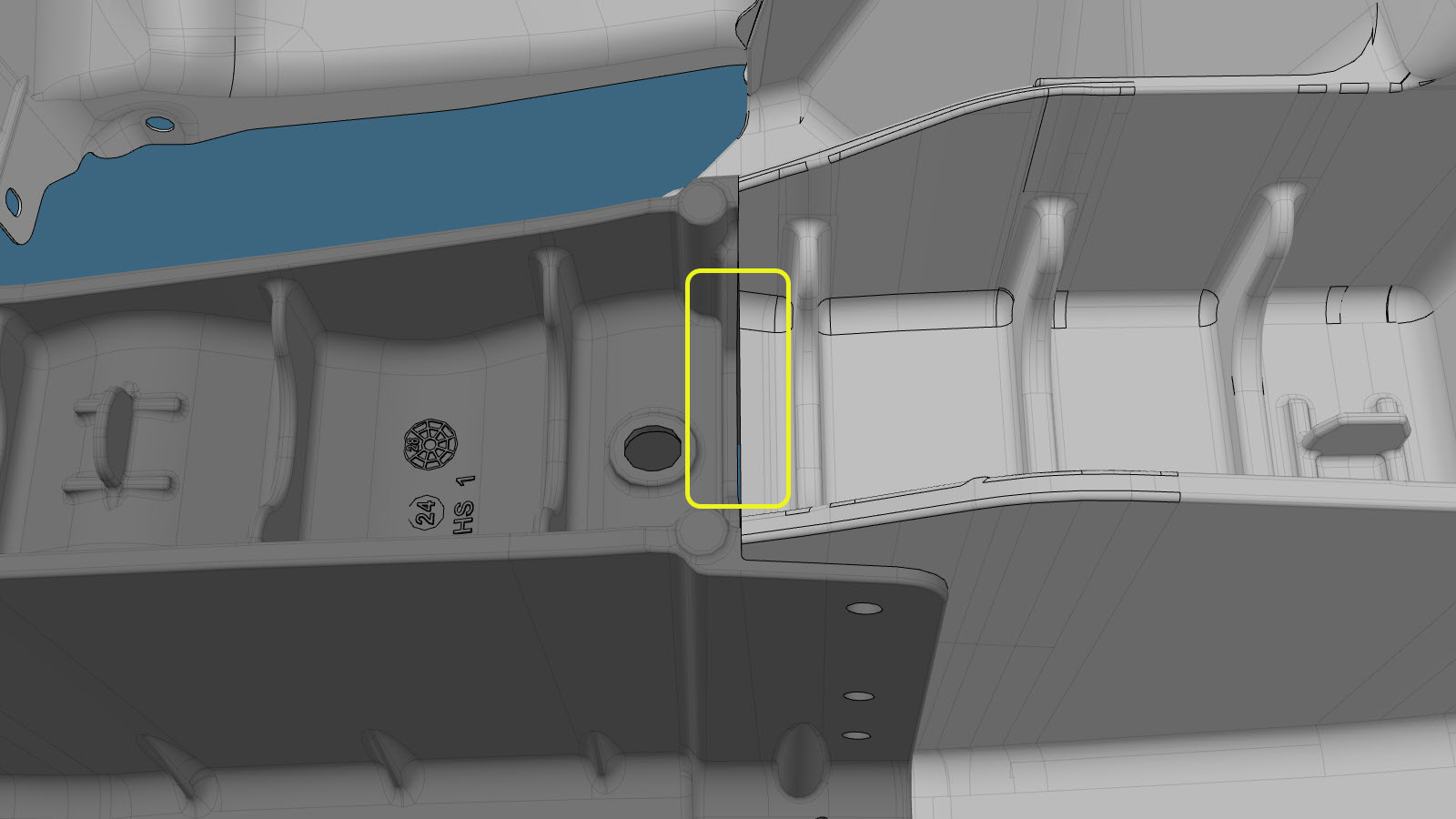

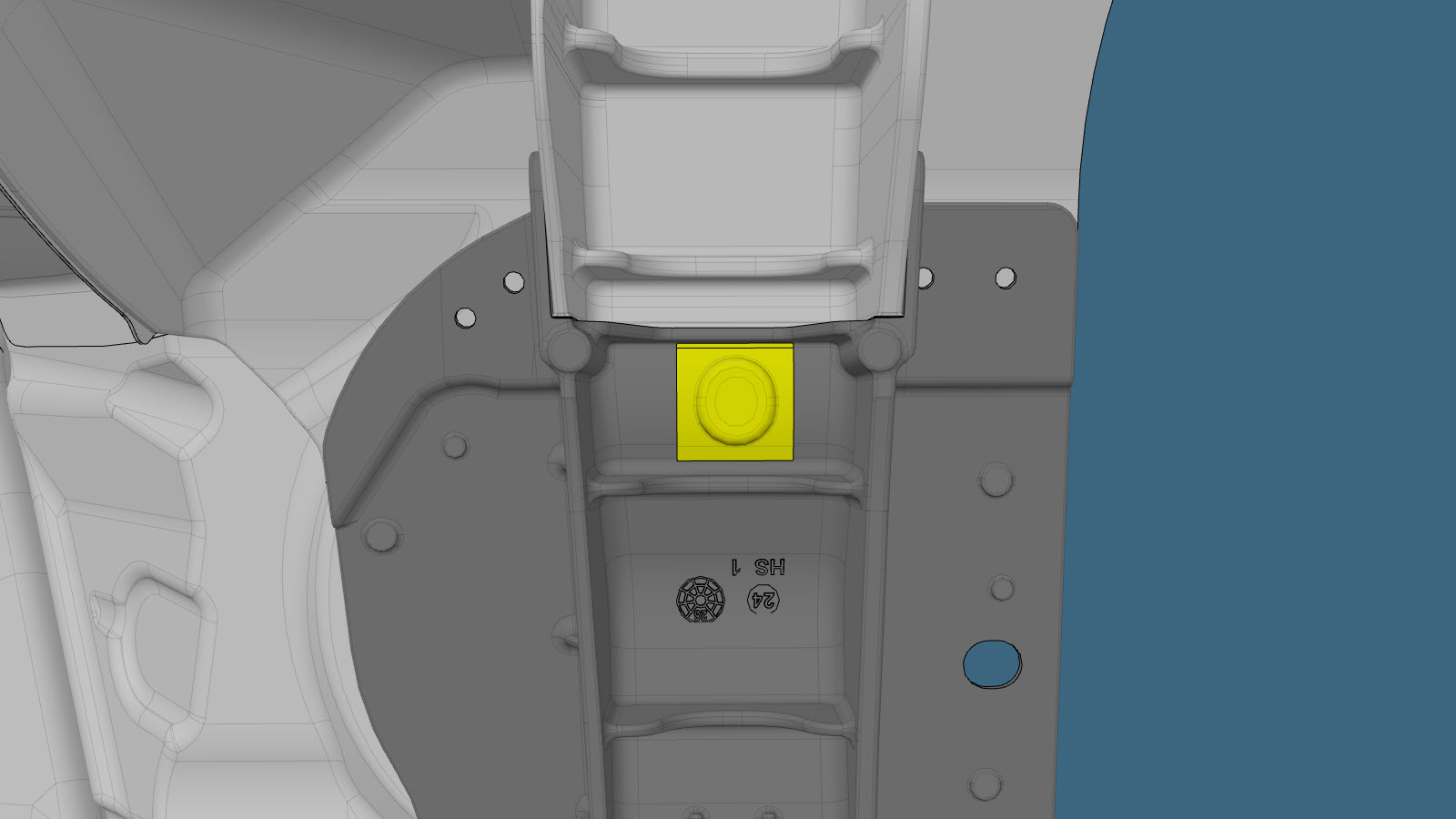

מרווחים של עד 4 מ"מ מורשים באזורים המסומנים בצהוב.
הערה

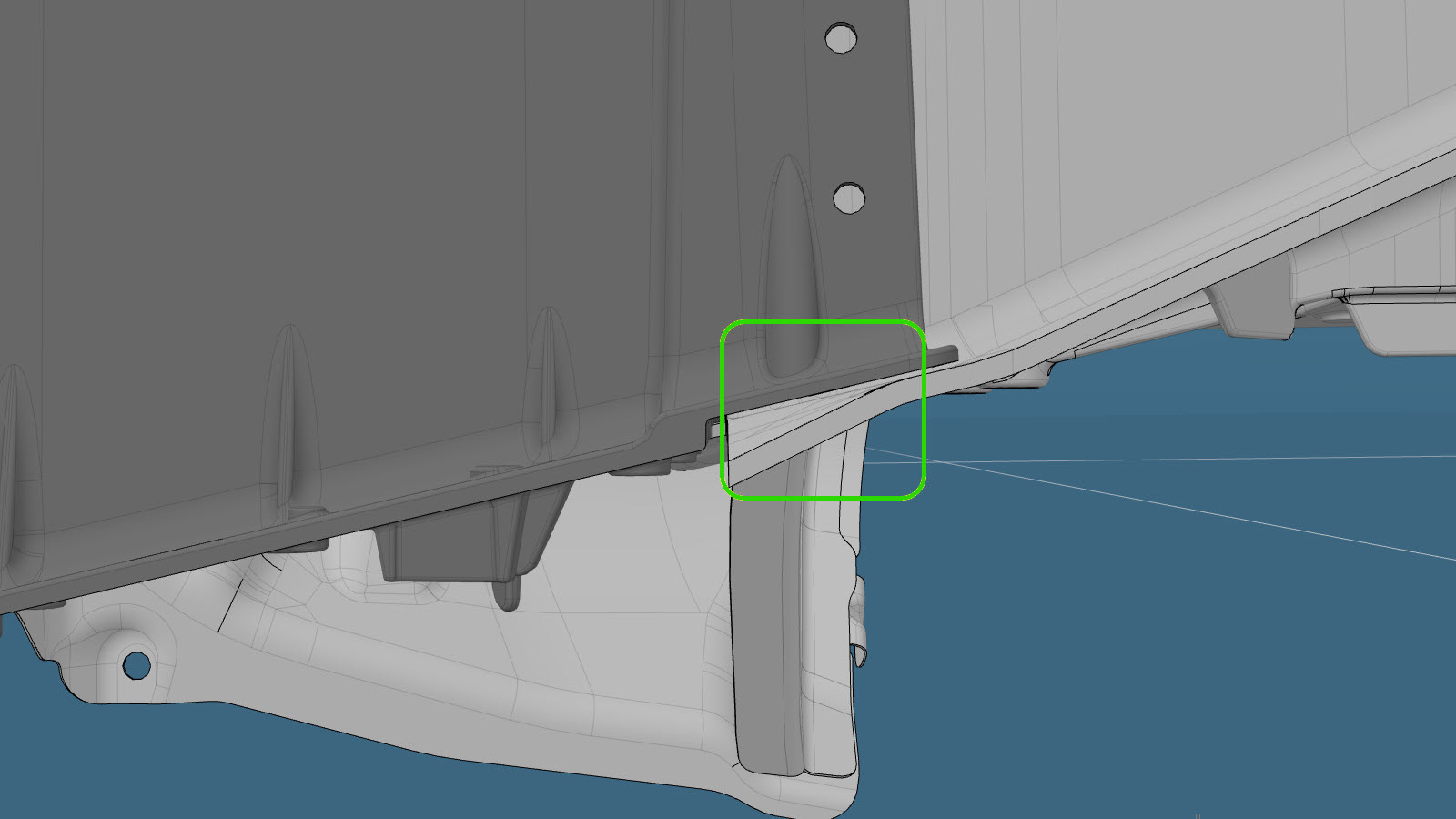

מרווחים מורשים באזור המסומן בירוק.
הכינו להתקנה.

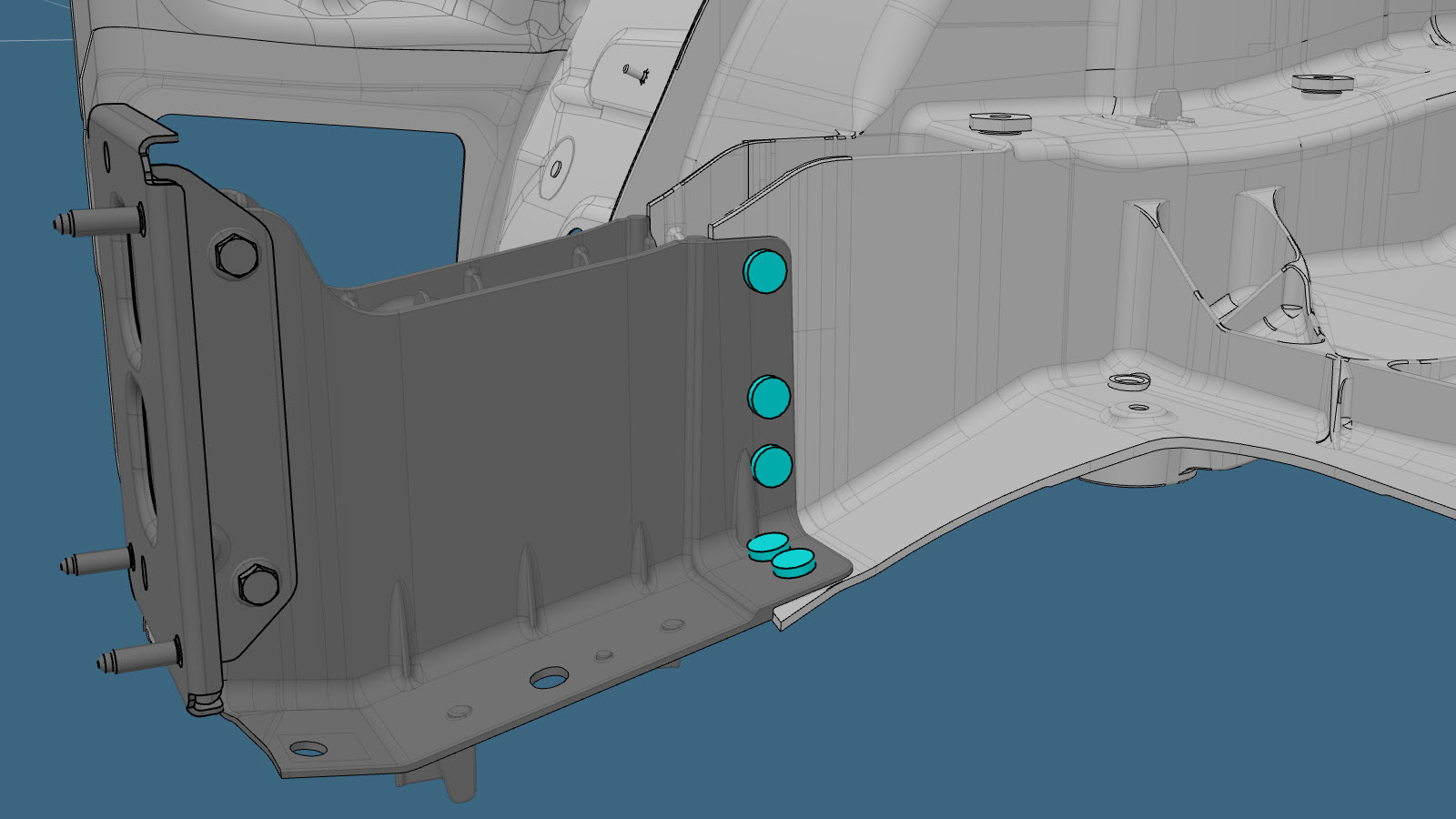

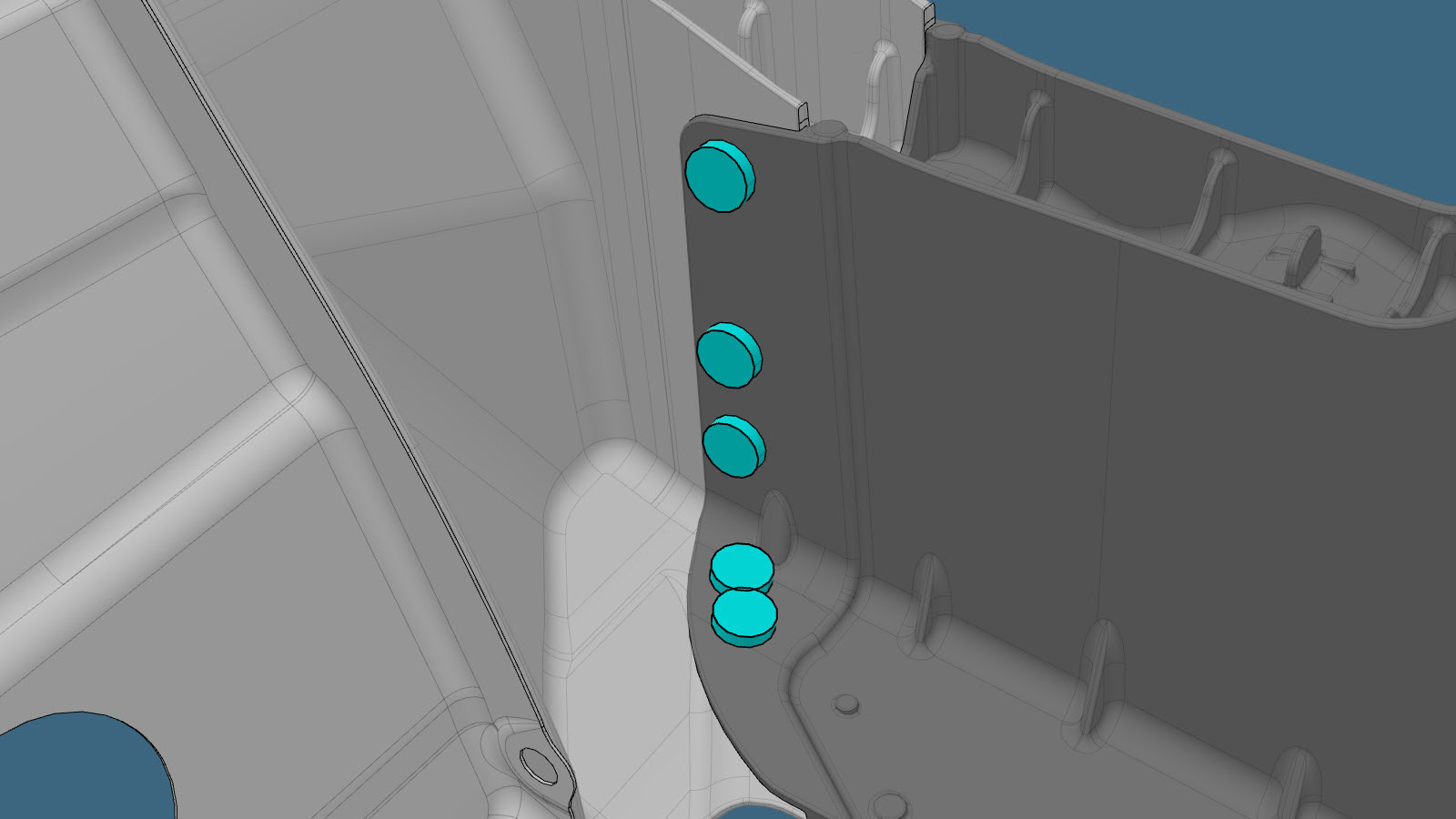

או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
התקינו את הרכיב או הרכיבים החדשים.
יש ליישם אטם תפר על המחבר בין הרכיב החדש ויציקת תת-המרכב האחורי.
התקינו את ה-סוגר כנף (תחתון).
הערה
X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או מסמרות נורה מבניות, 6.5 מ"מ

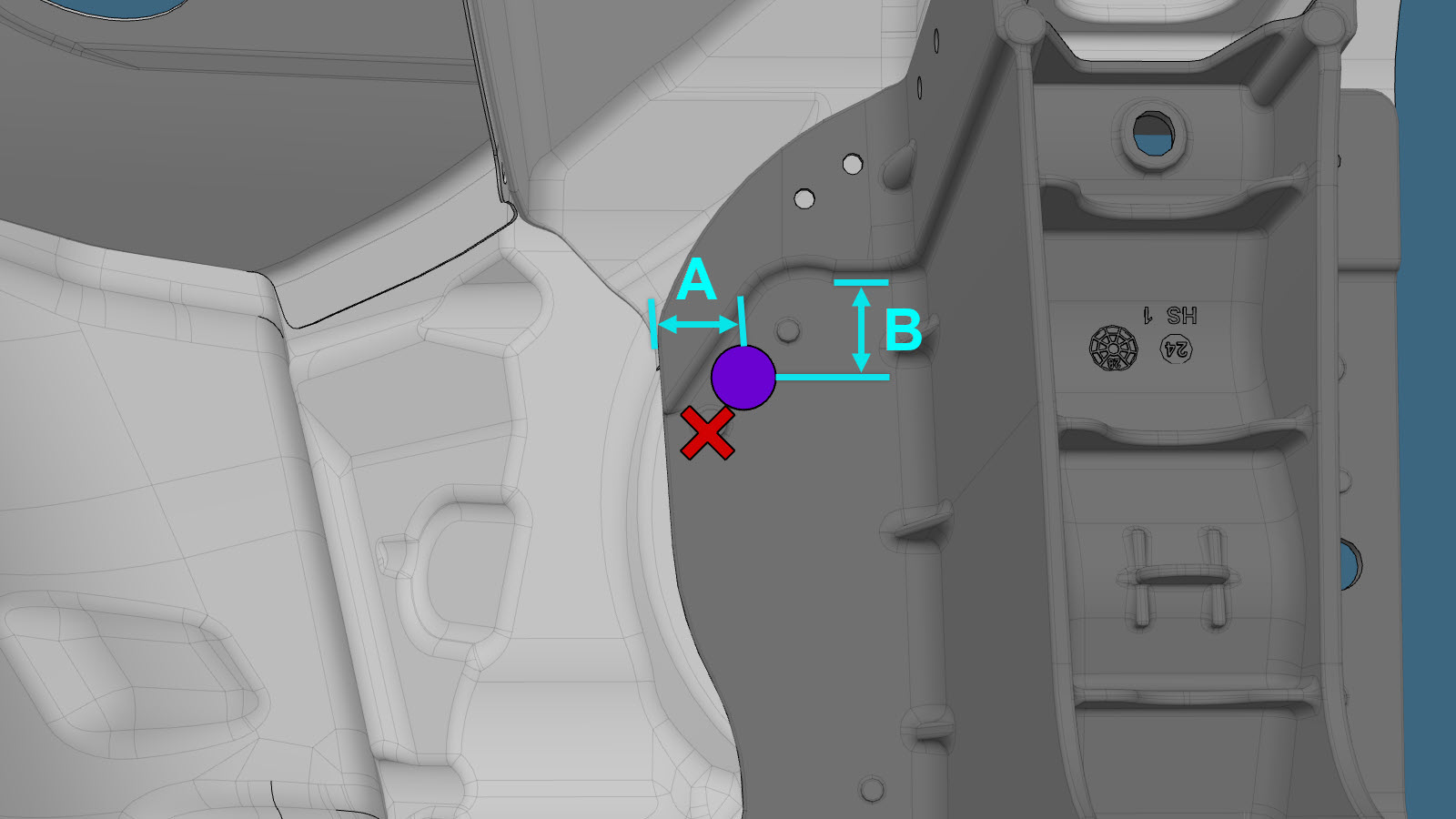

- A = 26 מ"מ
- B‏ = 31 מ"מ
הערה
מקמו מחדש את המהדק המסומן במיקום המצוין עבור הליך סוגר הכנף (תחתון) כדי להימנע מהתנגשות עם סיכת הדחיפה.
התקינו את ה-מכלול צד לוח אחורי (ליציקה חתיכה אחת תת-מרכב).
התקינו סרט בוטילי אלומיניום כפי שמצוין.
בצעו את התפעולים הנדרשים לאחר תיקון.
