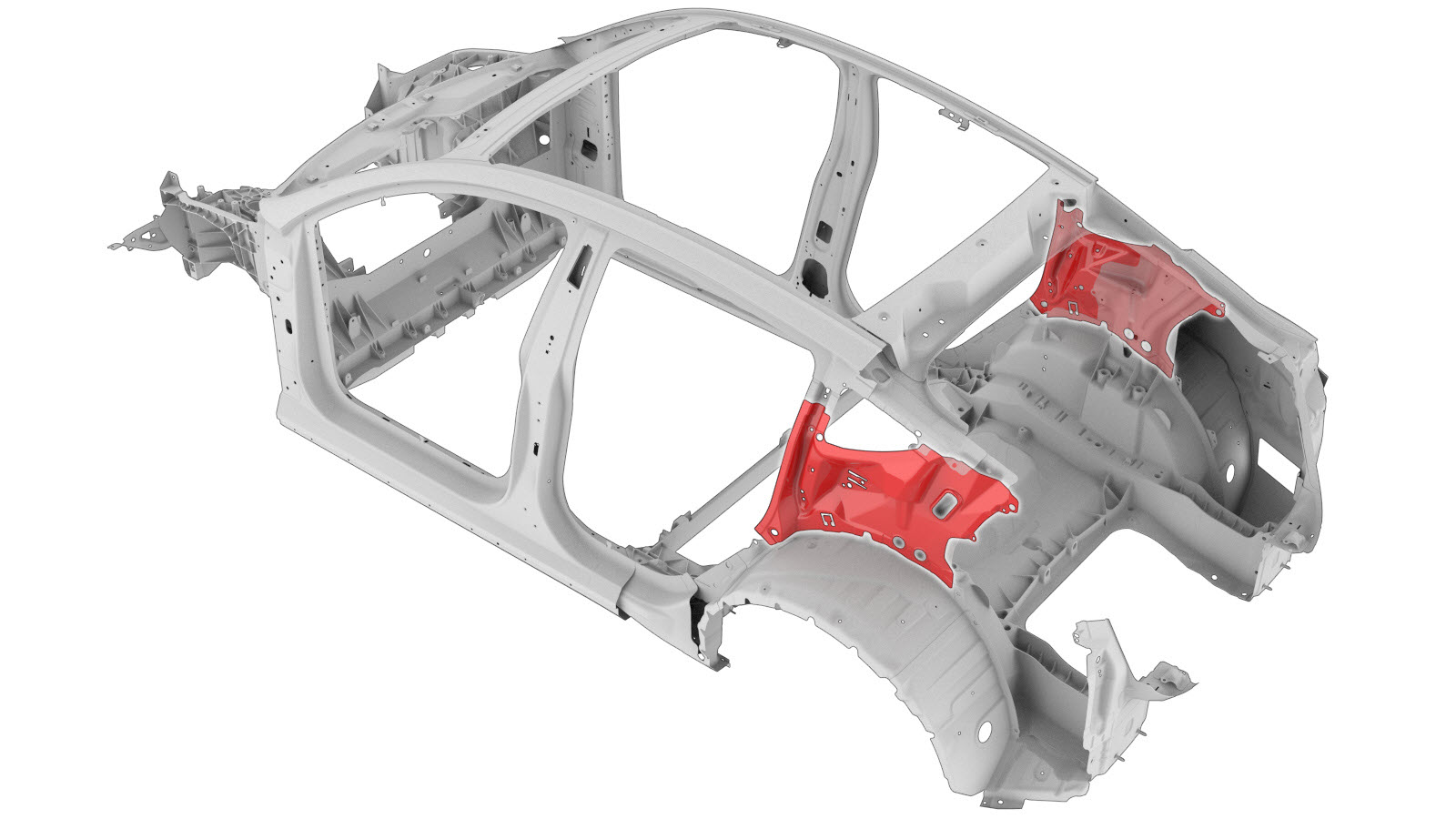

חיפוי מרכב אחורי פנימי
קוד תיקון:
10101919402
10101919502
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

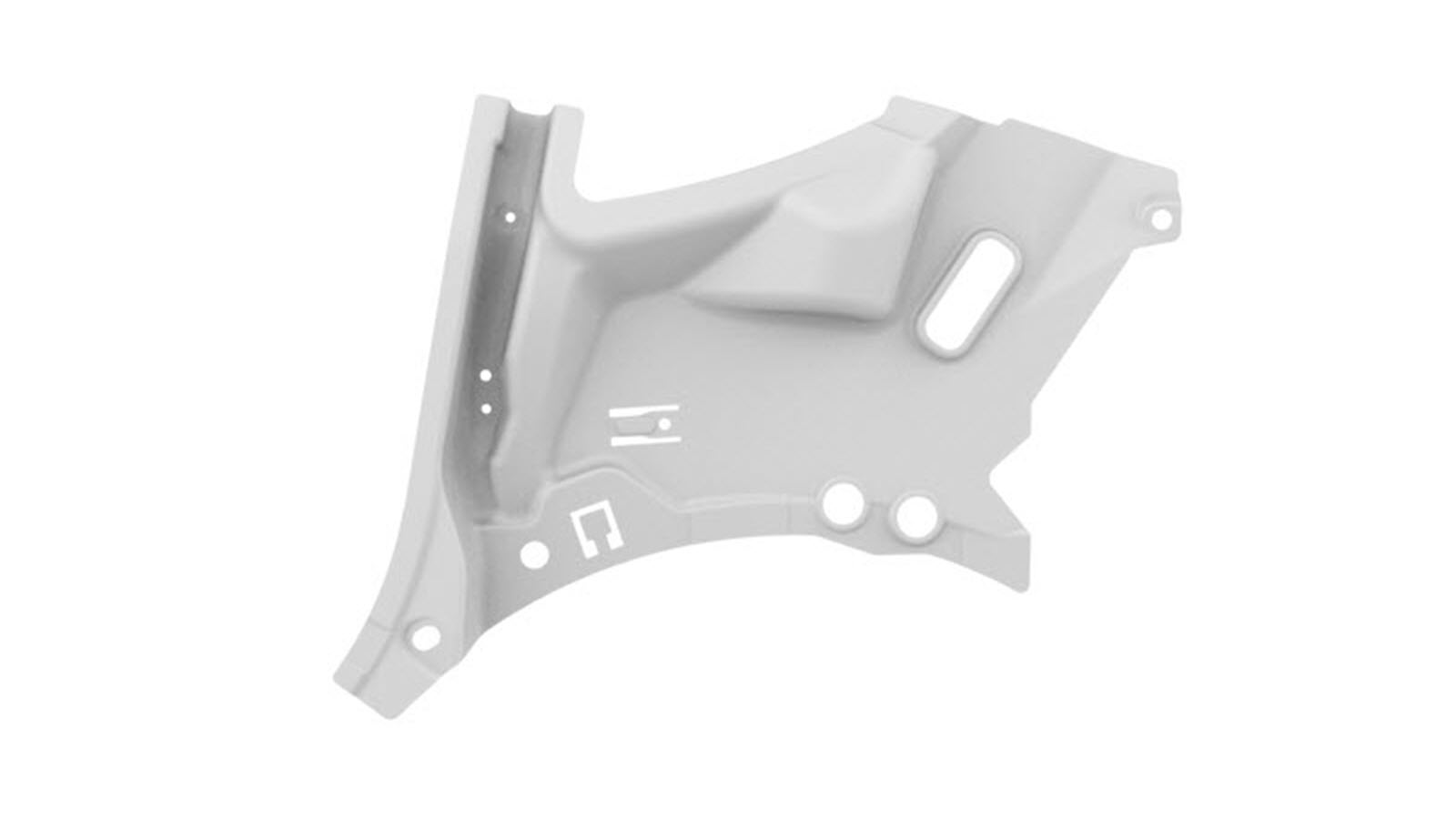

| 1 | MY Rear Quarter Inner SVC E-COATED (חיפוי מרכב אחורי פנימי) |
|
| 8 | ||
| 1 |
הערה מהדק זה נדרש רק כאשר מחליפים את חיפוי מרכב אחורי פנימי ימני. |
|
| 1 |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- חיפוי מרכב חיצוני אחורי.
-

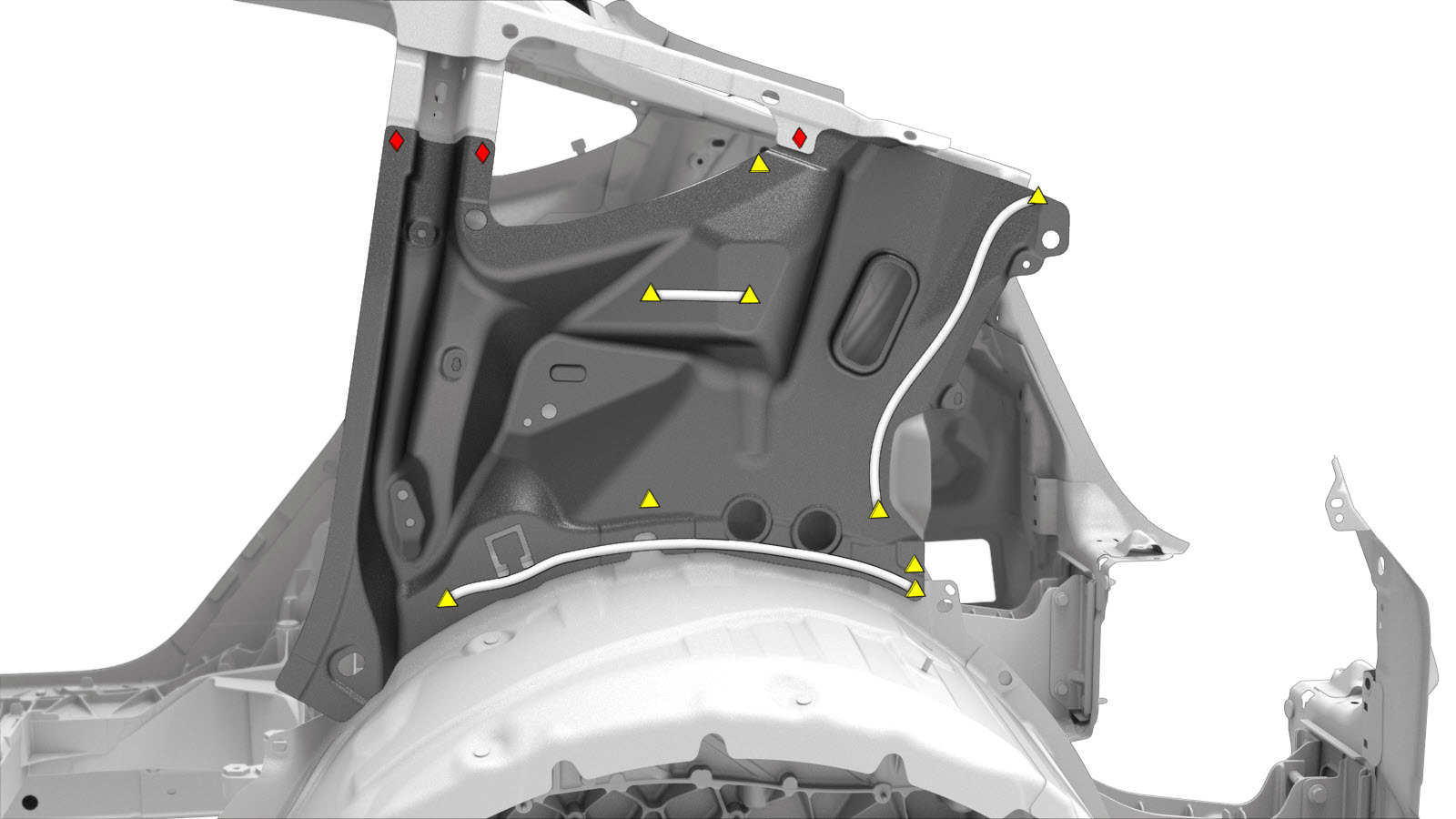

הסירו את הרכיב המקורי.
או
SPR של המפעל
או
ריתוכי נקודה של המפעל
-
הכינו להתקנה.

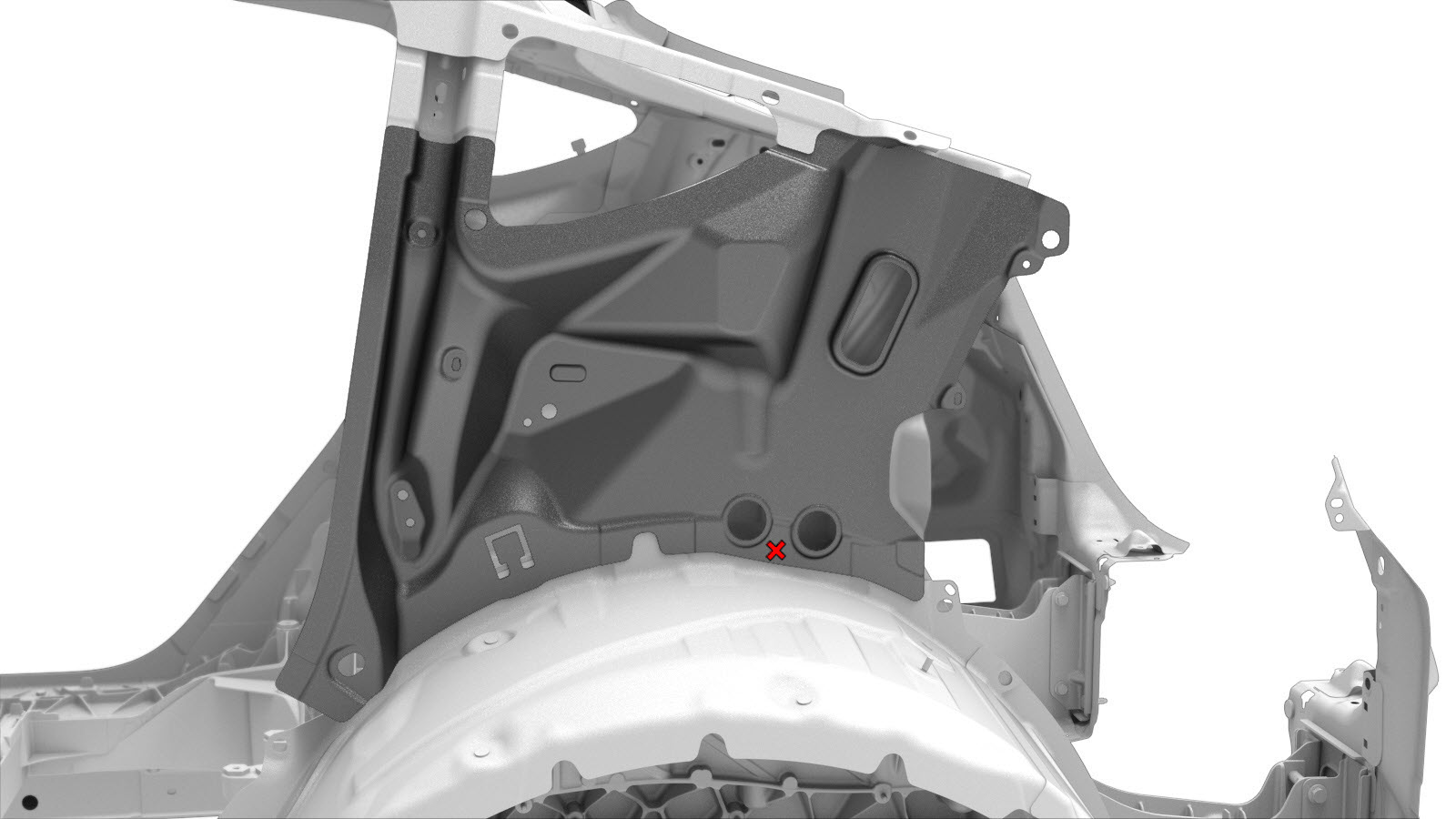

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

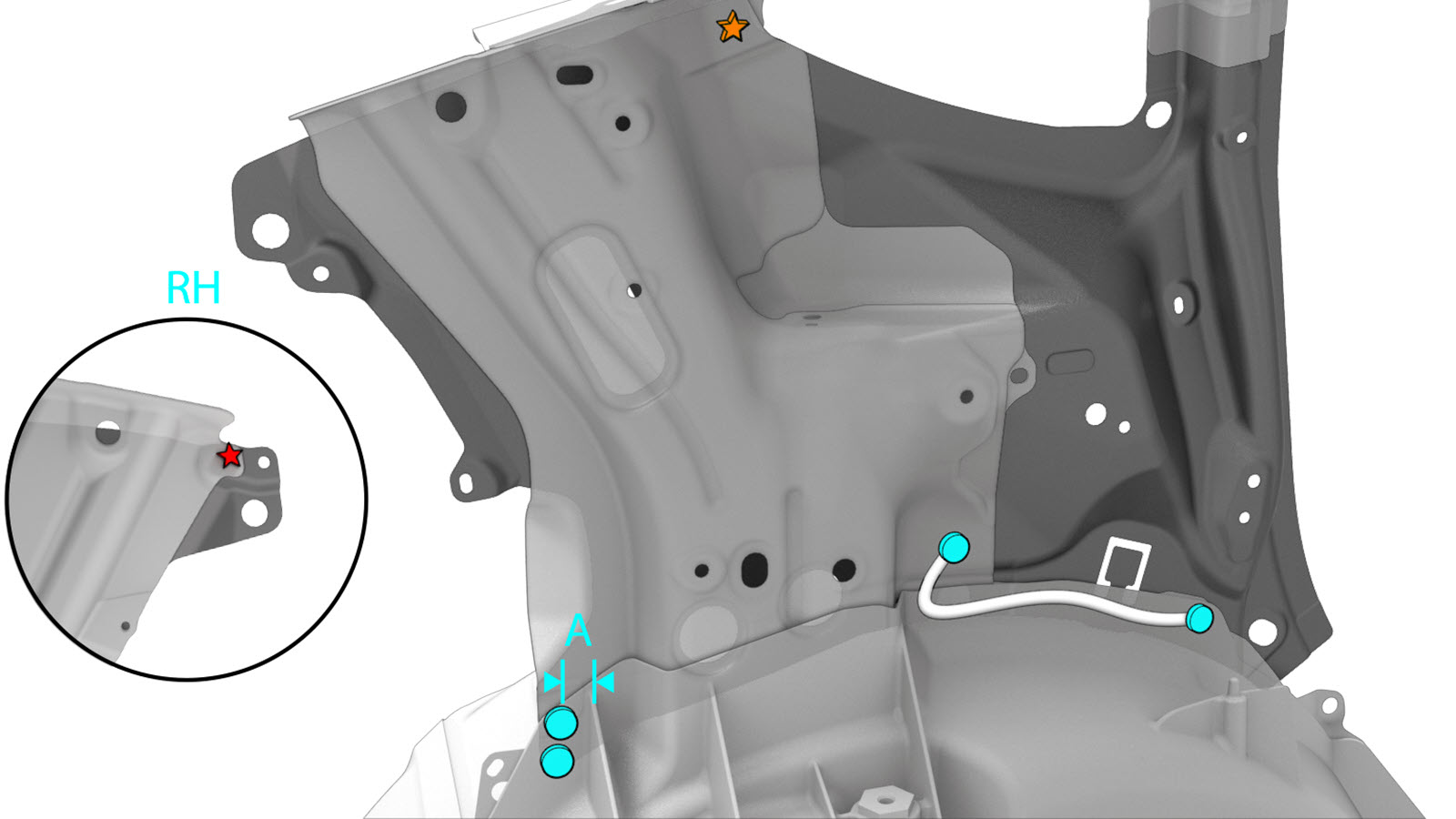

או
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 17 מ"מ
או
מסמרות Flow Form, S18
הערהמהדק זה נדרש רק כאשר מחליפים את חיפוי מרכב אחורי פנימי ימני.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.

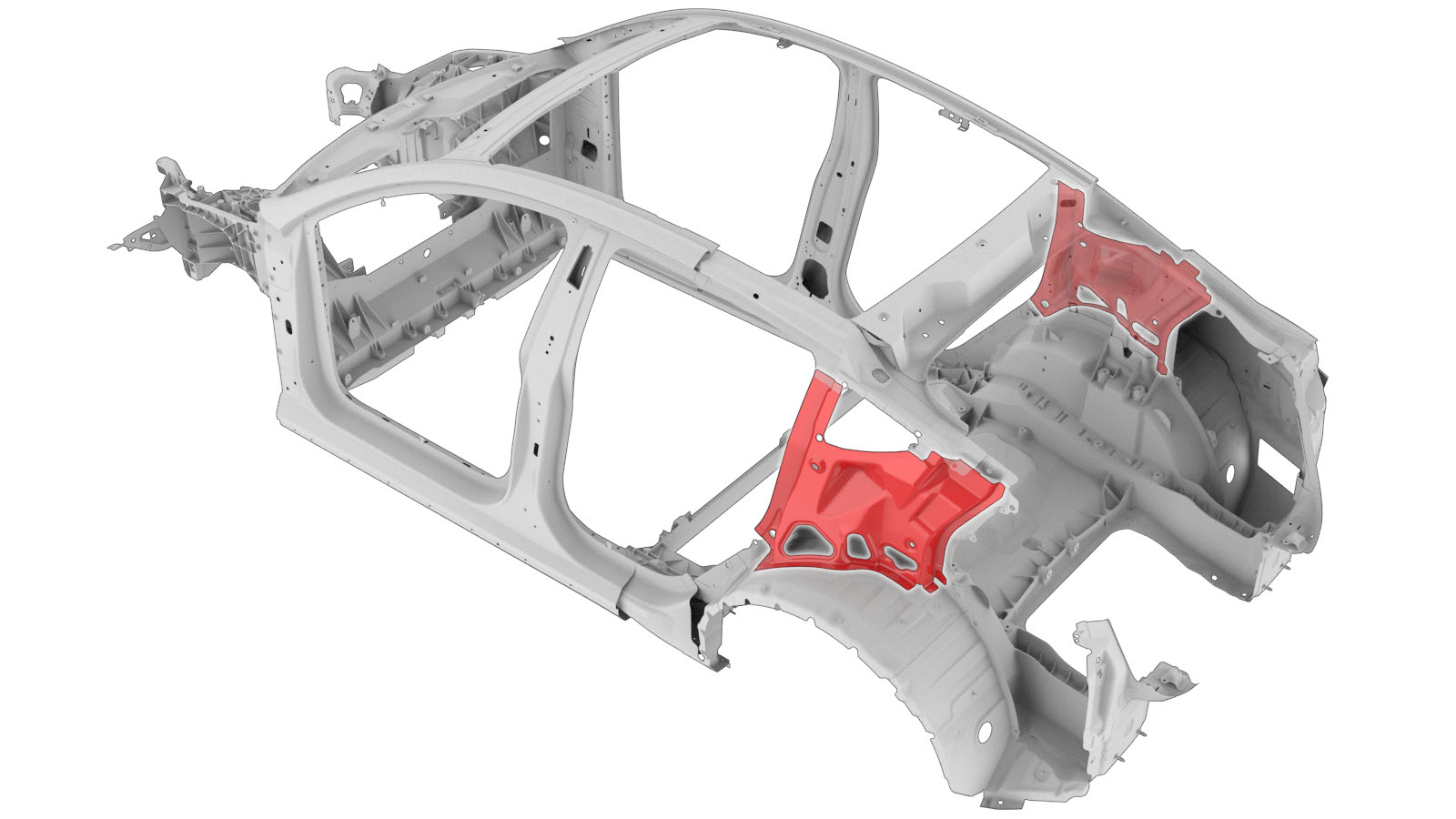

- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-חיפוי מרכב חיצוני אחורי.
- בצעו את התפעולים הנדרשים לאחר תיקון.
