טבעת דלת חיצונית

נתוני תיקון

כל מקטע פרטני או כל שילוב מקטעים של טבעת דלת חיצונית ניתן להחלפה ככל וקווי החיתוך המאוזכרים מהחלק תיאורי חיתוך טבעת דלת חיצונית של מסמך זה הנם בשימוש.
סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.

רשימת חלקים


כמות	תיאור	תמונה / הערות
תיקון החלק השלם: 1 הערה לתיקוני מקטע בלבד: חלק מתיקוני המקטע דורשים חלק שני. עיינו ב-תיאורי חיתוך טבעת דלת חיצונית כדי לקבוע אם תיקון המקטע המתוכנן דורש חלק נוסף.	MY ASY – DOOR RING OUTER SVC E-COATED (טבעת דלת חיצונית)
2	מסמרת נורה מבנית, 6.5 מ"מ
3	מסמרת Flow Form S28
8	מסמרת Flow Form S38

הערה

כמויות המסמרת המפורטות לעיל הנן לתיקון השלם. עיינו ב- תיאורי מקטע טבעת דלת חיצונית למהדקים הנדרשים לתיקוני המקטע.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תיאורי חיתוך טבעת דלת חיצונית


טבעת דלת חיצונית, תת-מכלולים וחיתוך תת-מכלול

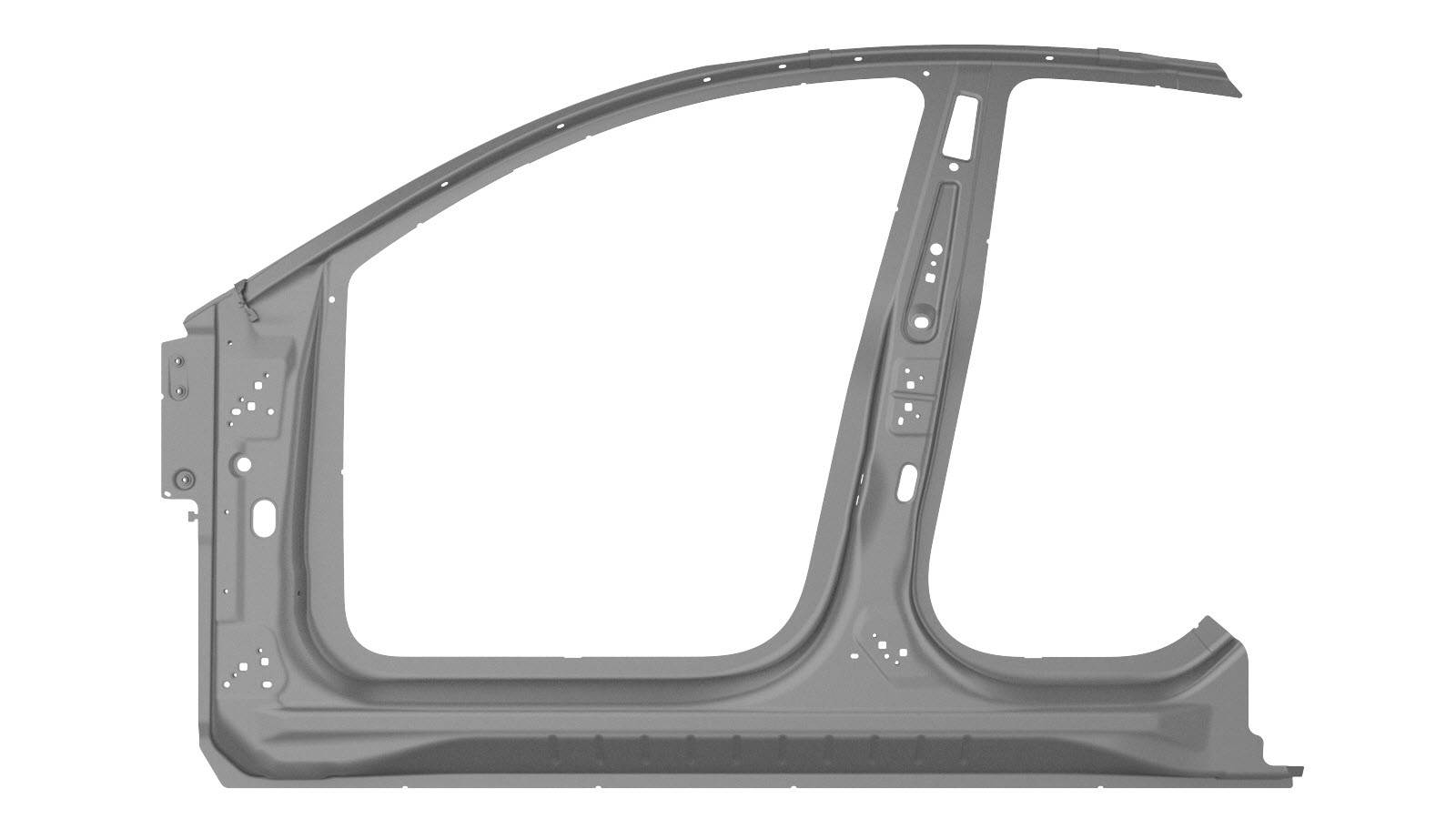

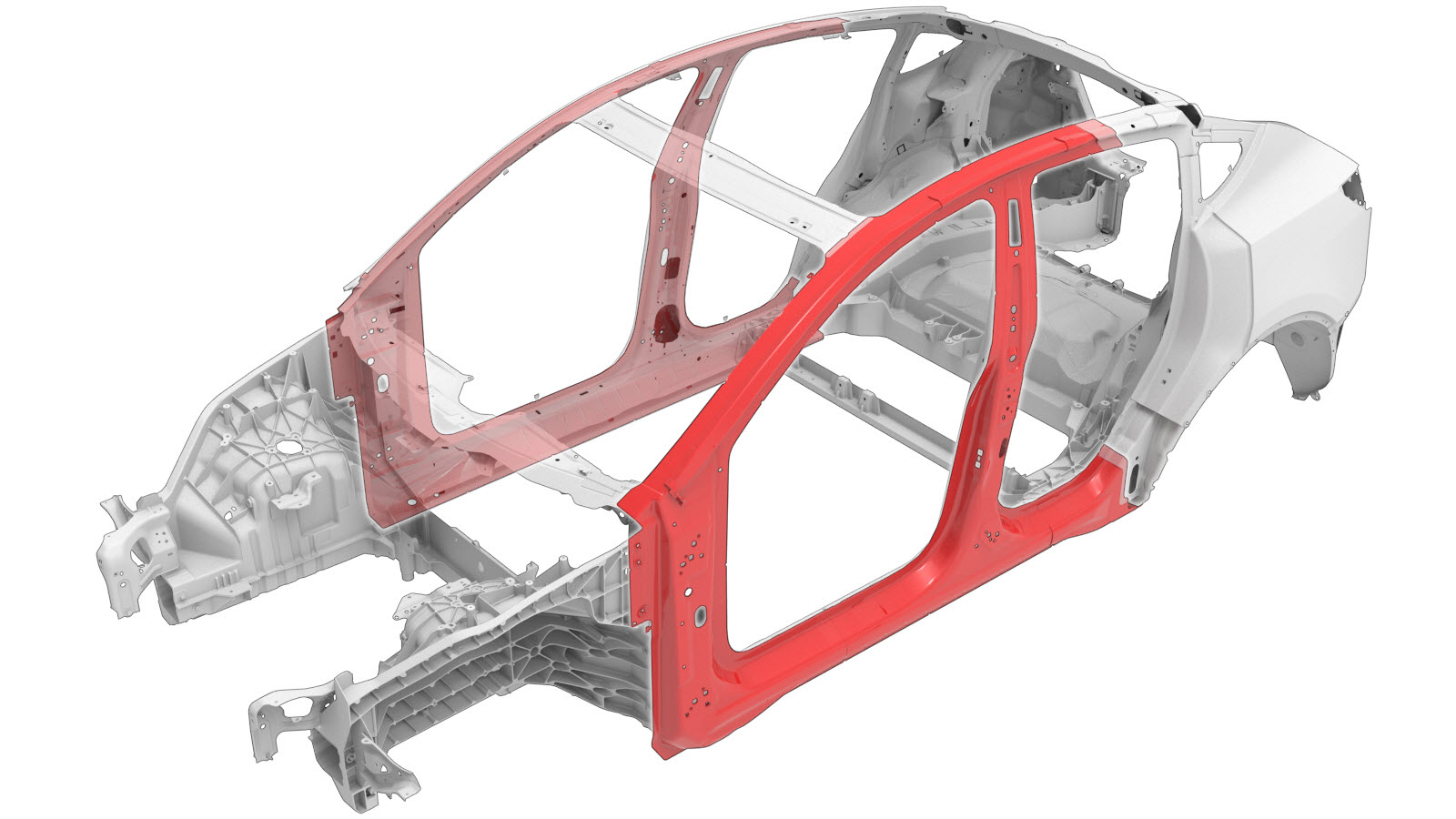

טבעת דלת חיצונית (מוצג להלן) הוא רכיב יחיד, וניתן להחליפו בתיקון יחיד:

לחלופין, במקום להחליף את טבעת דלת חיצונית, האזורים של טבעת דלת חיצונית ניתנים להחלפה באמצעות מקטעים של טבעת דלת חיצונית תוך שימוש בקווי החיתוך המתוארים במסמך זה.

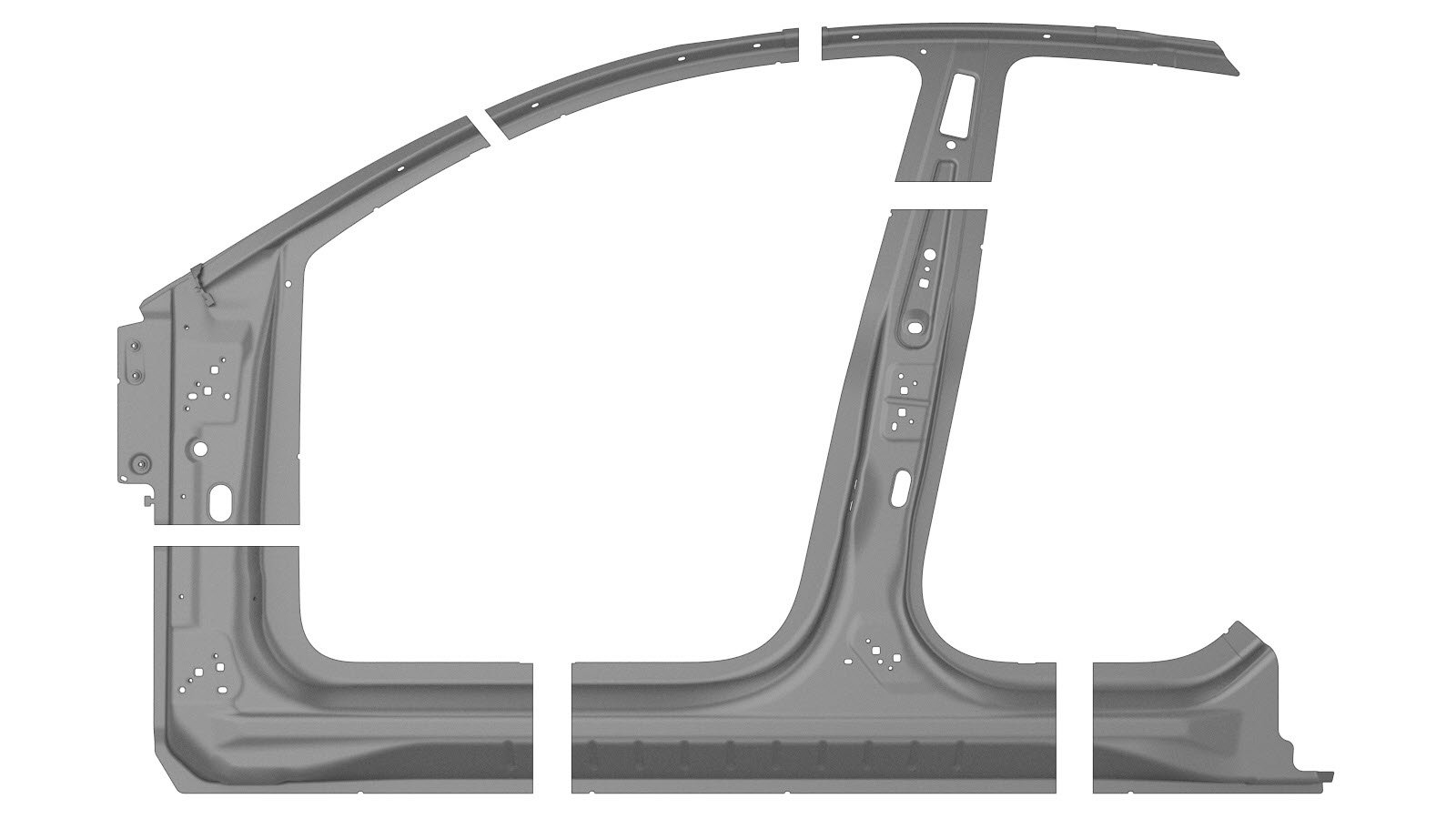

מקטעי טבעת דלת חיצונית


תיאורי חיתוך טבעת דלת חיצונית

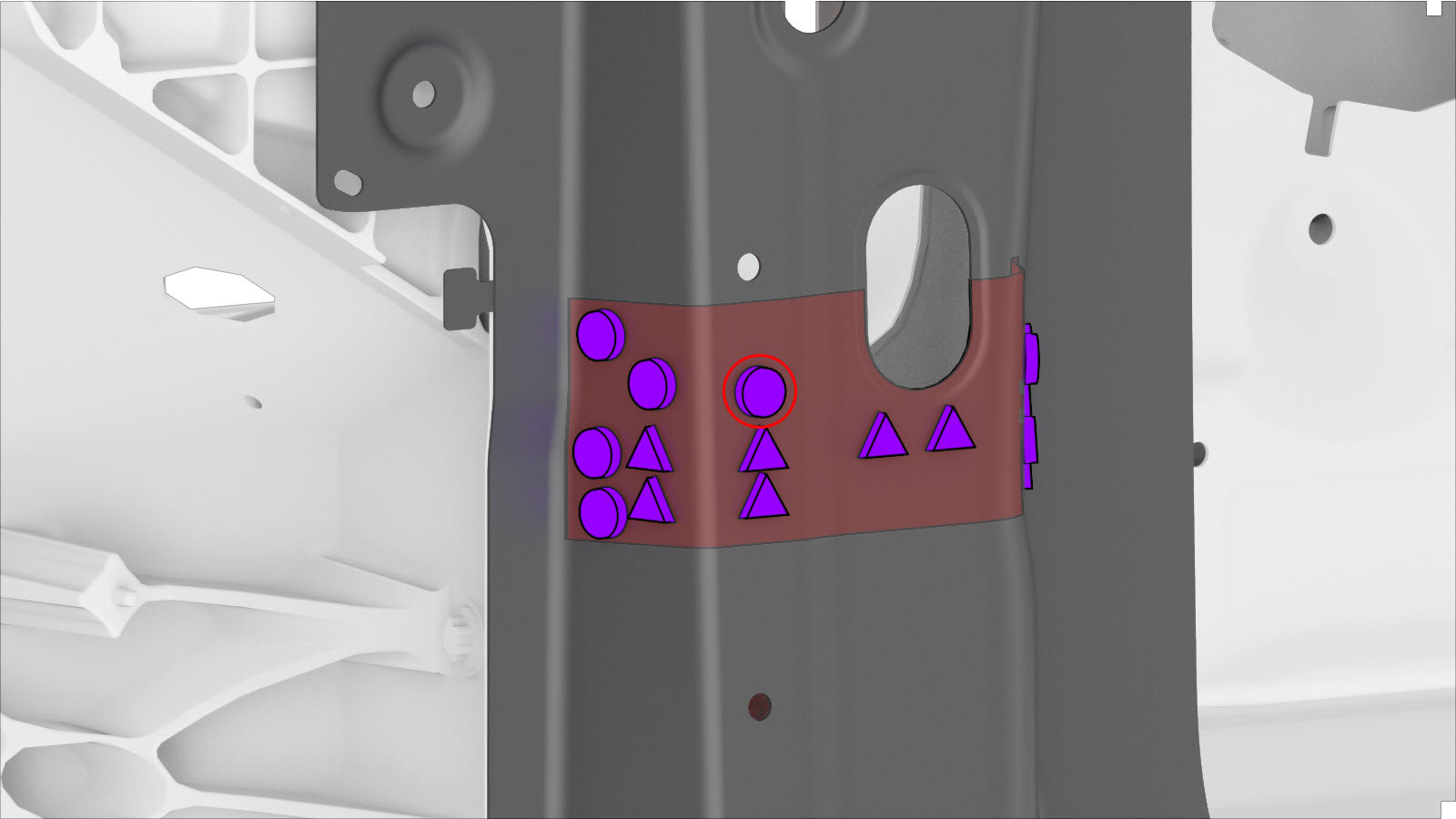

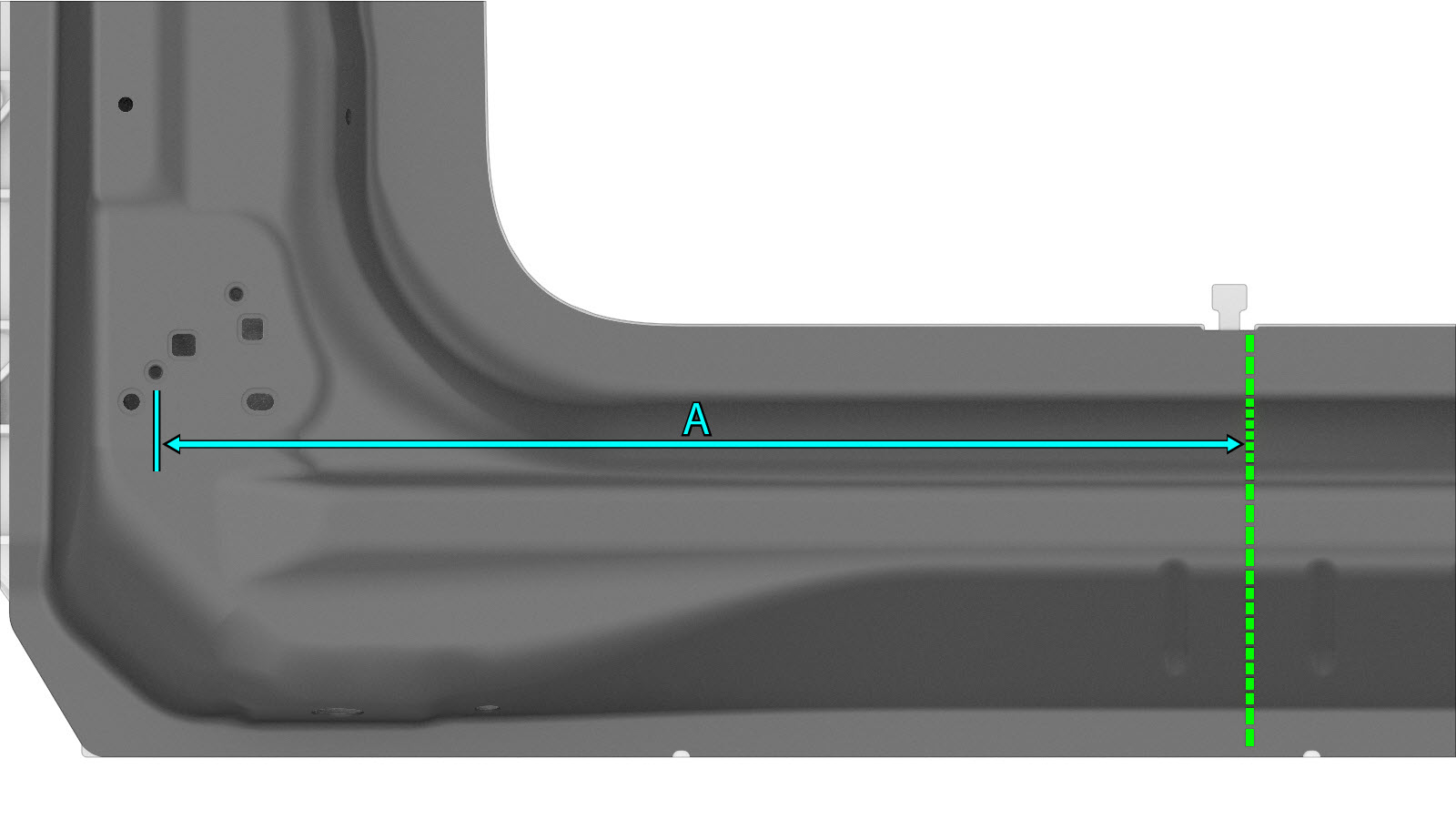

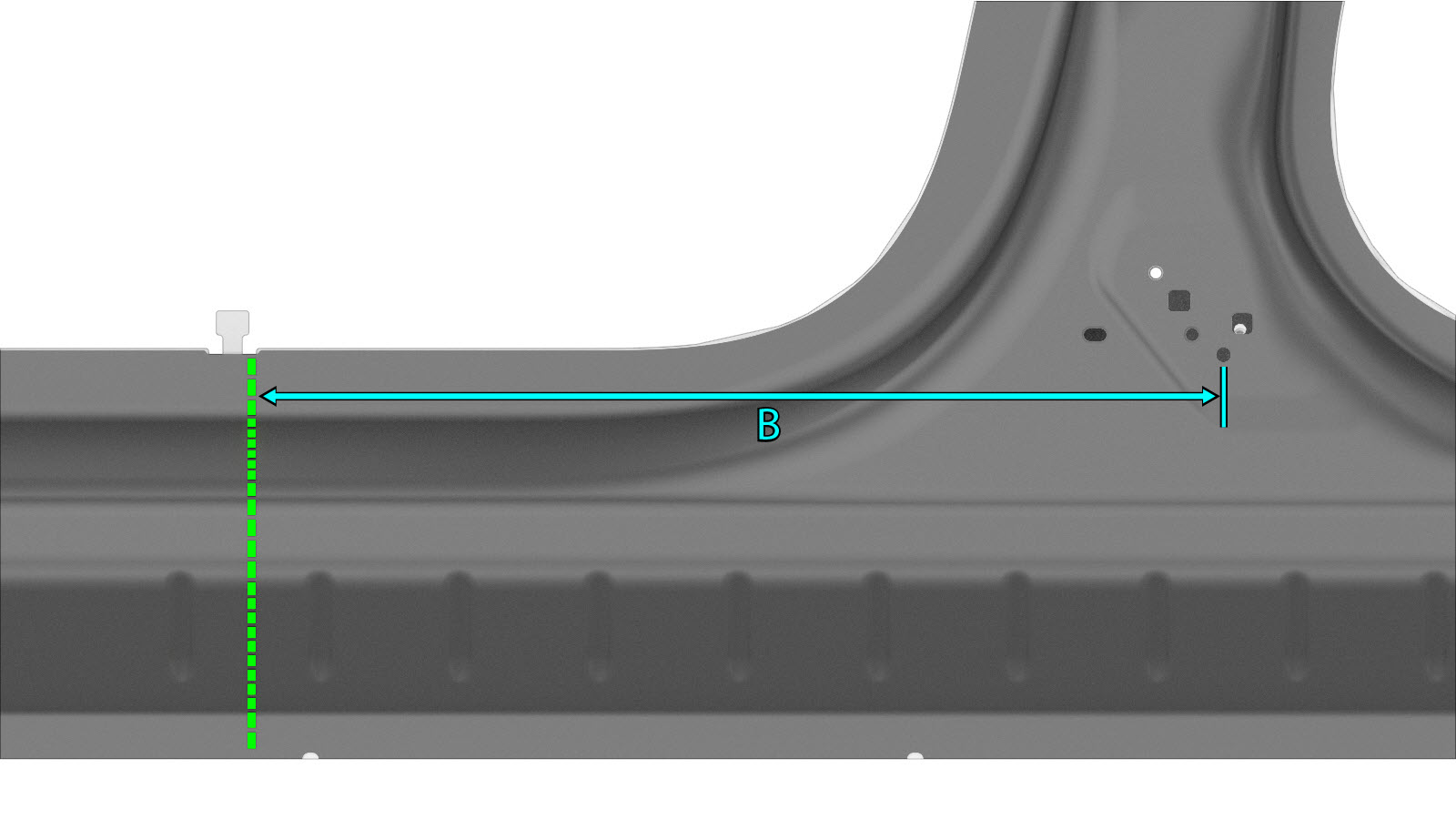

חלק תחתון של Hinge Pillar קו חיתוך קו/נקודת מראה מקום A = 620 mm B = 585 mm C = 200 mm D = 300 mm הערה הזמינו טבעת דלת חיצונית בעת ביצוע תיקון מקטע זה. הערה עבור מחבר קורת Hinge Pillar תחתונה אל קורת B–Pillar, צרו והתקינו לוחית חיזוק ברוחב 80 מ"מ. הניחו מסמרות נורה מבניות בצורה שווה, ואפשרו מרווח תחתי מתאים עבור מסמרות הקרובות לצד הסף הפנימי. הערה עבור מחבר קורת Hinge Pillar תחתון לקורת Hinge Pillar עליון, צרו והתקינו לוחית גיבוי ברוחב 80 מ"מ, והתקינו אותה כפי שמצוין. או מסמרות נורה מבניות, 6.5 מ"מ – עד 20.	קו חיתוך קורת Hinge Pillar נמוכה לקורת B–Pillar נמוכה קו חיתוך קורת Hinge Pillar עליונה לקורת Hinge Pillar תחתונה לוחית חיזוק קורת Hinge Pillar תחתונה לקורת B–Pillar תחתונה לוחית גיבוי קורת Hinge Pillar עליונה לקורת Hinge Pillar תחתונה

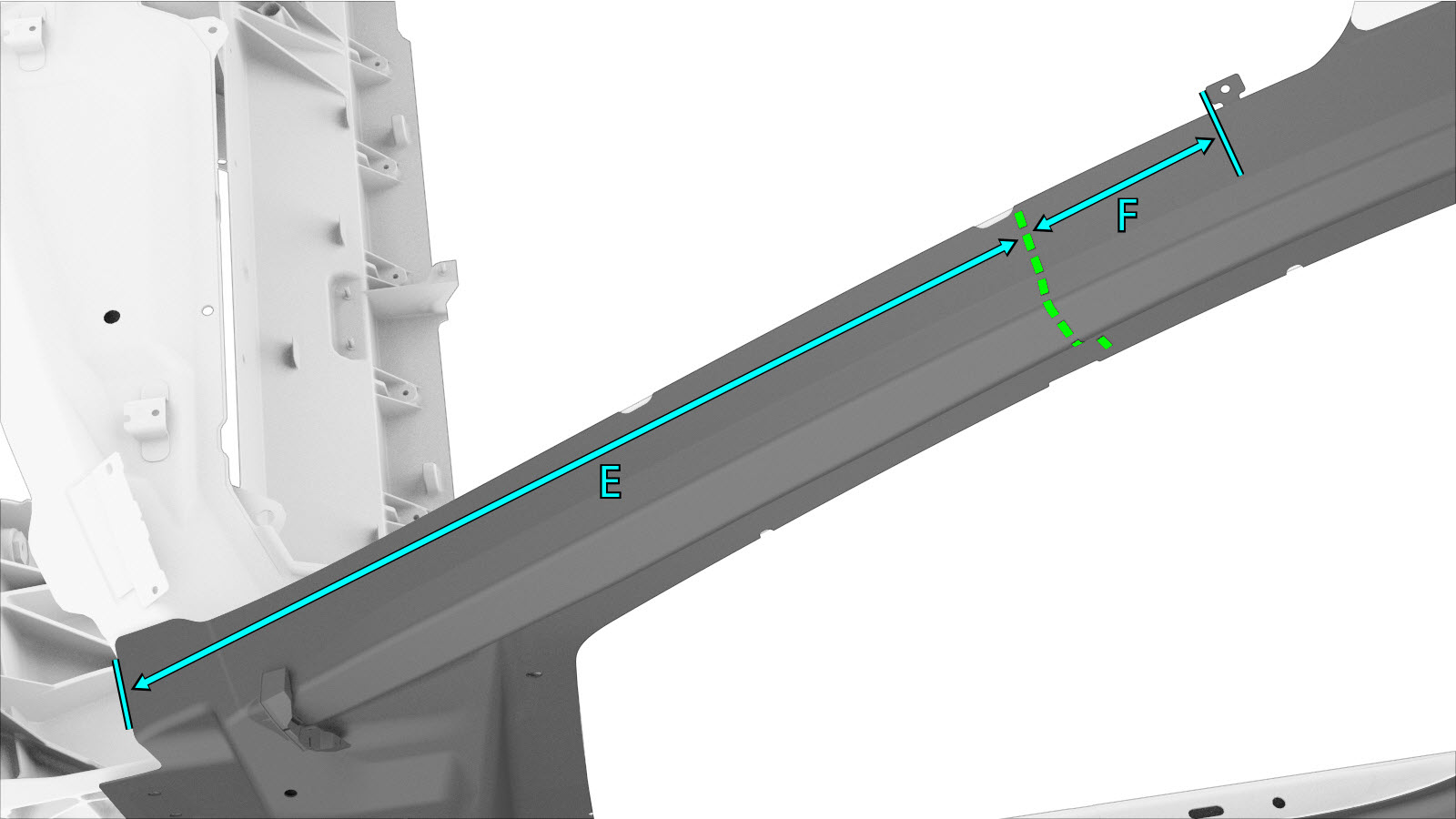

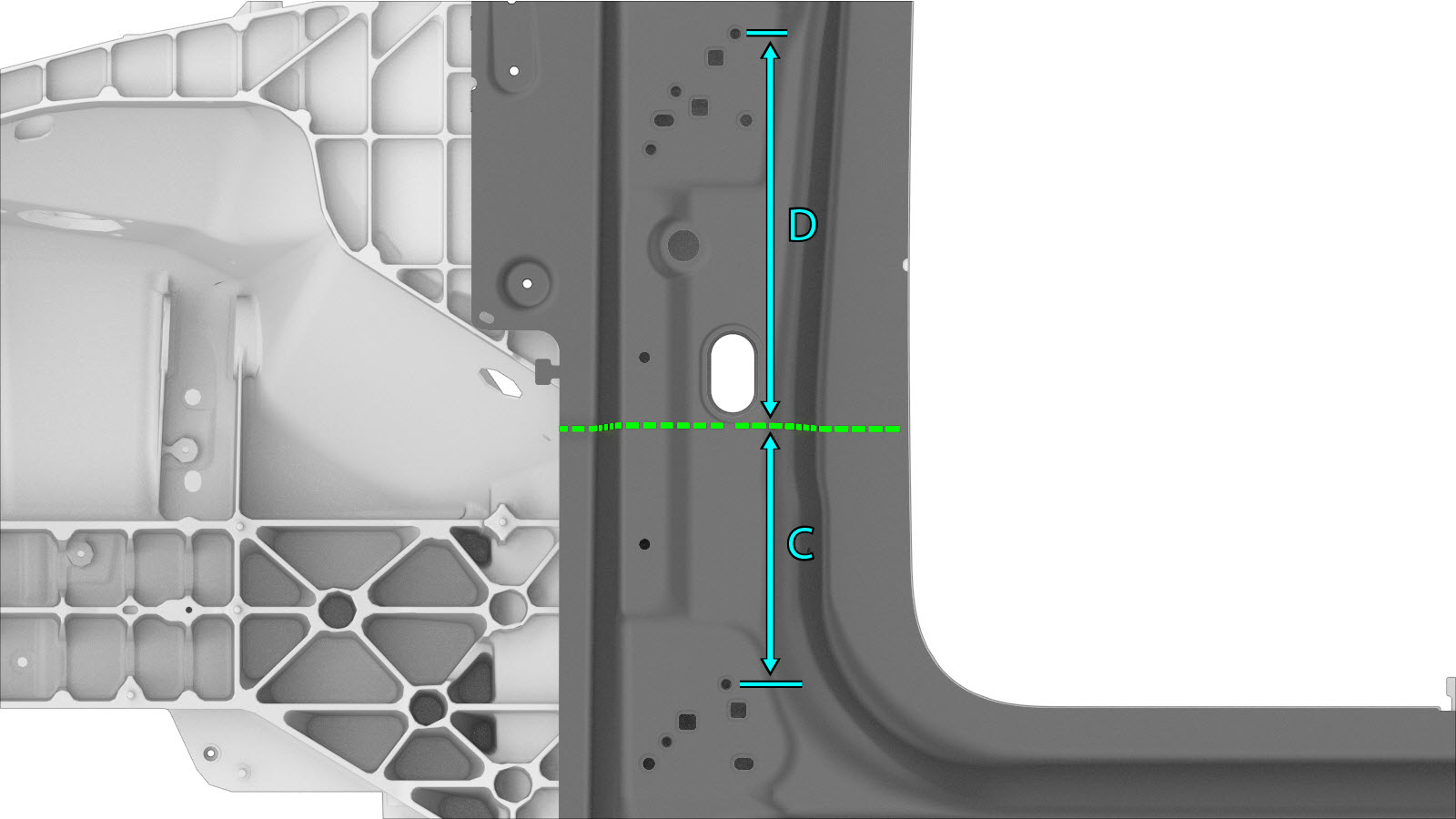

חלק עליון של Hinge Pillar קו חיתוך קו/נקודת מראה מקום C = 200 mm D = 300 mm E = 700 mm F = 122 mm הערה הזמינו טבעת דלת חיצונית בעת ביצוע תיקון מקטע זה. הערה למחבר קורת Hinge Pillar תחתונה לקורת Hinge Pillar עליונה ומחבר קורת Hinge Pillar עליונה לקורת A-Pillar עליונה, צרו והתקינו לוחית גיבוי ברוחב 80 מ"מ, והתקינו אותה כפי שמצוין. הערה המסמרת המוקפת באדום מותקנת לאחר שהרכיב חלק חיצוני של המרכב הותקן. או מסמרות נורה מבניות, 6.5 מ"מ – עד 15. או מסמרות, 4.8 מ"מ – עד 2.	קו חיתוך קורת Hinge Pillar עליונה לקורת Hinge Pillar תחתונה קו חיתוך קורת Hinge Pillar עליונה לקורת A-Pillar עליונה לוחית גיבוי קורת Hinge Pillar עליונה לקורת Hinge Pillar תחתונה לוחית גיבוי קורת Hinge Pillar עליונה לקורת A-Pillar עליונה

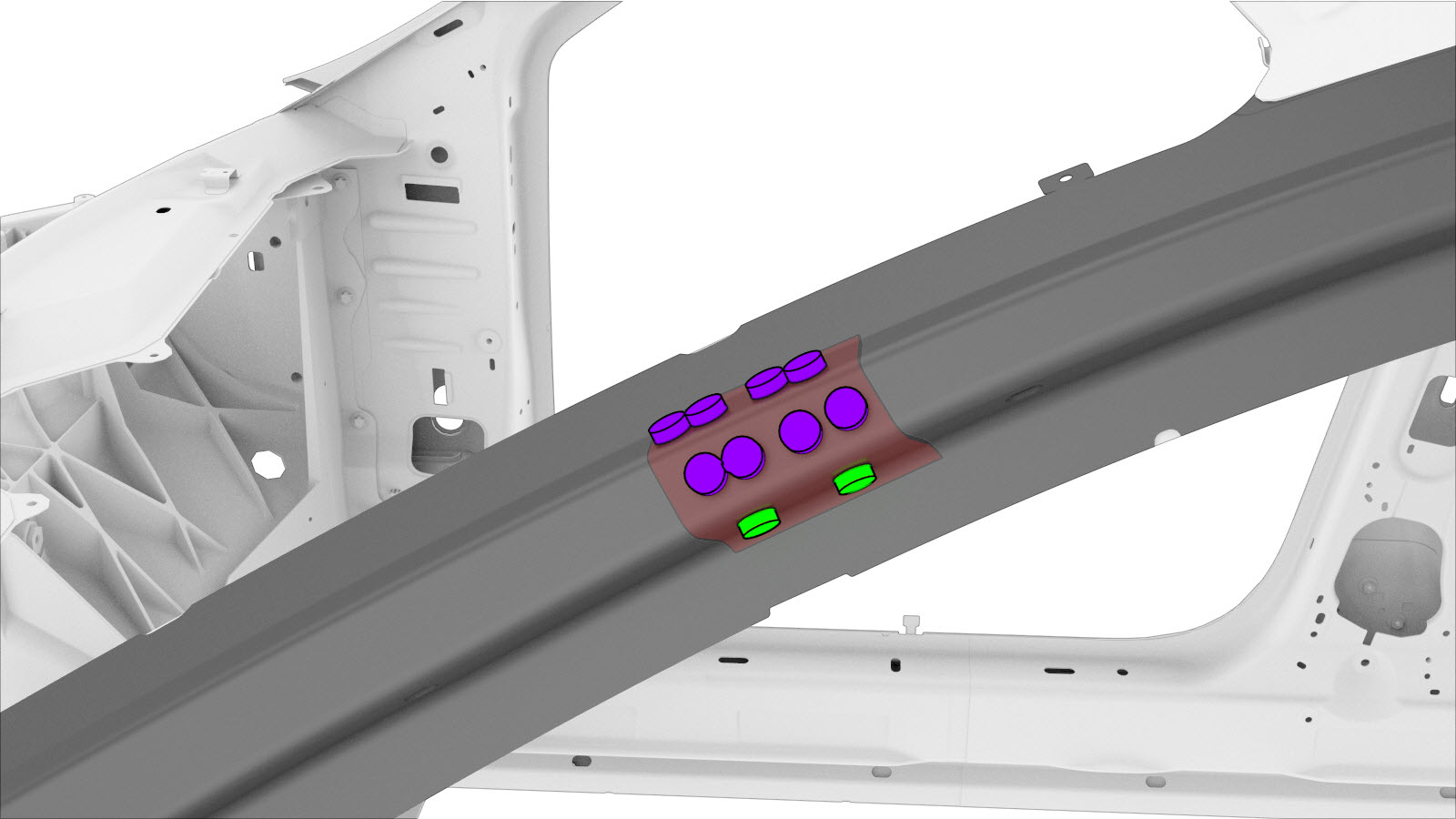

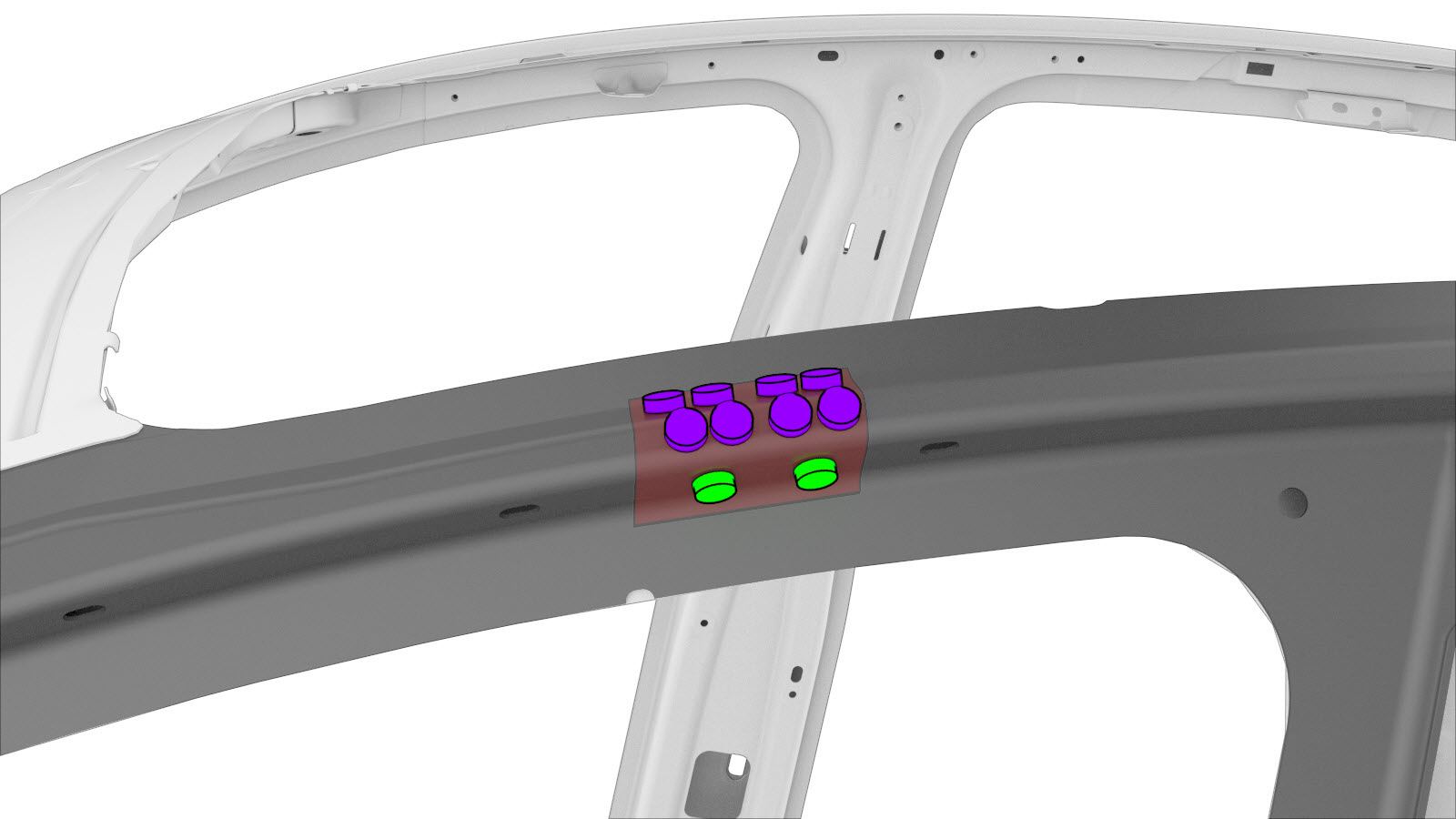

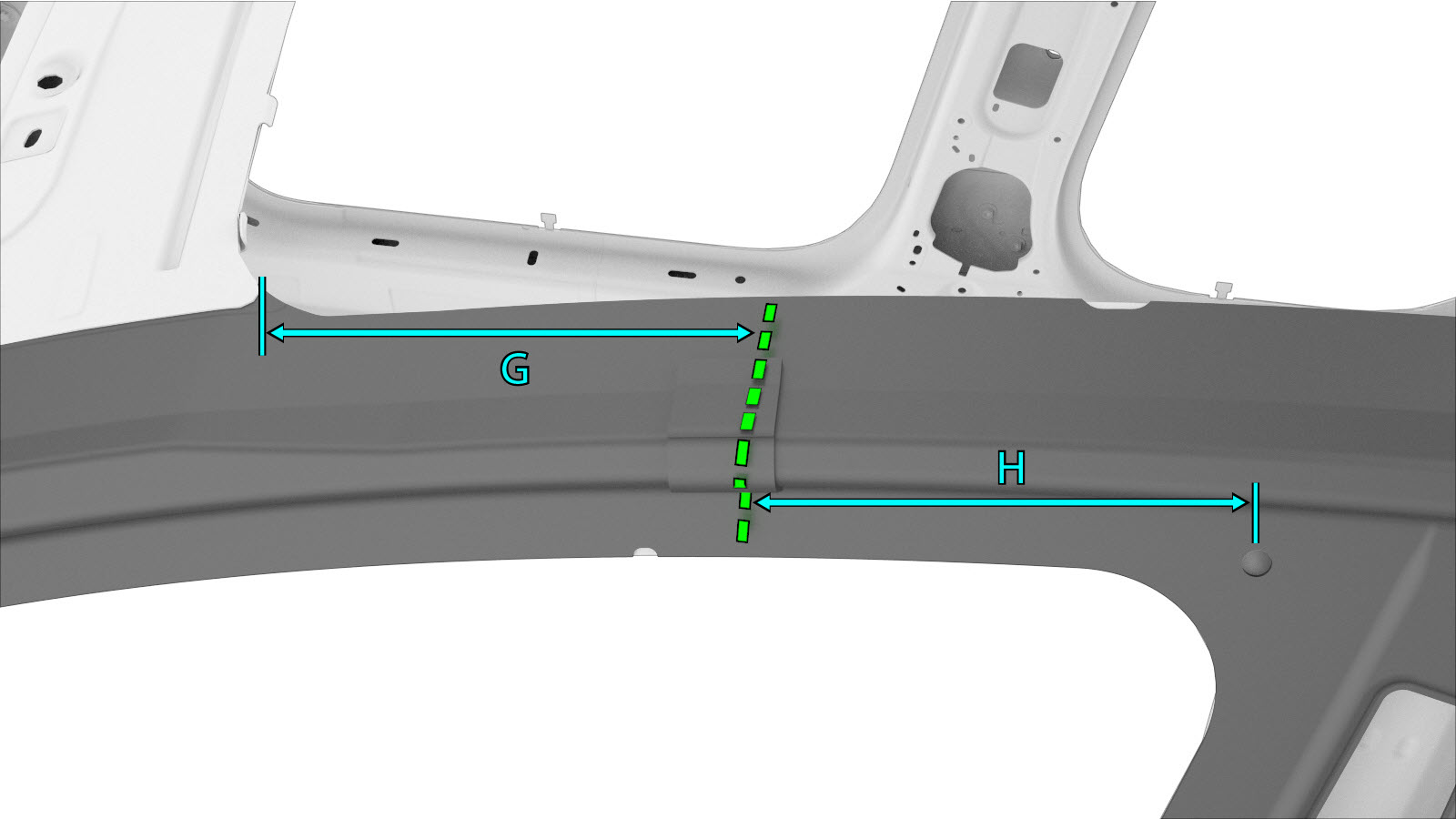

חיתוך קורת A-Pillar עליונה קו חיתוך קו/נקודת מראה מקום E = 700 mm F = 122 mm G = 217 mm H = 195 mm הערה למחבר קורת Hinge Pillar עליונה לקורת A-Pillar עליונה ומחבר קורת A-Pillar עליונה לקורת B–Pillar עליונה, צרו והתקינו לוחית גיבוי ברוחב 80 מ"מ, והתקינו כפי שמצוין. או מסמרות נורה מבניות, 6.5 מ"מ – עד 16. או מסמרות, 4.8 מ"מ – עד 4.	קו חיתוך קורת Hinge Pillar עליונה לקורת A-Pillar עליונה לקו חיתוך קורת A-Pillar עליונה לקורת B–Pillar עליונה לוחית גיבוי קורת Hinge Pillar עליונה לקורת A-Pillar עליונה לוחית גיבוי קורת A-Pillar עליונה לקורת B-Pillar עליונה

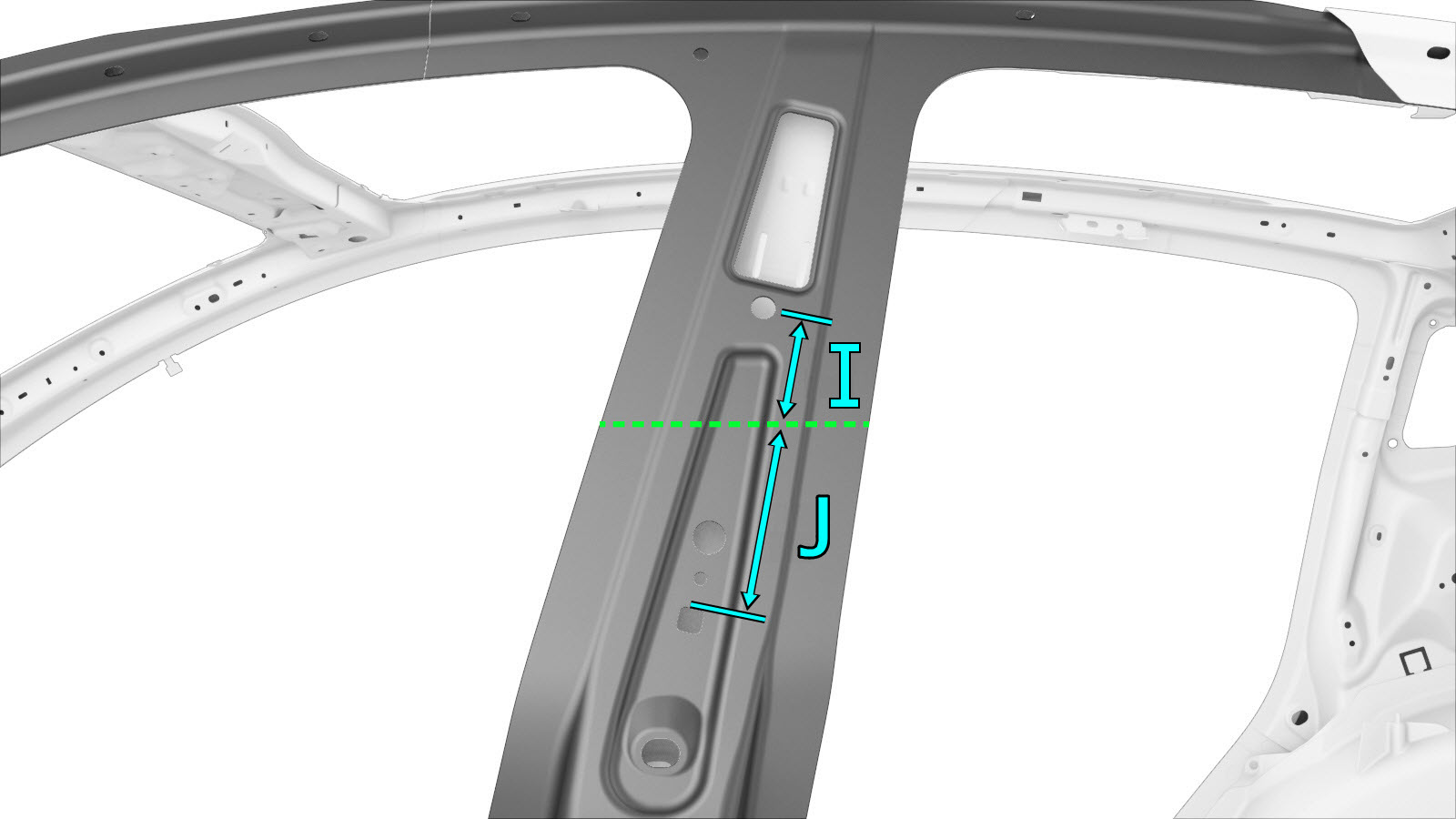

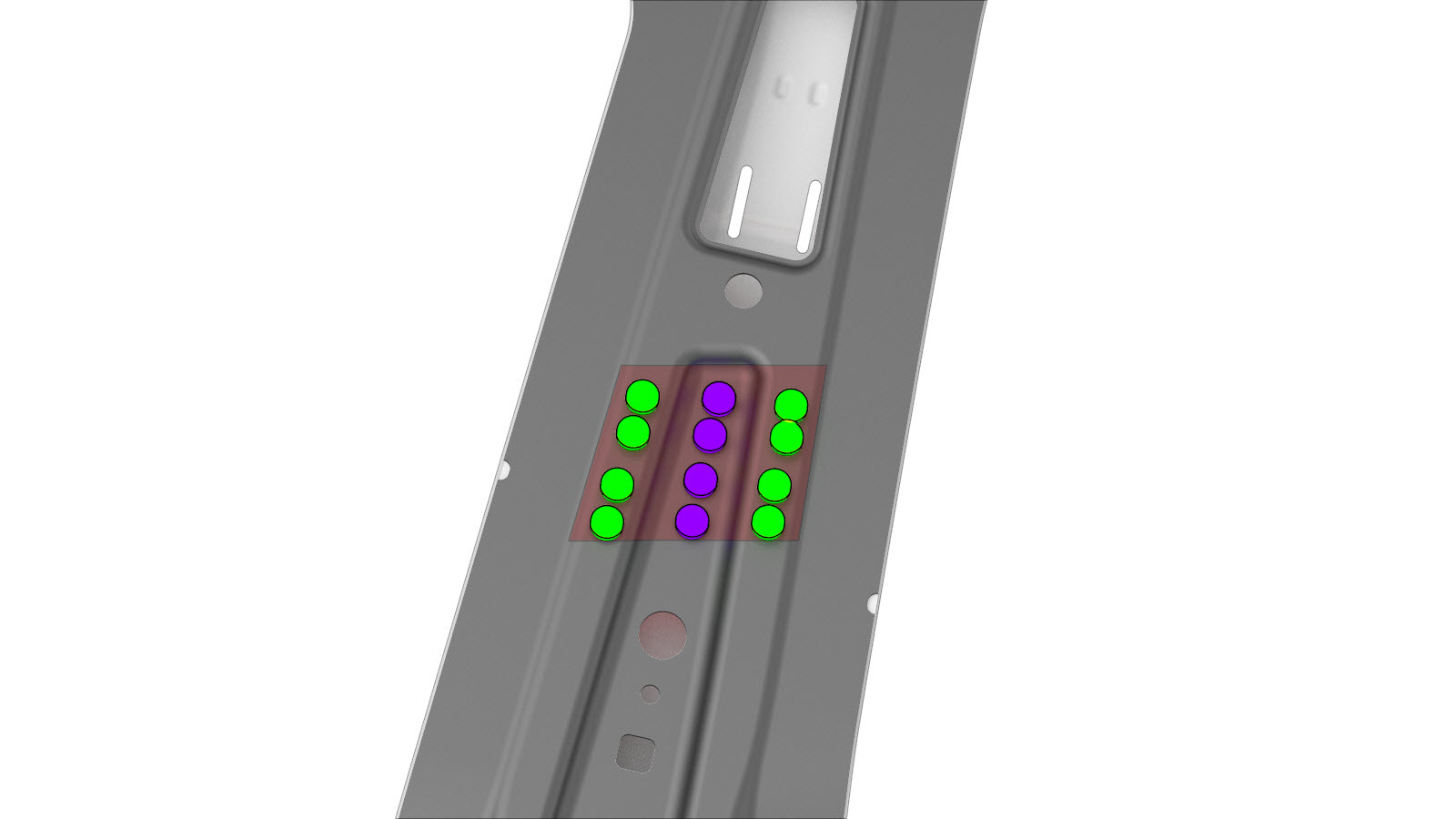

מקטע קורת B–Pillar עליונה קו חיתוך קו/נקודת מראה מקום G = 217 mm H = 195 mm I = 84 mm J = 130 mm הערה הזמינו טבעת דלת חיצונית בעת ביצוע תיקון מקטע זה. הערה למחבר קורת A-Pillar עליונה לקורת B–Pillar עליונה ומחבר קורת B–Pillar עליונה לקורת B–Pillar תחתונה, צרו והתקינו לוחית גיבוי ברוחב 80 מ"מ, והתקינו כפי שמצוין. או מסמרות נורה מבניות, 6.5 מ"מ – 4. או מסמרות, 4.8 מ"מ – עד 8.	לקו חיתוך קורת A-Pillar עליונה לקורת B–Pillar עליונה קו חיתוך קורת B–Pillar עליונה לקורת B–Pillar תחתונה לוחית גיבוי קורת A-Pillar עליונה לקורת B-Pillar עליונה לוחית גיבוי קורת B–Pillar עליונה לקורת B–Pillar תחתונה

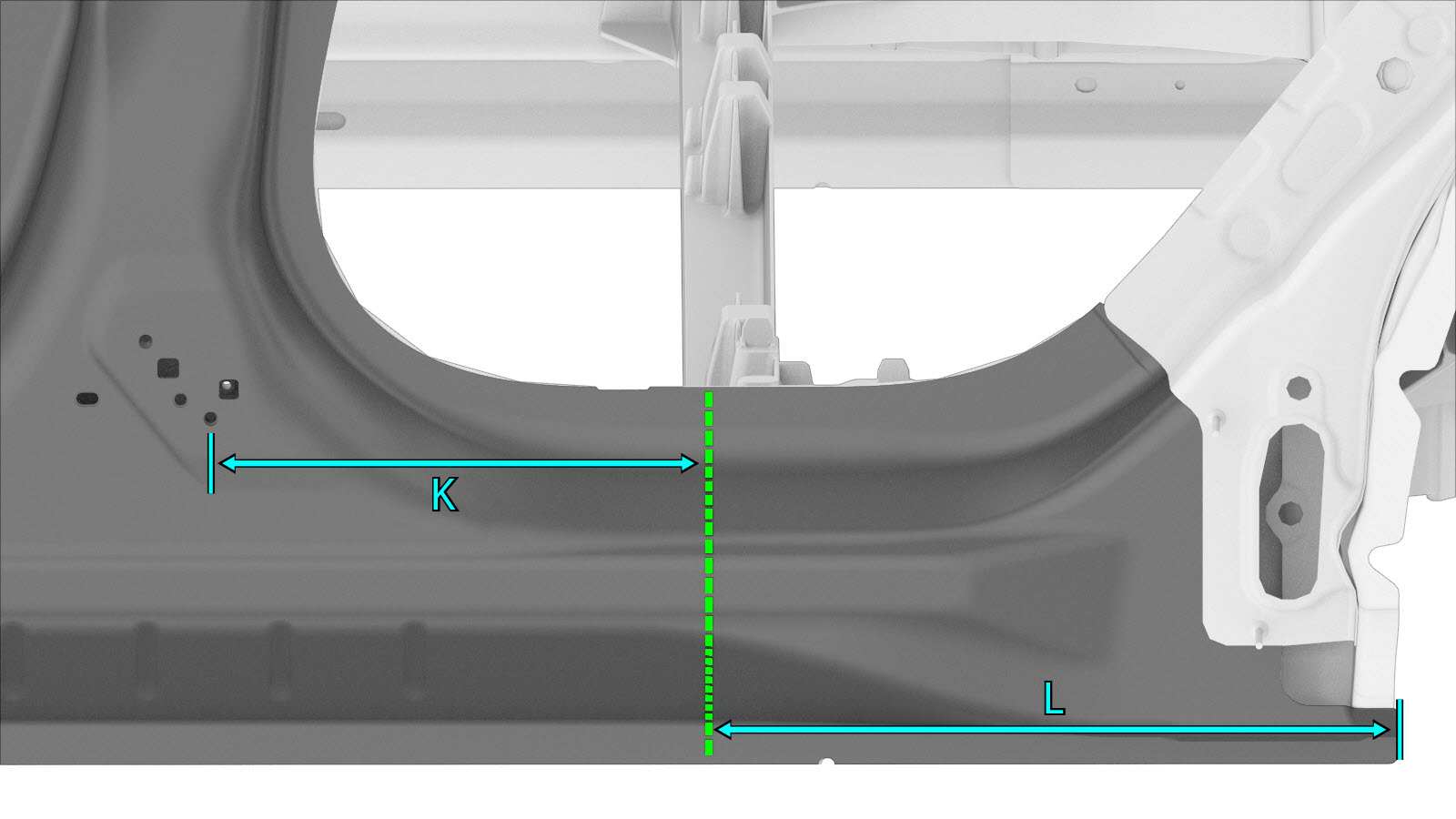

מקטע קורת B–Pillar תחתונה קו חיתוך קו/נקודת מראה מקום I = 84 mm J = 130 mm K = 310 mm L = 429 mm הערה הזמינו טבעת דלת חיצונית בעת ביצוע תיקון מקטע זה. הערה עבור מחבר קורת B–Pillar עליונה לקורת B–Pillar תחתונה, צרו והתקינו לוחית גיבוי ברוחב 80 מ"מ, והתקינו כפי שמצוין. הערה למחבר קורת B–Pillar תחתונה לסף אחורי, צרו והתקינו לוחית חיזוק ברוחב 80 מ"מ, והתקינו כפי שמצוין. או מסמרות נורה מבניות, 6.5 מ"מ – עד 14. או מסמרות, 4.8 מ"מ – עד 8.	קו חיתוך קורת B–Pillar עליונה לקורת B–Pillar תחתונה קו חיתוך קורת B–Pillar תחתונה לסף אחורי לוחית גיבוי קורת B–Pillar עליונה לקורת B–Pillar תחתונה לוחית חיזוק קורת B–Pillar תחתונה לסף אחורי

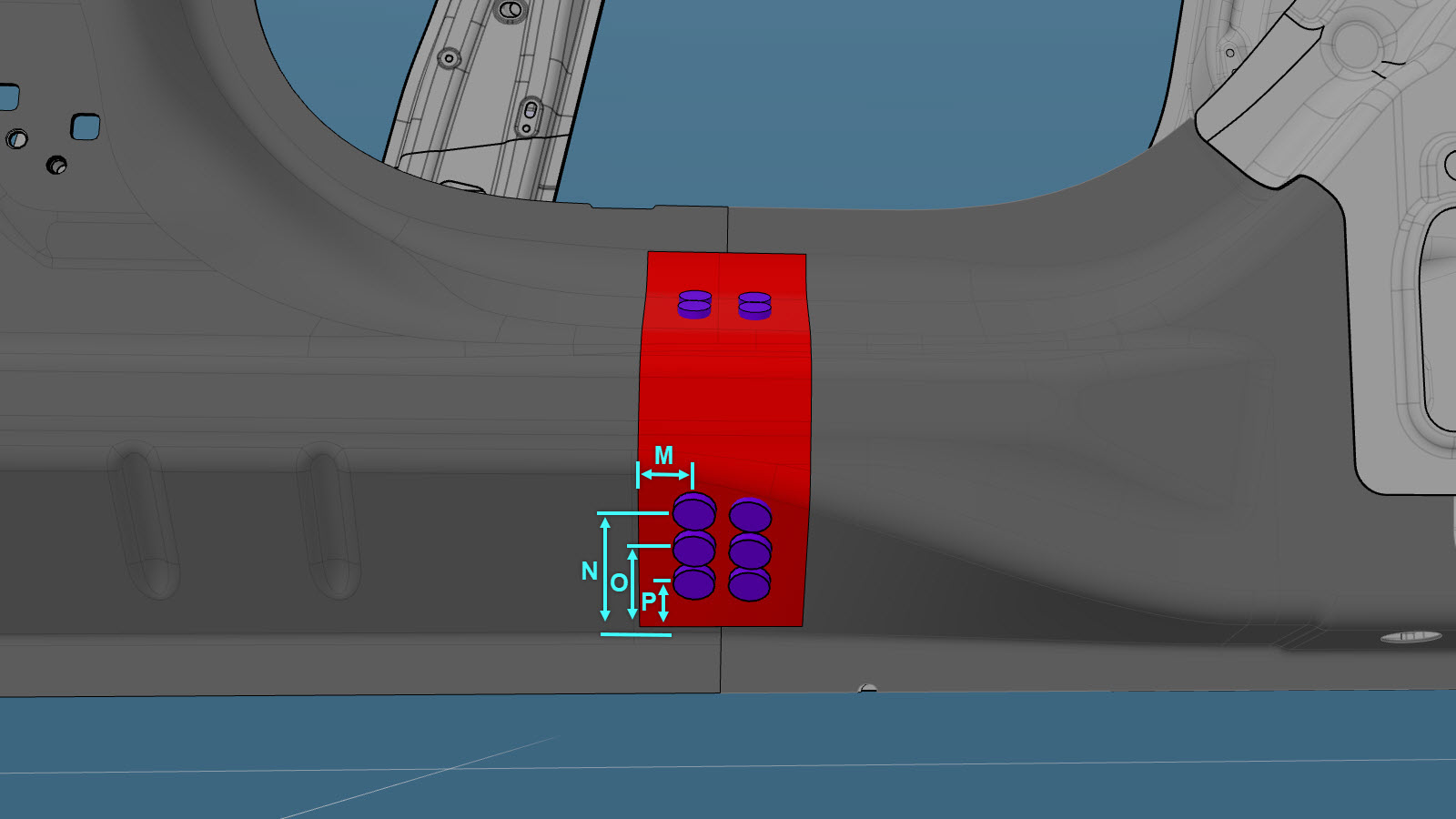

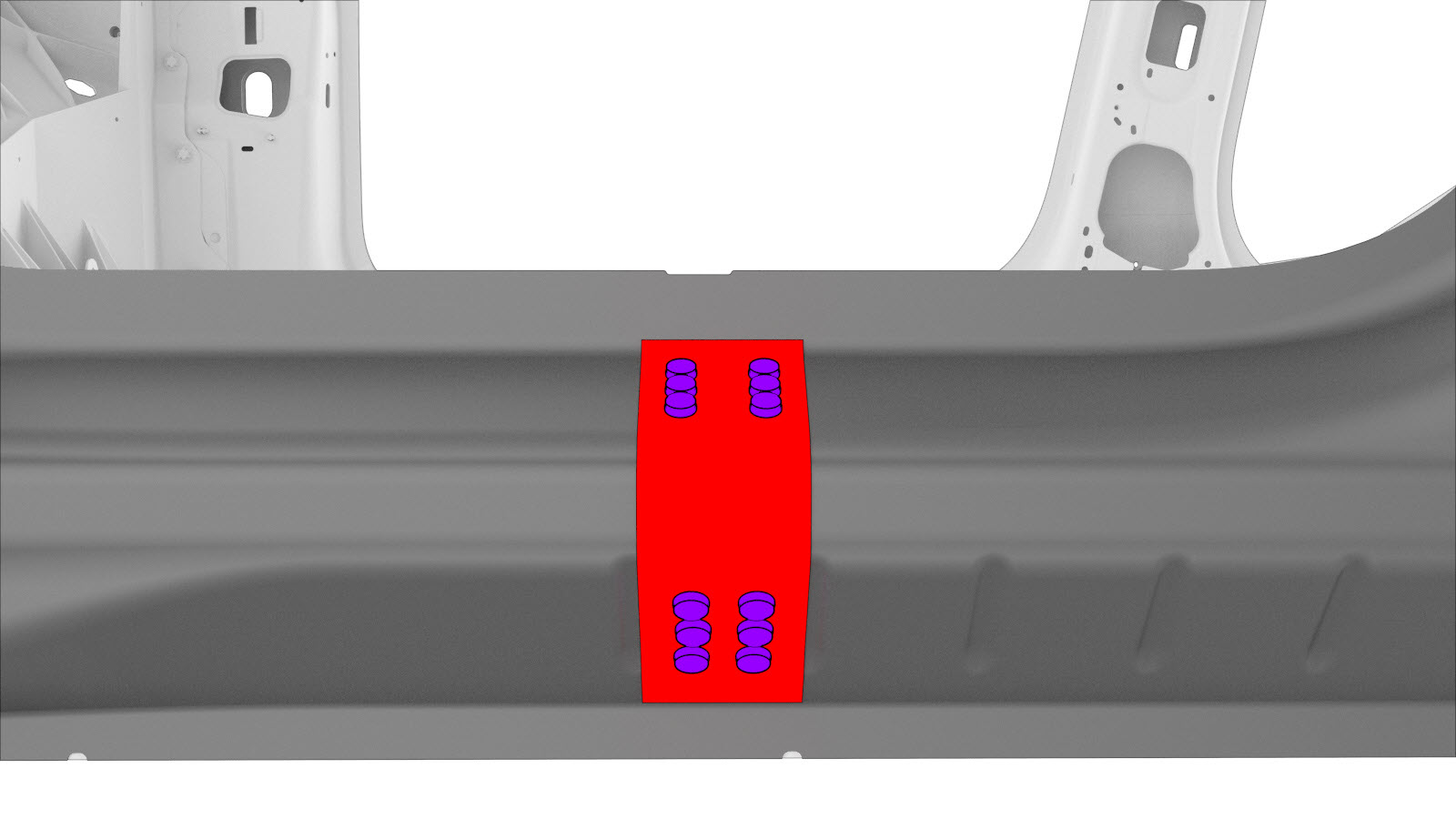

מקטע סף אחורי קו חיתוך קו/נקודת מראה מקום K = 310 mm L = 429 mm הערה הזמינו טבעת דלת חיצונית בעת ביצוע תיקון מקטע זה. הערה למחבר קורת B–Pillar תחתונה לסף אחורי, צרו והתקינו לוחית חיזוק ברוחב 80 מ"מ, והתקינו כפי שמצוין. או מסמרות נורה מבניות, 6.5 מ"מ – 10. M = 26 mm N = 85 mm O = 64 mm P = 40 mm	קו חיתוך קורת B–Pillar תחתונה לסף אחורי לוחית חיזוק קורת B–Pillar תחתונה לסף אחורי

תהליך התיקון

הסירו את החלק הנדרש של חלק חיצוני של המרכב כדי לחשוף את הרכיב מתחת אשר מוחלף.
אם אתם מחליפים מקטע של טבעת דלת אחורית: סמנו את טבעת דלת חיצונית במיקומי קו חיתוך המקטע המתוארים ב- תיאורי חיתוך טבעת דלת חיצונית.

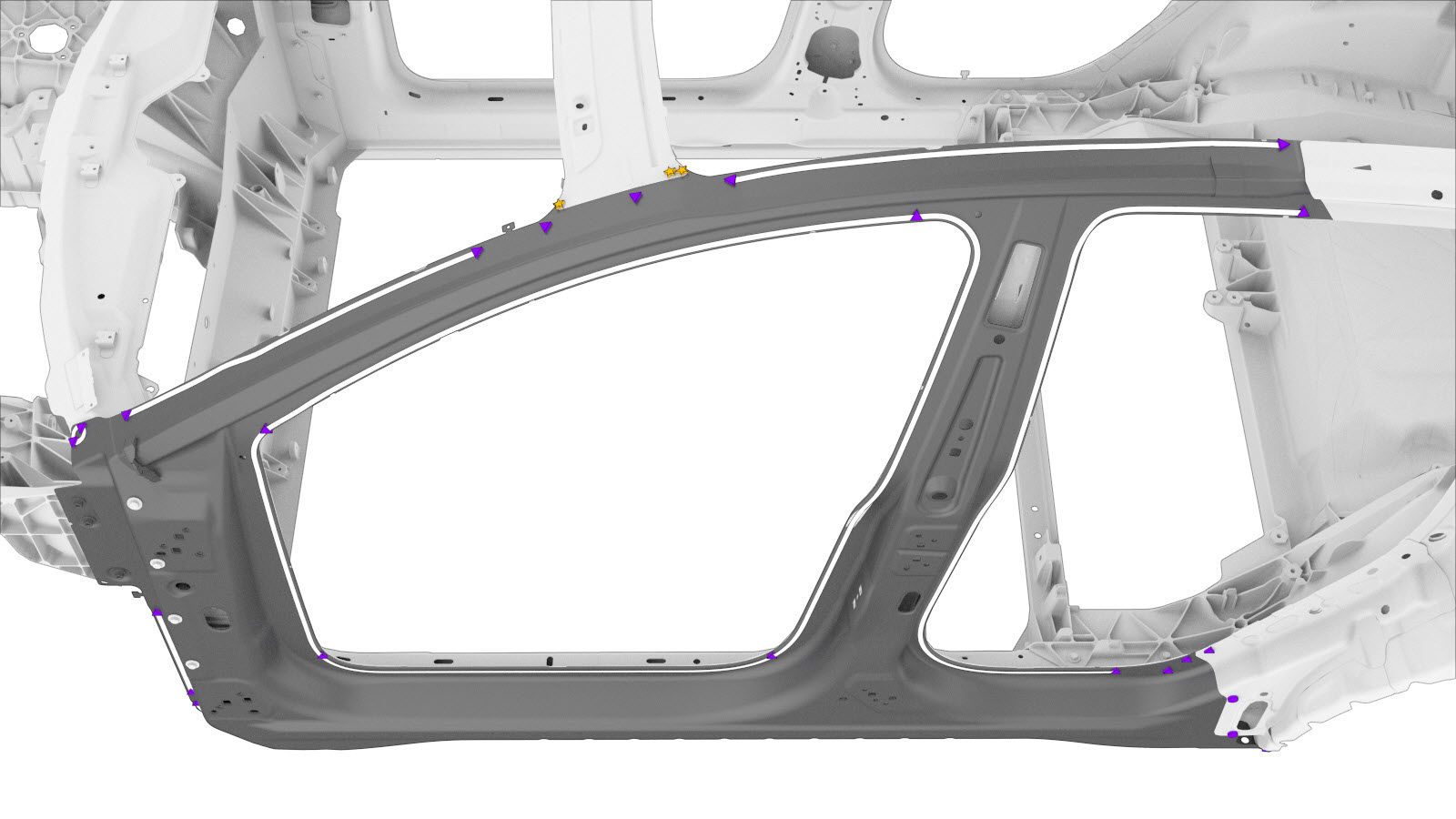

הסירו את הרכיב המקורי.

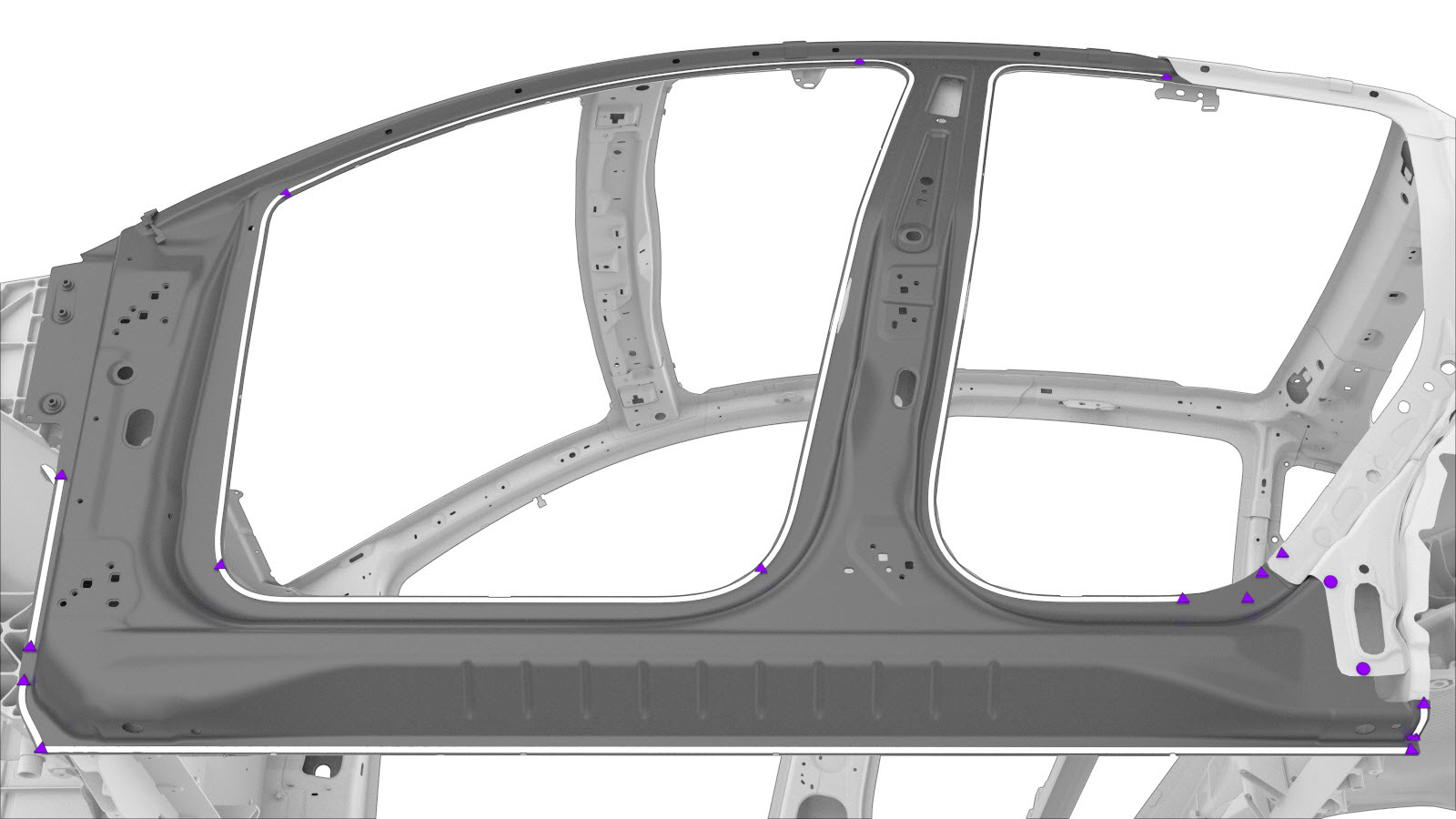

או ריתוכי נקודה של המפעל

או קדחו דרך נקודות הריתוך של המפעל
לתיקוני מקטע בלבד: צרו לוחיות גיבוי או לוחיות חיזוק כפי שמתואר ב- תיאורי חיתוך טבעת דלת חיצונית.
הכינו להתקנה.

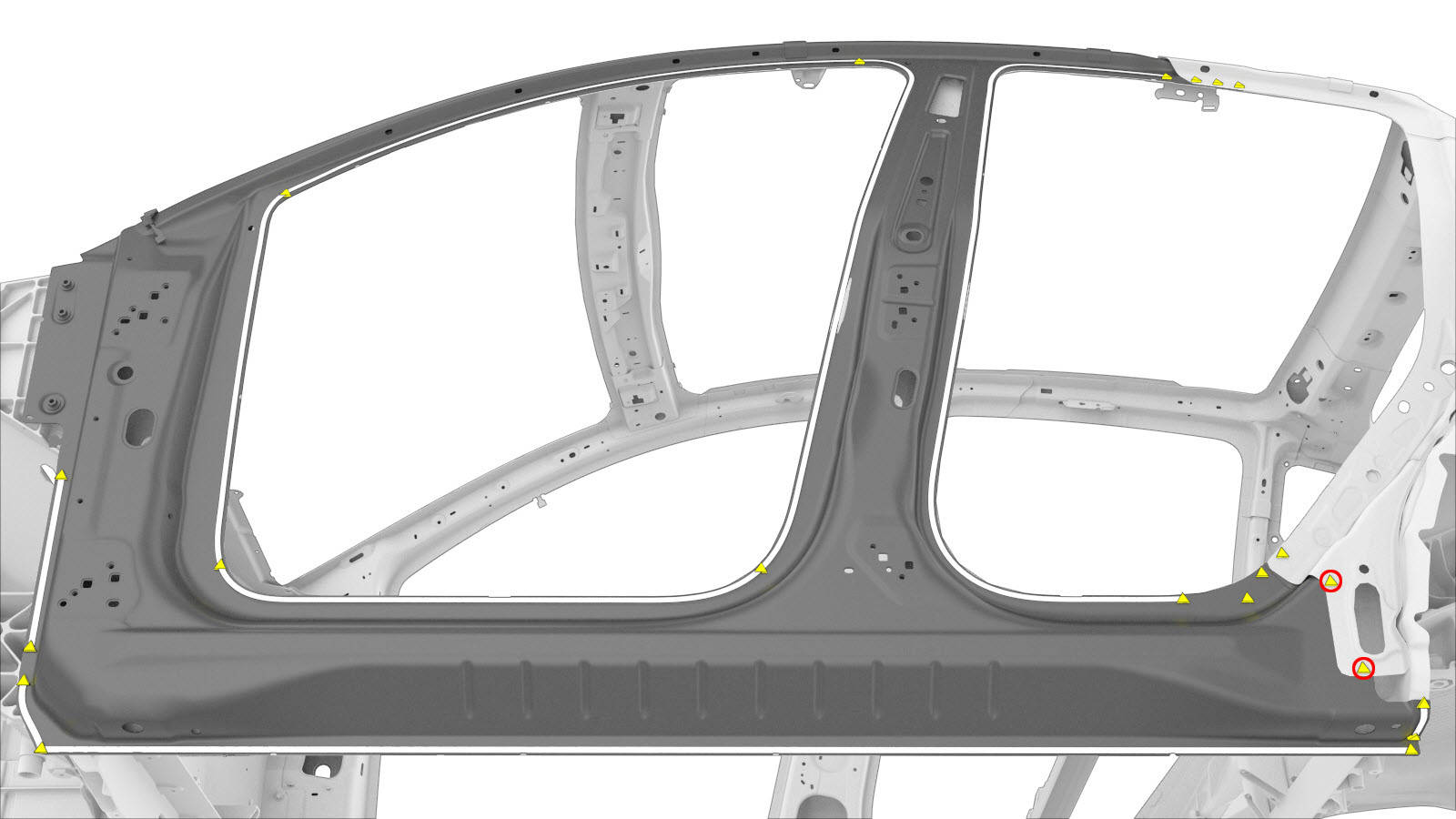

או התקנת נקודות ריתוך

או מסמרות נורה מבניות, 6.5 מ"מ

או מסמרות Flow Form, S28
יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
לתיקוני מקטע בלבד: התקינו לוחיות גיבוי או לוחיות חיזוק כפי שמתואר ב-תיאורי חיתוך טבעת דלת חיצונית.
התקינו את הרכיב או הרכיבים החדשים.

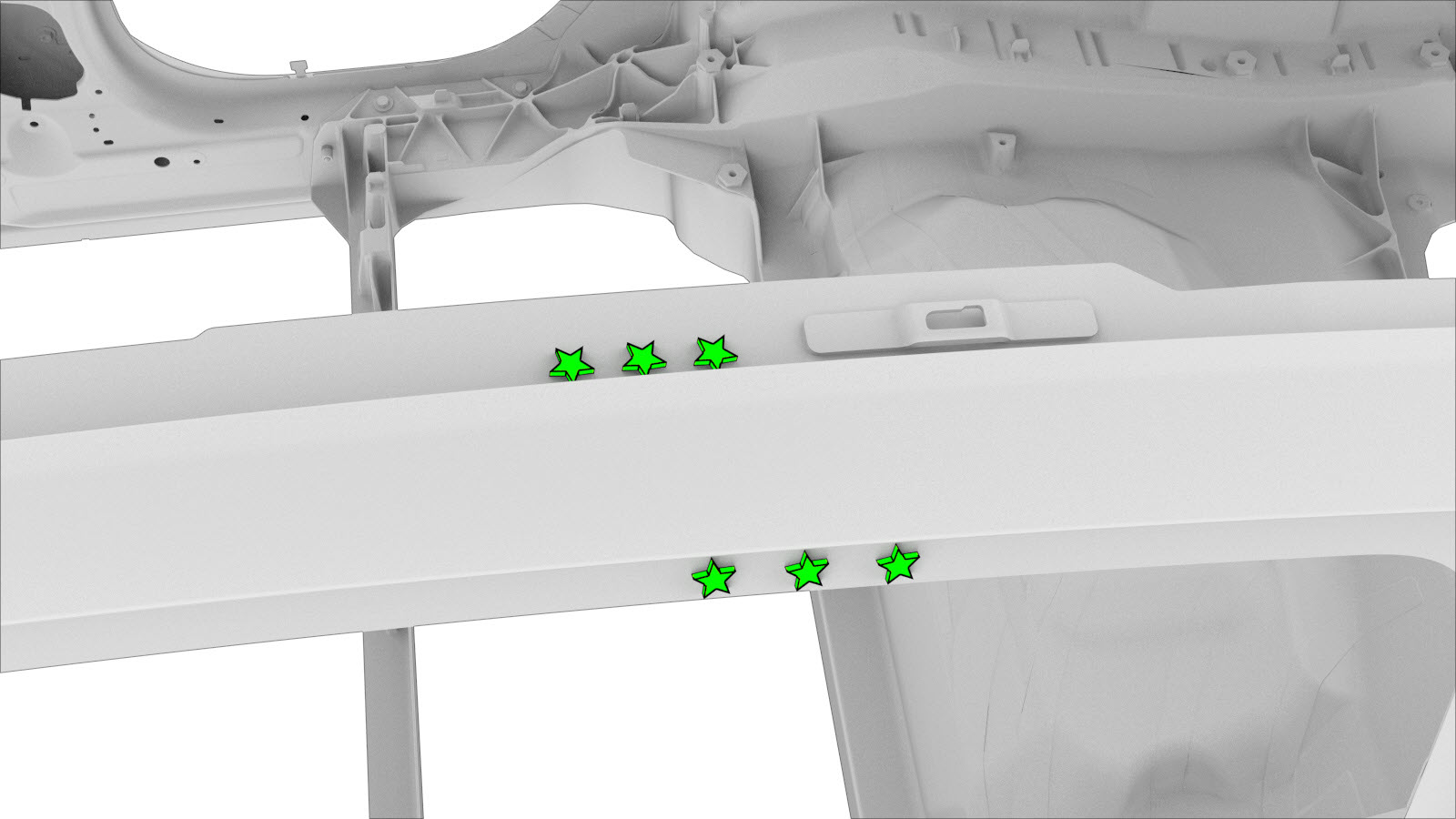

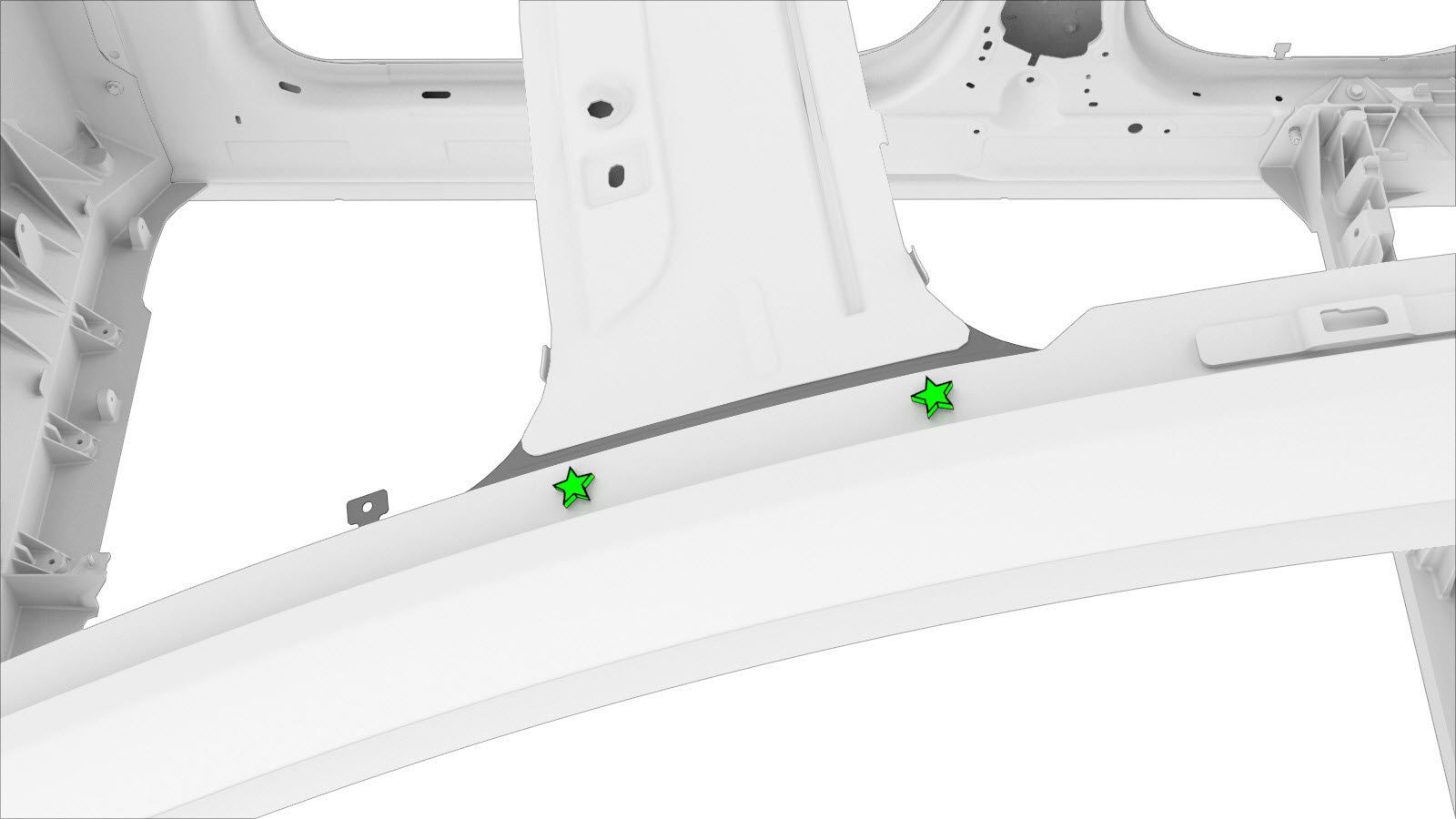

בצעו ריתוך נקודת התנגדות.
או התקנת נקודות ריתוך
אזהרה
אי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.

זהירות
אל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
התקינו את החלק של חלק חיצוני של המרכב אשר הוסר כדי לחשוף את הרכיב אשר מוחלף.

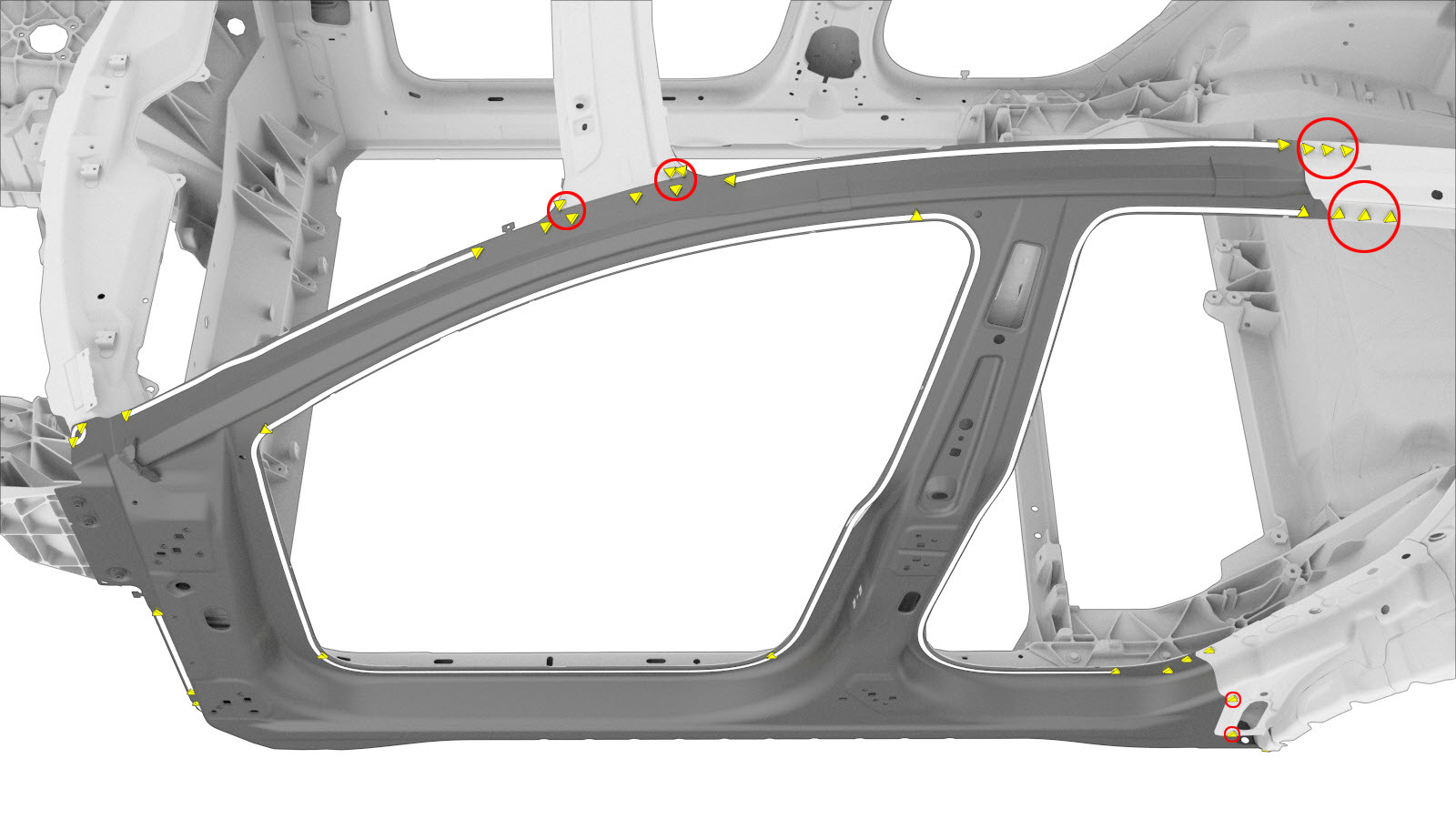

התקינו את המהדקים כפי שמצוין.
או מסמרות Flow Form, S38

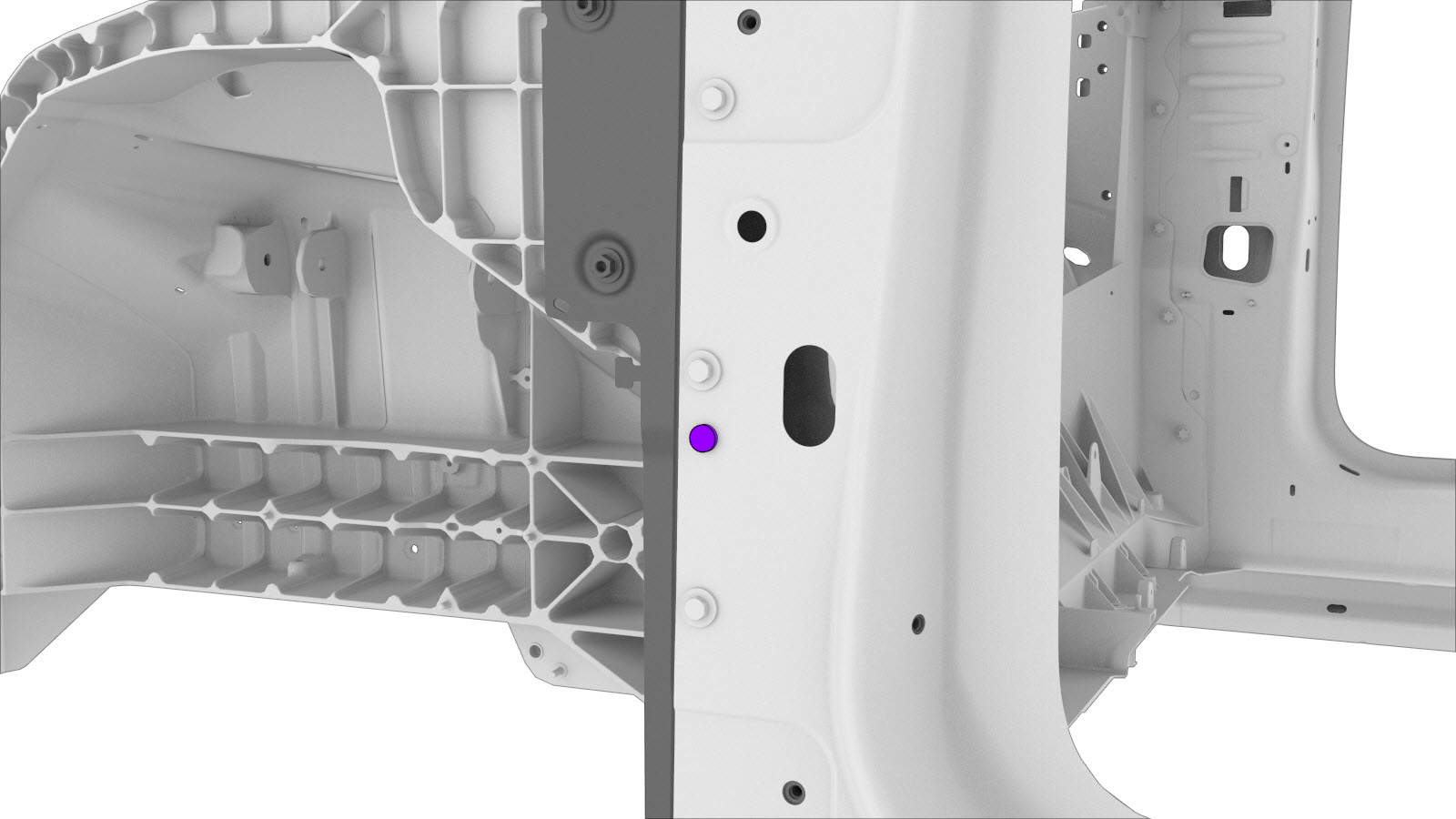

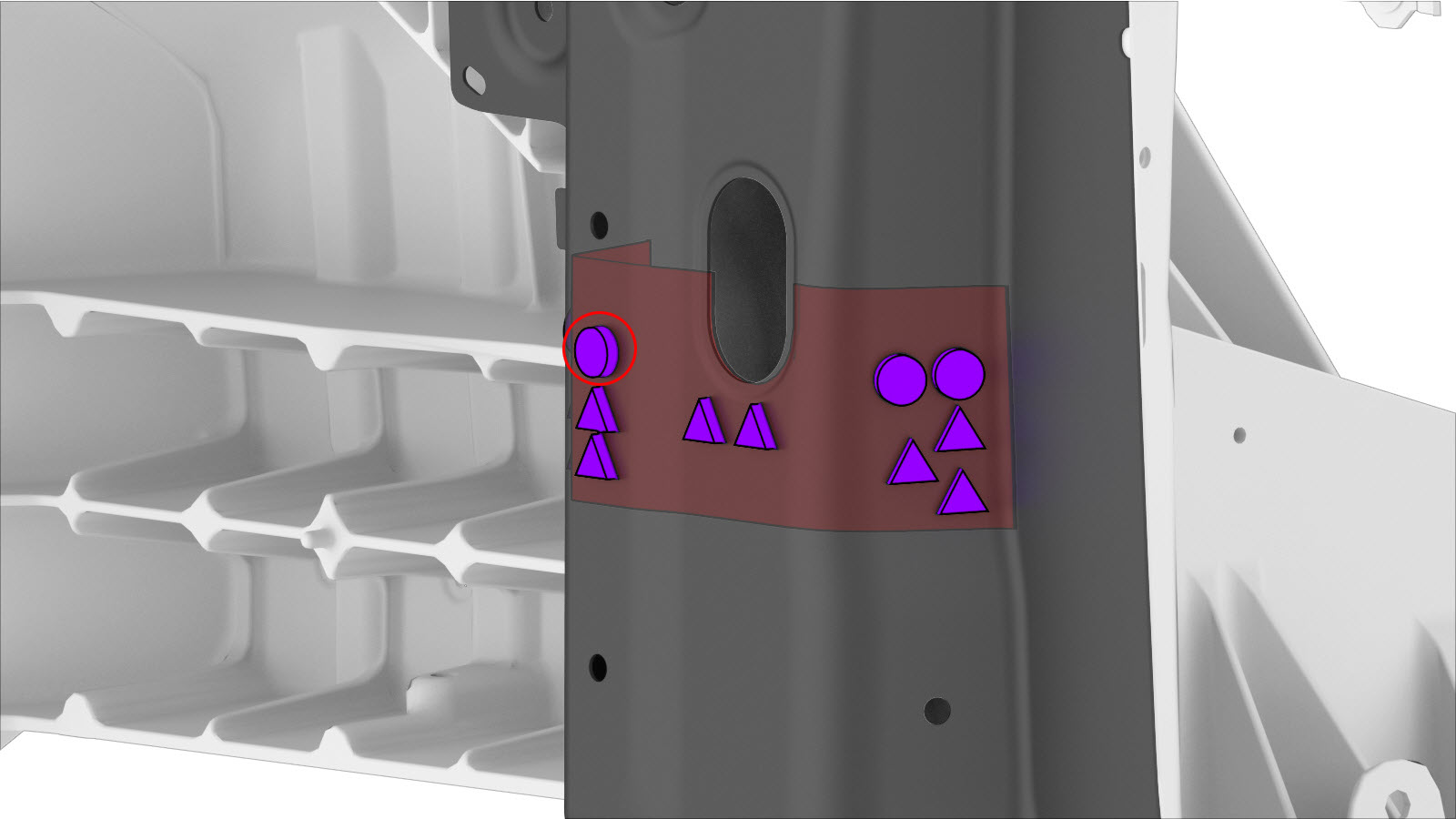

תיקון מקטע קורת Hinge Pillar בלבד: התקינו את המהדק המוקף באדום במיקום המצוין.
או מסמרות נורה מבניות, 6.5 מ"מ
