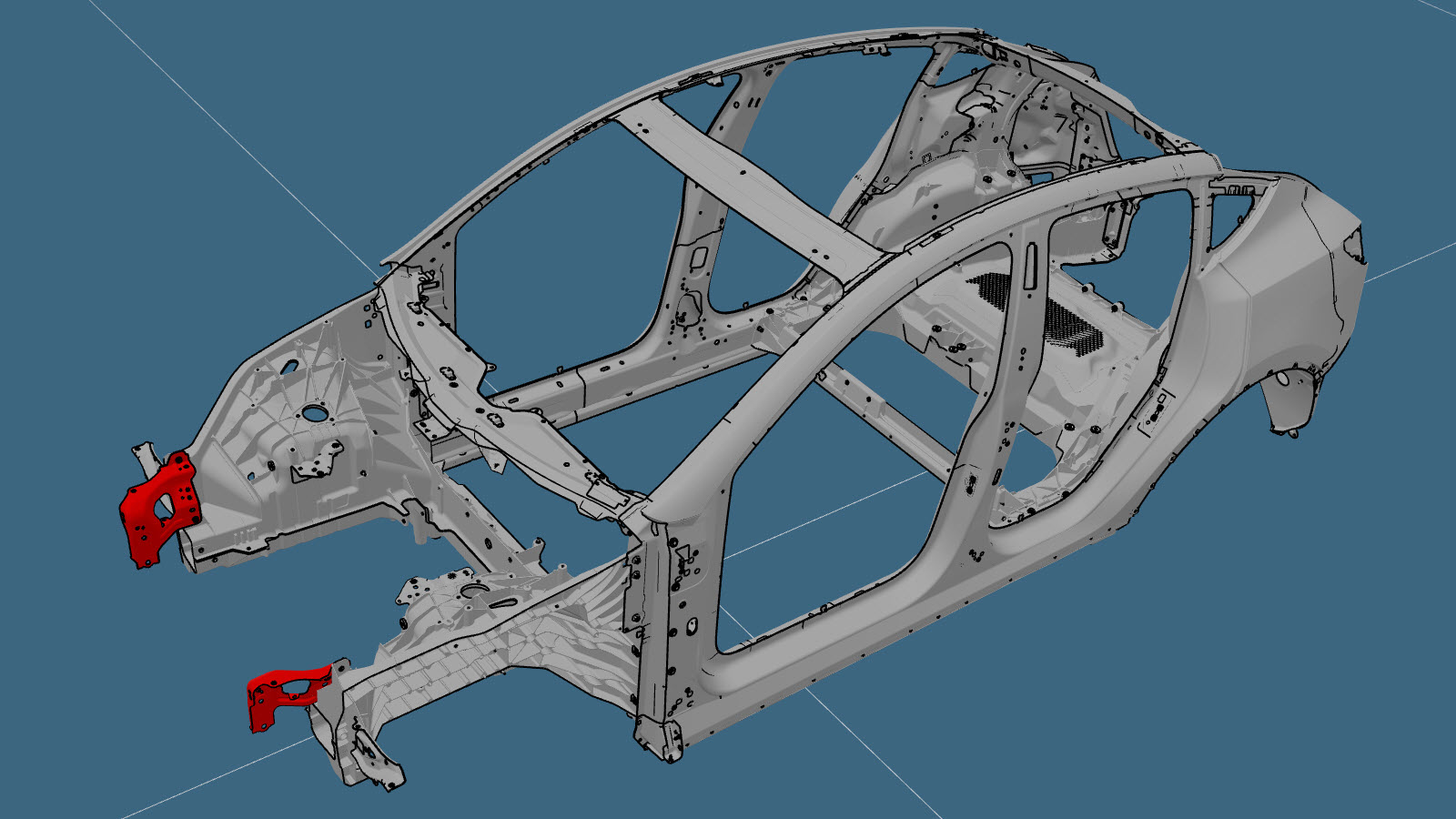

סוגר מודול קצה קדמי
קוד תיקון:
10101301002
10101301102
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

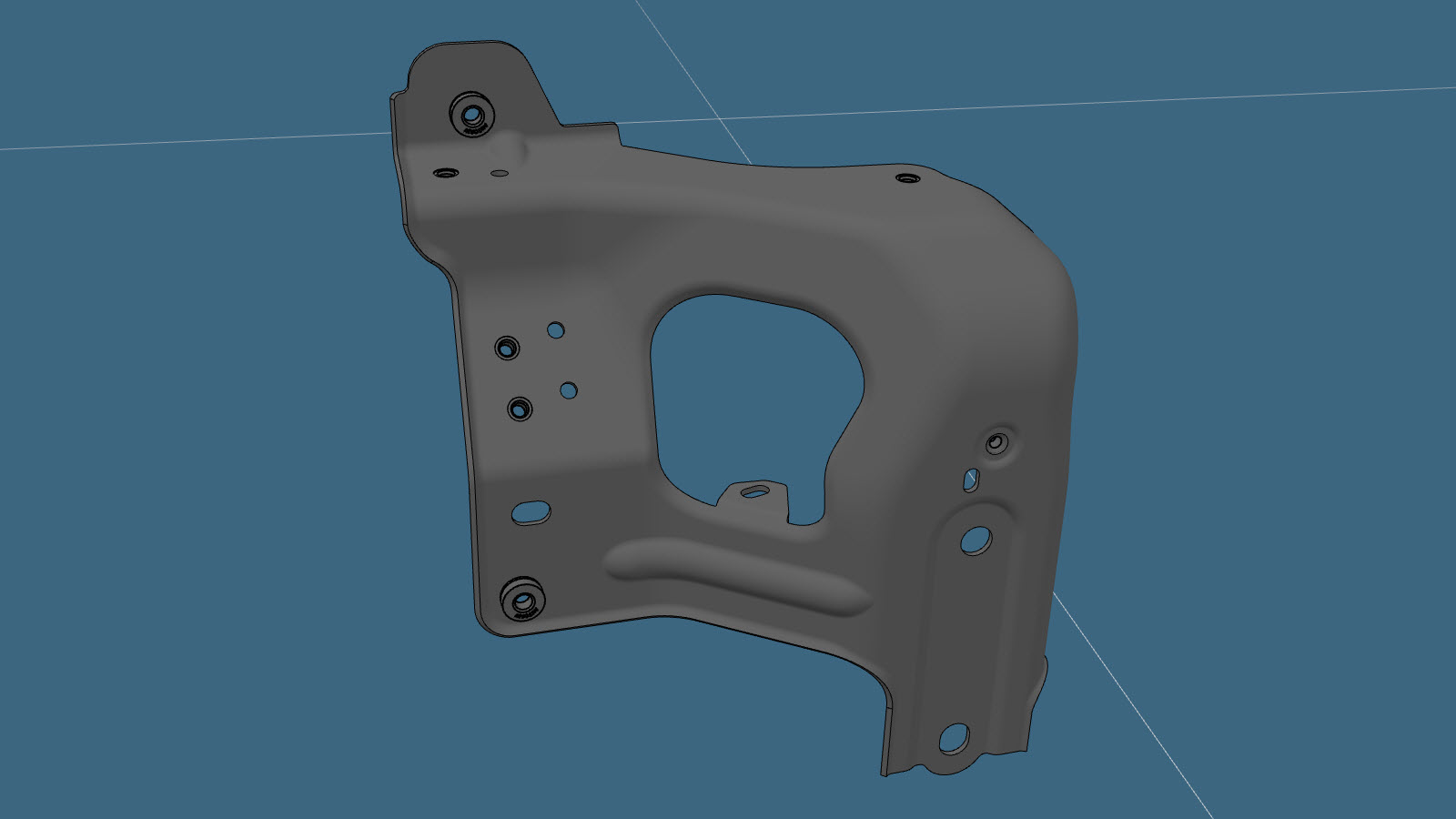

| 1 | ASY - FEM BRKT (סוגר מודול קצה קדמי) |
|
| שני |
בורג
|
מספר חלק של Tesla 1063260-00-C. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

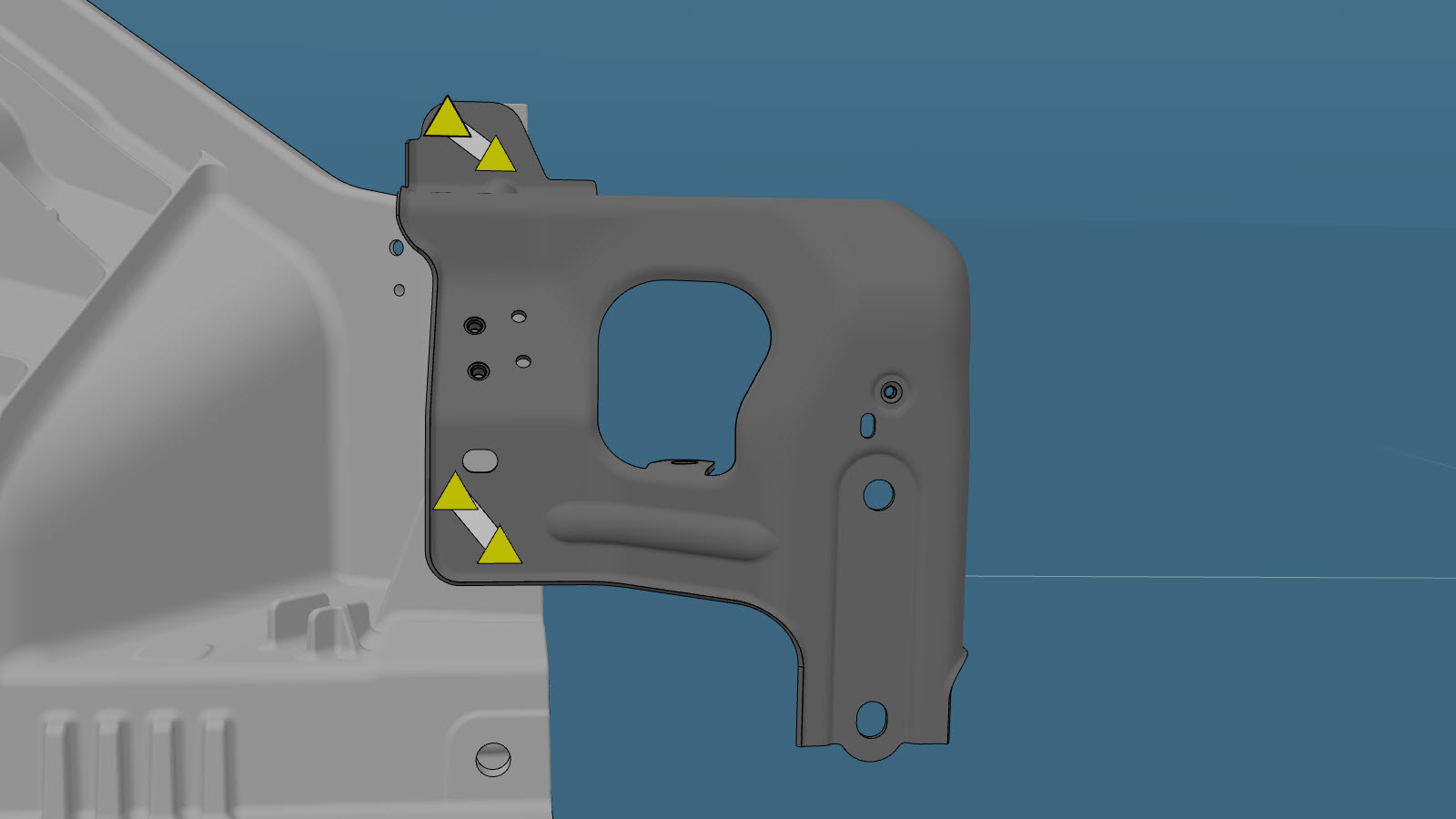

הסירו את הרכיב המקורי.
או
ריתוכי נקודה של המפעל
או ברגים (אם קיים)
-
הכינו להתקנה.
או ברגים

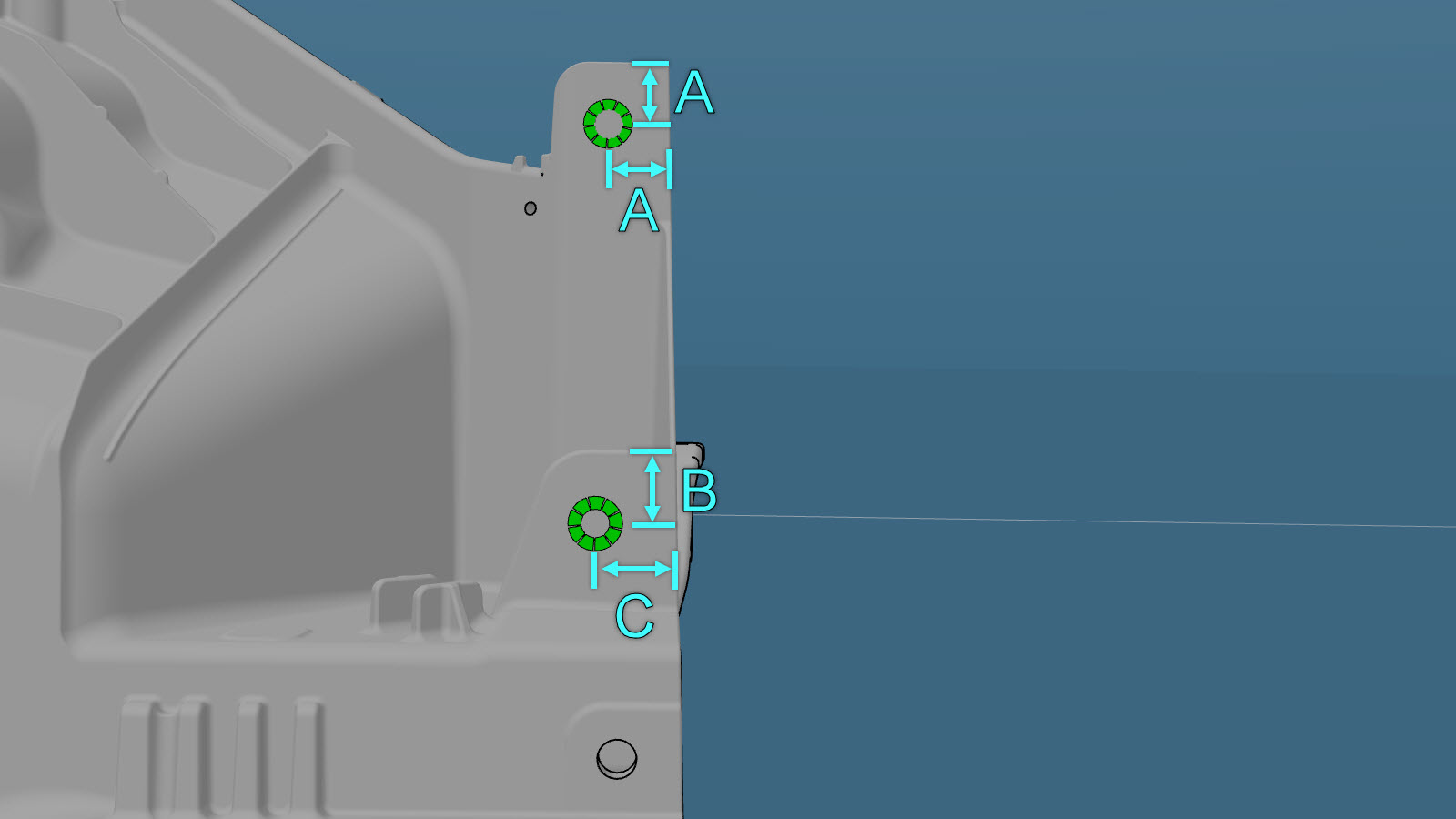

הערהאם ליציקת תת המרכב הקדמי אין עדיין חורים להברגה, קדחו חורי 8 מ"מ באמצעות המידות שסופקו.
- A = 26.5 מ"מ.
- B = 28 מ"מ.
- C = 30 מ"מ.

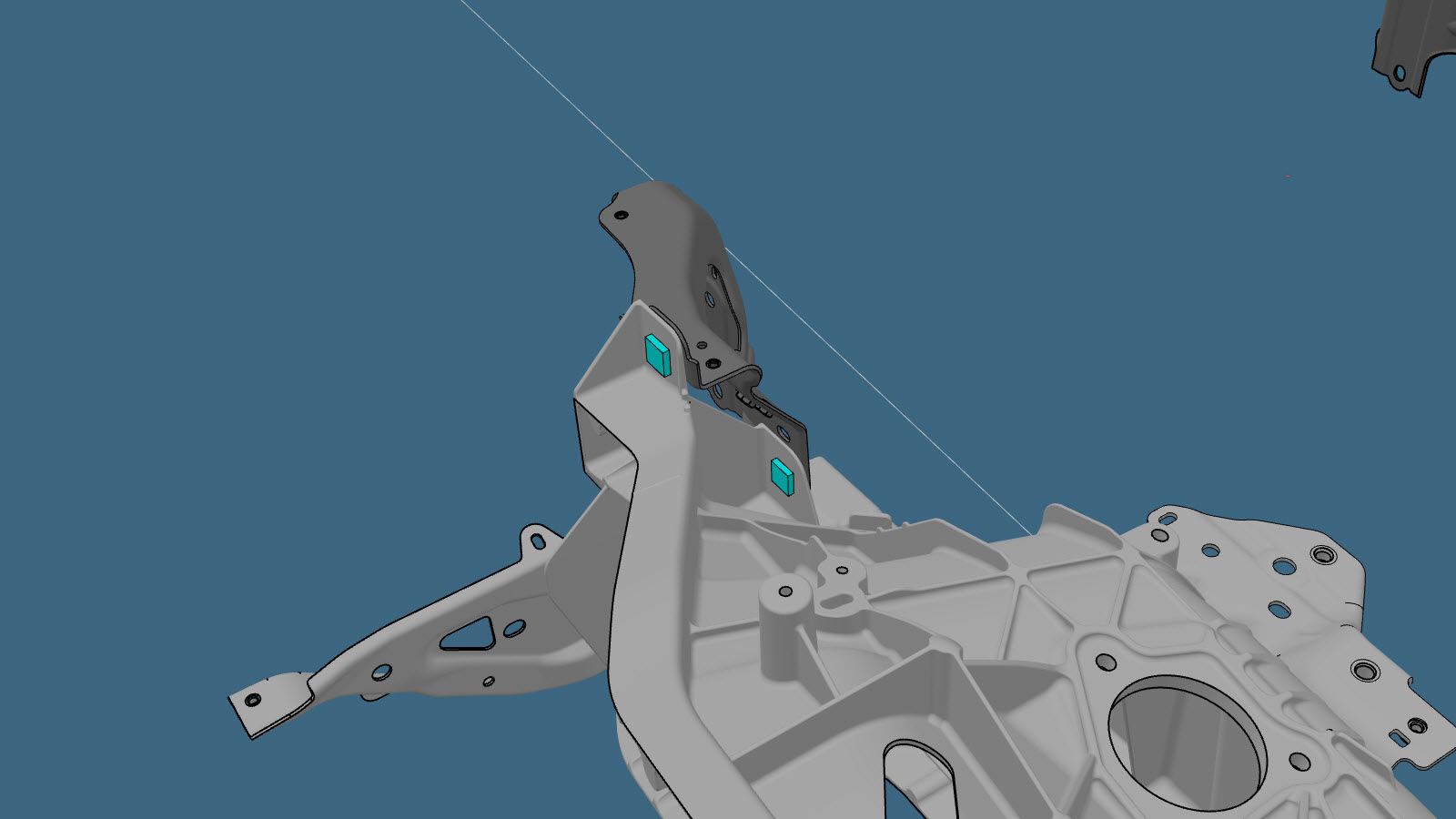

- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 30 Nm.
- בצעו את התפעולים הנדרשים לאחר תיקון.
