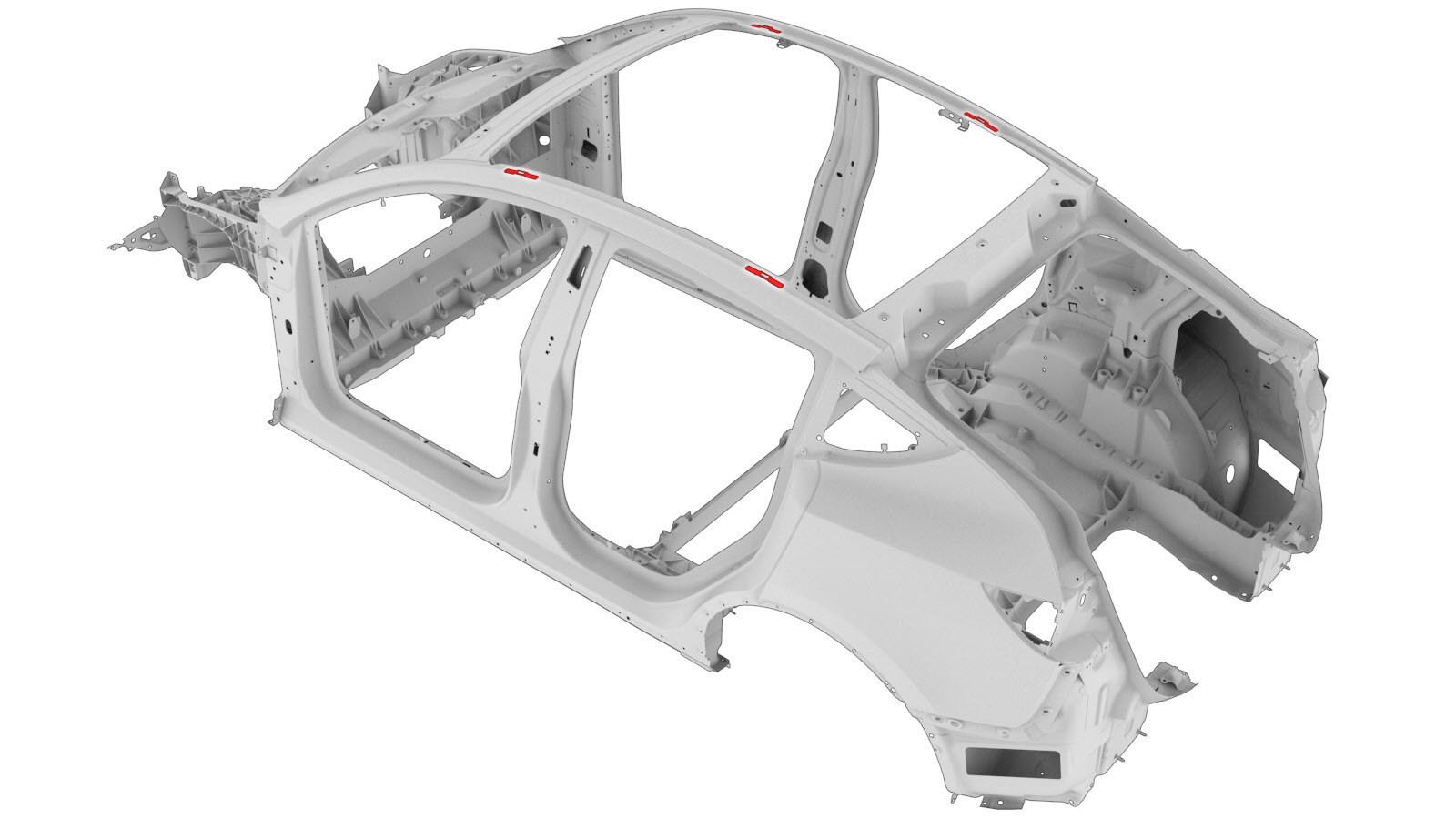

סוגרי גגון
קוד תיקון:
10100103102
10100116902
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
|
1 כל אחד, אם נדרש |

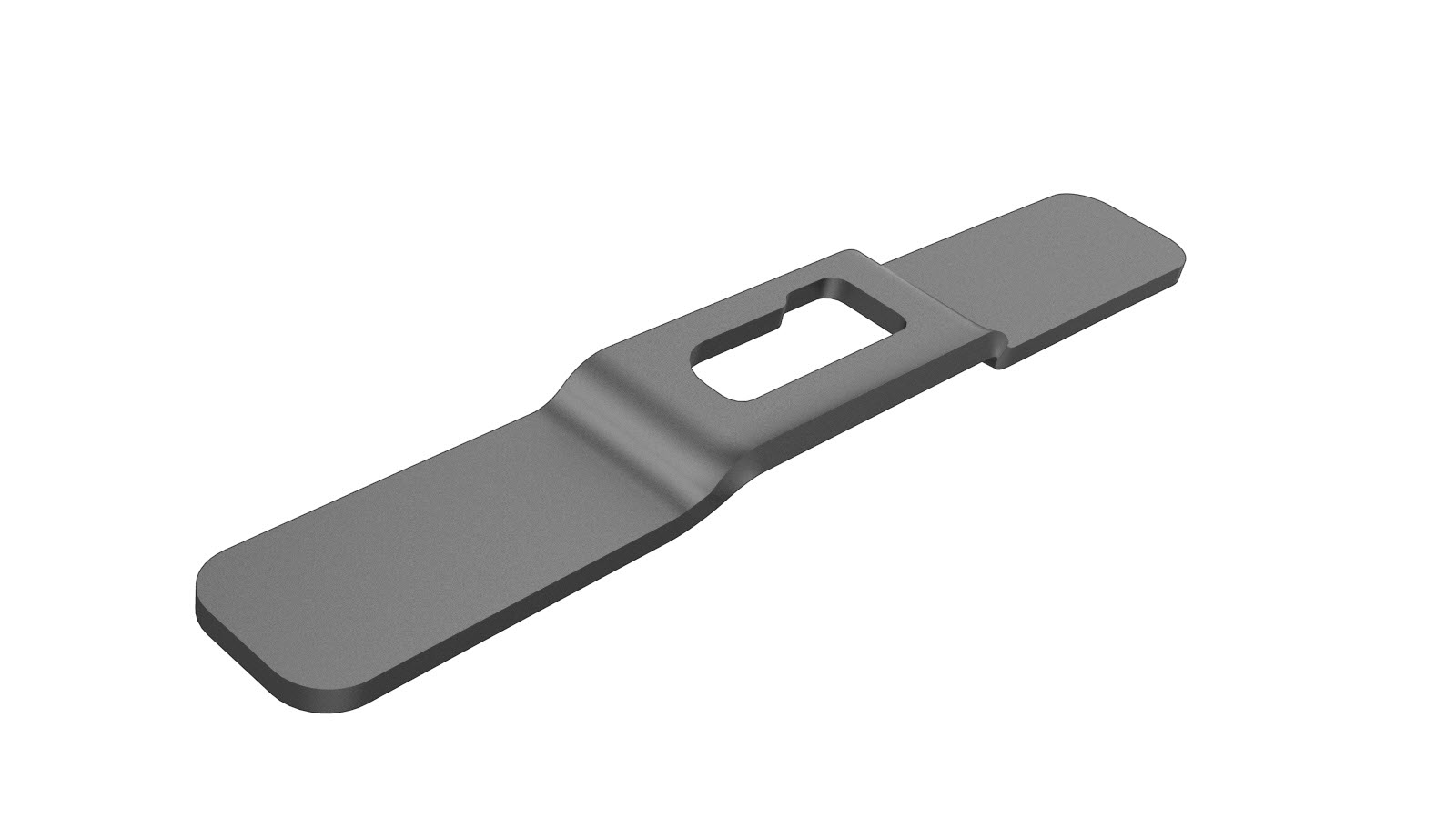

MY BIW BSO ROOF RACK BRKT LH SVC E-COATED (סוגרי גגון - קדמי שמאל) MY BIW ROOF RACK BRKT RH SVC E-COATED (סוגרי גגון - קדמי ימין) MY BIW BSO ROOF RACK BRKT RR LH SVC E-COATED (סוגרי גגון - אחורי שמאל) MY BIW ROOF RACK BRKT RR RH SVC E-COATED (סוגרי גגון - אחורי ימין) |
הערה כל סוגר גגון (קדמי שמאלי, קדמי ימני, אחורי שמאלי ואחורי ימני) בעל מספר חלק אחר. הזמינו את סוגר ההחלפה הנכון עבור כל סוגר אשר מוחלף. |
| שני |
מסמרת Flow Form S38
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

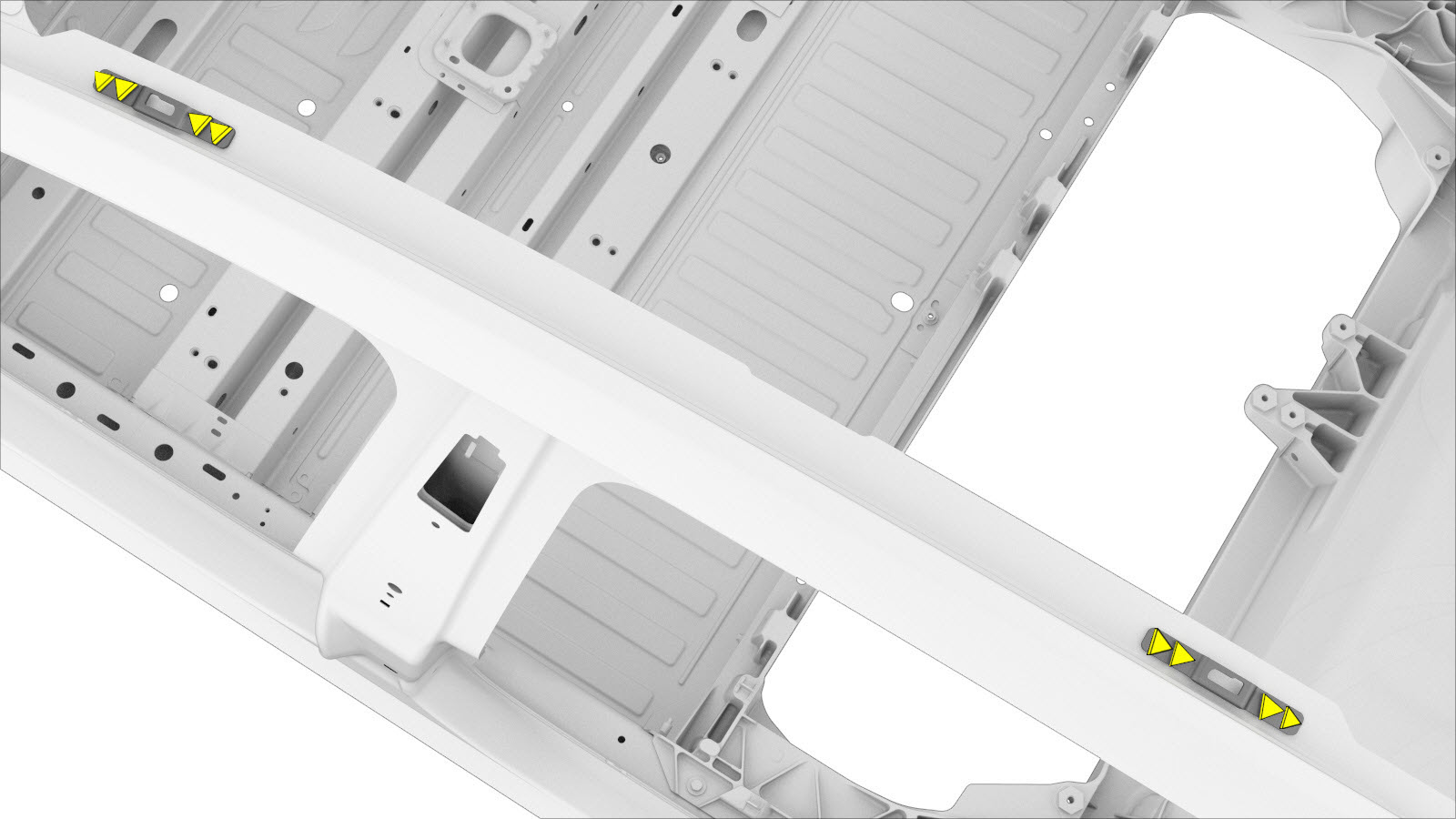

הסירו את הרכיב המקורי.
או
ריתוכי נקודה של המפעל
-
הכינו להתקנה.

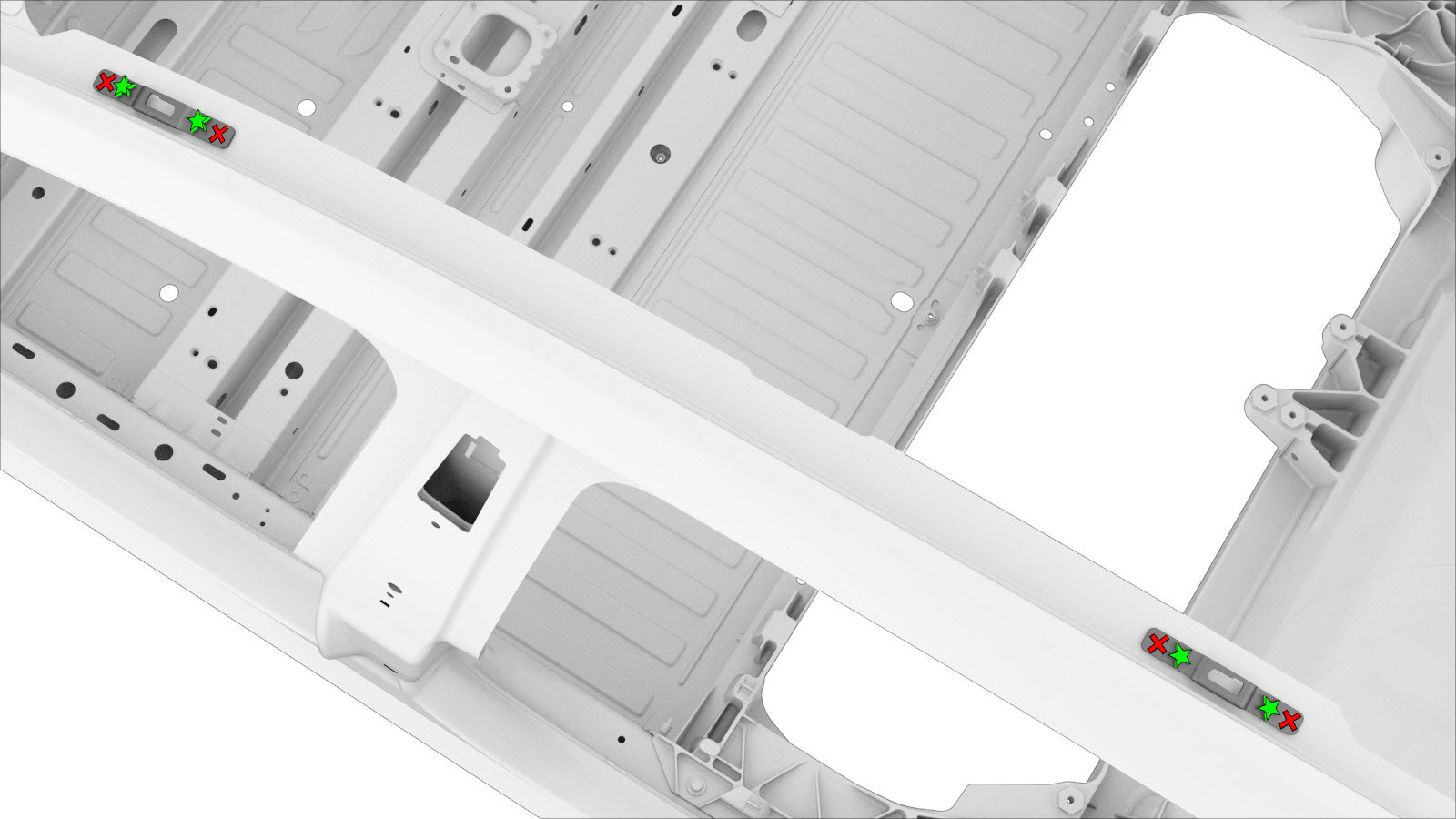

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
- בצעו את התפעולים הנדרשים לאחר תיקון.
