צד סף פנימי
קוד תיקון:
10100134002
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

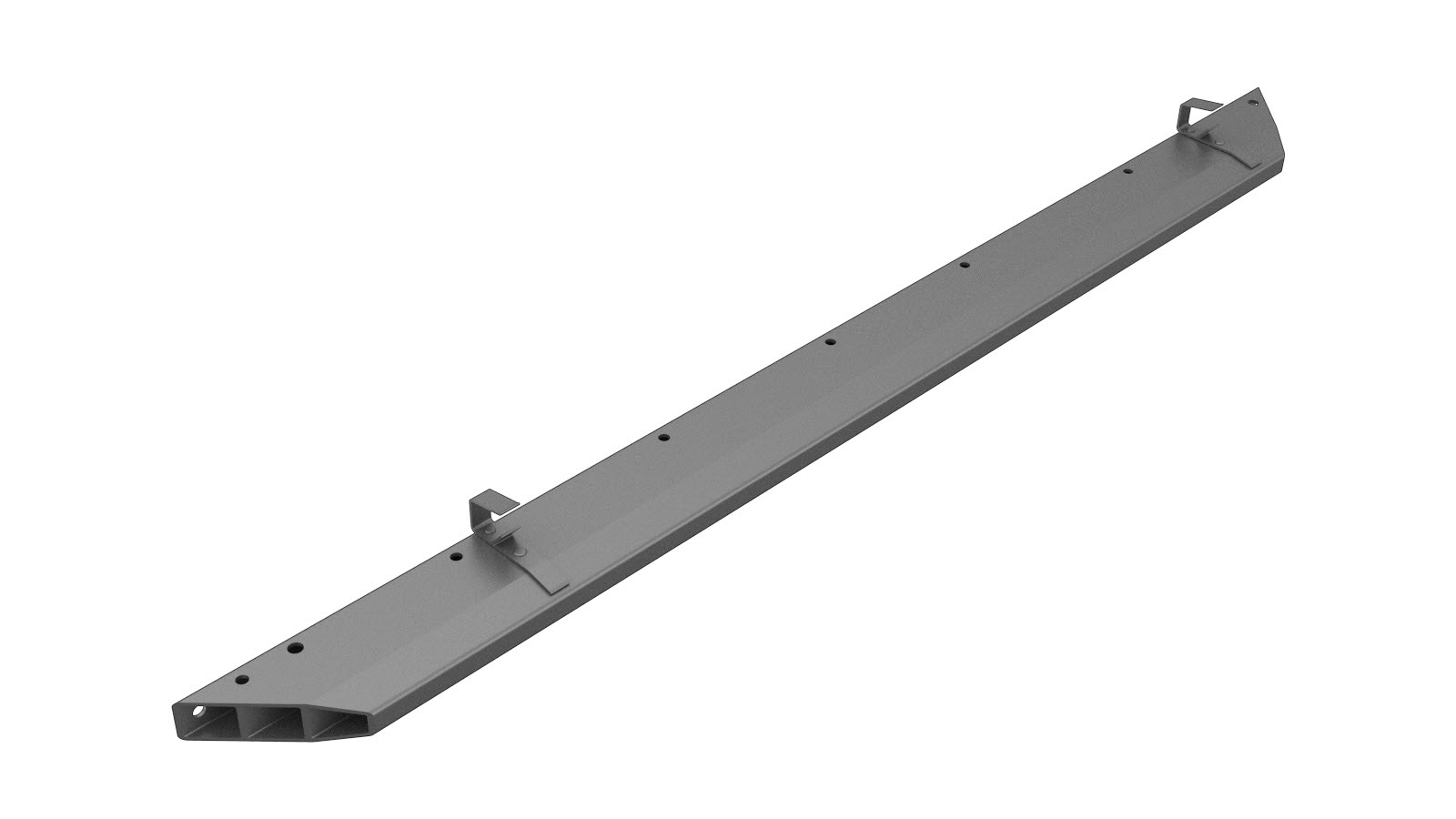

| 1 | SUB-ASY - SIDE SILL INSERT LH - SP or SUB-ASY - SIDE SILL INSERT RH - SP (צד סף פנימי) |
|
| 1 |
בורג
BOLT&WSHR[FL],M8-1.25x32 |
מספר חלק של Tesla 1119448-00-A. |
| 1 |
בורג
, T2000,M8x1.25-30 |
מספר חלק של Tesla 1637725-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

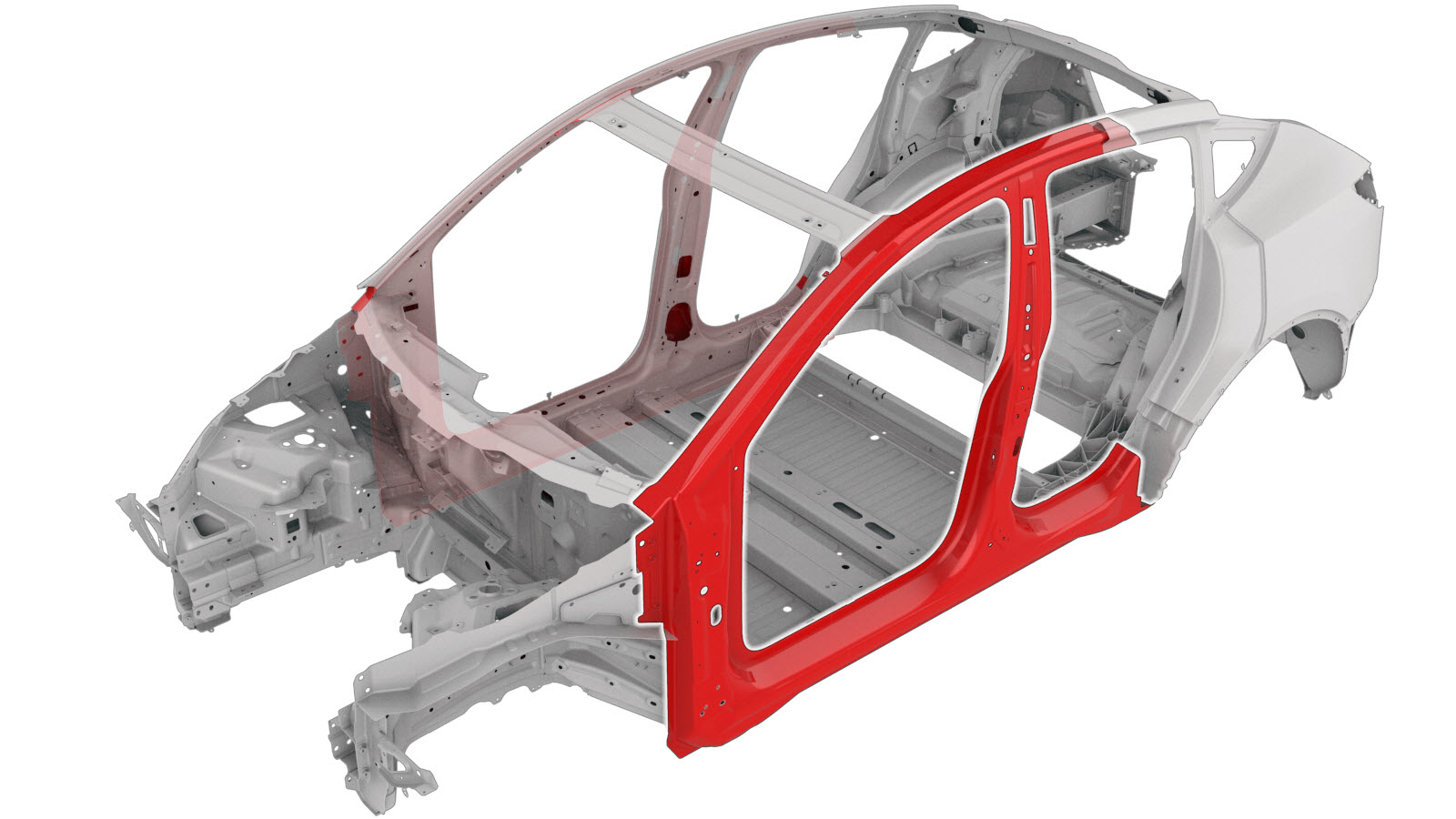

הסירו את החלק הנדרש עבור ה- .
-

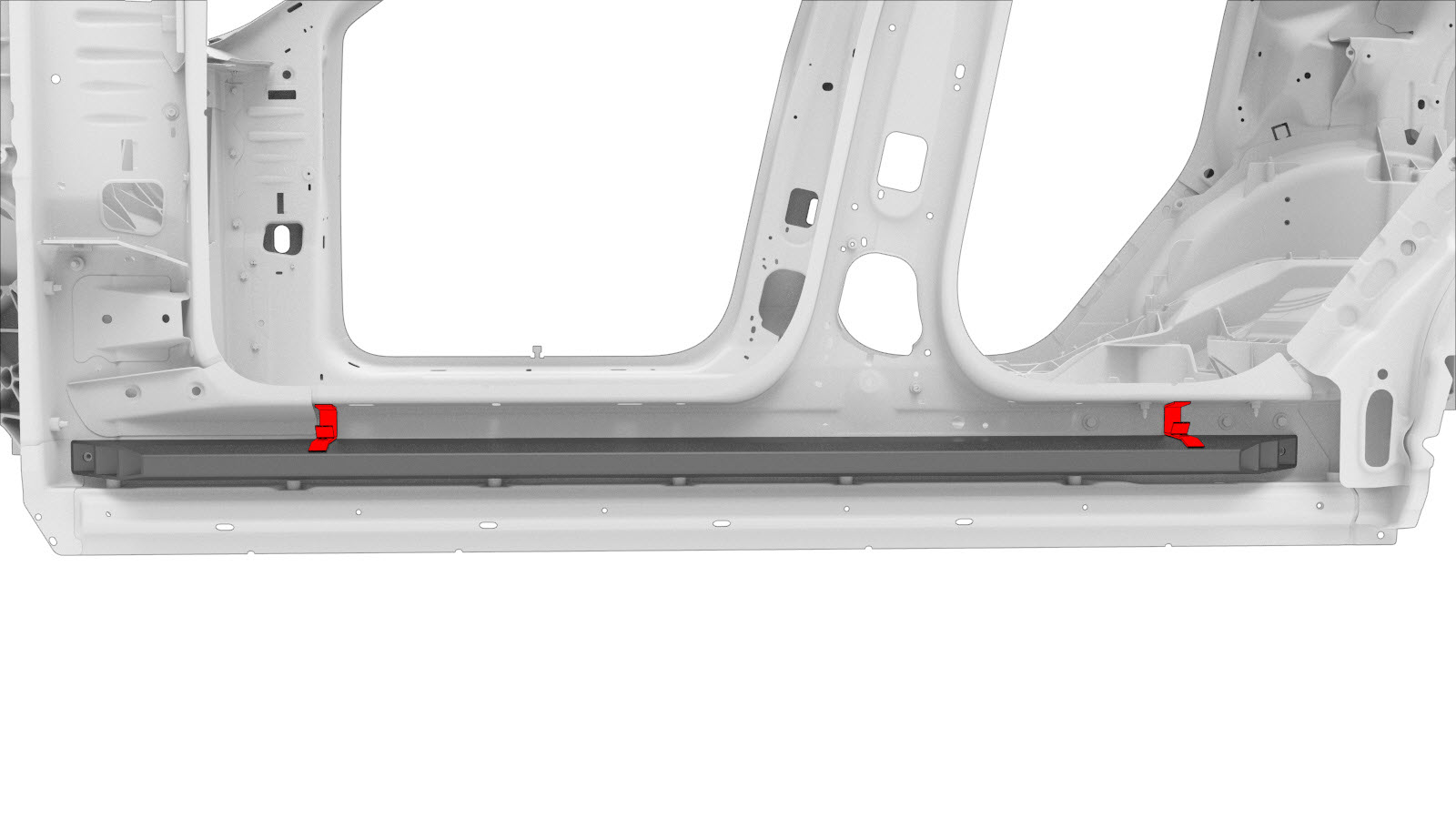

הסירו את ה-foam dams.
הערהאל תזרקו את ה-foam dams, הן יהיו מותקנים מחדש בשלב מאוחר יותר.
-

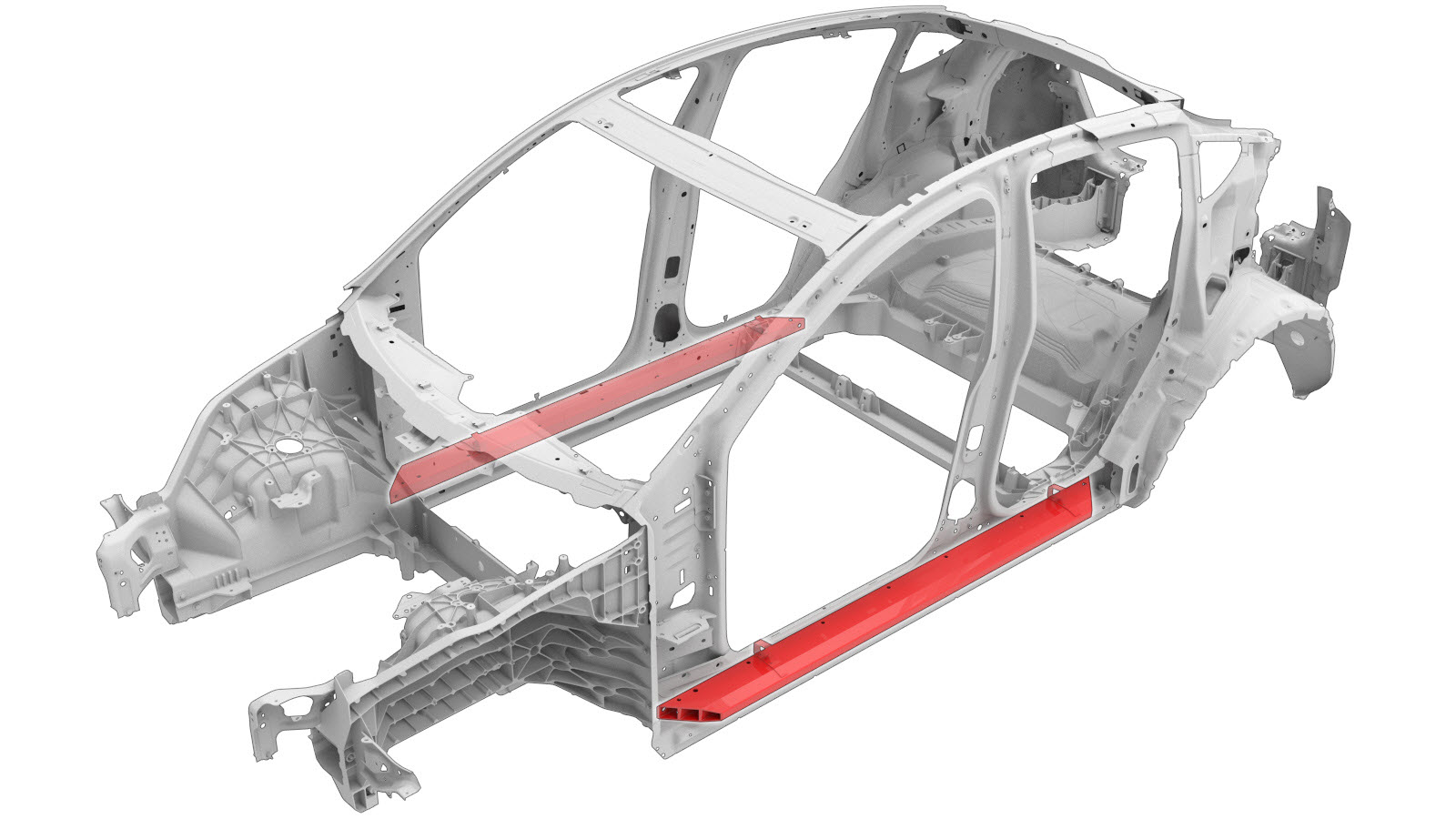

הסירו את הרכיב המקורי.

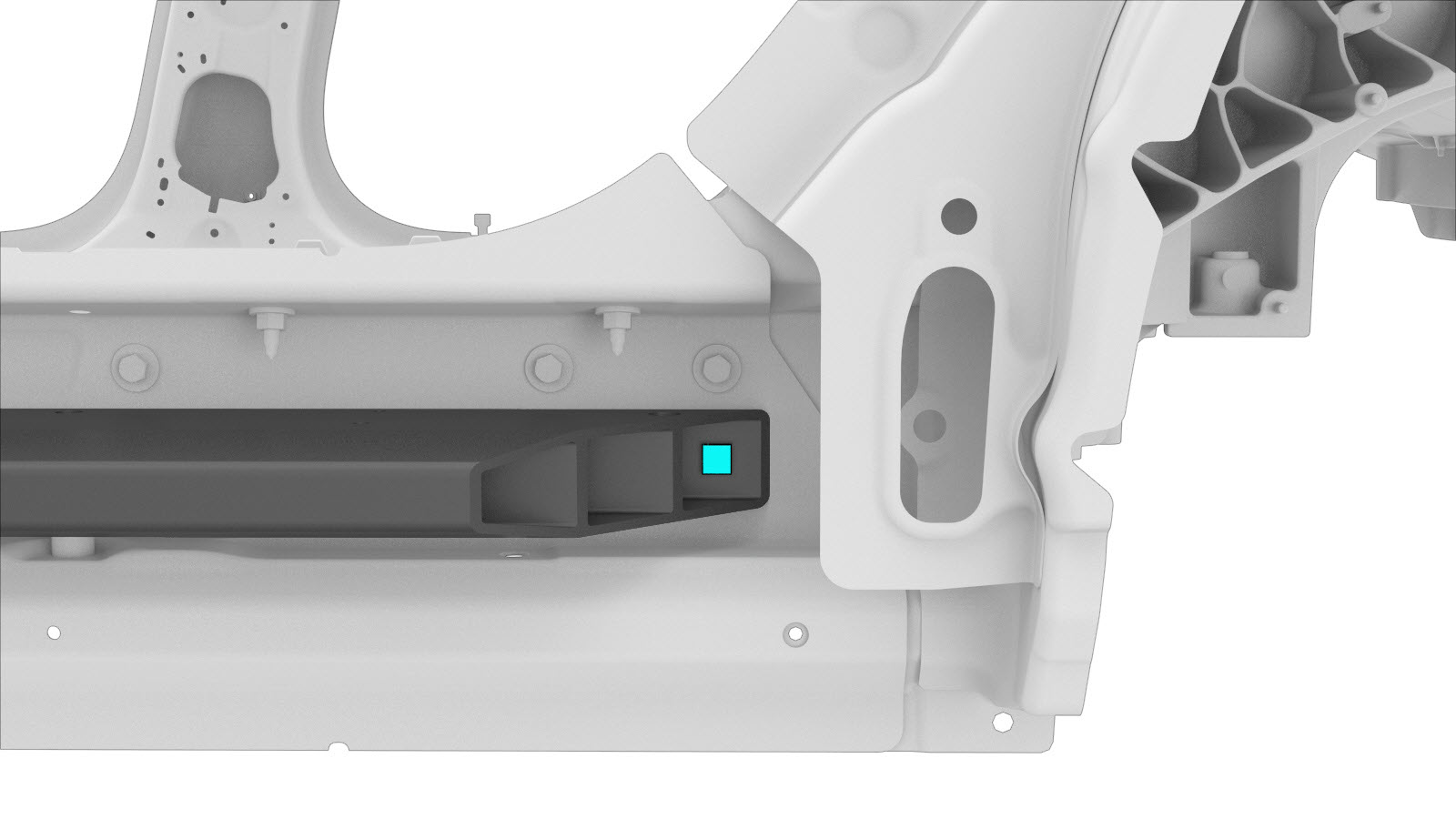

או ברגים
-
הכינו להתקנה.

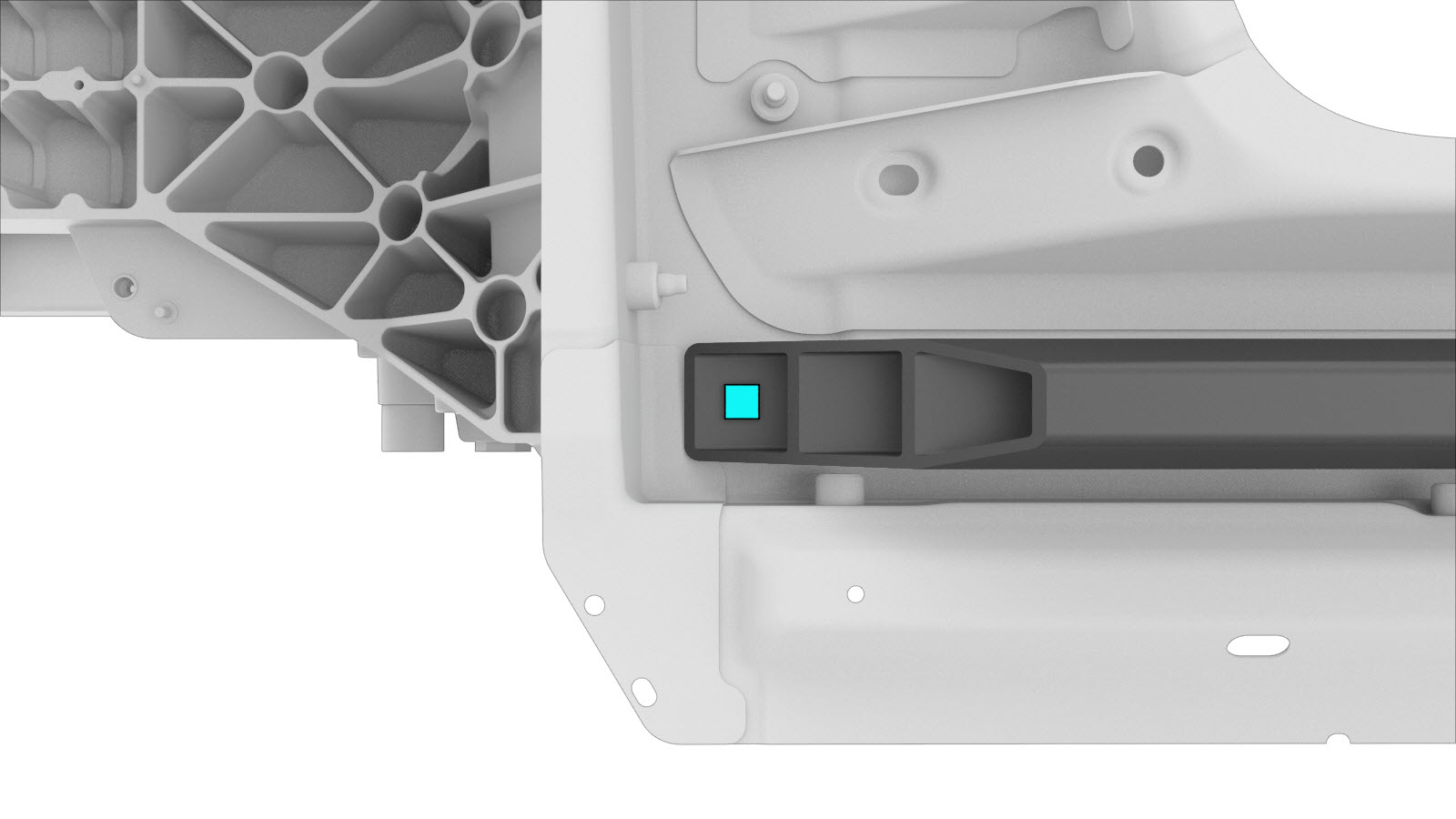

או ברגים
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-
התקינו את הרכיב או הרכיבים החדשים.
יש להדק את הברגים עד למומנט להלן:
- בורג ראש משושה M8x1.25 חלק מספר 1119448-00-A: 35 Nm.
- בורג ראש משושה M8x1.25 חלק מספר 1637725-00-A: 48 Nm.
-
התקינו את ה-Foam Dams.
-
התקינו את החלק של ה- אשר הוסר קודם לכן.
- בצעו את התפעולים הנדרשים לאחר תיקון.
