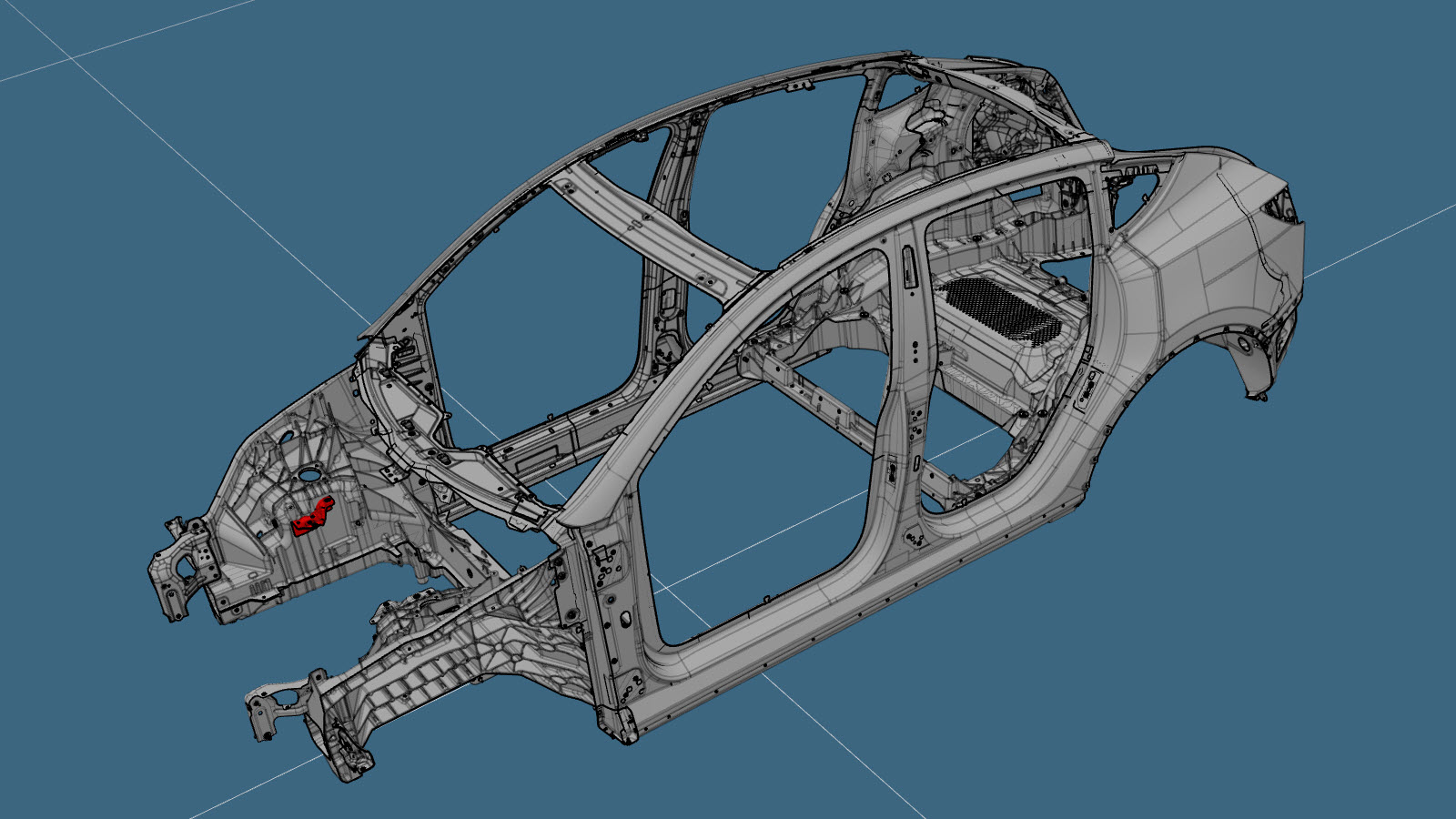

סוגר גשר Shock Tower (ימני) (כלי רכב שנבנו לאחר 7 בפברואר 2023)
קוד תיקון:
10101300402
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- עבור כלי רכב שנבנו עד 7 בפברואר 2023, השתמשו בהליך סוגר גשר Shock Tower (ימני) (כלי רכב שנבנו עד 7 בפברואר 2023).
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

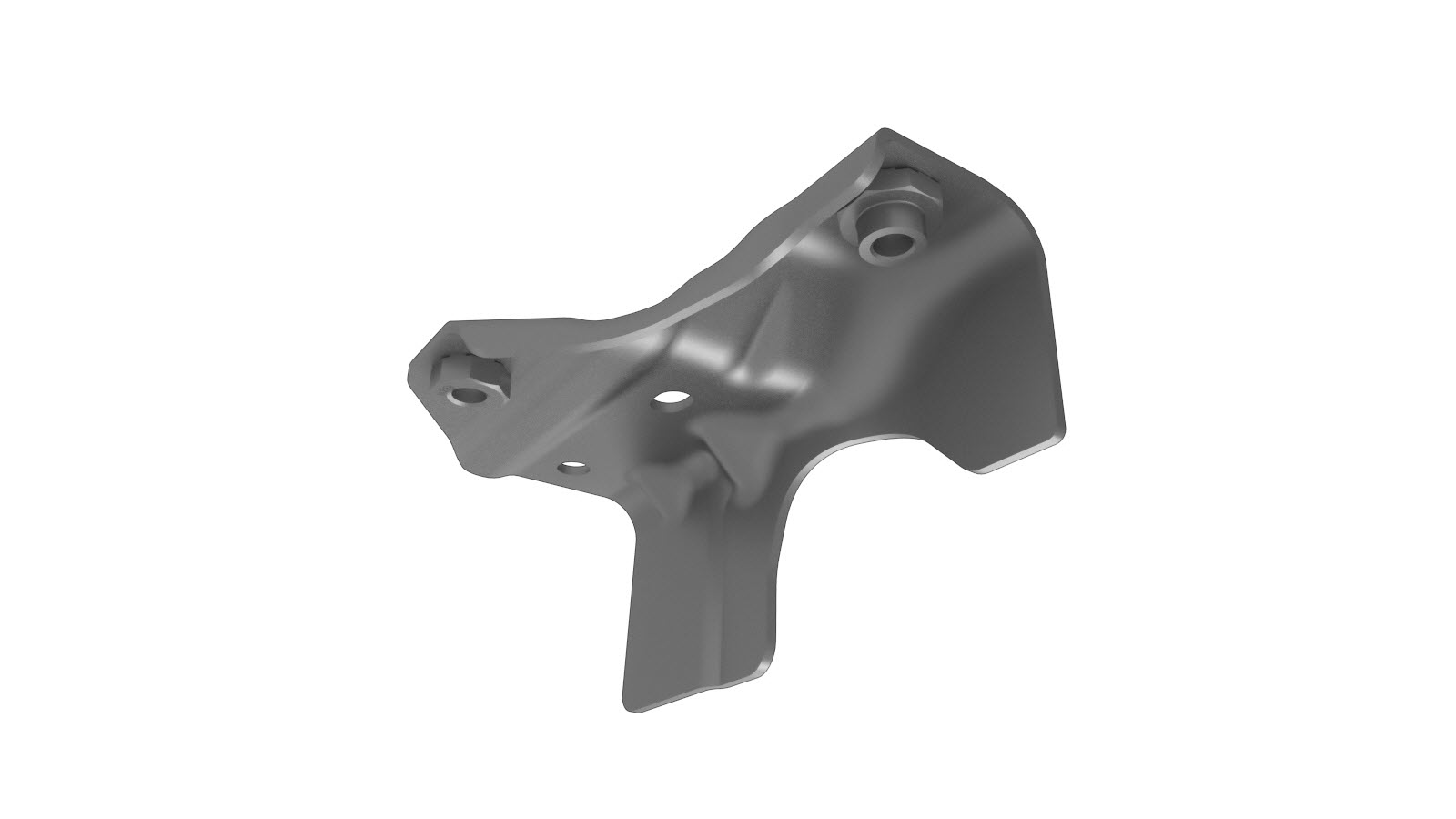

| 1 | ASY - BRKT SHOCKTOWER BRACE - RH (סוגר גשר Shock Tower - ימני) |
|
| חמישה |
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

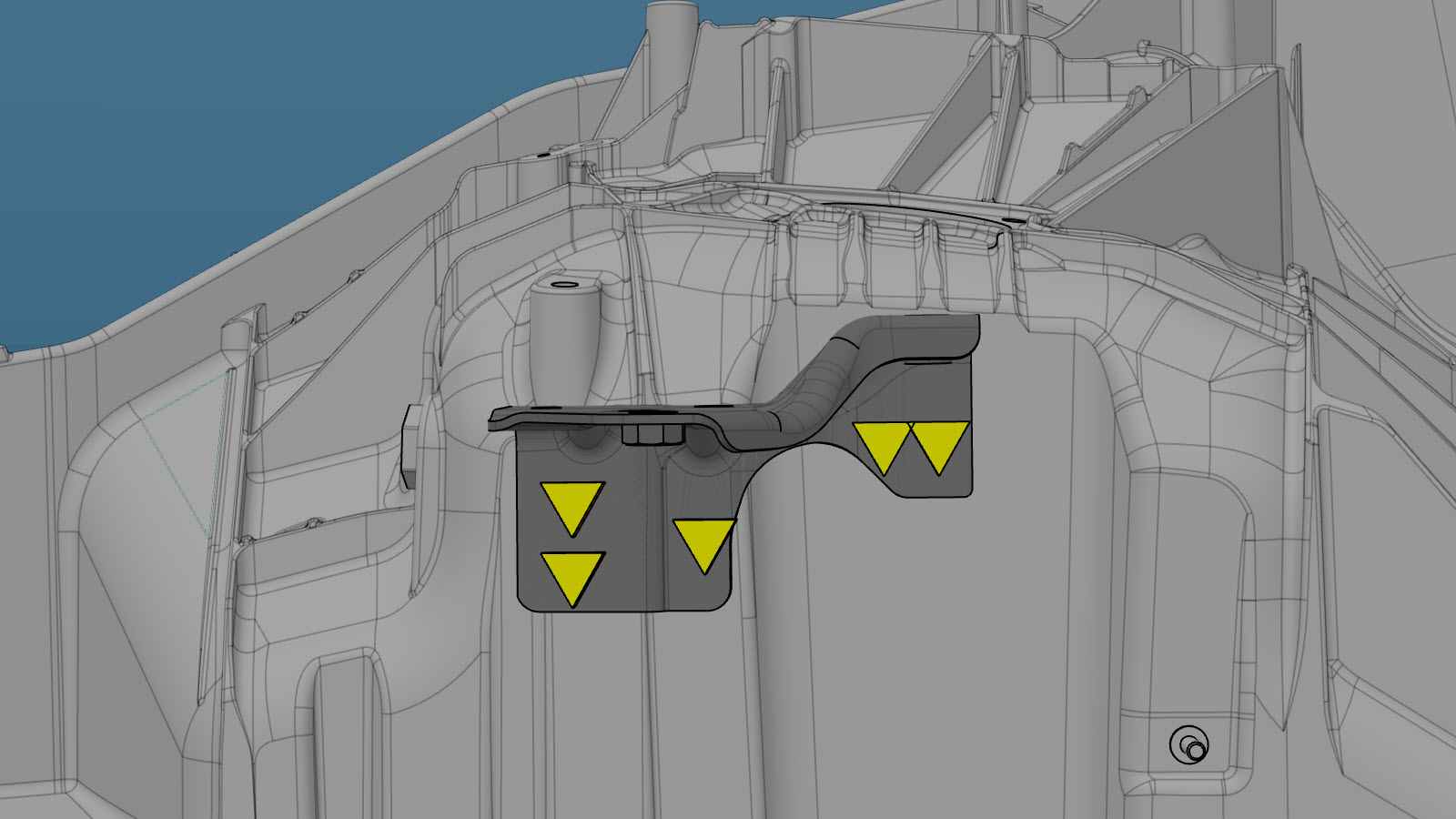

הסירו את הרכיב המקורי.
או
ריתוכי נקודה של המפעל
-

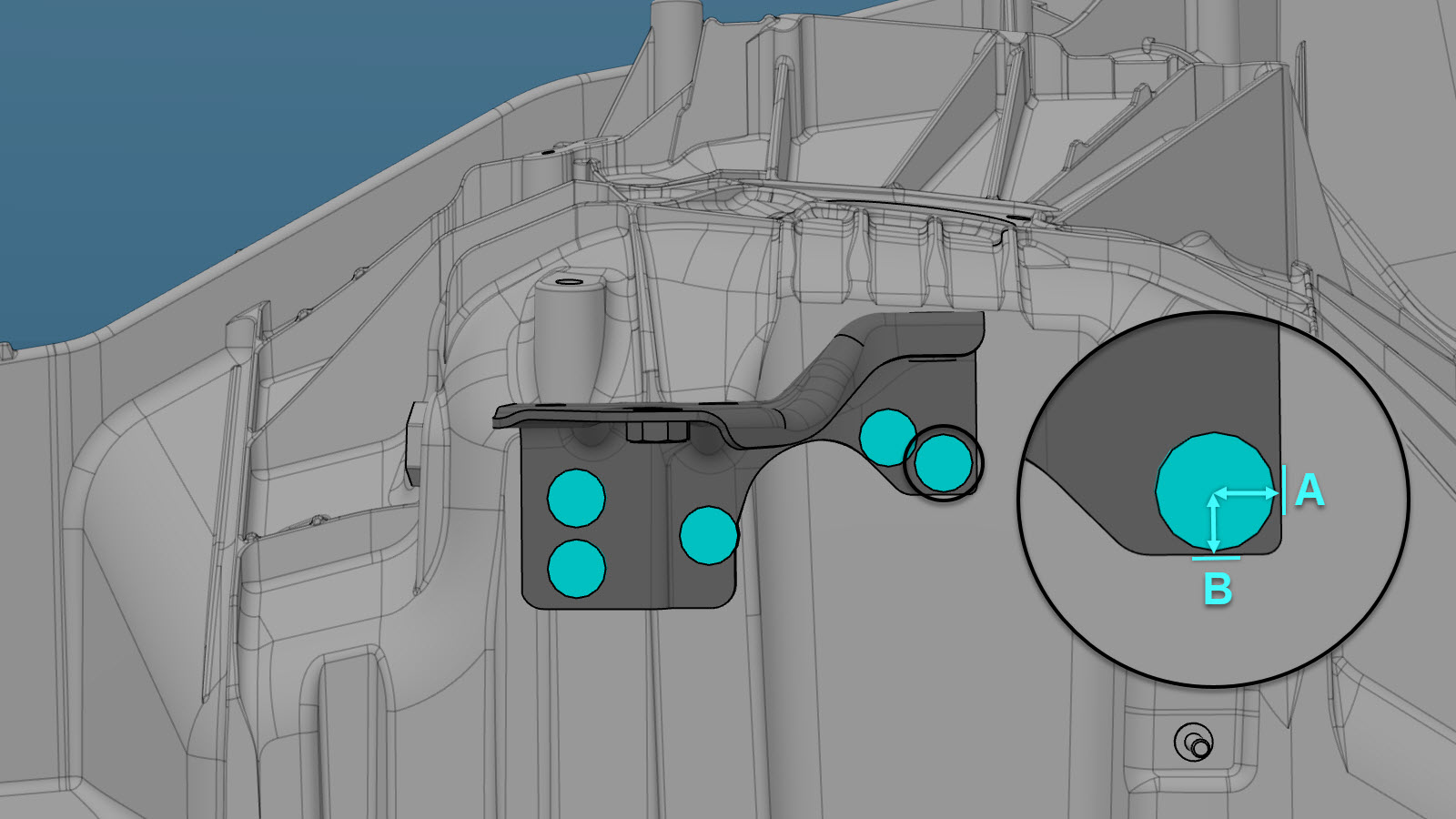

הכינו להתקנה.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 11 מ"מ.
- B = 11 מ"מ.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
- בצעו את התפעולים הנדרשים לאחר תיקון.
