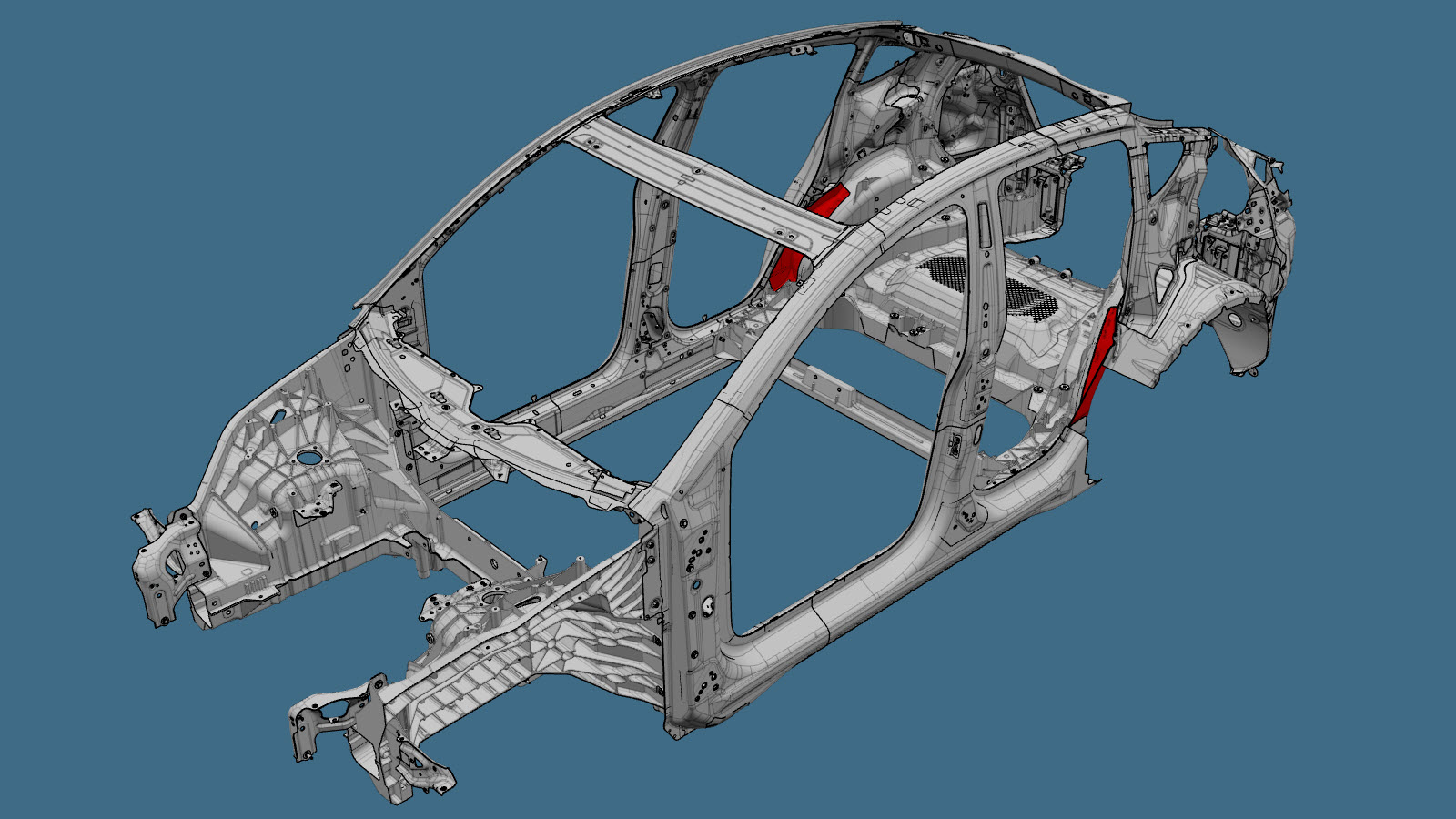

חלק פנימי של בית ההגה (מקטע קדמי)
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

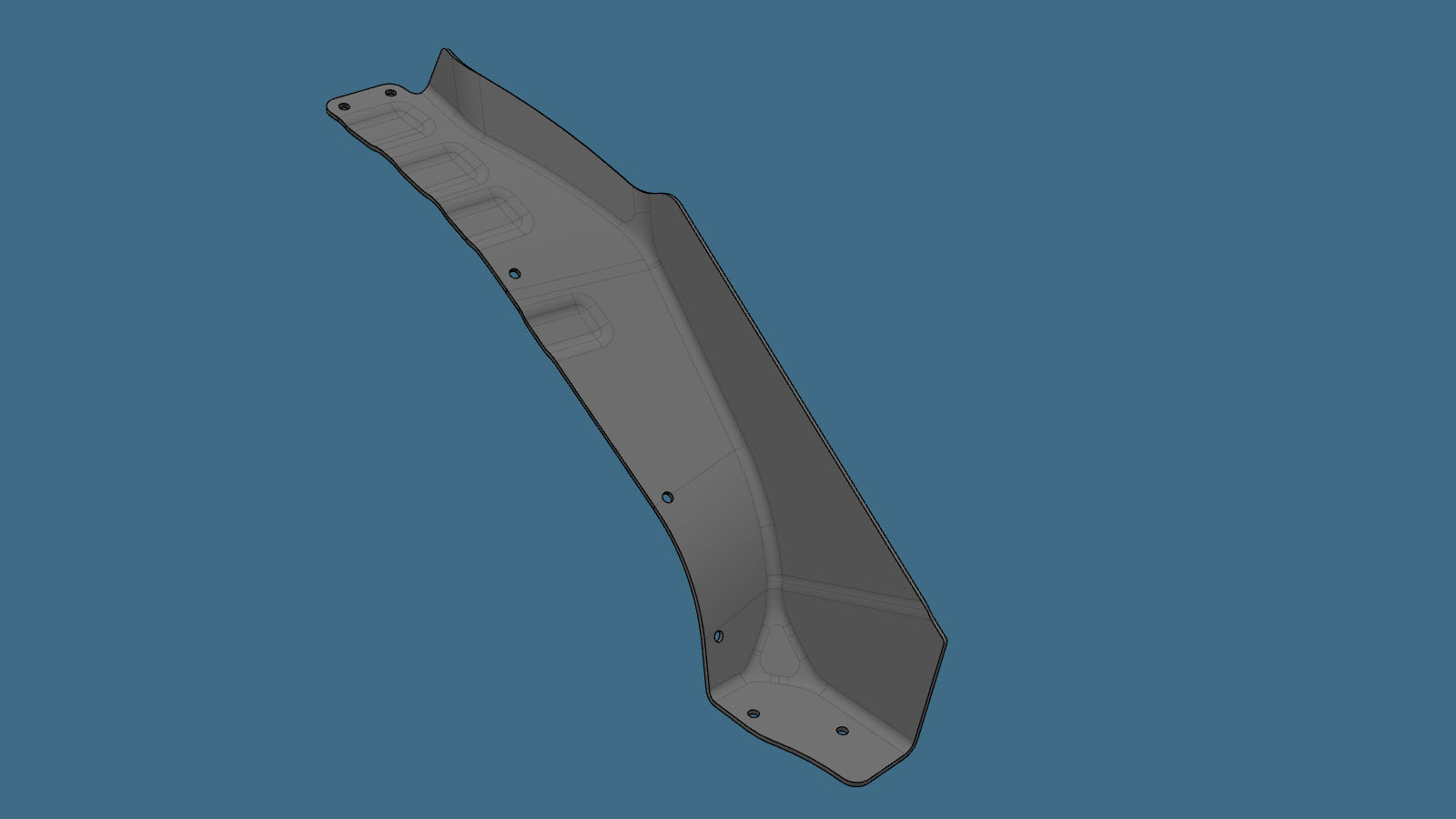

| 1 | לוח השירות של בית ההגה הקדמי MY RUB (החלק הקדמי של בית ההגה) |
|
| 7 |
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
|
|
| 1 |
מסמרת Flow Form S38
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- הארכת בית ההגה (קדמי).
-

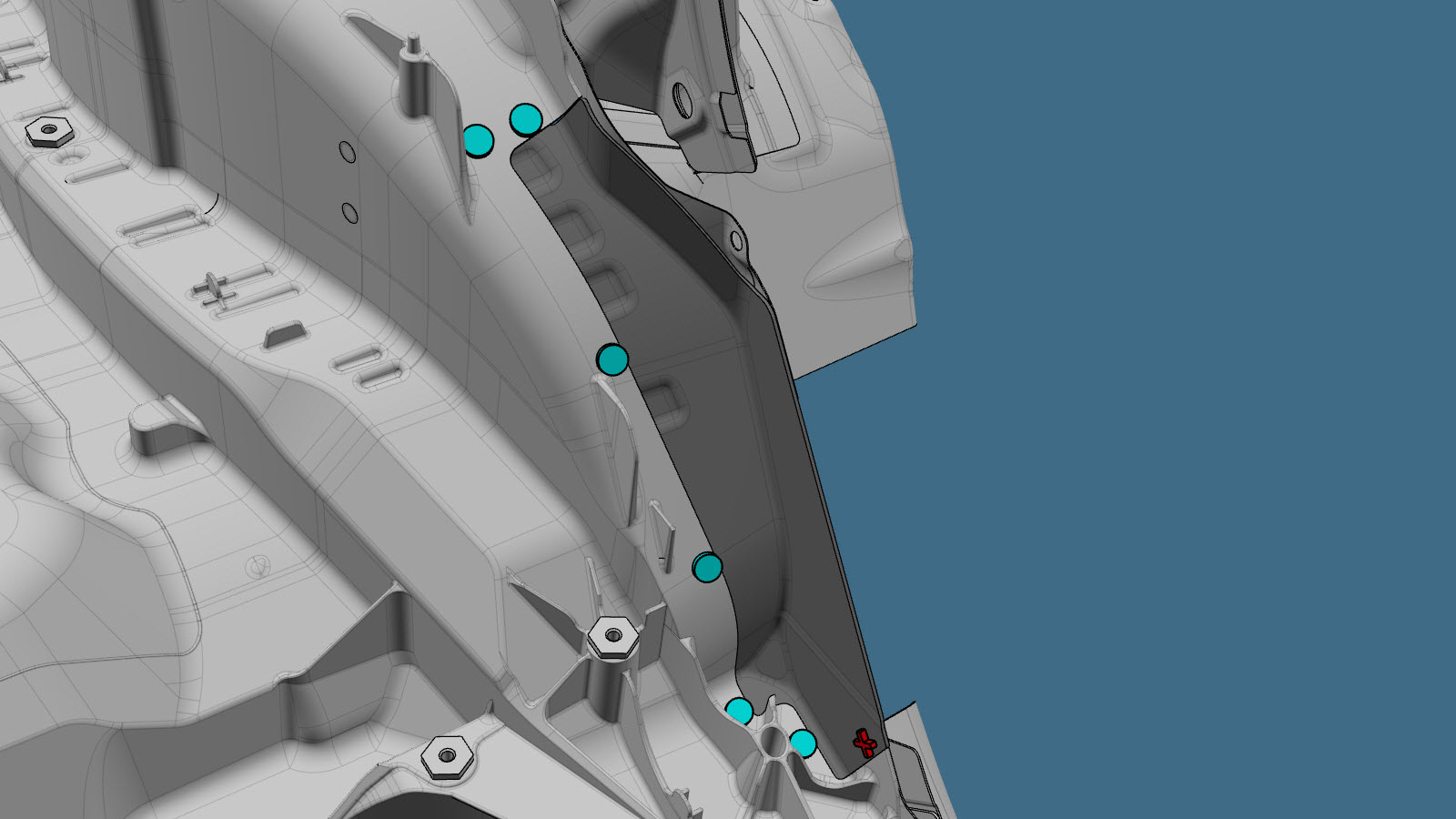

הסירו את הרכיב המקורי.

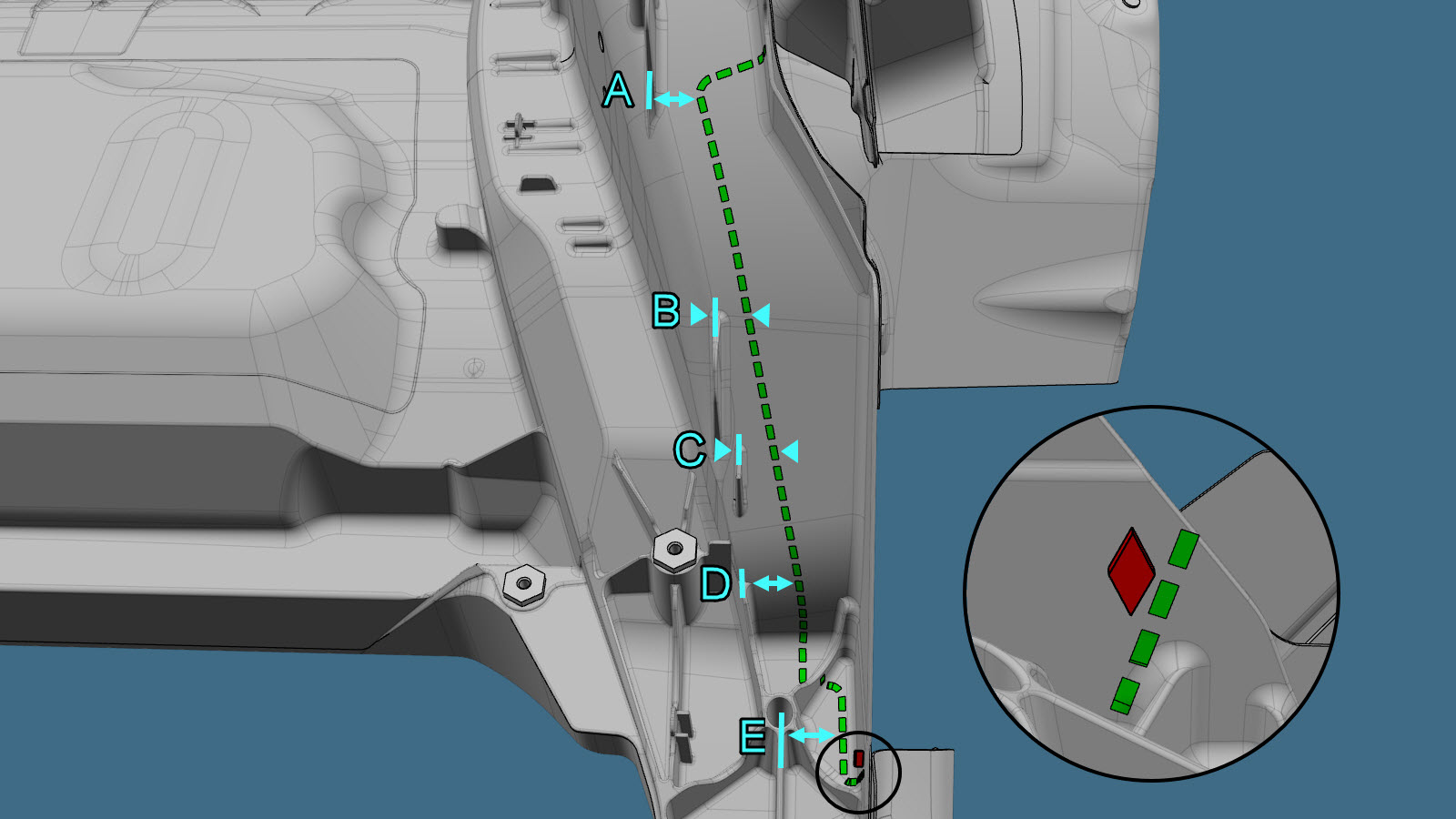

קו/נקודת מראה מקום
קו חיתוך
- A = 30 מ"מ
- B = 19 מ"מ
- C = 22 מ"מ
- D = 39 מ"מ
- E = 42 מ"מ
הערההמדדים המוצגים מציינים את הגבולות החיצוניים (גודל מרבי) של אזור התיקון, ואזור התיקון הקטן יותר ניתן לחיתוך. אם הנזק עובר אל מעבר לאזור זה, צרו קשר עם תיקוני התנגשות של Tesla לסיוע.הערההשתמשו בחלק השירות כסימוכין עבור הסרת החומר מיציקת תת-המרכב האחורי. חתכו חתיכה גדולה בהתאם לצורך עד שחלק השירות ייכנס לתוך אזור התיקון.אזהרההחלק הנותר של בית ההגה חייב לחפוף את חלק השירות לפחות ב-25 מ"מ באזורים הפנימיים.
או
SPR של המפעל
-
הכינו להתקנה.
הערהחלק השירות מותקן מהחלק התחתון של בית ההגה.הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף. קו/נקודת מראה מקום
אזהרההחלק הנותר של בית ההגה חייב לחפוף את חלק השירות לפחות ב-25 מ"מ באזורים הפנימיים.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות Flow Form, S38

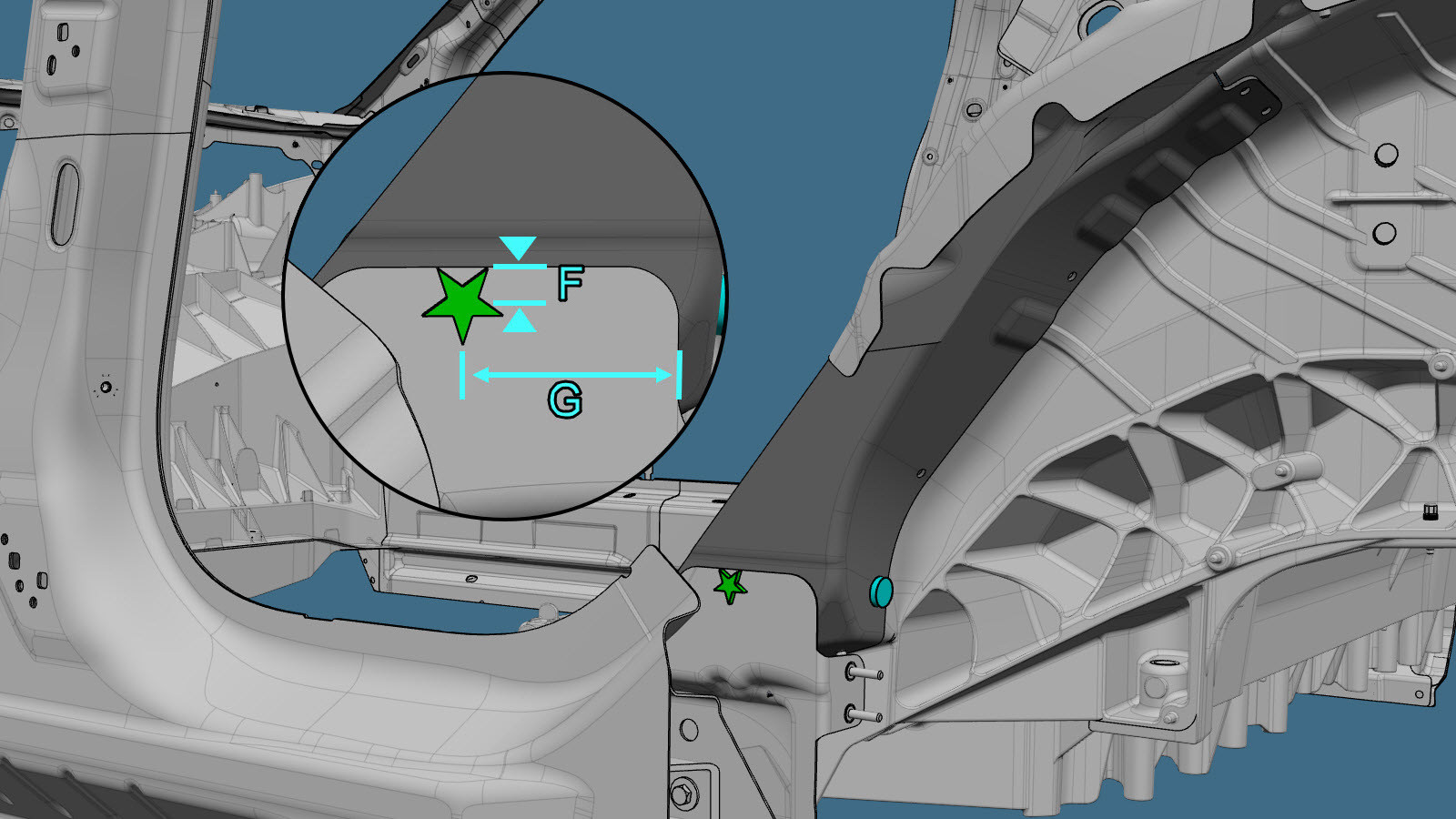

- F = 10 מ"מ
- G = 65 מ"מ
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-הארכת בית ההגה (קדמי).
- בצעו את התפעולים הנדרשים לאחר תיקון.
