חיזוק Shock Tower (רכבים שנבנו עד 6 בפברואר 2023)
קוד תיקון:
10101301502
10100202802
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

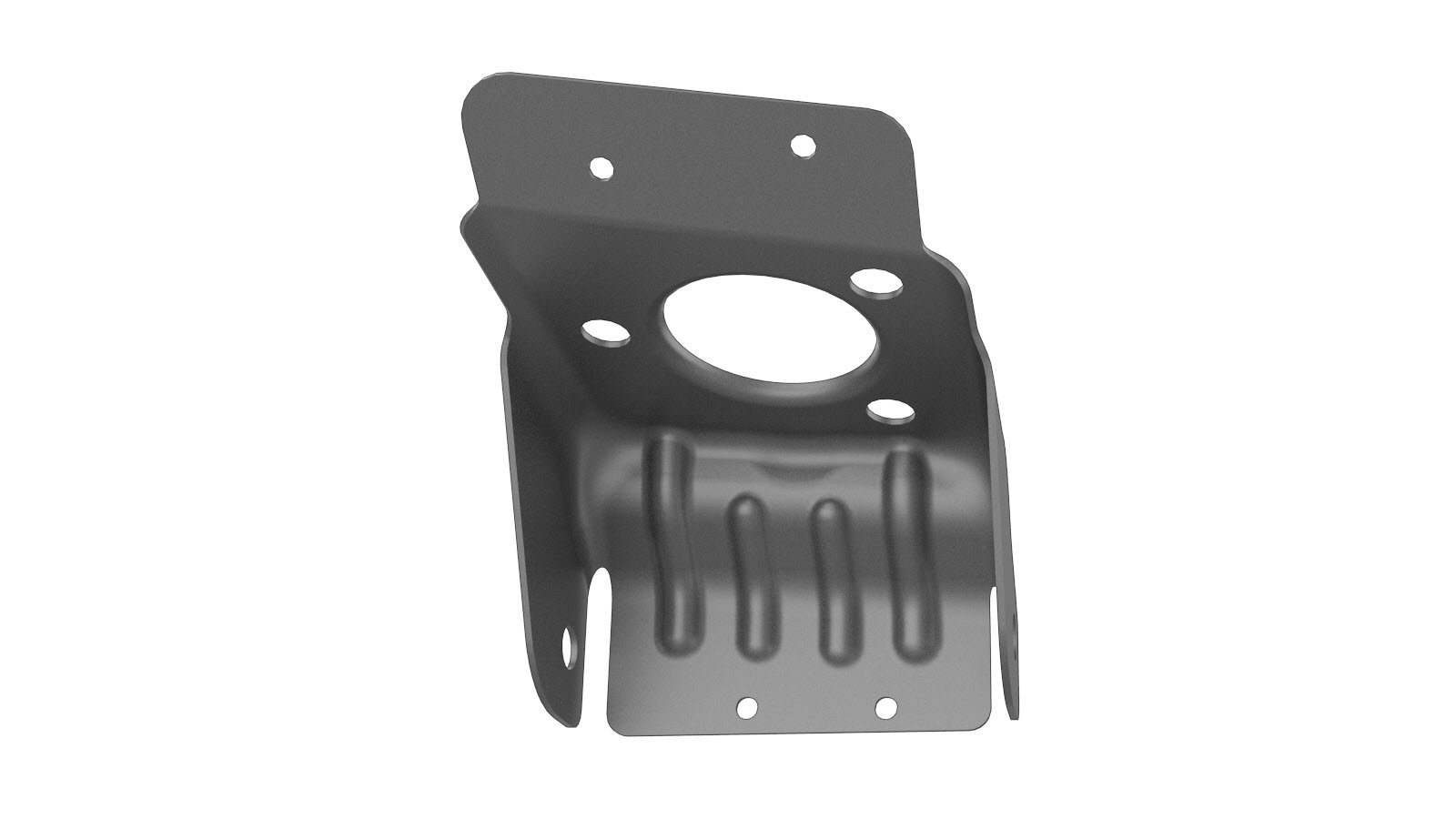

| 1 | MY SP FUB SHOCKTOWER REINF (חיזוק Shock Tower) |
|
| 4 |
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
|
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-

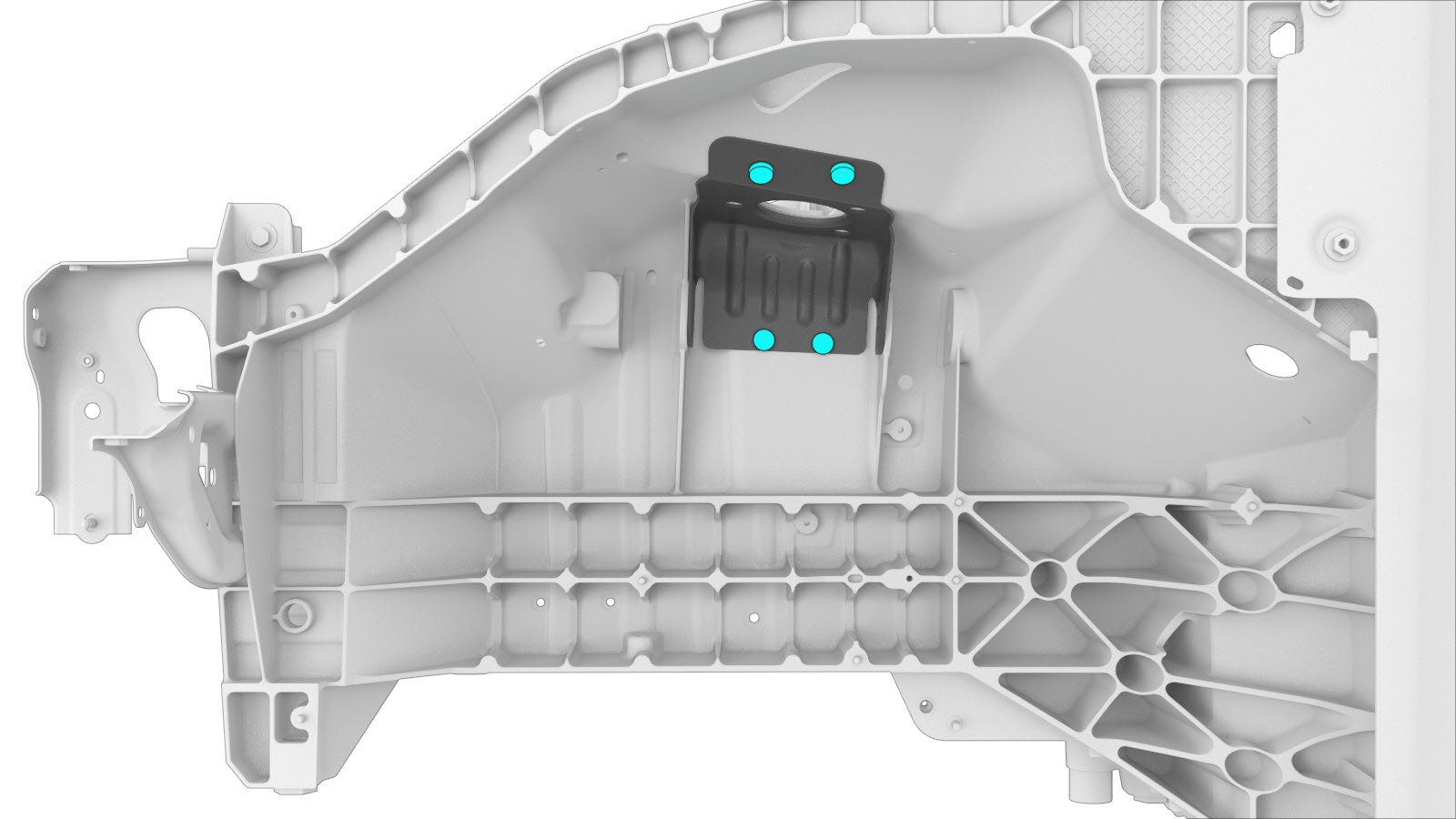

הסירו את הרכיב המקורי.
או מסמרות מבניות ברמת מפעל
-
הכינו להתקנה.
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
הערהבעת התאמת חיזוק Shock Tower, ודאו כי:
- החלק העליון של חיזוק Shock Tower יהיה חלק עם החלק העליון של ה-Shock Tower ביציקת תת-מרכב קדמי.
- כל פער בין החלק העליון של חיזוק Shock Tower וה-Shock Tower של יציקת תת-מרכב קדמי אינו יותר מאשר 0.5 מ"מ.
- התקינו את הרכיב או הרכיבים החדשים.
- בצעו את התפעולים הנדרשים לאחר תיקון.
