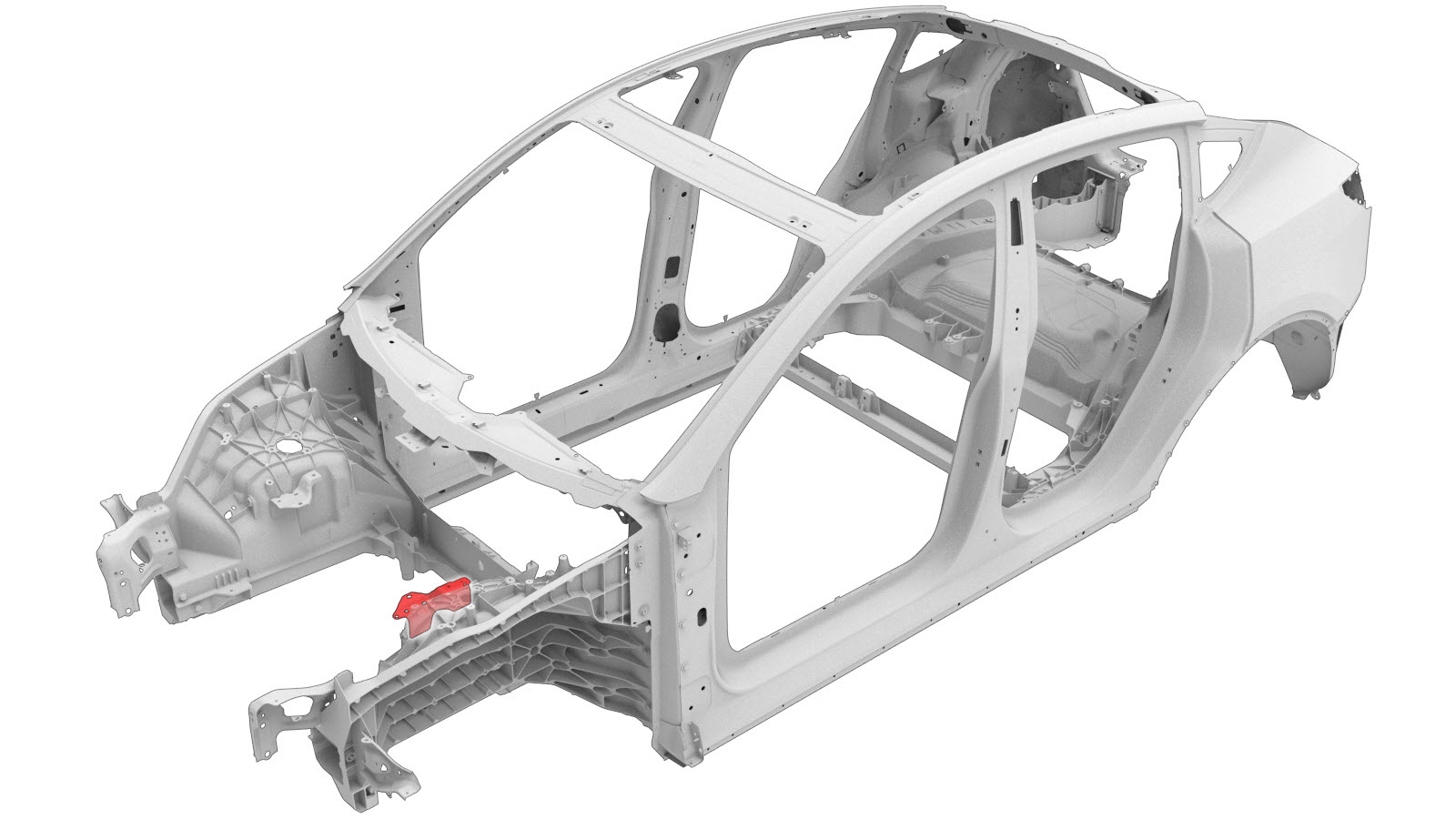

סוגר גשר Shock Tower (שמאלי)
קוד תיקון:
10101301702
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

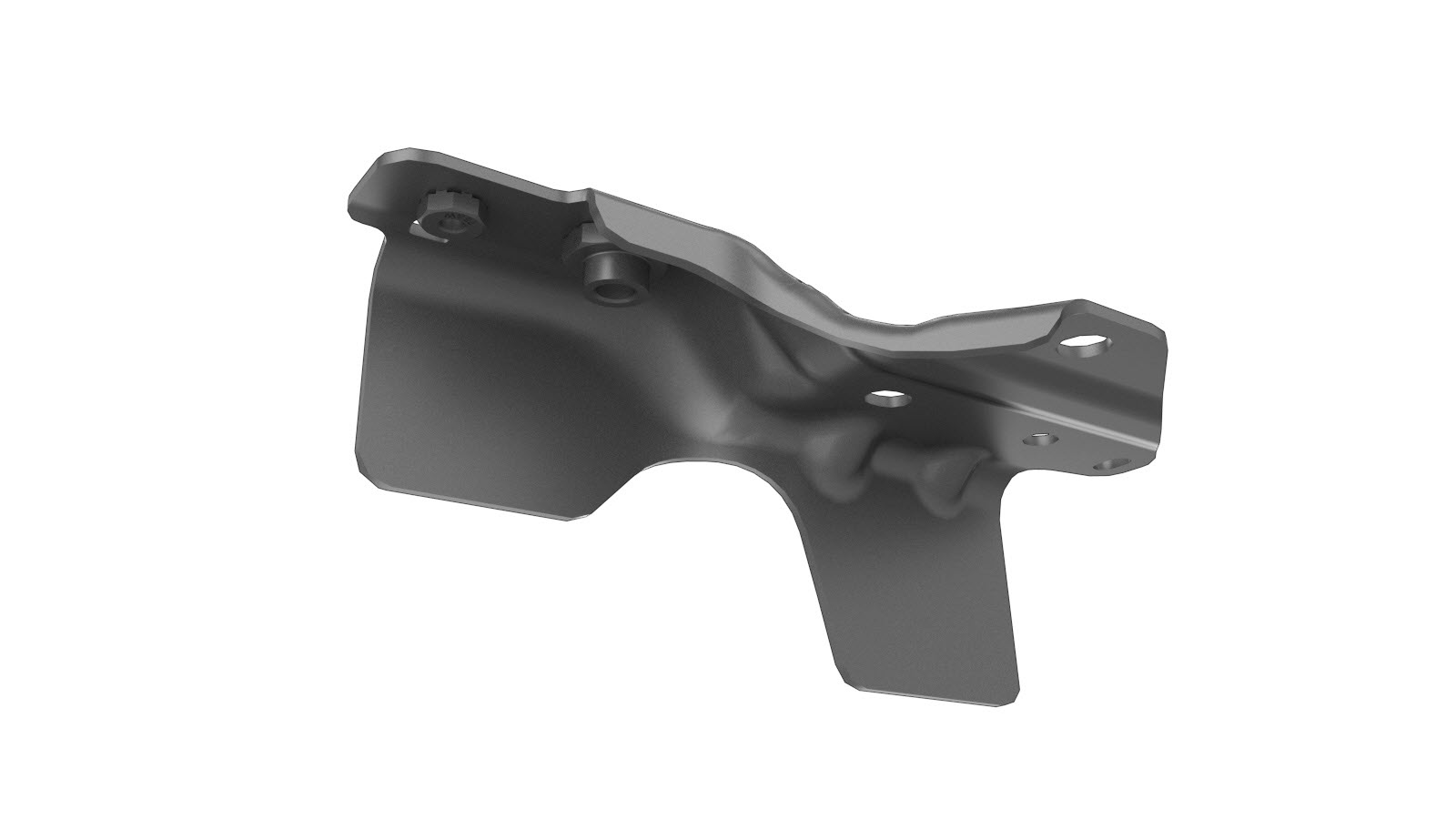

| 1 | ASY - BRKT SHOCKTOWER BRACE - LH (סוגר גשר Shock Tower - שמאלי) |
|
| חמישה |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את ה- חיזוק Shock Tower (רכבים שנבנו עד 6 בפברואר 2023).
-
הסירו את הרכיב המקורי.
או

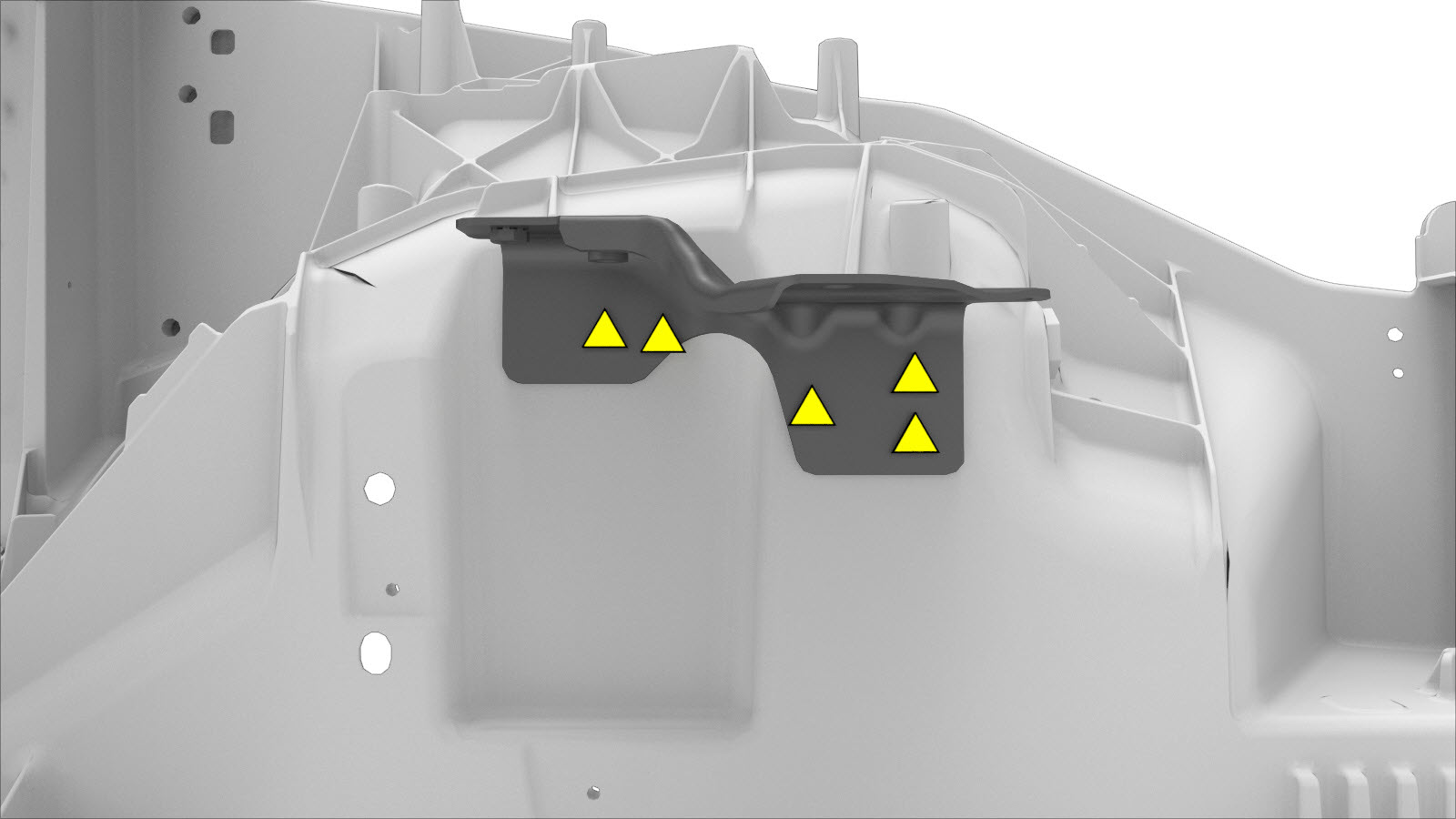

ריתוכי נקודה של המפעל
-
הכינו להתקנה.
הערההתקינו מסמרות מתוך בית ההגה.
או

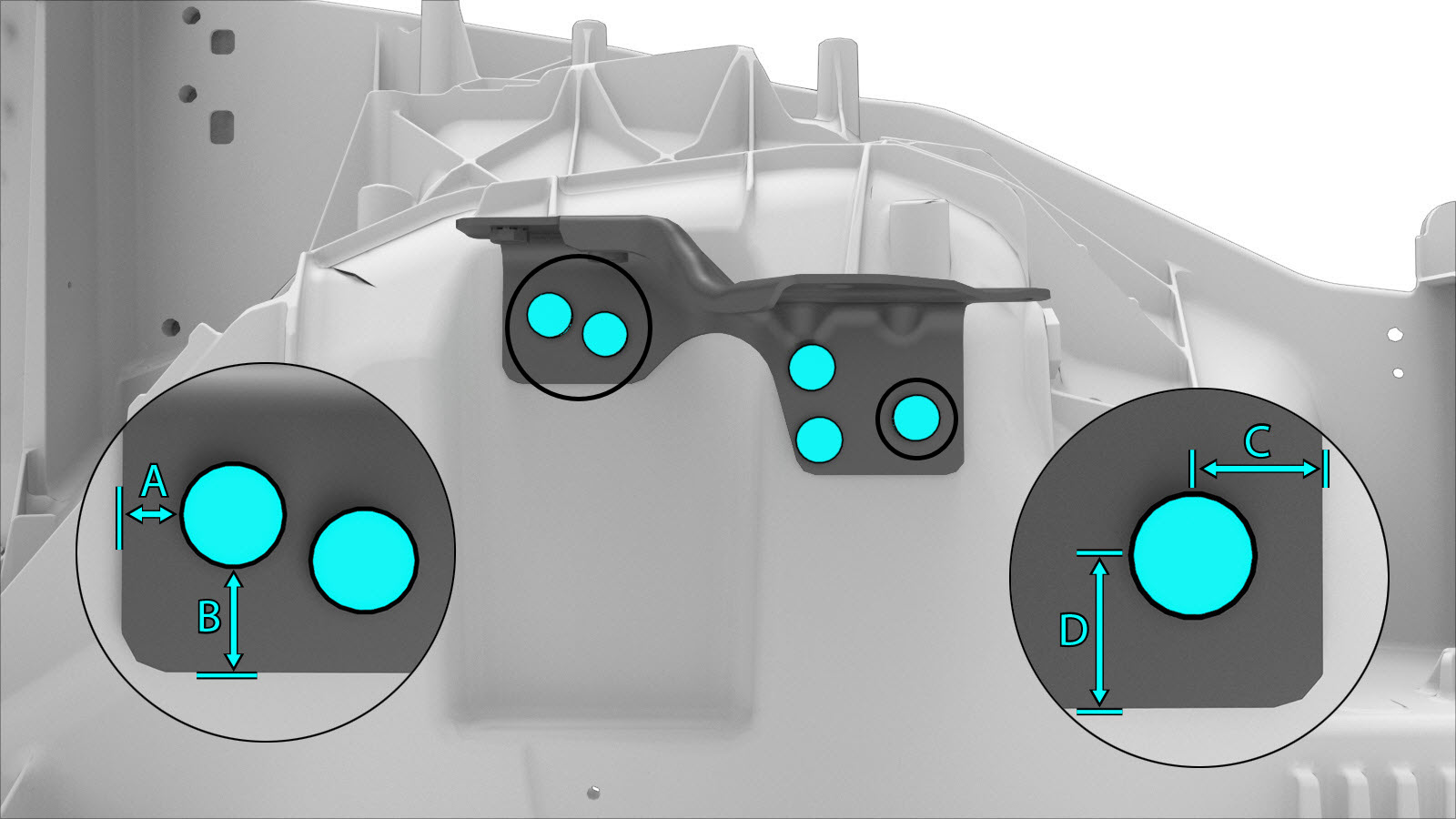

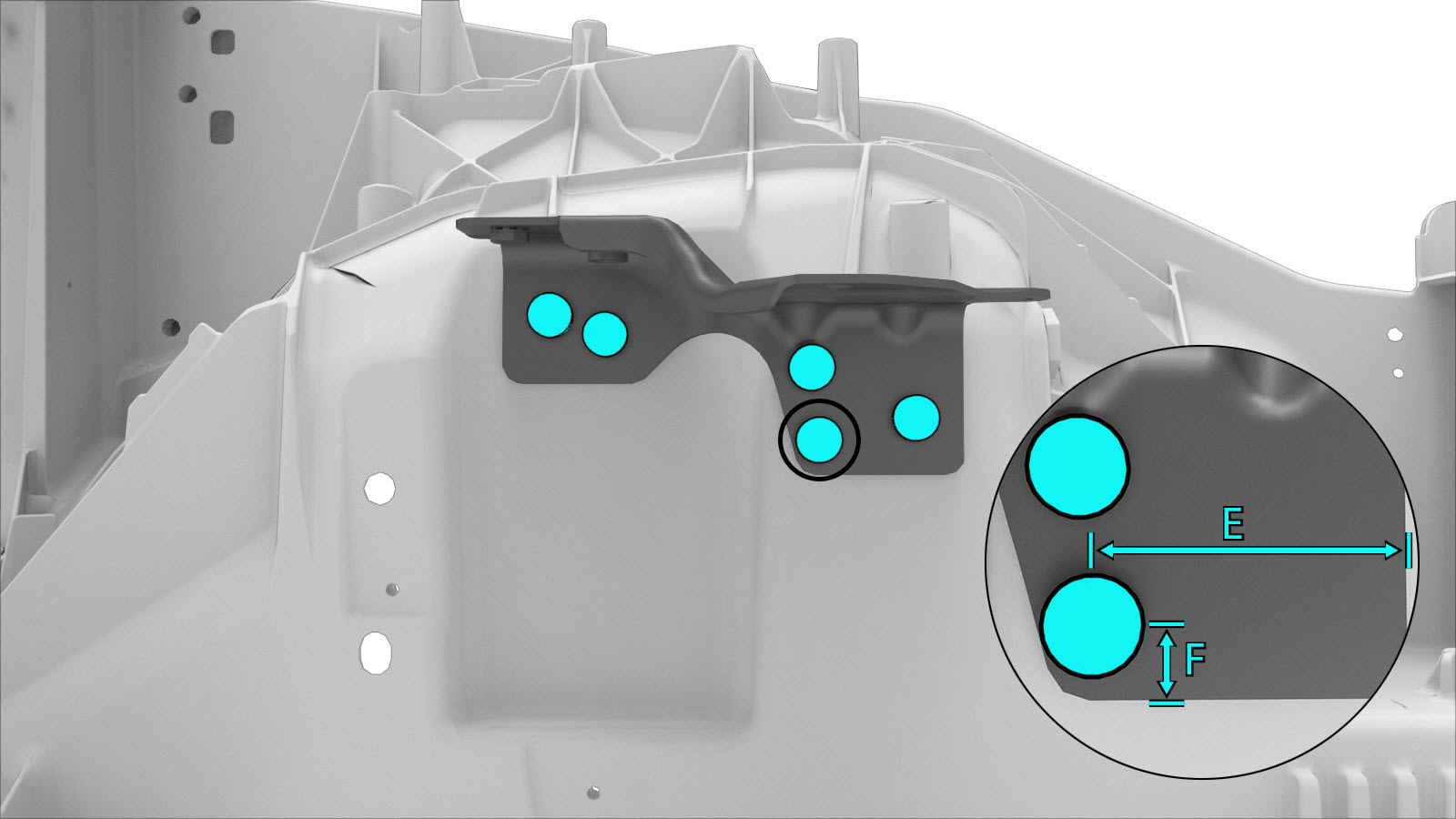

מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
- A = 20 מ"מ.
- B = 28 מ"מ.
- C = 20 מ"מ.
- D = 23 מ"מ.
- E = 58 מ"מ.
- F = 14 מ"מ.
- G = 43 מ"מ.
- H = 61 מ"מ.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- התקינו את הרכיב או הרכיבים החדשים.
-
התקינו את ה-חיזוק Shock Tower (רכבים שנבנו עד 6 בפברואר 2023).
- בצעו את התפעולים הנדרשים לאחר תיקון.
