טבעת דלת פנימית
נתוני תיקון
- כל מקטע פרטני או כל שילוב מקטעים של טבעת דלת פנימית ניתן להחלפה ככל וקווי החיתוך המאוזכרים מהחלק תיאורי מקטע טבעת דלת פנימית של מסמך זה הנם בשימוש.
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- התקינו כראוי את הרכב על גבי מתקן ההרמה כאשר אתם מבצעים תהליך זה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|
| 1 | MY ASY-DR RING INR (טבעת דלת פנימית) |
|
| 9 |
מסמרת נורה מבנית, 6.5 מ"מ
|
|
| 4 |
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
|
|
| 6 |
מסמרת Flow Form S18
|
|
| 6 |
בורג
BOLT & WSHR[FL],M8-1.25x32 |
מספר חלק של Tesla 1119448-00-A. |
| 1 |
בורג
T2000,M8x1.25-30 |
מספר חלק של Tesla 1637725-00-A. |
| 7 |
בורג, ראש טורקס
BOLT,TEP,M10-1.5x35 |
מספר חלק של Tesla 1618776-00-B. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תיאורי מקטע טבעת דלת פנימית
| טבעת דלת פנימית, תת-מרכבים, וחיתוך תת-מכלול | |
|---|---|
| טבעת דלת פנימית (מוצג להלן) הוא רכיב יחיד, וניתן להחליפו בתיקון יחיד: | לחלופין, במקום להחליף את טבעת דלת פנימית בשלמותה, אזורים של טבעת דלת פנימית ניתנים להחלפה באמצעות חלקים של חלק השירות טבעת דלת פנימית באמצעות קווי החיתוך המתוארים במסמך זה. |
|
|
|

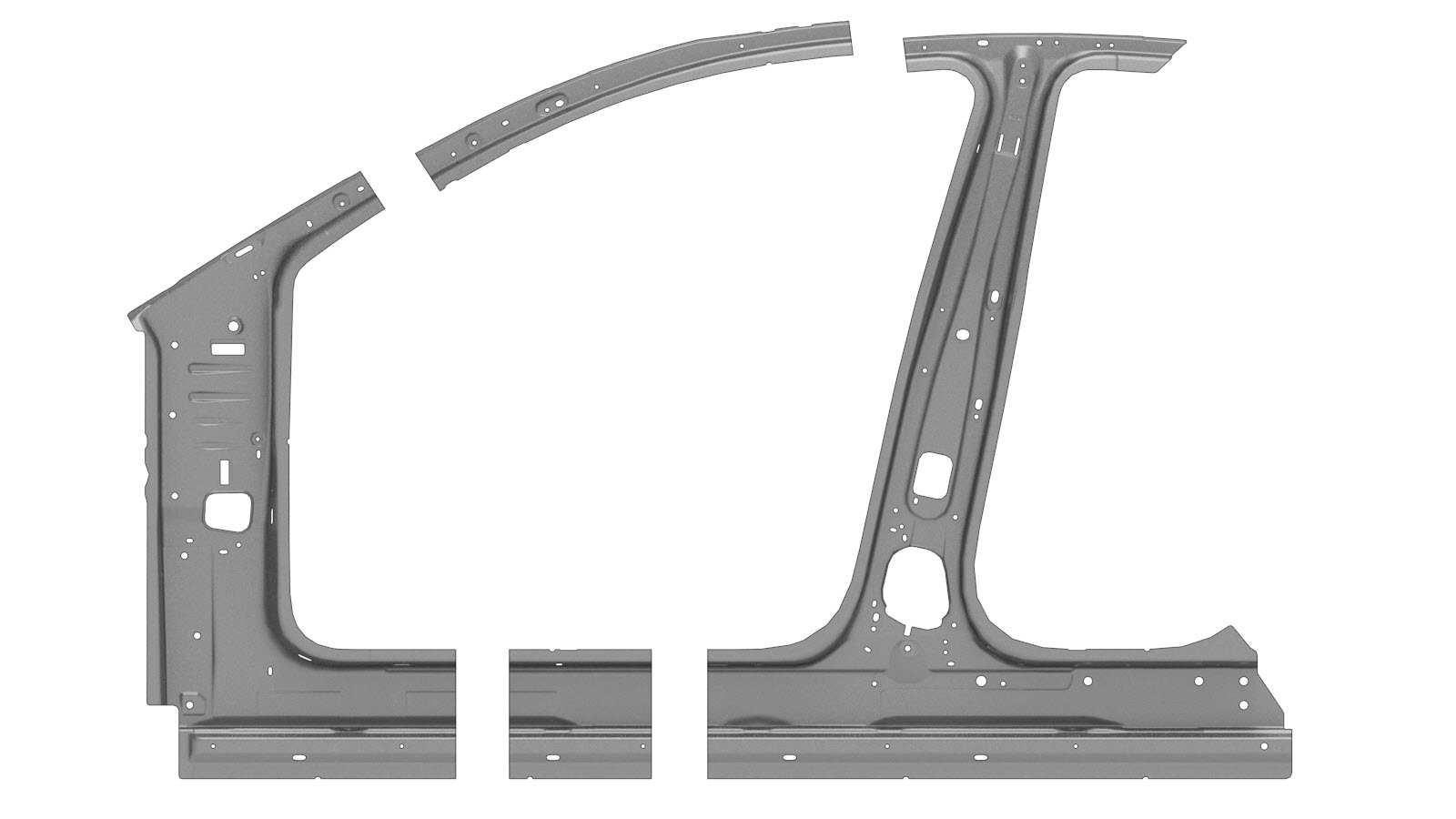

| טבעת דלת פנימית (שלם) | מקטעי טבעת דלת פנימית |
| תיאורי מקטע טבעת דלת פנימית | |
|---|---|
|
מקטע קורת A-Pillar
הערה

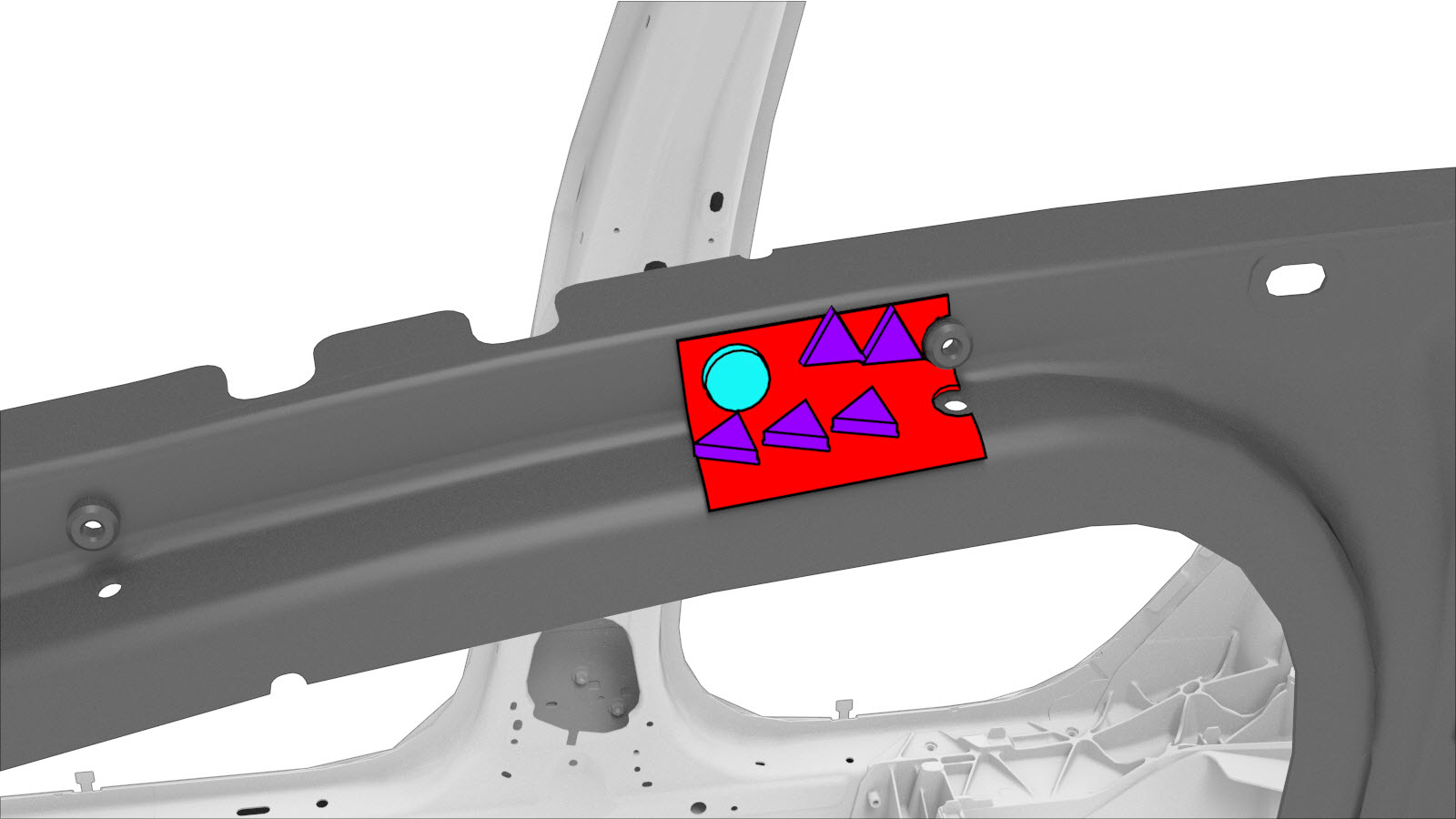

צרו לוחית חיזוק
רוחב 80 מ"מ, והתקינו אותו כפי שמצוין. |

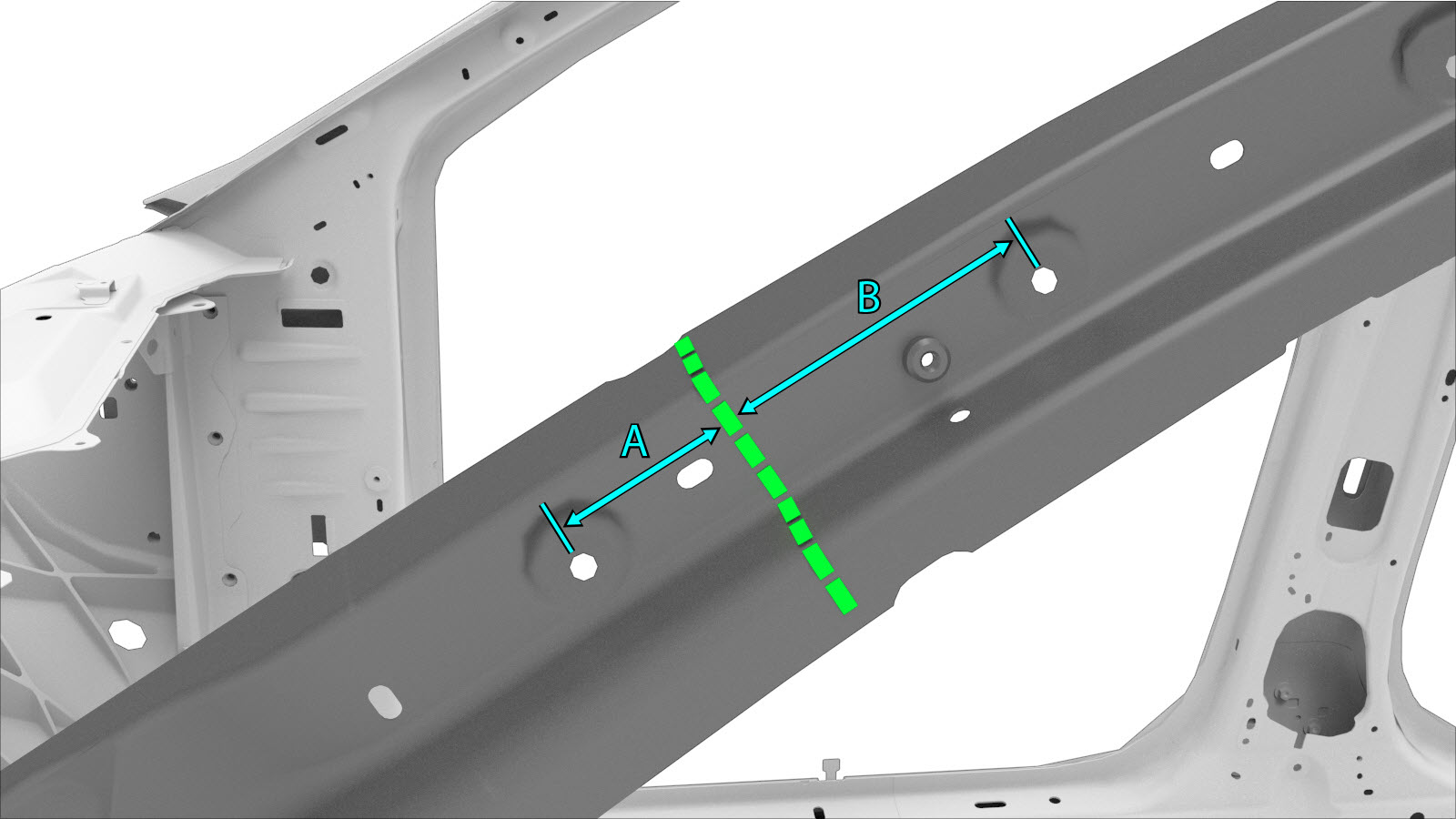

קו חיתוך קורת Hinge Pillar לקורת A-Pillar קו חיתוך קורת A-Pillar לקורת B-Pillar לוחית חיזוק קורת Hinge Pillar לקורת A-Pillar לוחית חיזוק קורת A-Pillar לקורת B-Pillar |
|
חיתוך קורת Hinge Pillar
הערה
צרו והתקינו לוחיות חיזוק
והתקינו אותם כפי שמצוין. הערה כל לוחית חיזוק צריכה להיות ברוחב 80 מ"מ. |
קו חיתוך קורת Hinge Pillar לקורת A-Pillar קו חיתוך קורת Hinge Pillar לסף לוחית חיזוק קורת Hinge Pillar לקורת A-Pillar לוחיות חיזוק קורת Hinge Pillar לסף
|
|
מקטע קורת B–Pillar
הערה

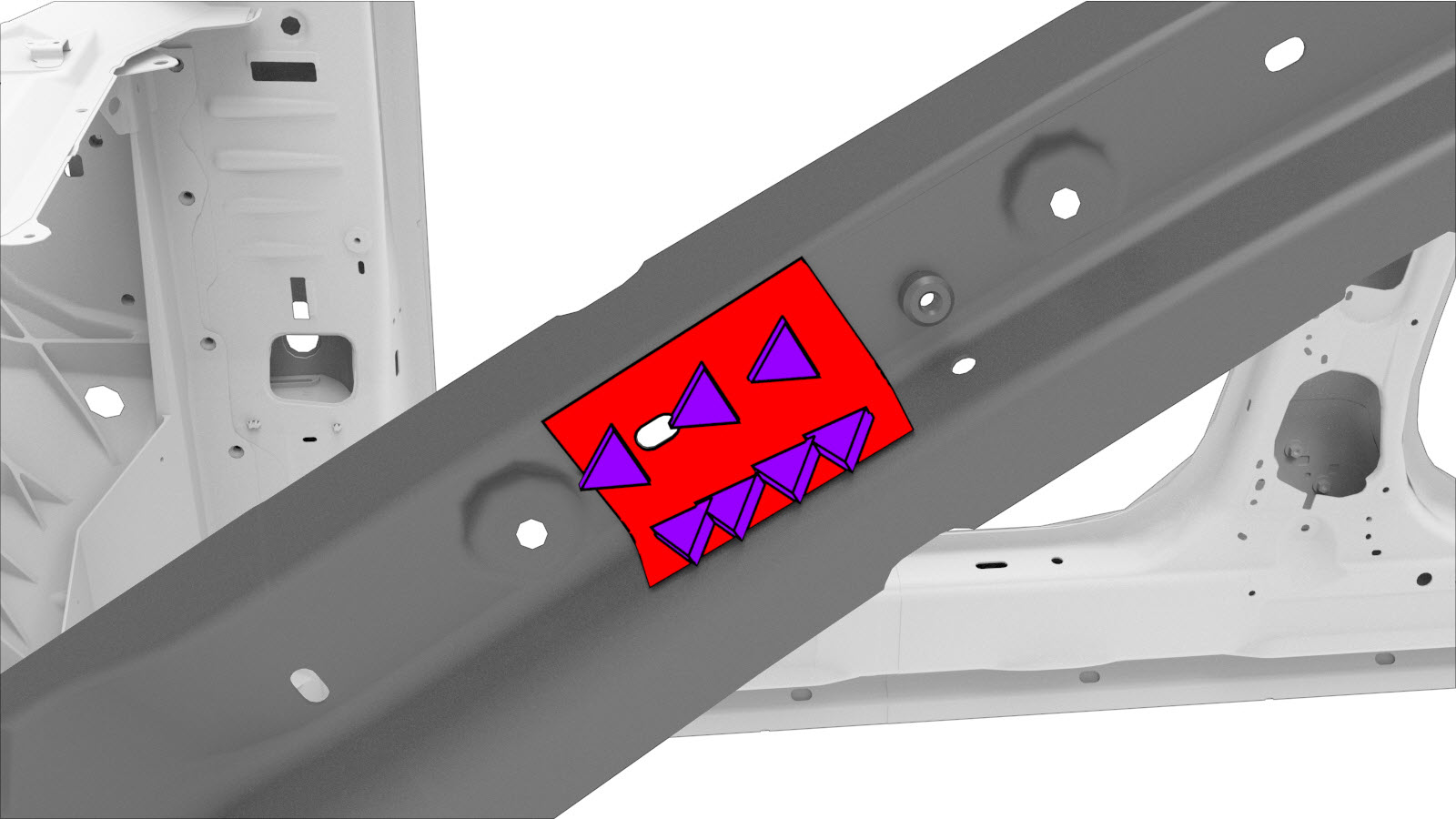

צרו לוחית חיזוק
רוחב 80 מ"מ, והתקינו אותו כפי שמצוין. |

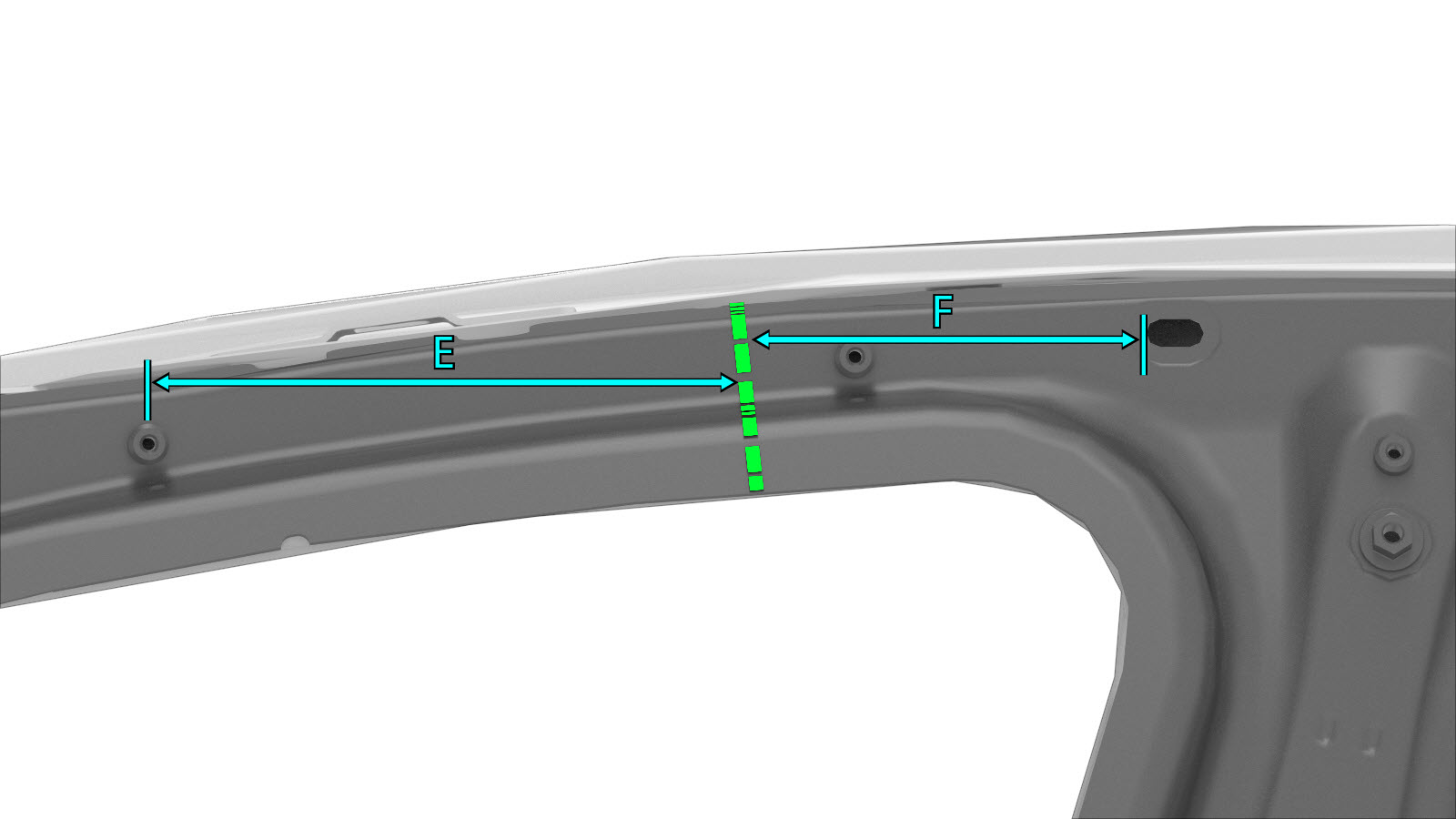

קו חיתוך קורת A-Pillar לקורת B-Pillar קו חיתוך קורת B-Pillar לסף לוחית חיזוק קורת A-Pillar לקורת B-Pillar לוחיות חיזוק סף לקורת B-Pillar
|
|
מקטע סף
הערה

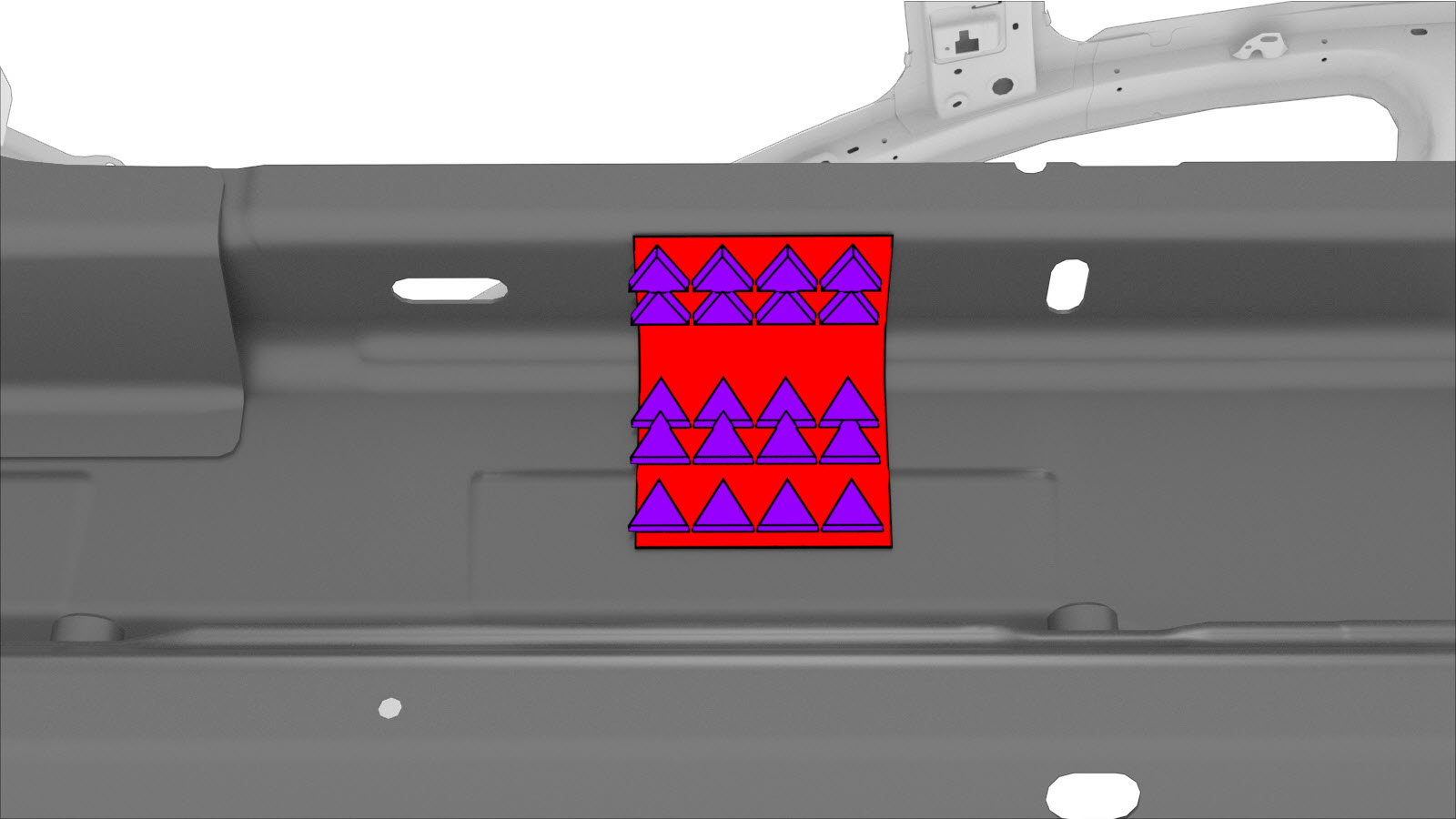

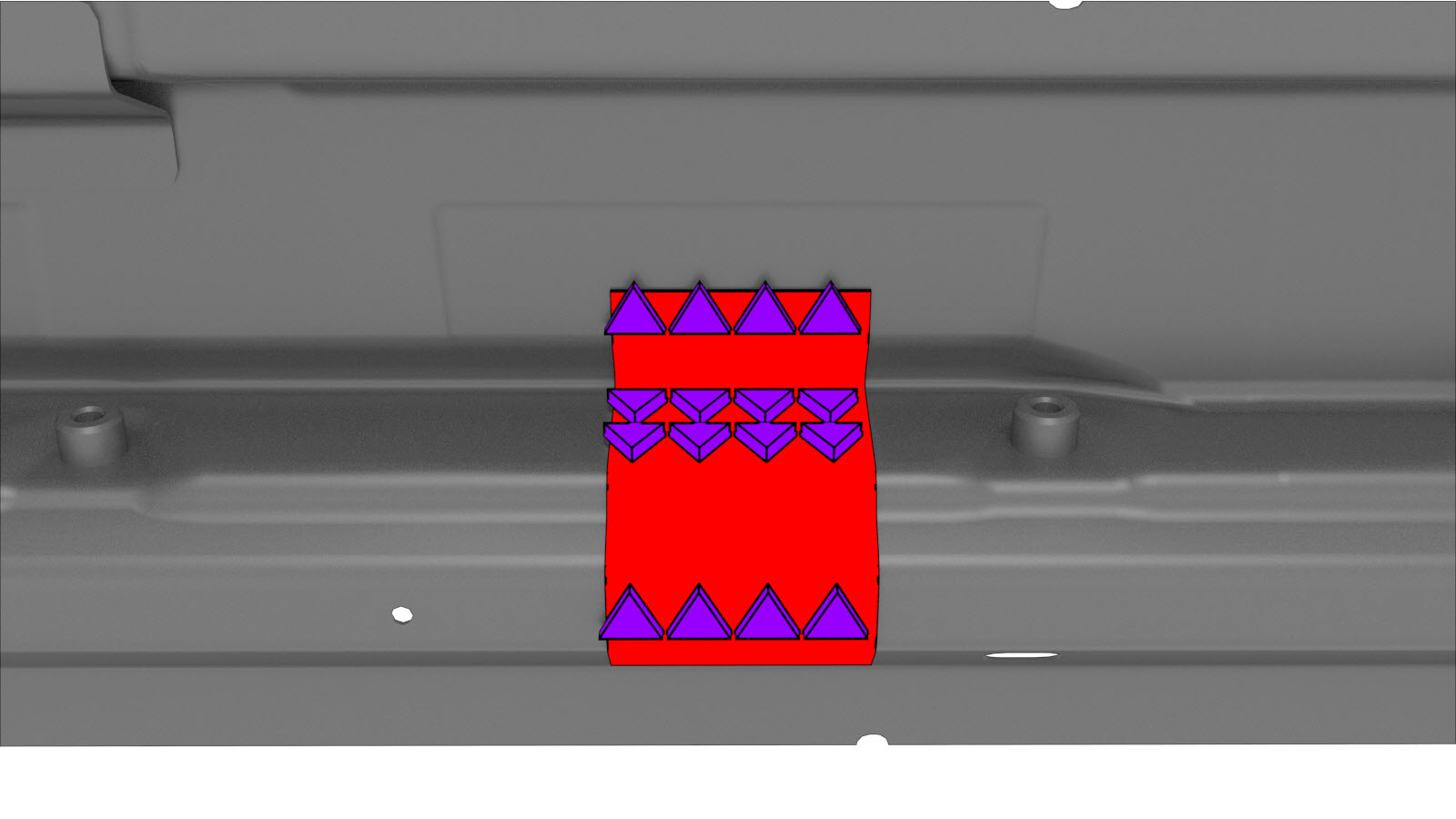

צרו והתקינו לוחיות חיזוק
והתקינו אותם כפי שמצוין. הערה כל לוחית חיזוק צריכה להיות ברוחב 80 מ"מ. |

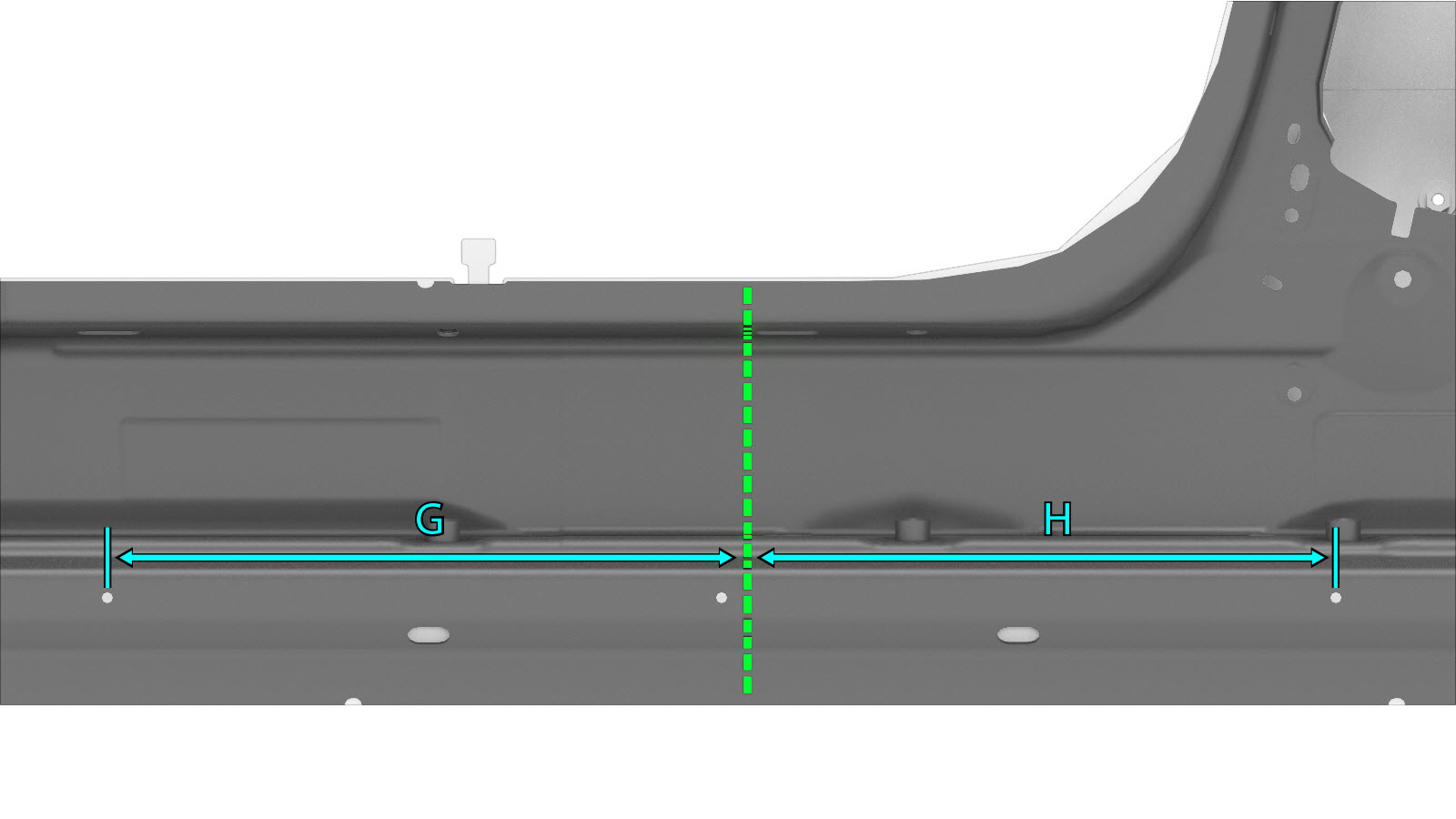

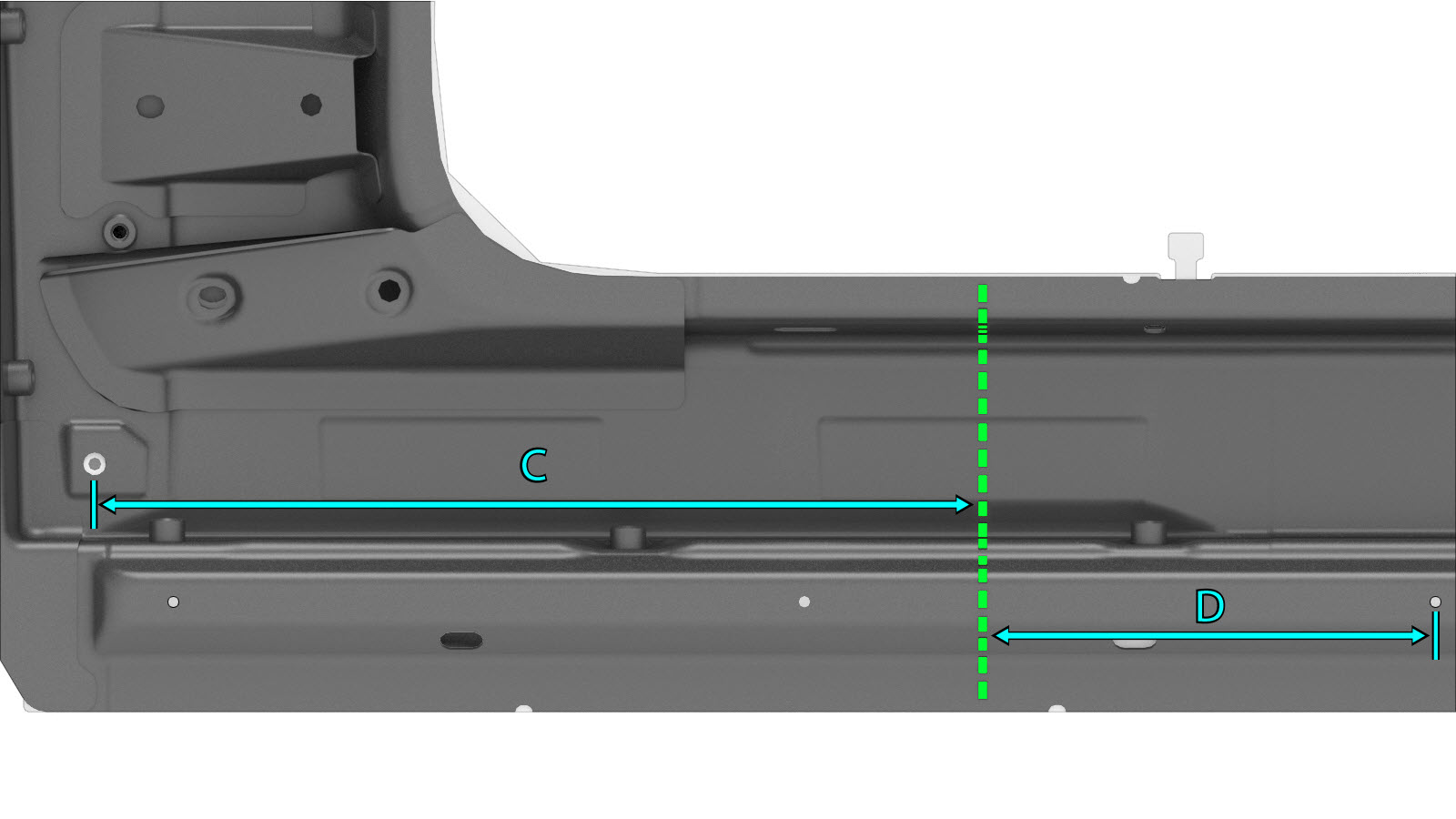

קו חיתוך קורת Hinge Pillar לסף קו חיתוך סף לקורת B-Pillar לוחיות חיזוק קורת Hinge Pillar לסף

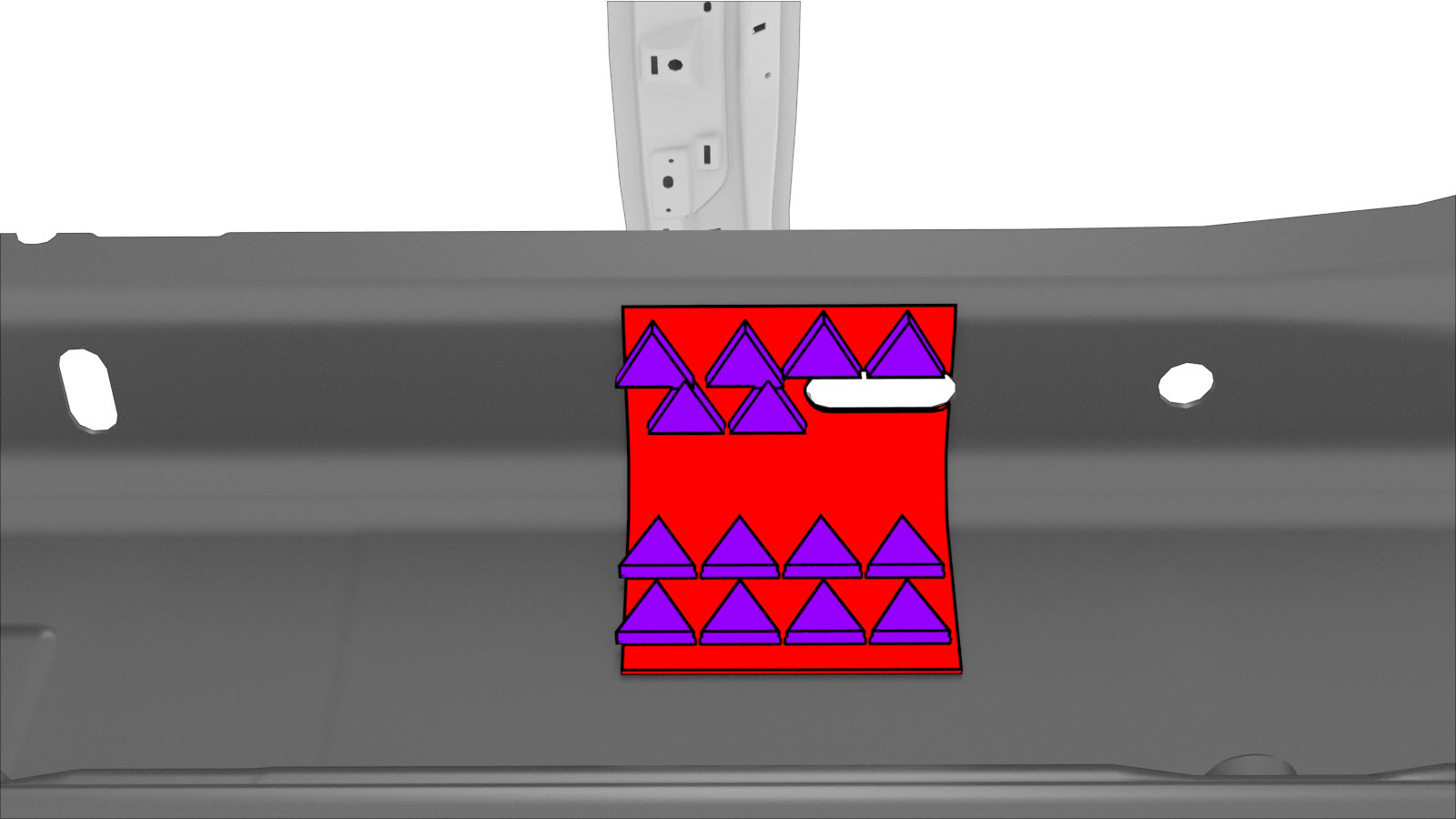

לוחיות חיזוק סף לקורת B-Pillar
|
תהליך התיקון
-
הסירו את החלק הנדרש עבור ה- טבעת דלת חיצונית.
-

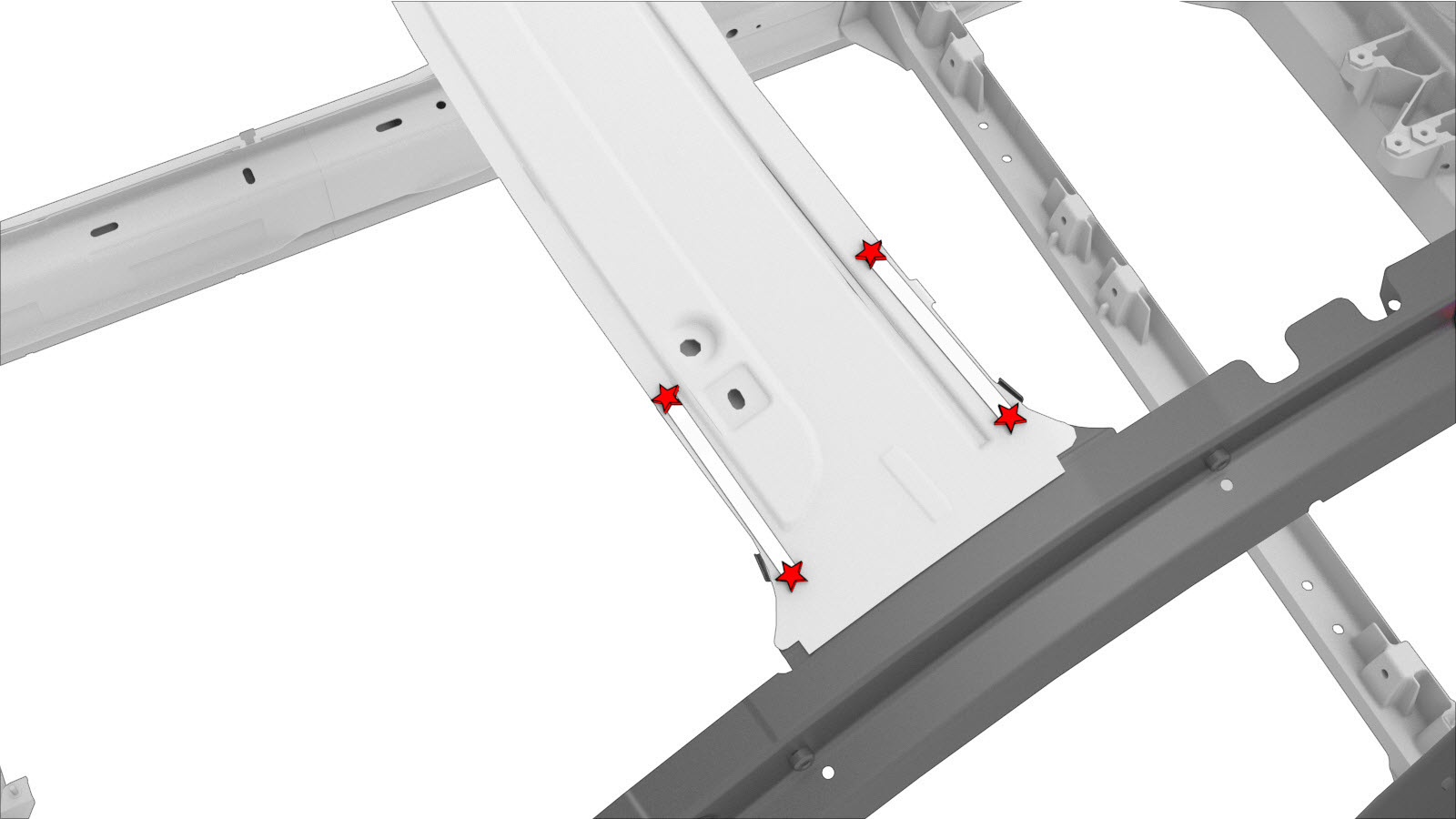

לתיקון מקטע קורת Hinge Pillar, סף או קורת B-Pillar בלבד: הסירו את ה-צד סף פנימי.
- אם אתם מחליפים מקטע של טבעת דלת פנימית: סמנו את טבעת דלת פנימית במיקומי קו חיתוך המקטע המתוארים ב- תיאורי מקטע טבעת דלת פנימית.
-

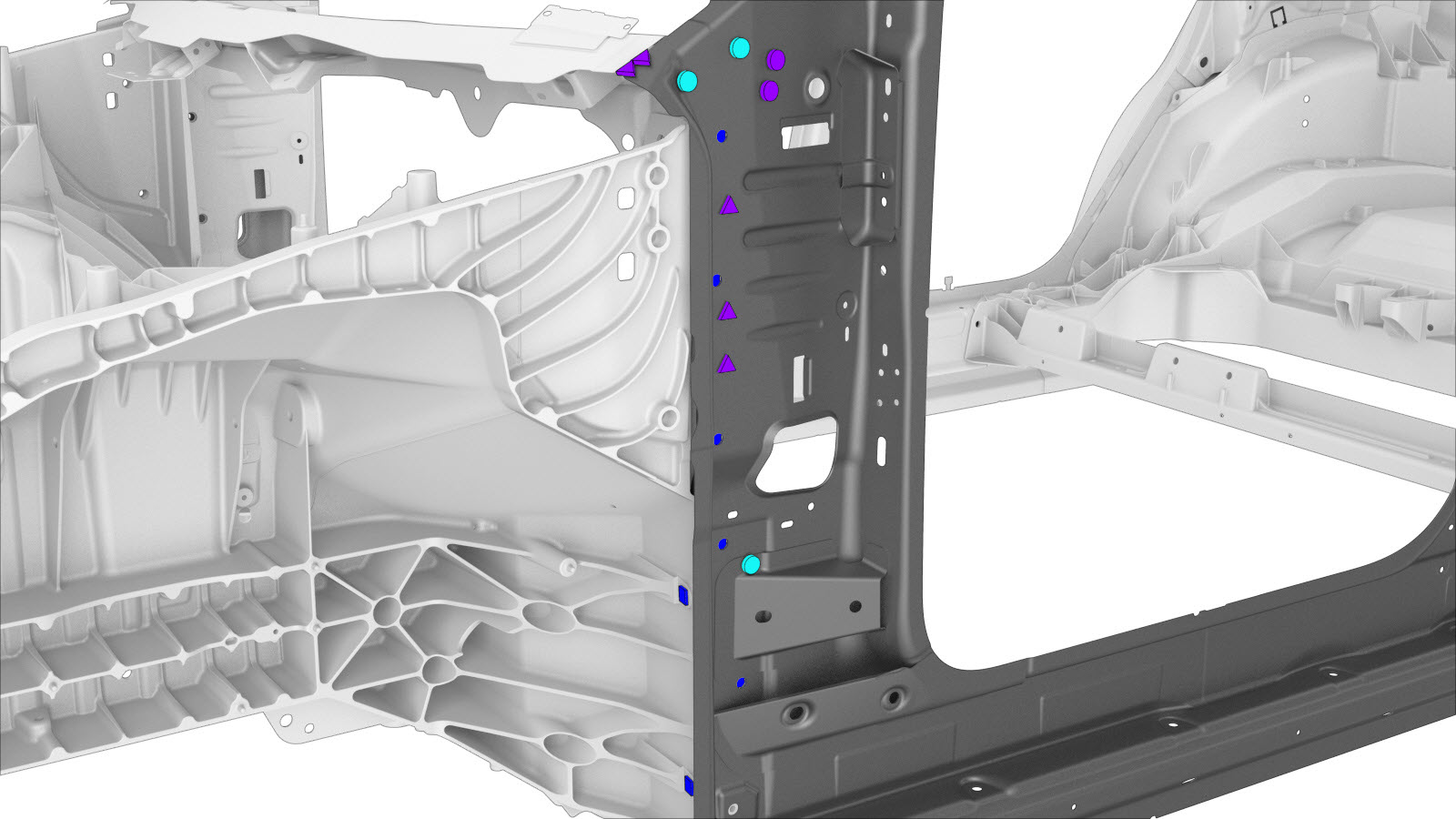

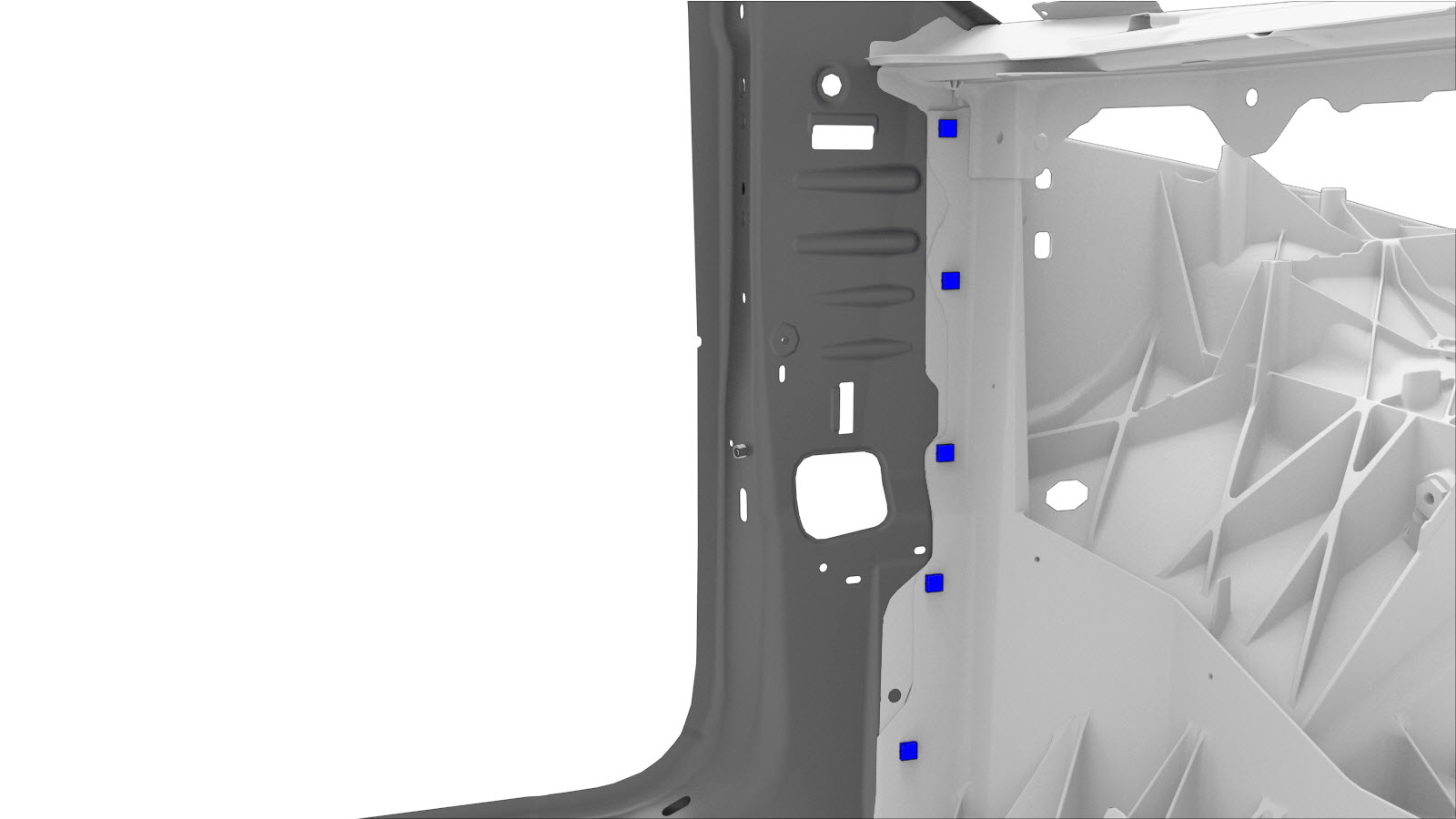

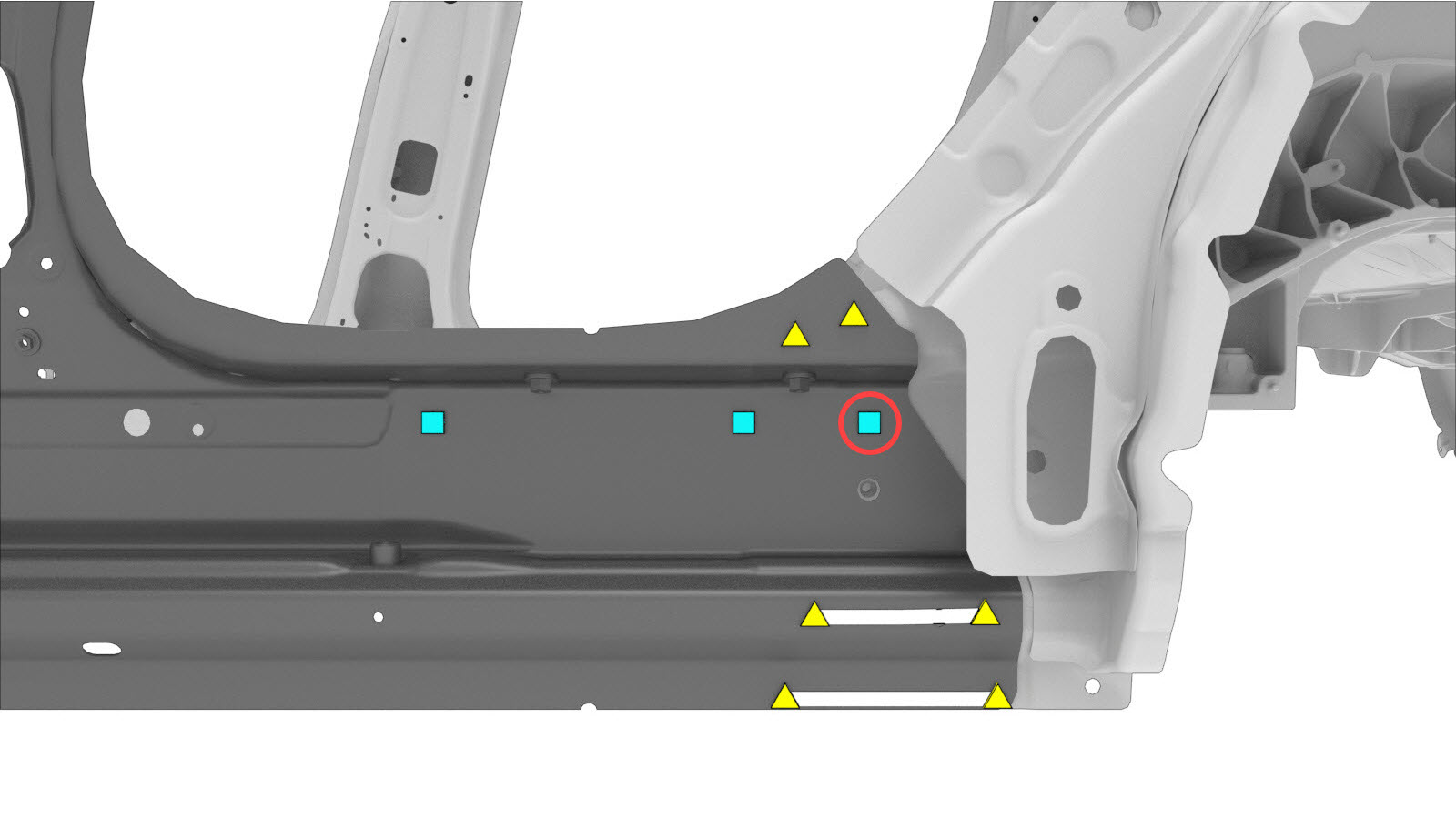

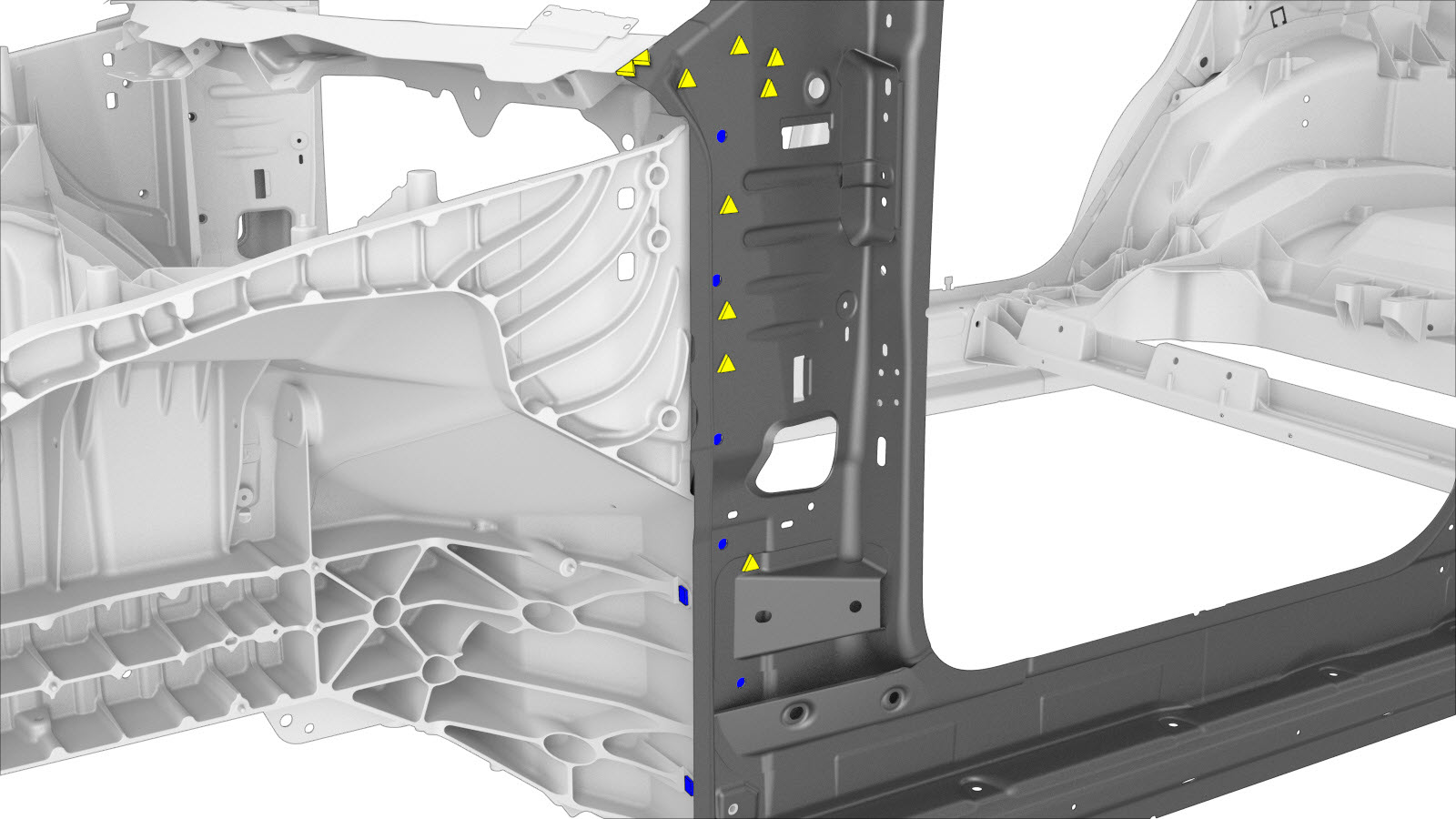

הסירו את הרכיב המקורי.
או
ריתוכי נקודה של המפעל
בורג
הערהייתכן והבורג המוקף באדום לא יהיה קיים בכל הרכבים.הערהשמרו את הברגים להתקנה מחדש בשלב מאוחר יותר.
- לתיקוני מקטע בלבד: צרו לוחיות גיבוי או לוחיות חיזוק כפי שמתואר ב- תיאורי מקטע טבעת דלת פנימית.
-

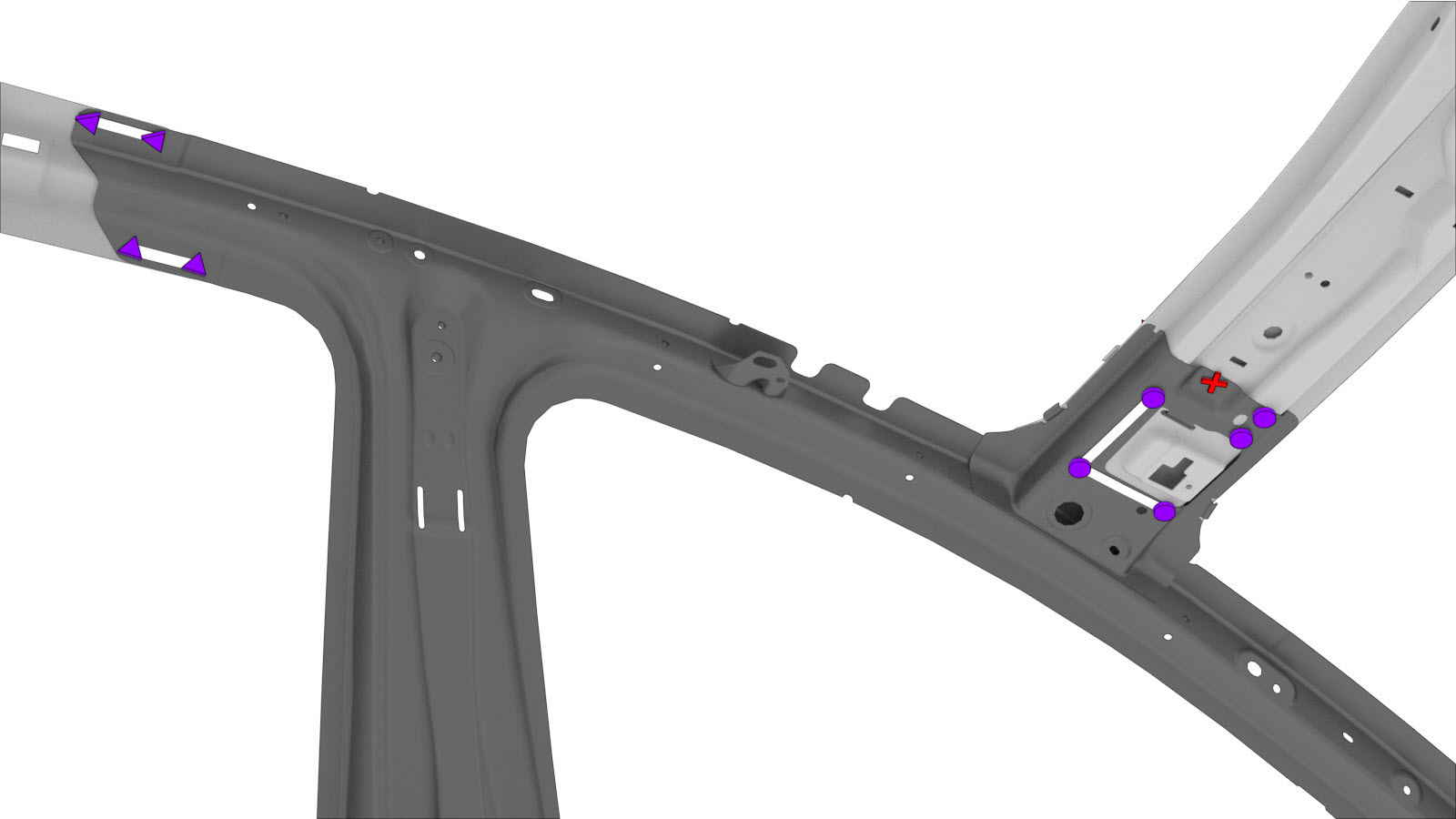

הכינו להתקנה.

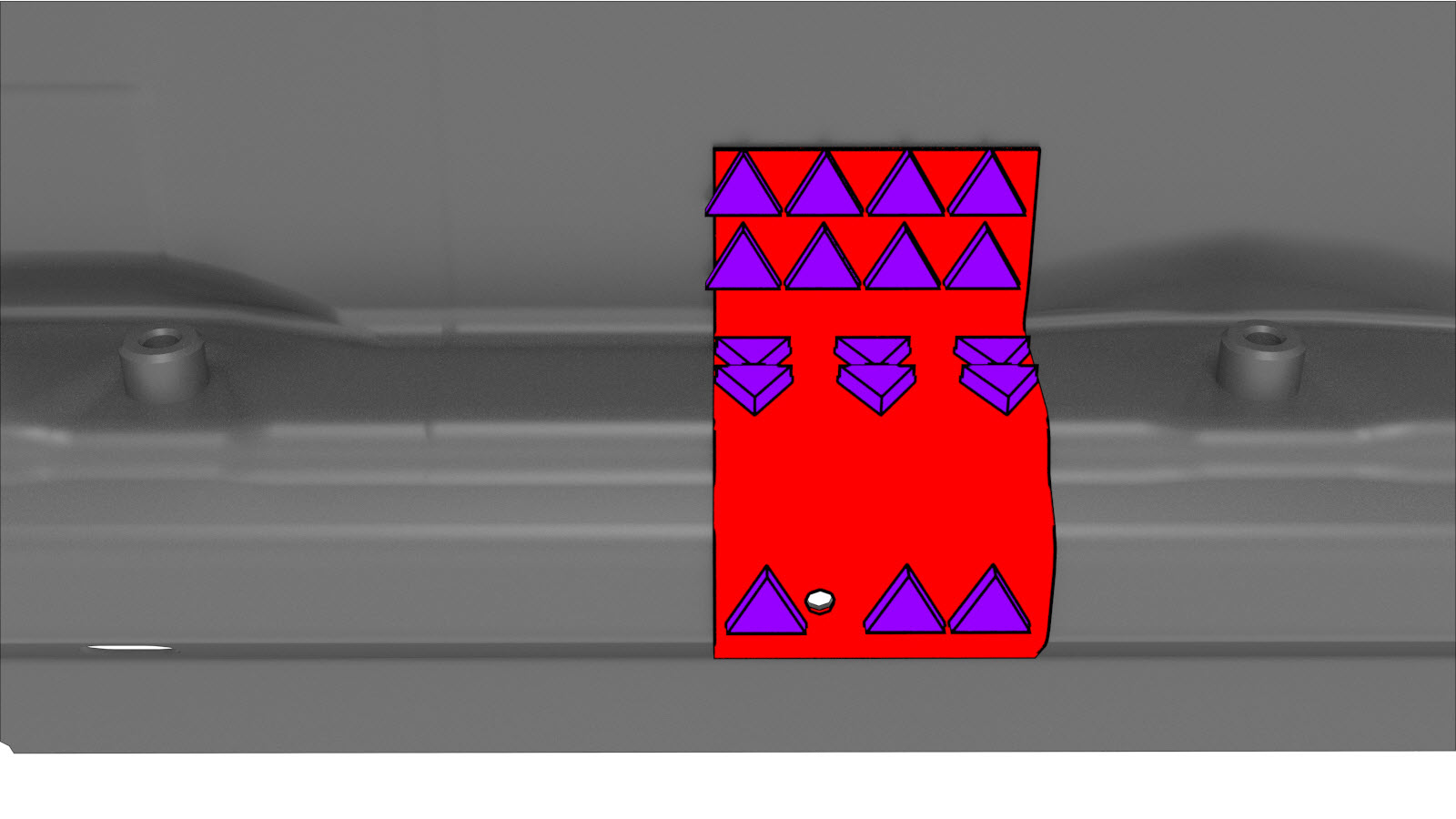

הערהX אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.
או

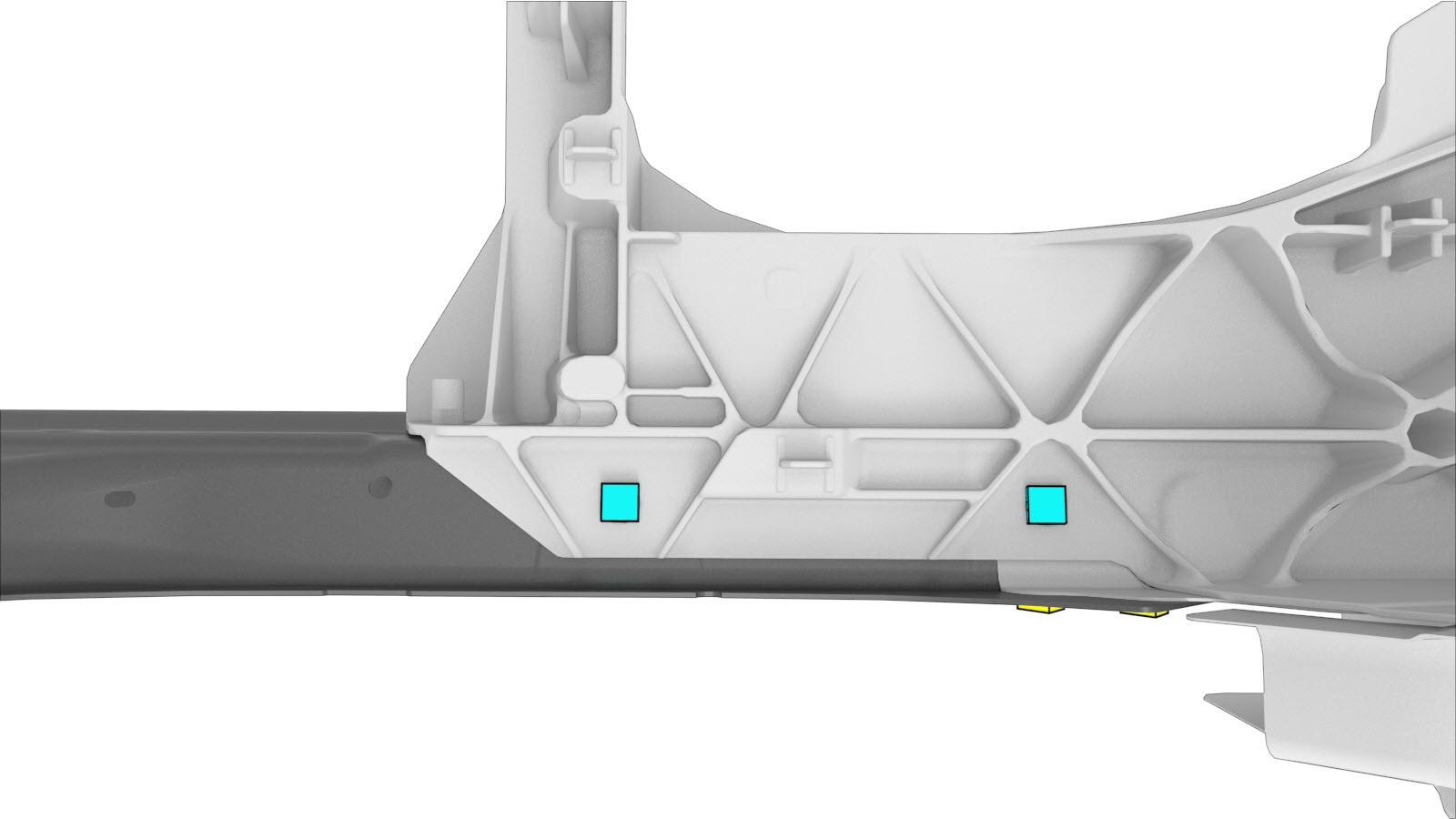

התקנת נקודות ריתוך
או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
או מסמרות נורה מבניות, 6.5 מ"מ
בורג
הערההחליפו את הבורג המוקף באדום רק אם הוא היה קיים ברכיב המקורי.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
- לתיקוני מקטע בלבד: התקינו לוחיות חיזוק כפי שמתואר ב-תיאורי מקטע טבעת דלת פנימית.
-
התקינו את הרכיב או הרכיבים החדשים.
יש להדק את הברגים עד למומנט להלן:
-
בורג
מספר חלק של Tesla 1637725-00-A: 48 Nm.
-
בורג
מספר חלק של Tesla 1119448-00-A: 35 Nm.
-
בורג, ראש טורקס
מספר חלק של Tesla 1618776-00-B: 65 Nm.
-
-
בצעו ריתוך נקודת התנגדות.
אזהרהאי עמידה באזהרות הבטיחות, כולל שימוש בציוד מיגון אישי, עלול להוביל פציעות חמורות או נזק לרכוש. רק טכנאים אשר השלימו בהצלחה את הכשרת הריתוך המורשת של Tesla מורשים לרתך רכיבים מבניים ברכבי Tesla.זהירותאל תרתכו כלי רכב של Tesla לפני ביצוע תהליך בידוד חשמלי של כלי הרכב (עיינו במדריך השירות הייעודי לכלי הרכב למידע נוסף על תהליך בידוד חשמלי של כלי הרכב). ריתוך בכלי רכב של Tesla עם מערכת מתח גבוה או נמוך ללא בידוד עלול לגרום לנזק לרכיבי כלי הרכב.
-
לתיקון מקטע קורת Hinge Pillar, סף או קורת B-Pillar בלבד: התקינו את ה-צד סף פנימי.
-
התקינו את החלק הנדרש עבור ה- טבעת דלת חיצונית.
- בצעו את התפעולים הנדרשים לאחר תיקון.
