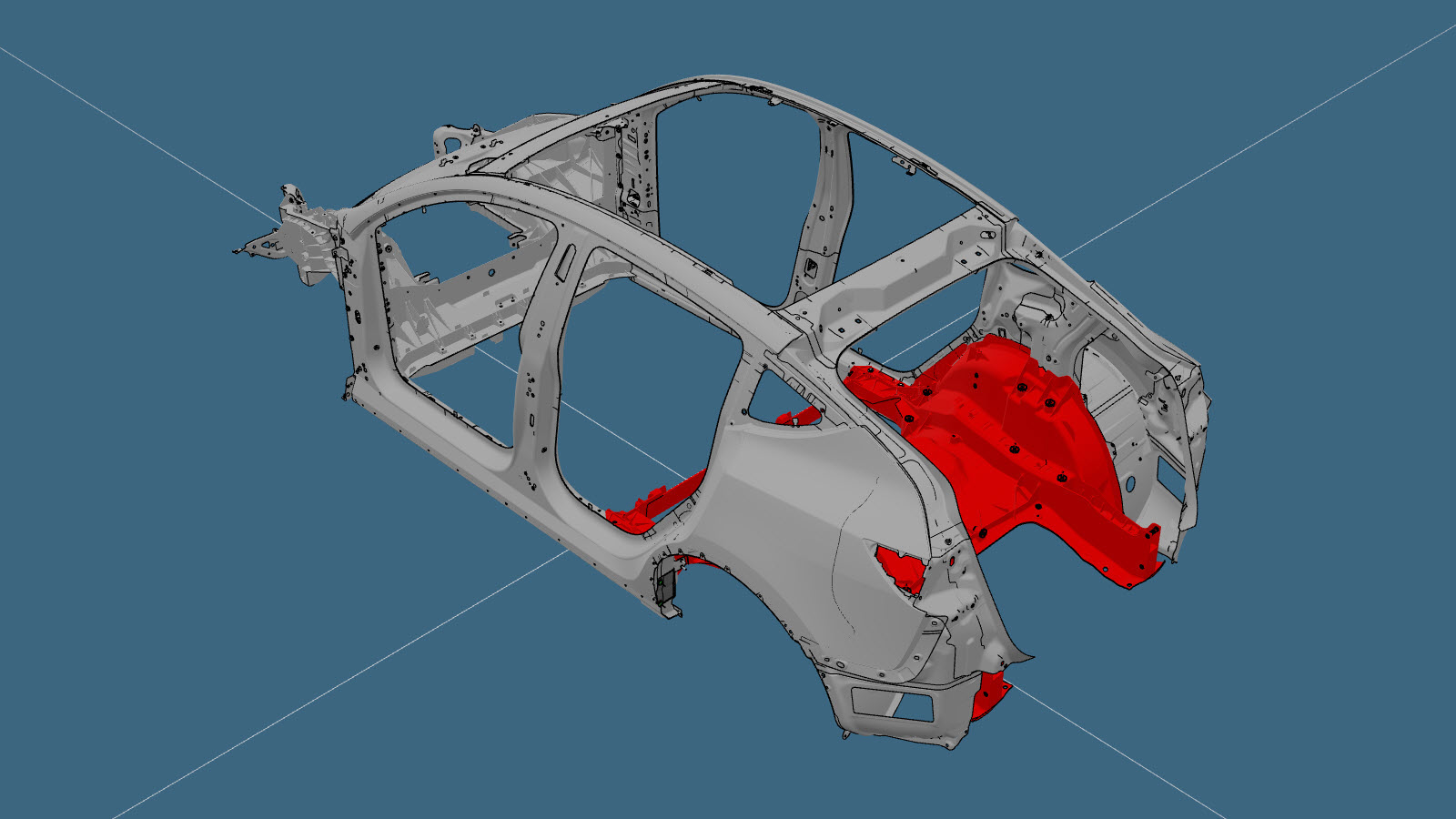

יציקת תת-מרכב אחורי (חתיכה אחת)

קוד תיקון: 10102101202 הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.

נתוני תיקון

רשימת חלקים

כמות תיאור תמונה / הערות

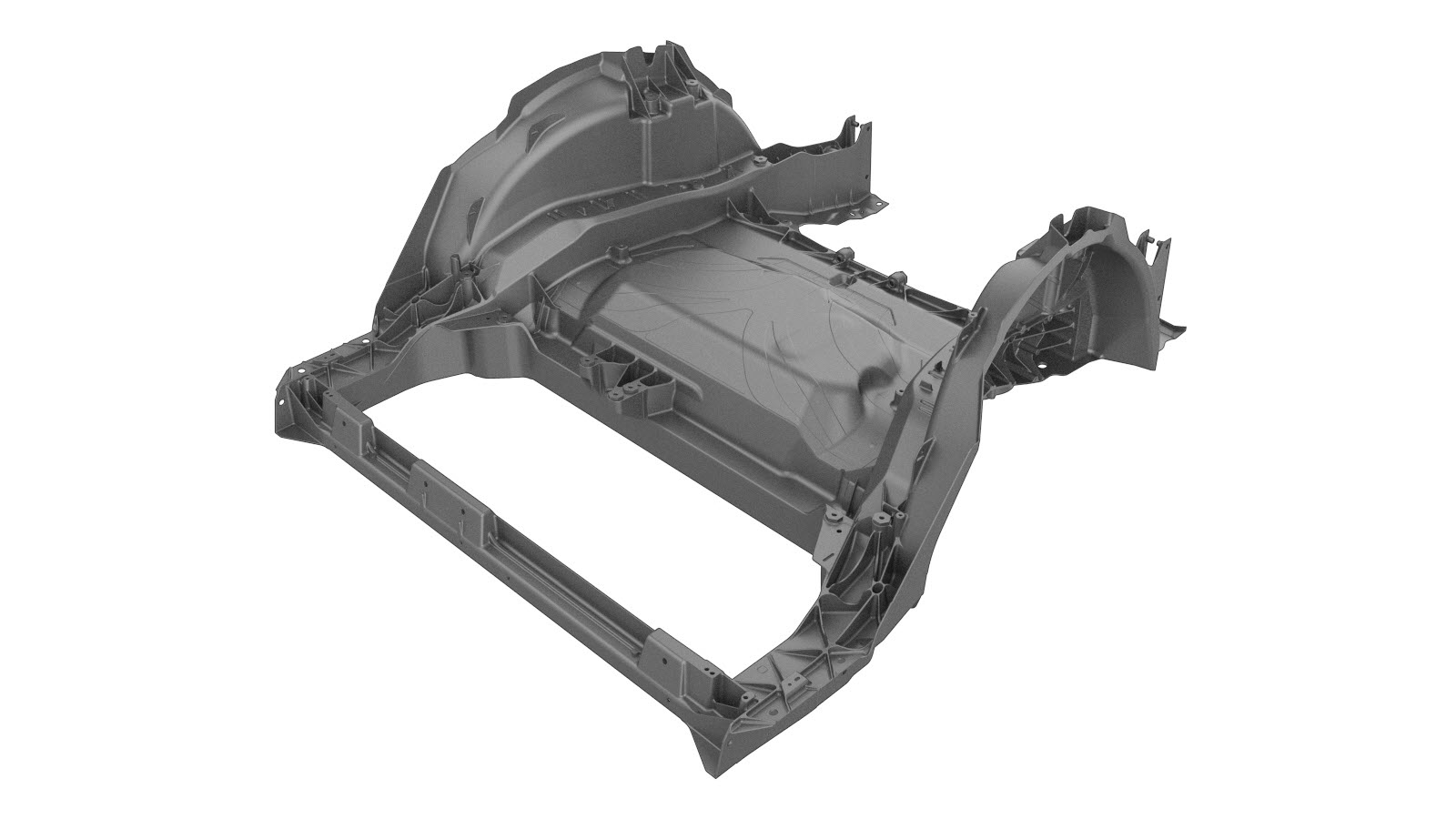

‎1 CAST RUB-SP E-COATED (יציקת תת-מרכב אחורי ביחידה אחת)

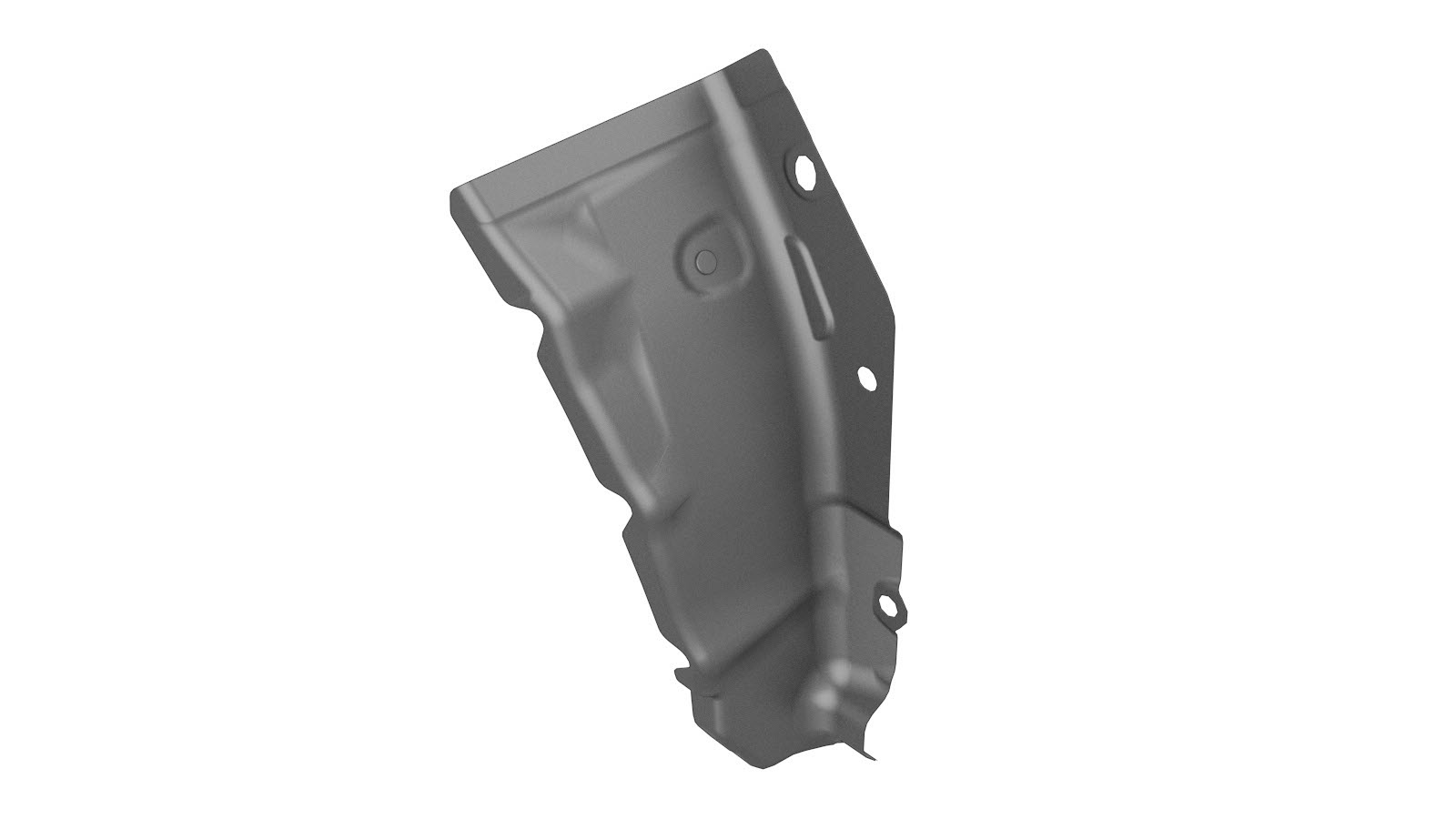

‎1 ASSEMBLY - EXTENSION REAR WHEEL HOUSE - LEFT HAND SERVICE E-COATED (הארכת בית ההגה – קדמי – צד שמאל)
‎1 ASSEMBLY - EXTENSION REAR WHEELHOUSE - RIGHT HAND SERVICE E-COATED (הארכת בית ההגה – קדמי – צד ימין)
21 מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
24 מסמרת 4.8 מ"מ
12 בורג , BOLT&WSHR[FL],M8-1.25x32 מספר חלק של Tesla‏ 1119448-00-A.
2 NUT AND WASHER[FL] - HF - M8-1.25 - [10] - ZINC NICKEL מספר חלק של Tesla‏ 1118837-00-A.
2 SEMS,[FL],HX,M8x23.5,[109],G1009,PTC מספר חלק של Tesla‏ 1063260-00-C.

בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.

תהליך התיקון

  1. הסירו את ה-מכלול צד לוח אחורי (ליציקה חתיכה אחת תת-מרכב) השמאלי והימני.
  2. הסירו את ה-סוגר כנף (תחתון) השמאלי והימני.

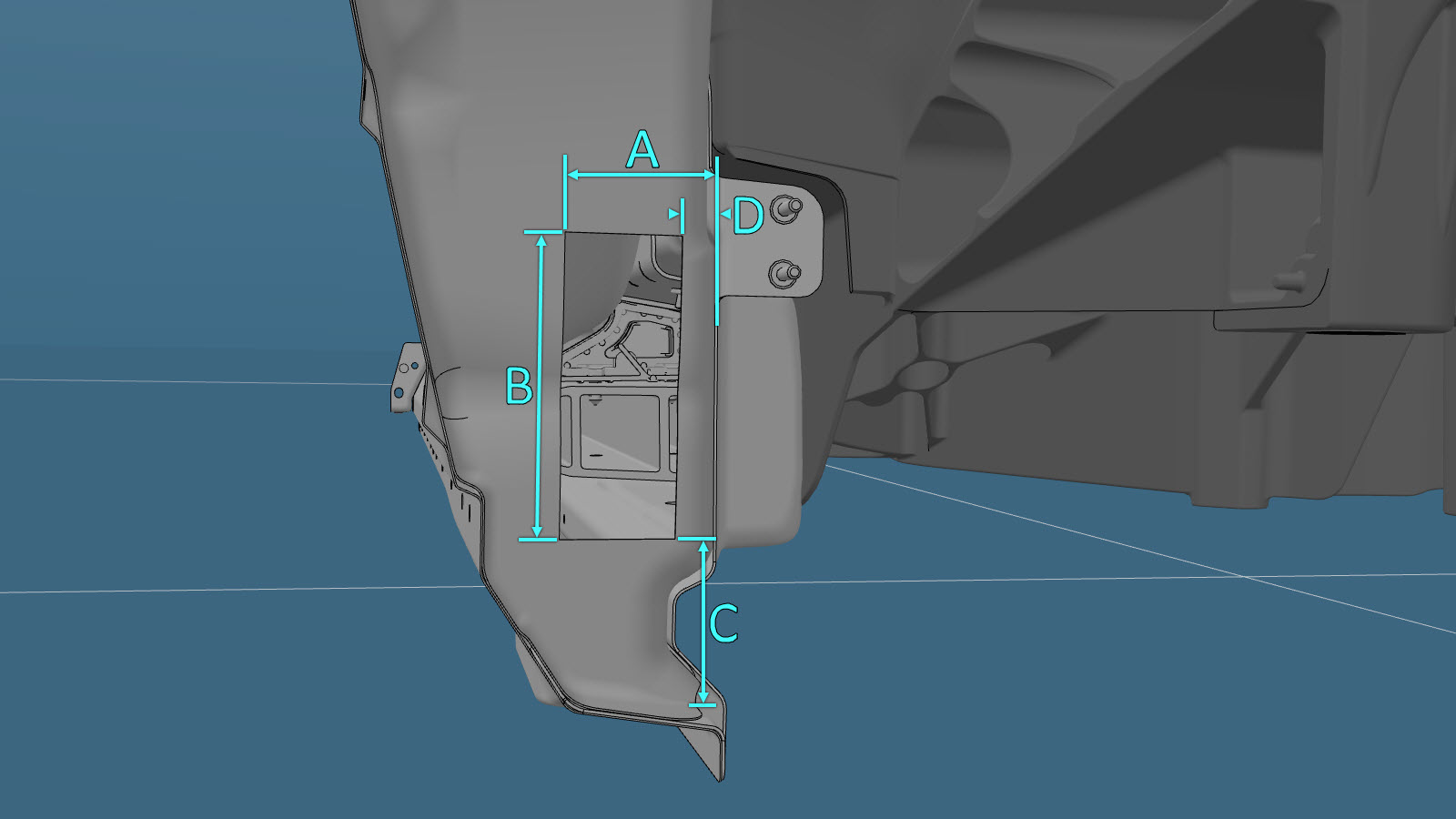

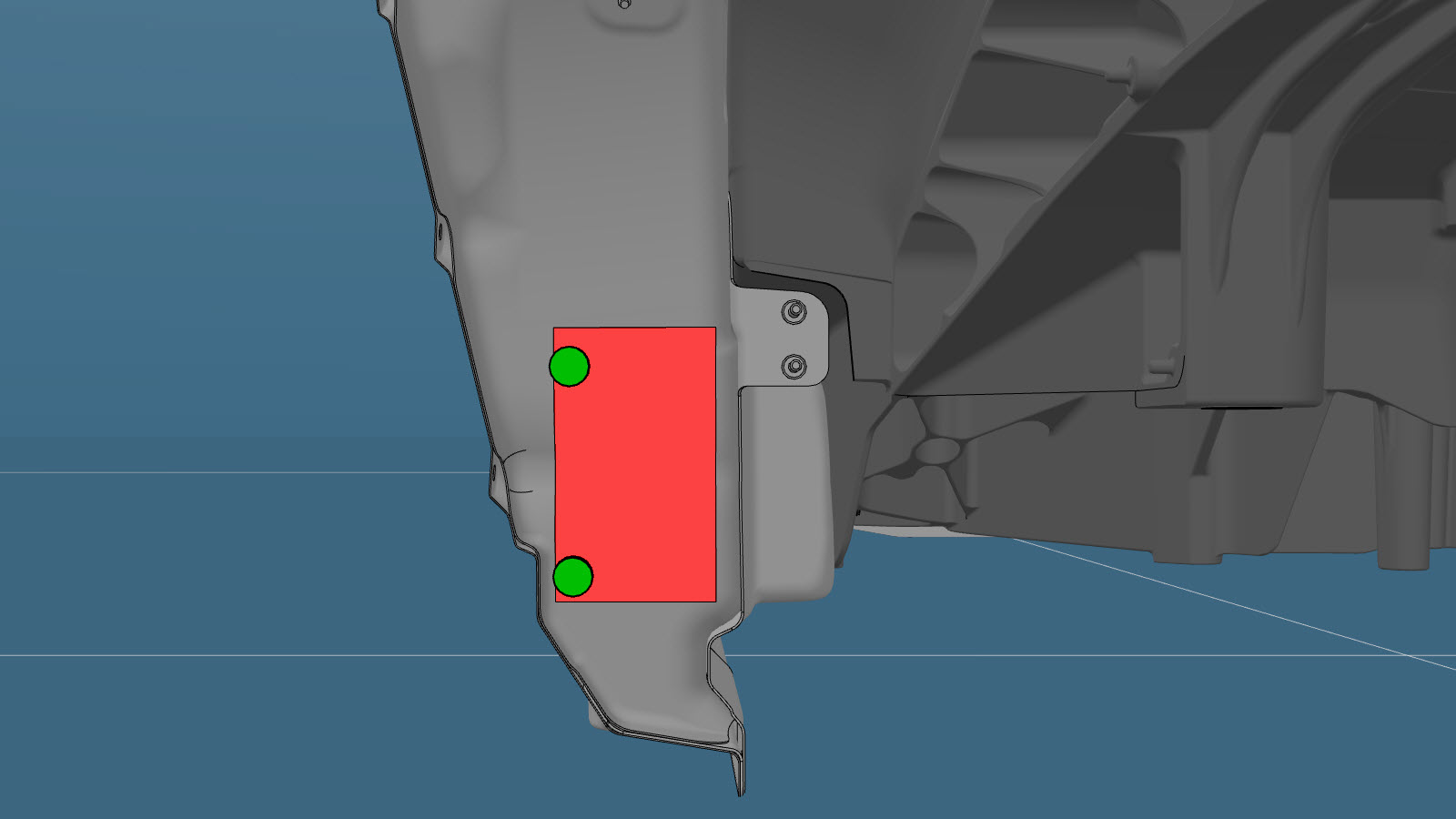

  3. צרו חלון גישה בהארכת בית ההגה (קדמי).
    • A = 50 מ"מ.
    • B‏ = 130 מ"מ.
    • C‏ = 75 מ"מ.
    • D‏ = 21 מ"מ.

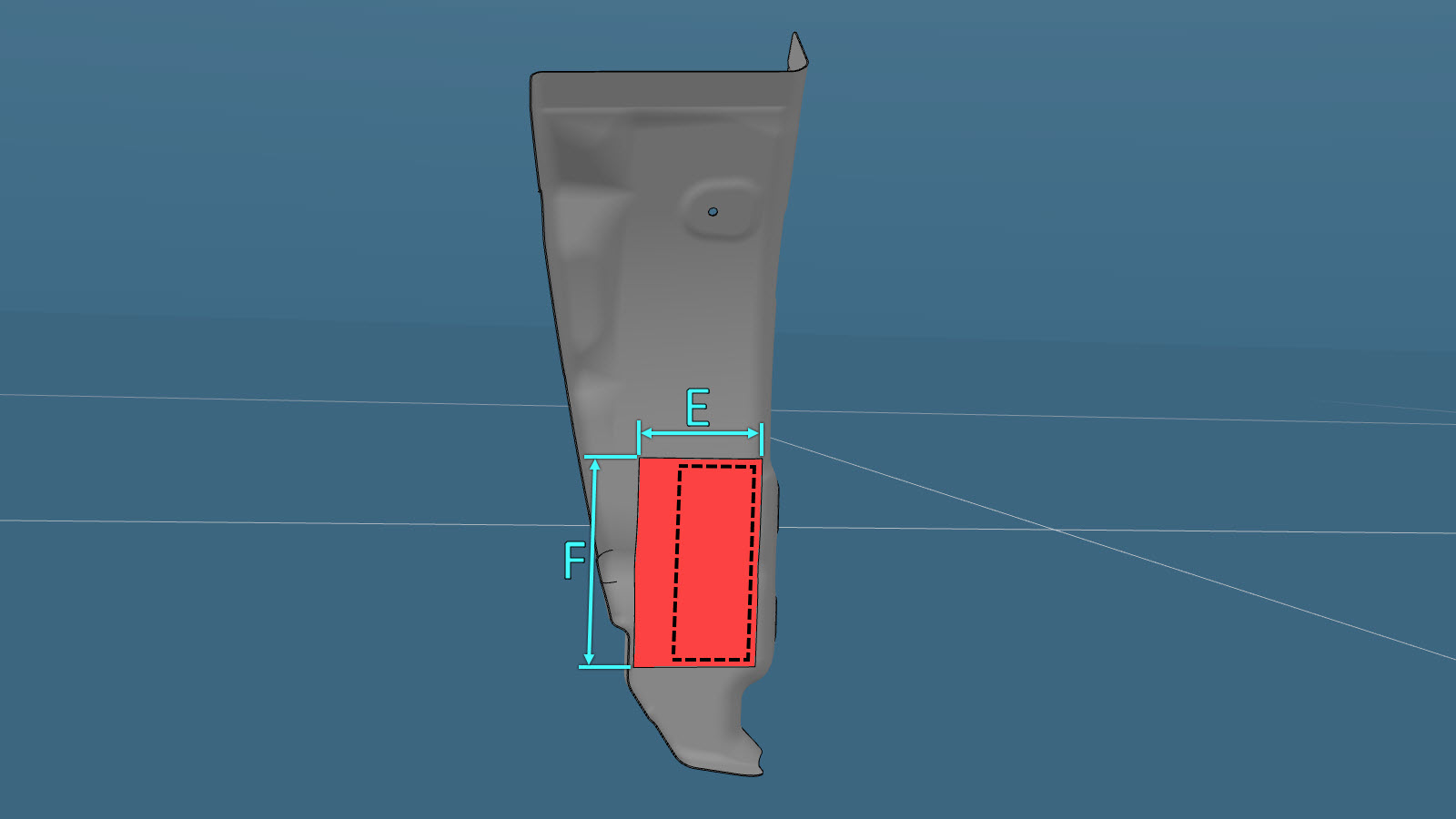

  4. חתכו את רכיבי הארכת בית ההגה כדי ליצור כיסויי חלון גישה צד שמאל וצד ימין.
    הכיסוי הגמור צריך להיות בערך 32 מ"מ רחב יותר ו-10 מ"מ גבוה יותר מאשר חלון הגישה. קווים מקווקווים שחורים מציינים את חלון הגישה.
    Informational PurposesAn informational icon, calling your attention
    הערה
    כאשר ממוקם כראוי, הכיסוי חופף את הקצוות העליון, התחתון והפנימי של חלון הגישה ב-5 מ"מ. הכיסוי גם חופף את הקצה החיצוני של חלון הגישה ב-27 מ"מ.
    • E‏ = 82 מ"מ.
    • F‏ = 140 מ"מ.
  5. הסירו את הריבנט מהרכיב החדש.
    ריבנט

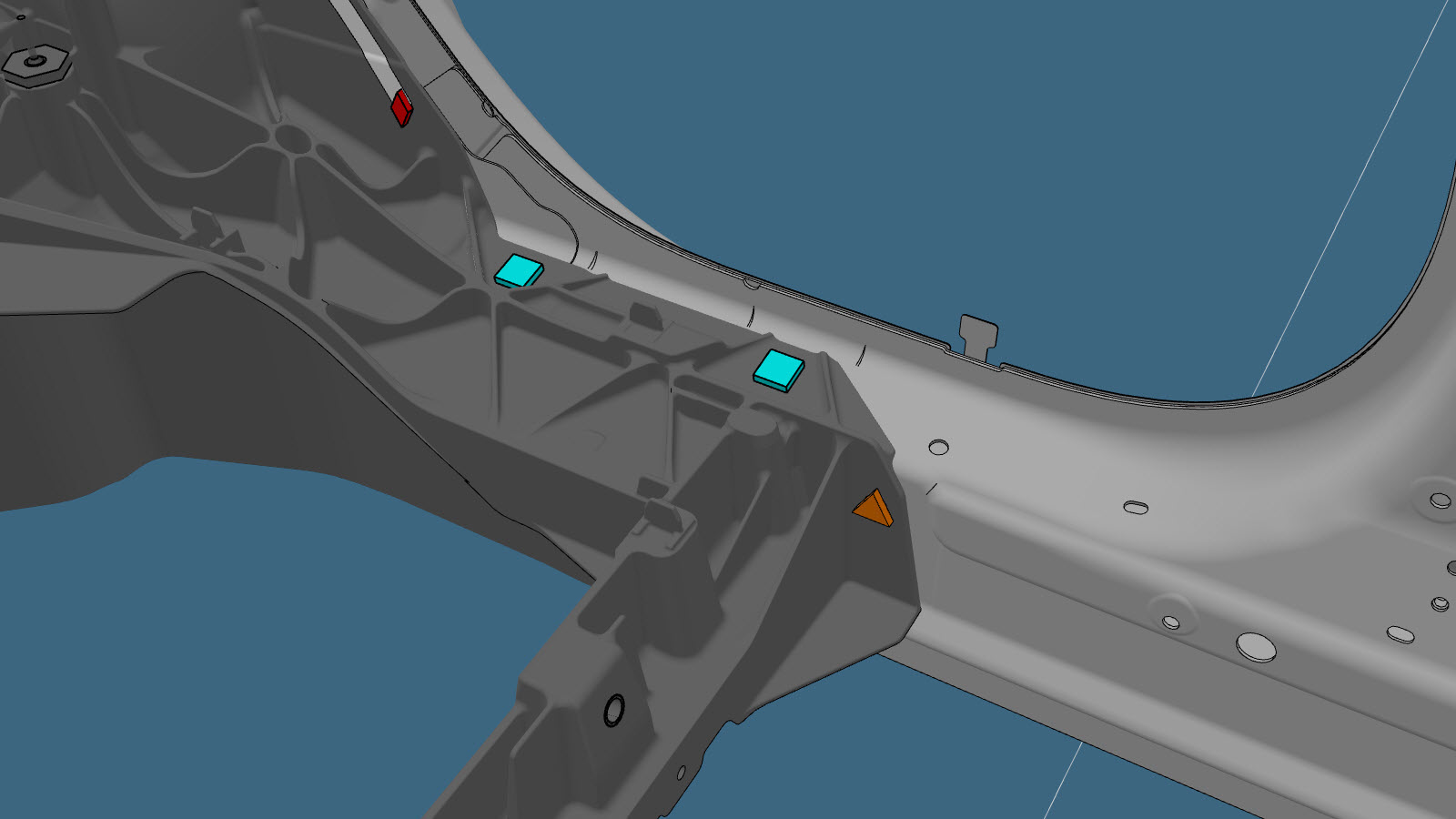

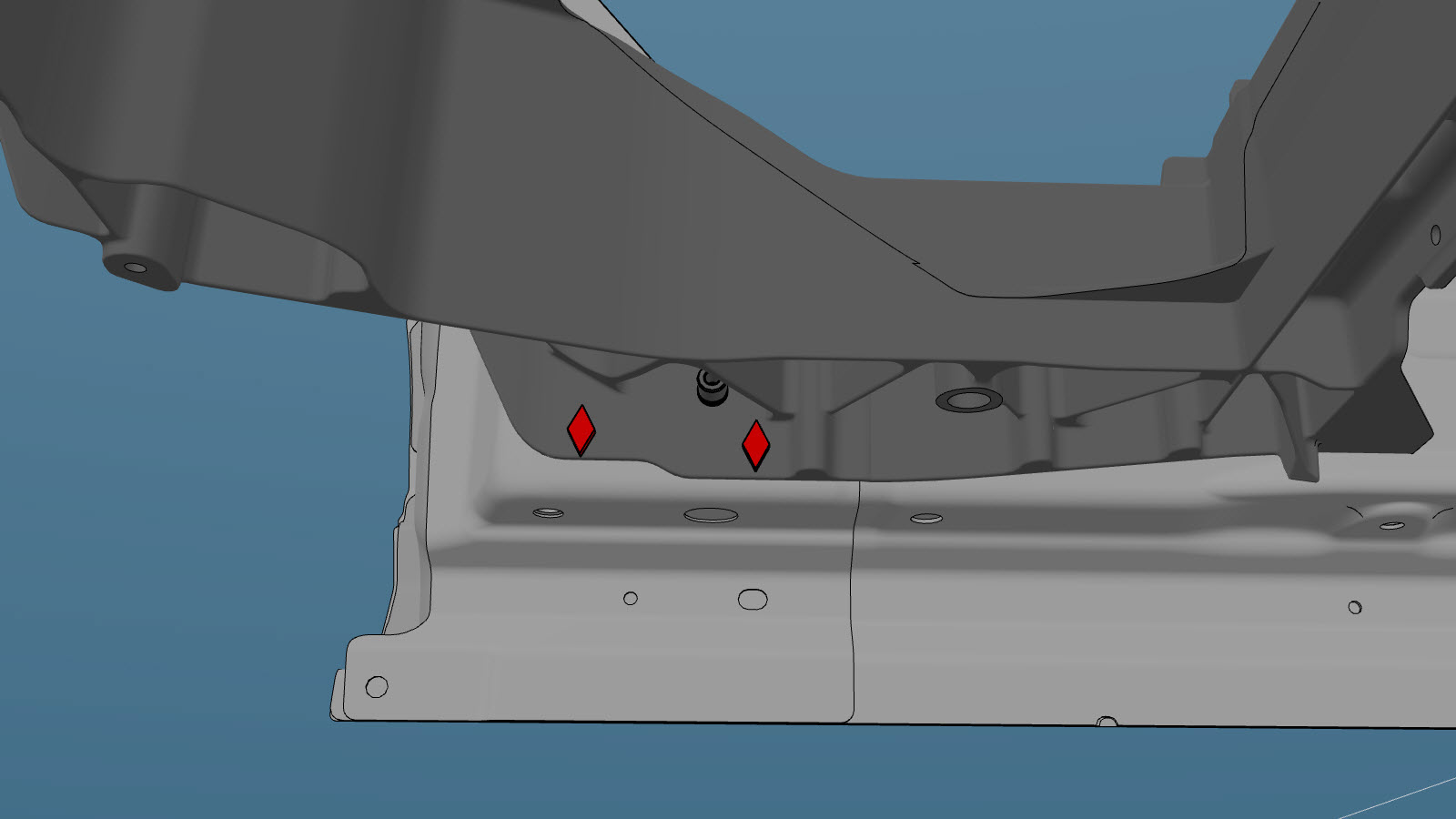

  6. הסירו את הרכיב המקורי.

    או ריתוכי נקודה של המפעל

    או SPR של המפעל

    ריבנט

    או ברגים

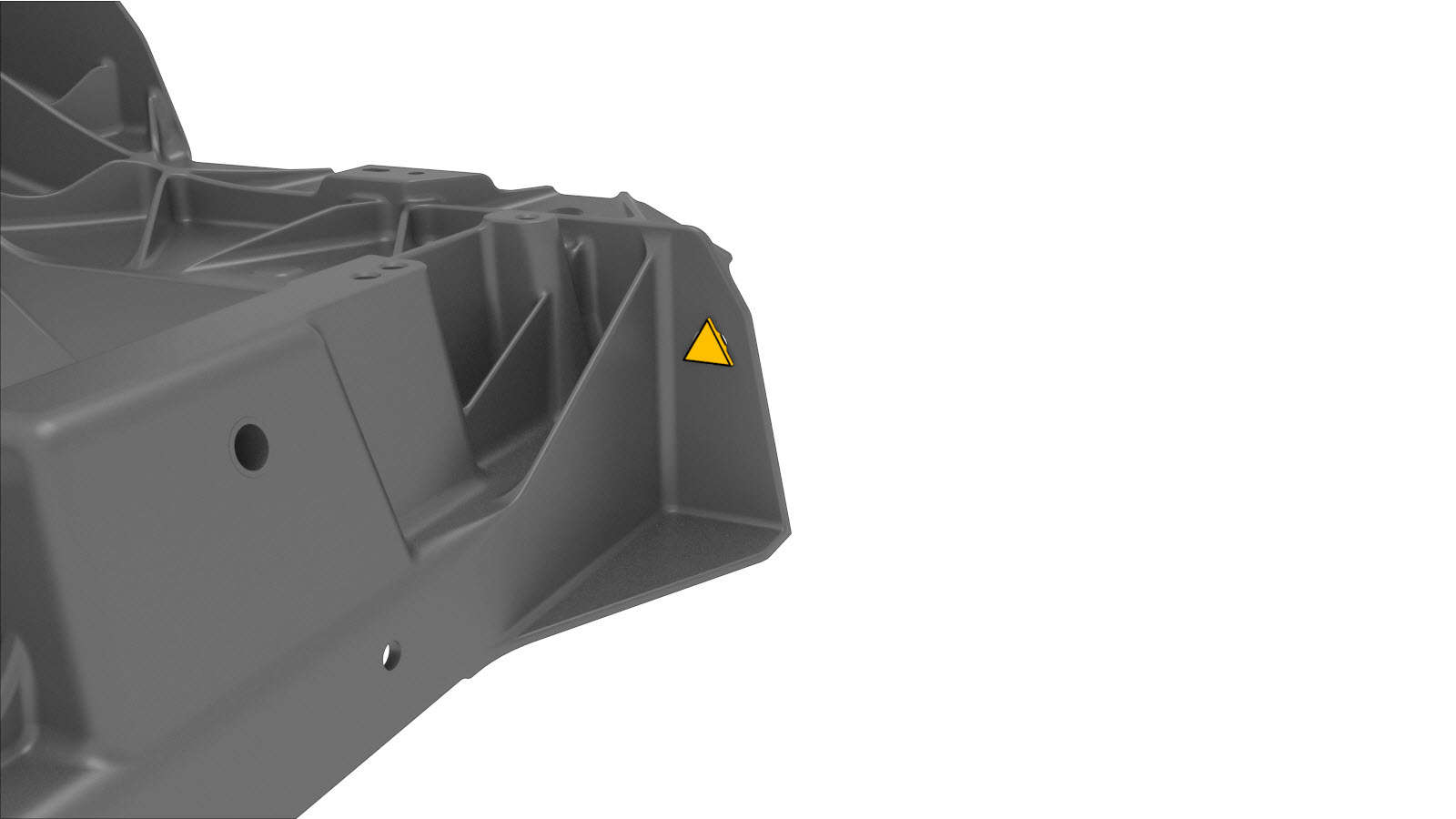

  7. הכינו להתקנה.

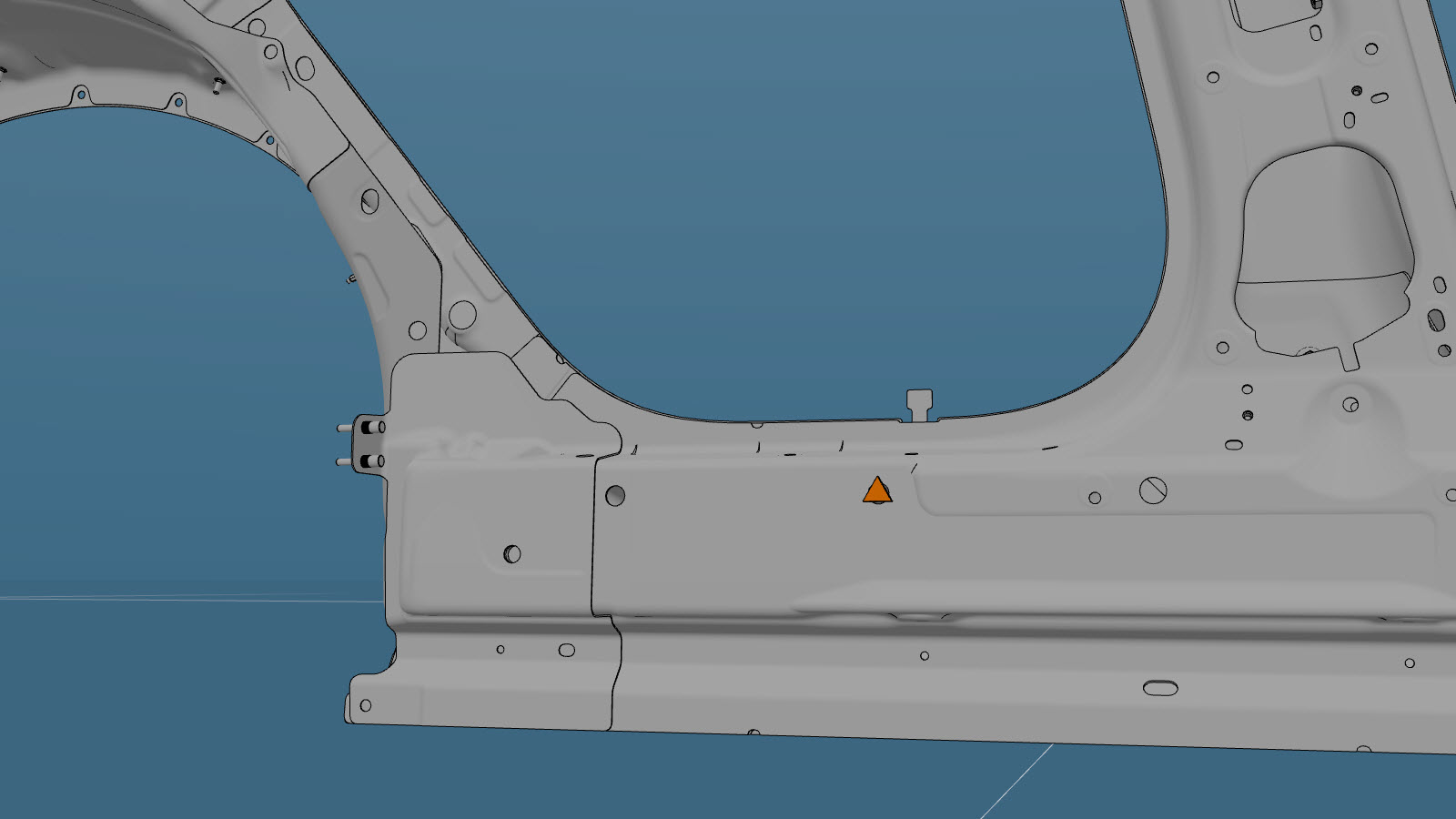

  8. התקינו את האום (מספר חלק של Tesla‏ 1118837-00-A) בחור קורת B–Pillar היכן שממוקם מותחן חגורת הבטיחות (מסומן באדום).
  9. הכינו להתקנה.
    Informational PurposesAn informational icon, calling your attention
    הערה

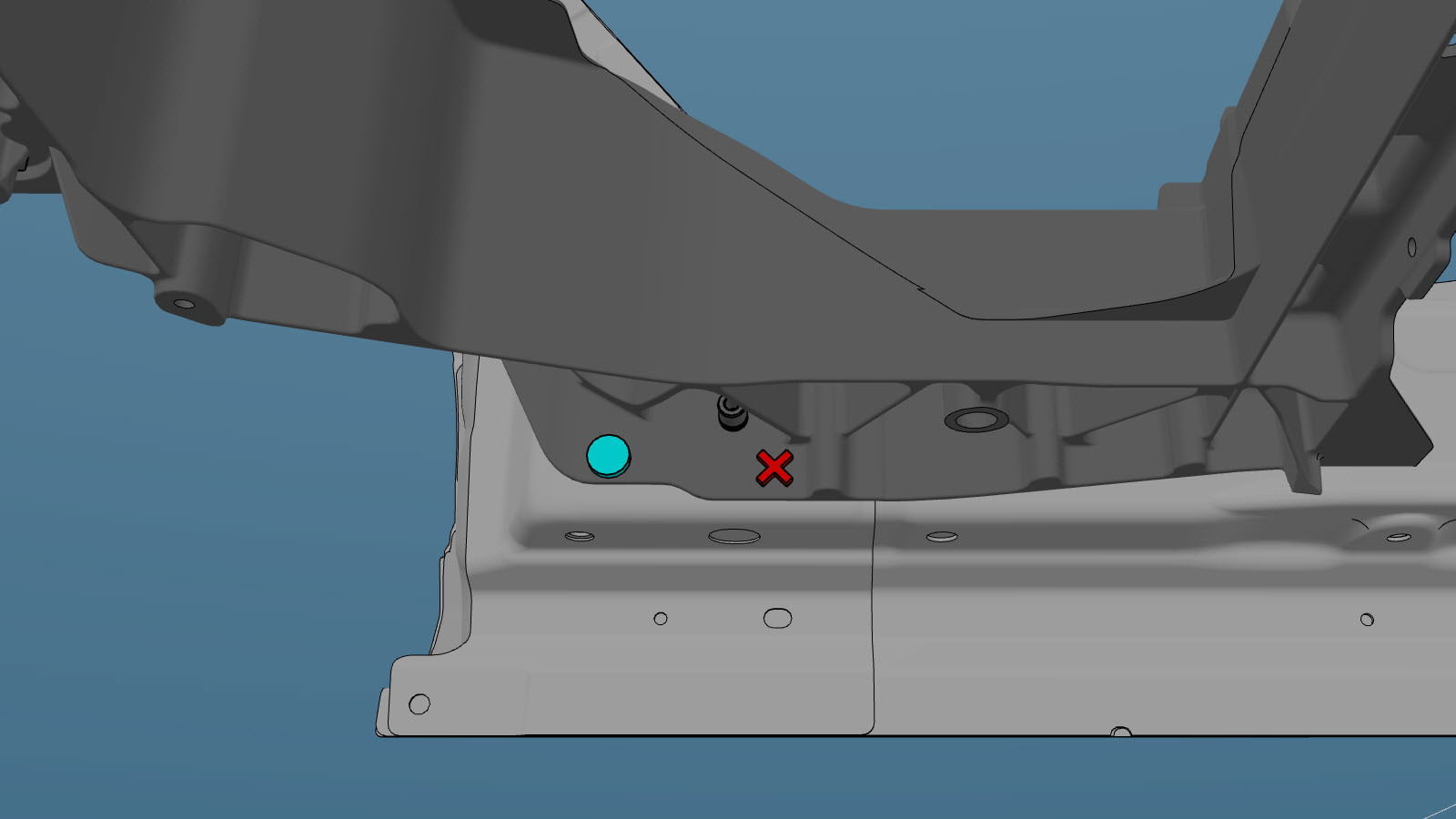

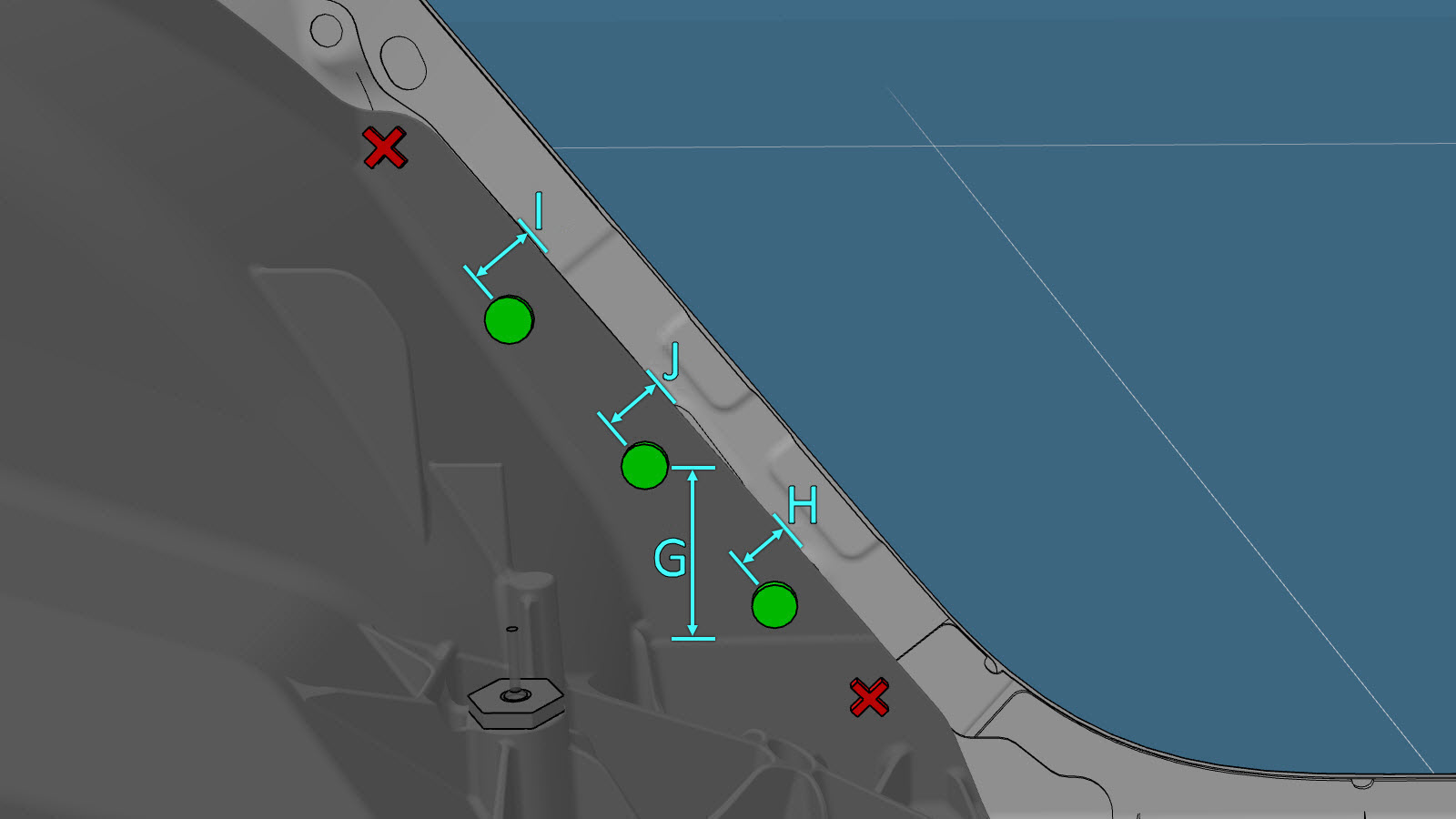

    X אדום מציין מיקום בו מהדק בהתקנת מפעל לא מוחלף.

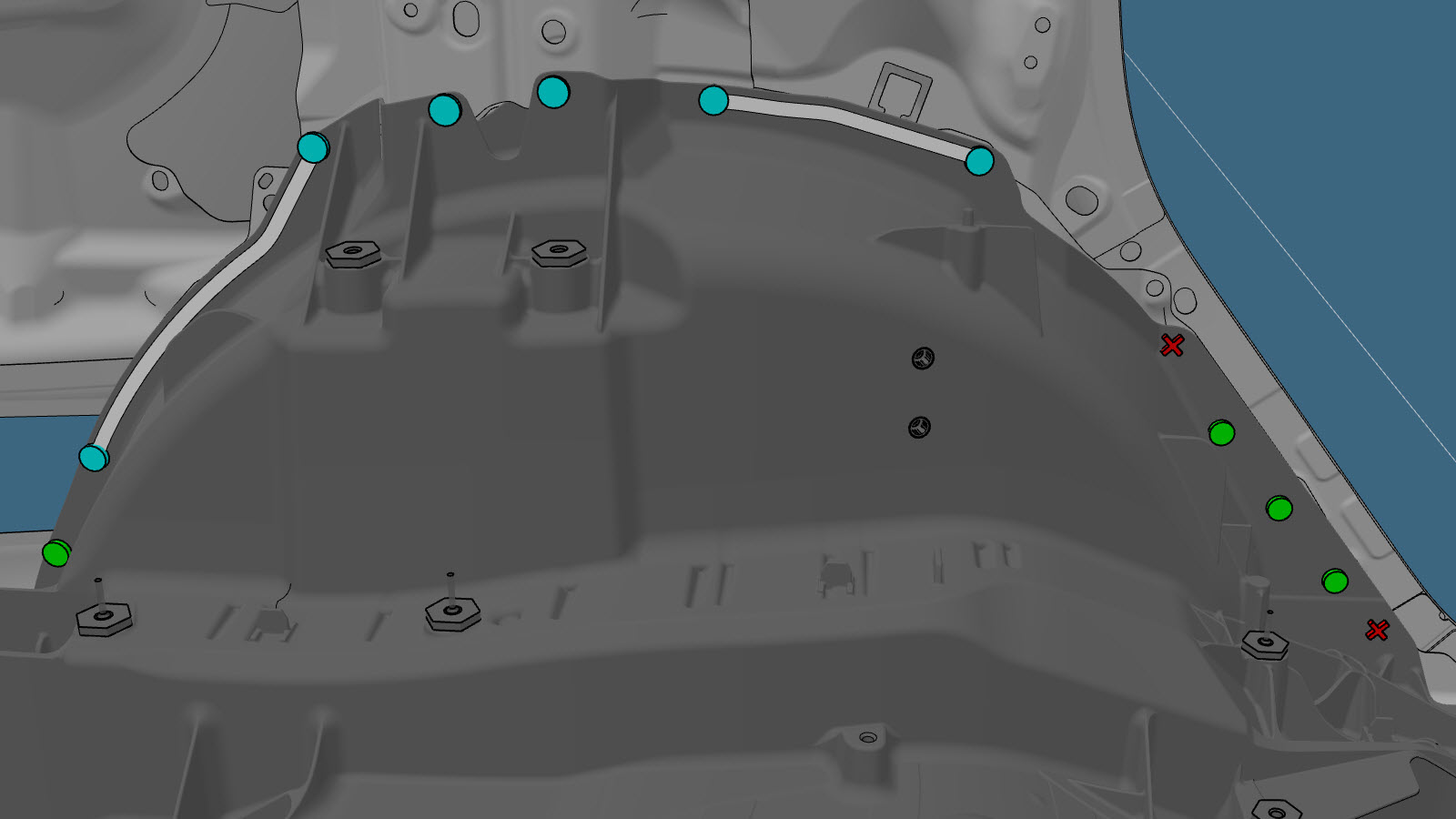

    או מסמרות, 4.8 מ"מ
    • G‏ = 79 מ"מ.
    • H‏ = 24 מ"מ.
    • I = 28 מ"מ.
    • J‏ = 26 מ"מ.
    או מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ

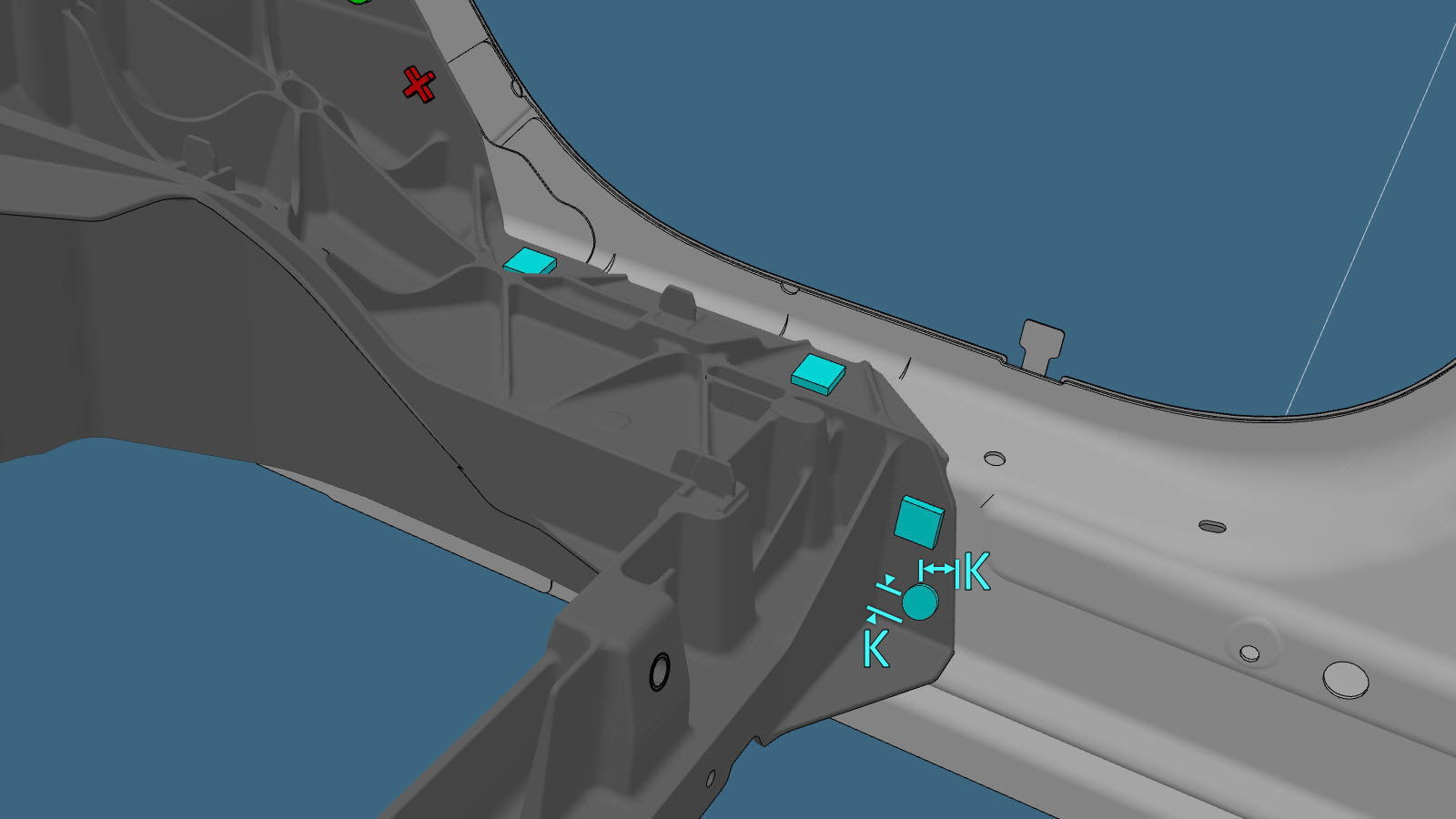

    • K‏ = 17 מ"מ.
    או ברגים
    Informational PurposesAn informational icon, calling your attention
    הערה
    הבורג המוקף באדום מוחלף רק אם הוא קיים ברכיב המקורי.

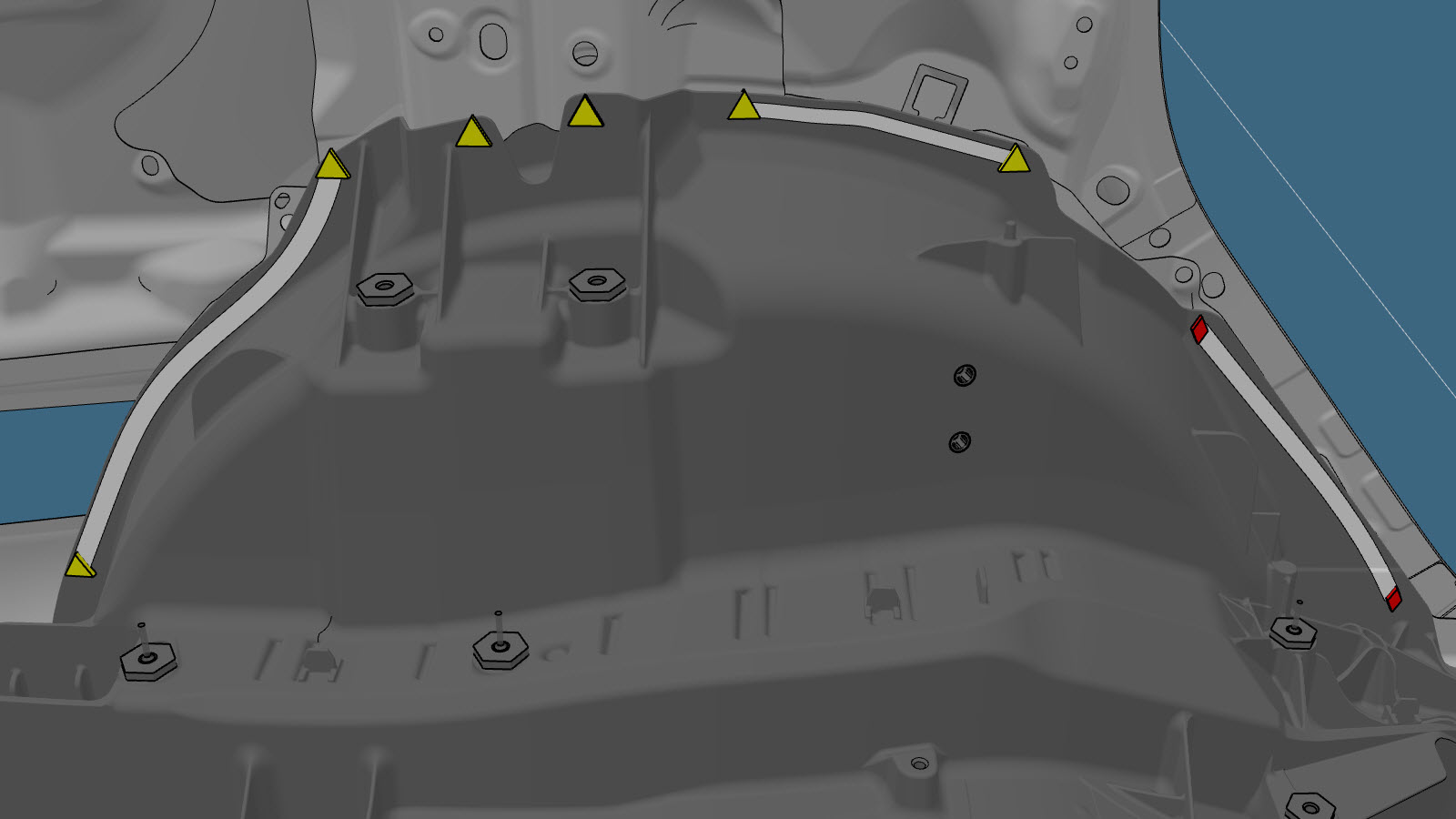

  10. יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
  11. התקינו את הרכיב או הרכיבים החדשים.
    יש להדק את הברגים עד למומנט להלן:
    • SEMS,[FL],HX,M8x23.5,[109],G1009,PTC bolt and washer (מספר חלק של Tesla‏ 1063260-00-C) מותקן אופקית לסף: 31 Nm.
    • ברגים המותקנים בצורה אנכית בסף: 35 Nm.
    • ברגים המותקנים בצורה אופקית בסף: 31 Nm.
  12. התקינו את ה-לוחית קצה מסילה אחורית (עבור 1 חתיכות יציקת תת מרכב) השמאלי והימני.
  13. התקינו את ה-סוגר כנף (תחתון) השמאלי והימני.
  14. התכוננו להתקין את כיסויי חלון הגישה.

    או מסמרות, 4.8 מ"מ

    Informational PurposesAn informational icon, calling your attention
    הערה
    כאשר ממוקם כראוי, הכיסוי חופף את הקצוות העליון, התחתון והפנימי של חלון הגישה ב-5 מ"מ. הכיסוי גם חופף את הקצה החיצוני של חלון הגישה ב-27 מ"מ.
  15. יש ליישם דבק מבני על משטחי הצימוד של כיסויי חלון הגישה.

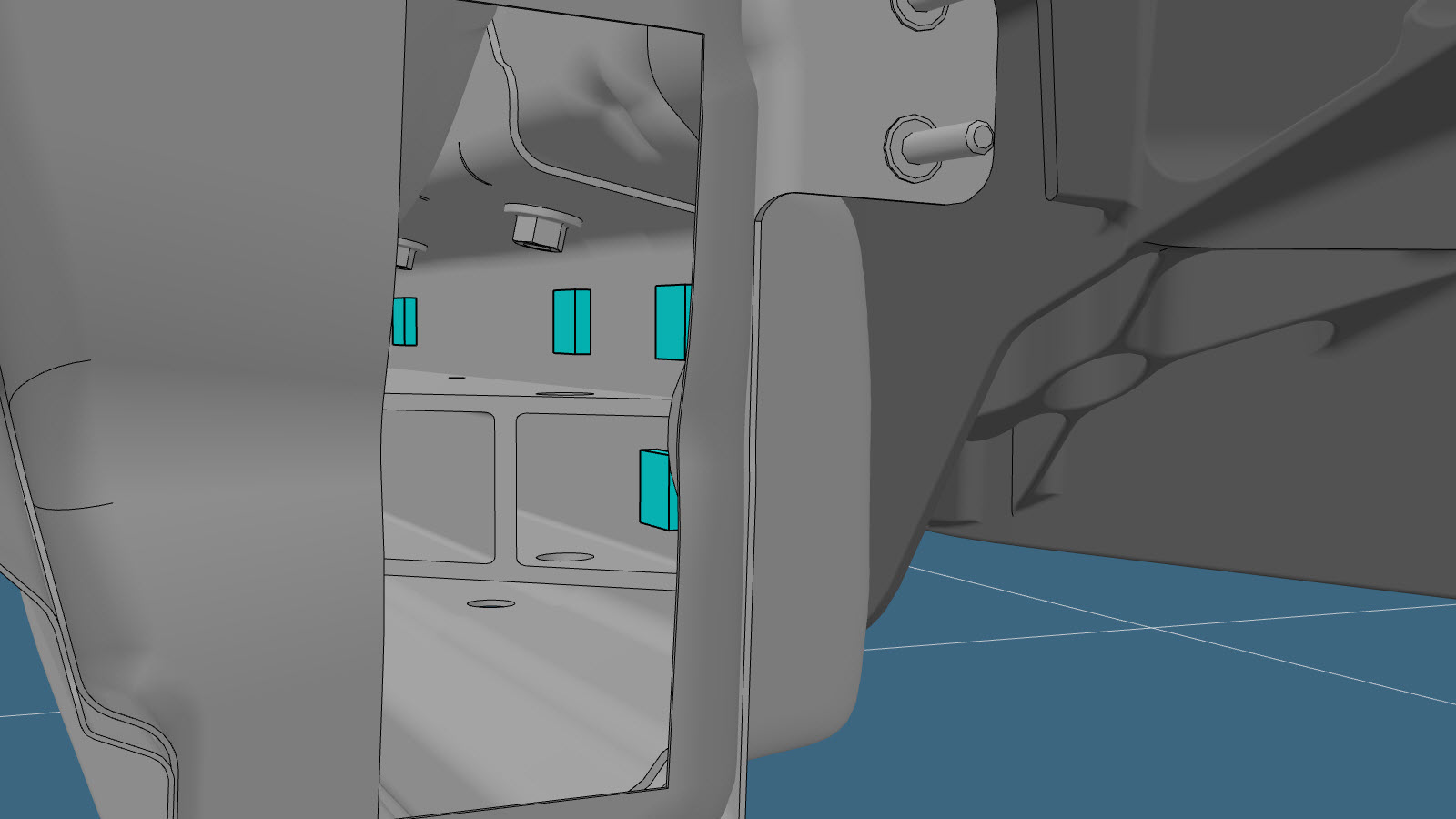

  16. התקינו את כיסויי חלון הגישה.
  17. התקינו את ה-מכלול צד לוח אחורי (ליציקה חתיכה אחת תת-מרכב).
  18. בצעו את התפעולים הנדרשים לאחר תיקון.
