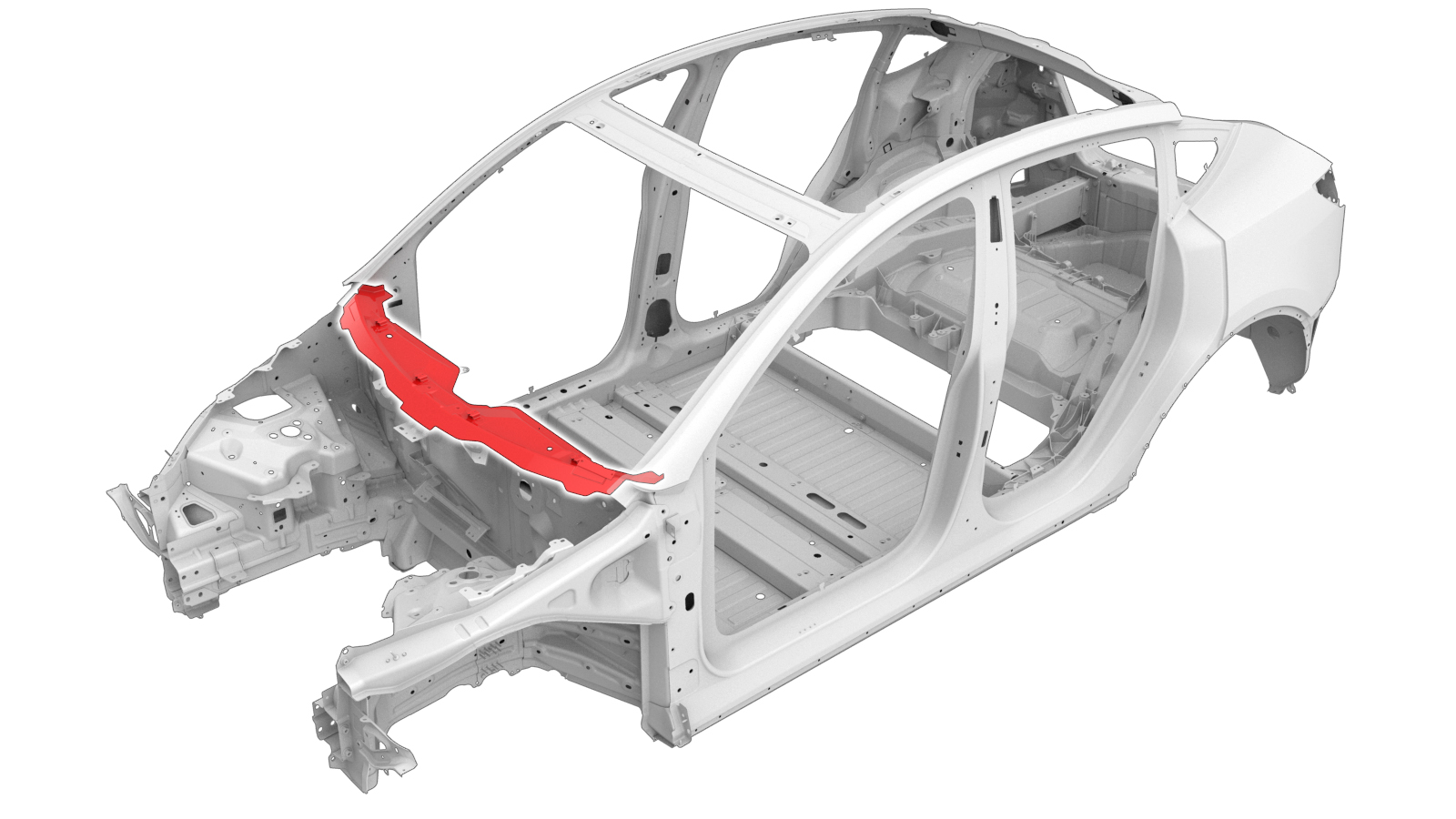

מכסה מנוע תחתון עם סוגרי מגב
קוד תיקון:
10101300902
הערה: אלא אם כן צוין במפורט בהליך, קוד התיקון לעיל כולל את כל עבודת תיקון ההתנגשויות הנדרשת כדי לבצע הליך זה, כולל הליכי תיקון ההתנגשות המקושרים. אין להחיל מספר קודי תיקון התנגשויות, אלא אם כן נאמר לכם במפורש לעשות זאת. הוסיפו את כל ההליכים המכניים המשויכים הדרושים כדי לבצע הליך זה.
נתוני תיקון
- סקרו את כל השיטות הכלליות לתיקון התנגשויות ומסמכי הבטיחות והשתמשו בציוד מיגון אישי (PPE) המתאים לפני התחלת תהליך זה.
- תהליך זה ניתן להשלמה ללא שימוש במתקן הרמה.
רשימת חלקים
| כמות | תיאור | תמונה / הערות |
|---|---|---|

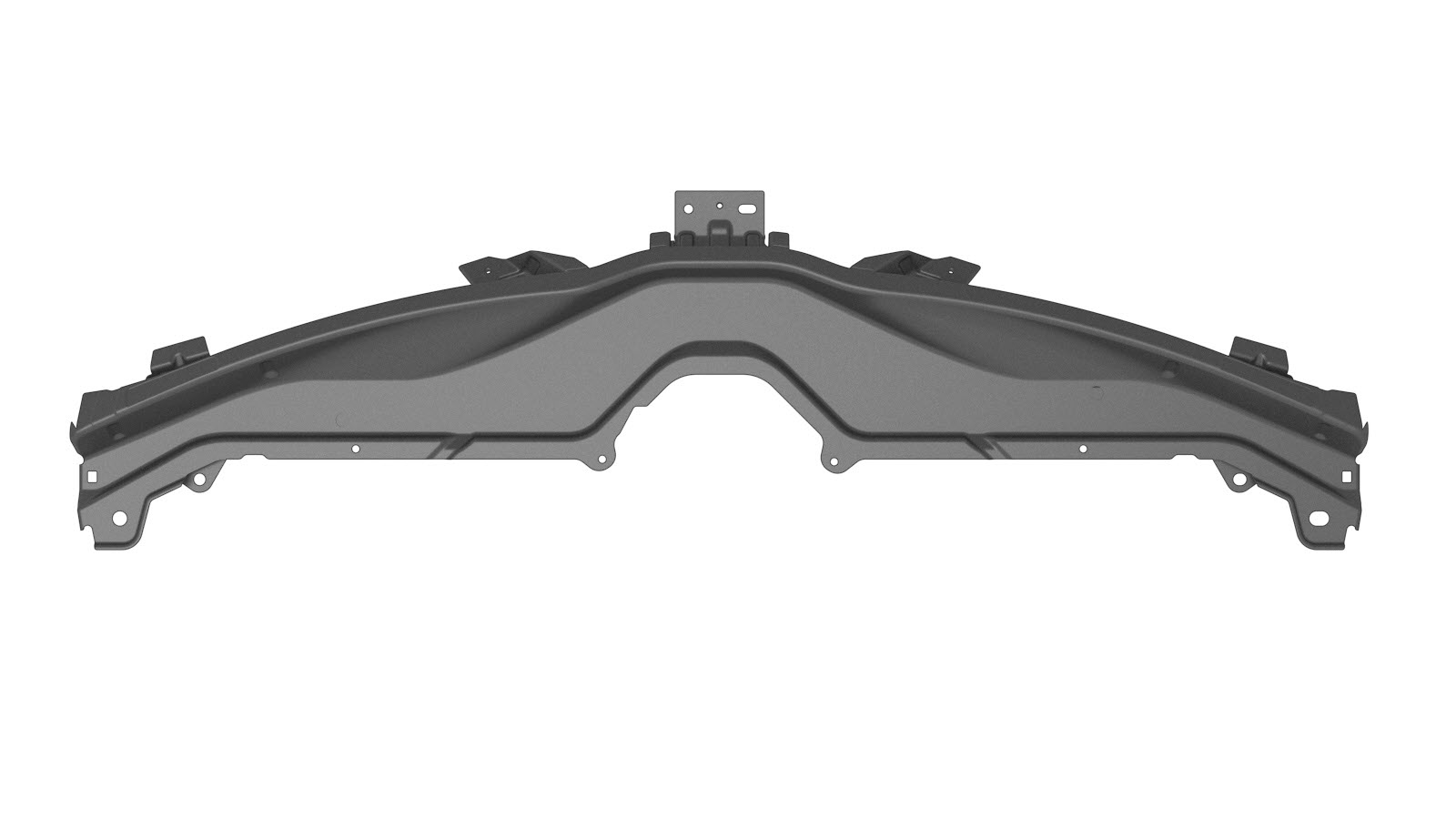

| 1 | ASSY - MY GFB COWL LWR (מכסה מנוע תחתון עם סוגרי מגב) |
|
| 4 | ||
| 4 |
מסמרות מבניות עם חוזק גבוה, 6.5 מ"מ
|
|
| 2 |
בורג
, M6X18 |
מספר חלק של Tesla 1006529-00-A. |
| 2 |
 ריבנט RIV NUT,FLUSH,M6 |
מספר חלק של Tesla 2007016. |
| שני | BUTYL FOIL PATCH 50x50x1mm | מספר חלק של Tesla 1045194-00-A. |
בעת הזמנת חלקים, עיינו במדריך החלקים והזינו את מספר השלדה (VIN) של הרכב המתוקן כדי למצוא חלקים נכונים (ואת מספרי החלקים) עבור הרכב. לחילופין, השתמשו בפונקציית החיפוש של מדריך החלקים כדי למצוא את החלק המסוים עבור כלי הרכב.
תהליך התיקון
-
הסירו את החלק העליון של מכסה המנוע.
-

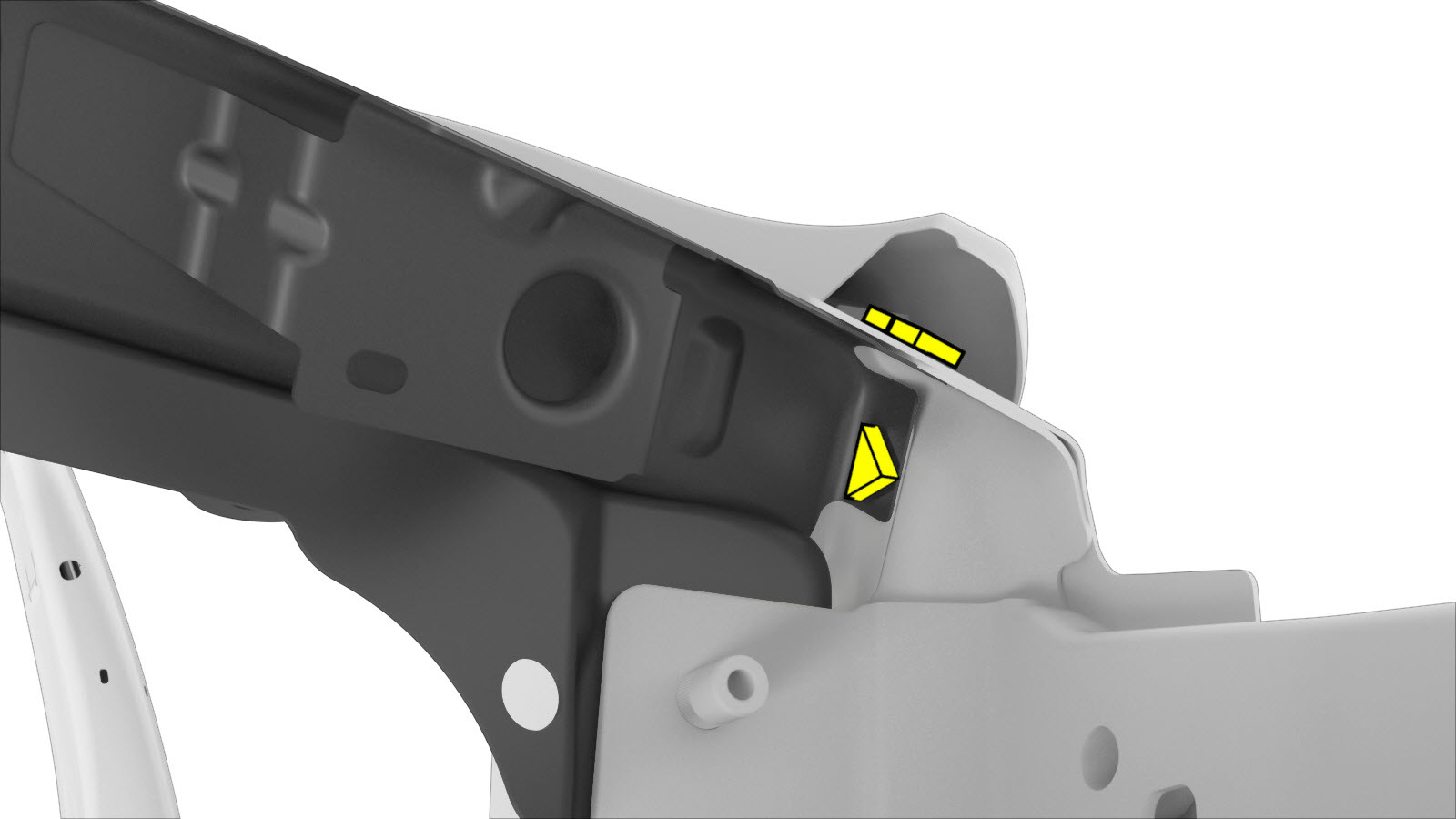

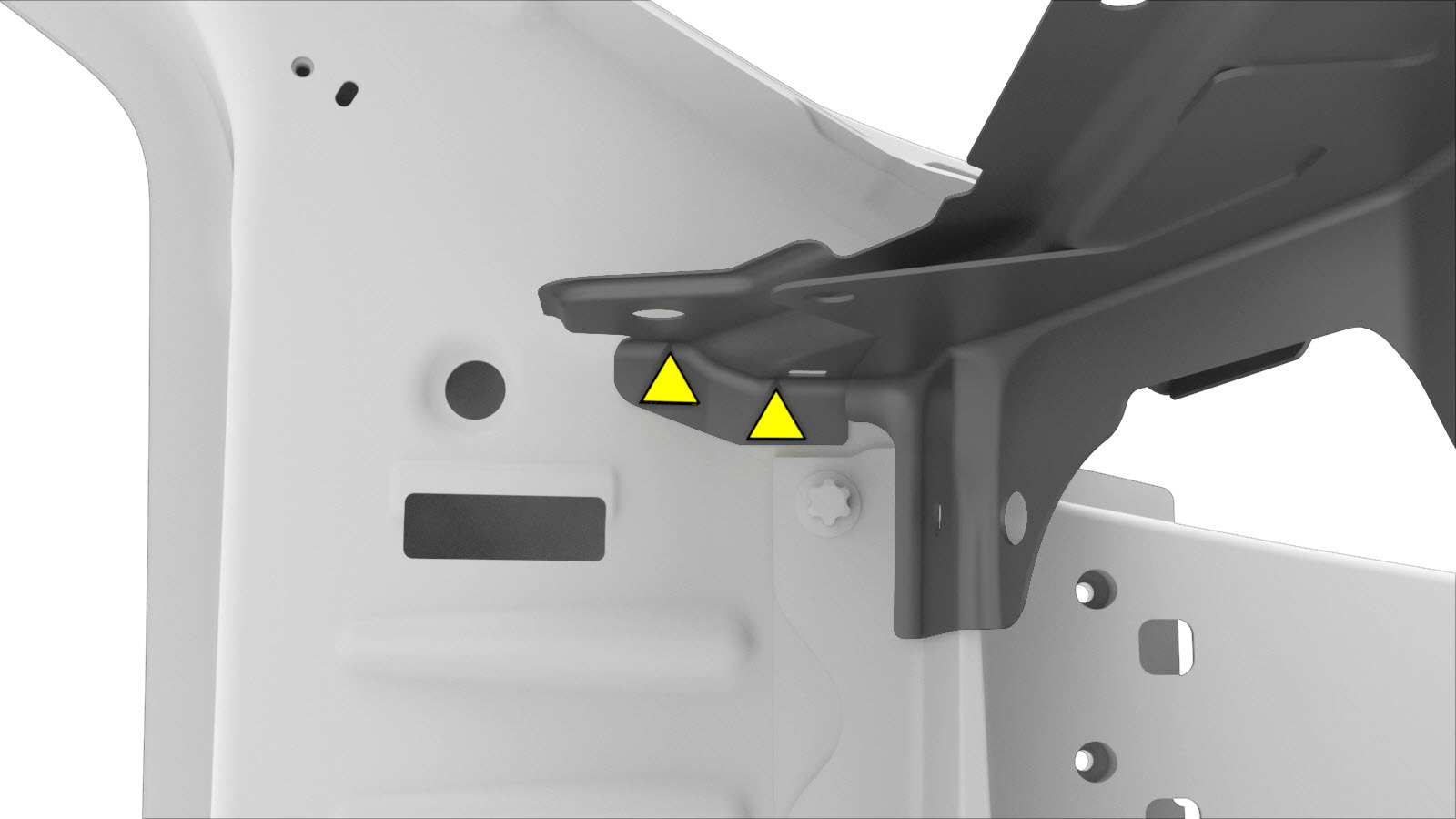

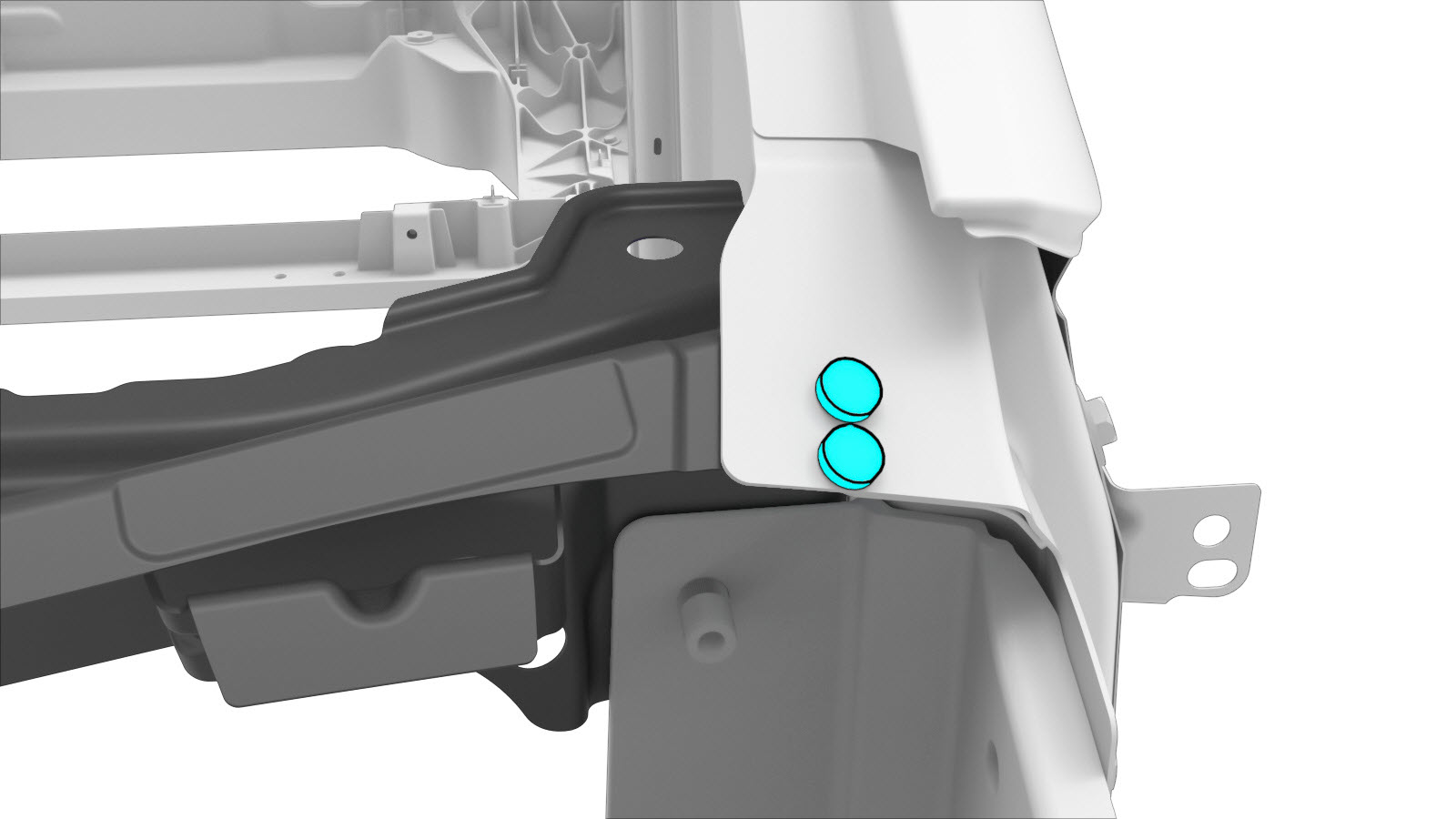

הסירו את הרכיב המקורי.
או

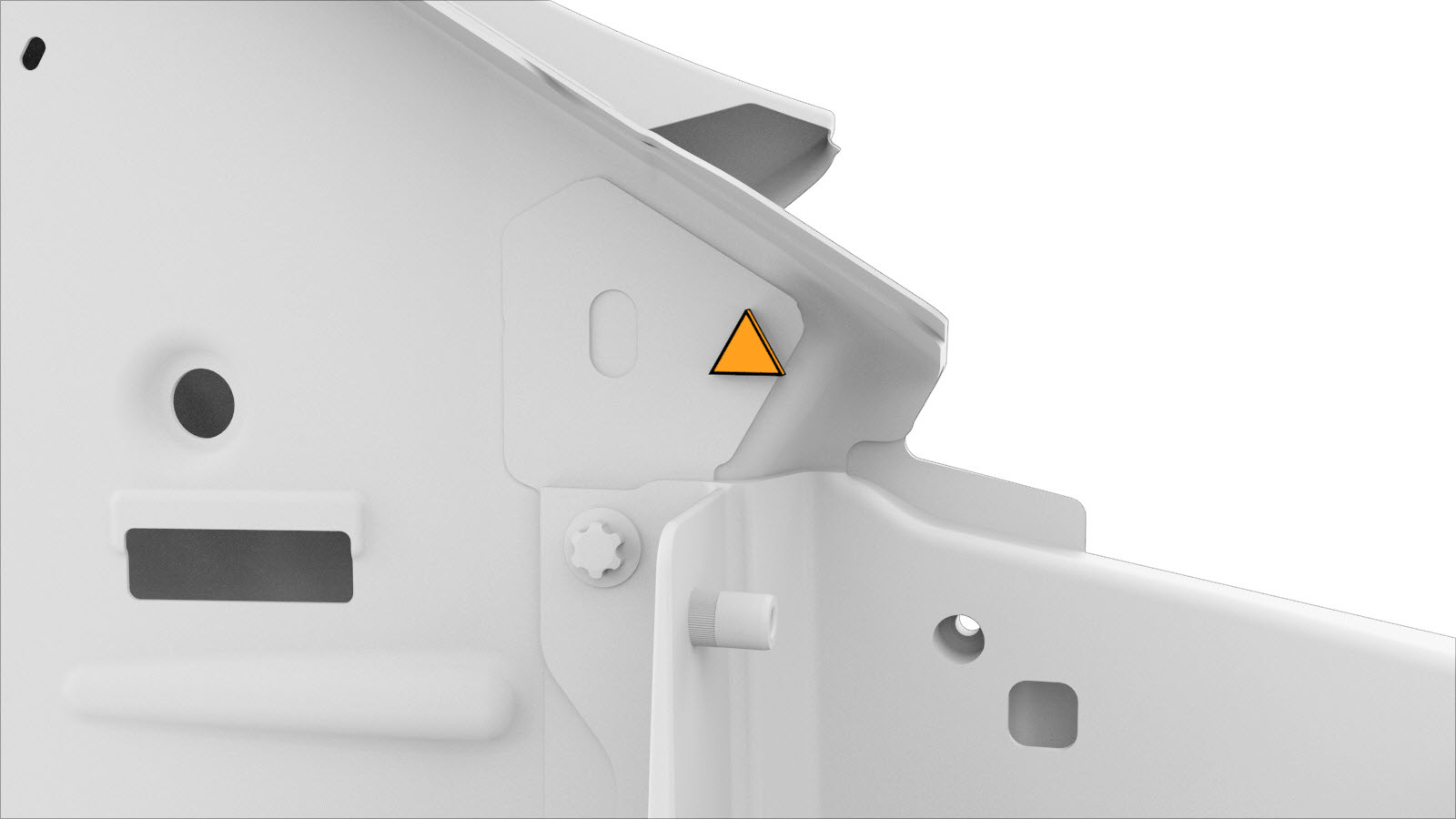

ריתוכי נקודה של המפעל
-
הכינו להתקנה.
- יש לשים דבק מבני על משטחי הצימוד של הרכב והרכיב החדש או הרכיבים החדשים.
-

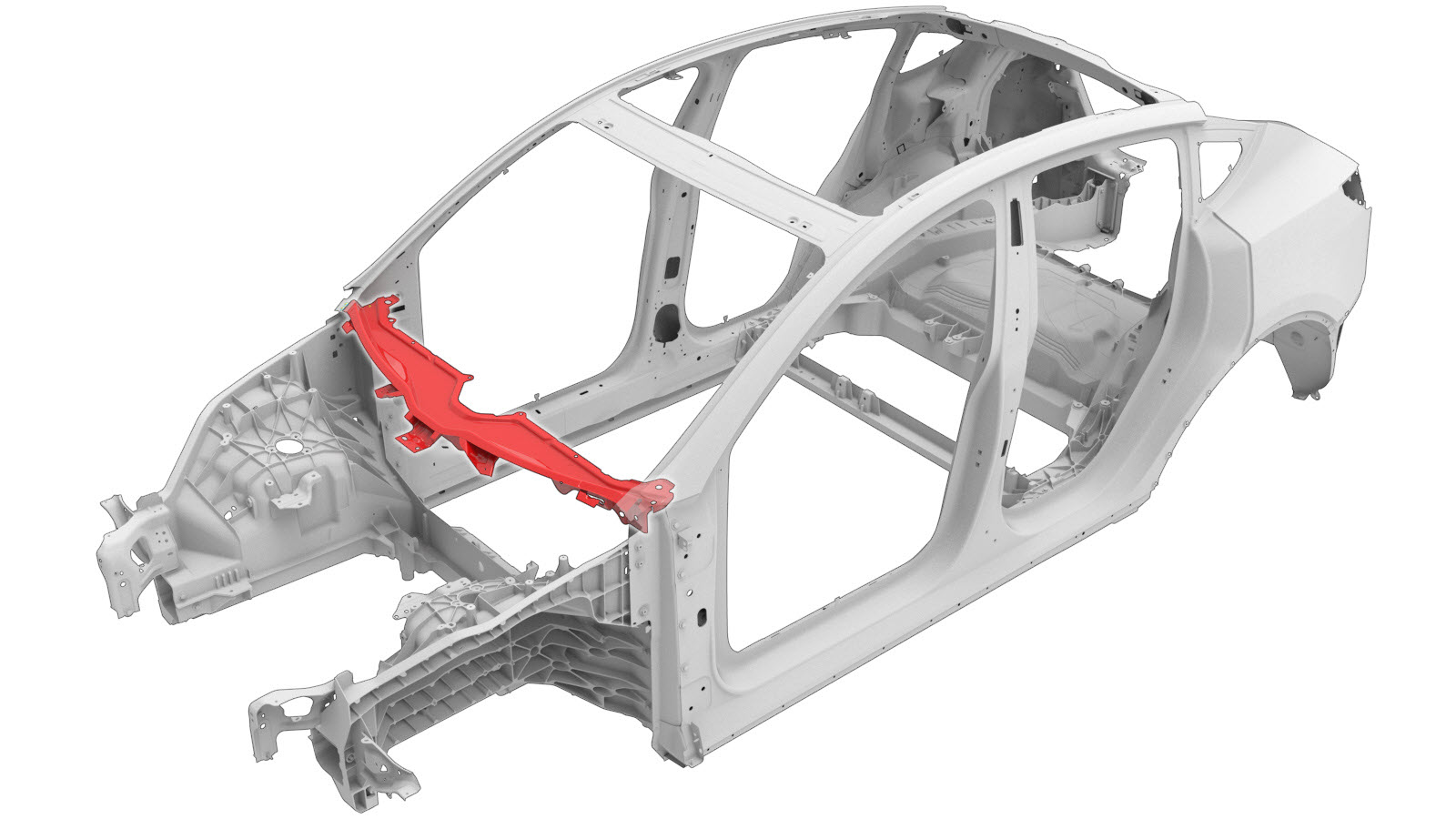

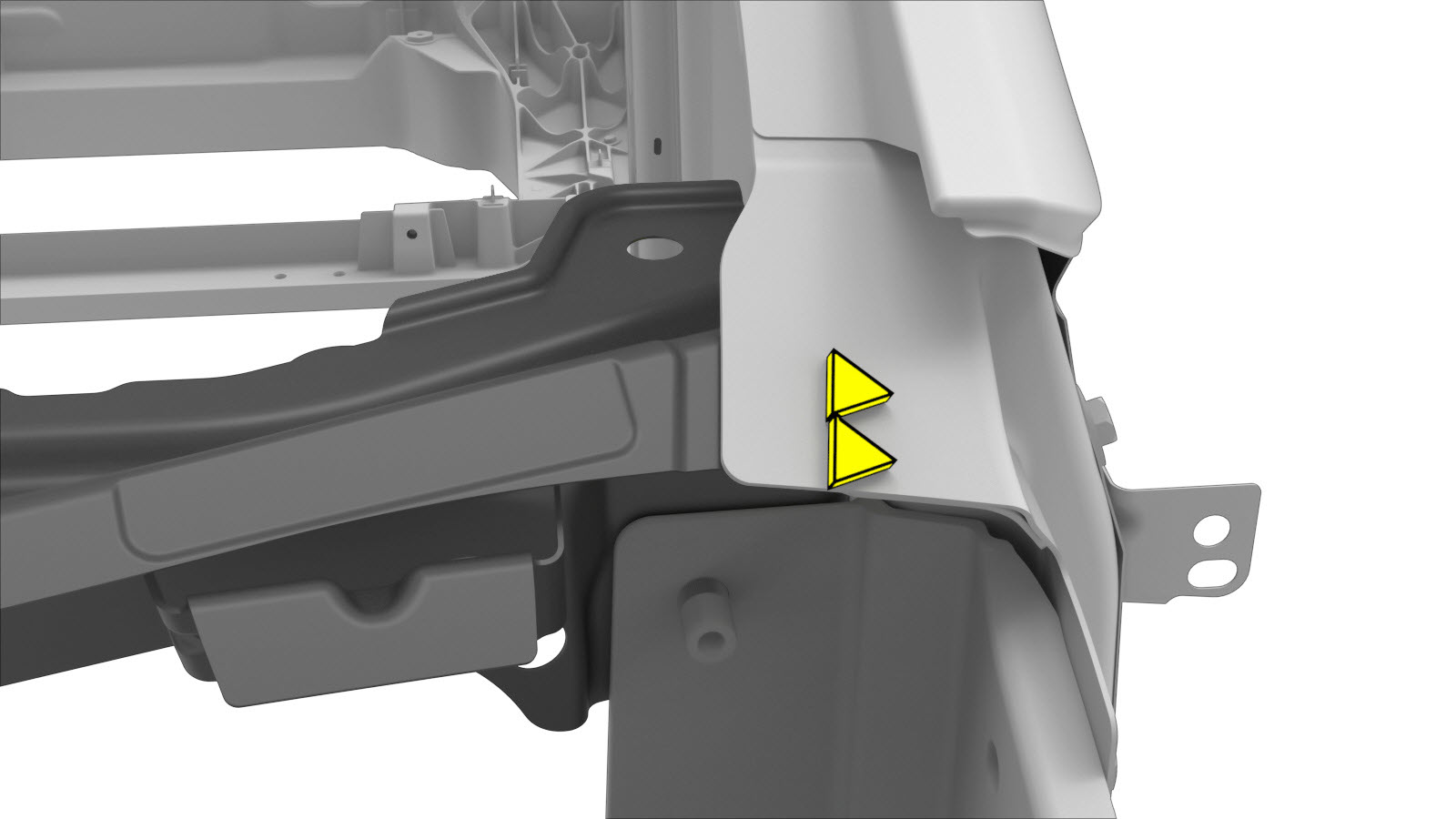

התקינו את הרכיב או הרכיבים החדשים.
סובבו את הברגים עד למומנט 10 Nm.
-

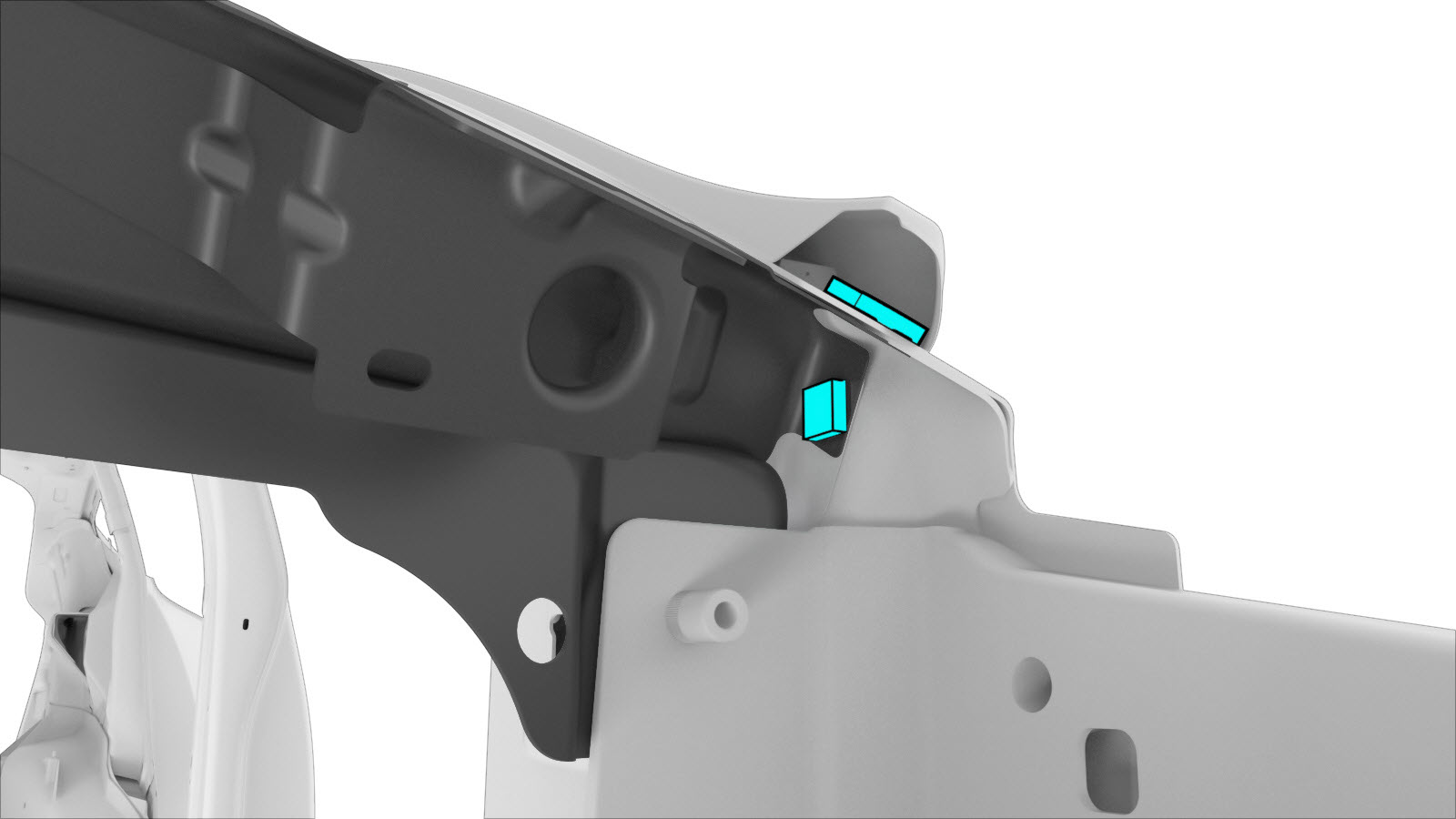

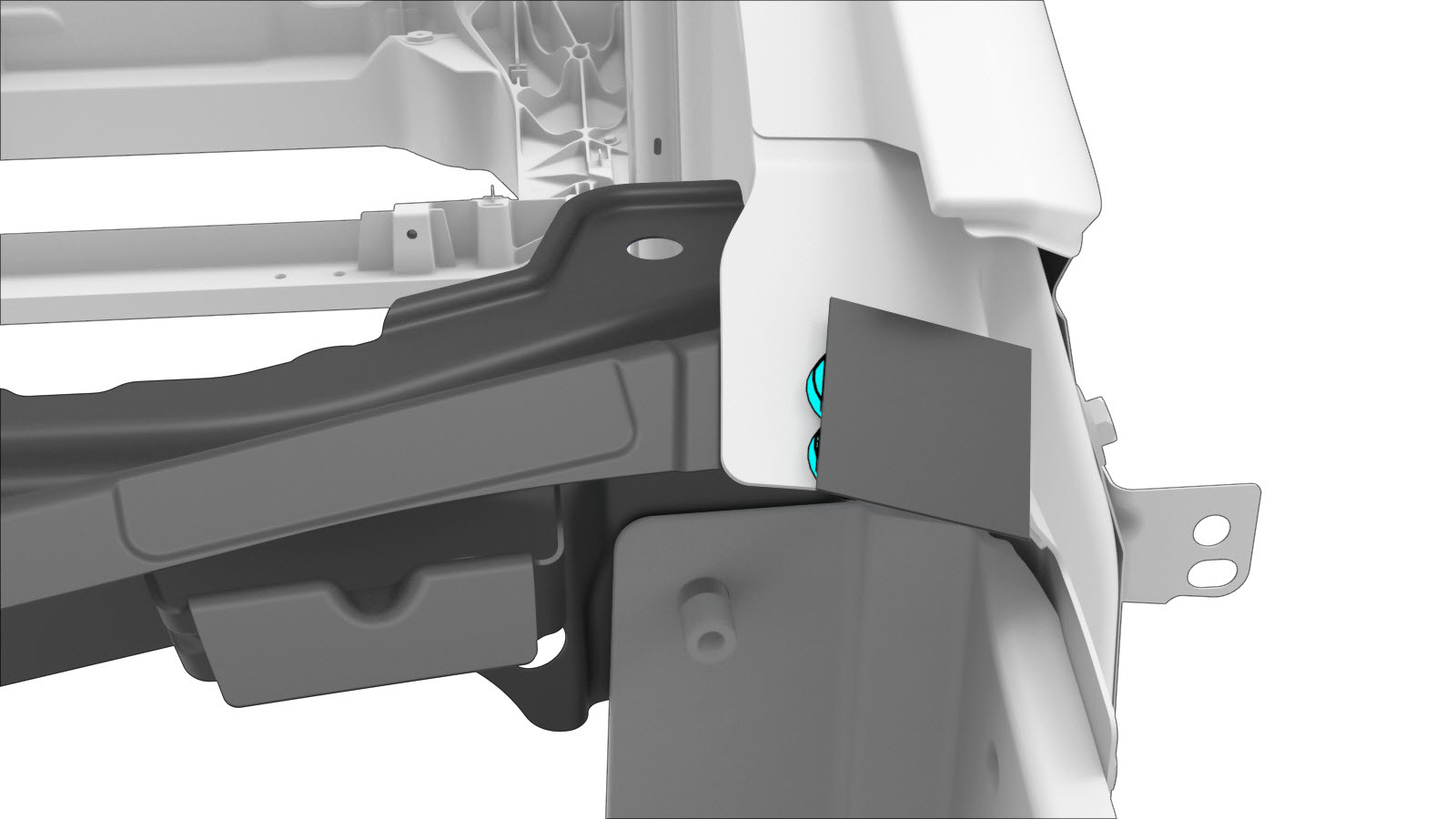

התקינו סרטי בוטילי כדי לכסות לחלוטין את המסמרות המבניות במיקומים המוצגים.
-
התקינו את החלק העליון של מכסה המנוע.
- בצעו את התפעולים הנדרשים לאחר תיקון.
